环境影响评价
该厂在建设前进行了环境影响评价，评估了污水处理厂对周边环境的影响。评价结果显示，该厂在正 常运营状态下对周边环境影响较小，但仍需采取相应措施减轻潜在影响。
某国先进污水处理厂的工艺流程与技术特点
工艺流程
该国先进污水处理厂采用多种先进技术 ，如膜生物反应器(MBR)、序批式反应器 (SBR)等。这些技术能够提高处理效率， 减少能耗和药剂消耗。
去除砂粒和比重大的杂 质。
初步沉淀悬浮物，提高 后续处理效率。
生化处理工艺
01
02
03
04
活性污泥法
利用微生物降解有机物，常用 工艺有A/O、A2/O等。
生物膜法
通过生物膜上的微生物降解有 机物，如生物滤池、生物转盘
等。
厌氧处理
在无氧条件下利用厌氧菌降解 有机物，适用于高浓度有机废
水处理。
好氧处理
污泥处理工艺
污泥的浓缩
降低污泥含水率，减小体积，便于后续处理 。
污泥的脱水
通过自然干化、机械脱水等方式去除污泥中 的水分，便于处置和运输。
污泥的稳定
通过厌氧或好氧方式使污泥中的有机物分解 ，减少污泥的体积和提高其稳定性。
污泥的处置
可采用土地利用、焚烧、填埋等方式处置脱厂采用自动化控制系统，实时监测水质参数和设备运行状态，确保稳定运行。同时，定期进行设备维护和生物 培养，提高处理效率。
某县小型污水处理厂的工艺流程与环境影响评价
工艺流程
该小型污水处理厂采用A2O工艺，即厌氧-缺氧-好氧工艺，通过不同环境下的微生物作用降解有机物 。同时，采用沉淀池和过滤器等手段进行固液分离和深度处理。
节能减排技术
介绍并比较各种适用于污 水处理厂的节能减排技术 ，如厌氧氨氧化、好氧颗 粒污泥等。
该厂在建设前进行了环境影响评价，评估了污水处理厂对周边环境的影响。评价结果显示，该厂在正 常运营状态下对周边环境影响较小，但仍需采取相应措施减轻潜在影响。
某国先进污水处理厂的工艺流程与技术特点
工艺流程
该国先进污水处理厂采用多种先进技术 ，如膜生物反应器(MBR)、序批式反应器 (SBR)等。这些技术能够提高处理效率， 减少能耗和药剂消耗。
去除砂粒和比重大的杂 质。
初步沉淀悬浮物，提高 后续处理效率。
生化处理工艺
01
02
03
04
活性污泥法
利用微生物降解有机物，常用 工艺有A/O、A2/O等。
生物膜法
通过生物膜上的微生物降解有 机物，如生物滤池、生物转盘
等。
厌氧处理
在无氧条件下利用厌氧菌降解 有机物，适用于高浓度有机废
水处理。
好氧处理
污泥处理工艺
污泥的浓缩
降低污泥含水率，减小体积，便于后续处理 。
污泥的脱水
通过自然干化、机械脱水等方式去除污泥中 的水分，便于处置和运输。
污泥的稳定
通过厌氧或好氧方式使污泥中的有机物分解 ，减少污泥的体积和提高其稳定性。
污泥的处置
可采用土地利用、焚烧、填埋等方式处置脱厂采用自动化控制系统，实时监测水质参数和设备运行状态，确保稳定运行。同时，定期进行设备维护和生物 培养，提高处理效率。
某县小型污水处理厂的工艺流程与环境影响评价
工艺流程
该小型污水处理厂采用A2O工艺，即厌氧-缺氧-好氧工艺，通过不同环境下的微生物作用降解有机物 。同时，采用沉淀池和过滤器等手段进行固液分离和深度处理。
节能减排技术
介绍并比较各种适用于污 水处理厂的节能减排技术 ，如厌氧氨氧化、好氧颗 粒污泥等。
《污水处理厂》PPT课件
厂
海沧污水厂
30 万 m3/d
分
10万 m3/d
石渭头污水厂
布
10 万 m3/d
污水处理一厂
13.4万 m3/d ppt课件
11
2 近期与远期的关系
遵循城市及规划区域总体发展蓝图，分 期建设，节约并充分发挥近期投资效益， 又为长远发展预留空间。
ppt课件
12
3 排水与水源保护
原则上应将污水厂建于流经城市或规划区 域的河流的下游。
ppt课件
17
工艺流程
废水 污泥 沼气 冷却水、中水
ppt课件
18
一、城镇污水厂的流程
按照处理效率，污水厂可以分为三级：
一级处理厂 一级加强处理厂 二级处理厂
沉淀法
化学混凝沉淀法 生物处理法 化学生物絮凝处理
生物处理法
ppt课件
19
一级污水处理厂
ppt课件
20
一级处理（沉淀法）
ppt课件
在解决上述问题后，可研究各分散处理和集中
处理的方法和流程。
ppt课件
33
ppt课件
34
ppt课件
35
第三节 污水厂的平面布置
平面功能分区
废水区 污泥区 辅助性建筑区 生活办公区
ppt课件
36
平面布置的原则
(1) 布置应紧凑，以减少处理厂占地面积和连接 管(沟道)的长度，并应考虑工作人员的方便。
第19章 污水处理厂的设计
第一节 厂址选择 第二节 厂、站处理方法和流程的选择 第三节 污水厂的平面布置 第四节 污水厂的高程设计
ppt课件
1
ppt课件
2
ppt课件
3
ppt课件
《城市污水处理厂设》课件
通过科学的管理手段，保证污水处理厂的设施设备正常运行，处理效率达标，满足环保要 求。
降低运营成本
合理配置人力资源，优化能源和物料消耗，降低污水处理厂的运营成本。
提高运营效益
通过技术创新和管理优化，提高污水处理厂的运营效益，为社会和经济发展做出贡献。
运营管理内容与方法
设施设备管理
定期检查、维护和更新 设施设备，确保其正常
次沉淀池能够达到最佳的处理效果。
排泥方式
03
针对初次沉淀池的排泥方式，应选择合适的排泥方式和设备，
以保证排泥的顺畅和有效。
生化反应池设计
1 2 3
生物处理工艺
生化反应池是城市污水处理厂的核心处理构筑物 ，其设计应充分考虑生物处理工艺的选择和应用 。
停留时间
生化反应池的停留时间对处理效果有重要影响， 设计时应根据工艺要求和实际情况进行合理设置 。
调节水量、水质，保证后续处理的稳 定性。
沉砂池
去除砂粒和无机颗粒，减轻后续处理 负担。
污水二级处理工艺
01
02
03
生化反应池
利用微生物降解有机物， 去除BOD和COD。
二沉池
沉降活性污泥与水分离， 使出水清澈。
曝气池
提供氧气，促进微生物的 好氧代谢。
污水深度处理工艺
过滤
通过砂滤、活性炭吸附等 手段进一步去除悬浮物和 溶解性物质。
04
污水处理厂工艺设计
污水收集系统设计
污水管网布置
根据地形、水文、人口分布等因 素，合理规划污水管网的布局，
确保污水能够顺利收集。
雨污分流设计
为减轻污水处理厂的处理压力，应 尽量采用雨污分流的排水体制，将 雨水和生活污水分别收集。
降低运营成本
合理配置人力资源，优化能源和物料消耗，降低污水处理厂的运营成本。
提高运营效益
通过技术创新和管理优化，提高污水处理厂的运营效益，为社会和经济发展做出贡献。
运营管理内容与方法
设施设备管理
定期检查、维护和更新 设施设备，确保其正常
次沉淀池能够达到最佳的处理效果。
排泥方式
03
针对初次沉淀池的排泥方式，应选择合适的排泥方式和设备，
以保证排泥的顺畅和有效。
生化反应池设计
1 2 3
生物处理工艺
生化反应池是城市污水处理厂的核心处理构筑物 ，其设计应充分考虑生物处理工艺的选择和应用 。
停留时间
生化反应池的停留时间对处理效果有重要影响， 设计时应根据工艺要求和实际情况进行合理设置 。
调节水量、水质，保证后续处理的稳 定性。
沉砂池
去除砂粒和无机颗粒，减轻后续处理 负担。
污水二级处理工艺
01
02
03
生化反应池
利用微生物降解有机物， 去除BOD和COD。
二沉池
沉降活性污泥与水分离， 使出水清澈。
曝气池
提供氧气，促进微生物的 好氧代谢。
污水深度处理工艺
过滤
通过砂滤、活性炭吸附等 手段进一步去除悬浮物和 溶解性物质。
04
污水处理厂工艺设计
污水收集系统设计
污水管网布置
根据地形、水文、人口分布等因 素，合理规划污水管网的布局，
确保污水能够顺利收集。
雨污分流设计
为减轻污水处理厂的处理压力，应 尽量采用雨污分流的排水体制，将 雨水和生活污水分别收集。
污水处理厂安全教育培训PPT课件
污水处理厂安全教育 培训ppt课件
• 引言 • 污水处理厂安全概述 • 安全操作规程 • 安全防护与个人防护装备 • 安全培训与教育 • 安全检查与评估 • 结语
目录
Part
01
引言
培训背景
污水处理厂是城市基础设施的重要组成部分，保障其安全运行对于维护城市环境质量和 居民健康至关重要。
随着污水处理技术的不断发展和更新，操作和管理污水处理厂需要具备更高的专业知识 和技能。
使用前应检查个人防护装备是否 完好无损，如有损坏应及时更换。
正确佩戴与更换个人防护装备
正确佩戴个人防护装备，确保 其贴合身体，不影响作业。
定期更换个感染。
Part
05
安全培训与教育
安全培训计划与实施
制定培训计划
根据污水处理厂的安全需 1
自然灾害影响
如洪涝、地震等自然灾害可能对 污水处理厂的安全运行造成影响。
机械设备伤害
污水处理厂的机械设备可能对人 体造成夹挤、割伤等伤害，需注 意操作安全。
电器安全隐患
污水处理厂的电器设备可能存在 漏电、短路等安全隐患，需定期 检查维护。
安全事故案例分析
XX污水处理厂中毒事故
由于有毒气体泄漏导致多名员工中毒，经调查发现是因缺乏必要的安全措施所 致。
未经允许，禁止进入非工 作区域，特别是危险化学 品存放区、高压设备区等。
设备操作安全规程
操作设备前，必须了 解设备的性能、操作 规程和注意事项。
定期对设备进行检查 和维护，确保设备安 全可靠。
严格按照设备操作规 程进行操作，禁止违 章操作和超负荷使用 设备。
应急处理措施
掌握各种可能发生的突发事件和 事故的应急处理流程，如泄漏事
安全规章制度教育
• 引言 • 污水处理厂安全概述 • 安全操作规程 • 安全防护与个人防护装备 • 安全培训与教育 • 安全检查与评估 • 结语
目录
Part
01
引言
培训背景
污水处理厂是城市基础设施的重要组成部分，保障其安全运行对于维护城市环境质量和 居民健康至关重要。
随着污水处理技术的不断发展和更新，操作和管理污水处理厂需要具备更高的专业知识 和技能。
使用前应检查个人防护装备是否 完好无损，如有损坏应及时更换。
正确佩戴与更换个人防护装备
正确佩戴个人防护装备，确保 其贴合身体，不影响作业。
定期更换个感染。
Part
05
安全培训与教育
安全培训计划与实施
制定培训计划
根据污水处理厂的安全需 1
自然灾害影响
如洪涝、地震等自然灾害可能对 污水处理厂的安全运行造成影响。
机械设备伤害
污水处理厂的机械设备可能对人 体造成夹挤、割伤等伤害，需注 意操作安全。
电器安全隐患
污水处理厂的电器设备可能存在 漏电、短路等安全隐患，需定期 检查维护。
安全事故案例分析
XX污水处理厂中毒事故
由于有毒气体泄漏导致多名员工中毒，经调查发现是因缺乏必要的安全措施所 致。
未经允许，禁止进入非工 作区域，特别是危险化学 品存放区、高压设备区等。
设备操作安全规程
操作设备前，必须了 解设备的性能、操作 规程和注意事项。
定期对设备进行检查 和维护，确保设备安 全可靠。
严格按照设备操作规 程进行操作，禁止违 章操作和超负荷使用 设备。
应急处理措施
掌握各种可能发生的突发事件和 事故的应急处理流程，如泄漏事
安全规章制度教育
昆明市第五污水处理厂-PPT精品
工艺流程
通过进水管道引进所辖范围内的城市污水，经 粗格栅、细格栅，进行初步的物理除污，在沉砂 池旋流中将砂子沉淀下来，并通过卡车输出。然 后，将污水送入生物反应池，经过缺氧、厌氧、 好氧三重生物反应，除去污水中大量的N、P等元 素。其中，会由脱水过程将污泥输出。最后，被 处理过的污水经过沉淀池沉淀后排到盘龙江及中 水回收站。
ห้องสมุดไป่ตู้关图片
工艺流程图
进水 ↓
粗格栅 ↓
进水泵房 ↓
细格栅（钯式） ↓
曝气沉砂池 ↓
鼓风机房→生化反应池（A2/O）→浓缩池→脱水机 →污泥外溢
↓
二沉池 ↓
混凝加药池 ↓
V型滤池 ↓
紫外消毒 ↓
中水回用、外排至盘龙江
注释
A2/O工艺 ：A2/O工艺亦称A-A-O工艺，是英文
Anaerobic-Anoxic-Oxic第一个字母的简称（生物脱氮 除磷）。按实质意义来说，本工艺称为厌氧-缺氧-好氧 法，生物脱氮除磷工艺的简称。
欢迎
内容
一.概述 二.工艺流程 三.心的体会
概述
昆明市第五污水处理厂位于昆明北市区金刀 营，设计日处理规模为18.5万方左右，在旱季时 该厂日均处理5万方左右，雨季则处于满负荷状 态。负责处理北二环以北、茨坝以南48.5平方公 里范围内的污水，服务人口30万。
为达到GB18918-2019一级A标，该厂进行了深 度改造，增加了V型滤池（双边）（10组）、紫 外消毒池及相应的泵房和配套设施。废水在进入 深度处理之前经提升泵提升后进入混凝加药池， 投加的药剂为聚合硫酸铁。该厂曝气沉砂池为全 封闭式，另外为了防止洪水带来的冲击，该厂设 有防洪沉淀池两座，但由于出水感官不好，已停 用。
中水：中水，也称再生水，它的水质介于污水和 自来水之间，是城市污水、废水经净化处理后达 到国家标准，能在一定范围内使用的非饮用水， 可用于城市景观和百姓生活的诸多方面。

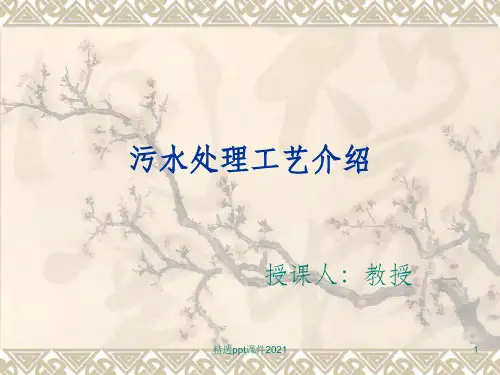

污水处理厂污水处理工艺流程介绍ppt课件
精选ppt课件2021
23
❖ 曝气生物滤池
❖ 污水通过补水设备连续地、均匀的喷洒道滤床表面，在重力作用下，污 水以水滴的形式向下渗析，或以波状薄膜的形式向下渗流。最后，污水 到达排水系统，流出滤池。污水流经滤床时，有一部分污水、污染物和 细菌附着在滤床表面上，微生物便在滤料表面大量繁殖，不久，形成一 层充满微生物的粘膜，称为生物膜。这个起始阶段通常叫“挂膜”，是 生物滤池的成熟期。污水流经成熟滤床时，污水中有机污染物呗生物膜 重的微生物吸附、降解，从而得到净化。
（1）格栅
直棒式栅条格栅
格栅工艺流程图
精选ppt课件2021
8
（2）沉砂池 新建的污水处理厂多以曝气沉砂池为主
曝气式沉砂池
曝气式沉砂池工艺流程图
精选ppt课件2021
9
（2）沉淀池
主要包括平流式、竖流式、曝气式和涡流式沉砂池，过去的沉砂池大
多采用平流式，新建的处理厂则以曝气式为主。今年来涡流式沉砂池也有
❖ 除磷原理
❖ 除磷是通过磷的厌氧释放和好氧吸附两个过程完成的。污水进入厌氧池
使污泥中的好氧微生物处于压抑状态，以释放出贮存在菌体内的多聚磷
酸盐，同时释放出能量，可供处于压抑状态下生物活动的需要。聚磷细
胞厌氧释放的前提是水中既无分子态氧又无结合态氧，在厌氧状态下。 聚磷细胞中磷的释放越充分，体内贮存的聚—β羟基丁酸盐也越多，进 入好氧状态后磷的吸收量也越大。有试验资料表明，厌氧状态下每释放 1mg磷，进入好氧状态后就可吸收2.0一2.4mg磷。细胞内吸收了大量 磷的高磷污泥最后以剩余污泥的形式排出系统，从而完成除磷过程。
❖ 污水处理技术，就是采用各种方法将污水中所含有的污染物 分离出来，或将其转化为无害和稳定购物质，从而使污水得 到净化。现代的污水处理技术，按其作用原理可分为物理处 理法、化学处理法和生物处理法三类。
污水处理教材PPT30张课件
污水与回流污泥从池首端流入，呈推流式至池的末端流出。 进口处有机物浓度高，沿池长逐渐降低。 处理效率高，适用与大中型污水处理厂。 进水浓度不能过高，抗冲击负荷能力较差。 需氧量沿池长逐渐降低，可能造成前半段氧远远不够，后半段供氧量超过需要。 体积负荷率低，曝气池庞大，占用土地较多，基建费用较高。
其二，过高的微生物浓度使污泥在后续的沉淀池中难以沉淀，影响出水水质。
其三，曝气池污泥的增加，就要求曝气池中有更高的氧传递速率，否则，微生物就受到抑制，处理效率降低。采用一定的曝气设备系统，实际上只能够采用相应的污泥浓度，MLSS的提高是有限度的。
曝 气 量
在通常情况下，污水的曝气量与风量或者风机台数关系不大，这和满足曝气池富氧速率有关。
由于污水设备已经顶死，故只能从效率方面控制曝气量，目前只能控制风机台数和效率进行控制。目前只能开启2台风机，如果溶解氧仍不能满足，可以更换风机皮带增加风机效率。
如果设备已经无异常，只能通过阀门进行调节。
氧 传 递 速 率
氧传递速率要考虑二个过程
要提高氧的传递速率
回流量控制，尽量保证二沉池底泥保持恒定，沉降比控制在30~40%
泵的选择不当造成的流量变化，控制阀门开启度
微生物浓度
在设计中采用高的MLSS（污泥沉降比较高）并不能提高效益，原因如下：
其一，污泥量并不就是微生物的活细胞量。曝气池污泥量的增加意味着泥龄的增加，泥龄的增加就使污泥中活细胞的比例减小。
二次沉淀池的功能要求
1.澄清（固液分离）
2.污泥浓缩（使回流污泥的含水率降低，回流污泥的体积减少）
二沉池的实际工作情况
（1）二沉池中普遍存在着四个区：清水区、絮凝区、成层沉降区、压缩区。两个界面：泥水界面和压缩界面。
污水处理厂常见工艺分析(ppt 38页)PPT学习课件
氨化 操作灵活，可脱氮除磷；
安装位置在：直线段和沟渠弯曲段均可
特点：不需二沉池、污泥回流系统；
脱氮
硝化 吸收磷 去除BOD
沉淀池
出水
回流含磷污泥
剩余含磷污泥
A-A-O工艺特点
• 工艺流程简单，总水力停留时间少于其它同类工艺 • 工艺厌氧（缺氧）好氧交替运行，不宜丝状菌繁殖，不
宜污泥膨胀 • 不需投药，缺氧、厌氧断只需进行缓速搅拌 • 缺点： • 脱氮效果难于提高，内循环流量以2Q为限不宜提高 • 污泥增长受到一定的限度，因此，除磷效果也不易提高 • 对沉淀池要保持一定的DO，降低污泥的停留时间，防
气池和二沉池，无需回流系统 • 处理水质优良，污泥较稳定
交替式氧化沟 引进于丹麦
• 需要自动控制系统，控制进、出水方向、 溢流堰的启闭及曝气转刷的开、停。
• 2池工作系统： • A、B两池容积相同，串联运行交替作为曝
气池和二沉池，无需回流系统 • 处理水质优良，污泥较稳定
出水
AB
自动控制出水堰
排泥管道
≥2 5-25（以>10为宜)
2、氧化沟工艺
• 主要应用：城市污水、有机污水 • 又称：循环曝气池，50年代，荷兰的巴
斯维尔（Pasveer）开发 • 氧化沟平面图 • 典型处理工艺流程
原污水
转刷曝气器
处理水（去二沉池）
表面曝气器
原污水
转刷曝气器
二沉池
处理水
回流污泥
污泥泵房
污泥处理
1)氧化沟特征
污泥井
沉砂池
原污水
3、SBR工艺
• Sequencing Batch Reactor、间歇式活性污泥系 统、序批式活性污泥系统。
安装位置在：直线段和沟渠弯曲段均可
特点：不需二沉池、污泥回流系统；
脱氮
硝化 吸收磷 去除BOD
沉淀池
出水
回流含磷污泥
剩余含磷污泥
A-A-O工艺特点
• 工艺流程简单，总水力停留时间少于其它同类工艺 • 工艺厌氧（缺氧）好氧交替运行，不宜丝状菌繁殖，不
宜污泥膨胀 • 不需投药，缺氧、厌氧断只需进行缓速搅拌 • 缺点： • 脱氮效果难于提高，内循环流量以2Q为限不宜提高 • 污泥增长受到一定的限度，因此，除磷效果也不易提高 • 对沉淀池要保持一定的DO，降低污泥的停留时间，防
气池和二沉池，无需回流系统 • 处理水质优良，污泥较稳定
交替式氧化沟 引进于丹麦
• 需要自动控制系统，控制进、出水方向、 溢流堰的启闭及曝气转刷的开、停。
• 2池工作系统： • A、B两池容积相同，串联运行交替作为曝
气池和二沉池，无需回流系统 • 处理水质优良，污泥较稳定
出水
AB
自动控制出水堰
排泥管道
≥2 5-25（以>10为宜)
2、氧化沟工艺
• 主要应用：城市污水、有机污水 • 又称：循环曝气池，50年代，荷兰的巴
斯维尔（Pasveer）开发 • 氧化沟平面图 • 典型处理工艺流程
原污水
转刷曝气器
处理水（去二沉池）
表面曝气器
原污水
转刷曝气器
二沉池
处理水
回流污泥
污泥泵房
污泥处理
1)氧化沟特征
污泥井
沉砂池
原污水
3、SBR工艺
• Sequencing Batch Reactor、间歇式活性污泥系 统、序批式活性污泥系统。
城市污水处理厂运行管理幻灯片PPT
2.生物膜法的特点:
2.1.微生物多样性
第二节城市污水处理厂水处理构筑物及其构造
❖ 主要构筑物:格栅、沉砂池、初沉池、曝气池、 二沉池等。
1、格栅 1.1其作用：去除污水中较大的悬浮物和漂浮物 1.2其构造：平行的格栅条、格栅框、清渣耙及浮
渣输送机组成。 1.3分类：根据格栅条间距的大小可分为粗、中、
优点：砂粒比较纯洁，有机物含量仅10%左右 ，含水率比较低。
曝气沉砂池
其构造特点:平面形状为长方形,横断面多为梯 形或矩形,池底设有沉砂斗或沉砂槽,一侧设有曝气 管。
曝气沉砂池的停留时间一般为1-3min,进水方 向应与水在沉砂池内方向一致，出水方向与进 水方向垂直，并设置挡板诱导水流；集砂槽附 近安装纵向挡板。
❖ 标准的意义:
❖ 保护人类生存环境
第二章城市污水处理方法及处理工艺
第一节城市污水处理方法及典型处理工艺流程 一、污水处理的根本方法 1.物理处理法 2.化学处理法 3.生物化学处理法 二、处理技术与工艺
按处理程度划分,可分为一级、二级和三级处 理。
一级处理一般为物理处理，二级处理为生化 处理，三级为深度处理
〔一〕、活性污泥的根本概念
1.活性污泥的组成：是由细菌和原生动物组成，也 有真菌和以轮虫为主的后生动物。
2.活性污泥微生物及其在活性污泥反响中的作用：
2.1.细菌是活性污泥净化功能最活泼的成分，将污水 中可溶性有机物分解为无机物，如CO2和H2O等 。
2.2.真菌分解碳水化合物、脂肪、蛋白质及含氮化合 物的功能。
4.1推流式曝气池
其特点:(1)一般为矩形池体,廊道长度以50-70M;
(2)污水与污泥从一端流入,水平推进,从另一端 流出;
(3)不会发生短流,出水水质较好。 曝气多采用鼓风曝气，如采用机械外表曝气那么相邻
2.1.微生物多样性
第二节城市污水处理厂水处理构筑物及其构造
❖ 主要构筑物:格栅、沉砂池、初沉池、曝气池、 二沉池等。
1、格栅 1.1其作用：去除污水中较大的悬浮物和漂浮物 1.2其构造：平行的格栅条、格栅框、清渣耙及浮
渣输送机组成。 1.3分类：根据格栅条间距的大小可分为粗、中、
优点：砂粒比较纯洁，有机物含量仅10%左右 ，含水率比较低。
曝气沉砂池
其构造特点:平面形状为长方形,横断面多为梯 形或矩形,池底设有沉砂斗或沉砂槽,一侧设有曝气 管。
曝气沉砂池的停留时间一般为1-3min,进水方 向应与水在沉砂池内方向一致，出水方向与进 水方向垂直，并设置挡板诱导水流；集砂槽附 近安装纵向挡板。
❖ 标准的意义:
❖ 保护人类生存环境
第二章城市污水处理方法及处理工艺
第一节城市污水处理方法及典型处理工艺流程 一、污水处理的根本方法 1.物理处理法 2.化学处理法 3.生物化学处理法 二、处理技术与工艺
按处理程度划分,可分为一级、二级和三级处 理。
一级处理一般为物理处理，二级处理为生化 处理，三级为深度处理
〔一〕、活性污泥的根本概念
1.活性污泥的组成：是由细菌和原生动物组成，也 有真菌和以轮虫为主的后生动物。
2.活性污泥微生物及其在活性污泥反响中的作用：
2.1.细菌是活性污泥净化功能最活泼的成分，将污水 中可溶性有机物分解为无机物，如CO2和H2O等 。
2.2.真菌分解碳水化合物、脂肪、蛋白质及含氮化合 物的功能。
4.1推流式曝气池
其特点:(1)一般为矩形池体,廊道长度以50-70M;
(2)污水与污泥从一端流入,水平推进,从另一端 流出;
(3)不会发生短流,出水水质较好。 曝气多采用鼓风曝气，如采用机械外表曝气那么相邻
污水处理厂设计原理与建设PPT课件
项目建议书
项目建议书是建设单位向国家提出要求建设某一具体项目 的建议文件，是基建程序中最初阶段的工作，是投资决策 前对拟建项目的轮廓设想。
项目建议书一般应包括以下内容：
1.建设项目提出的必要性和依据，需引进技术和进口设备的项目，应说
明4. 国投内资外技估术算差和距资、金概括筹引措进设和想进，口的利理用由外。资项目要说明利用外 2.项目资内的容理范由围和，拟可建行规性模，和以建设及地偿点还的贷初款步设能想力。的初步测算。 35..资源项情目况建、设建进设条度件的、设协想作。关系，需引进技术和进口设备的要做出引 进6. 国经别济、厂效商益的和初社步会分析效和益比的较初。步估算。
设计图纸
平面布置图 污水污泥工艺流程纵断面图 竖向布置图 厂内管渠结构示意图 厂内各处理构筑物的工艺施工图，各处理构筑物
和管渠附属设备安装详图 管道综合图 泵房、处理构筑物、综合楼、维修车间、仓库的
建筑图、结构图 采暖、通风、照明、室内给排水安装图，电气图，
自动控制图、非标准机械设备图等
衡量，综合考滤。
第三节 工艺流程选择确定
工艺流程的选择主要受以下因素的影 响：
污水处理的程度； 污水规模和水质特点； 工程造价与运行费用； 污水处理控制要求； 污泥处理工艺；
第三节 常见的污水处理工艺
水质水量调节 化学 物理 物理化学 生物 生态
一、城镇污水厂的流程
按照处理效率，污水厂可以分为三级：
化工厂废水特点：（1）酸碱性，（2）高悬浮物，（3）高 挥发性，（4）对生物有毒有害 。
工艺选择：
1). 物理处理法。如过滤法、沉淀法。 (2). 物理化学法。如混凝沉淀法。 (3). 生物处理法。
思考：印染废水工艺？
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
遵循国家和地方的有关标准
基 适合当地环境气候、资源土地等状况 本 充分考虑废水的水量和水质的真实状况 原 排放和利用结合的工艺系列组合 则 采用分期分级处理工艺
必须考虑污泥的后续处理与处置
17
工艺流程
废水 污泥 沼气 冷却水、中水
18
一、城镇污水厂的流程
按照处理效率，污水厂可以分为三级：
39
污泥处理系统 污泥消化池 初沉池 曝气池 二沉池
北京高碑店污水厂平面图
40
北京高碑店污 水厂工艺流程
41
美国旧金山东南污水厂 平面图
初沉池 曝气池
污泥处理系统 污泥池
终沉池
42
美国旧金山东南污水厂工艺流程图 43
第四节 污水厂的高程设计
水头损失为两构筑物之间的水面高差。
如进水沟道和出水沟道之间的水位差大于整 个处理厂需要的总水头，则厂内就不需设置废水 提升泵站；反之，就必须设置泵站。
第19章 污水处理厂的设计
第一节 厂址选择 第二节 厂、站处理方法和流程的选择 第三节 污水厂的平面布置 第四节 污水厂的高程设计
1
2
3
4
5
设计院
规划
审批
项目建议书 批准
工程可行性研究报告 评审 批准
设计院
初步设计 扩大初步设计
评审
设计监理
施工图设计
施工监理 土建施工设备安装
施工安装单位
调试运行
(3) 在高程布置上，充分利用地形，少用水泵并 力求挖填土方平衡。 (4) 使需要开挖的处理构筑物避开劣质地基。
(5) 考虑分期施工和扩建的可能性，留有适当的 扩建余地。
37
方案比较
可调整各处理 构筑物的个数
均匀配水
妥善安排管线
注
意
设置计量设备
事
项
道路宽度
38
构筑物类型
进水泵房 格栅、沉砂池 初沉池 水解酸化池 曝气池 二沉池 污泥浓缩池 消化池 污泥脱水干化系统 ……
(2) 循环给水和压缩废水量的可能性； (3) 回收利用废水中的有用物质的方式方法；
(4) 废水排入城市沟道的可能性； (5) 生活污水情况。
32
在调查研究的基础上，顺次解决下列各问题：
(1) 确定废水的处理要求；
(2) 经过处理后的废水是循环使用、灌溉农 田、排入城市沟道，还是排放入天然水体；
(3) 哪些废水就地(车间)解决，哪些废水集中 处理，哪些废水就地进行预处理后再集中处理， 哪些废水能同本厂生活污水一起处理。
个数
2 2 2 1 1 1
有效尺寸/m
5202.5 Ф20 2 9 9 3 Ф9 6 Ф9 4.5 20 65
47
2. 在高程布置前，先设计各条连接处理构筑 物的沟道
这个厂的设计流量为：近期qV平均＝87L/s， qVmin＝140L/s；远期qV平均＝174L/s，qVmax＝245L/s。
污水厂的高程布置就是确定各构筑物的高程。
44
某镇污水处理厂平面布置草图
45
污水流程如下：
污泥干化场的滤液回流到泵站(G)的进水井
同初次沉淀池的出水相混合。
46
这个厂各种处理构筑物个数和有效尺寸列于下表中：
处理构筑物的 名称
初次沉淀池(A) 生物滤池(B)
二次沉淀池(C) 一级消化池(D) 二级消化池(E) 污泥干化场(F)
小型简易污水厂 大型超大型污水厂 新型高效中小型污水厂
9
香港污水处理厂分布图
10
厦
门
同安污水厂
市
5 万 m3/d
城
翔安污水厂
市
2.5 万 m3/d
污
杏林污水厂 6万 m3/d
集美污水厂 4.5 万 m3/d
水 处
理
筼筜污水厂
厂
海沧污水厂
30 万 m3/d
分
10万 m3/d
石渭头污水厂
布
10 万 m3/d
污水处理厂的基本建设程序（前期工作和工程设计） 6
第一节 厂 址 选 择
选择厂址或站址(在工厂、企业内，往往将污水处理 厂称为废水站)时，一般应考虑以下一些问题：
（1） 厂址应选在地质条件较好的地方。地基较 好，承载力较大，地下水位较低，便于施工。
（2） 处理厂应尽量少占土地和不占良田。同 时，要考虑今后有适当的发展余地。
26
污泥处理系统 污泥消化池 初沉池 曝气池 二沉池
北京高碑店污水厂平9
30
31
二、 工业废水的处理
在具体确定工厂的废水处理方案之前，先要调 查研究下列各点：
(1) 本厂工业废水的特点，包括污染环境的是 有毒物、有机物，还是特殊物质(如油、酸、碱、 悬浮物等)，水量多少，变化如何；
13
丹东市污水处理厂位置图
14
吉林市污水处理厂位置图
15
4 排放与利用的关系
处理后污水的排放应符合受纳水体的 水质标准要求。
处理后污水（尤其在缺水地区）应充 分利用作工业冷却水、景观水、灌溉水、 清洗水等。
如有的地方直接把“污水处理厂”更 名为“再生水处理厂”。
16
第二节 厂、站处理方法和流程的选择
（3） 要考虑周围环境卫生条件。
（4） 处理厂应设在靠近电源的地方，并考虑 排水、排泥的方便。
（5） 处理厂应选择在不受洪水威胁的地方，否 则应考虑防洪措施。
7
选择厂址需 协调的关系
1 集中与分散的关系 2 近期与远期的关系 3 排水与水源保护 4 排放与利用的关系
8
1 集中与分散的关系
分 合 分？
一级处理厂 一级加强处理厂 二级处理厂
沉淀法
化学混凝沉淀法 生物处理法 化学生物絮凝处理
生物处理法
19
一级污水处理厂
20
一级处理（沉淀法）
21
一级强化污水处理厂
一级强化处理（混凝沉淀法）
22
一级强化污水处理厂
一级强化处理（快速生化法）
23
二级生化污水处理厂
24
25
高碑店污水处理厂工艺流程图
污水处理一厂
13.4万 m3/d
11
2 近期与远期的关系
遵循城市及规划区域总体发展蓝图，分 期建设，节约并充分发挥近期投资效益， 又为长远发展预留空间。
12
3 排水与水源保护
原则上应将污水厂建于流经城市或规划区 域的河流的下游。 有多条河流汇合区域，污水厂的位置选择 应综合各条河流的水文条件而定。 对于潮汐河口，应考虑涨潮倒灌的影响。
在解决上述问题后，可研究各分散处理和集中 处理的方法和流程。
33
34
35
第三节 污水厂的平面布置
平面功能分区
废水区 污泥区 辅助性建筑区 生活办公区
36
平面布置的原则
(1) 布置应紧凑，以减少处理厂占地面积和连接 管(沟道)的长度，并应考虑工作人员的方便。
(2) 各处理构筑物之间的连接管(沟道)应尽量避 免立体交叉，并考虑施工、检修方便。
基 适合当地环境气候、资源土地等状况 本 充分考虑废水的水量和水质的真实状况 原 排放和利用结合的工艺系列组合 则 采用分期分级处理工艺
必须考虑污泥的后续处理与处置
17
工艺流程
废水 污泥 沼气 冷却水、中水
18
一、城镇污水厂的流程
按照处理效率，污水厂可以分为三级：
39
污泥处理系统 污泥消化池 初沉池 曝气池 二沉池
北京高碑店污水厂平面图
40
北京高碑店污 水厂工艺流程
41
美国旧金山东南污水厂 平面图
初沉池 曝气池
污泥处理系统 污泥池
终沉池
42
美国旧金山东南污水厂工艺流程图 43
第四节 污水厂的高程设计
水头损失为两构筑物之间的水面高差。
如进水沟道和出水沟道之间的水位差大于整 个处理厂需要的总水头，则厂内就不需设置废水 提升泵站；反之，就必须设置泵站。
第19章 污水处理厂的设计
第一节 厂址选择 第二节 厂、站处理方法和流程的选择 第三节 污水厂的平面布置 第四节 污水厂的高程设计
1
2
3
4
5
设计院
规划
审批
项目建议书 批准
工程可行性研究报告 评审 批准
设计院
初步设计 扩大初步设计
评审
设计监理
施工图设计
施工监理 土建施工设备安装
施工安装单位
调试运行
(3) 在高程布置上，充分利用地形，少用水泵并 力求挖填土方平衡。 (4) 使需要开挖的处理构筑物避开劣质地基。
(5) 考虑分期施工和扩建的可能性，留有适当的 扩建余地。
37
方案比较
可调整各处理 构筑物的个数
均匀配水
妥善安排管线
注
意
设置计量设备
事
项
道路宽度
38
构筑物类型
进水泵房 格栅、沉砂池 初沉池 水解酸化池 曝气池 二沉池 污泥浓缩池 消化池 污泥脱水干化系统 ……
(2) 循环给水和压缩废水量的可能性； (3) 回收利用废水中的有用物质的方式方法；
(4) 废水排入城市沟道的可能性； (5) 生活污水情况。
32
在调查研究的基础上，顺次解决下列各问题：
(1) 确定废水的处理要求；
(2) 经过处理后的废水是循环使用、灌溉农 田、排入城市沟道，还是排放入天然水体；
(3) 哪些废水就地(车间)解决，哪些废水集中 处理，哪些废水就地进行预处理后再集中处理， 哪些废水能同本厂生活污水一起处理。
个数
2 2 2 1 1 1
有效尺寸/m
5202.5 Ф20 2 9 9 3 Ф9 6 Ф9 4.5 20 65
47
2. 在高程布置前，先设计各条连接处理构筑 物的沟道
这个厂的设计流量为：近期qV平均＝87L/s， qVmin＝140L/s；远期qV平均＝174L/s，qVmax＝245L/s。
污水厂的高程布置就是确定各构筑物的高程。
44
某镇污水处理厂平面布置草图
45
污水流程如下：
污泥干化场的滤液回流到泵站(G)的进水井
同初次沉淀池的出水相混合。
46
这个厂各种处理构筑物个数和有效尺寸列于下表中：
处理构筑物的 名称
初次沉淀池(A) 生物滤池(B)
二次沉淀池(C) 一级消化池(D) 二级消化池(E) 污泥干化场(F)
小型简易污水厂 大型超大型污水厂 新型高效中小型污水厂
9
香港污水处理厂分布图
10
厦
门
同安污水厂
市
5 万 m3/d
城
翔安污水厂
市
2.5 万 m3/d
污
杏林污水厂 6万 m3/d
集美污水厂 4.5 万 m3/d
水 处
理
筼筜污水厂
厂
海沧污水厂
30 万 m3/d
分
10万 m3/d
石渭头污水厂
布
10 万 m3/d
污水处理厂的基本建设程序（前期工作和工程设计） 6
第一节 厂 址 选 择
选择厂址或站址(在工厂、企业内，往往将污水处理 厂称为废水站)时，一般应考虑以下一些问题：
（1） 厂址应选在地质条件较好的地方。地基较 好，承载力较大，地下水位较低，便于施工。
（2） 处理厂应尽量少占土地和不占良田。同 时，要考虑今后有适当的发展余地。
26
污泥处理系统 污泥消化池 初沉池 曝气池 二沉池
北京高碑店污水厂平9
30
31
二、 工业废水的处理
在具体确定工厂的废水处理方案之前，先要调 查研究下列各点：
(1) 本厂工业废水的特点，包括污染环境的是 有毒物、有机物，还是特殊物质(如油、酸、碱、 悬浮物等)，水量多少，变化如何；
13
丹东市污水处理厂位置图
14
吉林市污水处理厂位置图
15
4 排放与利用的关系
处理后污水的排放应符合受纳水体的 水质标准要求。
处理后污水（尤其在缺水地区）应充 分利用作工业冷却水、景观水、灌溉水、 清洗水等。
如有的地方直接把“污水处理厂”更 名为“再生水处理厂”。
16
第二节 厂、站处理方法和流程的选择
（3） 要考虑周围环境卫生条件。
（4） 处理厂应设在靠近电源的地方，并考虑 排水、排泥的方便。
（5） 处理厂应选择在不受洪水威胁的地方，否 则应考虑防洪措施。
7
选择厂址需 协调的关系
1 集中与分散的关系 2 近期与远期的关系 3 排水与水源保护 4 排放与利用的关系
8
1 集中与分散的关系
分 合 分？
一级处理厂 一级加强处理厂 二级处理厂
沉淀法
化学混凝沉淀法 生物处理法 化学生物絮凝处理
生物处理法
19
一级污水处理厂
20
一级处理（沉淀法）
21
一级强化污水处理厂
一级强化处理（混凝沉淀法）
22
一级强化污水处理厂
一级强化处理（快速生化法）
23
二级生化污水处理厂
24
25
高碑店污水处理厂工艺流程图
污水处理一厂
13.4万 m3/d
11
2 近期与远期的关系
遵循城市及规划区域总体发展蓝图，分 期建设，节约并充分发挥近期投资效益， 又为长远发展预留空间。
12
3 排水与水源保护
原则上应将污水厂建于流经城市或规划区 域的河流的下游。 有多条河流汇合区域，污水厂的位置选择 应综合各条河流的水文条件而定。 对于潮汐河口，应考虑涨潮倒灌的影响。
在解决上述问题后，可研究各分散处理和集中 处理的方法和流程。
33
34
35
第三节 污水厂的平面布置
平面功能分区
废水区 污泥区 辅助性建筑区 生活办公区
36
平面布置的原则
(1) 布置应紧凑，以减少处理厂占地面积和连接 管(沟道)的长度，并应考虑工作人员的方便。
(2) 各处理构筑物之间的连接管(沟道)应尽量避 免立体交叉，并考虑施工、检修方便。
