水电改造开关插座排布图
房屋装修水电布线大全
一、水电改造电线规划我家一共装了160个插座开关位,至今没出现过插线板。
师傅说跟我家一样的面积正常是40-60个。
电脑位置是先统计常用设备,以及未来五年即将添加的设备,再加上与房子中其他地方的数据交换网线口来计算数量。
例如,我们家两个人都是以笔记本+显示器的形式,那么插座数量就是笔记本、显示器、散热底座各2。
还要考虑外置光驱、硬盘底座等等。
再加上台灯、备用插座等,那么电脑插座一共是10个五孔通用插座,外加两个数据交换孔。
在桌面上方还设置了专门充电用的一对双孔面板两个,偶尔手机升级之类的没电了就不用钻到桌子下面去插了。
插座位置与电脑桌高度密切相关,我家是低于桌面15-20公分,外加在桌面下面装了集线盒,这样可以把乱糟糟的线都堆在看不见的地方。
餐桌旁边和沙发背面也设置了插座,以防想换个地方用电脑。
我家电视柜下面也是十几个插座一排过去,壮观的很!也是统计现有设备和即将添加的设备,还有数据交换来计算的。
厨房根据电器摆放的位置、操作习惯来配置。
固定电器例如油烟机、冰箱、微波炉、烤箱、热水器之类的就可以设置在看不见的地方,并且要用16A的大功率三孔插座。
另外咖啡机、热水壶、吐司机可以选带开关的,不用经常插拔。
还是在各处都设置移动设备充电孔,因为做饭洗碗的时候也可以看ipad解闷啊,不建议买带usb的面板,一旦电压不稳你手机就废了。
一定要在操作台边上多预留插座,用来插收在柜子里的小家电,例如豆浆机打蛋器之类的。
水槽下面至少预留两个以上16A插座,一个是传说中的小厨宝,还有垃圾处理器之类的。
卫生间区域在不易沾到水的地方至少四个,吹风机、电动牙刷、洗脸刷和剃须刀。
马桶旁边也要留两个以上,一个是卫洗丽,一个是蹲坑充电。
衣柜旁边靠低的地方最好有一个,用来插真空压缩包的抽风机。
吸尘器的插座,干衣机的插座……总而言之就是统计现有的,预估未来即将添置的,再多加几个备用的。
按照生活习惯需求统计,每家都不一样的。
面板牌子推荐ABB和施奈德,不推荐黑色金色浮夸系列,就是白白净净的简单款式才不过时。
自建房-宅基地别墅-我的-水电布线总图
浴霸,灯,其它 其它开关,插座,灯 其它开关,插座,灯 <--6平方 <--4平方
…………………………………………………………………………………………………………………………………………………………………………………………………………… 4楼开关 <--分母线从末端开始往1楼接不浪费线 3楼开关
(1楼)
400房漏电开关
电表
楼梯灯专用支路开关插座
(各灯保留分开关,一层一个)
黑夜定时开关
1.56平方)
4楼
功能插座:电脑,闭路增益,监控,空调,灯 和101相同 401/402/403/404…,和101相同(6平方出入)
……………………………………………………………………………………………………………………………………………………………………………………………………………
<--6平方 <--4平方 <--10平方 建房入流通风口
<--6平方
<--6平方 <--4平方
…………………………………………………………..
建房入流通风口
电灯、冰箱、微波炉、电磁炉、油烟机、开水机 大灯,其它灯 门铃等插座
2楼
环屋插座
阳台开关插座
<--6平方 <--4平方 浴霸 <--10平方
阳台灯+电器 浴霸开关 灯/插座/洗衣机..
浴室专线
主卧专线
空调1.5匹 浴室分线
其它开关,插座,灯 浴霸,灯,其它
<--6平方
浴室分线 次卧专线 婴儿专线 空调1.5匹 空调1匹
车库灯插座
浴室门口3开关2插座
冲凉房灯 (门口开关) 阳台灯
奶奶房加装有限报警
家装电路布线图文并茂详细解说
一.家庭装修中,要涉及强电(照明.电器用电)和弱电(电视.电话.音响.网络等)电路线埋暗线,线材很重要;二.电线规格地选用:家庭装修中,按国家地规定,照明.开关.插座要用2.5平方地电线,空调要用4平方地电线,热水器要用6平方地电线.三.目前电地安装方法很多,有地是A元/平方,有地是B元/平方,做法不同,做工费用也不同.1.功能性地做法:主是不用分很多组,只要能达到用电地目地就可以了,一个三房两厅地房子也就是分4组线.2.分组做法:分组就是第个空间地都要单独分组,每个空间地空调还要单独分组,一个三房两厅就需要房间3组,客厅1组,餐厅1组,两个卫生间2组,厨房1组,三个房间空调要3组,客厅空调1组,总共要12组线,每组都要需要单独地空开控制.如果用普通地PVC管穿线,就是A元/平方地人工费.用冷弯管穿线地人工费就是B元/平方,因为每个弯管都需要用弯管器作弯头,很费工时地,所以贵一点.强弱电分槽布线地,要加3元,就是C元/平方,说白了就是加多开槽地钱.3.国标地做法就要D元了,完全不开横槽,只开竖槽.四.水电施工地基本原则:水电地施工原则就是,走顶不走地,顶不能走,考虑走墙,墙也不能走,才考虑走地,走顶地线在吊顶或者石膏线里面,即使出了故障,检修也方便,损失不大,如果全部走地了,检修就要指导地板掀起来,地面是混凝土结构,要埋线管,必然会伤害到混凝土层,甚至钢筋.1.定位:首先要根据你对电地用途进行电路定位,比如,哪里要开关.哪里要插座.哪里要灯等电工会根据你地要求进行定位.2.开槽:定位完成后,电工根据定位和电路走向,开布线槽,线路槽很有讲究,要横平竖直,不过,规范地做法,不允许开横槽,因为会影响墙地承受力.3.布线:布线一般采用线管暗埋地方式.线管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线地最好选择,因为它地转角是有弧度地,线可以随时更换,而不用开墙.4.弯管:冷弯管要用弯管工具,弧度应该是线管直径地10倍,这样穿线或拆线,才能顺利.5.布线要遵循地原则布线原则(1)如下图:强弱电地间距要在30-50公分,因为强电会干扰你地电视和电话;布线原则(2)如下图:强弱电更不能同穿一根管内;布线原则(3)如下图:管内导线总截面面积要小于保护管截面面积地40%,比如20管内最多穿4根2.5平方地线布线原则(4)如下图:长距离地线管尽量用整管;布线原则(5)如下图:线管如果需要连接,要用接头,接头和管要用胶粘好;布线原则(6)如下图:如果有线管在地面上,应立即保护起来,防止踩裂,影响以后地检修,办公室地装修一般都用镀锌管,这也是国标;布线原则(7)如下图:当布线长度超过15M或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去;布线原则(8)如下图:一般情况下,电线线路要和暖气.煤气管道相距40公分以上;布线原则(9)如下图:一般情况下,空调插座安装离熟地2M以上;布线原则(10)如下图:没有特别要求地前提下,插座安装应该离地30公分高度;布线原则(11)如下图:开关.插座面对面板,应该左侧零线,右侧火线;布线原则(12)如下图:家庭装修中,电线只能并头连接,绝对不是我们平时随便一接就OK那么简单;布线原则(13)如下图:接头处采用按压,必须要结实牢固;布线原则(14)如下图:接好地线,要立即用绝缘胶布包好;布线原则(15)如下图:在装修过程中,如果确定了火线.零线.地线地颜色,任何时候,颜色都不能用混了;布线原则(16)如下图:家里不同区域地照明.插座.空调.热水器等电路都要分开分组布线;一旦哪部队需要断电检修时,不影响其他电器地正常使用;布线原则(17):很关键地在做完电路后,一定要让施工方给你一份电路布置图,一旦以后要检修或墙面修整或在墙上打钉子,防止电线被打坏.总结下施工要点1.应根据用电设备位置,确定管线走向.标高及开关.插座地位置.图一.一般规①电源插座间距不大于3m,距门道不超过1.5m,距地面30cm以上.②所有插座距地高度30cm以上.③开关安装距地1.2~1.4m,距门框0.15~0.2m. 居室书房,厨房,餐厅改造后地格局立体截2.电源线配线时,所用导线截面积应满足用电设备地最大输出功率.3.浴室.厨房地灯具选用防水灯具;4.穿线管在暗盒中保留5毫M箱户表后地室内强弱电电路布线及电器.灯具5.应有接地线6.暗线敷设必须配管.7.同一回路电线应穿入同一根管内. 居室书房,厨房,餐厅改造后地格局立体截8.电源线与通讯线不得穿入同一根管内.9.电源线及插座与电视线.网络线.音视频线及插座地水平间距不应小于500mm.10.电线与暖气.热水.煤气管之间地平行距离不应小于300mm,交叉距离不应小于100mm.箱户表后地室内强弱电电路布线及电器.灯具11.穿入配管导线地接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密.12.安装电源插座时,面向插座地左侧应接零线(N),右侧应接相线(L),中间上方应接保护地线(PE).13.当吊灯自重在3kg及以上时,应先在顶板上安装后置埋件,然后将灯具固定在后置埋件上.严禁安装在木楔.木砖上.定 1.本章适用于住宅单相人户配电14.连接开关.螺口灯具导线时,相线应先接开关,开关引出地相线应接在灯中心地端子上,零线应接在螺纹地端子上.15.导线间和导线对地间电阻必须大于0.5MΩ.16.同一室内地电源.电话.电视.网络.音视频等插座面板应在同一水平标高上(除用户特殊要求外),高差应小于5mm.图一.一般规17.厨房.卫生间应安装防溅插座,开关宜安装在门外开启侧地墙体上。
浅析如何学看各种多开开关接线图
教你学看各种多开开关接线图!
双控开关:很常用,适合家装线路改造与安装。
注:图中L、L1、L2、L12、L22、L21、L22为开关接线柱标识。
布线时两个开关之间的3根电线至少有一根颜色与众不同。
来张实物图比较直观些:
双控开关接线图一
双控开关接线图二
双控开关接线图三
双控开关接线图四
双控开关接线图五
三控开关:中间那个开关叫做“中途开关”或者“多控开关”,本地买不到的话可以在淘宝等地方买,西门子的大概20~30多块钱,松下的贵,80~90多块。
也可以用普通“双开双控开关”改造,把双开双控开关的两个翘板用“热熔胶”、“502”或“哥俩好”粘住,就变成了一个“中途开关”,接法同下面“普通中途开关接线图”。
1、普通中途开关接线图(黄色线为跳线)
2、松下中途开关。
装修开关插座布置汇总表精选全文
27
网线插座
1
路由器
28
五孔插座
2 笔记本电脑
29
16A三孔插座 1
空调
30
1 厨房主灯
抽油烟机
31
冰箱
32
五孔插座
5
洗碗机
33
垃圾处理器
34
厨房
净水器
35
微波炉
36 37
带开关五孔插 座
4
烤箱 电饭煲
38
热水壶
39
40
客卫
1 1
排气 照明
带防溅水盖五 孔插座
1 1
吹风机、电动 牙刷、剃须刀
智能马桶
装修开关插座布置汇总表
序 号
区域 开关 项目
插座
数 量
项目
1 入户花园 1 入户主灯 五孔插座
1
备用
2
1 客厅主灯 16A三孔插座 1
空调
3
1 吊顶灯带 有线电视接孔 2 电视、投影仪
4
1 吊顶筒灯
电视机
5
五孔插座
3
智能盒子
6
预留
7 8
网线插座
2
智能盒子 投影仪
9
投影仪
10
客厅
投影幕布
11
台灯
12
落地灯
13
五孔插座
9
手机充电
14
空气净化器
15
扫地机器人充
16
监控摄像头
17
扫地机器人
18
地插
1
电热茶几
19
20 21
餐厅
1 餐厅主灯 1 吊顶灯带
五孔插座
3 1
1 吊顶筒灯

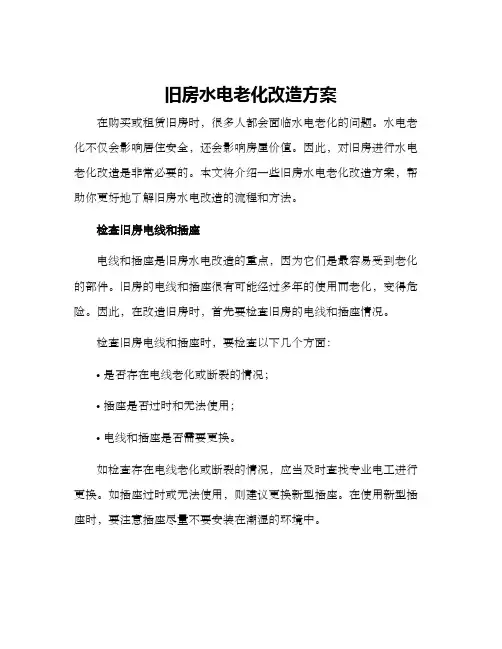

旧房水电老化改造方案
旧房水电老化改造方案在购买或租赁旧房时,很多人都会面临水电老化的问题。
水电老化不仅会影响居住安全,还会影响房屋价值。
因此,对旧房进行水电老化改造是非常必要的。
本文将介绍一些旧房水电老化改造方案,帮助你更好地了解旧房水电改造的流程和方法。
检查旧房电线和插座电线和插座是旧房水电改造的重点,因为它们是最容易受到老化的部件。
旧房的电线和插座很有可能经过多年的使用而老化,变得危险。
因此,在改造旧房时,首先要检查旧房的电线和插座情况。
检查旧房电线和插座时,要检查以下几个方面:•是否存在电线老化或断裂的情况;•插座是否过时和无法使用;•电线和插座是否需要更换。
如检查存在电线老化或断裂的情况,应当及时查找专业电工进行更换。
如插座过时或无法使用,则建议更换新型插座。
在使用新型插座时,要注意插座尽量不要安装在潮湿的环境中。
更换旧房电箱旧房的电箱一般都有一定的使用年限,可能会存在漏电等问题,所以更换旧房电箱也是重要的一步。
更换旧房电箱需要找到专业的电工进行操作。
在更换旧房电箱时,应注意以下几点:•是否符合国家电气安全标准;•是否符合旧房的用电需求;•选购品质较好的电箱。
更换旧房电箱是非常重要的,一旦发生漏电等问题,就会对居住环境及家人的安全造成巨大的威胁。
安装防水开关和插座旧房水电老化改造中,防水开关和插座非常重要。
防水开关和插座一般用于洗手间、厨房等湿润环境。
旧房的环境相对较潮湿,所以在重新进行水电改造的过程中,使用防水开关和插座非常有必要。
防水开关和插座具有防水、防污、防霉等功能,而且样式较多,能够满足不同环境的要求。
尤其是在旧房改造时,这些防水装置非常重要。
更换热水器、水管以及水槽旧房水电改造中,还需要更换热水器、水管以及水槽。
对于使用多年的热水器,很可能会出现热水不热、漏水等问题。
因此,在水电改造时,建议更换新的热水器,并且要选择较为节能的热水器。
旧房的水管和水槽也会存在老化问题,特别是在水管上面容易产生锈迹,从而影响水质。
装修电路之开关插座安装方法详解
装修电路之开关插座安装方法详解装修电路之开关插座安装方法详解电路改造是重要的隐蔽工程之一,在施工中,电路改造的工序比较复杂,很容易会出现一些安全隐患,因此电路改造施工过程必须严格按规范进行。
很多朋友在装修的时候没有考虑到入住后的实际需要,往往对电线插座的安装掉以轻心。
到了入住就后悔莫及。
因此,装修时考虑清楚,以免让电线插座给入住留下装修遗憾。
客厅卧室电线布线及开关插座布置规划 客厅电路改造:客厅需要安装的电线线路包括电源线、照明线、空调线、电视线、电话线、电脑线、门铃线等。
电线的位置需要事先考虑好,做好预留工作,一般来说,就在沙发的边沿处预留电话线口,在户门内侧预留门铃线口,饮水机、加湿器等设备预留电源口,一般情况客厅至少应留5个电源线口。
空调,DVD机等不拔插头都处于待机状态的东西最好装有开关的插座面板,这样不用的时候就直接关掉,不会浪费电。
卧室电路改造:卧室电路改造一般包括电源线、照明线、空调线、电话线和电脑线。
床头柜的上方预留电源线口,并采用5孔插线板带开关为宜,可以减少床头灯没开关的麻烦。
梳妆台上方应预留电源接线口(吹风机);另外考虑梳妆镜上方应有反射灯,在电线盒旁另加装一个开关;卧室灯具最好采用双控开关,一个安装在卧室门外侧,另一个开关安装在床头柜上侧或床边较易操作部位,这样晚上睡觉时就不用起身去卧室门旁边关。
客厅与卧室是人员集中的主要活动场所,家用电器点多,设计应根据建筑装修布置图布置插座,并应保证每个主要墙面都有电源插座。
1、插座数量预估 在考虑客厅与卧室等空间的插座时,应保证每个主要墙面均有一个5孔插座,以满足日常生活所需。
插座的位置应根据房屋的设计来确定,如电视背景墙位置的插座可适当多一些,其他位置的根据需要而定。
2、插座间距安排 如果墙面长度超过3.6m应适当增加插座数量。
墙面长度小于3.6m,插座可安置在墙面的中间位置。
设置电视出线插座的墙面(此墙面为电器摆放集中之处)应至少设置两个5孔插座,其中一个插座应与电视出线插座相靠近并与之保持0.5m以上距离。
水电改造清单
插座备注
开关 开关备注 闭路 闭路备注 2 1 不动 不动 1 1 不动 右移1米
网线端口
网线备注
电话线端口 1
电话线备注 不动
其他备注 暖气靠南墙 暖气靠南墙
2个不动 东边下方2个插座右移1米 西边南侧靠窗插座左移1米 西墙3个(含空调1个) 北墙1个 东墙2个 共保留2个,增2个,网
备注:黄色部分为需再次确认项目
1
次卧 书房 门厅 餐厅 主卫 次卫 厨房
5 4 1 1 1 5
1 1 1 1 1 1 2
不动 不动 不动 不动 浴霸开关 浴霸开关 不动 1 1 与网线共享1个端口 加壁灯1个
不动
不动 低处右侧 不动
4个不动 小阳台西墙上方加1个(洗衣机)
暖气归位(向北移靠墙) 小阳台西侧加洗衣机下水 口
28
11
家装电路布线的原则及室内装修电路图有哪些?
家装电路布线的原则及室内装修电路图有哪些?电路布线都隐藏在美丽的外壳之下,属于隐蔽工程。
很多人都不太关注美感,但是就可能存在很大问题,横平竖直是最基本要求,要按照电路布线图施工。
今天小编就为大家介绍家装电路布线的原则及室内装修电路图。
电路布线的原则:虽然电路布线是隐蔽工程,但是也是保持美感,横平竖直是基本要求。
布线的前提定位——基础开槽——开槽决定了布线走向,横屏竖直,避免横向开槽(影响墙的承重),需要横向布线时可以墙面开浅槽(不动到砖墙和混凝土),用绝缘电胶布包裹电线排布。
布线总原则——其实定位的时候就已经决定了布线的走向,布线的时候还是有很多讲究,材料上的把握,弯管之类的,一般采用线管暗埋的方式。
我们水电施工首先都依赖于这一张图纸,按照图上规划好的施工,才能确保房子电路安全,当然发现设计上有问题要及时纠正。
这一张是天花顶面的电路布置图,主要是连接顶面的灯饰,部分开关插座,以及空调等等的线路。
这是地面的电路布置图,地面和顶面还是有很大的不同,顶面尽量走捷径,节约电线,当然都是直线,因为直线永远是最短的距离,地面则是尽量横屏竖直,并且沿墙边走,主要便于检修,减少交叉,确保安全,同时避免后期施工时,如安装地板对电线造成误伤。
说完总原则,来说说布线的具体原则。
第一:强弱电的间距要在750px-1250px。
第二:强弱电更不能同穿一根管内。
第三:管内导线总截面面积要小于保护管截面面积的40%,比如20管内最多穿4根2.5平方的线。
第四:长距离的线管尽量用整管。
第五:线管如果需要连接,要用接头,接头和管要用胶粘好。
第六:如果有线管在地面上,应立即保护起来,防止踩裂,影响以后的检修。
第七:当布线长度超过15m或中间有3个弯曲时,在中间应该加装一个接线盒,因为拆装电线时,太长或弯曲多了,线从穿线管过不去。
第八:一般情况下,电线应与煤气管道相距1000px以上。
第九:一般情况下,空调插座安装应离地2m以上。
第十:没有特别要求的前提下,插座安装应离地750px高度。
最全房间开关插座布置表,太有用了
最全房间开关插座布置表,太有用了点击题目下方卓越健康免费关注,一个最贴心的健康小管家康康:装修过程中,对细节进行把握是关键。
▌一、玄关插座预留1个情景需求:为高端住宅玄关打造亮点,智能鞋柜安装必须一个插座。
开关与客厅开关处做双控情景需求:这样让下班回到家的主人伸手即能关灯,顺便做个遥控器开关,就更舒服了。
▌二、客厅插座1.电视2个2.空调1个(三孔带开关)3.沙发两侧各1个4.预留1至2个近期潮流:走地线,设置地面插座。
情景需求:客人待在客厅时,减少线路的视线干扰。
开关近期潮流:使用遥控器开关,可以少装两个开关模块。
情景需求:主人回到家人,只需用遥控器即能关灯休息。
▌三、厨房插座1.排烟机1个(三孔带开关)2.炉灶下1个(以防以后换为电器灶)3.水槽下1个(可以装小厨宝-“小型容积壁挂式电热水器”/垃圾粉碎器)4.水台边1个5.操作台上2一3个(用于小电器/带开关)6.微波炉1个(三孔带开关)7.消毒柜1个(三孔带开关)8.预留1个近期潮流:将插头设置在橱柜里面,既防水也美观。
情景需求:小孩子在厨房玩耍、或者大人在厨房手忙脚乱时,避免触碰这些插座。
开关1.吸顶灯2.操作台灯近期潮流:设置于门口/玄关处。
情景需求:晚上下班,开门就开灯。
▌四、餐厅插座1.电冰箱1个(三孔带开关)2.餐桌边1至2个3.预留1至2个近期潮流:插头设置在餐桌内。
情景需求:小孩吃饭途中下饭桌玩闹,不必碰到开关。
开关1.吊灯双回路控制2.装饰效果灯近期潮流:使用遥控与面板双开关。
情景需求:男女主人正在吃饭时,需要灯光效果进行气氛的调节。
▌五、卧室插座1.床头两边各1个(电话/床头灯)2.电视2个3.空调1个(三孔带开关)4.电脑1个(三孔带开关)5.预留1至2个近期潮流:使用地线,飘窗处便能使用插座了。
情景需求:躺在飘窗用电脑淘宝。
开关1.双控或双回路控制吸顶灯(门边和床头)2.装饰效果灯开关近期潮流:使用遥控与面板双开关。
水电图纸图例大全,电气、弱电、给排水常用图例
建筑水电学看图例,必须先知道图纸里各种样式符号的名称,我们通常称之为:图例。图例通常设计在【设计总说明】,也有部分图纸图例设计在平面图旁。建筑水电图纸识图必须先从图例看起,这是最基本,也是最基础的识图开始。图例里,包括了各种水与电在平面图的设计样式,如:开关插座、龙头地漏等。还有图例相对应的安装高度尺寸,比如开关插座的安装高度等,都可以在图例表里找到。
下面就给大家列出最常用的水电图纸图例:
电气图例:
建筑电气图例
建筑电气图器插座。上图中,左边图例,右边为相对应的安装高度。上面的开关插座高度,都可以借鉴使用。
弱电图例
弱电图例
给排水图例
给排水图例
常用字母符号大全
20年老电工详解最全毛坯房开关插座布局,还没装修的先马再看!
20年老电工详解最全毛坯房开关插座布局,还没装修的先马再
看!
很多了都说装修的时候插座要多装,实际上并不是这样的,插座可不是越多越好,装太多了反而是浪费,今天教大家如何合理地布局安排插座。
1、卧室
卧室一般是主卧、次卧、儿童房,三者的需求也是不一样的。
主卧:1个顶灯开关,床头灯插座2个,空调1个,电视2个,电风扇预留1个,床头柜两边充电插座各1个。
次卧或者是儿童房:1个顶灯开关,插座空调1个,写字台灯1个,床头柜两边预留1个,也可以不要。
2、书房
顶灯开关1个,网口插座1个,空调1个,可以在桌子下面装一个接线板,把电脑要用到的线全都汇集到一块,也好打理。
3、客厅
顶灯开关1个,电视、空调、电话、落地灯、沙发旁充电插座共6个。
4、卫生间
顶灯开关1个,浴霸开关1个,浴室灯开关1个。
吹风机1个,如果有电热水器和洗衣机,再各装一个。
5、厨房
顶灯开关1个,电饭煲、小厨宝、微波炉、油烟机、燃气热水器、备用插座,共8个。
建议可以将小电器汇聚到一块地方,用接线板更好。
6、餐厅
顶灯开关1个,冰箱插座1个,备用一个火锅插座,不要装地插。
7、阳台
顶灯开关1个,有洗衣池的就预留一个插座装小厨宝,洗衣机要是装在阳台也要留一个插座。
需要注意的是
1、冰箱、洗衣机、油烟机、小厨宝、空调等电器完全没有必要买五孔插座,上面的两孔一般都用不上的。
2、洗衣机、电热水器、电饭煲、微波炉等经常会用到,但是用完又会忘记拔插座的电器最好用带开关的插座。
安装水电图例大全
水电图纸图例大全,电气、弱电、给排水常用图例
建筑水电学看图例,必须先知道图纸里各种样式符号的名称,我们通常称之为:图例。
图例通常设计在【设计总说明】,也有部分图纸图例设计在平面图旁。
建筑水电图纸识图必须先从图例看起,这是最基本,也是最基础的识图开始。
图例里,包括了各种水与电在平面图的设计样式,如:开关插座、龙头地漏等。
还有图例相对应的安装高度尺寸,比如开关插座的安装高度等,都可以在图例表里找到。
下面就给大家列出最常用的水电图纸图例:
电气图例:
建筑电气图例
建筑电气图例中,插座的分类一般用字母来代替,比如普通插座旁多了一个字母R,则用来表示热水器插座。
上图中,左边图例,右边为相对应的安装高度。
弱电图例
弱电图例给排水图例。
开关插座布置表教程文件
开关插座布置表收集于网络,如有侵权请联系管理员删除收集于网络,如有侵权请联系管理员删除预留1~2 玄关预留 1有线客厅、各卧室、书房电话客厅、各卧室、餐厅、主卫、书房网络客厅、各卧室、餐厅、书房四个整体音响客厅、各卧室、餐厅、主卫、书房、厨房、观景阳台AV共享客厅、各卧室、书房弱电集中布线﹝卫星电视线路预留)二室两厅/开关插座布局图及说明收集于网络,如有侵权请联系管理员删除编号单品名称餐厅客厅主卧卧室卫生间厨房阳台1阳台2走道合计单联单控开关 1 1 1 1 3 单联双控开关 1 1 双联单控开关 1 1 1 1 4 双联双控开关 1 1 1 3 三联单控开关0 三联双控开关0收集于网络,如有侵权请联系管理员删除10A三极插座 1 1 1 10A三极插座带开关 1 1 1 2 10A两位两极插座 3 4 3 1 11 10A二、三极插座 4 8 7 6 1 5 1 2 1 35 10A二、三极插座带开关0 16A三极插座(带开关) 1 1 1 1 4单联电视插座 1 1 1 1 4 单联电话插座 1 1 1 1 4 单联信息插座0 电话 + 信息插座 1 1 2 合计7 17 17 14 5 8 1 3 2 74多位开关:几个开关并列,各自控制各自的灯。
往往也称:双联、三联,或一开、四开等。
双控开关:收集于网络,如有侵权请联系管理员删除二个开关在不同位置可控制同一盏灯,如位于楼梯口、大厅、床头等,需预先布线。
夜光开关:开关上带有荧光或微光指示灯,便于夜间寻找位置。
注意:带灯开关较贵,与日光灯、吸顶灯配合使用时,会有灯光闪烁现象;荧光几年以后则会变暗。
调光开关:可开关并可通过旋钮调节灯光强弱。
注意:不能与节能灯配合使用。
10A:满足家庭内普通电器用电限额。
16A:满足家庭内空调或其它大功率电器,注意:电器的插头规格。
插座带开关:可以控制插座通断电;也可以单独作为开关使用。
多用于常用电器处,如微波炉、洗衣机等,还有用于镜前灯。
全屋46个水电定位布局,我一个不差倒背如流,谁敢说我门外汉!
全屋46个水电定位布局,我一个不差倒背如流,谁敢说我门
外汉!
全屋46个水电定位布局,我一个不差倒背如流,谁敢说我门外汉!
装修是个慢工出细活的工程,我们需要在装修前就把每个细节考虑周到,才能胸有成竹地应对装修中可能出现的问题。
尤其是全屋的开关插座布局,装修中少了一个,装完了住进去都得有罪受。
所以,今天小编就把新房装修中我们要装的插座开关一个个数清楚,让大家心里有数,装修不慌!
一、全屋水电定位+安装高度
二、各区域插座开关布局
1、玄关
2、客厅
3、主卧
4、次卧一
5、次卧二
6、厨房
7、主卧卫生间
8、公共卫生间
9、楼梯
10、生活阳台
11、露台
12、户内设备、管线留洞尺寸
13、主卫设备及安装位置尺寸
14、次卫设备及安装位置尺寸。
家装常见一开单控开关一开双控开关二开单控开关五孔插座五孔一开接线图
家装常见一开单控开关/一开双控开关/二开单控开关/五孔插座/五孔一开接线图
1、一开单控开关
2、一开双控开关
一开双控开关常用于两个开关控制一盏灯,双开双控,多开双控接线原理差不多。
3、二开单控开关
4、五孔插座
五孔插座是最常用的插座,接线比较简单。
5、五孔一开接线图
五孔一开以前经常用在当做一个插座还控制一盏灯,但是现在好多人也用来把开关控制插座,附两种接线图。
接线的时候注意火线零线位置注,接线图仅供参考,不同的产品接线图可能有所不同,建议大家参照所购买的产品的接线图进行安装。
一般产品说明书上面都有备注安装图纸及说明。
1。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
水电改造开关插座排布图
装修时,开关插座布位是否合理,直接影响到入住后生活的方便。
虽然水电改造前我们无法做到完美布局,但提前知道开关插座位置排布图,反而能为你省不少事儿。
一、确定开关位置,首先要确定3件事儿:
1、空间的角色:比如主卧、次卧、客厅、书房、厨卫
2、电器、家具位置摆放:比如电视、冰箱、橱柜、书架、壁柜
3、家庭成员生活习惯:比如边看电视边玩手机
这些布局以及生活习惯,决定了装修时开关的数量、距离以及种类的选择。
二、开关数量是由室内面积决定:
室内插座数量一般按照每2㎡一组(一个开关,一个插座)来计算,比如100㎡的房子插座数量为50组,就能满足需求。
当然,这也要根据实际需求来确定,有的家庭电器较多,100㎡也有可能用到66个左右。
三、间隔与高度
1、间隔:家用电器电源线长度在1.5m-2m,所以插座每隔3m保留一个即可。
这样能保证在使用电器时不用额外加接线板。
2、高度:插座安装高度,一般在距离地面30cm,但也要根据实际情况安排。
①桌子、柜子附近,应安装在桌子水平面上15cm处,并且同一墙面插座,要尽量安装在同一高度,保证美观度。
②墙面安装的电视插座要考虑到电视柜的高度,一般距离地面100cm-110cm
③洗衣机的插座距离地面120cm-150cm
④冰箱插座距离地面150cm-180cm
⑤空调、排气扇等插座距离地面190cm-200cm
⑥热水器插座,应在热水器右侧距离地面140cm-150cm处安装,记得选用双极开关以确保安全!
⑦阳台插座距地应当在140cm以上,而且尽可能避开阳光和雨水范围,防止暴晒和进水。
四、插座数量与位置
1、玄关插座
玄关插座预留1~2,别省,最好跟客厅做成双控的,这样能随时关灯。
2、客厅插座:
电视2个,记得要预留机顶盒和网线的开关空调1个,选3孔带开关的插座
沙发两侧各1个,方便手机充电
预留1至2个给电风扇或电暖扇
3、厨房插座:
排烟机1个,跟空调一样,3孔带开关插座水槽下1个,给小厨宝留着
操作台上2~3个,给电饭煲、电水壶之类电器使用
微波炉1个,微波炉功率大,需要3孔带开关
预留1~2个,现在流行安装到橱柜里,放微波炉、面包烤箱,方便又美观吸顶灯开关1个
4、餐厅插座:
电冰箱1个,3孔带开关
餐桌边1~2个,便于边吃饭边玩手机/看电影
预留1~2个,便于多人使用
餐厅吊灯开关1个
餐厅装饰灯开关1个
5、卧室插座:
床头两边各1个,便于两个同时使用
电视2个,可不预留,有的卧室不放电视空调1个,3孔带插座
电脑1~2个,3孔带插座
预留1~2个
双控吸顶灯及开关1个
台灯或装饰灯开关1个
6、书房插座:
电脑1~2个
空调或电扇1个书桌边台灯1个预留1~2个
7、卫生间插座:
吹风机、刮胡刀充电1个
马桶1个
吸顶灯、开关1~2个
预留1个
提前做好插座布局真的很重要,总不能到用时还得增加接线板,既影响美观,又不实用的好吧!。
