电柜除湿防潮系统解决方案
电柜除湿防潮系统解决方案
最大3.5KW
电柜除湿系统解决方案
控制方案2
KSH + Tempcon
方案特点
L N
FUSE KF-32L RS485 通讯 1. 精度高，可视化操作。 2. 温度控制仪规格选择范围宽。 3. 温度控制仪可选带RS485通讯功能，通过上位机达 到远程监控。 4. 可通过温度控制仪上限输出设置报警和风机散热降 温功能。 5. 加热器分散安装设置，具有冗余特性和加热效果均 匀的特点。 6. 通过温度控制仪输出控制加热器最大可控制750W 。 750W 以上参照<方案3>。
电柜除湿系统解决方案
控制方案1
KSH + KTC
方案特点
L N
FUSE KF-32L 性价比高，经济适用。 安装简便，节省配线，提高效率。 温度控制器带LED指示灯，可确认工作状态。 加热器分散安装设置，具有冗余特性和加热效果均 匀的特点。 5. 温度控制器内部原理图： 1. 2. 3. 4. KTC-30/50/90 FAN 蓝色LED指示灯 NC
FAN
KSH
KSH
KSH
KSH
最大750W
电柜除湿系统解决方案
控制方案3
KSH + Tempcon + Relay730
方案特点
L N
FUSE KF-32L RS485 通讯 1. 精度高，可视化操作。 2. 温度控制仪规格选择范围宽。 3. 温度控制仪可选带RS485通讯功能，通过上位机达 到远程监控。 4. 可通过温度控制仪上限输出设置报警和风机散热降 温功能。 5. 加热器分散安装设置，具有冗余特性和加热效果均 匀的特点。
KTC上限控制
KTC下限控制 FAN
蓝色LED指示灯
变电站高压开关柜柜内除湿改造方案
变电站高压开关柜柜内除湿改造方案
一、概述：
普通加热型除湿器，是将环境温度升高使得空气中能容纳更多的水份，从而防止水汽在柜内凝露。
但事实上，空气中的水份一直停留在柜内，当环境温度急剧下降时，便会使得水份重新凝露于电气设备表面上，电气设备依然有较大风险。
二、改造方案：
我公司的改造方案是在开关柜内加装开关柜除湿装置。
加装除湿装置的工作只需要增加除湿装置的工作电源、传感器及除湿装置的固定。
对柜体原有结构不作任何的改动。
三、除湿装置工作原理：
开关柜除湿装置的工作原理是主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排出柜体，从而克服了普通加热型除湿器的缺点，实现了真正的除湿。
通过减低空气中含水量，使相对湿度和绝对湿度同时下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生，也不会因高温而加速柜内器件及柜体的老化。
除湿装置把被动防止凝露方式,改为主动引导凝露，有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，保证电网安全运行。
配电室进水防潮应对方案
配电室进水防潮应对方案第一篇：配电室进水防潮应对方案电气运行环境治理配电室进水防潮应对措施摘要：受亚热带季风气候的影响，我国部分城市极易遭恶劣天气袭击，会出现严重内涝，导致配电室进水，严重时整个配电室都会被雨水淹没。
配电室进水或被水浸泡后，不但会毁坏配电设备，甚至会引起因突然停电和电泄漏而引发的安全事故。
赛普瑞凭借多年电气环境治理经验，提出应对城市建筑物地下配电室进水防潮的的应对措施。
关键词：配电室进水；配电室防潮；赛普瑞；电气环境治理；应对措施随着我国经济建设的发展、城市化进程的加快、以及电力事业的技术突破，避免大型设备运行噪声的干扰，将配电室、空调等大型公共设备置于地下空间成了众多建筑的首选。
但是，由于我国气候情况的复杂，尤其在雨季季节，部分城市极易遭恶劣天气袭击，出现严重内涝，导致配电室进水，严重时整个配电室都会被雨水淹没。
配电室进水或被水浸泡后，不但会毁坏配电设备，甚至会引起因突然停电和电泄漏而引发的安全事故。
针对配电室进水，赛普瑞电气运行环境治理团队经多年研究提出了以下应对措施。
1以设置在地面的箱式变压器代替地下室配电房箱式变压器是近年来引进的国外先进技术，相对于配电室，其面积小，结构紧凑，外形美观，造价低廉。
将箱式变压器设置在地面绿化带中（因防火等方面的要求，与建筑物的距离应符合有关技术规范）就很好地解决了变配电设备被水淹没水浸的问题。
这样用箱式变压器代替地下室配电房还可以将原来用于做配电室的地下室面积节约出来用作停车场销售或者租赁，给业主带来了较好的经济效益。
另外，此种方法大大地节约了工程造价，并提高了建筑物供电的安全性和可靠性。
2以混凝土自防水配合架空层和夹壁墙相结合的构造防水设置对配电室上层楼板做大范围的室内防水处理，以防止水份从上层进入配电室，有效解决上部结构施工过程中和工程建成后的配电室进水问题。
这种做法是将混凝土墙改为自防水混凝土。
地面全部用砖砌地垄墙架起迭合楼板，板上布设一定数量的地漏。
浅谈高压配电室的防潮除湿治理
42ZHIHUAI 2019.10水泥土褥垫层，布置如图1所示。
1.桩端埋置深度桩端埋置在较硬土层中，即桩端持力层应选择较坚硬土层。
进入持力层的桩端全断面长度应根据不同土质选择不同的长度，即：（1）粘性土、粉土，进入持力层的全断面桩身长不宜小于2d（d 为桩径，下同）；（2）砂土，进入持力层的全断面桩身长不宜小于1.5d。
当下部存在软弱下卧层时，设计桩端以下较硬持力层厚度不宜小于3d。
结合该工程实际情况，桩端埋置深度选取2.85m。
2.单桩承载力计算增强体单桩竖向承载力特征值计算公式如下：式中：Ra—单桩竖向承载力特征值，kN ；μP —的周长，m ； q si —桩周第i 层土的侧阻力特征值，kPa ；l Pi —桩长范围内第i 层土的厚度，m；αP —桩端端阻力发挥系数；q P —桩端端阻力特征值，kPa ；A P —桩的截面积，m 2。
3.复合地基承载力计算复合地基承载力计算公式如下：式中：f spk —复合地基承载力，kPa ；λ—单桩承载力发挥系数；R a —单桩竖向承载力特征值，kN ；A P —桩的截面积，m 2；β—间土承载力发挥系数。
4.结果经计算，该工程复合地基承载力为138kPa，满足挡土墙对地基的承载力要求。
为了让钢筋混凝土方桩与桩间土形成复合地基，保证桩与桩间土能共同承担上部荷载，在挡土墙底板底面与预制钢筋混凝土方桩顶之间设置一层褥垫层，褥垫层厚度为300~500mm，材料可选用水泥土、碎石垫层等，结合该工程防渗要求，选用水泥土作为褥垫层。
5.桩基检测桩基工程完成后，均需进行复合地基承载力和桩身完整性检测，检测方法和检测结果均需满足《建筑地基处理技术规范》及其他国家标准要求。
五、总结预制方桩具有施工速度快、施工质量好控制的优点。
同时可充分发挥桩间土的作用，防止由于桩体和桩间土的不均匀沉降，造成桩间土下沉，在底板和土基之间形成空洞，影响地基的防渗安全。
和一般桩基处理方案对比，可有效缩短施工工期、节约成本、保证工程质量，是一种较好的复合地基处理方案■（作者单位：江苏省鸿源招标代理股份有限公司 210019 宿迁市水务勘测设计研究有限公司 223800 江苏省骆运水利工程管理处 223800 江苏省防汛防旱抢险中心 210000）浅谈高压配电室的防潮除湿治理蒋金城一、概述淮安抽水站变电所为一座110kV 变电所，工程位于淮安水利枢纽院内，系淮安枢纽内江水北调、南水北调东线淮安一、二、三、四抽水站等工程专用变电所，承担着对装机容量约32500kW 抽水站及淮安水利枢纽内其他水利工程的供电保障任务，工程自运行以来，在江水北调、南水北调及流域地区抗旱、排涝、调水等任务中发挥了重要作用。
35KV变电站--开关柜除湿方案
35kV开关柜除湿改造方案一、工程项目名称35kV开关柜除湿方案二、项目来源解决变电站35KV开关柜内部潮湿局部放电等问题。
三、现场堪察情况及解决方案（一）勘察情况〃勘察范围：变电站35kV开关柜（二）现场情况与分析现场照片：35kV开关柜母线室—湿度72%据现场情况, 母线桥架内部湿气聚集并导致局部放电原因分析如下：（1）该变电站为相对封闭式设计，由于电缆地沟与开关柜相通，产生烟囱效应，环境温差过大时，极易使潮湿空气汇集于开关柜内，极易使湿热空气汇集于开关柜内部，导致开关柜母线室潮气较为严重，长期以来容易引起开关柜母线室潮湿空气聚集，导致母线与外部壳体绝缘距离减小，从而产生局部放电现象，对变电站的运行存在安全隐患。
（2）在环境湿度较大时，开关柜母线室潮湿现象更为严重，对变电站的运行存在安全隐患。
●针对室内开关柜内部湿度过高，并存在潮湿空气聚集现象，我公司针对此类问题进行了系统的技术分析，需要构建有效的环境监测与智能控制系统。
●HK-SEPRI-T型顶置式除湿装置是针对开关柜运行温湿度环境改善并预防凝露现象而专门研制的高新技术产品。
本装置采用微处理器控制技术，独立式自控顶置式除湿装置，不仅能同时对环境温湿度进行监测，并通过LED数码显示，还可通过按键对温、湿度分别进行相应的设置并显示。
凝露水份采用雾化技术强制蒸发，安全排出。
本装置是保障智能电网高效、安全运行的首选除湿设备。
装置功能：1)对环境温、湿度进行实时温湿度监测。
2)对开关柜顶部加装为其独立设计、制造的大功率专用顶置式除湿装置。
3)故障告警输出接口。
4)凝结水分采用雾化技术，自动雾化隔离排出，无需敷设排水管路。
（三）用户要求1）解决开关柜内部空气潮湿问题，提高安全可靠性。
2）顶置式除湿装置为独立一体化控制设计。
（四）解决方案经实际的现场勘查及变电站的工作人员的反映，我公司拟定了以下解决方案。
通过加装HK-SEPRI-T型顶置式除湿装置以解决开关柜的凝露问题。
110kV变电站电力设备整体除湿方案
天津市某110kV变电站电力设备整体除湿方案摘要：开关柜、母线桥架、端子箱等电力设备是变电站的最基本的电力设备，但是随着运行年限的增加和部分组部件老化的加剧，运行缺陷或隐患日益凸显，主要是运行环境潮湿和空气绝缘距离较小两方面原因。
本文主要介绍了某110kV变电站的潮湿解决方案一、前言：赛普瑞电气运行环境治理团队应当地供电公司邀请解决某110kV变电站开关柜、母线桥架等电力设备的潮湿问题。
二、现场勘察该110kV变电站位于天津市西北部，海河水系中下游，气候为暖温带大陆性半湿润季风气候。
年平均气温为11.6度，1月平均气温为-5.1度，7月平均气温为26.1度。
年平均降水量为606毫米，四季温湿度差较大。
该110kV变电站内有2台主变，35kV高压室内有开关柜及母线桥架，一楼共8面开关柜、3路母线桥架;二楼共11面开关柜、2路母线桥架。
高压室每层约300平方米，配有通风风扇及空调。
该变电站采用室内站设计，电源进出线间隔及主变间隔引线基本采用封闭母线桥架形式进行连接，随着运行年限的增加和部分组部件老化的加剧，运行缺陷或隐患日益凸显。
现场照片：图1 一楼---35kV开关室图2 二楼---35kV开关室图3 通风风机【一楼】图4 门窗、空调三、凝露原因分析1.变电站高压室均设置有门、窗、通风风机，部分位置密封不严，对于防潮防湿存在影响。
2.室内虽已加装了空调，但对室内除湿效果不明显。
雨季或外界环境湿度较高时，墙壁透气栅和门窗缝隙使高压室内空气与外界空气直接相通，户外高湿度的空气直接渗透进高压室，室内湿度增大。
且部分潮湿空气易沿柜体缝隙进入开关柜。
3.柜内湿度较高、温差较大时，会使柜体内的环境空气的不饱和水蒸气瞬间饱和，在柜内元件上形成凝露。
4.开关柜与母线桥架相通，柜内大多都安装有加热驱潮装置，柜内潮湿空气经加热继续向上蒸发，进入开关柜上方的母线桥架，而母线桥架内无任何加热或驱潮装置，虽然母线筒开设有不同形式的通风孔，但由于其大多设在母线筒两侧，而且相对较小，母线筒内外气压相同，利用自然通风的原理实现通风驱潮的用意基本达不到，不能实现良好的通风驱潮作用。
对比多种配电柜除湿方法,哪种是比较有效的？
对比多种配电柜除湿方法，哪种是比较有效的？配电柜在很多场所都会被用到冷库，地下室，隧道，地下管廊，生产车间等等，这些配电柜使用者在使用配电柜过程中会遇到同一个问题——配电柜受潮，有的配电柜潮湿特别严重，周围的线缆被霉点覆盖，配电柜内的金属元器件也是锈迹斑斑，而且还经常出现跳闸的情况，有的甚至还引发火灾。
有些用户虽然及时采取了配电柜除湿治理措施，比如柜内安装电加热器，挂驱潮剂，安装风机，用胶泥封堵等，但是效果却不尽人意，究其原因主要是潮湿治理的方法存在不妥，表现在以下几个方面：1）用电加热器，对设备内部进行加热，以解决凝露现象，但是这种方法并不能从根本上消除凝露，原因在于这种方法只是增加空气中水蒸气的不饱和程度，并没有将柜内的水汽排出。
2）用驱潮剂，在柜体内悬挂硅胶袋，或者是其他的吸水材料，然而实际因为其吸水效果有限，且吸收的水分很难排出，所以效果往往并不明显，维护工作量增加。
3）用风机，通过空气的对流与外界干燥的空气进行交换达到降低电气柜内湿度，环境湿度较大时不起作用，易造成造成尘土、污秽进入不能实现防潮目的。
4) 用胶泥封堵只可以减少水汽进入，并无法杜绝潮湿空气的进入。
不合理的配电柜除湿方法带来的结果就是配电柜除湿没有效果，一般来讲，配电柜电气设备运行环境中的潮湿、积水是影响电气设备稳定运行及使用效率的主要因素。
通过大量实地勘察，电气设备运行环境中的潮湿、积水主要成因如下：◎地理环境——山区、湖泊、低洼地带等地质因素。
◎与气象气候——雨、雪、雾、霜等因素。
◎封闭式结构——电气柜各器室封闭式结构，且相互独立，柜内空气流动性差，湿气易凝结。
◎通风系统——电缆半层/地沟加装的通风系统加速了与外部潮湿气体的循环，使大量潮湿空气更容易进入。
◎电气设备密封不严——电气设备与电缆半层/地沟连接部分密封不严，电缆半层/地沟潮湿气体沿缝隙进入电气设备内。
所以解决电气设备防潮除湿必须从多方面考虑：①设备的相对密封处理；②潮湿空气来源的预防；③柜内久聚潮湿空气的除湿治理。
配电柜里回潮怎么处理-
配电柜里回潮怎么处理?在配电箱、开关柜、户外端子箱等小型输变电设备中，空气潮湿简单造成金属体生锈腐蚀，缩短设备使用寿命。
密封箱体内的绝缘距离紧凑，假如空气太潮湿导致凝露，还会造成跳闸甚至烧毁设备的严峻后果。
在我国南方沿海地区以及秦淮线四周地区，空气水分多，用传统加热和排风除湿方法都难以奏效，特殊是柜内外产生很大的温差或是梅雨潮湿季节，会发生严峻的结露，直接威逼到输变电设备的平安运行。
通过大量实地勘察，我国电力运行系统环境普遍存在潮湿、积水问题，而这种恶劣的电气运行环境，对电气设备的使用寿命及电力系统运行环境极为不利，如：开关柜受潮闪爆，配电柜受潮霉变腐蚀，配电柜、配电箱内潮湿、凝露，母线桥架电气短路，电缆沟潮湿积水现象多有发生。
怎样才能有效的解决此类问题、使电气运行环境达到最佳状态，降低电力系统运行隐患？一、改善配电室环境。
1、配电室内严禁堆放杂物，做到室内设备无积灰、油泥、地面无积尘、无积水，环境清洁整齐。
2、配电室内照明足够良好、通风设备良好。
3、配电室室内环境温度不应超过40摄式度，相对湿度应小于80%。
4、配电室内排水通畅，屋面、地下无渗水漏水现象。
防虫、防鼠设施完善。
5、配电室做防水隔层处理。
二、安装除湿设备。
1、除湿机。
由风扇将潮湿空气抽入机内，通过热交换器，此时空气中的水份冷凝成水珠，变成干燥的空气排出机外，如此循环使室内湿度降低。
2、空调抽湿设备。
抽湿就是利用空调的低温冷凝作用，用空调改装一下，冷凝器和蒸发器可以分开放在同一间屋子里，蒸发器做好集水防止二次蒸发，集水容器弄个小水位开关，掌握个小水泵，积到肯定程度就抽出排放，假如下水便利的话，直接连接到下水管道就可以了。
假如需要掌握室温的话冷凝器可以装到户外。
3、在配电柜内安装温湿度掌握装置。
装入温湿度掌握装置后，温湿度掌握器会依据配电柜内部的湿度，进行检测，当检测湿度过大时，会启动加热回路，让加热板工作，以防止凝露。
高压配电室防潮除湿方法及治理措施
2.6配电房中加装防潮除湿设备
在配电室中防潮除湿设备主要包含空调、工业除湿机两种。空调有着制冷、制热的作用，并且还有一些带独立除湿功能的空调也可以进行除湿，工作原理在室内空气流过室内蒸发器的时候，在蒸发器冷却降温作用下，空气的温度将会降至露点温度以下，使得空气中的水凝结成结晶水析出，以实现除湿。工业除湿机主要是由压缩机、热交换器、风扇、盛水器、控制器所构成的，原理是室内空气由风扇吸入，经过空气过滤网的过滤之后，在冷却蒸发器上实施降温除湿，把空气中的水凝结成结晶水析出，降低空气相对的湿度。因为水的冷凝过程是要带走一部分的热量，使得有效的降低了其空气温度，为使得空气温度、湿度恢复到适宜状态，工业除湿机就对经过冷凝机空气实施加热，提升空气的温度，提高除湿机除湿的效果。
高压配电室的防潮和除湿措施21结合实际情况选择合理的防潮装备在现阶段配电网自动化终端类型的不断增多使得人们对配电网自动化终端的防潮除湿也是更加重要一些防潮除湿设备也在不断增多我们的运行维护人员在进行设备选购的时候应按照实际情况对各厂家产品质量和性能进行对比选择出合理设备实现自动化终端防潮除湿
高压配电室防潮除湿方法及治理措施
控制柜除湿防潮技术方案
控制柜除湿防潮新技术方案控制柜除湿防潮恒温加热器外形结构适用于电力电器控制柜(箱）加热防潮、干燥箱的除湿防潮、干燥器、电热加湿器、电器仪表防潮加热、监视器防潮、电烤箱医疗设备、家用电器等等.控制柜除湿防潮恒温加热器技术参数工作电压: DC/AC 12、24V 及 DC/AC 110、220V、380V、或致电三达订制特殊规格参数的加热器和温湿度控制器居里温度：85～220℃表面温度：60~190℃最小尺寸：25×25×10(mm)额定功率:10～200W （功率的选择请来电咨询）控制柜凝露原理分析开关设备内部发生凝露引起爬电、闪络事故，一般发生在以下几种情况:①地区湿度高，气候温度变化大,开关柜底部潮湿,有的电缆沟甚至有积水；② 有的开关柜在地下室,湿度比较高，柜体内温度特别是接近地面的温度低于环境温度；③ 有的设备处于暂时停运状态，电柜内小环境温度就比周围环境温度低，在其表面就极易形成凝露，在这种情况下，一旦送电投运，事故就随之发生。
什么是凝露？所谓凝露现象是指柜体内壁表面温度下降到露点温度以下时，柜体内壁表面会发生水珠凝结现象.这个现象称之为凝露.凝露是否发生取决于室内温度、柜内温度、相对湿度以及露点温度。
什么是露点温度?露点温度是指在一定温度的空气中，水蒸汽的最大含量称为[饱和水蒸汽量］，此时的空气成为［饱和空气]，饱和空气温度下降时，空气中的水蒸气将凝结成水珠。
含有水蒸气的空气的饱和温度，称之为露点温度。
请参考温度、湿度、和露点的相关数据表(1)从表1可以看出：①在一定的温度条件下,空气中的相对湿度越高，结露的温度越是接近环境空气温度,也就是说，环境温度愈接近露点温度，凝露就越容易发生。
②不管空气中的温度如何，形成结露的露点温度始终是低于环境温度.从凝露发生机理与表我们可以得出结论：① 要想防止凝露的发生，必须使不允许发生凝露部位的表面温度始终高于其周边的环境温度。
对开关设备而言，为防止开关柜内部发生凝露,只要保持开关柜体内部的温度始终高于外部环境温度即可。
户外箱柜内部环境除湿技术方案
电力系统户外箱柜内部环境治理——技术方案珠海领航电气有限公司2017-12-04一、项目背景随着社会的发展和人民生活水平的不断提高，电力用户对供电可靠性和电能质量提出了更高的要求，供电可靠率必须达到99%以上，继电保护和自动装置动作正确率应在98%以上，户外电气箱柜作为室外电气设备与室内测控、保护、通信等设备连接的中间环节，起着极为关键的作用，其工作的稳定性将直接影响到电网的运行安全。
然而户外箱柜由于长时间在室外运行，长期承受风吹日晒雨淋，工作环境较为恶劣，往往存在箱体漏水，电缆进线封堵不严，封堵不规范等问题，特别是采用有机防火泥进行封堵的箱柜多数存在老化脱落现象，不能阻挡潮气及小动物侵入，致使二次线受潮锈蚀，辅助接点转换不良引起操作不能顺利进行，易发生误发信号、保护误动、直流接地等故障，严重威胁电网的安全运行。
户外设备内部环境现场图片：通过对户外电气箱柜内的受潮锈蚀、小动物入侵的原因进行分析，发现主要存在以下问题：1、多数箱柜存在底部封堵不严密，防火泥龟裂、脱落等问题，易造成潮气及小动物侵入；2、有些箱柜的螺丝采用铁质材料，易锈蚀，部分箱柜的箱门尺寸不匹配，不紧密，易松动；3、部分箱柜还采用传统的加热器用于防潮驱潮，除湿效果差；4、部分箱柜因当初设计的缺陷，进行驱潮操作极不方便；针对上述问题，我公司结合多年电力设施监测及实施经验，自主研发出一套针对各类电气柜内部环境治理的整体解决方案，采用内除外堵相结合的科学模式，通过新型冷凝除湿技术的方法来预防和控制柜内凝露的产生，同时结合新型的高分子封堵材料对柜底的电缆入口处及缝隙进行完全密封，能有效防止潮湿空气或小动物从柜底进入柜内，这种方法可以大大提高设备的安全性、可靠性及防潮能力，给设备营造了一个良好的电气工作环境。
解决现有防火泥等封堵材料存在易脱落、密封效果差、小动物侵入、箱柜内部凝露等现场问题，大大提高设备安全健康运行水平，减少运行人员的设备维护工作量，为电网设备安全稳定运行奠定了基础。
kV变电站kV高压室开关柜整体除湿方案
k V变电站k V高压室开关柜整体除湿方案This model paper was revised by the Standardization Office on December 10, 2020110kV变电站35kV高压室、开关柜整体全自动监控除湿方案一、方案目的1.解决35kV高压室、开关柜、母线桥整体潮湿等问题提出方案。
2.除湿设备为一体化控制设计，全自动监控。
二、勘察情况1.气候环境永城市位于河南山东江苏安徽四省交界处，属于暖温带亚湿润季风气候，四季分明，光照充足，气候温和，雨量适中。
春季温暖大风多，夏季炎热雨集中，秋季凉爽日照长，冬季寒冷少雨雪。
这里常年平均气温在14℃左右，年平均日照时数为2200-2400小时，年降水量700毫米左右，无霜期在207-214天之间。
2.现场勘查35kV高压室照片开关柜顶部照片母线桥因为潮湿空气严重爆炸痕迹照片图4.室外环境湿度为42.5%图5.室内环境湿度为69%较高开关柜顶部湿度为65%较高三、35kV高压室、开关柜、母线桥内部潮湿原因分析根据勘察情况和现场照片，室外湿度最低42.5%、室内湿度为69%、开关柜顶部湿度最大为65%。
现场工作人员反映在夏秋季节，一天温差可以达到15℃。
该变电站为相对封闭式设计，在夏秋季节中环境温差较大，容易在开关柜、母线桥架内部封闭部分产生潮湿空气，由于长时间的潮气聚集，会导致开关柜内部或顶部盖板产生凝结的水份或者开关柜局部放电。
在下雨天或环境湿度较大时潮湿现象更为严重，容易引发开关柜或母线桥架局部产生放电现场对开关柜运行存在安全隐患。
当地环境温差可以达到15℃，该变电站为相对封闭式设计，在下雨天或变电站地理结构等问题，容易在开关柜、母线桥架内部封闭部分产生潮湿空气，长时间的运行会引起潮气聚集；对开关柜、母线桥架及整个变电站的安全运行环境存在影响，所以开关柜和母线桥架顶部必须安装除湿装置，并且对高压室内部进行设计除湿装置。
柜内电气设备受潮危害及防潮措施
柜内电气设备受潮危害及防潮措施电气设备的潮湿环境是电气设备失效发生的主要原因之一。
由于机房等空间潮湿且通风不良，可能会导致在柜内电气设备出现大量的水气，进而引发电气故障。
本文将探讨柜内电气设备受潮危害及防潮措施。
1.电气设备的绝缘性能的下降由于柜内空间潮湿，会导致电气设备表面的绝缘性能下降，进而可能导致电气设备出现漏电、短路等问题。
2.电气设备的腐蚀柜内的水气会腐蚀电气设备中的金属部件，对电气设备造成不可逆的影响。
如果柜内空间潮湿的情况长期存在，会导致电气设备长期处于一种不利的环境中，可能造成电气设备的损坏。
特别是一些机房等空间，如果长期处于潮湿状态，其所安装的设备将面临严重的损坏和失效风险，甚至可能引起事故。
1.柜体本身的对防潮能力柜体表面材质和内部板材防潮效果是影响柜内防潮的最基础的因素。
一般来说，工业柜侧板多采用铝型材，超高密度芯板等耐腐蚀能力强的材料。
柜内板材一般采用导电污染小的静电绝缘材料，以防止静电吸附尘土污染板面增加电气部件感度。
2.柜内空气循环的调整空气循环当然不是防潮的最终办法，但将空气流通起来可以有效提升电气设备的干燥程度。
可以通过机房空调调节、机柜专用通风设备的使用、通风孔的排放等，以调节柜内空气流通，并通过柜顶或底部的通风扇等设施，把机柜内部产生的热量和水气排除出去，降低机柜内部温度，也是防潮的一种办法。
3.柜内电气设备的密封安装机柜时，在所有接口处均需保证密封性，并在机柜顶部、侧板等处使用水封、防水胶条等密封措施。
这些密封措施可以有效避免水气的渗透和柜内的湿度，从而提高电气设备的稳定性和安全性。
4.防潮箱和干燥剂的使用在某些机房和特殊环境中，可以通过安装防潮箱等设备，完全防止潮湿影响。
同时切换设备放置干燥剂、稻草包等除湿吸潮材料，通过吸收周围气氛中的水分得到降湿的效果。
硅藻土、方格除湿剂等是除湿材料的常用选择。
三、结论针对机房及柜内电气设备运行环境，必须做到干燥、通风好，随时保证设备运转的稳定性。
配电室防潮整改方案
配电室防潮整改方案
配电室湿度过大，会出现凝露、潮湿等现象，可能会影响到电力设备的运行，甚至引发电气火灾等事故，危害到现场工作人员的生命安全和企业的财产安全。
为此必须实施一套配电室防潮整改方案来确保场地系统的安全。
电气设备长时间暴露在大气中，湿、热环境是最容易造成设备绝缘劣化的。
在高压配电室里，温度如果有较大波动以及一些吸湿性尘埃都会引起水汽冷凝，而在湿度过大的环境中，高压开关柜内部极易出现凝露甚至淌水，将严重破坏开关柜的绝缘性能，并进而引发触电、电弧、设备起火甚至爆炸等严重事故。
所以一般对于电气设备而言，保持30% ~ 60%的相对湿度最为适宜，一旦超过了60%，就将会对电气设备造成不利影响。
因此，配电房一般要加装防潮除湿设备，常用的一般是空调和工业除湿机两种。
其中空调既能制冷又能制热，工业除湿机能将空气中的水汽凝结为结晶水析出，从而降低空气的相对湿度。
配电室防潮整改方案是如何能够实时监测环境的温度、湿度呢，并调节现场环境呢？它可以做到对温度、湿度数据的实时监测与显示，超出设定阈值时，系统会自动发生短信、电话等方式的报警信息，以便相关人员第一时间了解现场环境状况；该系统还可以实现温度联动空调、湿度联动除湿机，对现场环境进行调节，非常地智能化。
配电装置室防潮除湿综合治理措施
配电装置室防潮除湿综合治理措施摘要：配电装置室是变电站的重要组成部分，配电装置室内部环境与开关柜的安全运行息息相关，而其环境温、湿度水平起着重要作用。
因此，配电装置室的防潮除湿工作对提升设备健康水平以及预防事故的发生有着重大影响。
本文通过配电装置室潮气过高原因及其影响的分析，提出一系列具有针对性的整治措施，以达到降低配电装置室内湿度的目的。
关键词：变电站，配电装置室；开关柜；防潮除湿1 引言配电装置室是电能汇集和分配的重要场所，配电装置室开关柜的健康状态对电网稳定性与供电可靠性起着重要的作用。
然而，潮湿的环境会对开关柜的健康状态造成负面影响，是一种潜在隐患。
数据显示，在配电装置室开关柜的各种事故中，因配电装置室环境潮湿引起的事故发生率最高。
例如，2018年6月，某110kV变电站配电装置室电容器开关柜发生严重烧毁损害现象，调查发现柜内母排、穿柜套受潮严重，柜壁上附有水珠，且邻近开关柜内部的绝缘件也存在不同程度受潮现象。
因此建立一套全方位的防潮治理体系能够有效降低此类事故的发生率，对保障配电装置室开关柜的安全运行有着重要意义。
2 配电装置室潮湿原因分析2.1外部因素我国东南沿海地区属亚热带季风性湿润气候，受海洋气流的影响，水汽频繁席卷南方，带来的温暖、潮湿空气中有较高盐分，含有大量的氯离子、钠离子、硫酸根离子、镁离子等，其中以氯离子腐蚀性最强；同时，沿海地区大气湿度较高，容易在变电设备面形成水膜，也会造成绝缘材料逐步老化而影响设备绝缘性。
2.2内部因素首先，开关柜内部较为封闭，空气流通性弱，会导致潮湿的空气滞留在开关柜内。
同时，当开关柜内外温差较大时，水蒸气在由热变冷的过程中也会液化成小水珠滞留在开关柜内，附着在元件上，造成金属锈蚀；其次，配电装置室顶部出现贯穿性裂纹导致的渗漏水，也是对开关柜的一个严重威胁；最后，配电装置室内空气湿度与其环境密封性成正相关，包括门窗密封、风机通风口的设计以及底部电缆沟的封堵等等。
柜内电气设备受潮危害及防潮措施
柜内电气设备受潮危害及防潮措施
柜内电气设备被潮湿环境所威胁时，会出现一系列的危害，包括以下几个方面：
1. 设备损坏：潮湿环境会导致电气设备的绝缘性能下降，可能引发设备的短路、漏电等故障，进而导致设备的损坏。
2. 电气安全隐患：潮湿环境容易使设备表面积聚静电，增加触电风险。
潮湿还会促进电流在设备表面的扩散，增加了触电风险。
3. 设备寿命缩短：在潮湿环境下，电气设备易受腐蚀侵蚀，而且设备长期处于潮湿环境会加速其老化，导致使用寿命缩短。
为了防止电气设备受潮所带来的危害，以下为几种常见的防潮措施：
1. 控制湿度：在柜内安装湿度监测器，并通过控制空调、通风系统等进行湿度的控制，使湿度保持在适宜的范围内。
2. 密封设计：对柜体进行密封处理，可以使用防水胶条等密封材料，确保封闭性良好，防止湿气进入柜内。
3. 加装除湿设备：在柜内安装除湿器或吸湿剂，吸收空气中的湿气，从而降低空气中的湿度。
4. 使用防湿箱：将电气设备放置在防湿箱中，防止潮湿空气直接接触设备。
5. 定期维护：定期对电气设备进行检查、清洁和维护工作，确保设备的正常运行，及时排除潮湿引起的问题。
6. 使用防潮涂料：对电气设备表面进行防潮涂层处理，提高设备的防潮性能。
7. 定期通风：定期开启柜门进行通风，排出柜内积聚的湿气，保持干燥环境。
对于电气设备来说，潮湿环境是一个非常不利的因素，容易造成设备的损坏和安全隐患。
在安装和维护电气设备时，需要注意防潮措施的采取，以确保设备的正常运行和安全性。
高压室防潮除湿隐患治理实施方案
高压室潮湿导致局放隐患整治项目实施方案目录1项目简介 (3)1.1项目背景 (3)1.2现场勘查 (4)2高压室环境潮湿整治措施 (5)2.1高压室内除湿整治 (5)2.2高压室电缆沟出入口封堵 (6)2.3高压室百叶窗改造 (6)2.4高压室风机增设逆止防尘防水阀 (7)2.5空调远程联动升级整治 (7)2.6电缆沟专用除湿装置整治 (8)2.7电缆沟更换镂空型盖板 (8)2.8电缆沟清理整治 (9)2.9电缆沟排水整治 (9)2.10开关柜密封整治 (9)2.11除湿、排风装置电源整治 (10)3预期成效 (10)3.1实现高压开关温湿度有效控制 (10)3.2降低设备运维检修成本 (10)1项目简介1.1项目背景XXXXX厂地域处在北纬29°附近，属中亚热带气候带，具有四季分明的特点，雨量充沛，高温高湿的特点明显。
厂内35kV和10kV高压配电室沟道较低，周边水系交错，电缆沟道内常常积水造成配电室开关柜出现了凝露、受潮、发霉现象。
开关柜在运行过程中，由于潮湿、凝露等原因，设备电气性能下降明显，严重者甚至造成事故。
因此，保持开关间的低湿状态尤为重要。
由于当前配电室开关柜只采用了加热板局部除湿的方法，并不能解决除湿空间内所有设备的生锈、老化和绝缘下降等问题，局限明显。
因此，本项目制定了高压室开关间运行环境的整体除湿方案。
开关柜凝露电缆地沟积水*设备凝露原理：从狭义上讲，凝露为水蒸气在空气中达到饱和度的程度时，在温度较低或温差较大的界面上凝结的一种物理现象。
*从凝露的原理，可见凝露形成条件为：A.环境空气的湿度达到一定程度。
B.存在一定的温差。
1.2现场勘查XXXXX厂变电站潮湿导致局放隐患整治，主要有35kV高压室、10kV高压室。
两个高压室均有通风百叶窗，其中35kV高压室与变压器室相通；电缆沟道内有积水，潮湿，有凝露，沟道相通无隔断；站内无温湿度记录。
电缆沟道内潮湿杂乱各室相通2高压室环境潮湿整治措施该地区夏季高温、高负荷期间，高压室内温度常达到30℃以上，湿度可达90%以上。
配电室除湿方案及措施
配电室除湿方案及措施配电室是供电系统中的重要组成部分，其正常运行对于保障电力供应的稳定性和可靠性至关重要。
然而，由于配电室内湿度较高，容易导致设备腐蚀、绝缘老化、电器故障等问题，因此需要采取除湿措施以确保配电室的安全运行。
一、配电室除湿的重要性配电室内湿度较高主要由于环境潮湿、雨水渗入、水管漏水等原因造成。
高湿度会导致设备绝缘老化，增加线路漏电风险，甚至引发火灾等严重后果。
因此，除湿是配电室管理的重要环节，不可忽视。
二、配电室除湿方案1. 定期检查配电室定期检查配电室内是否有水管漏水、雨水渗入等情况，及时发现并修复问题，防止水分进入配电室。
2. 加装除湿设备可以根据配电室的湿度情况，选择合适的除湿设备进行加装。
常见的除湿设备有空调除湿机、吸湿剂等。
空调除湿机适用于大型配电室，能够有效控制湿度，但需要注意定期清洗和维护；吸湿剂适用于小型配电室，可以吸收空气中的湿气，但需要定期更换。
3. 保持通风良好配电室应保持良好的通风，及时排除潮湿空气，防止湿度积聚。
可以安装通风设备，如风扇、排风机等，保持配电室内空气流通。
4. 控制温度适当控制配电室的温度也是除湿的重要手段。
可以通过空调、加热器等设备来控制温度，避免过高或过低的温度对湿度产生影响。
5. 合理布置设备配电室内设备的布置要合理，避免设备之间的相互影响，保持空气流通。
同时，要确保设备与墙壁之间有一定的距离，避免湿气聚集。
三、配电室除湿措施1. 定期清洁设备配电室内的设备应定期进行清洁，避免灰尘积聚影响设备的散热和运行效果。
特别是空调除湿机，要保持其换热器的清洁，定期清理滤网和冷凝水盘。
2. 检查电缆线路定期检查配电室内的电缆线路，确保绝缘状态良好，避免因湿气导致绝缘老化、漏电等问题。
3. 定期检测湿度配电室应安装湿度监测仪，定期检测湿度情况。
一旦湿度超过设定值，即可及时采取相应措施进行除湿。
4. 做好防雷工作配电室应加装良好的防雷设施，避免雷击引起的设备故障。
柜内电气设备受潮危害及防潮措施
柜内电气设备受潮危害及防潮措施潮湿环境是电气设备正常运行的天敌之一，当电气设备受潮时，会引发多种故障，对设备和人员安全造成潜在威胁。
以下将详细介绍柜内电气设备受潮的危害，并提出相应的防潮措施。
柜内电气设备受潮的危害主要包括以下方面：1. 电气设备性能下降：潮湿环境中，电气设备的绝缘性能会受到影响，绝缘能力下降，容易出现漏电、电弧等现象，严重影响设备的正常运行。
2. 设备故障率提高：受潮后，电气设备内部易发生短路、接触不良等故障，导致设备的故障率大幅提高，影响设备的可靠性和稳定性。
3. 设备寿命缩短：潮湿环境会加速电气设备的老化和腐蚀，使得设备的寿命大幅缩短，增加了维护和更换设备的成本。
4. 安全隐患：受潮后，电气设备易发生漏电、短路等故障，可能导致电火灾甚至人员伤亡的事故，给生产过程和工作环境带来严重安全隐患。
为了有效防止柜内电气设备受潮，需要采取以下措施：1. 设备布置合理：柜子或箱体在设计和布置时，应尽可能避免电气设备与潮湿环境直接接触，如尽量将设备安放在干燥的地方，避免靠近潮湿的墙壁或地面等。
2. 柜体密封性优化：确保柜体密封，防止湿气进入，包括柜门、密封条、进线口等部位的密封，尽量减少湿气的渗入。
3. 通风降温：合理设计柜体通风降温系统，确保电气设备在长时间工作过程中不至于过热，避免发生结露等现象。
4. 降低湿度：在柜体内部安装恒温恒湿设备或者湿度监测仪器，及时调节湿度，降低湿度对电气设备的影响。
5. 绝缘防护：定期检查绝缘材料的状态，如橡胶件、绝缘子、涂层等，对受潮、老化严重的部位及时更换。
6. 设备维护保养：定期对电气设备进行维护保养，包括清洁设备表面，及时更换或修复受损的零部件，避免湿气困留造成设备受潮。
7. 定期检测：通过定期检测设备的绝缘电阻、接地电阻、外部绝缘等参数，确保电气设备的正常工作状态，及时发现和排除潜在故障。
柜内电气设备受潮会对设备和人员安全造成不可忽视的危害。
为了确保电气设备的正常运行和安全使用，应采取合理的防潮措施，包括设备布置、柜体密封、通风降温、降低湿度、绝缘防护、设备维护保养以及定期检测等方面的措施。
高压开关柜防潮除湿治理
高压开关柜防潮除湿治理摘要：高压开关室开关设备是电力系统的重要设备之一，其运行状态对电力系统的可靠性有着重大的影响。
传统高压开关柜一般通过加热器提升柜内温度的方法防止凝露的发生，但空气中包含的水分并没有降低，空气中从多个方面对于影响开关柜绝缘隐患的因素进行综合的分析，并在此基础上提出一些切实可行的解决方法，消除因湿度过高而导致的故障隐患，希望能尽可能的保证开关柜长久而稳定的运行。
避免因湿度过大而造成高压带电体相间或相对地放电，从而引发恶性事故的发生，提高供配电网络的可靠性和安全性。
关键词：变电站；开关柜；除湿防潮；治理引言：变电站的高压开关由于在日常使用中有着结构紧凑、占地面积比较小、而且操作比较方便等特点，在供电系统中应用非常广泛。
在高压开关的实际使用之中，因为其内部的结构布置过于紧凑，使得绝缘距离也比较小，如果再加上一些特殊运行条件和环境的影响，很有可能因为潮湿的原因导致绝缘能力的下降，甚至引起内部的放电闪络和击穿绝缘的爆炸，严重破坏变电站的稳定运行，也对用户的正常供电造成非常不利的影响因此，通过对高压开关室进行防潮除湿综合系统的研究并提出相关的防范措施，对预防类似故障起到了积极的作用。
1 变电站开关柜室潮湿的原因分析根据变电站开关柜安全事故的原因可以发现，很多起事故都是因为变电站中开关柜的绝缘件出现老化和磨损，绝缘功能下降，从而影响了绝缘效果。
高压开关柜绝缘件性能下降的主要原因是绝缘件本身的产品质量不过关和受潮严重。
空气湿度对于高压开关柜的运行影响非常大，当空气湿度过高时会导致开关柜的内部更容易产生凝露，因而降低绝缘度，导致设备的受损酿成安全事故。
高压开关柜中，产生凝露和湿度较大的原因主要包括以下几点：（1）我国大部分地区处于温带和亚热带季风气候，夏季一般都是高温多雨，当雷雨较多的天气比较多时，一般变电站开关室都会打开百叶窗来换气和通风，这种设计虽然能够进行空气的流通，有利于散热，但同时也带来了外面潮湿的空气，又由于温差的作用使潮湿空气在绝缘件上凝结成水珠，使绝缘件受潮，降低绝缘能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最大3.5KW
电柜除湿系统解决方案
控制方案2
KSH + Tempcon
方案特点
L N
FUSE KF-32L RS485 通讯 1. 精度高，可视化操作。 2. 温度控制仪规格选择范围宽。 3. 温度控制仪可选带RS485通讯功能，通过上位机达 到远程监控。 4. 可通过温度控制仪上限输出设置报警和风机散热降 温功能。 5. 加热器分散安装设置，具有冗余特性和加热效果均 匀的特点。 6. 通过温度控制仪输出控制加热器最大可控制750W 。 750W 以上参照<方案3>。
COM
COM FAN HTR KSH KSH KSH KSH 红色LED指示灯
NO
COM
FAN
HTR
注意事项
1. 温度控制器输出为1C触点，加热器和散热风机为交替 运行模式。 2. 根据以上温度控制器内部电路，无Байду номын сангаас热风机使用时， 加热器指示灯不亮，如需要亮灯指示，请将风扇替代 为虚拟负载： 推荐虚拟负载47K/3W ~ 120K/0.25W

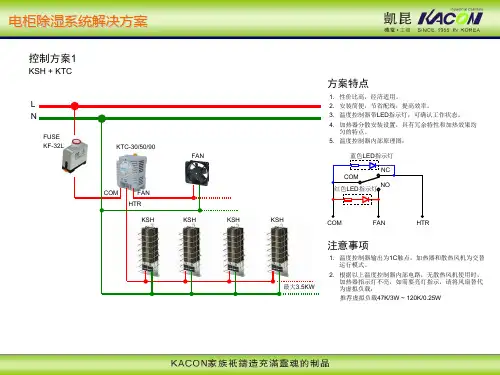

电柜除湿系统解决方案
控制方案1
KSH + KTC
方案特点
L N
FUSE KF-32L 性价比高，经济适用。 安装简便，节省配线，提高效率。 温度控制器带LED指示灯，可确认工作状态。 加热器分散安装设置，具有冗余特性和加热效果均 匀的特点。 5. 温度控制器内部原理图： 1. 2. 3. 4. KTC-30/50/90 FAN 蓝色LED指示灯 NC
FAN
KSH
KSH
KSH
KSH
最大750W
电柜除湿系统解决方案
控制方案3
KSH + Tempcon + Relay730
方案特点
L N
FUSE KF-32L RS485 通讯 1. 精度高，可视化操作。 2. 温度控制仪规格选择范围宽。 3. 温度控制仪可选带RS485通讯功能，通过上位机达 到远程监控。 4. 可通过温度控制仪上限输出设置报警和风机散热降 温功能。 5. 加热器分散安装设置，具有冗余特性和加热效果均 匀的特点。
FAN
KSH
KSH
KSH
KSH
Relay 730-2TR 25A/250VAC 最大6.25KW
L N
用于远程控制电气安装箱 FUSE HOLDER KF-32L KFS-A32 热电偶
KTB1-03006
Relay 730-2TR 25A/250VAC
KSH-220G ×12 Pcs 功率: 2.4KW
FAN
KA-PG11
需要加热的环形体
电柜除湿系统解决方案
控制方案4
KSH + KTC×2
方案特点
L N
FUSE KF-32L 1. 通过KTC×2达到上下限控制目的，低于下限温度柜 内加热升温，高于上限温度通过风机等散热。 2. 通过温度控制器触点的互锁，达到过热检测和控制 目的。 3. 性价比高，经济适用。 4. 安装简便，节省配线，提高效率。 5. 温度控制器带LED指示灯，可确认工作状态。 6. 加热器分散安装设置，具有冗余特性和加热效果均 匀的特点。 7. 温度控制器内部原理图：
KTC上限控制
KTC下限控制 FAN
蓝色LED指示灯
COM HTR FAN COM HTR NC COM 红色LED指示灯 KSH KSH KSH KSH NO
COM
FAN
HTR
注意事项
最大3.5KW 1. 温度控制器输出为1C触点，负载容量最大值3.5KW ， 大于3.5KW 以上时应使用功率继电器或接触器扩展。 2. 根据以上温度控制器内部电路，下限温度控制器FAN 端应加虚拟负载： 推荐虚拟负载47K/3W ~ 120K/0.25W
