激光对中仪的应用分析激光对中仪的原理是利用激光的高度准直性和一致性进行测量和校准。
它通常由一个激光发射器和一个接收器组成。
激光发射器发射一根激光束，接收器通过激光束的反射或散射来获取测量数据。
借助于高度准直的激光束，激光对中仪能够对目标物体进行精确的定位、测量和校准。
在工业制造领域，激光对中仪能够提高生产效率和产品质量。
例如，在汽车制造中，激光对中仪可以用来在装配线上检测和校准零件的位置和偏差，确保零件的精确装配。
在电子制造中，激光对中仪可以用来对芯片和电路板进行精确的焊接和组装。
此外，在飞机和船舶制造等大型工程中，激光对中仪也常用于测量和校准结构的位置和水平度。
在建筑施工领域，激光对中仪可以用于测量和布置建筑物的位置和尺寸。
例如，在土木工程中，激光对中仪可以用来确定道路的等级和坡度，确保道路的平整和排水良好。
在建筑工程中，激光对中仪可以用来确定建筑物的高程和水平度，确保建筑物的结构稳定和安全。
在地理测量领域，激光对中仪可以用于制作高精度的地形图和地图。
例如，在地理信息系统（GIS）中，激光对中仪可以用来获取地表的高程和形状数据，用于地质勘探、城市规划和环境监测等应用。
此外，激光对中仪还可以应用于测量和监测地震活动、地壳运动和地下水位等地球科学研究。
在医学领域，激光对中仪可以用于进行非接触式的体积测量和成像。
例如，在眼科医学中，激光对中仪可以用来测量眼球的长度和形状，帮助医生确定患者的视力和验光度数。
在皮肤医学中，激光对中仪可以用来进行病变的精确测量和诊断，辅助皮肤疾病的治疗和研究。
激光对中仪的优点是可以实现高精度和非接触式的测量和校准，同时具有快速和自动化的特点。
它可以在复杂的环境中工作，如高温、高压和强电磁场等条件下，仍能保持高稳定性和可靠性。
然而，激光对中仪的缺点是价格相对较高，并且操作和维护要求有一定的专业知识和技能。
综上所述，激光对中仪在工业制造、建筑施工、地理测量、医学和科学研究等领域具有广泛的应用前景。
激光对中仪的工作原理

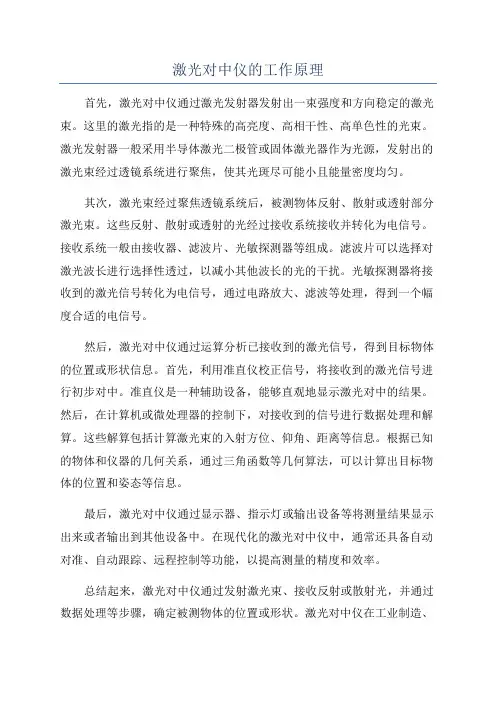

激光对中仪的工作原理首先，激光对中仪通过激光发射器发射出一束强度和方向稳定的激光束。
这里的激光指的是一种特殊的高亮度、高相干性、高单色性的光束。
激光发射器一般采用半导体激光二极管或固体激光器作为光源，发射出的激光束经过透镜系统进行聚焦，使其光斑尽可能小且能量密度均匀。
其次，激光束经过聚焦透镜系统后，被测物体反射、散射或透射部分激光束。
这些反射、散射或透射的光经过接收系统接收并转化为电信号。
接收系统一般由接收器、滤波片、光敏探测器等组成。
滤波片可以选择对激光波长进行选择性透过，以减小其他波长的光的干扰。
光敏探测器将接收到的激光信号转化为电信号，通过电路放大、滤波等处理，得到一个幅度合适的电信号。
然后，激光对中仪通过运算分析已接收到的激光信号，得到目标物体的位置或形状信息。
首先，利用准直仪校正信号，将接收到的激光信号进行初步对中。
准直仪是一种辅助设备，能够直观地显示激光对中的结果。
然后，在计算机或微处理器的控制下，对接收到的信号进行数据处理和解算。
这些解算包括计算激光束的入射方位、仰角、距离等信息。
根据已知的物体和仪器的几何关系，通过三角函数等几何算法，可以计算出目标物体的位置和姿态等信息。
最后，激光对中仪通过显示器、指示灯或输出设备等将测量结果显示出来或者输出到其他设备中。
在现代化的激光对中仪中，通常还具备自动对准、自动跟踪、远程控制等功能，以提高测量的精度和效率。
总结起来，激光对中仪通过发射激光束、接收反射或散射光，并通过数据处理等步骤，确定被测物体的位置或形状。
激光对中仪在工业制造、建筑施工、地理测绘等领域得到广泛应用，它具有高精度、非接触测量、实时性强等优点，是一种重要的测量技术装置。
激光对中仪工作原理
激光对中仪工作原理
激光对中仪是一种基于激光测距原理的精密测量仪器，它可以用于工业制造、建筑施工等领域的精确对齐和测量。
激光对中仪的工作原理如下：首先，它利用激光器产生一束非常稳定的激光光束。
接着，这束激光通过一系列的光学元件进行处理，如经过准直器进行准直、通过分束片进行分束等。
然后，在测量的目标物体上安装两个接收器，它们可以接收到激光的反射信号。
激光对中仪利用激光的光路设计和测量原理，实现了对目标物体的快速、准确的测量。
当激光光束照射到目标物体上时，它会在目标的表面产生一个点。
接收器会接收到这个点的反射光，并将其转化为电信号。
通过对这个电信号进行处理和分析，激光对中仪可以计算出目标物体与仪器之间的距离差异。
通过测量不同位置的目标点的距离，激光对中仪可以确定目标物体的位置和姿态。
在工业制造中，激光对中仪可以用于机械加工设备的对齐和调试。
在建筑施工中，激光对中仪可以用于确定地基、楼板等部分的平直度和垂直度。
总而言之，激光对中仪通过利用激光测距原理，能够快速、准确地测量目标物体的位置和姿态，为工业制造和建筑施工等领域提供了重要的测量手段。
激光对中仪的工作原理及其应用
激光对中仪的工作原理及其应用
1.发射激光束：激光对中仪内部设有一种激光发射器，可以产生高度准直、能量密集且具有单色特性的激光束。
2.反射激光束：激光束照射到物体表面后，会发生光的反射。
反射光会以与入射光相同的角度离开物体表面，并携带着物体表面的信息。
3.接收光信号：激光对中仪内部设有一个或多个光电传感器，用于接收反射回来的光信号。
4.光信号处理：通过对接收到的光信号进行放大、滤波和光电转换等处理，将光信号转化为电信号，并进行相应的信号处理。
5.判断对中位置：通过分析处理后的电信号，激光对中仪可以判断物体是否处于预定的位置上。
根据设定的阈值，当接收到的信号强度超过或低于阈值时，即可判定为对中或对不中。
1.机械制造：在机械制造过程中需要进行装配和校正的地方，激光对中仪可以提供高精度的对中定位，提高生产效率和产品质量。
2.建筑工程：在建筑工程中，如建筑物的安装、水平标定、地面砖石的铺设等，激光对中仪可以帮助工人迅速准确地找到中心位置，简化施工过程。
3.光学仪器：在光学仪器制造和使用过程中，激光对中仪可以用来对准各个光学元件的正确位置，保证光路的精确度和系统的性能。
4.激光加工：在激光切割、激光打孔、激光焊接等激光加工过程中，激光对中仪可以提供高精度的对位定位，确保加工准确度和一致性。
5.靶标对准：在军事和航天领域，如导弹的靶标对准、航天器的对接等操作中，激光对中仪可以提供高精度的对正位置，确保操作的准确性和安全性。
总之，激光对中仪通过利用激光技术实现对物体的对中定位，具有高精度、高效率和高稳定性等优点，在各个领域具有广泛的应用前景。
对中基本知识及对中仪的使用
对中的基本知识及对中仪的使用一、轴对中的益处据有关研究表明：在以往超过十年的统计显示所有的设备故障约有50%源于恶劣的不对中，有一些调查显示高达90%的设备运转超出了他们推荐的允许的偏差值。
而良好的轴对中可以起到减振：包括水平振动、垂直振动和轴向振动等；节能：正确的对中能减少能量损失高达15%, 有时更多；减少机械部件（轴承、密封、联轴器）的磨损、提高生产能力和产品质量等。
二、轴对中的基础知识1、旋转中心所有的轴，无论它是直的还是弯曲的，围绕一个轴线旋转，这条轴线称为旋转中心。
旋转中心的形态为一条直线。
2、同心当两个轴各自的旋转中心形成同一条直线时，称为同心（共线性）。
3、不对中当两个不同心时，称为不对中。
4、测量不对中一般泵组机器被分为基准端和调整端，基准设备的旋转中心做为基准或参考线，而不对中被确定为调整端的旋转中心相对于基准端在两个(X-Y) 面上的位置偏差。
一般在测量中不对中存在有两种情况，即水平不对中和垂直不对中。
5、不对中的类型不对中可分为偏移（平行）不对中和角度不对中。
偏移（平行）不对中定义为基准端轴线与调整端轴线均处于水平状态，只是轴的中心线出现位置偏移的情况，包括水平不对中和垂直不对中。
角度不对中是指基准端轴线和调整端轴线中的一线或两线都不是水平的，其两轴中心线相交成一个角度。
对中值，其具体参数如上表所述。
在不同的速度范围内，其允许的不对中值是不同的，随着轴的转速的增加，设备的对中精度要求也就越高。
三、轴对中的方法和操作步骤1、对中方法所有对中方法的测量都是在轴和联轴器上，而不对中的修正都是在调整端的地脚，地脚的位置必须由轴的数据计算或实际测量出来。
在轴对中的操作过程中，成功来源于调整者的的经验和运气。
多次移动、仪器归零重复校对对中值是必需的，否则精度将被妥协（大打折扣）。
（1）机械方法：直刀口/试塞尺法如右图所示，用直尺边缘和塞尺先确定平行偏差的方向和数量；然后分别测量0°和180°两点的间隙，确定角度不对中的方向和数量。
激光对中仪的工作原理
激光对中仪的工作原理
激光对中仪（Laser Alignment System）是一种使用激光技术进行精确位置测量和对齐的仪器。
其基本原理是利用激光器发出的单色、相干、方向性极好的激光束，通过特殊的透镜、反射镜和探测器等光学元件，实现对被测物体相对于参考轴线的位置、角度等参数进行实时测量和调整。
具体来说，激光对中仪通常由两个部分组成：一个激光束发射器和一个接收器。
在使用过程中，首先需要将激光束发射器固定在参考轴线上，然后将接收器移动到待测物体的位置上，并根据测量需求进行调整。
当激光束与接收器对准后，接收器会接收到激光束的反射信号，并将其转换为电信号送至仪器控制系统。
通过对接收器信号的处理和计算，系统就可以得到被测物体相对于参考轴线的精确位置和角度信息，从而实现对其进行精确定位和对齐。
激光对中仪广泛应用于机械制造、建筑施工、航空航天、能源等领域，可以帮助实现高精度定位、对齐调整等工作，提高生产效率和产品质量。
同时，激光对中仪具有使用方便、操作简单、精度高等优点，是现代化生产制造中必不可少的测量工具之一。
激光对中仪的使用方法
激光对中仪的使用方法激光对中仪的使用方法一、什么是激光对中仪？激光对中仪（Laser Alignment Device）是一种高精度测量仪器，利用激光技术进行测量和对准工作。
它主要由激光发射器和接收器组成，通过测量激光束的水平和垂直位置，来确定物体或设备的准确位置和方向。
二、激光对中仪的应用领域激光对中仪广泛应用于以下领域：1. 建筑施工：激光对中仪可以用于测量建筑物的水平和垂直度，确保施工的准确性和平整度。
2. 机械加工：在机械加工领域，激光对中仪可以用于机床、工装和零部件的对准，提高加工精度和效率。
3. 道路测量：激光对中仪可以用于测量道路的平整度、坡度和弯曲度，保证道路的质量和安全。
4. 轨道交通：在轨道交通领域，激光对中仪可以用于测量轨道的水平度和高度，确保列车的平稳运行。
5. 环境监测：激光对中仪可以用于测量大气污染物的浓度和分布，提供环境监测数据和预警信息。
三、激光对中仪的使用步骤使用激光对中仪时，需要按照以下步骤进行操作：1. 安装激光对中仪：，将激光对中仪安装在合适的位置，确保其稳定可靠。
根据需要，可以使用支架或夹具将激光对中仪固定在工作台上或其他合适的位置。
2. 校准激光对中仪：在使用激光对中仪之前，需要进行校准操作。
校准过程包括水平校准和垂直校准。
根据激光对中仪的说明书，按照要求进行校准。
3. 对准目标物体：打开激光对中仪的电源，调整激光束的位置和方向，使其对准目标物体或工作区域。
通过调整激光发射器和接收器的位置，可以实现对准精度要求。
4. 测量和记录数据：在激光对中仪对准目标物体后，可以进行测量和记录数据的操作。
根据需要，可以使用激光对中仪的测量功能，获取目标物体的水平和垂直位置等信息。
5. 结束操作：完成测量或对准工作后，关闭激光对中仪的电源，并将其安全地存放或拆卸。
四、使用激光对中仪的注意事项在使用激光对中仪时，需要注意以下事项：1. 注意安全：操作激光对中仪时，需佩戴适合的防护眼镜，避免激光束对眼睛造成伤害。
激光对中仪的优点有哪些呢
激光对中仪的优点有哪些呢
什么是激光对中仪
激光对中仪是一种基于激光测距原理的现代化测量仪器，可广泛应用于建筑施工、地形制图、电力、矿山、交通等领域，其主要作用是用于测量两点之间的距离和水平度，以保证施工精度和安全可靠。
激光对中仪的优点
相比传统的测量方式，激光对中仪具有如下几点优点：
1.非接触式测量
激光对中仪是一种非接触式测量仪器，通过激光束实现对待测目标的距离和角度的无接触式测量。
相比传统的测量方法，激光对中仪可以克服受地形、气候、光照等因素的影响，测量结果更加准确可靠。
2.测量范围广
激光对中仪的测量范围很大，可以在室内和室外进行测量，适用于不同场合和不同测量需求。
同时，激光对中仪的测量速度也很快，可以高效地完成大量的测量任务。
3.易于操作
激光对中仪的操作简单易懂，只需要一些基本的操作技能即可上手使用，大大降低了使用门槛。
同时，激光对中仪的体积小巧、重量轻便，在使用过程中非常方便携带和操作，更加适合室外施工环境。
4.准确性高
激光对中仪的测量精度高、稳定可靠，可以保证测量结果的精度和实时性。
使用激光对中仪可以减少人为因素的影响，提高测量的准确性。
总结
激光对中仪是一种现代化、高精度的测量仪器，具有非接触式测量、测量范围广、易于操作、准确性高等优点，在建筑施工、地形制图、电力、矿山、交通等领域都有很好的应用前景。
激光对中仪的使用方法
激光对中仪的使用方法激光对中仪是一种非常常见和实用的测量仪器，广泛应用于建筑、测绘、机械制造等领域。
它通过发射激光光束，实现精确测量和校准的功能。
在本文中，我们将介绍激光对中仪的使用方法，帮助您更好地了解和掌握这一工具的操作。
一、激光对中仪的基本原理激光对中仪利用光的直线传播特性，通过发射和接收激光束，实现目标位置的精确测量。
其基本原理如下：1. 发射器：激光对中仪的发射器会发射一束高度聚焦和可见光的激光束。
2. 接收器：激光对中仪的接收器接收并测量激光束的反射光信号。
3. 显示器：激光对中仪的显示器会显示激光束的测量结果，包括距离、角度等数据。
二、激光对中仪的使用步骤使用激光对中仪需要按照以下步骤进行操作：1. 设定基准点：在进行测量前，需要选择一个适当的基准点，作为测量的起点。
2. 定位仪器：将激光对中仪放置在固定的位置，并确保其稳定。
在使用过程中要避免外界震动和干扰。
3. 仪器校准：在开始测量前，需要对激光对中仪进行校准。
校准通常包括调整发射器和接收器的角度，确保激光束的准确性和稳定性。
4. 测量目标点：使用激光对中仪瞄准目标点，并记录测量结果。
可以通过调整仪器位置和角度，使激光束精确瞄准目标点。
5. 数据处理：根据测量结果进行数据处理，包括计算距离、角度和位置等信息。
可以使用计算机或其他数据处理设备进行操作。
三、激光对中仪的注意事项在使用激光对中仪时，需要注意以下事项：1. 安全操作：激光对中仪发射的激光束对眼睛有潜在的危险，因此在操作过程中要注意避免直接照射眼睛，且不能将激光对中仪指向他人。
2. 环境适应：应选择较暗的环境使用激光对中仪，以确保激光光束的可见性和测量的准确性。
3. 仪器保养：使用完毕后，应妥善保管激光对中仪，并进行定期的清洁和维护，以确保其正常运行和使用寿命。
4. 仪器保护：激光对中仪属于精密仪器，应避免受到强烈的冲击或摔落，以免影响仪器的精度和可靠性。
四、激光对中仪的应用领域激光对中仪在各个领域都有广泛的应用，例如：1. 建筑测量：激光对中仪可以用于测量建筑物的高度、墙面的垂直度等，并提供精确的建筑测量数据。
激光对中仪的使用是怎样的呢
激光对中仪的使用是怎样的呢什么是激光对中仪？激光对中仪是一种可以用来快速确定一对对象之间是否相对于一个基准线对齐的仪器。
它适用于需要进行进一步处理的建筑、工程和测量项目。
激光对中仪有哪些应用？激光对中仪是广泛应用于建筑、土木工程、道路建设、现场测量和矿业等领域的一种测量工具。
它可以用来进行以下任务： - 求取地面表面的不平坦度； - 测量墙面，判断是否垂直或水平； - 定位门窗装置的位置； - 测量两点之间的距离和高度差等。
如何使用激光对中仪以下是基本操作步骤：步骤一：设置基准线首先，需要在地面上设置一个基准线。
这条线应该在你需要进行测量的区域上方，以确保激光对中仪可以扫描到整个地面。
步骤二：设置激光对中仪将激光对中仪设置在基准线的一侧。
它应该与基准线平行，并指向需要进行测量的区域。
步骤三：扫描区域打开激光对中仪并扫描整个区域。
仪器会发射一个激光束，扫描区域并返回数据给仪器。
数据显示在屏幕上，显示出由基准线测量到的区域高度差。
步骤四：进行调整根据所收集的数据进行调整。
如果需要调整墙面或地面的高度差，可以使用合适的工具进行调整。
如果是锅炉或其他固定设备需要调整，可以使用适当的工具来实现更高的精度。
步骤五：重新扫描完成调整后，重新扫描测量区域，并将屏幕显示的新数据与之前的数据进行比较。
使用激光对中仪的注意事项使用激光对中仪需要注意以下事项：1.请勿观察激光束，以避免对眼睛产生损害。
2.请勿将激光束直接照向人，动物或车辆。
3.在操作时，应选择一个干燥的环境，以保持仪器的精度。
4.在保持仪器时，请勿强行抓取仪器，以避免损坏仪器。
结论激光对中仪是一种常用于建筑、土木工程、道路建设、现场测量和矿业等领域的测量工具。
它可以帮助快速确定一对对象之间是否相对于一个基准线对齐。
使用该仪器，可以更精确地完成测量任务，提高生产效率。
激光对中仪的使用是怎样的呢及工作原理
激光对中仪的使用是怎样的呢及工作原理激光对中仪的使用是怎样的呢？联轴器激光对中有两种方式，一种是打表法，一种是利用激光对中仪进行对中。
打表的方法是最早出来的联轴器对中方法，由于都是靠人为的去量测，计算，对设备维护和修理人员的阅历和技术要求特别高，且其费时费劲，其精度不高，所以误差往往会比较大。
随着技术的不断改进，近几年来，激光对中仪在设备维护和修理领域越来越常见，其操作简单便利，对设备维护和修理人员的技术要求也不高，只要你操作1到2次就可以完全把握其方法。
在此以激光对中仪应用于联轴器轴对中为例，介绍其操作流程，希望对大家有帮忙。
联轴器激光对中有两种方式，一种是打表法，一种是利用激光对中仪进行对中。
打表的方法是最早出来的联轴器对中方法，由于都是靠人为的去量测，计算，对设备维护和修理人员的阅历和技术要求特别高，且其费时费劲，其精度不高，所以误差往往会比较大。
随着技术的不断改进，近几年来，激光对中仪在设备维护和修理领域越来越常见，其操作简单便利，对设备维护和修理人员的技术要求也不高，只要你操作1到2次就可以完全把握其方法。
在此以L560激光对中仪应用于联轴器轴对中为例，介绍其操作流程，希望对大家有帮忙。
激光对中仪应用于联轴器轴对中服务方法步骤:安装仪器在设备停机状态下安装Vibro—laser激光对中仪的激光发射器和接收器，用链条和V型支架固定在联轴器或轴上,M端靠近马达，S端靠近设备。
注意：安装时，发射器和接收器的面板上显示的角度相差在0.3度以内；依据发射器和接收器所发射的红色激光来调整传感器的高处与低处，确保激光都在红色区域中心。
a、平板上进入Vibro—laser激光对中仪的测量软件，按联轴器图标进入测量，依据软件提示分别输入设备相关部位的距离。
b、按屏幕上方第2个按钮进入测量界面，点击绿色按钮进行测量第一组数据，依据提示旋转联轴器到绿色区域进行第2次、第3次数据，得出结果。
实时调整按屏幕上方第4个按钮进入实时调整将传感器旋转到垂直方向进行高处与低处调整，按仪器提示在马达地脚加减垫片至符合标准。
激光对中仪的原理及应用
激光对中仪的原理及应用1. 激光对中仪的概述激光对中仪是一种基于激光技术的测量工具，主要用于测量和调整物体在空间中的位置和姿态。
它通过发射一束激光，并使用传感器接收反射光束，从而确定物体的位置和方向。
2. 激光对中仪的工作原理激光对中仪的工作原理基于激光的直线传播特性以及准确定位的能力。
它主要包括以下几个关键步骤：发射激光光束激光对中仪通过激光器发射出一束高能、高单色和高方向性的激光光束。
光束传播和反射激光光束穿过空间中的测量区域并击中被测物体表面。
被测物体表面反射出的光经过透镜聚焦后，进入传感器。
接收和检测传感器接收被测物体表面反射回的光，并将其转换为电信号，送入信号处理系统。
数据处理与计算信号处理系统对传感器接收到的信号进行处理，并计算出物体的位置和方向。
3. 激光对中仪的应用场景激光对中仪在以下多个领域具有广泛的应用：3.1 工业制造•机床对中：激光对中仪可以用于机床的安装和调试，实现机床各个零部件的精确定位和调整。
•零件测量：激光对中仪可以用于测量和校正工件的尺寸、位置和形状，提高工件的加工精度。
3.2 建筑施工•建筑对中：激光对中仪可以用于建筑工地上的大型结构，如楼板、墙壁、梁等的定位和精确对齐。
•混凝土浇注：激光对中仪可以用于混凝土的水平和垂直浇注，确保混凝土的平整度和垂直度。
3.3 航天航空•航天器对中：激光对中仪可以用于航天器的组装与校准，确保各个部件的精确定位和定向。
•飞机维护：激光对中仪可以用于飞机的定位和姿态测量，在飞机维护过程中发挥重要作用。
3.4 地理测绘•地形测绘：激光对中仪可以用于地形地貌的测绘，获取地表地貌的高程和坐标信息。
•遥感测绘：激光对中仪可以用于航空航天遥感测绘，提供高分辨率的地面信息。
4. 激光对中仪的优势和局限4.1 优势•高精度：激光对中仪具有很高的测量精度，能够满足许多精密测量和调试的需求。
•非接触式测量：激光对中仪可以在不接触被测物体的情况下进行测量，不会对物体造成变形或损伤。
激光对中仪的原理及应用
图 6 光束的折射图
在工作现场 ,尤其当有热空气在流动时 ,光束 通过不断变化的冷热空气 ,光束能量中心会在感应 平面板上不断漂移 。对在线式激光对中仪来说表 现为数据不停地跳动 ;对非在线式激光对中仪来说 则表现为各次检测结果不一致 ,使对中无法正常进 行 。另外 ,停运的设备逐渐冷却时也会对对中检测 产生一定影响 ,冷却的过程实际上也是改变设备尺 寸的过程 。因此在采用激光对中仪时应尽量避免 周围有明显热源或冷热对流 ,必须待设备完全冷却 后再对中 。
千分表的安装方式如图 1 所示 。图中 A 和 B
图 1 千分表的安装方式
分别是需要对中的传动轴 ,千分表的支架固定于 A
·1 37 ·
·电气技术与自动化· 陆卫东 ,等·激光对中仪的原理及应用
轴 ,并随 A 轴作一周旋转 ,其触点在 B 轴表面形成 的轨迹如图 1 中虚线所示 ,它是在垂直于旋转 A 轴轴心线的平面 M 内的闭合曲线 。当 B 轴是表面 光滑的圆柱体时 ,该闭合曲线是中心在 O′的椭 圆 ,图中 O 和 O′分别是 A 和 B 轴线与平面 M 的 交点 ; OO′即为 A 、B 两旋转轴的中心线在平面 M 内的轴偏差值 。
Abstract :This paper int roduced t he necessity of measuring and aligning equip ment such as motor and pump . Basic reasons of laser aligner were stated. The comparison of laser aligner wit h micrometer was given. It was proved in examples t hat laser aligner can increase t he level and reduce t he cost of equip management in our count ry. Key words :laser aligner ;energy center ;angular deviation
浅谈激光对中仪在旋转设备安装找正中的应用
浅谈激光对中仪在旋转设备安装找正中的应用在石油化工企业中，旋转设备机组安装时转子不易找正的问题普遍存在，其安装往往要耗费企业大量的人力和物力。
几乎50%的停机故障都是由不对中引起的，不对中可以导致：轴承失效、轴弯曲、密封失效、联轴器磨损、能量损失和振动值变大等问题。
而良好的对中可以带来：增加设备运转时间、减少轴承和密封磨损、减少联轴器磨损，减小振动和降低维修费用等。
1 找正及目的找正：在实际工作中，通过调整将旋转设备主—从动轴的轴线位置误差限定在一定范围内称为找正。
一般情况下，找正指的是冷态条件下的找正。
找正目的：使傳动轴运转时能保持均衡状态，即使旋转设备主—从动轴旋转时能共同在同一旋转中心上。
当两者共同转动时，经由联轴器连接，使这些部件组合旋转时，产生较小的振动。
2 激光对中仪简介2.1 一些专业术语①平行偏差（位移偏差）：两个轴的中心线不同心但平行。
②角度偏差（张口）：两个轴的中心线不平行。
③M—端设备：调整设备，可移动设备。
④M—测量单元：安装、固定在M端设备上的测量单元。
⑤S—端设备：基准设备，静止不动的设备，在调整过程中不可移动。
⑥S—测量单元：安装、固定在S端设备上的测量单元。
2.2 激光对中仪部分部件说明①显示单元：显示单元由电池供电含16个键薄膜按键和带背光LED显示屏。
②激光探测器（测量单元）：集合测量单元，电子倾角计和激光发射器于一体，外壳由一系列安装孔，两个水平仪和一个目标靶，两个连接口用于连接显示单元和其他测量单元。
③两根带快速接头电缆：用于连接显示单元和激光探测器。
④轴固定器：标准链条的V型轴固定器。
安装时，将链条套在V型支架上，然后绑在轴上，将延长杆拧在V型支架的螺栓孔上，用小扳手拧紧，然后将探测器安装在延长杆上，将探测器上的锁紧钮拧紧。
3 激光对中仪找正应用举例激光对中仪找轴对中就是通过固定在轴上的两个测量单元，在轴转动过程中测量3个位置的值，系统自动计算出两个联轴器的水平偏差和角度偏差以及调整端设备地脚的调整值。
激光对中仪使用说明
平行度偏差 0.01mm 0.13 0.10 0.07 0.05 0.03
16
如果角度偏差和平行度偏差超过允许范围，根据 F1和F2的数值进行调整，直至达到允许值。 d) 为确保机器对中的准确性，建议在完成该对中 后再作一次对中。
3.8软脚的测量
在进行对中之前，我们建议先检查可移动机器 的软脚。机器不是等同的安放在所有地脚上称 为 “软脚”。 a)拧紧所有螺栓 b)按照3.1到3.5准备工作
单位名称－序号 14
平行错位值；
第三个数值F1和第四个数值F2是可移动机器地脚
在测量平面上相对固定机器的相对位置。 数值F1：表示可移动机器前一对脚的相对位置。 数值F2：表示可移动机器后一对脚的相对位置。 F1和F2的数值正表示电机偏右，应左移；相反，
数值为负表示电机偏左，应右移。
b)竖直方向上的对中 将测量单元旋转到12点的位置，显示单元上的 数值为测量到的对中数值。
单位名称－序号 5
2.轴对中工具
对中仪包含以下工具：
￭显示单元 ￭两个测量单元 ￭两个带磁性/机械旋转轴安装支架 ￭两根链条
￭卷尺
￭使用说明书 ￭仪器箱
单位名称－序号 6
显示单元
单位名称－序号 7
测量单元
单位名称－序号 8
3.使用说明
3.1测量单位
公制及英制单位 该对中仪已预设为mm的公制单位。如果你需要 改成英制单位，请在开机的同时按下负号（-） 键即可。若需回到公制，请在开机的同时按下 正号（+）键即可。机器会默认最近的设置。
单位名称－序号 13
b)根据显示屏上的圆圈符号上的位置提示，将测 量单元旋转到3点位置，按“下一步”键确认， 进行测量。 3.7测量的不对中量
激光对中仪的原理及应用
激光对中仪的原理及应用
激光对中仪的原理是通过发射一束激光束，使其经过与测量对象靶板
上的标记点重合。
通过接收激光束发射位置和反射位置的微小偏差，可以
确定测量对象的位置。
激光对中仪使用高精度传感器来测量激光束的位置，通过对传感器输出信号的处理，可以得到测量对象的精确位置。
激光对中仪的应用非常广泛。
它可以用于工业生产中的机械设备对中，如机床、加工中心、航空航天设备等。
通过激光对中仪可以精确测量机械
设备的位置，保证设备间的对齐精度，提高设备的工作精度和生产效率。
此外，激光对中仪还可以用于建筑工程领域，如建筑物的基础测量、管道
的安装等。
通过激光对中仪可以保证建筑物的准确位置和方向，确保工程
的质量和安全。
激光对中仪具有以下几个特点：高精度、快速测量、非接触式测量、
无需特殊环境要求等。
首先，激光对中仪可以实现高精度的测量，其精度
可达到亚毫米级别。
其次，激光对中仪的测量速度很快，可以在短时间内
完成复杂的测量任务。
再次，激光对中仪是一种非接触式的测量方法，可
以避免传统测量方法中接触测量可能带来的误差。
最后，激光对中仪不受
环境的影响，可以在各种复杂的工作环境中使用。
总之，激光对中仪是一种高精度的测量仪器，通过测量激光束的发射
位置和反射位置之间的偏差，确定测量对象的位置。
它广泛应用于工业生
产和建筑工程领域，可以提高设备和工程的精确度和效率。
同时，激光对
中仪具有高精度、快速测量、非接触式测量等特点，是一种非常有价值的
测量工具。
对中仪的工作原理
对中仪的工作原理
中仪的工作原理是通过传感器检测所测量物理量的变化，并将其转化为相应的电信号。
传感器是中仪的关键组件，它可以根据测量对象的不同，选择不同的传感原理。
以温度测量为例，中仪中的传感器可以是热敏电阻，温敏电阻或热电偶等。
当传感器暴露在被测物体中时，传感器的电阻或电压将会根据温度变化而改变。
这样的变化会被传感器内部的电路放大，并转换为标准的电信号。
与此类似，其他物理量的测量也可以通过不同的传感器实现。
例如，光强度的测量可以使用光敏二极管或者光敏传感器，湿度的测量可以使用湿敏电阻或湿敏电容等。
在中仪工作原理中，传感器产生的电信号将被连接到微处理器或模拟电路中进行进一步处理。
这些处理过程可以校准、滤波、放大和数字化信号，使其以可读取的形式呈现在显示器上。
同时，还可以根据用户需要进行数据存储、报警和控制操作等。
总的来说，中仪的工作原理基于传感器对所测量物理量的变化进行感知，并将其转化为电信号。
这些信号经过处理、转换和显示，最终达到测量、监控和控制的目的。
对中仪的工作原理
对中仪的工作原理
中仪是一种测量仪器，其工作原理基于光学或电磁学原理。
下面是关于中仪工作原理的详细解释：
光学中仪的工作原理：
光学中仪使用光学原理来测量距离、角度和位置。
它通常通过发射一束激光光束，然后利用接收到的反射光束来计算物体与中仪之间的距离或角度。
常见的光学中仪有激光测距仪、全站仪等。
典型的激光测距仪由一个发射器和一个接收器组成。
发射器发射出一束激光，该激光经过物体后会反射回来。
接收器收集反射的激光并记录下反射时间。
通过测量激光往返的时间，可计算出物体与中仪之间的距离。
电磁学中仪的工作原理：
电磁学中仪使用电磁学原理来测量物体的电磁特性，如电阻、电流、电压等。
它可以用于测量电路的参数、材料的导电性等。
常见的电磁学中仪有多用电表、万用表等。
电磁学中仪基于电磁学的基本定律，如欧姆定律、基尔霍夫定律等。
通过测量电流、电压和阻抗等电学量，可以计算出电阻、电导、电容、电感等参数。
总结：
中仪的工作原理根据具体类型的中仪而定。
光学中仪利用光学原理测量距离、角度和位置，而电磁学中仪利用电磁学原理测
量电学量和材料特性。
不同的中仪在应用领域和工作原理上可能有所不同，但它们都旨在提供准确的测量结果。
激光对中仪的测量原理是怎样的呢
激光对中仪的测量原理是怎样的呢前言随着科学技术的发展，越来越多的测量工具得到了广泛应用，其中，激光对中仪是比较常见的一种。
它可以对高精度的数据进行测量，不仅测量时间较短，而且测量结果能够达到较高的精度。
本文将介绍激光对中仪的测量原理，帮助读者深入了解该仪器的工作原理。
激光对中仪工作原理激光对中仪主要应用了光电二极管和激光器技术，其测量原理是通过光电二极管实现对激光信号的接收，然后通过对激光信号的处理，来实现对物体距离的测量。
具体的测量流程是这样的：激光器会发射出一束激光，该激光会在空气中向前传播。
当激光与物体相遇时，会发生激光的反射。
光电二极管会接收到反射回来的激光信号，并将该信号转化为电信号，然后将电信号传输到计算机中，计算机会根据接收到的信号计算出物体与仪器之间的距离。
为了实现更高的精度，激光对中仪通常会采用多波长激光技术，也就是说，在发射激光的时候，会采用多个不同波长的激光进行发射。
不同波长的激光在空气中的传输速度不同，通过对多个波长的激光信号进行处理，可以更准确地计算出物体与仪器之间的距离。
激光对中仪的优势激光对中仪相比于其他传统的测量工具，具有以下的优势：•高精度：由于激光是一种精密的光束，所以激光对中仪可以实现极高的测量精度。
•非接触式测量：激光对中仪不需要接触物体就能够进行测量，因此可以避免物体变形或者损坏的风险。
•自动化程度高：激光对中仪可以将数据直接传输到计算机中进行处理，不需要手动记录测量数据，因此可以提高工作效率。
总结激光对中仪作为一种高新技术的测量工具，可以实现极高的测量精度，同时还具有非接触式测量、自动化程度高等优势。
其工作原理主要是通过对激光信号的处理来实现对物体距离的测量。
通过本文介绍的激光对中仪的测量原理，相信读者对该仪器的工作原理有了更深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光对中仪的原理及应用陆卫东1，2，沈勇1，吴健1（1.南京市自来水总公司城北水厂，江苏南京210038；2.东南大学电气工程系，江苏南京210096）摘要：介绍了电动机水泵机组等设备对中的必要性；阐述了激光对中仪的基本原理及使用过程中温度对精度的影响。
将激光对中仪与国内普遍使用的千分表对中仪进行技术比较，通过实例检验，证明激光对中仪对我国企业的设备管理和节省生产成本有重要作用。
关键词：激光对中仪；能量中心；角偏差中图分类号：O432.1+2文献标识码：B文章编号：1671-5276（2006）03-0137-03Princi p le and A pp lication of Laser Ali g nerL U Wei-don g1，2，SHEN Yon g1，W U Jian1（1.Chen g bei Water Plant of Nan j in g Ta p Water General Com p an y，JS Nan j in g210038，China；2.De p art ment of Electric En g ineerin g，Southeast U niversit y，JS Nan j in g210096，China）Abstract：This p a p er introduced the necessit y of measurin g and ali g nin g e q ui p ment such as motor and p um p. Basic reasons of laser ali g ner were stated.The com p arison of laser ali g ner with micrometer was g iven.It was p roved in exam p les that laser ali g ner can increase the level and reduce the cost of e q ui p mana g ement in our countr y.Ke y words：laser ali g ner；ener gy center；an g ular deviation0引言激光对中仪是一种用来调整两个相连设备的相对位置，确保该组设备的相对位置符合设计要求的一种测量仪器。
简言之，激光对中仪就是安装设备时用来测量相连设备的转轴是否在一条直线上的仪器。
例如，电动机水泵机组安装、维修过程中的转轴对中。
据有关资料表明，国内不少厂家，如炼油厂、自来水厂等都采用了激光对中仪对有关机械设备进行安装、定期检修。
笔者首先对国内对中技术在机械设备中的使用状况进行了回顾，然后重点阐述激光对中仪的基本原理，并把激光对中仪与千分表对中仪进行技术比较，通过实例检验，证明激光对中仪应该在我国推广。
1激光对中仪的基本原理1.1设备对中的必要性a）如果设备不对中，轴承会过早地发生损坏，缩短轴承的使用寿命；b）设备不对中会增大联轴节的摩擦，使机器的能源使用效率显著下降，运营成本提高。
由于设备不对中会对转轴密封产生特别严重的影响，目前市场上更换密封的价格有时是一个泵的价格的20%；c）设备不对中会缩短机器寿命。
由于不对中所产生的额外的力，会使转轴发生往复移动，这样也会显著地缩短机器的寿命。
因此良好的对中能极大的减少运营成本、大大提高工作效率。
1.2设备对中常用方法及基本原理激光对中仪是一件舶来品，国内很多厂家在采用它之前，主要使用千分表方法来对中设备。
下面先简单回顾一下千分表的安装方式及使用原理：千分表的安装方式如图1所示。
图中A和B图1千分表的安装方式分别是需要对中的传动轴，千分表的支架固定于A轴，并随A 轴作一周旋转，其触点在B 轴表面形成的轨迹如图1中虚线所示，它是在垂直于旋转A 轴轴心线的平面M 内的闭合曲线。
当B 轴是表面光滑的圆柱体时，该闭合曲线是中心在O'的椭圆，图中O 和O'分别是A 和B 轴线与平面M 的交点；O O'即为A 、B 两旋转轴的中心线在平面M内的轴偏差值。
对于圆柱体轴A 、B 来说，如果轴偏差和角偏差均为零，这时A 和B 轴的轴心线重合，千分表在一周的旋转中，数值将始终为常数；该千分表触点形成的应为半径R B 的圆（图2）。
反之，如果存在轴偏差，那么，千分表在旋转过程中数值就会有变化；如果存在角偏差，千分表触点形成的轨迹将会是一个短轴为2R B 的椭圆（图3）；并且旋转过程中千分表读数会不断变化。
图2千分表触点形成的半径R B的圆图3千分表触点形成的椭圆由此可知，千分表调整设备对中是根据表触点在光滑圆柱轴表面形成的轨迹来确定其轴线位置的。
但是遇到非光滑圆柱表面，或存在表面缺陷的轴，这种方式也许就失效了。
这种方法最大的缺点是触点受力变化引起支架位移，从而影响精度，并且不稳固、观察困难。
1.3激光对中仪对中的基本原理激光对中仪是采用完全不同的测量原理进行工作的。
这种方法不仅精确度高，而且方便灵活，节省时间。
下面分析激光对中仪最基本的原理。
激光最大的特点是具有方向性和单色性。
方向性是指激光从激光发生器发出后光束散角极小，基本沿直线传播，到达接受器能量不损失；而单色性则指发出的光波波长单一，易被接受器辨别，不受外界光干扰。
激光对中仪正是应用了激光的这两大特点。
激光对中仪一般采用635～670nm 波长半导体红色激光，图4给出了激光对中设备的示意图，在A 轴和B 轴上各装上能同时发送和接受激光束的测量器，并通过信号线与主机设备相联。
图4激光对中设备示意图光束从两只分别装在A 、B 轴上的测量器各自发出，并被对方接受。
当光束落在接受器的光电点阵采集面CCD 上时，便形成一个很小的照射区域；主机经过计算，确定这个照射区域能量中心点，它具有很高的精度。
随着轴的转动，各自光束的能量中心点也分别在对方接受器的CCD 采集面上位移。
激光对中仪便是根据这种位移量计算出被测设备的轴偏差和角偏差的。
为了便于研究，笔者将激光对中仪的工作过程简化如图5所示，并仅研究其在一个平面内的偏差分量。
图5激光对中仪的工作简化过程A 和B 为两个被测轴的轴心线，测得两只测量器间的距离为S ；δ为两轴联接面处的轴偏差，通常是两测量器间的中点；α为两轴间的角偏差。
两轴经过180º的翻转，其上的激光测量器便从如图的上半部分分别移至两轴的下半部分，这时激光束分别在对方接受器的CCD 采集面上发生位移，设其径向分量为ΔA 和ΔB ，不难算出，角偏差与径向位移分量存在如下关系：tan α=（ΔA +ΔB ）/S （1）接下来我们再来寻找轴偏差与径向位移分量的关系。
假设B 轴作平移，使两轴在中点处重合，不难分析，ΔA 和ΔB 将分别变为ΔA -2δ和ΔB +2δcos α；根据对称原理，应有：ΔA -2δ=ΔB +2δcos α（2）从以上分析可以看出，激光对中仪的测量值仅与对方接受器CCD 面上光束能量中心位移的径向分量有关。
由式（1）可知，角偏差任何微小的变化都可以从ΔA +ΔB 的变化中感觉到，而千分表是无法做到的；式（2）则说明了当角偏差很小时，cos α=1，δ=（ΔA -ΔB ）/4，更显其精确性。
值得一提的是，大多数激光对中仪能精确地测出轴偏差和角偏差外，将设备地脚垫平点距测量器的距离S 1、S 2输入后（图4），还能计算出各地脚具体的垫平值及平移值，极大地提高了效率。
2温度对测量精度的影响影响测量精度的因素很多，这里我们只研究对激光对中仪的测量精度影响最大的因素———温度。
当激光通过不同密度媒介时会发生折射，而不同温度空气的密度是不同的，激光通过时其光束会发生如图6所示的折射现象。
图6光束的折射图在工作现场，尤其当有热空气在流动时，光束通过不断变化的冷热空气，光束能量中心会在感应平面板上不断漂移。
对在线式激光对中仪来说表现为数据不停地跳动；对非在线式激光对中仪来说则表现为各次检测结果不一致，使对中无法正常进行。
另外，停运的设备逐渐冷却时也会对对中检测产生一定影响，冷却的过程实际上也是改变设备尺寸的过程。
因此在采用激光对中仪时应尽量避免周围有明显热源或冷热对流，必须待设备完全冷却后再对中。
3激光对中仪的应用下面我们通过激光对中仪的应用实例来说明其优缺点：实例1：EASY -LASER D400激光对中仪对电动机水泵平车调校。
地点：南京城北水厂1号机组；设备：IDP 600-L N N -950型清水泵、ABBHXR500LP10型电动机，功率590kW ，最高转速590r /min ；平车原因：轴不对中引起振动，造成电动机驱动端轴承损坏。
平车前后所测得的相关数据列于表1。
表1平车前后测得的数据平车前平车后水平方向垂直方向水平方向垂直方向轴偏差0.000.36轴偏差0.000.01角偏差0.17/100mm 0.07/100mm 角偏差0.00/100mm 0.00/100mm 前脚F 1-0.830.03前脚F 10.020.01后脚F 2-2.96-0.81后脚F 20.040.02实例2：EASY -LASER D400激光对中仪对南京北河口水厂电动机水泵的调整。
设备：8号机组，EBARA 清水泵、韩国现代电机，功率1000kW ，转速594r /min 。
原因：轴不对中引起强烈振动，造成电动机与水泵的联轴器螺栓全部断裂。
备注：该机组由于受地基下沉的影响，地角固定螺栓错位严重，未能完全消除偏差。
调整前后相关数据列于表2。
表2调整前后的数据平车前平车后水平方向垂直方向水平方向垂直方向轴偏差0.250.69轴偏差0.130.12角偏差0.61/100mm 0.01/100mm 角偏差0.00/100mm 0.00/100mm 前脚F 1-1.51-0.59前脚F 10.120.10后脚F 2-4.61-0.34后脚F 20.080.03实例3：南京北河口水厂7号机组电机水泵的调整。
该机组工况同8号机组，但未出现问题，仅做维护保养。
平车前后所测得的数据列于表3。
表3平车前后的相关数据平车前平车后水平方向垂直方向水平方向垂直方向轴偏差0.010.35轴偏差0.000.00角偏差0.01/100mm 0.01/100mm 角偏差0.00/100mm 0.00/100mm 前脚F 10.06-0.27前脚F 10.000.01后脚F 20.26-0.01后脚F 20.020.02（下转第142页）图3天线应力分布图图4天线变形分布图2.5优化模型并重新计算天线结构系统应在满足强度和刚度要求的前提下，结构布局合理，质量尽可能轻。
根据分析计算得到的支反力，可以估算出天线结构系统的质量。
