plc喷泉的模拟控制
喷泉的PLC控制
WORD格式喷泉的 PLC控制学院机电工程学院专业自动化姓名学号系统要求用两个按钮来控制 A 、B、C 三组喷头工作（通过控制三组喷头的电动机来实现）。
系统控制要求具体如下。
当按下启动按钮后， A 组喷头先喷5s 后停止，然后B、C 组喷头同时喷：5s 后，B 组喷头停止、 C 组喷头继续喷5s 再停止；而后 A 、B 组喷头喷7s，C 组喷头在这7s 的前2s 内停止，后5s 内喷水；接着A、B、C 三组喷头同时停止3s，以后重复前述过程。
按下停止按钮后，三组喷头同时停止喷水。
下图为A、B、C 三组喷头工作时序图5s 2s 5sA 3s5sB10s 5sC2.确定输入 / 输出设备，并为其分配合适的I/O 端子喷泉控制需用到的输入/输出设备和对应的PLC 端子见下表输入输出输入对应 PLC 端子功能说明输出对应 PLC 端子功能说明SB1 X000 启动控制KM1 Y000 驱动 A 组电动机SB2 X001 停止控制KM2 Y001 驱动 B 组电动机KM3 Y002 驱动 C 组电动机3.绘制喷泉控制线路图梯形图说明（1）启动控制按下启动按钮SB1 X000 常开触点闭合辅助继电器M0 线圈得电【1】M0 自锁触点闭合，锁定M0 线圈供电【29】M0 常开触点闭合，Y000 线圈得电KM1 线圈得电电动机 A 运转A 组喷头工作【4】M0 常开触点闭合，定时器T0 开始 5s 计时5s 后，定时器T0 动作【29】T0 常闭触点断开Y000 线圈失电电动机 A 停转 A 组喷头停止工作【35】T0 常开触点闭合Y001 线圈失电电动机 B 运转 B 组喷头工作【41】T0 常开触点闭合Y002 线圈失电电动机 C 运转 C 组喷头工作【9】T0 常开触点闭合，定时器T1 开始 5s计时5s 后，定时器T1 动作【35】T1 常闭触点断开Y001 线圈失电电动机 B 停转 B 组喷头停止工作【13】T1 常开触点闭合，定时器T2 开始 5s 计时5s 后，定时器T2 动作【31】T2 常开触点闭合Y000 线圈得电电动机 A 运转 A 组喷头开始工作【37】T2 常开触点闭合Y001 线圈得电电动机 B 运转 B 组喷头开始工作【41】T2 常闭触点断开Y002 线圈失电电动机 C 停转 A 组喷头停止工作【17】T2 常开触点闭合，定时器T3 开始 2s 计时2s 后，定时器T3 动作【43】T3 常开触点闭合Y002 线圈得电电动机 C 运转 C 组喷头开始工作【21】T3 常开触点闭合，定时器T4 开始 5s 计时5s 后，定时器T4 动作【31】T4 常闭触点断开Y000 线圈失电电动机 A 停转 A 组喷头停止工作【37】T4 常闭触点断开Y001 线圈失电电动机 B 停转 B 组喷头停止工作【43】T4 常闭触点断开Y002 线圈失电电动机 C 停转 C 组喷头停止工作【25】T4 常开触点闭合，定时器T5 开始 3s 计时3s 后，定时器T5 动作【4】T5 常闭触点断开定时器T0 复位【29】T0 常闭触点闭合Y000 线圈得电电动机 A 运转【35】T0 常开触点断开【41】T0 常开触点断开【9】T0 常开触点断开定时器 T1 复位，T1 所有触点复位，其中【13】T1 常开触点断开使定时器T2 复位定时器T2 复位，T2 所有触点复位，其中【17】T2 常开触点断开使定时器T3 复位定时器T3 复位，T3 所有触点复位，其中【21】T3 常开触点断开使定时器T4 复位定时器T4 复位，T4 所有触点复位，其中【25】T4 常开触点断开使定时器T5 复位【4】定时器T5 常闭触点闭合，定时器T0 开始 5s 计时，以后会重复前面的工作过程。
三菱PLC喷泉设计
电气控制与PLC应用技术课题名称:PLC的喷泉模拟控制设计班级：10风电一班姓名：杨凯亮学号：101114012日期：2012.6.20摘要花式喷泉是近年来出现的一种园林建筑与花式观赏相结合的一种产物。
随着可编程控制器在我国的迅速发展，对花式喷泉的控制要求也越来越高，使得越来越多的控制部分需要可编程控制器来实现。
本文以花式喷泉为研究对象，采用了FX三菱系列PLC作为喷泉的控制器。
对花式喷泉的控制系统的总体功能进行了分析，阐述可编程控制器的组成和工作原理。
第1章绪论1.1 我国现代喷泉及其控制技术的发展二十世纪八十年代以前，喷泉只是建筑给排水和园林造景专业的一个技术细节，从设计到产品制作，工程安装都没有形成规模。
只是在展览馆等公共建筑和公园里能见到一些中、小喷泉，产品的水平也是简单、粗放的。
二十世纪八十年以后，随着国民经济的恢复和发展，人民生活水平的提高，一些城市的城建、园林主管部门在城市建设、改造的过程中，以及环境的美化和文化氛围的营造上对喷泉提出了求新的要求，一部分建筑、园林、水利的设计院、研究所及大专院校，综合了土建结构、给排水、机电控制等传统的专业技术，加上当时先进的单片机，通过电磁阀和直流电机调速实行变量控制，设计出一批喷泉、水景。
得到了良好的社会反映和社会效益。
在这个时期，一些喷泉设备专业加工厂和公司开始组建、发展，为喷泉的专业化发展提供了力量，打下了基础。
二十世纪九十年代以后，社会主义市场经济快速发展，全国城市建设速度加快，人们也追求高质量的文化生活和环境美。
市场的需求推动了喷泉行业的发展。
喷泉走出公园、园林的围墙和广场的中心，深入延伸到人们的各个社会活动场所。
许多喷泉专业的生产厂商和专业公司，在这段时间内应运而生，迅速发展起来。
专业技术人员把计算机技术、信息技术，以及声、光、电、雾、火、激光、音乐、水幕电影等学科的技术应用到喷泉之中，把喷泉行业的技术水平推上了一个新的层面，开拓了广阔的应用空间，喷泉行业得到了快速发展。
PLC喷泉实验
第1章绪论1．1课题的提出喷泉是人工环境中观赏价值最高、最富有生命力的理想景观之一。
规模可大可小，射程可高可低，喷出的水，大者如珠，细者如雾，变化万千，引人入胜。
喷泉景观概括来说可以分为两大类：一是因地制宜，根据现场地形结构，仿照天然水景制作而成，如：壁泉、涌泉、雾泉、管流、溪流、瀑布、水帘、跌水、水涛、漩涡等。
二是完全依靠喷泉设备人工造景。
这类水景近年来在建筑领域广泛应用，发展速度很快，种类繁多，有音乐喷泉、程控喷泉、摆动喷泉、跑动喷泉、光亮喷泉、游乐喷泉、超高喷泉、激光水幕电影等。
在游人和居民经常光顾的场所，如公园、广场、旅游景点及一些知名建筑前，经常会修建一些喷泉供人们休闲、观赏。
这些喷泉按一定的规律改变喷水式样，如果再与五颜六色的灯光相配合，在和和谐优雅的音乐中，更使人心旷神怡，流连忘返。
利用PLC控制喷泉喷水方式，产生各样的样式。
在系统的硬件组成以及软件的实现，通过PLC控制电磁阀开关来决定喷水的效果。
实际应用效果良好。
供人们休闲、观赏。
花式喷水池是近年来出现的一种园林建筑与花式观赏相结合的一种产物。
随着可编程控制器在我国的迅速发展，对花式喷泉的控制要求也越来越高，使得越来越多的控制部分需要可编程控制器来实现。
使用PLC控制花式喷泉,具有使用方便、运行可靠、控制程序设计简单等优点.用SFC方法编程,可以使设计思路清晰,编程简便.若需要改变喷水花样和喷水时间,设计方案不必作很大调整,只要把控制程序作相应的修改,即可实现控制目的.以4环花式喷泉为研究对象，采用了CPM2A系列可编程序控制器作为喷泉的控制器。
对花式喷水池的控制系统的总体功能进行了分析，阐述了可编程控制器的组成和工作原理。
并提出了喷水池硬件的各组成模块及详细的硬件模块设计方案。
本设计改善了喷泉系统的控制品质，并真正地达到了实时控制的要求。
1．2 喷泉的现状与发展不同环境选择不同的喷泉。
现在喷泉的应用范围已经不再像原来那么狭窄了，随着人们对喷泉的造景功能、娱乐功能、环保功能认识的提高，喷泉已经出现了多种多样的形式。
基于PLC的喷泉控制.
基于PLC的喷泉控制学号：姓名：日期：目录第1章绪论 01、1选题的背景与意义 0第2章系统总体设计 (1)2.1方案的选择 (1)2.1。
1 喷泉控制装置 (1)2.1。
2 喷泉控制要求 (1)2。
2系统总体设计 (2)第3章硬件设计 (3)3.1 硬件选型 (3)3。
1.1 PLC的选择 (3)3。
1。
2 喷头的选择 (3)3。
1。
3 水泵的选择 (4)3。
1。
4喷泉灯和按钮的选择 (5)3。
1.5 变频器的选择 (5)3。
2 PLC 输入输出（ I /O) 设计 (6)3.3系统的硬件接线图 (6)第4章软件设计 (7)4.1 系统流程 (7)4.1.1 程序流程图 (7)4.1。
2 顺序功能图 (8)4.2 梯形图 (9)4。
3 指令表 (11)4.4程序分析 (11)第五章仿真结果 (12)5。
1 系统仿真 (12)结论 (14)参考文献 (15)第1章绪论1、1选题的背景与意义国内在20世纪80年代以前，喷泉只是建筑给排水和园林造景专业的一个技术细节，从设计到产品制作、工程安装都没有形成规模。
改革开放以来，随着国民经济的发展，人民生活水平的提高,一些城市的城建、园林主管部门在城市建设、改造过程中对喷泉美化和文化氛围营造上提出了要求，结合当时先进的单片机、通过电磁阀和直流电机调速实行变量控制，设计出了一批喷泉水景。
近年来,喷泉走出公园、园林的围墙和广场的中心，深入延伸到人们的各个社会活动场所.专业技术人员把计算机技术、信息技术，以及声、光、电、雾、火、激光、音乐、水幕电影等学科的技术应用到喷泉之中，这些喷泉按照一定的规律改变喷泉式样,辅以五颜六色的灯光和优美的音乐，使人心旷神怡，流连忘返。
随着可编程控制器在我国的迅速发展，人们对花式喷泉控制的要求也越来越高，使得越来越多的控制部分需用可编程控制器来实现。
人们对喷泉的造景功能、娱乐功能，认识逐步提高，开拓了喷泉的应用范围。
适宜于节日、大型集会的广场喷泉和城市主题调速喷泉，造型简洁、明快、庄重、大方.在商业广场、购物中心以及一些景点的大型激光彩色音乐喷泉,欢快、跳跃,富有诗意，有些喷泉配以水幕电影，给人们带来变幻奇妙的视听效果.近年来，随着房地产市场的逐渐升温，一些住宅小区在景观设计中，融人了喷泉,使其与小区园林景观遥相呼应。
基于PLC控制的自动喷泉系统

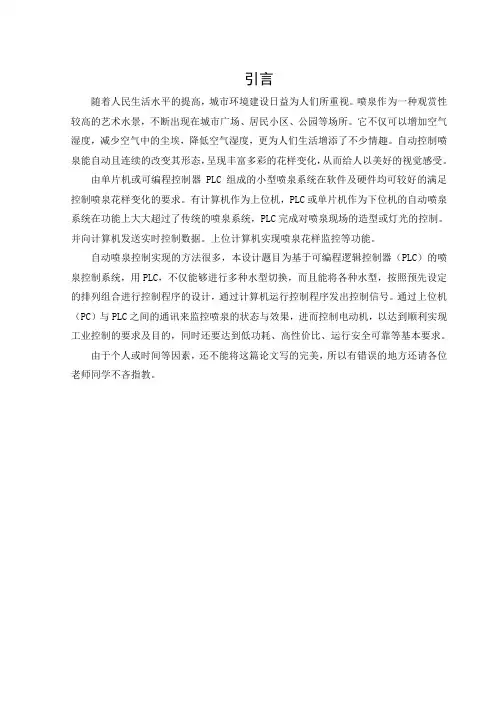

引言随着人民生活水平的提高，城市环境建设日益为人们所重视。
喷泉作为一种观赏性较高的艺术水景，不断出现在城市广场、居民小区、公园等场所。
它不仅可以增加空气湿度，减少空气中的尘埃，降低空气湿度，更为人们生活增添了不少情趣。
自动控制喷泉能自动且连续的改变其形态，呈现丰富多彩的花样变化，从而给人以美好的视觉感受。
由单片机或可编程控制器PLC组成的小型喷泉系统在软件及硬件均可较好的满足控制喷泉花样变化的要求。
有计算机作为上位机，PLC或单片机作为下位机的自动喷泉系统在功能上大大超过了传统的喷泉系统，PLC完成对喷泉现场的造型或灯光的控制。
并向计算机发送实时控制数据。
上位计算机实现喷泉花样监控等功能。
自动喷泉控制实现的方法很多，本设计题目为基于可编程逻辑控制器（PLC）的喷泉控制系统，用PLC，不仅能够进行多种水型切换，而且能将各种水型，按照预先设定的排列组合进行控制程序的设计，通过计算机运行控制程序发出控制信号。
通过上位机（PC）与PLC之间的通讯来监控喷泉的状态与效果，进而控制电动机，以达到顺利实现工业控制的要求及目的，同时还要达到低功耗、高性价比、运行安全可靠等基本要求。
由于个人或时间等因素，还不能将这篇论文写的完美，所以有错误的地方还请各位老师同学不吝指教。
目录1可编程序控制器（PLC）概况 (1)1.1可编程序控制器（PLC）的分类 (1)1.2 PLC的结构 (2)1.3 PLC编程语言 (4)1.4 PLC的性能指标 (4)1.5 PLC的应用领域 (5)2．GX Developer软件简介 (6)2.1安装方法 (6)2.3 GX Developer软件的使用 (8)3.设计任务 (12)3.1任务描述 (12)3.1设计目的 (12)3.2设计要求 (12)3.3控制要求 (12)4总体方案设计 (13)4.1实现方法分析与可行性讨论 (13)4.1.1单片机喷泉控制系统 (13)4.1.2工控机喷泉控制系统 (13)4.1.3 PLC喷泉控制系统 (13)4.2总体实现方案 (14)5.硬件系统实现 (14)5.1I/O点数分配表 (14)5.2外部接线图 (15)6．软件系统实现系统调试 (15)总结 (17)致谢 (18)参考文献 (19)附件 (20)1可编程序控制器（PLC）概况PLC可编程序控制器：PLC英文全称Programmable Logic Controller ,中文全称为可编程逻辑控制器，定义是:一种数字运算操作的电子系统，专为在工业环境应用而设计的。
plc喷泉的模拟控制课程设计

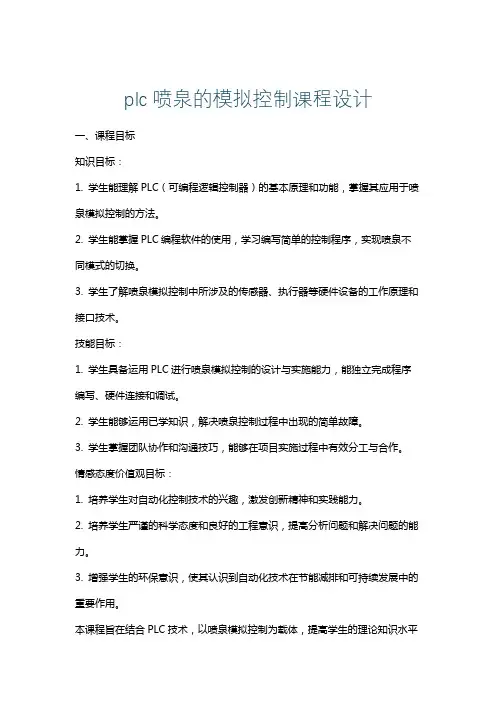

plc喷泉的模拟控制课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和功能，掌握其应用于喷泉模拟控制的方法。
2. 学生能掌握PLC编程软件的使用，学习编写简单的控制程序，实现喷泉不同模式的切换。
3. 学生了解喷泉模拟控制中所涉及的传感器、执行器等硬件设备的工作原理和接口技术。
技能目标：1. 学生具备运用PLC进行喷泉模拟控制的设计与实施能力，能独立完成程序编写、硬件连接和调试。
2. 学生能够运用已学知识，解决喷泉控制过程中出现的简单故障。
3. 学生掌握团队协作和沟通技巧，能够在项目实施过程中有效分工与合作。
情感态度价值观目标：1. 培养学生对自动化控制技术的兴趣，激发创新精神和实践能力。
2. 培养学生严谨的科学态度和良好的工程意识，提高分析问题和解决问题的能力。
3. 增强学生的环保意识，使其认识到自动化技术在节能减排和可持续发展中的重要作用。
本课程旨在结合PLC技术，以喷泉模拟控制为载体，提高学生的理论知识水平和实践操作能力。
针对学生的年级特点，课程设计注重知识性与趣味性相结合，培养学生的动手能力和团队协作精神。
通过本课程的学习，使学生能够将所学知识应用于实际工程案例，提高解决实际问题的能力。
二、教学内容本课程教学内容主要包括以下三个方面：1. PLC基础知识：- PLC的原理与结构：使学生了解PLC的工作原理、硬件组成和功能特点。
- PLC编程语言：讲解PLC的梯形图、指令表等编程语言，为学生编写喷泉控制程序奠定基础。
2. 喷泉模拟控制相关技术：- 传感器与执行器：介绍喷泉控制中常用的传感器（如液位传感器、流量传感器等）和执行器（如电磁阀、水泵等）。
- 控制系统设计：分析喷泉模拟控制系统的设计方法，包括控制系统硬件连接和软件编程。
3. 实践操作与项目实施：- PLC编程软件应用：指导学生使用PLC编程软件进行程序编写、调试和下载。
- 喷泉控制项目实施：分组进行喷泉控制项目实践，培养学生实际操作能力和团队协作能力。
毕业设计：花式喷泉的PLC控制设计
高等教育自学考试毕业论文目录前言 (1)第 1 章系统控制方案的确定 (2)§1.1 花式喷泉的概述 (2)§1.2 系统设计的基本步骤 (3)§1.3 系统控制方案 (3)§1.4 花式喷泉控制系统的原理图 (5)第 2 章系统硬件设计 (6)§2.1 可编程控制器 ( PLC ) 的选择 (6)§2.1.1 PLC 概述 (6)§2.1.2 PLC 的选型 (6)§2.2 变频器的选型 (8)§2.3 水泵的选型 (10)§2.3.1 水泵的参数及性能 (10)§2.3.2 选择步骤 (13)§2.4 硬件接线图 (14)第 3 章系统软件设计 (16)§3.1 PLC 梯形图概述 (16)§3.2 SWOPC-FXGP/WIN-C 编程软件的操作方法 (16)§3.3 I/O 分配表 (16)§3.3.1 输入信号 (18)§3.3.2 输出信号 (18)§3.4I/O 接线图 (18)§3.5 流程图 (19)§3.6 梯形图 (见附录1 ) (19)§3.7 喷泉控制系统的设计程序 (19)结论 (21)高等教育自学考试毕业论文参考文献 (22)致谢 (23)附录 (24)前言随着城市化进程的加速，花式喷泉可以在人们周围随处可见。
比如广场，大厦，小区等。
花式喷泉是人造小气候，在炎热的夏日可以起到增湿和降温的作用；也为水体充氧，有利于水体增加自净能力，起到防止水体黑臭的作用。
花式喷泉运行的灵活性是评价花式喷泉优劣的关键，而这与花式喷泉的控制系统息息相关。
花式喷泉可以根据自己的设计，设计出各种各样的花样，加上灯光，能给人有种不错的视觉享受。
1969年美国数字设备公司(d ec)研制书上世间第一台可编程控制器，并成功地应用在美国(g m)的生产线上。
基于PLC的花样喷泉控制系统的设计
摘要跟着我国的都会化历程的加快和人丁的多量会聚,环境也是让人们更加的重视了，优良环境能让人的心情更为舒服并能使服务效能升高.此中喷泉也能够润湿四周的空气并能减削尘土同时也可让气温下降。
喷泉细小水滴和四周空气份子抨击，也许爆发大批的负氧离子，有利于改良住区的脸蛋和督促住民身心康健。
花样喷泉选用可编程控制器PLC和变频器，用器件完成对花样喷泉运转的节制，可信性也大的升高.节制系统布局简易，外面路线简易，便利的增添或变更控制收效，也许实行故障逐动检测与报警闪现出来，升高运转安好性，并便于查验。
用SFC 法子编程，能够使计划思绪清楚，编程简洁。
以其卓越的速度技能逆变器、制动性能、高效率、高功率器件和节能效果，可控制水位的高地喷泉，范围一般是很多其他的优势,被国内和国外公认是最有前希望的速度。
于是，可编程控制器技能加变频器变速成了今世喷泉行业的一个多样。
这策画是把持PLC 和变频器的变速技能,是以有三种喷水的花样可以供选;可以节制每个环喷水管喷水的那个高度；喷水的时候要有灯光表现出来；能够按照分别天色、个别场所可转变喷水的样子.将各类水的形状和灯的光,依照开始制定的序列组合的实行来控制程序的策画，经过计算机地运转来发来控制讯号，使水地形状和灯的光有林林总总的转变。
关键词：可编程控制器PLC;花式喷泉；梯形图；控制;水泵AbstractWith the acceleration of the urbanization process of our country and population of a large number of convergence， the environment is becoming more and more important, a good environment can make the psychosomatic more comfortable，increase work efficiency。
喷泉的PLC控制
喷泉的PLC控制学院机电工程学院专业自动化姓名学号1.系统控制要求系统要求用两个按钮来控制A、B、C三组喷头工作（通过控制三组喷头的电动机来实现）。
系统控制要求具体如下。
当按下启动按钮后，A组喷头先喷5s后停止，然后B、C组喷头同时喷：5s后，B组喷头停止、C组喷头继续喷5s再停止；而后A、B组喷头喷7s，C组喷头在这7s的前2s 内停止，后5s内喷水；接着A、B、C三组喷头同时停止3s，以后重复前述过程。
按下停止按钮后，三组喷头同时停止喷水。
下图为A、B、C三组喷头工作时序图5s 2s 5sA 3s5sB10s 5sC2.确定输入/输出设备，并为其分配合适的I/O端子喷泉控制需用到的输入/输出设备和对应的PLC端子见下表输入输出输入对应PLC端子功能说明输出对应PLC端子功能说明SB1 X000 启动控制KM1 Y000 驱动A组电动机SB2 X001 停止控制KM2 Y001 驱动B组电动机KM3 Y002 驱动C组电动机3.绘制喷泉控制线路图4.编写PLC控制程序梯形图说明（1）启动控制按下启动按钮SB1 X000常开触点闭合辅助继电器M0线圈得电【1】M0自锁触点闭合，锁定M0线圈供电【29】M0常开触点闭合，Y000线圈得电KM1线圈得电电动机A运转A组喷头工作【4】M0常开触点闭合，定时器T0开始5s计时5s后，定时器T0动作【29】T0常闭触点断开Y000线圈失电电动机A停转A组喷头停止工作【35】T0常开触点闭合Y001线圈失电电动机B运转B组喷头工作【41】T0常开触点闭合Y002线圈失电电动机C运转C组喷头工作【9】T0常开触点闭合，定时器T1开始5s计时5s后，定时器T1动作【35】T1常闭触点断开Y001线圈失电电动机B停转B组喷头停止工作【13】T1常开触点闭合，定时器T2开始5s计时5s后，定时器T2动作【31】T2常开触点闭合Y000线圈得电电动机A运转A组喷头开始工作【37】T2常开触点闭合Y001线圈得电电动机B运转B组喷头开始工作【41】T2常闭触点断开Y002线圈失电电动机C停转A组喷头停止工作【17】T2常开触点闭合，定时器T3开始2s计时2s后，定时器T3动作【43】T3常开触点闭合Y002线圈得电电动机C运转C组喷头开始工作【21】T3常开触点闭合，定时器T4开始5s计时5s后，定时器T4动作【31】T4常闭触点断开Y000线圈失电电动机A停转A组喷头停止工作【37】T4常闭触点断开Y001线圈失电电动机B停转B组喷头停止工作【43】T4常闭触点断开Y002线圈失电电动机C停转C组喷头停止工作【25】T4常开触点闭合，定时器T5开始3s计时3s后，定时器T5动作【4】T5常闭触点断开定时器T0复位【29】T0常闭触点闭合Y000线圈得电电动机A运转【35】T0常开触点断开【41】T0常开触点断开【9】T0常开触点断开定时器T1复位，T1所有触点复位，其中【13】T1常开触点断开使定时器T2复位定时器T2复位，T2所有触点复位，其中【17】T2常开触点断开使定时器T3复位定时器T3复位，T3所有触点复位，其中【21】T3常开触点断开使定时器T4复位定时器T4复位，T4所有触点复位，其中【25】T4常开触点断开使定时器T5复位【4】定时器T5常闭触点闭合，定时器T0开始5s计时，以后会重复前面的工作过程。
PLC喷泉自动喷泉的PLC控制
电气控制与PLC课程设计题目: 自动喷泉的PLC控制院系名称：电气工程学院专业班级：学生：学号：指导教师：设计地点：设计时间：摘要在游人和居民经常光顾的地方，如公园、广场、旅游景点和一些知名建筑前，经常会修建一些喷泉供人们休闲，观赏，这些喷泉按一定的规律改变喷水式样。
本设计以三菱FX2N系列的PLC为控制器，设计了一个能变换四种式样的喷泉，详细介绍了系统的硬件配置、设计方案、软件流程图、梯形图和。
当控制要求发生变化时，只需对程序做改动就行了，不必该变硬件接线图或只需微小改动即可，方便简单。
关键词：喷泉 PLC目录1系统描述与控制要求12设计方案22.1单片机喷泉控制系统22.2工控机喷泉控制系统32.3 PLC喷泉控制系统32.4总体实现方案43 I/O分配表54外部接线图65梯形图76系统调试9设计心得10参考文献101系统描述与控制要求随着人民生活水平的提高，城市环境建设日益为人们所重视。
喷泉作为一种观赏性较高的艺术水景，不断出现在城市广场、居民小区、公园等场所。
它不仅可以增加空气湿度，减少空气中的尘埃，降低空气温度，更为人们生活增添了不少情趣。
自动控制喷泉能自动且连续的改变其形态，呈现丰富多彩的花样变化，从而给人以美好的视觉感受。
由单片机或可编程控制器PLC组成的小型喷泉系统在软件与硬件上均可较好地满足控制喷泉花样变化的要求。
由计算机作为上位机，PLC或单片机作为下位机的自动喷泉系统在功能上大大超越了传统的喷泉系统，PLC完成对喷泉现场的造型或灯光的控制。
并向计算机发送实时控制数据。
上位计算机实现喷泉花样监控等功能。
自动喷泉控制的实现方法很多，本设计题目为基于可编程逻辑控制器（PLC）的喷泉控制系统，用PLC，不仅能够进行多种水型切换，而且能将各种水型，按照预先设定的排列组合进行控制程序的设计，通过计算机运行控制程序发出控制信号。
通过上位机（PC）与PLC之间的通讯来监控喷泉的状态与效果，进而控制电动机，以达到顺利实现工业控制的要求与目的，同时还要达到低功耗、高性价比、运行安全可靠等基本要求。
音乐喷泉PLC控制
音乐喷泉不仅为市民和游客提供观赏和娱乐的场所 ，同时也是人们放松心情、享受生活的理想场所。
节能环保
采用PLC控制技术，能够实现音乐喷泉的智能化和精 细化管理，从而达到节能环保的目的。
音乐喷泉概述
音乐喷泉定义
音乐喷泉是一种将水、音乐、灯光等元素有机结合的综合性水景艺术，通过计算机控制技 术和特定的水型设计，实现喷泉造型和音乐旋律的同步变化。
音乐喷泉组成
音乐喷泉主要由水泵、喷头、灯光设备、音响系统、控制系统等组成。其中，控制系统是 整个音乐喷泉的核心部分，负责接收和处理音乐信号，控制水泵、灯光和音响等设备的运 行。
音乐喷泉工作原理
音乐喷泉的工作原理是将音乐信号转换为控制信号，通过PLC控制器对水泵、灯光和音响 等设备进行精确的控制。同时，PLC控制器还能够根据音乐旋律的变化，实时调整喷泉造 型和灯光效果，实现音乐、水景和灯光的完美融合。
06
总结与展望
项目成果总结
成功实现音乐喷泉的PLC控制
通过PLC编程，实现了音乐喷泉与音乐的同步，喷泉的水柱、灯光等能够随着音乐的节奏和旋律 变化而变化，达到了预期的效果。
提高了喷泉的观赏性和艺术性
通过PLC控制，喷泉的表现力得到了极大的提升，水柱的高低、灯光的色彩和音乐的旋律相互配 合，形成了一幅幅美丽的画面，给观众带来了更加愉悦的观赏体验。
节能环保，降低运营成本
高效能耗控制
PLC控制系统能够实时监测音乐喷 泉的能耗情况，并根据实际需求 进行智能调节，降低能耗，达到 节能环保的效果。
长寿命设计
PLC控制系统采用高品质元器件和 长寿命设计，减少更换和维护的 频率，降低运营成本。
智能化管理
通过PLC控制系统对音乐喷泉进行 智能化管理，可以实现远程监控、 故障诊断、数据分析等功能，提 高管理效率，降低人力成本。
基于PLC的喷泉模拟控制系统设计
电气综合应用课程设计题目:基于PLC的喷泉模拟控制系统设计二级学院*********************专业******************班级*********学生姓名学号学生姓名学号学生姓名学号指导教师时间：考核项目得分总分设计60分考核等级平时成绩20分教师签名答辩20分目录1、课程目的 (4)2、设计要求与任务 (4)2.1、设计要求 (4)2.2、设计任务 (4)2.3、设计的花样控制功能 (5)2.4、主要内容 (6)3、系统硬件设计 (6)3.1、PLC介绍 (6)3.2、PLC选型 (6)4、系统软件设计 (7)4.1、系统设计步骤 (7)4.2、系统设计思路 (7)4.3、PLC的存储器容量和I\O点估算 (8)4.4、系统I/O口接图 (8)4.5、控制程序流程图设计 (9)5、系统调试及结果分析 (9)6、总结 (10)7、参考文献 (11)附件 (12)梯形图主程序 (12)中文摘要：喷泉是近年来出现的一种园林建筑与花式观赏相结合的一种产物。
随着可编程控制器在我国的迅速发展，对喷泉的控制要求也越来越高，使得越来越多的控制部分需要可编程控制器来实现。
使用PLC控制喷泉，具有使用方便，运行可靠，控制程序设计简单等优点。
用梯形图方法编程，可以使设计思路清晰，编程简便.若需要改变喷水花样和喷水时间，设计方案不必作很大调整，只要把控制程序作相应的修改，即可实现控制目的。
本设计以3路喷泉为研究对象，采用了三菱FX2N系列可编程序控制器作为喷泉的控制器。
对花式喷水池的控制系统的总体功能进行了分析，阐述了可编程控制器的组成和工作原理。
并提出了喷水池硬件的各组成模块及详细的硬件模块设计方案。
本设计改善了喷泉系统的控制品质，并达到了实时控制的要求。
关键字：喷泉、PLC、梯形图编程English abstract:the fountain is recent a landscape architecture and fancy ornamental combination of a product.Along with the programmable controller in the rapid development of our country,the fountain control requirements also more and morehigh, make more and more control part need programmable controller to realize.Use PLC control fountain,is easy to use,reliable operation,the control program design simple e ladder diagram programming method,can make the design idea is clear,the programming is simple.If you need to change the spray pattern and discharge time,design need not be a significant change,as long as the control program for the corresponding modification,can realize the control purpose.This design with3road fountain as the research object,the mitsubishi FX2N series programmable controller as a fountain of controller.To fancy fountain control of the whole system function was analyzed,the programmable controller of component and work principle.And puts forward the fountain hardware each composition module and detailed hardware module design.This design improves the fountain system control quality,and has achieved the requirements of real-time control.Key words:fountain,PLC,ladder diagram programming1、课程目的利用PLC控制喷泉喷水方式，产生各样的样式。
PLC编程与应用技术(第2版)花式喷泉系统的控制
电自锁，其常开触点闭合→定时器Ｔ０～Ｔ７分别进行延时，通过定 时器触点的配合，分别驱动Ｙ０００～Ｙ０１０的通断→定时器Ｔ７ 延时时间到后，其常闭触点断开，定时器Ｔ０～Ｔ７自动复位，达到 程序循环运行的目的→按下Ｘ００１停止按钮后，Ｍ０失电，其常开 触点恢复断开，系统停止运行。
上一页 下一页 返回
任务一 用基本逻辑指令实现花式喷泉 系统的控制
• 花式喷泉控制系统的输入／输出分配表见表５－１－１，仅作参考。
• 活动３：画ＰＬＣ系统电路原理图
• 用三菱ＦＸ２Ｎ－４８ＭＲ型可编程序控制器实现花式喷泉控制系统 的电路原理图如图５－１－２所示。
上一页 下一页 返回
任务一 用基本逻辑指令实现花式喷泉 系统的控制
• 特别注意： • （１）三菱ＦＸ２Ｎ系列ＰＬＣ的输入端共用１个公共端“ＣＯＭ”
阻值不符，应重新检查布线。 • ③通电观察ＰＬＣ的指示灯。经过自检，确认正确和无安全隐患后，
通电观察ＰＬＣ的ＬＥＤ指示灯并做好记录，见表５－１－６。
上一页 下一页 返回
任务一 用基本逻辑指令实现花式喷泉 系统的控制
基于PLC的音乐喷泉控制系统设计及实现
基于PLC的音乐喷泉控制系统设计及实现音乐喷泉是一种集音乐与喷泉表演于一体的艺术形式，通过喷泉的喷射、舞动和灯光的变化，配合音乐的节奏和旋律，为观众创造出美妙的视听享受。
为了实现精确的控制和协调的表演，基于PLC的音乐喷泉控制系统应运而生。
本文将详细介绍PLC控制器在音乐喷泉中的设计及实现。
1. 系统概述基于PLC的音乐喷泉控制系统是通过PLC控制器实现对音乐喷泉的喷射、灯光、音乐等各个元素的精确控制和协调。
该系统具备以下功能：- 音乐播放控制：通过PLC控制器连接音乐播放设备，实现对音乐的播放控制，确保音乐与喷泉表演的协调统一。
- 喷泉喷射控制：利用PLC控制器控制电磁阀、水泵等装置，实现对各个喷泉口的喷射时间和水流量的精确控制，从而形成不同形状和高度的喷泉效果。
- 灯光控制：通过PLC控制器连接灯光设备，可以实现对喷泉灯光的颜色、亮度、闪烁效果的精确控制，增强艺术表现力。
- 故障告警处理：通过PLC控制器对各个传感器进行监测，一旦发生故障或异常情况，系统能够及时发出告警信号，并采取相应的措施进行处理。
2. 系统设计2.1 系统架构设计基于PLC的音乐喷泉控制系统的架构包括PLC控制器、音频控制模块、喷泉控制模块、灯光控制模块、传感器模块等多个部分。
PLC控制器作为核心控制单元，负责系统整体的控制和协调。
2.2 PLC程序设计PLC的程序设计是整个控制系统的关键部分。
根据实际需求，我们可以采用Ladder Diagram（梯形图）等编程语言进行程序设计。
程序设计中需要考虑以下几个方面：- 音乐控制：根据输入音乐信号的节奏和旋律，设置相应的定时器和计数器，实现音乐与其他控制元素的协调。
- 喷泉控制：根据喷泉的设计需求，设置相应的输出口控制喷泉的喷射时间和水流量，通过PLC的模拟输出实现连续调节。
- 灯光控制：通过PLC的数字输出控制灯光的开关、颜色、亮度等参数，实现灯光与音乐喷泉的协调变化。
3. 系统实现3.1 硬件实现在基于PLC的音乐喷泉控制系统中，需要选择适合的PLC控制器、音频设备、喷泉设备、灯光设备以及传感器。
基于PLC的音乐喷泉控制系统设计方案
基于PLC的音乐喷泉控制系统设计方案音乐喷泉控制系统是一种利用PLC（Programmable Logic Controller，可编程逻辑控制器）技术实现的智能喷泉装置。
其通过程序控制PLC完成对音乐喷泉的灯光、水柱高度、水流变化等各种要素的精密控制，使得喷泉与音乐完美结合，呈现出绚丽多彩的视听效果。
本文将详细介绍基于PLC的音乐喷泉控制系统的设计方案。
一、系统组成和工作原理基于PLC的音乐喷泉控制系统由以下几个主要部分组成：1. PLC控制器：采用先进可靠的PLC控制器，具备强大的输入输出功能和实时控制能力，可实现多通道的高精度控制；2. 传感器：用于感知环境中的各种参数，如音乐信号、水压、水位、温度等，并将其转化为电信号输入到PLC中进行处理；3. 执行机构：包括水泵、电磁阀、喷头灯光等，通过PLC控制信号实现对水流、灯光等各个要素的控制；4. 电源装置：为系统提供所需的稳定电压和电流；5. 人机界面：通过触摸屏、按钮等实现人机交互，方便操作和参数设置。
工作原理如下：1. 传感器感知外界环境参数，将数据输入PLC；2. PLC接收并处理传感器数据，通过预设的程序决定喷泉中的水流、灯光等要素的变化规律；3. PLC输出相应的控制信号，驱动执行机构调整喷泉中水柱的高度、灯光的颜色等；4. 同时，PLC还可以接收人机界面输入的指令，实现手动控制；5. 喷泉控制系统不断循环以上步骤，实时调整水柱高度、灯光颜色和光线变化等，与音乐形成完美配合。
二、系统设计方案基于PLC的音乐喷泉控制系统的设计方案应充分考虑系统的稳定性、实时性和灵活性，下面介绍具体的设计思路和步骤。
1. 系统需求分析：按照项目需求明确系统的功能模块、参数要求和工作环境等，为后续设计做好准备。
2. 选择PLC控制器：根据系统需求选取适配的PLC控制器，考虑其输入输出点数、运算速度和可编程能力等特点。
3. 传感器选择：根据实际需求选择合适的传感器，如声音传感器、光照传感器、液位传感器等，以感知音乐和环境参数。
PLC控制音乐喷泉系统设计
PLC控制音乐喷泉系统设计音乐喷泉作为一种新颖有趣的景观装饰，已成为公园、广场、大型商场等公共场所的热门选择。
其通过水柱的升降、喷射和各种灯光效果的结合，以及与音乐的配合，增添了场地的视觉和听觉体验。
本文将从PLC控制音乐喷泉系统设计的角度，对其原理和实现方法进行探讨。
一、PLC控制在音乐喷泉系统中的作用PLC（可编程逻辑控制器）作为一种专门用于工业自动化控制的设备，广泛应用于各种自动化领域。
在音乐喷泉系统中，PLC的主要作用是通过编程实现对水泵、电动阀门、灯光等设备的控制，使其按照预设的节奏和程序进行操作。
PLC控制系统能够通过接收传感器等设备的信号，实时检测喷泉水柱的高度、水流速度等参数，从而实现对喷泉效果的精确控制。
二、PLC控制音乐喷泉系统的硬件设计1.水泵控制模块：水泵是音乐喷泉系统中的核心设备，其工作情况决定着水柱的高度和流量。
通过PLC控制水泵的启停和转速，可以实现对水柱高度和大小的调节。
2.电动阀门控制模块：电动阀门的开闭控制可控制喷泉的水柱形态和喷射方向。
通过PLC控制电动阀门的开关，可以实现对水柱方向的调节。
3.灯光控制模块：灯光是音乐喷泉系统中重要的视觉效果之一。
通过PLC控制灯光的颜色、亮度和闪烁频率，可以实现与音乐的相应合拍效果。
4.传感器模块：通过安装高度传感器、速度传感器等，可以实时检测水柱的高度、流速等物理参数，并将数据传输给PLC，用于系统的反馈和调节。
5.音乐播放器模块：音乐播放器与PLC相连，在PLC程序的控制下，实现喷泉系统与音乐的完美配合。
三、PLC控制音乐喷泉系统的软件设计1.数据采集和处理：PLC通过读取传感器模块的数据，包括水柱高度、流速等，然后对这些数据进行处理和分析，以确定喷泉效果的控制方案。
2.控制策略设计：根据喷泉的节奏和音乐的速度、节拍等参数，PLC控制系统将设计出相应的控制策略。
例如，根据音乐曲目的快慢，在高潮部分增加水柱的高度和流量，以增强视觉冲击力。
