fanuc加工中心基本操作学习
VMC-1000立式加工中心操作之加FANUC数控系统的基本操作.
![VMC-1000立式加工中心操作之加FANUC数控系统的基本操作.](https://img.taocdn.com/s3/m/4f00a606ff00bed5b9f31df2.png)
4
系统面板上键的详细说明如下:
谢谢辑功能键: 更改/互换功能键(ALTER)、插入 键(INSERT)、删除键(DELETE) 取消键(CAN)、输入键 (INPUT); 复位键(RESET); 页面显示翻页键(PAGE);光标 移动功能键(SHIFT); 帮助显示功能键(HELP);系统 功能显示键(SYSTEM);
《VMC-1000立式加工中心操作》
FANUC数控系统的基本操作
机电工程系
1
VMC-1000立式加工中心FANUC数控系统面板操作.
2
(1)功能键和软键
坐标显示功能键(POS); 程序显示页面功能键(PROG); 偏置功能键/参数设定(OFS/SET); 模拟显示功能键(GSTM/GR); 报警显示功能键(MESSAGE); 要显示一个更详细的屏幕,按下功能 键后按软键。软键也用于实际操作。
FANUC系统加工中心面板各键使用方法

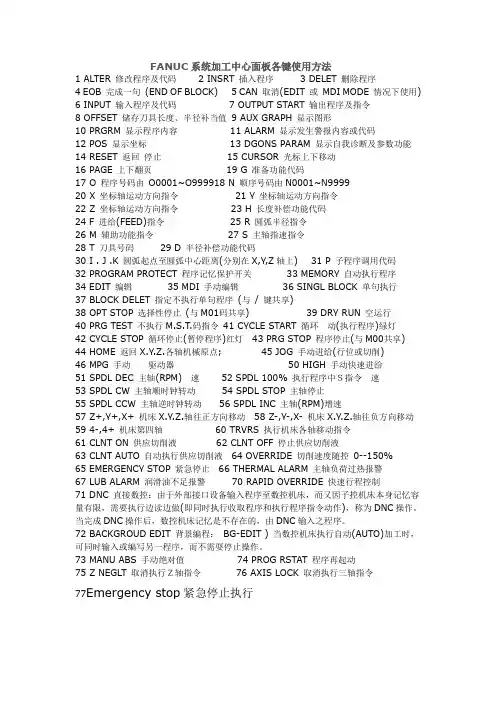

![FANUC系统加工中心面板各键使用方法](https://img.taocdn.com/s3/m/259846355a8102d277a22f01.png)
FANUC系统加工中心面板各键使用方法1 ALTER 修改程序及代码2 INSRT 插入程序3 DELET 删除程序4 EOB 完成一句(END OF BLOCK)5 CAN 取消(EDIT 或MDI MODE 情况下使用)6 INPUT 输入程序及代码7 OUTPUT START 输出程序及指令8 OFFSET 储存刀具长度、半径补当值9 AUX GRAPH 显示图形10 PRGRM 显示程序内容11 ALARM 显示发生警报内容或代码12 POS 显示坐标13 DGONS PARAM 显示自我诊断及参数功能14 RESET 返回停止15 CURSOR 光标上下移动16 PAGE 上下翻页19 G 准备功能代码17 O 程序号码由O0001~O999918 N 顺序号码由N0001~N999920 X 坐标轴运动方向指令21 Y 坐标轴运动方向指令22 Z 坐标轴运动方向指令23 H 长度补偿功能代码24 F 进给(FEED)指令25 R 圆弧半径指令26 M 辅助功能指令27 S 主轴指速指令28 T 刀具号码29 D 半径补偿功能代码30 I . J .K 圆弧起点至圆弧中心距离(分别在X,Y,Z轴上) 31 P 子程序调用代码32 PROGRAM PROTECT 程序记忆保护开关33 MEMORY 自动执行程序34 EDIT 编辑35 MDI 手动编辑36 SINGL BLOCK 单句执行37 BLOCK DELET 指定不执行单句程序(与/ 键共享)38 OPT STOP 选择性停止(与M01码共享)39 DRY RUN 空运行40 PRG TEST 不执行M.S.T.码指令41 CYCLE START 循环动(执行程序)绿灯42 CYCLE STOP 循环停止(暂停程序)红灯43 PRG STOP 程序停止(与M00共享)44 HOME 返回X.Y.Z.各轴机械原点;45 JOG 手动进给(行位或切削)46 MPG 手动驱动器50 HIGH 手动快速进给51 SPDL DEC 主轴(RPM)速52 SPDL 100% 执行程序中S指令速53 SPDL CW 主轴顺时钟转动54 SPDL STOP 主轴停止55 SPDL CCW 主轴逆时钟转动56 SPDL INC 主轴(RPM)增速57 Z+,Y+,X+ 机床X.Y.Z.轴往正方向移动58 Z-,Y-,X- 机床X.Y.Z.轴往负方向移动59 4-,4+ 机床第四轴60 TRVRS 执行机床各轴移动指令61 CLNT ON 供应切削液62 CLNT OFF 停止供应切削液63 CLNT AUTO 自动执行供应切削液64 OVERRIDE 切削速度随控0--150%65 EMERGENCY STOP 紧急停止66 THERMAL ALARM 主轴负荷过热报警67 LUB ALARM 润滑油不足报警70 RAPID OVERRIDE 快速行程控制71 DNC 直接数控:由于外部接口设备输入程序至数控机床,而又因子控机床本身记忆容量有限,需要执行边读边做(即同时执行收取程序和执行程序指令动作),称为DNC操作。
FANUC机床操作讲解

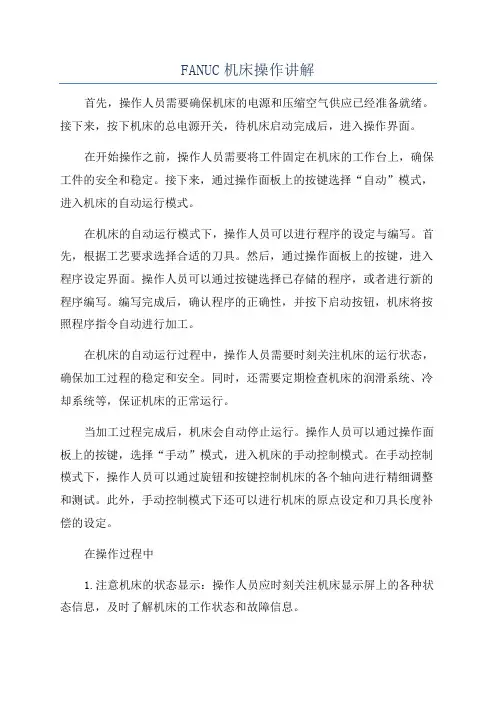

![FANUC机床操作讲解](https://img.taocdn.com/s3/m/912b083a178884868762caaedd3383c4bb4cb427.png)
FANUC机床操作讲解首先,操作人员需要确保机床的电源和压缩空气供应已经准备就绪。
接下来,按下机床的总电源开关,待机床启动完成后,进入操作界面。
在开始操作之前,操作人员需要将工件固定在机床的工作台上,确保工件的安全和稳定。
接下来,通过操作面板上的按键选择“自动”模式,进入机床的自动运行模式。
在机床的自动运行模式下,操作人员可以进行程序的设定与编写。
首先,根据工艺要求选择合适的刀具。
然后,通过操作面板上的按键,进入程序设定界面。
操作人员可以通过按键选择已存储的程序,或者进行新的程序编写。
编写完成后,确认程序的正确性,并按下启动按钮,机床将按照程序指令自动进行加工。
在机床的自动运行过程中,操作人员需要时刻关注机床的运行状态,确保加工过程的稳定和安全。
同时,还需要定期检查机床的润滑系统、冷却系统等,保证机床的正常运行。
当加工过程完成后,机床会自动停止运行。
操作人员可以通过操作面板上的按键,选择“手动”模式,进入机床的手动控制模式。
在手动控制模式下,操作人员可以通过旋钮和按键控制机床的各个轴向进行精细调整和测试。
此外,手动控制模式下还可以进行机床的原点设定和刀具长度补偿的设定。
在操作过程中1.注意机床的状态显示:操作人员应时刻关注机床显示屏上的各种状态信息,及时了解机床的工作状态和故障信息。
2.注意刀具的选择和安装:操作人员应根据加工要求选择合适的刀具,并正确安装在机床上。
刀具的选择和安装不当会影响加工效果和工件质量。
3.注意操作面板的使用:操作人员应熟悉并正确使用操作面板上的各个按键和旋钮,确保机床的各项功能能够正确执行。
4.注意机床的维护保养:操作人员应按照机床的维护保养要求,及时对机床进行润滑、清洁和检查,保证机床的正常运行。
总之,FANUC机床操作需要熟悉机床的功能和操作流程,并始终关注机床的运行状态和安全性。
操作人员应时刻保持专注和谨慎,并遵守相关的操作规程和安全操作规范。
只有这样,才能保证机床的正常运行和高效加工。
FANUC系统的操作及有关功能
![FANUC系统的操作及有关功能](https://img.taocdn.com/s3/m/3cd54d4de518964bcf847c32.png)
发那科(FANUC)数控系统的操作及有关功能发那科有多种数控系统,但其操作方法基本相同。
本文叙述常用的几种操作。
1.工作方式FANUC公司为其CNC系统设计了以下几种工作方式,通常在机床的操作面板上用回转式波段开关切换。
这些方式是:①. 编辑(EDIT)方式:在该方式下编辑零件加工程序。
②. 手摇进给或步进(HANDLE/INC)方式:用手摇轮(手摇脉冲发生器)或单步按键使各进给轴正、反移动。
③. 手动连续进给(JOG)方式:用手按住机床操作面板上的各轴各方向按钮使所选轴向连续地移动。
若按下快速移动按钮,则使其快速移动。
④. 存储器(自动)运行(MEM)方式:用存储在CNC内存中的零件程序连续运行机床,加工零件。
⑤. 手动数据输入(MDI)方式:该方式可用于自动加工,也可以用于数据(如参数、刀偏量、坐标系等)的输入。
用于自动加工时与存储器方式的不同点是:该方式通常只加工简单零件,因此都是现编程序现加工。
⑥. 示教编程:对于简单零件,可以在手动加工的同时,根据要求加入适当指令,编制出加工程序。
操作者主要按这几种方式操作系统和机床。
2.加工程序的编制①.普通编辑方法:将工作方式置于编辑(EDIT)方式,按下程序(PROG)键使显示处于程序画面。
此方式下有两种编程语言:G代码语言和用户宏程序语言(MACRO)。
常用的是G代码语言,程序的地址字有G**,M**,S**,T**,X**,Y**,Z**,F**,O**,N**,P**等,程序如下例所示:O0010;N1 G92X0Y0Z0;N2 S600M03;N3 G90G17G00G41D07X250.0Y550.0;N4 G01Y900.0F150;N5 G03X500.0Y1150.0R650.0;N6 G00G40X0Y0M05;N7 M30;编程时应注意的是代码的含义。
车床、铣床、磨床等不同系列的系统同一个G代码其意义是不同的。
不同的机床厂用参数设定的G代码系及设计的M代码的意义也不相同,编程时须查看机床说明书。
fanuc-oi数控铣床加工中心编程技巧与实例
![fanuc-oi数控铣床加工中心编程技巧与实例](https://img.taocdn.com/s3/m/77cde007b207e87101f69e3143323968001cf47f.png)
fanuc-oi数控铣床加工中心编程技巧与实例一、fanuc-oi数控铣床加工中心编程技巧在fanuc-oi数控铣床加工中心编程中,有一些技巧可以帮助操作者提高效率和准确性。
要熟练掌握fanuc-oi数控系统的基本操作和功能,包括编程界面的布局、参数设置、常用指令等。
在编程过程中要注意正确使用G代码和M代码,合理安排刀具路径,避免工件干涉和碰撞。
另外,还需要精确计算刀具补偿值,保证加工出来的零件尺寸精准。
要及时保存和备份编程数据,以防意外情况发生。
对于复杂的加工任务,可以考虑使用宏编程或子程序,提高编程的复用性和可维护性。
二、fanuc-oi数控铣床加工中心编程实例以fanuc-oi数控铣床加工中心编程为例,假设我们需要加工一个复杂的铝合金零件。
在编程之前要对零件的图纸进行仔细分析,确定加工顺序和切削参数。
在fanuc-oi数控系统中进行编程,设置好工件坐标系、刀具半径补偿、进给速度、主轴转速等参数。
接下来,按照加工顺序,逐步编写G代码和M代码,控制刀具的移动轨迹和加工过程。
在编程过程中,要考虑好刀具的选择和刀具路径,避免碰撞和干涉。
进行仿真和调试,确保编写的程序没有错误,可以顺利加工出符合要求的零件。
三、关于fanuc-oi数控铣床加工中心编程的个人观点和理解在fanuc-oi数控铣床加工中心编程中,技巧和实例只是基础,更重要的是理解加工原理和工艺要求。
在实际操作中,需要根据不同的零件特点和加工要求,灵活运用编程技巧,确保加工效率和加工质量。
保持对新技术和新工艺的学习和探索,不断提高自身的编程水平和创造力。
通过不断的实践和总结,形成自己的一套fanuc-oi数控铣床加工中心编程经验和方法,提高工作效率和竞争力。
总结:通过fanuc-oi数控铣床加工中心编程技巧与实例的介绍,我们可以更全面、深刻地理解在实际应用中,如何合理地进行加工中心编程。
熟练掌握fanuc-oi数控系统的基本操作和功能,合理选择加工策略和路径,对加工过程进行仿真和调试,将有助于提高加工效率和加工质量。
FANUC系列操作面板各按键解析
![FANUC系列操作面板各按键解析](https://img.taocdn.com/s3/m/b28e25333186bceb18e8bb34.png)
FANUC 系列操作面板各按键:RESET (复位键):按下此键,复位CNC 系统。
包括取消报警、主轴故障复位、中途退出自动操作循环和中途退出输入、输出过程等。
CURSOR (光标移动键):移动光标至编辑处PAGE (页面转换键):显示器画面向前变换页面,显示器画面向后变换页面。
地址和数字键:按下这些键,输入字母、数字和其它字符POS (位置显示键):在CRT 上显示机床现在的位置。
PRGRM (程序键):在编辑方式,编辑和显示内存中的程序。
在MDI 方式,输入和显示MDI 数据。
在自动方式,指令值显示。
MENU OFFSET (偏置值设定和显示)。
DGNOS PARAM (自诊断参数键)。
参数设定和显示,诊断数据显示OPR ALARM (报警号显示键):报警号显示及软件操作面板的设定和显示AUX GRAPH (图形显示键):图形显示功能INPUT (输入键):用于参数或偏置值的输入;启动I/O设备的输入;MDI方式下的指令数据的输入。
OUTPT START (输出启动键)。
ALTER (修改键):修改存储器中程序的字符或符号。
INSRT(插入键):在光标后插入字符或符号。
CAN (取消键):取消已键入缓冲器的字符或符号。
DELET(删除键):删除存储器中程序的字符或符号。
A 坐标字绕X 轴旋转。
B 坐标字绕Y 轴旋转。
C 坐标字绕Z 轴旋转。
D 补偿号刀具半径补偿指令。
E 第二进给功能。
F 进给速度进给速度的指令。
G 准备功能指令动作方式。
H 补偿号补偿号的指定。
I 坐标字圆弧中心X 轴向坐标。
J 坐标字圆弧中心Y 轴向坐标。
K 坐标字圆弧中心Z 轴向坐标。
L 重复次数固定循环及子程序的重复次数。
M 辅助功能机床开关指令。
N 顺序号顺序段序序号。
O 顺序号顺序号、子程序顺序号的指定P暂停或程序中某功能的开始使用的程序号。
Q 固定循环终止段号或固定循环中的定距。
R坐标字固定循环中的定距离或圆弧半径的指定。
发那科数控系统的操作及有关功能
![发那科数控系统的操作及有关功能](https://img.taocdn.com/s3/m/69e2535fc4da50e2524de518964bcf84b9d52da4.png)
发那科数控系统的操作及有关功能
一.FANUC数控系统操作指南
1、系统准备:
(1)检查主机电源状态,确认已上电,指示灯处于正常状态;
(2)打开数控机床的前门,接入电表,滑动前门板,检查机床内部
电器状态;
(3)检查轴和零件的安装状态,确认零件已装上,机床各极性接触
状态良好;
(4)启动主机,登陆操作系统,根据提示及要求输入用户名及密码;
(5)登陆完成后,进入机床操作界面,数据区显示可供调整操作参数;
(6)根据切削需要,进行相应调整,保存参数,使被控机床处于可
操作状态。
2、切削操作:
(1)按照程序指令,依次开启各轴运行;
(2)根据坐标切削,机床绝对定位状态,进行定位运行;
(3)检查及调整运行情况,控制切削层及停止运行;
(4)开启切削轴,根据程序指令,设定切削前的定位点;
(5)按下正常运行键,启动正常运行;
(6)设置切削参数,完成正常切削;
(7)检查运行情况,终止运行;
(8)关闭切削轴,接收程序指示,清除参数恢复出厂设置。
三、FANUC数控系统功能介绍
1、CNC高级数控功能:
(1)支持轴的同步控制。
FANUC系统加工中心面板各键使用方法
![FANUC系统加工中心面板各键使用方法](https://img.taocdn.com/s3/m/ef5a38cead02de80d4d840aa.png)
v1.0 可编辑可修改FANUC系统加工中心面板各键使用方法FANUC 系统各键使用1 ALTER 修改程序及代码2 INSRT 插入程序3 DELET 删除程序4 EOB 完成一句 (END OF BLOCK)5 CAN 取消(EDIT 或 MDI MODE 情况下使用)6 INPUT 输入程序及代码7 OUTPUT START 输出程序及指令8 OFFSET 储存刀具长度、半径补当值9 AUX GRAPH 显示图形10 PRGRM 显示程序内容11 ALARM 显示发生警报内容或代码12 POS 显示坐标13 DGONS PARAM 显示自我诊断及参数功能14 RESET 返回停止15 CURSOR 光标上下移动16 PAGE 上下翻页17 O 程序号码由 O0001~O999918 N 顺序号码由N0001~N999919 G 准备功能代码20 X 坐标轴运动方向指令21 Y 坐标轴运动方向指令22 Z 坐标轴运动方向指令23 H 长度补偿功能代码24 F 进给(FEED)指令25 R 圆弧半径指令26 M 辅助功能指令27 S 主轴指速指令28 T 刀具号码29 D 半径补偿功能代码30 I . J .K 圆弧起点至圆弧中心距离(分别在X,Y,Z轴上)31 P 子程序调用代码32 PROGRAM PROTECT 程序记忆保护开关33 MEMORY 自动执行程序34 EDIT 编辑35 MDI 手动编辑v1.0 可编辑可修改36 SINGL BLOCK 单句执行37 BLOCK DELET 指定不执行单句程序 (与 / 键共享)38 OPT STOP 选择性停止 (与M01码共享)39 DRY RUN 空运行40 PRG TEST 不执行码指令41 CYCLE START 循环动(执行程序)42 CYCLE STOP 循环停止(暂停程序)43 PRG STOP 程序停止(与M00共享)44 HOME 返回各轴机械原& #59843;45 JOG 手动进给(行位或切削)46 MPG 手动驱动器50 HIGH 手动快速进给51 SPDL DEC 主轴(RPM)速52 SPDL 100% 执行程序中S指令速53 SPDL CW 主轴顺时钟转动54 SPDL STOP 主轴停止55 SPDL CCW 主轴逆时钟转动56 SPDL INC 主轴(RPM)增速57 Z+,Y+,X+ 机床轴往正方向移动58 Z-,Y-,X- 机床轴往负方向移动59 4-,4+ 机床第四轴60 TRVRS 执行机床各轴移动指令61 CLNT ON 供应切削液62 CLNT OFF 停止供应切削液63 CLNT AUTO 自动执行供应切削液64 OVERRIDE 切削速度随控 0--150%65 EMERGENCY STOP 紧急停止66 THERMAL ALARM 主轴负荷过热报警67 LUB ALARM 润滑油不足报警68 X_MIRROR IMAGE X轴镜像加工功能69 Y_MIRROR IMAGE Y轴镜像加工功能70 RAPID OVERRIDE 快速行程控71 DNC 直接数控:数控编程指令代码的区别及技巧暂停指令G04 X(U)_/P_ 是指刀具暂停时间(进给停止,主轴不停止),地址P或X 后的数值是暂停时间。
电子课件-《数控铣床加工中心编程与操作(FANUC系统)(第二版)》-A0第一章 数控铣床加工中心编程基本知识
![电子课件-《数控铣床加工中心编程与操作(FANUC系统)(第二版)》-A0第一章 数控铣床加工中心编程基本知识](https://img.taocdn.com/s3/m/8eae33dd77232f60dccca151.png)
第一节 数控铣床/加工中心概述 二、 数控铣床 /加工中心的组成
数控铣床/加工中心的组成
第一节 数控铣床/加工中心概述
1. 程序载体 数控机床是按照程序载体上的数控程序运行的。 2. 输入装置 输入装置的作用是将程序载体内有关加工程序读入数控系统。 3. 数控系统 数控系统是数控机床的核心。它由输入装置、控制运算器和输出装置 等构成。 4. 伺服系统 伺服系统是数控机床的重要组成部分,它是数控系统和受控设备的联 系环节。
第三节 数控编程的基本知识
1. 图样分析 2. 确定加工工艺 3. 数值处理 4. 编写程序 5. 存储程序 6. 程序校验与试切
第三节 数控编程的基本知识
二、 程序编制的方法
1. 手工编程 对于几何形状简单、计算方便、轮廓由直线和圆弧组成的零件,一般 采用手工编程的方法编制加工程序。 2. 自动编程 对于几何形状复杂,轮廓外形由一些非圆曲线、曲面所组成,或者零 件的几何形状并不复杂但是程序编制的工作量很大,或者是需要进行复杂 的工艺及工序处理的零件,采用自动编程的方法。
第二节 数控铣床/加工中心的坐标系
如图所示,定位块被事先安装在机床上,水平边和竖直边分别与机床 坐标系的 X轴和Y 轴平行。对刀点位于定位块的左下角,相对于编程原点 的距离为δ1 和δ2。对刀点在机床坐标系中的位置可以通过对刀的方式获得, 即图中的 X1 值和Y1 值,此值为负值。因定位块的厚度尺寸δ1 和δ2 是已知 的,所以就可以间接计算出编程原点在机床坐标系中的坐标值为 (X1+δ1, Y1+δ2)。
数控铣床加工零件 a)汽车拨叉 b)塑料模具零件 c)电极
第一节 数控铣床/加工中心概述
2. 加工中心 加工中心是由机械设备与数控系统组成的适用于加工复杂零件的高效 率自动化机床。与数控铣床的最大区别在于具有自动交换加工刀具的能力。 (1)加工中心的分类 加工中心按主轴在空间所处的位置分为卧式加工中心和立式加工中心。
FANUC Series OI 0iMC系统操作说明书手册B4
![FANUC Series OI 0iMC系统操作说明书手册B4](https://img.taocdn.com/s3/m/22414c3a1611cc7931b765ce05087632311274cb.png)
FANUC Series OI 0iMC系统操作说明书手册B4一、概述FANUC Series OI 0iMC系统是FANUC公司推出的一款高性能数控系统,专为现代机床控制而设计。
该系统结合了FANUC多年的数控技术积累和先进的计算机控制技术,为机床制造商和用户提供了稳定、高效、便捷的数控解决方案。
本操作说明书手册将详细介绍该系统的操作说明和常见问题解答,希望能为您提供帮助。
二、操作说明1、系统启动与关机按下系统面板上的电源按钮,系统将自动启动。
等待系统自检完成后,进入操作界面。
关机时,选择主菜单中的“关机”选项,按照提示进行操作。
2、手动操作在操作界面上,可以通过手动模式对机床进行点动、连续进给、快速移动等操作。
手动模式下,可以通过按下相应的轴控制按钮和进给倍率调整旋钮来实现机床的运动。
3、自动操作在自动模式下,可以通过编写程序来实现机床的自动加工。
程序编写需遵循FANUC数控编程语言标准,通过M代码来实现各种动作。
程序编写完成后,通过操作界面上的“运行”按钮启动程序。
4、参数设置在自动模式下,可以通过参数设置来调整机床的运动轨迹、加工速度、切削用量等参数。
参数设置在主菜单中的“参数”选项中,可以根据加工需求进行调整。
三、常见问题解答1、系统无法启动可能原因:电源故障、主板故障。
解决方法:检查电源连接是否正常,专业技术人员进行维修。
2、系统死机可能原因:程序运行异常、系统资源占用过多。
解决方法:重启系统,检查程序是否存在异常,优化系统资源。
21、坐标轴运动不准确可能原因:机械故障、控制系统故障。
解决方法:检查机械传动部分是否正常,专业技术人员进行维修。
211、加工表面质量差可能原因:刀具选择不当、切削参数设置不合理。
解决方法:选择合适的刀具和切削参数,提高加工工艺水平。
FANUC Series 系统OI TD用户手册说明书B4标题:FANUC Series系统OI TD用户手册说明书B4一、介绍FANUC Series系统OI TD是一种先进的数控系统,广泛应用于机械加工、汽车制造、航空航天等领域。
FANUC_0i-MB系统加工中心编程指令及实训操作
![FANUC_0i-MB系统加工中心编程指令及实训操作](https://img.taocdn.com/s3/m/b1190fee5ef7ba0d4a733b89.png)
G27
返回参考点检测
G74
左旋攻丝循环
G28
返回参考点
G76
精镗循环
G29
00 从参考点返回
G80*固ຫໍສະໝຸດ 循环取消/外部操作功能取消G30
返回第 2,3,4 参考点
G81
钻孔循环、锪镗循环或外部操作功能
G31
跳跃功能
G82
钻孔循环或反镗循环
G33
01 螺纹切削
图 3-6 局部坐标系与工件坐标系的关系
程序名 换上 1 号刀 选择 G54 工件坐标系,绝对编程,快速移动到 Z35,在 Z 方向调入了刀具长度补偿 刀具快速移动到 G54 工件坐标系设定的点 主轴正转,转速 600r/min 快速定位,切削液开 调用子程序 O8001 加工下平面的型腔 Z 轴快速上移,切削液关 Z 轴快速移动到机床坐标 Z0 处 主轴停转 换上 2 号刀 选择 G55 工件坐标系,绝对编程,快速移动到 Z20,在 Z 方向调入了刀具长度补偿 刀具快速移动到 G55 工件坐标系设定的点 主轴正转,转速 600r/min 快速定位,切削液开 调用子程序 O8002 加工上平面的型腔 Z 轴快速上移,切削液关 取消刀具长度补偿,Z 轴快速移动到机床坐标 Z0 处 程序结束
注:①带*号的 G 指令表示接通电源时,即为该 G 指令的状态。G00、G01;G17、G18、G19;G90、G91 由参数设定选择。
②00 组 G 指令中,除了 G10 和 G11 以外其它的都是非模态 G 指令。
③一旦指令了 G 指令表中没有的 G 指令,显示报警。(NO.010)
④不同组的 G 指令在同一个程序段中可以指令多个,但如果在同一个程序段中指令了两个或两个以上同一组的 G 指令时,
FANUC机床操作讲解
![FANUC机床操作讲解](https://img.taocdn.com/s3/m/2a2f42565e0e7cd184254b35eefdc8d376ee142e.png)
FANUC机床操作讲解FANUC机床是数控机床领域的翘楚,其在全球范围内广泛应用于各种制造业。
FANUC机床的操作虽然相对复杂,但只要掌握了一些基本的操作技巧,就可以轻松应对各种加工需求。
下面我将为大家详细讲解FANUC机床的操作。
首先,我们需要了解FANUC机床的控制面板。
FANUC机床的控制面板包括了一个显示屏和一排操作按钮。
显示屏用于显示机床的运行状态和相关参数,操作按钮用于控制机床的运行和设置参数。
在开始操作FANUC机床之前,我们需要进行一些准备工作。
首先,确认刀具、夹具和工件是否安装到位,然后打开机床的电源。
待机床启动完成后,我们可以开始进行操作。
首先,我们需要设置加工参数。
在操作菜单中选择“参数设置”选项,然后选择“加工参数”选项。
在加工参数设置界面中,我们可以设置切削速度、进给速度、刀补偿等参数。
根据具体的加工需求,将这些参数设置为适当的数值。
接下来,我们可以进行刀具的辅助功能设置。
在操作菜单中选择“刀具管理”选项,然后选择“辅助功能”选项。
在刀具辅助功能设置界面中,我们可以设置刀具的半径偏移、长度偏移、刀具补偿等功能。
根据具体的刀具和加工要求,将这些功能设置为适当的数值。
设置完加工参数和刀具辅助功能后,我们可以进行自动运行。
在操作菜单中选择“自动运行”选项,然后选择“自动”选项。
在自动运行界面中,我们可以设置加工的起始点、终点和路径。
点击“开始”按钮,机床将按照设定的路径自动进行加工。
除了自动运行,我们还可以进行手动操作。
在操作菜单中选择“手动操纵”选项,然后选择“手动”选项。
在手动操作界面中,我们可以通过按钮来控制机床的运动。
通过按钮的组合按下,可以实现机床的各种运动方式,如快速移动、慢速移动、单步移动等。
在手动操作界面中,我们还可以进行零点设定。
在手动操作界面中选择“零点设定”选项,然后选择“绝对坐标设定”或“相对坐标设定”。
根据具体的需要,选择合适的坐标设定方式,并按照提示进行操作。
FANUC MC系统数控铣床加工中心操作
![FANUC MC系统数控铣床加工中心操作](https://img.taocdn.com/s3/m/05f6d2c47e192279168884868762caaedc33ba5a.png)
附录A FANUC 0i-MC系统数控铣床/加工中心操作一、记住操作面板外观及按键作用图A-1FANUC 0i-MC系统VDF-850型加工中心系统及机床操作面板FANUC 0i-MC系统VDF-850型加工中心系统及机床操作面板见图A-1..1.数控系统MDI面板数控系统MDI面板如图A-2所示;各键说明见表A-1..表A-1 FANUC 0i-MC系统MDI面板各键名称及功能说明步骤中文英文功能说明1 地址/数据键O/P、7/A等输入字母、数字等文字通过SHIFT键切换;可输入按键右下角所示字符2 分号键EOB 输入程序段结束符号“;”3 功能键POS 在CRT上显示当前机床位置的坐标PROG在EDIT方式;编辑和显示程序;在MDI方式;输入和显示MDI数据;在AUTO方式下显示程序及执行进度.. OFFSETSETTING设定刀补、工件坐标系、变量等SYSTEM 设置、编辑参数;显示、编辑 PMC 程序等MESSAGE 显示报警信息CUSTOMGRAPH动态显示刀具路径4 换档键SHIFT 按下该键可以在同一键的两个字符间切换图A-2 数控系统MDI面板5 取消键 CAN 删除最后一个进入输入行的字符或符号6 输入键 INPUT 非EDIT 方式下程序段及各种数据的输入7 编辑键 替换键 ALTER 由输入字替换光标所在字 插入键 INSERT 在光标后输入字 删除键 DELETE 删除光标所在位置的字10换页键PAGE↓向程序结束方向翻页;↑向程序开始方向翻页11 光标移动键分别向四个方向移动光标12 帮助键 HELP 显示帮助信息 13 复位键RESET解除报警;CNC 复位2.CRT 显示操作软键按下MDI 面板某一功能键如POS 键;属于所选功能的一组软键就会出现见图A-3..按下一个“章节选择软键”;所选章节的屏幕就会显示出来;若目标章节的屏幕没有显示出来;可按下“菜单继续软键”进行搜索;直到目标章节显示后;按“操作选择软键”以显示要进行操作的数据..章节选择软键 菜单继续软键菜单返回软键 操作选择软键 菜单返回软键:用于显示某一功能键下的第一级菜单..章节选择软键:用于某一功能键下各级菜单的显示和操作..操作选择软键:显示某一命令下的各种操作方式..菜单继续软键:显示命令多于5个时;可用该键换屏显示..3.机床操作面板图A-1下半部分为机床操作面板;其各键说明见表A-2..表A-2 机床操作面板各键名称及功能说明步骤图形/英文键名名称功能说明1 见图A-4 机床指示灯显示机床状态2 方式选择波段开关见图A-5AUTO 自动运行方式EDIT 程序编辑方式MDI 半自动方式或手动数据输入方式DNC 数据包括程序传输方式HANDLE 手轮进给方式JOG 点动进给方式INC 增量进给方式REF 返回参考点方式3 进给倍率开关在0~150%内调整进给速度4主轴转速调整在50~120%内调整主轴转速图A-4 机床指示灯图A-5方式选择键22 RAPID 快速移动键 快移速度可由“快移倍率选择键”调控 23 HOME START 回零键 控制“Z 、X 、Y ”轴回参考点 24O;TRA VEL RELEASE 超程解除开关 解除超程引起的急停状态 25SPD ORI 主轴定向 主轴定向 SPD CW 主轴正转 主轴顺时针回转 SPD STOP 主轴停转 主轴停止转动.. SPD CCW 主轴反转 主轴逆时针回转 26POWER ON 系统开 接通CNC 电源 POWER OFF系统关 断开CNC 电源27急停开关 使机床紧急停止;断开伺服驱动电源 28 CYCLE START 循环启动 在自动工作方式下;启动加工程序 29 FEED HOLD 进给保持自动运行时进给停止30PROGRAM PROTECT程序保护开关钥匙开关;控制存储器中程序的编辑、数据传输等二、手动操作 1.启闭机床 步骤 操作动作机床动作或CRT 显示画面 1 接通机床电柜电源稍等一会;CRT 显示如图A-6画面;机床启动完毕..2 按“POWER ON ”键接通系统电源;指示灯亮3如图A-6画面;机床启动完毕 4 移动机床各坐标轴到行程中间位置;防止机床变形和回参考点超程5按“POWER OFF ”键关闭系统图A-6 机床启动就绪画面电源6 切断机床电柜电源2.回参考点步骤操作动作机床动作或CRT显示画面1 开启机床见图A-6..2 按图A-6画面中综合软键CRT显示如图A-7画面2 将“方式选择”开关旋至“REF”方式见图A-53 按“+Z”地址键该键指示灯闪烁..4 按“HOME START”键机床执行Z轴回零;Z轴回零后机床指示灯亮起5 按“+X、+Y”地址键该键指示灯闪烁..6 按“HOME START”键执行X、Y轴回零;X、Y轴回零后指示灯亮起CRT显示如图A-8画面;机床完成回参考点操作;正确建立了机床坐标系..“相对坐标”指机床测量基点相对上次设定坐标移动的距离和方向..“绝对坐标”指机床测量基点在当前工件坐标系中的坐标值..“机床坐标”指机床测量基点在机床坐标系中的坐标值..注:1、增量式位置反馈系统;开机后先回参考点;才能建立机床坐标系..2、Z轴先回零;可以防止发生撞刀事故..3、机床加工中发生以下情况;必须重新回参考点:①发生撞刀;影响控制精度;图A-7 综合坐标画面图A-8 机床回参考点画面3.JOG点动4.INC增量进给5.HANDLE手轮进给3旋转“手轮轴倍率”旋钮;选定手轮每转一格机床移动的距离 手轮倍率选“1”;手轮转一格机床移动0.001mm ;选“10”→0.01mm ;选“100”0.1mm4顺时针转动手轮 机床向坐标轴正方向移动 逆时针转动手轮机床向坐标轴负方向移动长距离移动机床可摇小手柄来实现;短距离或精确调整机床位置;转大轮盘调整6.主轴操作 步骤操作动作 机床动作或CRT 显示画面机床已回过参考点.. 1 将“方式选择”开关旋至“MDI ”方式 见图A-52 按MDI 面板上“PROG ”键CRT 显示如图A-10a 画面 3 按MDI 面板上“字母、数字”键;在输入行键入“M03 S300;”4 按MDI 面板上“INSERT ”键插入CRT 显示如图A-10b 画面5 在图A-10b 画面中;移动光标到“O0000”之前6 按机床面板上“CYCLE START ”键 机床主轴以300r/min 正转7 将“方式选择”开关旋至“JOG ”方式 见图A-58 按机床面板上“SPD STOP ”键主轴停转9 按机床面板上“SPD CW ”或“SPD CCW ”键主轴重新启动;以300r/min 正转或反转10旋转“主轴转速调整”旋钮主轴转速在300×50~120%范图A-9 手轮操作面盘大轮盘小手柄围内变速注:①自动加入程序号O0000..②要完全删除在MDI 方式中编制的程序;可在图A-10中输入字符“O ”;按MDI 面板上“DELETE ”键..③在MDI 方式中编制的程序;最长达10段;可以调用子程序;最多4级嵌套;如图A-11所示..三、程序编辑 1.新程序的输入 步骤 操作动作机床动作或CRT 显示画面 1 将“方式选择”开关旋至“EDIT ”方式 见图A-52 按MDI 面板上“PROG ”键 屏幕显示如图A-12画面3 在图A-12中按列表软键屏幕显示如图A-13画面a b图A-10 MDI 编程画面当前程序输入行图A-12 程序编辑画面图A-13程序号列表画面已有程序号图A-11 MDI 方式调用子程序嵌套4 按MDI面板上“字母”、“数字”键;在图A-13输入行中;键入图A-13列表中没有的程序号;如O8989;按“INSERT”键插入屏幕显示如图A-14所示画面:5 按“EOB”键;在图A-13输入行中;键入“;”字符;按“INSERT”键插入6 按“字母、数字、EOB”键;编辑一个完整的程序段;按“INSERT”键输入一个完整程序段7 即输即存;编辑整个程序最终屏幕画面样式见图A-122.旧程序的编辑1程序号的检索步骤操作动作机床动作或CRT显示画面1 在图A-13输入行中输入要查找的程序号;如O1234屏幕画面样式见图A-14所示2 按图A-13中O 搜索软键3 检索结束后;搜索到的程序显示在画面上.. 见图A-124 检索结束后;如果没找到该程序屏幕出现P/S报警NO.712字的检索步骤操作动作机床动作或CRT显示画面1 在“EDIT”方式下;按MDI面板上“PROG”键屏幕显示见图A-122 在图A-12中;按操作软键屏幕显示如图A-15所示画面:3 在输入行中键入要检索的字;如“M03”图A-15 字检索画面新程序号图A-14 新程序号输入画面3字的插入、替换、删除4删除一个程序段5删除连续多个程序段1 选择“EDIT”方式;按“PROG”键; 屏幕显示见图A-122 在图A-12中移动光标或检索将要删除的程序段的第一个指令字光标定位在将要删除的程序段的第一个指令字上包括段号3 键入将要删除的最后一个程序段的第一个指令字包括段号在图A-12输入行中显示该指令字4按MDI面板上“DELETE”键多个程序段被删除;操作过程见图A-16中1、2、3步3.程序的管理1删除程序一个或多个程序步骤操作动作机床动作或CRT显示画面1 选择“EDIT”方式;按“PROG”键; 见图A-122 按图A-12中列表软键见图A-133①在图A-13中键入将要被删除的程序号“O1234”在图A-13的输入行中显示该程序号按MDI面板上“DELETE”键该程序被删除3②在图A-13中键入将要被删除的程序号的范围;如“O1234;O8989”O1234:代表将要被删除程序的起始程序号O8989:代表将要被删除程序的终止程序号图A-16这些程序段将被删除按MDI面板上“DELETE”键程序号从O1234到O8989之间的程序被删除3③在图A-13中键入“O-9999”在图A-13的输入行中显示“O-9999”按MDI面板上“DELETE”键存储区中所有的程序都被删除程序删除后不能恢复;删除要谨慎..2拷贝程序①拷贝一个完整的程序;生成另一个程序;如图A-17所示..拷贝“OXXXX”程序;新建“OYYYY”程序步骤操作动作机床动作或CRT显示画面1 选择“EDIT”方式;按“PROG”键; 当前程序号O1234;见图A-12;2 在图A-12中;按操作软键见图A-153 在图A-15中;按菜单继续键软键屏幕显示见图A-184 在图A-18中;按EX-EDT软键屏幕显示见图A-195 在图A-19中;按复制软键屏幕显示见图A-206 在图A-20中;按全部软键屏幕显示见图A-217 在图A-21中;只用“数字键”输入新建的程序号;如“1235”图A-21的输入行中显现“1235”8 按MDI面板上的“INPUT”键图A-21的输入行中字符消失;存储器中创建了程序号“O1235”但是没有内容..在图A-21中;按执行软键完成拷贝;生成新程序O1235..9 打开程序号列表画面见图A-13;可以看见程序号“O1235”已经显现在存储器存图A-17储的程序列表中了②拷贝程序的一部分;生成另一个程序;如图A-22所示..通过拷贝程序的一部分来生成一个新的程序步骤操作动作机床动作或CRT显示画面1 执行“拷贝一个完整程序”中的1~5步操作过程见上表..屏幕显示见图A-202 在图A-20中;移动光标到拷贝范围的开头确定拷贝的范围从“起点”到“终点”之间的程序内容或从“起点”到程序结束处的内容;屏幕显示见图A-21 在图A-20;按起点软键3①在图A-20中;移动光标到拷贝范围的末尾在图A-20中;按终点软键图A-22图A-18 图A-19图A-20图A-213② 在图A-20中直接按末端软键 4 在图A-21中;用“数字键” 只输入新建程序的数字号;如“1235”图A-21的输入行中显现“1235”5 按MDI 面板上的“INPUT ”键 图A-21输入行中字符消失 6在图A-21中;按执行软键完成拷贝;生成新程序O12357 打开程序号列表可以看见新生成的程序号“O1235”3移动程序 通过移动程序的一部分;来生成新的程序..如图A-23所示步骤 操作动作机床动作或CRT 显示画面 1 执行“拷贝一个完整程序”中的1~4步 见图A-192 在图A-19中;按移动软键屏幕显示见图A-24 3在图A-24中;移动光标到移动范围的开头 确定移动程序的范围从“起点”到“终点”之间的程序或从“起点”到程序结束处的程序屏幕显示见图A-25 在图A-24中;按起点软键4①在图A-24中;移动光标到移动范围的末尾 在图A-24中;按终点软键4② 在图A-24直接按末端软键 5 在图A-25中;用“数字键” 只输入新建程序的数字号;如“1235” 图A-25的输入行中显现“1235”6 按MDI 面板上的“INPUT ”键 图A-25输入行中字符消失7 在图A-25中;按执行软键完成移动;生成新程序..图A-23 移动之后移动之前4合并程序另外一个程序可以插入当前程序的任何位置..见图A-26步骤操作动作机床动作或CRT显示画面1 执行“拷贝”过程中的1~4步见图A-192 在图A-19中;按合并软键屏幕显示见图A-273①在图A-27中;移动光标到某一位置确定程序插入的位置在光标处插入或在结尾插入..屏幕显示见图A-28然后按终点软键3②或在图A-27中;直接按末端软键5 在图A-28中;用“数字键”;只输入新建程序的数字号;如“1237”图A-28的输入行中显现“1237”6 按MDI面板上的“INPUT”键图A-28输入行中字符消失7 在图A-28中;按执行软键完成合并;在原有程序号中生成新程序..图A-26图A-24 图A-255字的全部替换步骤操作动作机床动作或CRT显示画面1 执行“拷贝”过程中的1~4步见图A-192 在图A-19中;按改变软键屏幕显示见图A-293 在图A-29中;键入要被替换的字或地址图A-29输入行显示该指令字4 在图A-29中;按之前软键屏幕显示见图A-305 在图A-30中;键入新的字或地址图A-30输入行显示新字6 在图A-30中;按之后软键屏幕显示见图A-317①在图A-31中;按执行软键新字替换光标后所有指定的字或地址7②在图A-31中;按跳转软键只搜索光标后的第一个指定的字或地址图A-27图A-28图A-29 图A-30输入被替换字;如D01 输入新字;如D027③在图A-31中;按EX-SGL软键搜索并替换光标后第一个找到的指定字或地址注:①最多可以替换15个字符②可替换字或地址;不能只替换数字..示例:●用X30替换X100Y200:“替换X100Y200 之前X30 之后执行”●用WHILE替换IF:“替换IF 之前WHILE 之后执行”四、对刀及数据设置1.相对坐标显示操作及设置步骤操作动作机床动作或CRT显示画面1 开机;执行手动回参考点2 将“方式选择”开关旋至“JOG”方式3 按MDI面板上“POS”键见图A-64 在图A-6中;按相对软键屏幕显示见图A-325①在图A-32输入行中键入“坐标轴地址+数据”屏幕显示选定坐标轴地址闪烁按预置软键该轴相对坐标值改为输入数据值5②在图A-32输入行中键入坐标轴地址屏幕显示选定坐标轴地址闪烁按归零软键该轴相对坐标值清为05③在图A-32中;直接按归零软键屏幕显示见图A-33③-1、在图A-33中;按所有轴软键X、Y、Z的相对坐标值都清为0 ③-2在图A-33的输入行中输入某一坐标轴地址屏幕显示选定坐标轴地址闪烁在图A-33中;按执行软键该轴相对坐标值清为0 图A-312.零点偏置值设置 步骤 操作动作机床动作或CRT 显示画面 1 开机;执行手动回参考点2 将“方式选择”开关旋至“JOG ”方式3 通过“对刀”等操作;机床移动到某一位置4 按MDI 面板上“OFFSET SETTING ”键 屏幕显示见图A-34 5在图A-34中;按工件系软键屏幕显示见图A-356① 在图A-35中;直接按“换页键”或按“光标移动”键光标定位;选定需要设置零点偏置值的坐标系 按操作软键屏幕显示见图A-366② 在图A-35中;按操作软键 在图A-36中;键入数字“0~6”光标定位;选定需要设置零点偏置值的坐标系 按搜索软键7① 在图A-36中;键入“X0或Y0或Z0” 当前刀具测量基点在机床坐标系中的坐标值;自动显示在选定坐标系零点偏置值的位置上;并存储.. 按测量软键7② 在图A-36中;键入“坐标轴地址+数据”输入数据和原有偏置值相图A-32图A-33按+输入软键加7③在图A-33中;键入“坐标轴地址+数据”输入数据替代原有偏置值按输入软键3.刀具补偿值设置步骤操作动作机床动作或CRT显示画面1 开机;执行手动回参考点2 将“方式选择”开关旋至“JOG”方式3 按MDI面板上“OFFSET SETTING”键屏幕显示如图A-34所示画面4①在图A-34中;直接按“换页键”或按“光标移动”键光标定位;选定需要设置补偿值的刀具号然后按操作软键屏幕显示如图A-37所示画面4②在图A-34中;按操作软键在图A-37中;键入“偏置号”数字光标定位;选定需要设置补偿值图A-34图A-35图A-36按搜索软键的刀具号5①在图A-37中;键入“补偿值”数据输入的数据显示在指定刀具号的补偿位置上按输入软键5②在图A-37中;键入“补偿值”数据输入数据和原有偏置值相加按+输入软键1.外形数据和磨损数据设置时可正可负;二者代数和之后综合补偿..2.H数据用于刀具长度补偿;D数据用于刀具半径补偿4.对刀1X、Y方向对刀工件在机床上正确安装后;工件原点在机床坐标系中的坐标值即零点偏置值必须通过对刀才能获得;零点偏置值设定之后;机床就知道了工件的装夹位置..①立铣刀/寻边器对刀对于如图A-38所示工件;粗略方法可以采用立铣刀试切工件对刀如图A-39图A-37图 A-38图 A-39立铣刀侧刃对刀图A-40 寻边器接触对刀步骤操作动作机床动作或CRT显示画面1 开机;执行手动回参考点2 将“方式选择”开关旋至“MDI”方式3 按MDI面板上“PROG”键4 按MDI面板上“字母、数字”键;在程序O0000中输入“M03 S200;”见图A-105 按“CYCLE START”键主轴以200RPM正转6 选择“JOG”或“HANDLE”方式;控制刀具或寻边器在一定高度上接触工件的一边如图A-38中①边7 按MDI面板上“POS”键、相对软键见图A-328 输入“X”字符;按归零软键X相对坐标清为09 抬高刀具或寻边器;移动接触工件另一边如图A-38中②边;X相对坐标显示一个数值;如α;记住α/210 抬高刀具或寻边器;反向移动机床控制机床移动到X相对坐标显示为α/2处11 按“OFFSET SETTING”键、工件系软键、操作软键见图A-3612 选定工件坐标系零点存储区13 在输入行中输入“X0”14 按测量软键当前测量基点X方向的机床坐标值自动显示并存储15 将X改为Y;重复6~14步可获得Y向的机床坐标值②杠杆表对刀对于圆孔或圆柱面;除可以用寻边器对刀外;还可以采用杠杆表对刀;如图A-41所示..拨动主轴转一周时;表针的摆图动量在允许的对刀误差内;如0.01mm;此时可认为主轴的旋转中心与被测孔中心重合;则孔中心在机床坐标系下的坐标值可知.. 步骤 操作动作机床动作或CRT 显示画面 1 开机;执行手动回参考点2调整机床位置;让主轴的旋转中心与被测孔中心重合见图A-413 按MDI 面板上“OFFSET SETTING ”键、工件系软键、操作软键 见图A-364 选定工件坐标系零点存储区5在图A-36输入行中输入“X0” 孔中心位置X 方向的机床坐标值自动显示并存储按测量软键6在图A-36缓存区中输入“Y0” 孔中心位置Y 方向的机床坐标值自动显示并存储按测量软键 2Z 向对刀Z 向零点偏置值的设置;与刀具长度补偿值的设定、编程方法有关;常用三种方法;如图A-42、A-43、A-44所示..工件坐标系Z 向零点偏置值的设置方法不同;刀具长度补偿值、编程方法也需作相应的调整..①主轴端面对刀及刀具长度补偿 步骤 操作动作机床动作或CRT 显示画面1 机床开机;执行手动回参考点2 手轮摇动主轴端面靠工件坐标系Z=0的平面见图A-42a3按MDI 面板上“OFFSET SETTING ”见图A-36a b编程用工件Z 向零点位置E 点:测量基点图A-42键、工件系软键、操作软键 4 选定工件坐标系零点存储区5 在图A-36缓存区中输入“Z0” 图A-42a 中E 点Z 向机床坐标值自动显示并存储 按测量软键6 按MDI 面板上“POS ”键、相对软键 见图A-327 输入“Z ”字符;按归零软键Z 相对坐标清为0 8抬起主轴;装上新刀;手轮摇动让刀具Z 向刀位点靠工件坐标系Z=0的平面 如图A-42b 所示9 按MDI 面板上“OFFSET SETTING ”键、操作软键见图A-3710在图A-37中 “移动光标”或按搜索软键搜索刀具补偿号 让光标定位在该刀具的“外形H ”处11在图A-37中;按INP.C 软键该刀具的“外形H ”补偿值自动显现并存储补偿值L ﹥0.. 12 重复8、9、10、11步完成所有刀具“外形H ”值的设置这种方法测量的外形H 数据是刀具的实际长度L;加工不同的零件时;通用刀具刀补数据不需要改变;适用于多刀加工;刀具长度补偿..刀具实际长度L 也可从机外对刀仪测得;通过操作面板输入..②标准刀具对刀及刀具长度补偿步骤 操作动作机床动作或CRT 显示画面1主轴安装标准刀具;手轮摇动标准刀具见A-43aa 图A-43 bZ 向工件零点实际位置编程用工件Z 向零点位置LZ 向刀位点靠工件坐标系Z=0的平面 2 将机床坐标Z 值设定为工件Z 向零点偏置值操作过程见主轴端面对刀及刀具长度补偿3 Z 轴相对坐标值清04 更换新刀具;Z 向刀位点靠工件坐标系Z=0的平面 见图A-43b 5选定刀具补偿号见图A-376 在图A-37中;按INP.C 软键 完成所选刀具“外形H ”值L 的设置..补偿值L 可“正”、可“负”、也可为“0”7 重复4、5、6步骤完成所有刀具“外形H ”值的设置这种方法设定的Z 向零点偏置值是标准刀具的Z 向刀位点靠工件坐标系Z=0平面时E 点的机床坐标值;标准刀具长度补偿值是0;其它刀具与标准刀具的长度差L 作为该刀具的长度补偿值;可正可负;正负号由相对坐标值的正负号决定;L 不反映刀具的实际长度..加工不同工件时;需用标准刀具对刀重新设定Z 轴零点偏置值;刀补长度L 不变;适用于标准刀具单刀加工;刀具长度不补偿;也适合多刀加工;刀具长度补偿..标准刀具实质上是其它刀具长度的比较基准;是对刀的第一把刀具;并非什么真正的标准..③Z 轴回零及刀具长度补偿值的设置a 图A-44 bLE 点:Z 轴回参考点Z 向工件零点实际位置编程用工件Z 向零点位置五、自动操作1.空运行空运行的目的是为了校验程序格式和粗略判断刀具轨迹是否正确..2移动刀具离开工件上表面50mm 左右安全的情况下;距离小;轨迹看的清楚3 选定“EDIT ”方式;按“PROG ”键搜索要运行的程序;见图A-12 4 选定“AUTO ”方式 屏幕显示如图A-45所示 5在图A-45中;按监视软键屏幕显示如图A-46所示5按下机床操作面板上“DRY RUN ”键+“Z AXIS CANCLE ”键6按机床操作面板上“CYCLE START ”键机床自动运行..程序格式有错误;机床报警停止运动.. 机床运行轨迹不对;按“RESET ”键中断自动运行7记住机床报警时显示出错的程序段号..在“EDIT ”方式下显示程序;移动光标到出错的程序段.. 见图A-12..数控系统能预处理2个程序段;从光标所在的程序段往下多看几段程序;找出错误;进行编辑 8切换成“AUTO ”方式重新运行;直到程序调试完毕 9解除Z 轴锁紧;Z 轴回参考点由于数据正常运算、而锁紧轴不动;二者不匹配有差距;必须通过会参考点方式“对齐”图形显示功能也用于校验程序格式和刀具路径;这种方法比空运行判断刀具图A-45图A-46刀具基准点在工件坐标系中的位置刀具现在位置和目标位置之间的距离和移动方向 机床所用的初始G 代码和工作G 代码路径要来的直观、准确..步骤操作动作机床动作或CRT显示画面1 开机;手动回参考点2 移动刀具离开工件上表面50mm左右3 选定“EDIT”方式;按“PROG”键;搜索要运行的程序见图A-124 选定“AUTO”方式见图A-455 按MDI面板上“CUSTOM GRAPH”键屏幕显示如图A-47所示6 在图A-47中;输入必要的参数屏幕显示如图A-48所示;参数含义见下表然后按图A-47中执行软键7 在图A-48中按操作软键屏幕显示如图A-49所示8 在图A-49中按自动软键或开始软键屏幕显示刀具中心运行轨迹;如图A-50所示..机床不动图A-47 图A-48 绘图区:选定绘图平面角度:当绘图平面参数选择4、5时;设置图形水平旋转和垂直旋转的角度比例:0—根据设定的最大值和最小值;系统自动决定绘图比例..0.01~100:放大或缩小绘图显示;设定为1.0时;用实际尺寸绘图..中心或最大/最小:当比例设定为0时;地址X、Y、Z中输入工件上X、Y、Z正方向的最大尺寸;地址I、J、K 中输入工件上X、Y、Z负方向的最大尺寸;这样就指定了绘图的范围;系统根据CRT显示屏的尺寸自动调整绘图比例..当比例设定为非0时;地址X、Y、Z中输入CRT 中心点在工件上的位置坐标值;I、J、K无效.. 开始顺序号、结束顺序号:程序从头开始运行;但图形只显示两者中间的部分..3.单程序段运行这种方式多用于刀具完成工件的试切加工;主要检测刀具运行轨迹的准确性等..4.存储器自动运行5.后台编辑机床正在执行一个加工程序时;可在显示屏上编辑另一个程序;称为后台编辑..这种功能可以有效减少机床的停顿时间..在图A-52中;可按搜索↑软键、搜索↓软键;对显示的程序进行字的搜索5 编辑结束后按BG-EDT 软键返回前台加工画面屏幕显示如图A-45所示注:在后台编辑过程中;不能按“RESET ”键;否则机床将中断运行;停止加工..6.程序传输RS-232传输程序选用一台计算机;安装专用程序传输软件如Winpcin;用专用数据传输线把数控系统RS-232C 串行端口和计算机RS-232串行端口连接起来..注意需在机床和计算机非通电状态下连接..在数据通讯时;必须是接收方首先进入等待接收状态..下面用Winpcin 传输软件举例说明传输程序的具体操作方法..1设置通讯参数 步骤 操作动作机床动作或CRT 显示画面 1 计算机侧进入Winpcin 工具软件进入如图A-53所示Winpcin 画面2在图A-53中点击“Rs232 Config ”键 进入如图A-54所示“通讯参数设置”画面3在图A-54中将传输软件及数控系统的的串行通讯参数设置一致 如图A-54所示;如“BAUDRATE 波特率常设为9600、PARITY 齐偶校验不校验、STOPBITS 停止位为2、DATABITS 数据位为8”4 在图A-54中点击Text Format 键 设定文本模式的通讯参数5在图A-54中点击Save & Activate 键 将通讯参数保存并激活图A-52图A-51。
FANUC操作与编程基础课件
![FANUC操作与编程基础课件](https://img.taocdn.com/s3/m/38786ad833d4b14e852468fe.png)
指定程序号的复制(扩展编辑)
利用程序的扩展编辑功能可以进行指定程序 号的复制。
操作如下:
① 显示粘贴对象的程序,将光标移动到粘贴的位置。 ② 按下软键[粘贴]后,输入要粘贴程序的程序号,在按下 [指定PRG]时,在光标位置的后面粘贴指定程序号的程序。 没有指定程序号就按下[指定PRG]时,显示报警“没有指 定程序”。(具体操作步骤参考实习指导书)
CNC的用途
1. 加工中心:镗孔加工、铣削加工、螺纹加工、雕刻、刨 削加工 2. 车削中心:车削加工、铣削加工、螺纹加工 3. 磨床: 坐标磨削、曲线磨床、平面磨削、轧辊磨床、 无心磨削、工具磨削、曲轴磨床、导轨磨床、螺纹磨床 4. 齿轮: 磨齿机床、滚齿机床、插齿机床 5. 电加工: 成型电机床、线切割机床 6. 板材: 冲床、折弯、冲压、裁剪、弯管机、激光切割机、 气体切割机 7. 产业机器人:喷漆、焊接、搬运工业用机器人 8. 成型: 注塑成型机、压力机 9. 测量: 曲面、平面、检测 10. 其他: 激光雕刻机、激光淬火机、焊接机、制图机、 印刷机
步骤:
方式开关选择JOG进给方式。 选择JOG进给轴和方向的开关。 按住开关期间,刀具以参数设定(No.1423)的进刀速度持续移动。放开开关时,刀具就停止 移动。 进给速度可以用倍率旋转开关进行调节。 按下轴选择开关,再按下快速移动开关,以快速移动速度移动刀具。
手动方式的画面
1、手动参考点返回
• • 通过机床操作面板上的参考点返回方式开关,使机床的每个轴在参数 (No.1006#5)中确定的方向移动,使机床返回到参考位置。 刀具以快速移动速度移动到减速点,然后再以FL速度移动。刀具快速移 动速度及FL速度都是由参数(No.1424、1425)设定的。在快速移动时, 快速移动倍率有效。当刀具返回到参考位置时,参考位置返回完成的指 示灯点亮。 利用参数(No.1002#0),则也可以使三个轴同时移动,实现三轴同时回 零。
fanuc加工中心操作
![fanuc加工中心操作](https://img.taocdn.com/s3/m/c4e04d8251e2524de518964bcf84b9d529ea2c06.png)
5.1.3 程序的编辑与管理
的
按
:
:
,
1.程序的编辑按下机床操作面板上 键,在MDI操作面板上键,进入编辑页面,选定一个程序后,此程序显示在屏幕上,可对数控程序进行编辑操作。① 插入字符② 删除输入行的数据③ 查找: 输入需要搜索的字符或代码后④ 替换
:
2. 程序的管理
5.1.4 刀具的设置与管理
■
5.1.5 自动运行
第10页/共26页
5.2 华中世纪之星加工中心操作
图5-7所示为HNC-21M铣床系统操作面板实物图, 包括机床操作按键、计算机键盘按键、功能软键和显示屏
图5-7 HNC-21M系统操作面板
第11页/共26页
5.2.1 HNC-21/22M数控铣床操作面板介绍
1. 机床操作按键(如图5-8所示)
会计学
1
FANUC加工中心操作
2. 机床操作面板机床操作面板如图5-2所示,该面板位于CRT显示器的下方,主要用于控制机床的运动状态,由模式选择按钮、运行控制开关等多个部分组成,各按钮的功能介绍如下。
5.1.2 FANUC加工中心手动操作
FANUC加工中心手动操作有手动回零操作、手动连续进给操作、手轮操作等, 操作方式和说明, 如表5-1所示。
第18页/共26页
第19页/共26页
第20页/共26页
第21页/共26页
5.2.3 Biblioteka 序的编辑与管理第22页/共26页
5.2.4 刀具的设置与管理
第23页/共26页
5.2.5 自动运行
第24页/共26页
本章小结
通过本章的学习, 了解FANUC 0i-MC数控铣削系统和华中HNC- 21M数控铣削系统的机床操作界面, 掌握了两种典型数控系统机床的操作基本方法, 以及对刀具参数值的设置, 能够进行程序的校验和自动循环加工。
发那科系统操作方法
![发那科系统操作方法](https://img.taocdn.com/s3/m/5d617b77f011f18583d049649b6648d7c0c70849.png)
发那科系统操作方法
发那科系统是指Fanuc控制系统,以下是Fanuc控制系统的一些常用操作方法:
1. 开机和关机:按下控制面板上的“电源”按钮开机,长按“电源”按钮可以关闭系统。
2. 选择程序:在机器上选择要运行的程序。
通常使用“MDI”模式可以直接输入和修改程序。
3. 机床坐标系设置:通过“机床坐标系设定”功能来设置零点和坐标系,确保机床与程序的坐标一致。
4. 程序编辑:使用Fanuc系统的编辑器来编写、修改和存储程序。
系统支持G 代码和M代码。
5. 手动模式:在手动模式下,可以使用手轮、按钮和机器上的控制杆来手动控制机床的运动。
6. 自动模式:在自动模式下,机床将按照预设的程序自动运行。
7. 调整刀具:在准备好刀具和工件后,使用系统中的工具管理功能来调整和管理刀具。
8. 运行程序:在机器上选择要运行的程序,并确保机床的运动和工件的位置正确。
9. 监控和报警:Fanuc系统可以监控机床的运行状态,并在出现故障或错误时发出警告或报警信息。
10. 安全操作:遵循Fanuc系统的安全操作规程,确保操作人员和机床的安全。
以上仅为Fanuc系统操作的基本方法,具体操作可能会根据不同的机床型号和系统版本有所差异。
在操作发那科系统时,请参考相关的用户手册和操作指南,确保正确和安全地操作机床。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第二篇数控加工中心基本操作课题一 FANUC 0i Mate-MC系统面板操作一、实训目的1.了解FANUC 0i Mate-MC数控系统面板各按键功能。
2.熟练掌握FANUC 0i Mate-MC数控系统的基本操作。
二、实训项目1.认识FANUC 0i Mate-MC数控系统面板各按键及功能FANUC 0i Mate-MC数控系统面板主要由三部分组成,即CRT显示屏、编辑面板及操作面板。
(1)FANUC 0i Mate-MC数控系统CRT显示屏及按键FANUC 0i Mate-MC数控系统CRT显示屏及按键分布见图1-1。
图1-1:FANUC 0i Mate-MC数控系统CRT显示屏CRT显示屏下方的软键,其功能是可变的。
在不同的方式下,软键功能依据CRT 画面最下方显示的软键功能提示。
如图1-2所示(a)程序画面(b)刀偏/设定画面(C)位置画面图1-2:FANUC 0i Mate-MC数控系统CRT显示屏画面0i Mate-MC数控系统编辑面板按键FANUC 0i Mate-MC数控系统编辑面板如图1-3所示,其各按键名称及用途见表1-1、1-2所示。
图1-3:FANUC 0i Mate-MC数控系统编辑面板表1-1 FANUC 0i Mate-MC数控系统主菜单功能键的符号和用途面板。
6图形显示键辅助图形画面,CNC描述程序轨迹。
表1-2 FANUC 0i Mate-MC数控系统功能键的符号和用途序号键符号按键名称用途1(等23个键)数字和字符键每个键都至少包含字母、数字键各一个。
在系统键入时会根据需要自行选择字母或数字。
2复位键用于CNC复位或者取消报警等。
3帮助键按此键用来显示如何操作机床,如MDI键的操作。
可在CNC发生报警时提供报警的详细信息、帮肋功能。
4换档键在有些键顶部有二个字符。
按住此键来选择字符,当一个特殊字符∧在屏幕上显示时,表示键面右下角的字符可以输入。
5输入键用来对参数键入、偏置量设定与显示页面内的数值输入。
6取消键按此键可删除已输入到键的输入缓冲器的最后一个字符或符号。
7替换键替换光标所在的字。
插入键在光标所在字后插入。
删除键删除光标所在字,如光标为一程序段首的字则删除该段程序此外还可删除若干段程序、一个程序或所有程序。
8光标移动键向程序的指定方向逐字移动光标。
9翻页键向屏幕显示的页面向上、向下翻页。
10分段键该键是段结束符。
0i Mate-MC数控系统操作面板按键及旋钮FANUC 0i Mate-MC数控系统操作面板如图1-4所示,其各按键或旋钮名称及用途见表1-3所示。
图1-4 FANUC 0i Mate-Md数控系统操作面板表1-3 FANUC 0i Mate-MC 系统VMC850B 机床控制面板各键和按钮的功能 序号键、旋钮符号键、旋钮名称 功能说明1急停按钮紧急情况下按下此按钮,机床停止一切运动。
2操作模式旋钮用于选择一种工作模式:编辑模式:用于编写、修改程序。
自动加工模式:用于自动执行程序。
MDI 录入模式:可输入一个程序段后立即执行,不需要完整的程序格式。
用以完成简单的工作。
DNC 模式:用于机床在线加工。
手轮模式:选择相应的轴向及手轮进给倍率,实现旋动手轮来移动坐标轴。
JOG 模式:按相应的坐标轴按钮来移动坐标轴,其移动速度取决于“进给倍率修调”值的大小。
STEP模式,启动脉冲运动功能。
每次选择按下轴向键的一个按键,只会在选定的轴和方向移动一个选定的“脉冲步进当量”。
因为机床有了手动脉冲,有些机床上该按钮无效。
ZRN回参考点模式:使各坐标轴返回参考点位置并建立机床坐标系。
3进给倍率旋钮按百分率强制调整进给的速度。
外圈为修调分度率(%):在0~150%的范围内,以每10%的增量,修调坐标轴移动速度。
内圈为进给率分度:在点动模式下,在0~1260mm/min范围内调整坐标轴移动速度。
4快速倍率旋钮用于在0~100%的范围内,以每次25%的增量按百分率强制调整快速移动的速度。
5主轴旋转倍率旋钮可在50~120%的范围内,以每次10%的增量调整主轴旋转倍率。
6轴选择键及快速进给键在JOG 模式下按下某轴方向键即向指定的轴方向移动。
每次只能按下一个按钮,且按下时,坐标就移动,松手即停止移动。
在按下轴进给键的同时按下快速进给键,可向指定的轴方向快速移动(G00进给)即通常所说的“快速叠加”。
7单段执行键在AUTO 、MDI 模式,选择该按键,启动单段执行程序功能。
即运行完一个程序段后,机床进给暂停,再按下循环启动键,机床再执行下一个程序段。
8选择停止键 在AUTO 方式,选择该按键,结合程序中的M01指令,程序执行将暂停,直到按下循环启动键才恢复自动执行程序。
9空运行键在AUTO 模式下,选择该按键,CNC 系统将按参数设定的速度快速执行程序。
除F 指令不执行外,程序中的所有指令都被执行。
10跳段执行键 在AUTO 模式下,选择该按键,结合程序中的跳段符“/”,可越过所有含有“/”的程序段,执行后续的程序段。
11Z轴锁键在AUTO模式下,选择该按键,CNC 系统将执行加工程序而不输出Z轴控制信息,即Z轴的伺服元件无动作。
该方式只能检查程序的语法错误,检查不出NC数据的错误。
12辅助功能锁键在AUTO模式下,选择该按键将使辅助功能指令无效。
13伺服元件锁键在AUTO模式下,选择该按键,CNC 系统将只执行加工程序而不输出控制信息,即所有的伺服元件无动作。
该方式只能检查程序的语法错误,检查不出NC 数据的错误,因此很少用到该功能。
14机床照明键按此键使其指示灯亮为开机床照明灯,按此键使其指示灯灭为关机床照明灯。
15循环启动键伺服在AUTO、MDI方式下,若按该按键,选定的程序、MDI键入的程序段将自动执行。
16进给保持键在程序执行过程中,若按该按键,进给和程序执行立即停止,直到启用循环启动键。
17主轴正转键在JOG 模式或手轮模式且主轴已经赋值过转速的情况下,启用该键,主轴正转。
应该避免主轴直接从反转启动到正转,中间应该经过主轴停止转换。
18主轴停转键 在JOG 模式或手轮模式下,启用该键,主轴将停止。
手工更换刀具时,这个按键必须被启用。
19主轴反转键在JOG 模式或手轮模式且主轴已经赋值过转速的情况下,启用该键,主轴反转。
应该避免主轴直接从正转启动到反转,中间应该经过主轴停止转换。
20刀库正转键 按一下使刀库顺时针转动一个刀位(逆着Z 轴正向看)。
不要随意操作,如过刀库手动转动后使刀库实际到位与主轴当前刀位不一致,容易发生严重的撞刀事故!21主轴准停按键在JOG 模式可以使主轴准确停止,停止角度可由系统参数设定。
22超程释放键强制启动伺服系统,一般在机床超程时使用。
23机床润滑键 给机床加润滑油。
24自动冷却键在自动模式下,当程序中有M08给冷却液指令运行,则该键指示灯亮,若没有冷却液指令运行则该指示灯保持熄灭状态。
25手动冷却键在JOG模式、手轮模式或自动模式下,按此键使指示灯亮,则冷却液打开,按此键使指示灯灭,则冷却液关闭。
26程序保护锁只有在关闭程序保护锁状态下,出现才可以进行程序的编辑、登录。
图示为保护开状态。
27系统电源开关键左边绿色按钮用于启动NC单元。
右边红色按键用于关闭NC系统电源。
课题二 FANUC 0i Mate-MC数控系统常用的几项基本操作实训一、操作注意事项(一)每次开机前要检查一下铣床的中央自动润滑系统中的润滑油是否充裕,冷却液是否充足等。
(二)在手动操作时,必须时刻注意,进行X、Y轴移动前,一般必须使Z轴处于抬刀位置;避免刀具和工件、夹具、机床工作台上的附件等发生碰撞。
(三)铣床出现报警时,要根据报警信号查找原因,及时解除报警。
(四)更换刀具时注意操作安全。
(五)注意对数控铣床的日常维护。
二、开机步骤:(一)接通外部总电源;启动空气压缩机。
(二)接通数控铣床强电控制柜后面的总电源空气开关,此时机床下操作面板上“MACHINE POWER”指示灯亮。
(三)按下操作面板上“CNC POWER ON”键,系统将进入自检,操作面板上所有指示灯及带灯键将发亮。
(四)自检结束后,按下操作面板上的“MACHINE RESET”键2-3s,进行机床的强电复位。
如果在窗口下方的时间显示项后面出现闪烁的“NO READY”提示,一般情况是“E-STOP”键被按下,操作人员应将“E-STOP”键沿键上提示方向顺时针旋转释放该键,然后再次进行机床的强电复位。
三、关机步骤(一)一般把“MODE SELECT”旋钮旋至“EDIT”,把“FEEDRATE OVERRIDE”旋钮旋至“0”。
(二)按下操作面板上的“E-STOP”键。
(三)按下操作面板上的“CNC POWER”的“OFF”键,使系统断电。
(四)关闭数控铣床强电控制柜后面的总电源空气开关。
(五)关闭空气压缩机;关闭外部总电源。
四、返回机床参考点开机后,一般必须进行返回参考点操作其目的是建立机床坐标系。
操作步骤如下:(一)把下操作面板上的“MODE SELECT”旋钮旋至“ZRM”进入返回参考点操作。
将快速倍率旋钮旋至最大倍率100%——依次按+Z、+X、+Y轴进给方向键(必须先按+Z,确保回零时不会使刀具撞上工件),待CRT显示屏中各轴机械坐标值均为零时(如图2-5a),回零操作成功。
(二)首先“JOG AXIS SElECT”旋钮中选择的“Z”轴,然后一直按下“+”键,直至HOME中的Z轴指示灯亮为止;然后同样的方法再分别回X轴、Y轴参考点。
(三)如没有一次完成返回参考点操作,再次进行此操作时,由于工作台离参考点已很近,而轴的启动速度又很快,这样往往会出现超程现象并引起报警。
对于超程通常的处理的办法是在手动方式下按下“JOG AXIS SELECT”中超程轴的负方向键,使轴原离参考点,在按正常的返回参考点操作进行。
在“ZRM”方式下,返回参考点。
(四)因紧急情况而按下急停键,然后重新按下“MACHINE RESET”键复位后,在进行空运行或机床锁定运行后,都要重新进行机床返回参考点操作,否则机床操作系统会对机床零点失去记忆而造成事故。
(五)数控铣床返回参考点后,应及时退出参考点,以避免长时间压住行程开关而影响其寿命。
将操作模式旋钮旋至回零模式——将快速倍率旋钮旋至最大倍率100%——依次按+Z、+X、+Y轴进给方向键(必须先按+Z,确保回零时不会使刀具撞上工件),待CRT显示屏中各轴机械坐标值均为零时(如图2-1),回零操作成功。
图2-1 FANUC 0i Mate-MC数控系统回零操作机床回零操作应注意以下几点:(1)当机床工作台或主轴当前位置接近机床零点或处于超程状态时,此时应采用手动模式,将机床工作台或主轴移至各轴行程中间位置,否则无法完成回零操作。
