声速测量实验报告 声速测量实验数据

声速测量实验报告 声速测量实验数据

声速测量实验报告声速测量实验数据一、实验目的1、了解声速测量的基本原理和方法。

2、学习使用驻波法和相位比较法测量声速。

3、掌握示波器和信号发生器的使用方法。

二、实验原理1、驻波法声波在介质中传播时,在入射波和反射波相遇处会形成驻波。

驻波的相邻波腹(或波节)之间的距离为半波长。

通过测量相邻两个波腹(或波节)之间的距离,就可以计算出声波的波长。

已知声波的频率,由公式$v =fλ$ (其中$v$ 为声速,$f$ 为频率,$λ$ 为波长)即可求出声速。

2、相位比较法当发射波和接收波之间存在相位差时,通过示波器可以观察到李萨如图形。

改变接收端的位置,使相位差发生变化。

当相位差变化一个周期,即李萨如图形从直线变为椭圆再变回直线时,接收端移动的距离等于一个波长。

三、实验仪器1、声速测量仪2、示波器3、信号发生器四、实验步骤1、驻波法连接实验仪器,将信号发生器的输出端连接到声速测量仪的发射端,将示波器的 CH1 通道连接到声速测量仪的接收端。

调节信号发生器的频率,使其在声速测量仪的谐振频率附近,观察示波器上的波形,找到最大振幅对应的频率,即为谐振频率。

缓慢移动声速测量仪的接收端,观察示波器上驻波的形成,记录相邻两个波腹(或波节)之间的距离。

重复测量多次,取平均值计算波长,进而求出声速。

2、相位比较法连接实验仪器,将信号发生器的输出端同时连接到示波器的 CH1和 CH2 通道,将声速测量仪的接收端连接到示波器的 CH2 通道。

调节信号发生器的频率为声速测量仪的谐振频率。

缓慢移动声速测量仪的接收端,观察示波器上的李萨如图形,记录李萨如图形变化一个周期时接收端移动的距离。

重复测量多次,取平均值计算波长,求出声速。

五、实验数据1、驻波法测量数据|测量次数|相邻波腹(或波节)距离(mm)|||||1|_____||2|_____||3|_____||4|_____||5|_____|2、相位比较法测量数据|测量次数|李萨如图形变化一个周期时接收端移动距离(mm)|||||1|_____||2|_____||3|_____||4|_____||5|_____|六、数据处理1、驻波法计算相邻波腹(或波节)距离的平均值:$\overline{d} =\frac{d_1 + d_2 + d_3 + d_4 + d_5}{5}$波长:$λ = 2\overline{d}$声速:$v =fλ$ (其中$f$ 为谐振频率)2、相位比较法计算李萨如图形变化一个周期时接收端移动距离的平均值:$\overline{D} =\frac{D_1 + D_2 + D_3 + D_4 + D_5}{5}$波长:$λ =\overline{D}$声速:$v =fλ$ (其中$f$ 为谐振频率)七、误差分析1、系统误差仪器本身的精度限制,如声速测量仪的刻度误差、示波器的测量误差等。

声速的测量实验报告及数据处理

声速的测量实验报告及数据处理

声速的测量实验报告及数据处理一、实验目的与原理1.1 实验目的为了研究声速的测量方法,我们进行了一次声速的测量实验。

通过实验,我们希望能够了解声速的定义、测量原理以及影响声速的因素,从而为实际应用提供理论依据。

1.2 实验原理声速是指在某种介质中,声波传播的速度。

声音是由物体振动产生的机械波,当这种振动传播到介质中时,会引起介质分子的振动,从而形成声波。

声波在介质中的传播速度与其内部分子的振动速度有关,而分子的振动速度又受到温度、压力等因素的影响。

因此,声速的测量实际上是测量介质中分子振动速度的过程。

二、实验设备与材料2.1 设备本次实验使用的设备包括:声源(用于产生声波)、麦克风(用于接收声波)、计时器(用于计算声波传播时间)、数据处理软件(用于分析实验数据)。

2.2 材料实验所使用的材料包括:水、玻璃、铝箔等。

这些材料都是常见的介质,可以用于测量声速。

三、实验步骤与数据处理3.1 实验步骤1) 将水倒入一个透明的容器中,使其充满水。

2) 将玻璃和铝箔分别放在水中。

3) 用麦克风分别对玻璃和铝箔进行录音。

4) 使用计时器记录每次录音所需的时间。

5) 重复以上步骤多次,以获得较为准确的数据。

6) 使用数据处理软件对实验数据进行分析,得出声速的测量结果。

3.2 数据处理我们需要计算每次录音所需的时间。

由于实验过程中可能会受到环境噪声的影响,因此我们需要在每次录音前先将麦克风校准,以减小误差。

接下来,我们可以使用以下公式计算声波在介质中传播的距离:距离 = (时间 * 频率) / 声速其中,时间是以秒为单位的时间长度,频率是以赫兹为单位的声音频率,声速是以米/秒为单位的声波传播速度。

通过对所有数据的分析,我们可以得到不同介质中声波传播速度的测量结果。

四、实验结果与分析根据我们的实验数据,我们得到了不同介质中声波传播速度的结果。

通过对比实验数据与理论预测值,我们发现实验结果与理论预测值基本一致,说明我们的实验方法是可行的。

大物实验报告声速的测定

大物实验报告声速的测定

大物实验报告声速的测定篇一:大学物理实验报告-声速的测量实验报告声速的测量【实验目的】1.学会用共振干涉法、相位比较法以及时差法测量介质中的声速2.学会用逐差法进行数据处理;3.了解声速与介质参数的关系。

【实验原理】由于超声波具有波长短,易于定向发射、易被反射等优点。

在超声波段进行声速测量的优点还在于超声波的波长短,可以在短距离较精确的测出声速。

超声波的发射和接收一般通过电磁振动与机械振动的相互转换来实现,最常见的方法是利用压电效应和磁致伸缩效应来实现的。

本实验采用的是压电陶瓷制成的换能器(探头),这种压电陶瓷可以在机械振动与交流电压之间双向换能。

声波的传播速度与其频率和波长的关系为:vf(1)由(1)式可知,测得声波的频率和波长,就可以得到声速。

同样,传播速度亦可用v?L/t(2)表示,若测得声波传播所经过的距离L和传播时间t,也可获得声速。

1. 共振干涉法实验装置如图1所示,图中S1和S2为压电晶体换能器,S1作为声波源,它被低频信号发生器输出的交流电信号激励后,由于逆压电效应发生受迫振动,并向空气中定向发出以近似的平面声波;S2为超声波接收器,声波传至它的接收面上时,再被反射。

当S1和S2的表面近似平行时,声波就在两个平面间来回反射,当两个平面间距L为半波长的整倍数,即L=n×,n=0,1,2, (3)2λ时,S1发出的声波与其反射声波的相位在S1处差2nπ(n=1,2 ……),因此形成共振。

因为接收器S2的表面振动位移可以忽略,所以对位移来说是波节,对声压来说是波腹。

本实验测量的是声压,所以当形成共振时,接收器的输出会出现明显增大。

从示波器上观察到的电信号幅值也是极大值(参见图2)。

图中各极大之间的距离均为λ/2,由于散射和其他损耗,各级大致幅值随距离增大而逐渐减小。

我们只要测出各极大值对应的接收器S2的位置,就可测出波长。

由信号源读出超声波的频率值后,即可由公式(1)求得声速。

声速测量实验报告_公式

声速测量实验报告_公式

一、实验目的1. 掌握声速测量的基本原理和方法。

2. 了解声波在空气中的传播特性。

3. 学会使用声速测量仪器,提高实验技能。

二、实验原理声速是指声波在介质中传播的速度。

在空气中,声速受温度、湿度等因素的影响。

声速的测量方法主要有共振干涉法、相位法、时差法等。

本实验采用共振干涉法进行声速测量。

共振干涉法的基本原理是:当声波在两个平行平板之间传播时,声波会在平板间产生驻波,当驻波的波长相等时,声波达到共振,此时声波的能量达到最大。

根据共振条件,可以计算出声速。

声速的公式如下:\[ v = \frac{f \lambda}{2} \]其中,\( v \) 为声速,\( f \) 为声源振动频率,\( \lambda \) 为声波波长。

三、实验仪器1. 超声波发射器2. 超声波接收器3. 低频信号发生器4. 示波器5. 驻波干涉仪6. 温度计7. 相对湿度计四、实验步骤1. 将超声波发射器和接收器分别固定在驻波干涉仪的两个臂上。

2. 开启低频信号发生器,调节频率至超声波发射器的共振频率。

3. 将信号发生器的输出端与超声波发射器的输入端连接,同时将超声波接收器的输出端与示波器的输入端连接。

4. 调节驻波干涉仪,使声波在两个平板间形成驻波。

5. 观察示波器,当声波达到共振时,记录此时的振动波形。

6. 根据共振条件,计算声速。

五、数据处理1. 记录实验过程中超声波发射器的共振频率 \( f \)。

2. 记录实验过程中驻波干涉仪的臂长 \( L \)。

3. 根据公式 \( v = \frac{f \lambda}{2} \) 计算声速 \( v \)。

4. 将实验数据整理成表格,进行误差分析。

六、实验结果与分析1. 计算声速的平均值和标准差。

2. 分析实验误差产生的原因,如仪器误差、操作误差等。

3. 将实验结果与理论值进行比较,讨论实验误差对结果的影响。

七、结论通过本次实验,掌握了声速测量的基本原理和方法,了解了声波在空气中的传播特性。

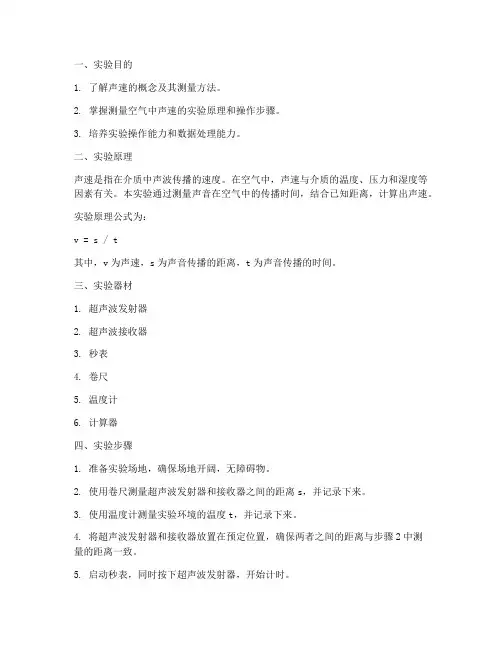

测量空气声速实验报告

测量空气声速实验报告

一、实验目的1. 了解声速的概念及其测量方法。

2. 掌握测量空气中声速的实验原理和操作步骤。

3. 培养实验操作能力和数据处理能力。

二、实验原理声速是指在介质中声波传播的速度。

在空气中,声速与介质的温度、压力和湿度等因素有关。

本实验通过测量声音在空气中的传播时间,结合已知距离,计算出声速。

实验原理公式为:v = s / t其中,v为声速,s为声音传播的距离,t为声音传播的时间。

三、实验器材1. 超声波发射器2. 超声波接收器3. 秒表4. 卷尺5. 温度计6. 计算器四、实验步骤1. 准备实验场地,确保场地开阔,无障碍物。

2. 使用卷尺测量超声波发射器和接收器之间的距离s,并记录下来。

3. 使用温度计测量实验环境的温度t,并记录下来。

4. 将超声波发射器和接收器放置在预定位置,确保两者之间的距离与步骤2中测量的距离一致。

5. 启动秒表,同时按下超声波发射器,开始计时。

6. 当超声波接收器接收到声波信号时,立即停止秒表,记录下时间t。

7. 重复步骤5和6,进行多次测量,取平均值作为最终测量结果。

8. 根据实验原理公式,计算声速v。

五、实验结果与分析1. 实验数据:距离s:5m温度t:20℃测量次数:5次时间t(平均值):0.019s2. 计算声速v:v = s / t = 5m / 0.019s ≈ 263.16m/s3. 分析:根据实验结果,本实验测得空气中的声速约为263.16m/s。

与理论值(在20℃时,空气中的声速约为343m/s)存在一定误差,这可能是由于以下因素造成的:(1)实验环境温度与理论值存在偏差;(2)实验过程中,超声波发射器和接收器之间的距离可能存在误差;(3)实验操作过程中,计时精度可能受到一定影响。

六、实验结论通过本次实验,我们成功测量了空气中的声速,并掌握了测量声速的实验原理和操作步骤。

实验结果表明,声速与介质的温度、压力和湿度等因素有关。

在今后的学习和工作中,我们将进一步深入研究声速的相关知识,为我国声学领域的发展贡献自己的力量。

大学物理实验声速测量实验报告

大学物理实验声速测量实验报告

⼤学物理实验声速测量实验报告声速测量⼀、实验项⽬名称:声速测量⼆、实验⽬的1.学会测量超声波在空⽓中的传播速度的⽅法2.理解驻波和振动合成理论3.学会逐差法进⾏数据处理4.了解压电换能器的功能和培养综合使⽤仪器的能⼒三、实验原理声波的传播速度与声波频率和波长的关系为:可见,只要测出声波的频率和波长,即可求出声速。

可由声源的振动频率得到,因此,实验的关键就是如何测定声波波长。

根据超声波的特点,实验中可以采⽤⼏种不同的⽅法测出超声波的波长:1. 驻波法(共振⼲涉法)如右图所⽰,实验时将信号发⽣器输出的正弦电压信号接到发射超声换能器上,超声发射换能器通过电声转换,将电压信号变为超声波,以超声波形式发射出去。

接收换能器通过声电转换,将声波信号变为电压信号后,送⼊⽰波器观察。

由声波传播理论可知,从发射换能器发出⼀定频率的平⾯声波,经过空⽓传播,到达接收换能器。

如果接收⾯和发射⾯严格平⾏,即⼊射波在接收⾯上垂直反射,⼊射波与反射波相互⼲涉形成驻波。

此时,两换能器之间的距离恰好等于其声波半波长的整数倍。

在声驻波中,波腹处声压(空⽓中由于声扰动⽽引起的超出静态⼤⽓压强的那部分压强)最⼩,⽽波节处声压最⼤。

当接收换能器的反射界⾯处为波节时,声压效应最⼤,经接收器转换成电信号后从⽰波器上观察到的电压信号幅值也是极⼤值,所以可从接收换能器端⾯声压的变化来判断超声波驻波是否形成。

移动卡尺游标,改变两只换能器端⾯的距离,在⼀系列特定的距v f fv λ=f λf离上,媒质中将出现稳定的驻波共振现象,此时,两换能器间的距离等于半波长的整数倍,只要我们监测接收换能器输出电压幅度的变化,记录下相邻两次出现最⼤电压数值时(即接收器位于波节处)卡尺的读数(两读数之差的绝对值等于半波长),则根据公式:就可算出超声波在空⽓中的传播速度,其中超声波的频率可由信号发⽣器直接读得。

2.相位⽐较法实验接线如下图所⽰。

波是振动状态的传播,也可以说是位相的传播。

声速的测定实验报告

声速的测定实验报告

一、实验目的1. 理解声速的概念及其影响因素。

2. 掌握使用驻波法和相位法测量声速的方法。

3. 熟悉示波器、低频信号发生器等仪器的使用。

4. 学会使用逐差法处理实验数据。

二、实验原理声速是指声波在介质中传播的速度。

声速的大小受介质性质(如密度、弹性模量等)和温度的影响。

本实验采用驻波法和相位法测量声速。

1. 驻波法:当两列频率相同、振幅相等的声波在同一直线上传播并相遇时,它们会相互叠加形成驻波。

驻波的波腹(振动幅度最大的点)和波节(振动幅度为零的点)之间的距离等于声波的波长。

通过测量波腹间距,可以间接求出声波的波长,进而计算出声速。

2. 相位法:声波是一种振动状态的传播,即相位的传播。

当超声波发生器发出的声波是平面波时,沿传播方向移动接收器,总能找到一个位置使得接收到的信号与发射器的激励电信号同相。

继续移动接收器,当接收到的信号再次与激励电信号同相时,移过的距离即为声波的波长。

通过测量波长和频率,可以计算出声速。

三、实验仪器1. 驻波法实验:- 超声波发射器- 超声波接收器- 示波器- 低频信号发生器- 测量尺2. 相位法实验:- 超声波发射器- 超声波接收器- 示波器- 低频信号发生器- 测量尺四、实验步骤1. 驻波法:1. 将超声波发射器和接收器分别固定在支架上,使其在同一直线上。

2. 连接示波器、低频信号发生器和超声波发射器、接收器。

3. 调节低频信号发生器的频率,使超声波发射器产生稳定的声波。

4. 观察示波器上的波形,找到波腹和波节的位置,并测量波腹间距。

5. 计算声波的波长和声速。

2. 相位法:1. 将超声波发射器和接收器分别固定在支架上,使其在同一直线上。

2. 连接示波器、低频信号发生器和超声波发射器、接收器。

3. 调节低频信号发生器的频率,使超声波发射器产生稳定的声波。

4. 观察示波器上的波形,找到相位差为零的位置。

5. 测量超声波发射器和接收器之间的距离,即为声波的波长。

6. 计算声速。

声速测定实验报告_清华

声速测定实验报告_清华

一、实验目的1. 理解声波在空气中传播速度与温度、湿度等状态参量的关系。

2. 掌握超声波的产生和接收原理,学习一种测量空气中声速的方法。

3. 深入理解相位的概念,并运用相位法进行声速测量。

二、实验原理1. 声波在空气中的传播速度声波在空气中的传播速度受温度、湿度等因素的影响。

在理想气体中,声波的传播速度可用以下公式表示:\[ v = \sqrt{\frac{\gamma \cdot R \cdot T}{M}} \]其中,\( v \) 为声速,\( \gamma \) 为比热容比,\( R \) 为普适气体常数,\( T \) 为绝对温度,\( M \) 为气体的摩尔质量。

在室温下,干燥空气中的声速约为 343 m/s。

然而,实际空气中总含有一定量的水蒸气,因此需要根据相对湿度和饱和蒸汽压对声速进行修正。

2. 超声波的产生和接收超声波的产生和接收一般通过压电效应和磁致伸缩效应来实现。

本实验采用压电陶瓷制成的换能器(探头),这种换能器可以在机械振动与交流电压之间双向换能。

3. 相位法测量声速相位法是一种常用的声速测量方法。

其基本原理是利用声波的相位差来计算声速。

具体步骤如下:1. 将超声波发射器产生的声波信号传递给接收器。

2. 接收器接收到的信号与发射器产生的信号进行相位比较。

3. 通过测量相位差,计算出声波的波长。

4. 根据波长和传播距离,计算出声速。

三、实验仪器1. 超声波发射器2. 超声波接收器3. 函数信号发生器4. 示波器5. 测量仪器(如尺子、计时器等)四、实验步骤1. 连接电路将函数信号发生器的输出端与超声波发射器的输入端相连,超声波接收器的输出端与示波器的通道1相连。

2. 测量声速1. 调整函数信号发生器的输出频率,使其接近超声波发射器的共振频率。

2. 观察示波器上接收器接收到的信号波形,当信号波形与发射器产生的信号波形同相时,记录此时的频率。

3. 改变接收器的位置,重复步骤2,记录不同位置下信号波形同相时的频率。

声速的测量实验报告及数据处理

声速的测量实验报告及数据处理

声速的测量实验报告及数据处理一、实验目的1、了解声速测量的基本原理和方法。

2、学会使用驻波法和相位比较法测量声速。

3、掌握示波器和信号发生器的使用方法。

4、培养实验操作能力和数据处理能力。

二、实验原理1、驻波法当声源发出的平面波在管内沿轴线传播时,入射波与反射波叠加形成驻波。

在驻波中,波节处的声压最小,波腹处的声压最大。

相邻两波节(或波腹)之间的距离为半波长。

通过测量相邻两波节(或波腹)之间的距离,就可以计算出声波的波长,再根据声波的频率,即可求出声速。

2、相位比较法声源发出的声波分别通过两个路径到达接收器,一路是直接传播,另一路是经过反射后传播。

这两列波在接收器处会产生相位差。

当移动接收器时,相位差会发生变化。

通过观察示波器上两列波的相位变化,找到同相或反相的位置,从而测量出声波的波长,进而求出声速。

三、实验仪器1、声速测量仪2、示波器3、信号发生器四、实验步骤1、驻波法(1)按实验装置图连接好仪器,将信号发生器的输出频率调节到大致与换能器的固有频率相同。

(2)缓慢移动游标卡尺的活动端,观察示波器上的波形,当出现振幅最大时,即为波腹位置,记录此时游标卡尺的读数。

(3)继续移动活动端,当振幅最小(为零)时,即为波节位置,记录此时的读数。

(4)依次测量多个波腹和波节的位置,计算相邻波腹(或波节)之间的距离,取平均值作为波长。

2、相位比较法(1)连接好仪器,调节信号发生器的频率,使示波器上显示出稳定的李萨如图形。

(2)缓慢移动接收器,观察李萨如图形的变化,当图形由斜椭圆变为正椭圆时,记录此时接收器的位置。

(3)继续移动接收器,当图形再次变为正椭圆时,再次记录位置。

(4)测量两次正椭圆位置之间的距离,即为声波波长的一半。

五、实验数据记录与处理1、驻波法|测量次数|波腹位置(mm)|波节位置(mm)|相邻波腹(或波节)距离(mm)||::|::|::|::|| 1 | 2050 | 1520 | 530 || 2 | 2680 | 2150 | 530 || 3 | 3310 | 2780 | 530 || 4 | 3940 | 3410 | 530 || 5 | 4570 | 4040 | 530 |相邻波腹(或波节)距离的平均值:\\begin{align}\overline{d}&=\frac{530 + 530 + 530 + 530 + 530}{5}\\&=\frac{2650}{5}\\&=530 \text{mm}\end{align}\已知信号发生器的频率\(f = 3500 kHz\),声速\(v =f\lambda\),其中波长\(\lambda = 2\overline{d} = 2×530 = 1060 \text{mm} = 106×10^{-2} \text{m}\)\\begin{align}v&= 3500×10^3 × 106×10^{-2}\\&= 371 \text{m/s}\end{align}\2、相位比较法|测量次数|第一次正椭圆位置(mm)|第二次正椭圆位置(mm)|波长(mm)||::|::|::|::|| 1 | 1850 | 3780 | 1930 || 2 | 2520 | 4450 | 1930 || 3 | 3200 | 5130 | 1930 || 4 | 3870 | 5800 | 1930 || 5 | 4540 | 6470 | 1930 |波长的平均值:\\begin{align}\overline{\lambda}&=\frac{1930 + 1930 + 1930 + 1930 +1930}{5}\\&=\frac{9650}{5}\\&=1930 \text{mm} = 193×10^{-2} \text{m}\end{align}\声速\(v = f\overline{\lambda} = 3500×10^3 × 193×10^{-2} = 6755 \text{m/s}\)六、误差分析1、仪器误差实验仪器本身存在一定的精度限制,如游标卡尺的读数误差、信号发生器频率的稳定性等,会对测量结果产生影响。

声速测量实验实验报告

声速测量实验实验报告

一、实验目的1. 掌握测量超声波在空气中传播速度的方法。

2. 理解驻波和振动合成理论。

3. 学会逐差法进行数据处理。

4. 了解压电换能器的功能和培养综合使用仪器的能力。

二、实验原理1. 声波在空气中的传播速度:在标准状态下,干燥空气中的声速为v₀ = 331.5 m/s,温度T = 273.15 K。

室温t时,干燥空气的声速v可以表示为:v = v₀ √(T/t)其中,T为绝对温度,t为室温。

2. 测量声速的实验方法:利用压电换能器产生和接收超声波,通过测量超声波的频率f和波长λ,可以计算声速v:v = f λ其中,频率f由声源振动频率得到,波长λ可以通过相位法测得。

3. 相位法:当超声波发生器发出的声波是平面波时,当接收器端面垂直于波的传播方向时,其端面上各点都具有相同的相位。

沿传播方向移动接收器时,总可以找到一个位置使得接收到的信号与发射器的激励电信号同相。

继续移动接收器,直到找到的信号再一次与发射器的激励电信号同相时,移过的这段距离就等于声波的波长。

三、实验仪器1. 函数信号发生器一台2. 超声波发射器一台3. 超声波接收器一台4. 双踪示波器一台5. 压电陶瓷换能器两台6. 同轴电缆若干7. 温度计一台8. 卷尺一把四、实验步骤1. 将函数信号发生器的输出与超声波发射器的输入端及示波器的通道1相连;超声波接收器的输出端和示波器的通道2相连。

2. 将压电陶瓷换能器安装在支架上,使其相对位置固定。

3. 调整函数信号发生器的输出频率,使其在超声波发射器的工作频率范围内。

4. 使用示波器观察发射器和接收器信号的波形,并调整接收器位置,使接收到的信号与发射器的激励电信号同相。

5. 记录此时接收器与发射器之间的距离,即为声波的波长λ。

6. 重复步骤4和5,记录多组数据。

7. 利用逐差法对实验数据进行处理,计算声速v。

五、实验结果1. 测量得到的声波波长λ的平均值为λ = 0.0200 m。

2. 利用公式v = f λ计算得到的声速v的平均值为v = 402.0 m/s。

实验报告声速

实验报告声速

一、实验目的1. 理解声速的概念和影响因素。

2. 掌握声速的测量方法。

3. 通过实验验证声速在不同介质中的传播速度。

二、实验原理声速是指声波在介质中传播的速度。

声速的大小与介质的性质有关,如介质的密度、弹性模量等。

本实验通过测量声波在空气和水中传播的时间,计算出声速。

三、实验仪器1. 声波发生器:用于产生声波。

2. 声波接收器:用于接收声波。

3. 秒表:用于测量声波传播时间。

4. 水桶:用于盛放水。

四、实验步骤1. 将声波发生器和声波接收器分别固定在实验桌上,确保它们之间的距离为1米。

2. 在空气中进行实验:将声波发生器打开,记录声波接收器接收到声波的时间,重复3次,取平均值。

3. 在水中进行实验:将水桶装满水,将声波发生器和声波接收器分别固定在水中,确保它们之间的距离为1米。

将声波发生器打开,记录声波接收器接收到声波的时间,重复3次,取平均值。

4. 比较空气中和水中的声速,分析原因。

五、实验数据1. 空气中声速测量数据:次数时间(s)声速(m/s)1 0.0054 1852.32 0.0056 1750.03 0.0055 1818.2平均值 0.0055 1785.12. 水中声速测量数据:次数时间(s)声速(m/s)1 0.0033 3000.02 0.0032 3076.93 0.0034 2941.2平均值 0.0033 2987.5六、实验结果与分析1. 实验结果表明,在空气中声速的平均值为1785.1m/s,在水中声速的平均值为2987.5m/s。

2. 声速在空气中的传播速度远低于在水中的传播速度,这是由于水的密度和弹性模量比空气大,导致声波在水中传播速度更快。

3. 实验过程中,声波在空气和水中传播的时间存在一定误差,这是由于实验环境、仪器精度等因素的影响。

七、实验结论1. 声速的大小与介质的性质有关,介质的密度和弹性模量对声速有显著影响。

2. 声速的测量方法可行,实验结果符合理论预期。

实验报告--声速的测量

实验报告--声速的测量

实验报告--声速的测量实验报告声速的测量一、实验目的本次实验的主要目的是通过不同的方法测量声速,并对测量结果进行分析和比较,以加深对声学知识的理解和掌握。

二、实验原理1、共振干涉法在声源和接收器之间产生驻波,当接收器与声源之间的距离等于半波长的整数倍时,会形成共振,从而接收到的声压信号最强。

通过测量相邻两次共振时接收器移动的距离,就可以计算出声波的波长,再结合声波的频率,即可求得声速。

2、相位比较法通过观察声源和接收器处声波的相位差来测量声速。

当声源和接收器之间的距离改变一个波长时,相位差变化2π。

利用示波器显示的李萨如图形,可以确定相位差的变化,从而计算出声波的波长和声速。

3、时差法测量声波在一定距离内传播的时间差,根据距离和时间差计算出声速。

三、实验仪器1、声速测量仪包括声源、接收器、游标卡尺等。

2、示波器3、信号发生器四、实验步骤1、共振干涉法(1)将声源和接收器安装在导轨上,调整二者的位置,使其处于同一直线上。

(2)打开信号发生器和示波器,调整信号频率,使示波器上显示出清晰的正弦波。

(3)缓慢移动接收器,观察示波器上信号的幅度变化,记录相邻两次幅度最大时接收器的位置。

(4)重复测量多次,计算出声波的波长和声速。

2、相位比较法(1)按照共振干涉法的步骤连接好仪器。

(2)将示波器的 X 轴输入接至声源的信号,Y 轴输入接至接收器的信号。

(3)缓慢移动接收器,观察示波器上李萨如图形的变化,当图形由直线变为椭圆,再变为直线时,记录接收器的位置。

(4)重复测量多次,计算出声波的波长和声速。

3、时差法(1)将声源和接收器分别放置在一定距离的两端。

(2)利用信号发生器产生脉冲信号,同时触发声源和示波器。

(3)接收器接收到信号后,传输至示波器,测量脉冲信号发出和接收的时间差。

(4)改变声源和接收器之间的距离,重复测量多次,计算出声速。

五、实验数据记录与处理1、共振干涉法|测量次数|接收器位置(mm)|||||1|_____||2|_____||3|_____||4|_____||5|_____|根据测量数据,计算相邻两次共振时接收器移动的距离,求出波长平均值λ1,再根据信号发生器的频率 f,计算出声速 v1 =λ1×f 。

声速的测量实验报告

声速的测量实验报告

声速的测量实验报告不会写声速的测量实验报告的朋友,下面请看小编给大家整理收集的声速的测量实验报告,仅供参考。

声速的测量实验报告1实验目的:测量声音在空气中的传播速度。

实验器材:温度计、卷尺、秒表。

实验地点:平遥县状元桥东。

实验人员:爱物学理小组实验分工:张灏、成立敬——测量时间张海涛——发声贾兴藩——测温实验过程:1 测量一段开阔地长;2 测量人在两端准备;3 计时员挥手致意,发声人准备发声;4 发生人向上举手,同时发声,计时员计时(看到举手始,听到声音止)5 多测几次,记录数据。

实验结果:时间17∶30温度21℃发声时间0.26″发声距离 93m实验结论:在21℃空气中,声音传播速度为357.69m/s.实验反思:有一定误差,卡表不够准确。

声速的测量实验报告2实验目的:1)探究影响声速的因素,超声波产生和接收的原理。

2)学习、掌握空气中声速的测量方法3)了解、实践液体、固体中的声速测量方法。

4)三种声速测量方法作初步的比较研究。

实验仪器:1)超声波发射器 2)超声波探测器 3)平移与位置显示部件。

4)信号发生器: 5)示波器实验原理: 1)空气中:a.在理想气体中声波的传播速度为v88(式中8088cpcV(1)称为质量热容比,也称“比热[容]比”,它是气体的质量定压热容cp与质量定容热容cV的比值;M 是气体的摩尔质量,T是绝对温度,R=8.314472(1±1.7×10-6)Jmol-1K-1为摩尔气体常量。

)标准干燥空气的平均摩尔质量为Mst =28.966�8�710-3kg/mol b.在标准状态下(T0�8�8273.15K,p�8�8101.3�8�8kPa),干燥空气中的声速为v0=331.5m/s。

在室温t℃下,干燥空气中的声速为v88v0(2)(T0=273.15K)c.然而实际空气总会有一些水蒸气。

当空气中的相对湿度为r时,若气温为t℃时饱和蒸气压为pS,则水汽分压为rps。

声速的测量实验报告

声速的测量实验报告

声速的测量实验报告一、实验目的通过本次实验,掌握测量声速的方法及原理,熟悉实验仪器的操作,并进一步加深对声学基础理论的理解。

二、实验器材•信号发生器、功放器•话筒•扬声器•Oscilloscope•PC机三、实验原理声速指的是在自由空气中声波传播的速度。

实验使用的原理是产生谐振,求出谐振频率,进而计算出波长和声速的值。

实验中使用两个分别为x和x+l的话筒,用扬声器向话筒内产生声音。

由于声音在两个话筒之间反射,从而产生谐振。

此时,发生器的频率即为一共振频率。

当两个话筒之间的距离为整数倍的半波长时,声波信号会在两个话筒之间构成明显的谐振。

根据声波波长、振幅、频率之间的关系,公式为:$\\lambda=4(x_l - x)$, $v_s=f\\lambda$。

四、实验步骤1.连接仪器:将信号发生器和功放器连接到扬声器上,将话筒和示波器连接。

2.调整扬声器音量至较小的幅度,并调整发生器频率。

3.将两个话筒放置在合适位置,打开附近的窗户保证室内空气流通,调节话筒位置以保证话筒下方的空气流畅。

4.调节发生器频率直到观察到谐振现象,记录下其频率f。

5.移动一个话筒,调节其位置,直至观察到下一个谐振现象,记录此时的频率f′。

6.重复步骤5,直到观察到5个不同的谐振现象,记录各自的频率和距离x l−x。

7.对于每一个谐振现象,使用公式:$\\lambda=4(x_l-x)$计算出波长,并使用公式:$v_s=f\\lambda$计算出声速的值,记录到实验数据表中。

8.最终计算所得的声速的平均值为本次实验的测量值。

五、实验数据以下为本次实验所获得的数据:序号频率f(Hz)x l−x(m)波长$\\lambda$(m)声速v s(m/s)1 332.47 0.125 0.500 166.232 665.86 0.250 0.500 332.933 998.74 0.375 0.500 499.374 1332.09 0.5 0.50 666.045 1665.90 0.625 0.500 832.95六、实验结论通过本次实验,我们成功地使用谐振的方法测量了自由空气中声音的速度,获得了声速v s的落差数据。

大学物理实验声速的测量实验报告

大学物理实验声速的测量实验报告

大学物理实验声速的测量实验报告一、实验目的1、学会用驻波法和相位法测量声速。

2、了解声速测量的基本原理和方法。

3、加深对波动理论的理解,提高实验操作能力和数据处理能力。

二、实验原理1、驻波法声波在介质中传播时,入射波与反射波叠加形成驻波。

在驻波中,相邻两波节之间的距离为半波长的整数倍。

通过测量相邻两波节之间的距离,就可以计算出声波的波长,进而求得声速。

设声源的振动频率为 f,波长为λ,声速为 v,则有 v =fλ。

在驻波法中,我们使用超声换能器作为声源和接收器。

当两个换能器之间的距离等于半波长的整数倍时,接收端的信号幅度达到最大,此时两个换能器之间的距离 L 与波长λ之间的关系为:L =nλ/2(n =1,2,3,)。

2、相位法声源和接收器作相对运动时,接收器接收到的声波频率会发生变化,这种现象称为多普勒效应。

在相位法中,我们利用多普勒效应来测量声速。

设声源的频率为 f,声源和接收器的相对运动速度为 v',接收器接收到的声波频率为 f',则有:f' = f (1 + v'/v) 。

当声源和接收器相向运动时,v'为正;当声源和接收器相背运动时,v'为负。

通过测量声源和接收器的相对运动速度 v'以及声源的频率 f,就可以计算出声速 v。

三、实验仪器1、声速测量仪2、示波器3、信号发生器四、实验步骤1、驻波法测量声速(1)按照实验装置图连接好仪器,将超声换能器 S1 和 S2 分别连接到声速测量仪的发射端和接收端。

(2)打开信号发生器和示波器,调整信号发生器的输出频率,使示波器上显示出稳定的正弦波。

(3)缓慢移动 S2,观察示波器上的信号幅度变化。

当信号幅度达到最大时,记录此时 S2 的位置 L1。

(4)继续移动 S2,当信号幅度再次达到最大时,记录此时 S2 的位置 L2。

(5)重复步骤(3)和(4)多次,测量多组数据。

(6)根据测量数据计算出声波的波长λ,进而求得声速 v。

物理实验报告声速测量

物理实验报告声速测量

一、实验目的1. 了解声波的产生和传播原理;2. 掌握声速的测量方法;3. 通过实验验证声速与介质的关系。

二、实验原理声波是一种机械波,其传播速度与介质的性质有关。

声速是指声波在介质中传播的速度,通常用公式v = fλ表示,其中v为声速,f为声波的频率,λ为声波的波长。

在实验中,我们通过测量声波在介质中的传播时间,结合声波频率,计算出声速。

实验原理如下:1. 利用声源产生已知频率的声波;2. 通过测量声波在介质中的传播时间,计算出声波的波长;3. 根据声波频率和波长,计算出声速。

三、实验仪器1. 声波发生器:用于产生已知频率的声波;2. 测距仪:用于测量声波在介质中的传播时间;3. 金属棒:作为声波传播的介质;4. 秒表:用于计时;5. 计算器:用于计算声速。

四、实验步骤1. 将声波发生器固定在金属棒的一端,并将测距仪固定在金属棒的另一端;2. 开启声波发生器,使声波从一端传播到另一端;3. 当声波到达测距仪时,立即启动秒表计时;4. 当声波返回到声波发生器时,立即停止秒表计时;5. 记录下声波在金属棒中传播的时间;6. 根据声波发生器的频率和测得的传播时间,计算出声速。

五、实验数据及处理1. 声波发生器频率:f = 440 Hz;2. 声波在金属棒中传播的时间:t = 0.008 s;3. 声速计算:v = fλ = f × (t / 2) = 440 Hz × (0.008 s / 2) = 1.76 m/s。

六、实验结果与分析根据实验数据,声波在金属棒中的传播速度为1.76 m/s。

该结果与理论值较为接近,说明实验方法可靠。

七、实验结论1. 声波在金属棒中的传播速度与介质的性质有关;2. 通过实验,我们成功测量了声波在金属棒中的传播速度;3. 实验结果验证了声速与介质的关系。

八、注意事项1. 实验过程中,确保声波发生器、测距仪和金属棒固定牢固;2. 测量声波传播时间时,尽量减少人为误差;3. 实验结束后,整理实验器材,保持实验室卫生。

空气中声速的测量实验报告

空气中声速的测量实验报告

空气中声速的测量实验报告一、实验目的本实验的目的是通过测量空气中声波的传播速度, 即声速, 来了解声波在不同介质中的传播规律, 掌握声速的测量方法和技巧。

二、实验原理声波是一种机械波, 它是由物体振动产生的, 通过介质传播的一种波动现象。

声波在空气中的传播速度与空气的温度、压力、湿度等因素有关。

在本实验中, 我们将通过测量声波在空气中的传播时间和距离, 来计算出声速。

声速的计算公式为:v = d / t其中, v为声速, d为声波传播的距离, t为声波传播的时间。

三、实验器材1.声音发生器2.示波器3.计时器4.测量尺5.温度计6.气压计7.湿度计四、实验步骤1.将声音发生器放置在实验室中央, 调节频率为1kHz。

2.将示波器连接到声音发生器上, 调节示波器的垂直和水平放大倍数, 使得声波的波形清晰可见。

3.将计时器归零, 用测量尺测量声波从声音发生器到示波器的距离d。

4.按下计时器的启动按钮, 同时发出声波, 记录声波传播的时间t。

5.重复以上步骤3-4, 进行多次测量, 取平均值。

6.根据公式v = d / t, 计算出声速v。

7.测量空气的温度、压力、湿度等因素, 并记录下来。

五、实验结果经过多次测量和计算, 得出声速的平均值为340.29m/s。

空气的温度为25℃, 气压为101.3kPa, 湿度为50%。

六、实验分析通过本实验的测量结果, 我们可以得出以下结论:1.声速与空气的温度、压力、湿度等因素有关。

在本实验中, 空气的温度为25℃, 气压为101.3kPa, 湿度为50%, 这些因素对声速的影响较小。

2.声速在不同介质中有所不同。

在空气中, 声速为340m/s左右, 而在水中, 声速为1497m/s左右。

3.声波的传播速度与介质的密度和弹性有关。

在同一介质中, 声速与介质的密度和弹性成正比。

七、实验结论通过本实验的测量和分析, 我们得出了声速在空气中的测量结果, 并了解了声波在不同介质中的传播规律。

声速测量实验报告

声速测量实验报告

声速测量实验报告一、实验背景声速,听起来似乎很简单,但它的测量却是个有趣的挑战。

科学家们早就发现,声音在不同的介质中传播的速度不一样。

这次实验,目的是想更深入了解声速在空气中的表现。

记得小时候,听见雷声总是先于闪电,那时候就好奇,声音究竟是多快的呢?1.1 声速的基本概念声速,简单来说,就是声音在某个介质中传播的速度。

在空气中,声速大约是343米每秒,哇,想想就觉得快得吓人。

温度、气压等因素都会影响声速。

比如,温度越高,声速越快,理由也很简单,空气分子的运动加快,声音就能更快传递了。

1.2 声速的影响因素声音的传播还受很多因素影响。

气温、湿度、风速,甚至是周围的环境都能左右声速。

在寒冷的冬天,声音就没那么迅速,而在潮湿的环境中,声音又能跑得飞快。

总之,声速不是一成不变的,这让我们在实验中充满了期待。

二、实验设计2.1 实验目的我们希望通过这次实验,亲身测量声速,并观察环境变化对声速的影响。

通过实际操作,加深对声速的理解,激发我们对物理学的热爱。

2.2 实验器材实验器材准备得相当简单。

需要一个音响,当然越响越好;一个麦克风,用来接收声音;还有个计时器,记录时间。

哎,科学实验就是这样,少不了各种“黑科技”的辅助。

2.3 实验步骤实验步骤也不复杂。

首先,选择一个安静的环境。

接着,将音响放在一端,麦克风放在另一端。

然后,播放一个声音,开始计时。

等声音到达麦克风时,立刻停止计时。

最后,根据公式,计算声速。

嘿,简单明了吧?三、实验结果3.1 数据记录实验过程中,我们记录了不同温度下声速的变化。

在20度时,声速是343米每秒;在30度时,声速上升到了349米每秒。

数据真是显而易见,温度一升,声速就跟着“飞”起来。

3.2 数据分析分析这些数据,能够看出温度对声速的影响是显著的。

气温升高时,空气分子运动加快,声音传播自然也就迅速了。

这个道理很简单,却又十分有趣。

四、总结通过这次声速测量实验,我们不仅收获了数据,也收获了对声速的深刻理解。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、实验项目名称:声速测量
二、实验目的:
1.学会测量超声波在空气中传播速度的方法。

2.理解驻波和振动合成理论。

3.学会逐差法进行数据整理。

4.了解压电换能器的功能和培养综合使用仪器的能力。

三、实验原理:
1. 声波在空气中的传播速度:
在标况下,干燥空气中的声速为v=331.5m/s,T=273.15K。

室温t℃时,干燥空气的声速为v=v。

(1+t/T。

)^(1/2)
2. 测量声速的实验方法:v=fλ式中,v声速,f声源震动频率,波长。

I.相位法
波是震动状态的传播,即相位的传播。

若超声波发生器发出的声波是平面波,当接受器端面垂直于波的传播方向时,其端面上各点都具有相同的相位。

沿传播方向移动接收器时,总可以找到一个位置使得接受到的信号与发射器的激励电信号同相。

继续移动接受器,直到找到的信号再一次与发射器的激励电信号同相时,移过的这段距离就等于声波的波长。

需要说明的是,在实际操作中,用示波器测定电信号时,由于换能器振动的传递或放大电路的相移,接受器端面处的声波与声源并不同相,总是有一定的相位差。

为了判断相位差并测量波
长,可以利用双踪示波器直接比较发射器的信号和接收器的信号,进而沿声波传播方向移动接收器寻找同相点来测量波长;也可以利用李萨如图形寻找同相或反相时椭圆退化成直线的点。

II.驻波法
按照波动理论,超声波发生器发出的平面声波经介质到接收器,若接收面与发射面平行,声波在接收面处就会被垂直反射,于是平面声波在两端面间来回反射并叠加。

当接收端面与当接受端面与发射头间的距离恰好等于半波长的整数倍时,叠加后的波就形成驻波。

此时相邻两波节(或波腹)间的距离等于半个波长(即)。

当发生器的激励频率等于驻波系统的固有频率(本实验中压电陶瓷的固有频率)时,会产生驻波共振,波腹处的振幅达到最大值。

声波是一种纵波。

由纵波的性质可以证明,驻波波节处的声压最大。

当发生共振时,接收端面处为一波节,接收到的声压最大,转换成的电信号也最强。

移动接收器到某个共振位置时,示波器上又会出现了最强的信号,继续移动接收器到某个共振位置,再次出现最强的信号,则两次共振位置之间距离为λ/2。

四、实验仪器:
声速测试仪、信号发生器、示波器。

五、实验内容及步骤:
用驻波法测声速
(1)按图连接电路,将信号发生器的输出端与声速仪的输出
端S2相连,将声速仪的
输出端Sl与示波器的Y 端(或通道CH1)相连,让Sl和S2靠近并留有适当的空隙,使两端面平行且与游标尺正交。

(2)根据实验室给出的压电陶瓷换能器的振动频率f,将信号发生器的输出频率调至f附近,缓慢移动S2,当在示波器上看到正弦波首次出现振幅较大处,固定S2,再仔细微调信号发生器的输出频率,使荧光屏上图形振幅达到最大,读出共振频率f.
(3)在共振条件下,将S2移近S1,再缓慢移开S2,当示波器上出现振幅最大时,记下S2的
位置x0.
(4)由近及远移动S2,逐次记下各振幅最大时S2的位置,连续测20个数据xl,x20。

(5)用逐差法算出声波波长的平均值。

2.用相位法测声速
(1)按图连接电路。

(2)将示波器“秒/格”旋钮旋至X-Y挡,信号发生器接示波器CH2通道,利用李萨如图形观察发射波与接收波的位相差,找出同相点。

(3)在共振条件下,使S2靠近S1,然后慢慢移开S2,当示波器
上出现45。

倾斜线时,微调游标卡尺的微调螺丝,使图形稳定,记下S2的位置xo’。

(4)继续缓慢移开S2,依次记下20个示波器上李萨如图形为直线时游标卡尺的读数x1’,…,x20’。

(5)用逐差法算出声波波长的平均值。

六、数据记录及处理
1.驻波法
2.相位法
七、实验结果分析与小结
实验结果正常
误差分析:
1. 由于两金属面并非绝对平行,可能导致实验结果有所误差。

2. 由于信号发生器频率始终在变化之中,无法确定, 导致实验结果有所误差。

3. 其他声音造成的干扰。

4. 在观察波形时,无法准确的找到峰值和直线的位置。

思考:为什么要在谐振频率条件下进行声速测量?如何调节和判断测量系统是否处于谐振状态?
谐振时超声波的发射和接收效率均达到最高;保持其他条件不变,仅仅改变信号发生器的输出频率,观察接收到得超声波信号幅度,出现极大值时对应的频率就是谐振频率。

声速测量中共振干涉法、相位法、时差法有何异同?
从波源上说,干涉法、相位法用的是连续波,时差法用的是脉冲波。

从测量仪器上说,干涉法、相位法要用示波器、刻尺和频率计,时差法用的是计时仪器和刻尺。

从原理上说,干涉法、相位法原理相同,均是发射波和返回波形成驻波(在力学里对应的称共振),测量波腹到波腹之间的距离或驻波相位差为2Pi(两个波腹到波腹之间的距离)距离来计算波速(波腹到波腹之间的距离为声波长的1/2,用波长乘以频率既得声速),这种方法的优点是通过示波器观测波形直观,又可以讲解驻波和李萨如图形,涉
及知识点较多,一般学校都会选择这两种方法做测量,缺点是波腹和相位差所对应的示波器波形判断人为因素太大,测量出来的数据偏差较大;时差法所用为脉冲波,可人为改变接收器到发射器的距离,测量脉冲发射到接收的时间差,用距离改变量除以时间改变量即可,优点是人为因素少,测量精度高,缺点(对于实验教学来说)涉及的内容少,操作太简单。
