JSY-MK-156电气参数传感器
LD13激光pm2.5粉尘传感器
RXD
串口接收管脚/TTL 电平@3.3V
GND
电源输入端（接地端）
广州勒夫迈智能科技有限公司
6 / 17
五、应用电路
编号：LFM-20160711-A003
六、输出结果
主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位体积 为 0.1 升， 质量浓度单位为：微克/立方米。 输出分为主动输出和被动输出两种状态。传感器上电后默 认状态为主动输出，即传感器主动向主机发送串行数据，时间间隔为 1秒。
综合响应时间
≤10
秒（s）
直流供电电压
5V ±5% （电源纹波 50mv Max）
伏特（V）
工作电流 待机电流
≤150 ≤30
毫安（mA） 毫安（mA）
数据接口电平
L<0.8 @3.3H>2.7@3.3
伏特（V）
工作温度范围
-10~+70
摄氏度（℃）
健思研 JSY-MK-609型温湿度测量模块 用户手册说明书
JSY-MK-609型温湿度测量模块用户手册深圳市健思研科技有限公司一、产品简介JSY-MK-609型温湿度测量模块是深圳市健思研科技有限公司设计的一款方便，快捷，稳定的温湿度测量模块；该模块能测量环境温度，湿度数据，提供RS485通讯口实现数据采集功能。
二、产品技术指标2.1工作原理JSY-MK-609型温湿度测量模块是由测量模块和数据传输模块等组成，能测量环境温度、湿度等数据，使用RS485通讯进行数据传输。
模块工作原理如图1所示：模块工作时，从DTH11读取环境温度和湿度，DTH11温度测量范围在0℃到50℃，如果被测环境温度在此范围内，可以仅读取DTH11测量的温度与湿度，如果要求模块工作在更宽的温度范围，可读取DS18B20测出的温度值。
2.2技术指标z湿度测量范围：20％～95%RH；z温度测量范围：0～+50℃(DTH11)；-55℃～+125℃(DS18B20)；z湿度测量精度：±5.0%RH；z温度测量精度：±2.0℃(DTH11)；±0.5℃(DS18B20)z额定波特率：4800bps；z外型尺寸65.3*45.5*31mmz电气参数正常工作电压9VDC或5VDC(需将模块内S1短接)供电电流≤30mA采样周期2S/次z气候条件正常工作温度-30℃～+60℃存贮和运输温度-40℃～+70℃存储和工作湿度≤95%三、产品产品外形：GND接地端子VCC电源输入端子，一般用9V，也可输入5V，需将S1短接A485通讯A口B485通讯B口四、通讯协议：（一）规约名称：MODBUS-RTU协议（二）适用产品：本协议适用于健思研科技有限公司的JSY-MK-609产品（三）MODBUS-RTU规约通讯、例子及错误说明1、功能码0x03：读多路寄存器例子：主机要读取地址为01，开始地址为0000H的2个从机寄存器数据主机发送：010*********CRC地址功能码起始地址读寄存器数量CRC码从机响应：01030412455668CRC地址功能码返回字节数寄存器数据1寄存器数据2CRC码2、功能码0x10：写多路寄存器例子：主机要把0000,0000保存到地址为0003,0004的从机寄存器去（从机地址码为0x01）主机发送：0110000300020400000000CRC地址功能码起始地址写寄存器数量字节数数据1数据2CRC码从机响应：011000040002CRC地址功能码起始地址写寄存器数量CRC码3、说明：MODBUS-RTU通讯规约中的寄存器指的是16位（即2个字节），并且高位在前。

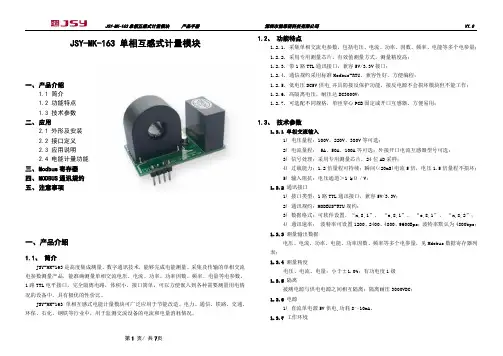

JSY-MK-163 单相互感式计量模块 产品手册说明书
JSY-MK-163单相互感式计量模块一、产品介绍1.1简介1.2功能特点1.3技术参数二、应用2.1外形及安装2.2接口定义2.3应用说明2.4电能计量功能三、Modbus寄存器四、MODBUS通讯规约五、注意事项一、产品介绍1.1、简介JSY-MK-163是高度集成测量、数字通讯技术，能够完成电能测量、采集及传输的单相交流电参数测量产品，能准确测量单相交流电压、电流、功率、功率因数、频率、电量等电参数，1路TTL电平接口，完全隔离电路，体积小，接口简单，可以方便嵌入到各种需要测量用电情况的设备中，具有极优的性价比。
JSY-MK-163单相互感式电能计量模块可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测交流设备的电流和电量消耗情况。
1.2、功能特点1.2.1.采集单相交流电参数，包括电压、电流、功率、因数，频率、电能等多个电参量；1.2.2.采用专用测量芯片，有效值测量方式，测量精度高；1.2.3.带1路TTL通讯接口，兼容5V/3.3V接口；1.2.4.通信规约采用标准Modbus-RTU，兼容性好，方便编程；1.2.5.低电压DC5V供电,并具防接反保护功能，接反电源不会损坏模块但不能工作；1.2.6.高隔离电压，耐压达DC3000V；1.2.7.可选配不同规格，单匝穿心PCB固定或开口互感器，方便易用；1.3、技术参数1.3.1单相交流输入1)电压量程：100V、220V、380V等可选；2)电流量程：5A、50A、100A等可选；外接开口电流互感器型号可选；3)信号处理：采用专用测量芯片，24位AD采样；4)过载能力：1.2倍量程可持续；瞬间(<20mS)电流5倍，电压1.5倍量程不损坏；5)输入阻抗：电压通道＞1kΩ／V；1.3.2通讯接口1)接口类型：1路TTL通讯接口，兼容5V/3.3V；2)通讯规约：MODBUS-RTU规约；3)数据格式：可软件设置，“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”；4)通讯速率：波特率可设置1200、2400、4800、9600Bps；波特率默认为4800bps；1.3.3测量输出数据电压、电流、功率、电能、功率因数、频率等多个电参量，见Mdobus数据寄存器列表；1.3.4测量精度电压、电流、电量：小于±1.0%；有功电度1级1.3.5隔离被测电源与供电电源之间相互隔离；隔离耐压3000VDC；1.3.6电源1)直流单电源5V供电,功耗8～10mA。
济南精自敛控设备布限公司产品说明书
》》E nte rpr i s e pur p o s e 企业宗旨-·核心价值观创造价值、造福社会·发展理念倍以发志、与时俱迸．快速发展．经营理念领先科技、粉益制造．品牌经营、创衍发展·企业衍神勤奋敬业．无私�献、团结和谐．市场理念市场忌；§.质量是舵、品牌是帆·创新理念产品创新、超越究争咱喝企业简介Com �an y Profi l e 》》》济南精’自敛控设备布限公司是－家致力于电工设备和数控领金设备开发和生产的科技A'1企业．公司具有先造的�理经验．雄厚的技术力量和强大的销售网络公司主要产品在国内外同行业处于领先水平．本公司去产设备销良e 工艺先选．合理．技术力量雄厚．在市场经营中我们始终追求’流技术‘白流产品.－流服务的目标在不断革新中求发展．本公司的最大特点是充分利用自身的技术实力在所有项目中最大限度均满足用户需求．糕’自公司为客户提供400热线咨询服务终身设备维妒目前已拥有3仅旧事京国内外用户．在国内主业蓬勃发展的同创公司在迸出口贸易领草草也有可.建树拥有自主迸出口仅产品远销世界各地目前出口固有串串国电马来西亚．斯加�.南非．巳商．俄罗斯．泰国．越南巴基斯坦．产品质量可3售后服务及时深受客户倍赖．产品广泛应用于高低压开关拖e 变电站变压器．电错开关通讯设备．家用电锋精’自制造．办公自动化设备．电梯制造．机辅机每翻滚等行业．主要产品有敬撞＠线”工m.转培式母线”工机．多工位每线加工机．敛位母线冲剪线．便携式母线”工事＼.母线校平机．导轨切割机等锦．铝t非加工专用设备和变应能加工设备等．．市场是海．质量是精．品脚是帆－是我们的市场理念严格的质量控制体系和完善的售后服务队伍为我们的产品走向市场创造7良好的条件．Jinan Jingpeng CNC machinery c 。
，Ltd.is a 怕也hnol 。
g y company,specializing in the developing.production ，回lling of electri臼I & CNC metalpla阳machines.We have much advan崎d management expe川ence.str 。
调校GJ4煤矿用低浓度甲烷传感器用FYF5遥控发送器说明书
1 概述FYF5遥控发送器（以下简称遥控器）适宜在有瓦斯煤尘爆炸危险的煤矿井下调校GJ4煤矿用低浓度甲烷传感器用。
遥控器执行Q/AHSZ 11-2005企业标准。
2 结构特征遥控器防爆型式：矿用本质安全型表住为： ExibⅠ。
本遥控器体积小，重量不超过20克，便于专业维护人员携带和使用。
百度输入“中煤梁照敏”3 技术参数3.1 电源：采用3V纽扣电池1节，型号规格为CR2032。
其最大开路电压3.3V，最大短路电流不超过2A。
梁152兆1537敏77513.2 额定工作电压为3V。
3.3 工作电流≤10mA。
遥控器待机状态仅为几十微安电流。
3.4 遥控距离不小于5m。
（实测可达8m）工作角度为30°。
4 工作原理参见以下电气原理方框图。
遥控器电路由按钮开关A1、A2、A3及编码脉冲发生电路、红外发射组成，分别通过三个按钮开关使编码脉冲发生电路产生不同的编码脉冲，通过红外发射管发射出去，GJ4煤矿用低浓度甲烷传感器接收这个信号，根据遥控器的指令对传感器的工作参数进行调整，从而达到遥控调校的目的。
5 使用方法5.1 使用前应仔细阅读本说明书及GJ4煤矿用低浓度甲烷传感器说明书。
5.2 将遥控器前端红外发射管对准甲烷传感器。
5.3 先按选择键A1，选择传感器调整功能，小数码管显示1（调零）、2（精度调整）、3（报警设定）、4（断电点设置）、5（自检）。
5.4 根据GJ4煤矿用低浓度甲烷传感器工作要求，按上调键或下调键对传感器的工作参数进行调整。
5.5 电池更换：可将遥控器下端电池架拉出进行更换，注意电池+极向下。
5．6 使用维修时，不应随意更改产品中器件的型号、规格、参数。
5．7 不得随意更换说明中规定以外的电池。
6 维修方法6.1 使用中应注意防水，以免电路失效。
6.2 使用中如发现遥控器无法进行遥控，应首先检查电池是否电压太低，电压低于2.5V遥控器不能正常工作。
一般情况下，电池电压低于2.7V应更换电池。
TKC-B系列霍尔电流传感器
TKC-B系列霍尔电流传感器
TKC-BS/BR系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流.
电参数
TKC50BS/BRTKC100BS/BR TKC200BS/BR TKC300BS/BR
TKC400BS/BR TKC500BS/BR TKC600BS/BR
电参数tkc50bsbrtkc100bsbrtkc200bsbrtkc300bsbrtkc400bsbrtkc500bsbrtkc600bsbr额定输入电流50100200300400500600测量电流范围150300600900900900900额定输出电压41电源电压155失调电压25mv磁失调电压3025mv失调电压漂移1005mv线性度fs响应时间绝缘电压50hz1min25kv工作温度4085储存温度55125结构参数接线输出15v15v使用说明1
KV
工作温度
-40～+85
℃
储存温度
-55～+125
℃
结构参数
使用说明
1.当待测电流从传感器穿过，即可在输出端测得电压大小。(注意：错误的接线可能导致传感器损坏)
2.传感器的输出幅度可根据用户需要进行适当调节。
3.可按用户需求定制不同额定输入电流和输出电压的传感器。
额定输入电流
50
100
200
300
400
500
600
A
测量电流范围
150
300
600
900
900
900
900
A
额定输出电压
4±1%
V
电源电压
±15±5%
V
失调电压
25
jomitek LSA 雷电监测传感器专用电源和控制接口盒- 使用手册说明书
Jomitek LSA雷电监测传感器专用电源和控制接口盒-使用手册--更新于2019年3月4日-目录1雷电监测传感器专用电源和控制接口盒介绍31.1电源和控制接口盒概述 (3)1.2快速入门指导 (3)1.3接口选项和要求 (5)2安装和系统集成52.1盒体安装 (5)2.2电缆布线 (5)2.3标配电缆套件 (6)2.4继电器和直流供电接线定义 (7)2.5继电器信号接口示例 (7)3功能性说明83.1电源选择优先顺序 (8)3.2报警触发准则 (8)3.3内置电池充放电特性 (8)1雷电监测传感器专用电源和控制接口盒介绍1.1电源和控制接口盒概述该Jomitek LSA雷电监测传感器专用电源和控制接口盒，简称接口盒，可以为传感器附加两个主要功能：•不间断电源（UPS）/多种电源选项•报警继电器接口，包括手动报警复位雷电监测传感器可以在不配套接口盒的情况下使用，但此时传感器只能通过以太网通信（参见Jomitek LSA雷电监测传感器使用手册）传送雷电警报，而且传感器本身也不具备不间断供电能力。
因此用户需要注意，如果不打算配套使用该设备，Jomitek强烈建议用户选择并提供其他备用不间断电源方案，因为雷击有可能会在传感器记录雷击数据的临界时间内中断传感器的正常供电。
这可以通过内置备用电池给PoE交换机或电源适配器供电来解决。
报警继电器接口，包括手动报警处理和复位，确保与上一代Jomitek雷电传感器的输出和配置选项完全兼容。
有关最新的产品资料和软件，请访问Jomitek LSA雷电监测传感器专用电源和控制接口盒产品支持网站http://jomitek.dk/en/support/lsa1.2快速入门指导请注意，任何风机制造厂家在规定传感器安装位置、安装和测试过程时必须考虑并遵循以下步骤。
安装所使用的RJ45网线接头必须与接口盒底部的IP67防护等级的以太网端口匹配（请参见图1）。
否则，设备IP防护等级降低到IP22，这意味着必须在整个工作寿命期间严格控制环境灰尘和湿度水平。
PCS-9705_X_说明书_国内中文_国内标准版_X_R1.03_(ZL_CKZZ5305.1108)
ii
南京南瑞继保电气有限公司
目录
PCS-9705 系列系列测控装置
前言.................................................................................................................................................... i 目录.................................................................................................................................................. iii 第 1 章 概述...................................................................................................................................... 1
额定值 在接入交流电压电流回路或直流电源回路时，请确认他们符合装置的额定参数。
印刷电路板 在装置带电时 ，不允许插入或拔出印刷电路板，否则可能导致装置不正确动作 。
外部回路 当把装置输出的接点连接到外部回路时 ，须仔细检查所用的外部电源电压 ， 以防止所连接的回
路过热。 连接电缆
仔细处理连接的电缆避免施加过大的外力 。
南京南瑞继保电气有限公司
i
PCS-9705 系列系列测控装置
警告 ！
曝露端子 在装置带电时不要触碰曝露的端子等 ，因为可能会产生危险的高电压 。
残余电压 在装置电源关闭后 ，直流回路中仍然可能存在危险的电压。这些电压需在数秒钟后才会消失。
可见光光敏传感器 - LXDGB5-A1DPZ(SMD1206技术资料
光谱曲线图：
白光LED响应
4.5
4
3.5
3
2.5
2
1.5
1
0.5
0
0 100 200 300 400 500 600 700 800 900 1000
Ev(Lux)
Http://
Output Current(mA)
Shen Zhen Long Xin Da Technology Electronic Co., Ltd.
Ad. :Shenzhen Baoan District 44 road venture B, Fuyuan Trade Center,Room 703;
Ad. :Shenzhen Baoan District 44 road venture B, Fuyuan Trade Center,Room 703;
Tel : 0755-29129090 ; Fax: 0755-29129092 ; E-mai : wusheng888@ ;
测试电路:
Ad. :Shenzhen Baoan District 44 road venture B, Fuyuan Trade Center,Room 703; Tel : 0755-29129090 ; Fax: 0755-29129092 ; E-mai : wusheng888@ ;
LXD-GB5-A1DPZ
可见光光敏传感器 - LXD/GB5-A1DPZ(SMD1206)
定额参数
参数名称 工作电压范围 工作温度范围
存储温度 焊接温度 静态电流
ZH07系列传感器说明书
1
转矩转速测量仪
目
录
开箱检查...............................................3 命名规则...............................................3 转矩测量基本原理...............................................3 转速测量基本原理 .............................................3 技术参数 .......................................................4 07 型传感器的安装 .........................................5
安装方法 1. 测量传感器的轴径和中心高，待装。 2. 使用两组联轴器，将传感器安装在动力设备与负载之间。 3. 分别调整动力设备、负载、传感器的中心高和同轴度，要求小于 0.05mm，然后将其固定，并紧固可靠，不允许有松动，使用小量程
转矩转速测量仪
或高转速传感器时，更要严格保证连接的中心高和同轴度。否则可 能造成测量误差及传感器的损坏。 4. 连接时可选用刚性或弹性联轴器，在震动较大或同轴度无法保证安
正向
转矩测量计算式
N
Mp=N (f-f0) / (fp-f0)
fr
0
f0 fp
Mr=N (f0-f) / (f0-fr)
-N
负向
Mp：正向转矩 N：转矩满量程 fP：正向满量程输出频率值（kHz） f：实测转矩输出频率值（kHz）
Mr：反向转矩 f0：转矩零点输出频率值（kHz） fr：反向满量程输出频率值（kHz）
苏州新亚科技有限公司 NA_SJ01 系列并联机组可编程控制器 使用手册说明书
NA_SJ01系列并联机组可编程控制器技术手册主要功能及技术指标主要功能如下：☞压力显示和控制：使用系统压力控制，将机组压力控制在设定的压力之内运行。
☞高低压力告警：高压压力过高或低压压力过低告警。
☞外部告警功能：外部开关量告警信号输入，四种告警模式可设。
☞RS485接口：用于远程控制及触摸屏通讯☞内部自调系统：平衡使用每台压缩机，防止某台压缩机运行时间过长，且每台压缩机都有运行的机会。
主要技术指标：压力显示范围：低压：-0.5-11.0bar高压：-0.0-30.0bar压力设定范围：低压：-0.5-11.0bar高压：-0.0-30.0bar压力传感器类型：电流型4～20mA温度显示范围：-50-150℃温度设定范围：-45–145℃电源电压：DC24V500mA使用环境：温度-10℃—50℃，湿度≤85％，无凝露海拔低于2000米，不适宜在含有酸、碱的场合使用禁止在易燃易爆环境下使用输出负载能力：5A/250VAC温度传感器类型：NTC R25=5kΩ，B（25/50）=3470K执行标准：Q/320585XYK01免责声明：请在使用前详细阅读本使用手册。
这将有利于对机组调试和使用取得最佳的性能及良好的运行状态。
任何不良的操作都有可能导致机组损坏及控制器的损坏，请在接线前仔细对照本使用手册的接线图及使用方法。
传感器使用一段时间后会出现示值误差。
如发现计量偏差，除了调节修正功能外，同时建议校正或更换传感器。
所有接入的开关量信号都是无源的，请一定注意核对，禁止带有强电的电源接入。
对违反安全操作规程及未按使用手册使用造成的损失，本公司不负有任何责任。
附注：1.本操作手册为用户操作使用说明2.本操作手册为范本，不同版本控制器内容有所不同，但操作方式基本相同3.因技术升级、变更手册数据，如有不同时，恕不另行通知，请下载新亚官方网站最新版本说明4.用户使用时，请先参考控制器使用说明，对照使用，以防操作错误操作指南面板图：☝面板上的指示灯含义是什么？1.主显示区：默认显示冷凝温度，按S 键显示吸气温度。
JSY-3BS、3BT型失压计时仪
2．起动电压
78%Un±2V
3．返回电压
85%Un±2V
4．起动电流
＜0.3%Ib
5．电流回路阻抗
¾额定电流为 5A 时
＜0.05Ω
¾额定电流为 1A 时
＜0.5Ω
6.计时器容量
0～9999.99 小时
7.计度器容量
0～9999.99kw.h
8．掉电运行时间
＞180 天
9．掉电数据保存时间
＞50 年
XXXXXX
脉冲常数
XXX00
通信波特率
XX00
循环显示时间间隔
XX
日期
XX．XX．XX
时间
XX：XX：XX
编程密码
------
说明 RS-485 抄表通信地址
100-99900 1200-9600
1-99 秒 当前日期 当前时间
七、安装与接线
1．安装 本仪表底壳上端有挂钩，可用 M4 挂钩螺钉固定，下部左右两侧各有一个安装孔，可用 M4×25 的螺钉将其固定在安装底板
小时 KW.h
小时 KW.h
小时
小时 KW.h
小时 KW.h
小时 KW.h
第5页
深圳市华成发实业有限公司 JSY-3BS、JSY-3BT 全电子失压断流计时仪
使用说明书
显示内容表二
序号
内容
显示格式
00
事件发生日期
XX．XX．XX
00
事件发生时间
XX：XX：XX
01
事件发生日期
XX．XX．XX
01
事件发生时间
第4页
深圳市华成发实业有限公司 JSY-3BS、JSY-3BT 全电子失压断流计时仪
美国 MEAS传感器 说明书
工业机器和设备应用
生产过程控制，阀门和流量控 制，气缸控制，网前箱（纸和 纸浆） 校巴停靠信号控制 空压机控制，喷涂设备，闭环 反馈，泵控系统，恒压供水 手持式压力表，气相色谱仪 机械人, 称重, 产品验证 冲压机动荷载测力器
测试与测量仪器
测试与测量仪器需要高精度、高 稳定的传感器。由于Schaevitz®， ATEX和Entran®优异的品质使得美国 MEAS传感器一直是那些追求高精度 传感器客户的理想供应商。最近，美 国MEAS传感器在芯片稳定性方面的 改进，使超稳压力传感器和超稳压力 变送器跻身于特殊环境下的测试与测 量等应用领域。
位移和倾角传感器 运动传感器 Humirel 相对湿度传感器
热电堆 热敏电阻
运动传感器 声学传感器 振动传感器 超声波传感器 数字按键键盘 血氧探头 (SPO2)
医疗应用
一次性血压传感器，通风设备， 呼吸器，睡眠呼吸暂停传感器，
气压表，监护仪，麻醉机，呼吸机 注射泵，球囊成形术，眼外科， 低温成形术，脊柱测试
产线
位置
位置 位置
压力 压力 湿度 温度
振动 振动
振动 压电薄膜 力
传感器/产品类型
Schaevitz®LVDT、角 位 移 传 感器 Schaevitz®RVIT传感器 不锈钢隔离式压力变送器 （充油型）
板装式压力传感器 不锈钢隔离式压力传感器 （充油型） 相对湿度和温度传感器 NTC热敏电阻
加速度计
非破坏性测试 汽车安全带拉力, 称重和测量
工业解决方案 商业建筑和设备
美国MEAS传感器可为商业建筑业厂家提供服务，尤其是在供暖、通风和制冷领域。由 于我们的全密封结构微熔技术压力传感器可在恶劣环境中正常工作，故该产品为暖通、空调 和制冷厂家提供了理想的解决方案。
KROHNE 温度仪表选型手册
快速响应式热电阻
16
2.4 TSR-A22
快速响应式热电阻
17
2.5 TSR-A30
螺纹安装式热电阻
18
2.6 TSR-A40
高压螺纹安装式热电阻
19
2.7 TSR-A50
热套式热电阻
20
2.8 TSR-A60
法兰安装式热电阻
22
3
TSR-W 系列缆式热电阻
23
3.1 TSR-W10
缆式铠装热电阻
23
1. 原理
1.2 热电偶 T/C
工业上测量温度的一个常用方法是，将两种不同材
1.1 热电阻 RTD RTD 是一种用电阻温度敏感元件制成的温度传感
器，感温元件的电阻值随温度而变化。热电阻温度传感 器的测量范围是 -200℃~+850℃，甚至高达 +1000℃，
料的导线连接（例如用焊接的方法）在一起。将连接点 放在需要测温的位置，热电偶产生电势（EMF），该电 势与 Tmea 端（测量端，即连接点）和 Tref 端（参考端 / 开路端 / 连接测量仪表端）的温差有关。
带接线盒式铠装热电偶
42
8.2 TSC-M20
小插头式铠装热电偶
43
8.3 TSC-M30
标准插头式铠装热电偶
44
8.4 TSC-M40
带补偿导线式铠装热电偶
45
9
石油、化工专用热电阻、热电偶
46
9.1 TSR-F10
防腐型热电阻
46
9.2 TSC-F10
防腐型热电偶
47
9.3 TSR-L10
耐磨切断热电阻
57
12.1 TT10C 模拟 2 线制温度变送器
L-magBP 电磁流量计转换器使用说明书
5 产品性能与指标.............................................................................................................................18
电磁流量计转换器
使用说明书
L-magBP 系列目
录
1. 转换器接线......................................................................................................................................1
6 安装尺寸图......................................................................................................................................25
I
7 报警信息..........................................................................................................................................26 8 故障处理.........................................................................................................................................26
中移物联网有限公司CM32M4xxR芯片数据手册说明书
2 功能简介 ............................................................................................................................................................................. 16bit 基础定时计数器
― 1x 24bit SysTick
― 1x 7bit 窗口看门狗(WWDG)
― 1x 12bit 独立看门狗( IWDG)
编程方式
― 支持 2-wire/4-wire JTAG 在线调试接口
― 支持 UART Bootloader
安全特性
― 内置密码算法硬件加速引擎
CM32M4xxR芯片数据手册
中移物联网有限公司
CM32M4xxR系列芯片采用 32 bit RISC-V N308内核，最高工作主频144MHz，支持浮点运算和DSP指 令，集成多达512KB Flash、144KB SRAM、4x12bit 5Msps ADC、4xOPAMP、7xCOMP、2x1Msps 12bit DAC，支持多达24通道电容式触摸按键，集成多路U(S)ART、I2C、SPI、QSPI、CAN通信接口，内置密 码算法硬件加速引擎
GFY15(B)型矿用双向风速传感器使用说明书V2.3
2
3.1.1 传感器具有风速、风向、风量检测功能（风速、风量功能只能二选一）。 3.1.2 传感器具有输出状态指示功能。 3.1.3 传感器具有红外遥控设置功能。 3.1.4 传感器具有声光报警功能。 3.2 主要技术指标 3.2.1 工作电压、工作电流：
工作电压：(9～25)V DC；工作电流≤180mA。 3.2.2 输出信号
调校指示位无显示），最后将风洞内风速值分别设定在 0.4m/s，3m/s，6m/s，9m/s，14m/s，待风洞内
风流稳定后，读取微压计数值，并换算为风速值，取连续三次测值的算术平均值作为该风速测定点的
实际风速值；读取传感器显示值，取连续三次测值的算术平均值作为该风速测定点的测量风速值，求
取实际风速值与测量风速值的差值即为该点的正向风速基本误差。
传感器具有两路信号输出，一路输出风速（或风量）信号，一路输出风向信号； 3.2.2.1 风速输出信号制式为以下四种，出厂时输出信号制式为四选一：
a）电流：DC （4～20）mA，负载电阻（0～500）Ω； b) 电流：DC （1～5）mA，负载电阻（0～1）kΩ； c）频率：(200～2000) Hz（输出电流 2mA 时，脉冲宽度大于 0.3ms，脉冲幅度：高电平不小于 3V， 低电平不大于 0.5 V），当风速信号为频率信号时，(200～1000) Hz 对应正向风速值，(1200～2000) Hz 对应反向风速值； d）数字信号： RS-485 数字通信，信号工作电压峰峰值不大于 15 Vp-p、信号工作电流峰峰值不大 于 150 mA。 3.2.2.2 风向输出信号制式为以下两种，出厂时输出信号制式为二选一： a）电流：1 mA/5 mA，负载电阻（0～500）Ω,其中 1mA 对应正风（或顺风）信号，5mA 对应反风 （或逆风）信号； b）数字信号： RS-485 数字通信，信号工作电压峰峰值不大于 15 Vp-p、信号工作电流峰峰值不大 于 150 mA。 3.2.3 正向风速测量范围：(0.4～15)m/s，分辨率 0.1m/s。 3.2.4 风量测量范围：根据巷道横截面积实时显示测量点风量值，最大量程为 750 m3/s。 3.2.5 反向风速测量范围：(0.4～15)m/s，分辨率 0.1m/s。 3.2.6 基本误差 3.2.6.1 正向风速基本误差: ±0.2m/s。 3.2.6.2 反向风速基本误差：±0.2m/s。 3.2.7 传感器使用电缆的单芯截面积为 1.5mm2 时，传感器与关联、配接设备之间的传输距离≥2km。 3.3 本安参数：Ui：25.0V、Ii：470mA、Ci:0.88μF、Li:80μH。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JSY-MK-156电气参数传感器用户手册一、产品介绍1.1 简介1.2 功能特点1.3 技术参数1.4 工作原理二、应用2.1 外观图2.2 模块接口定义2.3 应用说明2.4 电能计量功能三、通讯数据寄存器说明3.1测量电参数寄存器和通讯数据表3.2系统配置读取参数寄存器地址3.3 系统只读参数寄存器地址3.4通讯实例解析四、MODBUS通讯规约4．1功能码0x03：读多路寄存器4.2功能码0x10：写多路寄存器4.3 说明五、产品分类六、注意事项一、产品介绍1.1、简介JSY-MK-156电气参数传感器是深圳市健思研科技有限公司为了适应各类电器厂家对自己的产品用电情况进行监控研发而成；也是无线电爱好者，节能电器生产厂家的检验检测工具。
该模块采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业标准设计而成。
准确度优于国家1级标准；该模块不但可以测量40~65Hz的交流电压、电流、功率、功率因素、频率等众多电气数据；还可以测量直流的电压、电流、功率、瓦时等数据；通过UART接口方便的和其他单片机、ARM连接实现众多自动化控制功能；1.2、功能特点1.2.1.采集单相交流电参数，包括电压、电流、功率、功率因数、频率、电能等多个电参量，信息全；采集直流电压、电流、功率、瓦时等数据；1.2.2.采用专用测量芯片，有效值测量方式，测量精度高，长时间使用无需校准；1.2.3.通信规约采用标准Modbus-RTU，兼容性好，方便编程；1.2.4.工作电压DC3.3V，功耗低小于10mA1.2.5.模块体积小，方便集成到各种系统中；1.3、技术参数1.3.1单相输入1)电压量程：AC(DC)1~220V；2)电流量程：AC(DC)5mA~10A锰铜采样，电流直接接入式；3)额定频率：交流 45~65Hz4)信号处理：采用专用测量芯片，24位AD采样；5)过载能力：1.2倍量程可持续；瞬间(<200mS)电流5倍，电压1.5倍量程不损坏；6)输入阻抗：电压通道＞1 kΩ／V；电流通道≤10mΩ；1.3.2通讯接口1)接口类型：提供UART通讯口；2)通讯规约：MODBUS-RTU规约；3)数据格式：可软件设置，“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”；4)通讯速率：通讯接口波特率可设置1200、2400、4800、9600Bps；通讯接口波特率默认为4800bps，“n,8,1”格式；5)通讯数据：电压、电流、功率、功率因数、频率、电能等电参数，见Mdobus数据寄存器列表；1.3.3测量精度电压、电流、功率：≤1.0%；有功电度1级1.3.4电源1)DC+3.3V供电时，峰值电压不得超过+3.6V；典型功耗：<10mA；JSY- MK-1561.3.5工作环境1)工作温度：-20～+70℃；存放温度：-40～+75℃；2)相对湿度：5～95%，无结露（在40℃下）；3)海拔高度：0～3000米；4)环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；1.3.6温度漂移：≤100ppm/℃；1.3.7安装方式：嵌入PCB安装1.3.8模块尺寸：15×22×9.5mm；插针管脚间距1.25mm；1.4、工作原理传感器包括电阻分压的电压采集单元、锰铜片分流采样的电流采集单元、信号处理单元，及高性能数字处理单元等，将外部的电压、电流等电气数据转换为直观的数字信号从UART口输出。
二、应用2.1、外观图图 2.1.1 长*宽*高为：15*22*9.5mm 2.2、模块接口定义图2.2.1 接口图序号管脚名称说明1 VN 被测电压零线1,2脚间距为3.75mm2 GND 接地，电源负极2~5脚间距为1.25mm3 TXD 传感器数据发送脚1~5脚的直径为0.45mm4 RXD 传感器数据接收脚插针和6.7脚间距4mm5 VCC 供电 3.0~3.6V DC6 VLin 被测火线输入6,7脚中间间距9mm7 VLout 被测火线输出 6.7脚大小为4.5*1mm说明：传感器和强电是直接连接在一起的，需要单独给传感器供3.3V直流电源，且TTL接口需要通过光耦隔离进行通讯。
图2.2.2接口电路设计说明：V3.3为给传感器供电的电源，和客户采集系统的VCC1电源是两组隔离的电源。
RXD、TXD是传感器的的数据接收和发送脚。
TXD1和RXD1是客户采集系统的数据发送和接收脚。
2.3、应用说明请根据产品规格型号，参照以上图示正确接线。
接线前要确保断开所有信号源，避免发生危险及损坏设备。
检查确认接线无误后，再接通电源测试。
产品出厂时，均设置为默认配置：地址1号、波特率4800bps、数据格式“n,8,1”、数据更新速率为1000ms；可通过我们提供的JSY-MK-156产品测试软件来更改设置产品参数及产品的一般性测试。
2.4、电能计量功能可以提供单相电压，电流，功率，功率因数，电能，碳排放量等参数；电度的数据是4字节的无符号数，连续累计10年不会溢出，数据掉电保存。
三、通讯数据寄存器说明3.1、测量电参数寄存器和通讯数据表（功能码03H、只读、每个地址4个字节，高字节在前）序号定义寄存器地址读/写数据类型与计算说明1 电压0048H 读无符号数，值=DATA/10000,单位V2 电流0049H 读无符号数，值=DATA/10000,单位A3 功率004AH 读无符号数，值=DATA/10000,单位为W4 总电能004BH 读/写无符号数，值=DATA/10000,单位为kWh，5 功率因数004CH 读无符号数，值=DATA/10006 二氧化碳排量004DH 读无符号数，值=DATA/10000,单位为Kg7 温度004EH 读保留（此模块无此功能）8 频率004FH 读值=DATA/1003.2、系统配置读取参数寄存器地址及数据通讯表（功能码03H读，10H写）序号定义寄存器地址读/写具体说明1 地址及波特率0004H 读/写默认值为0105H；默认地址为01H，默认格式为8，N，1,4800bps说明：高字节8位为地址，1~255；0为广播地址；低字节的高2位为数据格式位，为“00”表示为10位即“8，N，1”为“01”表示为11位，偶效验，即“8，E，1”；为“10”表示为11位，奇效验，即“8，O，1”；为“11”表示为11位，无效验，2个停止位，即“8，N，2”；低字节的低四位为为波特率，3—1200bps，4—2400bps，5—4800bps，6-9600bps3.3、系统只读参数寄存器地址和通讯数据表（功能码03H，只读）序号定义寄存器地址读/写具体说明1 型号1 0000H 读值为0156H2 型号2 0001H 读高字节01H为交流模块，02H为直流模块低字节为程序版本号3 电压量程0002H 读默认为250V，值为00FAH4 电流量程0003H 读默认为10A，值为 0064H（100：10倍关系）3.4、通讯实例解析① 156传感器默认的通讯地址是0x01，波特率为4800bps，8，N，1。
②用户发送数据：01 03 00 48 00 08 C4 1A接收到的数据格式应该如下图：数据分析为：01为模块地址、03为抄数据命令、20为返回数据长度、共32个字节，0x002195DC为电压值，0x002195DC=2201052、除以10000，得到实际电压值为220.1052V，其它电流、功率等数据和电压计算的公式类似。
③清电量的指令为：01 10 00 4B 00 02 04 00 00 00 00 B6 2C四、MODBUS通讯规约（一）规约名称：MODBUS-RTU协议（二）适用产品：本协议适用于健思研科技有限公司的JSY-MK-156产品（三）MODBUS-RTU规约通讯、例子及错误说明4.1、功能码0x03：读多路寄存器例子：主机要读取地址为01，开始地址为0000H的2个从机寄存器数据主机发送：01 03 00 00 00 02 CRC地址功能码起始地址读寄存器数量CRC码从机响应：01 03 04 12 45 56 68 CRC地址功能码返回字节数寄存器数据1 寄存器数据2 CRC码注意：0048-0050地址的数据长度为4个字节，总长度=寄存器数据*4。
其他地址访问，总长度=寄存器数据*2。
4.2、功能码0x10：写多路寄存器例子：主机要把0000,0000保存到地址为000C,000D的从机寄存器去（从机地址码为0x01）主机发送：01 10 00 04 00 02 04 00 00 00 00 CRC地址功能码起始地址写寄存器数量字节数数据 1 数据 2 CRC码从机响应：01 10 00 04 00 02 CRC地址功能码起始地址写寄存器数量 CRC码4.3、说明MODBUS-RTU通讯规约中的寄存器指的是16位（即2个字节），并且高位在前。
设置参数时，注意不要写入非法数据（即超过数据范围限制的数据值）；从机返回的错误码格式如下：地址码：1字节功能码：1字节（最高位为1）错误码：1字节CRC： 2字节响应回送如下错误码：81：非法的功能码，即接收到的功能码模块不支持。
82：读取或写入非法的数据地址，即数据位置超出模块的可读或可写的地址范围。
83：非法的数据值，即模块收到主机发送的数据值超出相应地址的数据范围。
五、产品分类5.1 JSY-MK-156 产品型号说明JSY-MK -□□□产品系列156 微型嵌入式计量模块输入类型A交流计量模块D直流计量模块电流采样D锰铜直入式六、注意事项1)注意产品标签上的辅助电源信息，产品的辅助电源等级和极性不可接错，否则有可能损坏产品。
2)请根据产品规格型号，参照图示正确接线。
接线前要确保断开所有信号源及电源，避免发生危险及损坏设备。
检查确认接线无误后，再接通电源测试。
3)电压回路或PT的二次回路不可短路。
4)产品在有强电磁干扰的环境中使用时，请注意输入输出信号线的屏蔽。
5)集中安装时，最小安装间隔不应小于10mm。
6)本系列产品内部未设置防雷击电路，当模块的输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施。
7)请勿损坏或修改产品的标签、标志，请勿拆卸或改装产品，否则本公司将不再对该产品提供“三包”（包换、包退、包修）服务。
