配电箱及开关箱规范要求
配电箱与开关箱使用安全要求

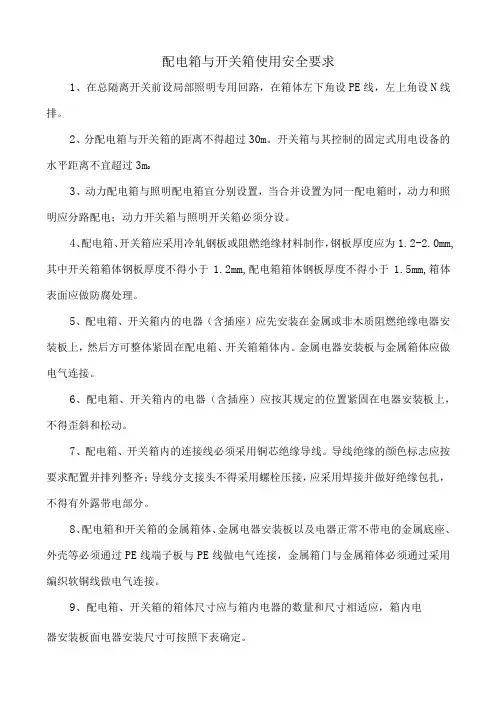

配电箱与开关箱使用安全要求1、在总隔离开关前设局部照明专用回路,在箱体左下角设PE线,左上角设N线排。
2、分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m o3、动力配电箱与照明配电箱宜分别设置,当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。
4、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板厚度应为1.2-2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理。
5、配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上,然后方可整体紧固在配电箱、开关箱箱体内。
金属电器安装板与金属箱体应做电气连接。
6、配电箱、开关箱内的电器(含插座)应按其规定的位置紧固在电器安装板上,不得歪斜和松动。
7、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。
导线绝缘的颜色标志应按要求配置并排列整齐;导线分支接头不得采用螺栓压接,应采用焊接并做好绝缘包扎,不得有外露带电部分。
8、配电箱和开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接,金属箱门与金属箱体必须通过采用编织软铜线做电气连接。
9、配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应,箱内电器安装板面电器安装尺寸可按照下表确定。
10、配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。
11、配电箱、开关箱的进、出线口应配置固定线卡,进出线应加绝缘护套并成束卡固在箱体上,不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆,不得有接头。
12、配电箱、开关箱外形结构应能防雨、防尘。
13、隔离开关应设置于电源进线端,应采用分断时具有可见分断点,并能同时断开电源所有极的隔离电器。
如采用分断时具有可见分断点的断路器,可不另设隔离开关。
配电箱、开关箱摆放的要求
一、配电箱、开关箱摆放有哪些规定?1.JGJ46-2005规定:总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
GB50194-2014规定分配电箱与开关箱的距离不得超过30m,并未要求开关箱与用电设备的距离。
2.动力配电箱与照明配电箱宜分别设置。
当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。
(这一条两个规范是一直的)。
3.JGJ46-2005规定:每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。
本条部标为强制性条文。
在GB50194-2014中是允许一个配电箱控制多台设备的,但是每台设备必须有独立的漏保,原文为:“用电设备或插座的电源宜引自末级配电箱,当一个末级配电箱直接控制多台用电设备或插座时,每台用电设备或插座应有各自独立的保护电器。
”“当分配电箱直接控制用电设备或插座时,每台用电设备或插座应有各自独立的保护电器。
”4.配电箱、开关箱应装设在干燥、通风及常温场所,不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中,亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。
否则,应予清除或做防护处理。
JGJ46-2005中规定,GB50194-2014无相关规定。
5.配电箱、开关箱周围应有足够2人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有灌木、杂草。
JGJ46-2005中规定,GB50194-2014无相关规定。
6. 配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为0.8~1.6m。
(GB50194-2014没有移动式配电箱的高度规定,固定式配电箱要求是一样的)配电箱布设主要注意两个问题,一个高度,一个是距离。
配电箱及开关箱的设置要求
配电箱及开关箱的设置要求Document number:NOCG-YUNOO-BUYTT-UU986-1986UT配电箱及开关箱的设置一、配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。
1、配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V三相四线系统;当单相照明线路电流大于30A时,宜采用220/380V 三相四线制供电。
2、总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。
3、总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4、每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。
5、动力配电箱与照明配电箱宜分别设置。
当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。
6、配电箱、开关箱应装设在干燥、通风及常温场所,不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中,亦不得装设在易受外来固体物撞击、强裂振动、液体浸溅及热源烘烤场所。
否则,应予清除或做防护处理。
7、配电箱、开关箱周围应有足够2人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有灌木、杂草。
8、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板厚度应为~,其中开关箱箱体钢板厚度不得小于,配电箱箱体网板厚度不得小于,箱体表面应做防腐处理。
9、配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为~。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为~。
10、配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上,然后方可整体紧固在配电箱、开关箱箱体内。
11、金属电器安装板与金属箱体应做电气连接。
12、配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器安装板上,不得歪斜和松动。
配电箱及开关箱的设置要求-配电箱和开关箱的隔离开关应采用

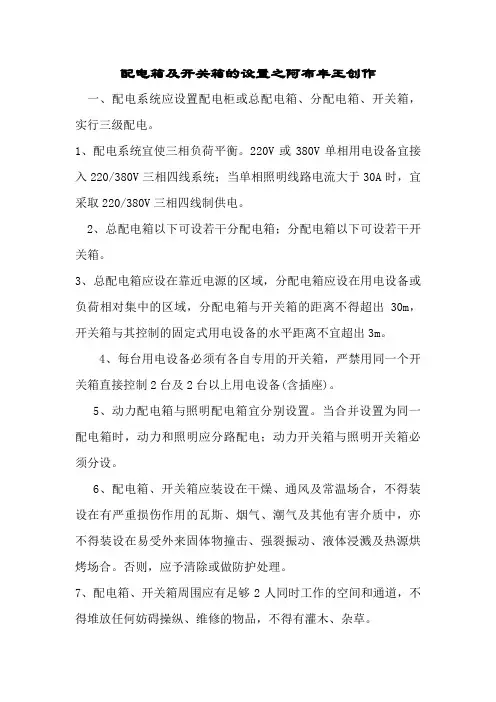

配电箱及开关箱的设置之阿布丰王创作一、配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。
1、配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V三相四线系统;当单相照明线路电流大于30A时,宜采取220/380V三相四线制供电。
2、总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。
3、总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超出30m,开关箱与其控制的固定式用电设备的水平距离不宜超出3m。
4、每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。
5、动力配电箱与照明配电箱宜分别设置。
当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。
6、配电箱、开关箱应装设在干燥、通风及常温场合,不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中,亦不得装设在易受外来固体物撞击、强裂振动、液体浸溅及热源烘烤场合。
否则,应予清除或做防护处理。
7、配电箱、开关箱周围应有足够2人同时工作的空间和通道,不得堆放任何妨碍操纵、维修的物品,不得有灌木、杂草。
8、配电箱、开关箱应采取冷轧钢板或阻燃绝缘资料制作,钢板厚度应为 1.2~2.0mm,其中开关箱箱体钢板厚度不得小于 1.2mm,配电箱箱体网板厚度不得小于1.5mm,箱体概况应做防腐处理。
9、配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为0.8~1.6m。
10、配电箱、开关箱内的电器(含插座)应先装置在金属或非木质阻燃绝缘电器装置板上,然后方可整体紧固在配电箱、开关箱箱体内。
11、金属电器装置板与金属箱体应做电气连接。
12、配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器装置板上,不得歪斜和松动。
配电箱及开关箱安全技术规程(三篇)
配电箱及开关箱安全技术规程配电箱及开关箱的安全技术规程是为了确保电器设备运行安全,防止电气事故发生而制定的一系列规定和要求。
下面是配电箱及开关箱安全技术规程的一份简要说明,共计____字。
一、总则1. 配电箱及开关箱安全技术规程是以保证电器设备运行安全为目标,依据相关法律法规和规范要求而制定的文件。
2. 执行本规程的单位和人员应严格按照规定进行操作,确保电器设备运行安全。
二、配电箱及开关箱的安全要求1. 配电箱及开关箱应放置在干燥通风、无腐蚀气体和易燃易爆物品的地方,周围不得有障碍物阻挡。
2. 配电箱及开关箱应定期检查,及时发现并消除零部件缺陷、破损和松动现象。
3. 配电箱及开关箱的防护等级应根据工作环境和使用要求进行选择,确保电器设备的安全运行。
4. 配电箱及开关箱安装时应保证箱体稳固,固定牢靠,连接可靠,线缆整齐,并防止水、尘等杂质进入。
5. 配电箱及开关箱的外观应整洁,标签清晰可辨,接线端子应保持干燥、无污垢。
三、配电箱及开关箱的使用规范1. 配电箱及开关箱使用前,应仔细阅读操作手册,了解使用方法和注意事项。
2. 分配电源时应根据使用电器设备的功率和电压要求进行合理配置,防止过载和短路。
3. 转动配电箱及开关箱的手柄或按下开关按钮时应轻柔平稳,不得用力过大或过小。
4. 使用配电箱及开关箱时应遵循安全操作规程,禁止私拉乱接电源,防止人员触电和火灾等安全事故。
5. 使用完毕后应将手柄或开关按钮归位并关闭箱门,保持配电箱及开关箱的完好及封闭状态。
四、配电箱及开关箱的维护保养1. 定期进行配电箱及开关箱的外观清洁,保持干燥整洁,清除灰尘和杂物。
2. 定期对配电箱及开关箱进行维护保养,检查各项指示灯、显示器和按钮的工作正常性。
3. 定期检查配电箱及开关箱内部的电缆连接是否牢固,是否有松动或腐蚀现象。
4. 定期对配电箱及开关箱的防护等级进行检测,确保其满足使用环境和要求。
五、配电箱及开关箱的故障处理1. 发现配电箱及开关箱有异常工作现象时应立即停止使用,并及时向维修部门报告。
配电箱及开关箱的安装技术规范
配电箱及开关箱的安装技术规范1、配电系统应设置配电室、总配电箱、安排电箱、开关箱,实行分级配电。
即三级配电、二级漏电爱护。
2、动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置。
开关箱应由末级安排电箱配电。
3、配电箱应设在靠近电源的地区,安排电箱应装设在用电设备或负荷相对集中的地区。
安排电箱与开关箱的距离不得超过30M,开关箱与其掌握的固定式用电设备的水平距离不宜超过3M,移动式用电设备不得超过5M。
4、配电箱、开关箱应装设在干燥、通风及常温场所,不得装设在有严峻损伤作用的瓦斯、烟气、蒸气及其它有害介质中,不得装设在易受外来固体物撞击,剧烈振动,液体侵溅及热源烘烤的场所。
5、配电箱、开关箱四周应有足够二人同时工作的空间和通道,不得堆放任何阻碍操作、修理的物品,不得有灌木杂草。
6、固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3M,小于1.5M,移动式安排电箱、开关箱的下底与地面垂直距离宜小于0.6M,大于1.5M。
7、配电箱、开关箱内的连接线应采纳绝缘导线,接头不得松动。
不得有外露带电部分。
8、配电箱、开关箱的金属箱体,金属电器安装板,以及箱内电器的不应带电的金属底座、外壳等必需作爱护接零。
爱护零线应通过接线端子板连接。
9、配电箱、开关箱内的电器必需牢靠完好,不准使用损坏、不合格的电器。
10、每台设备应有各自专用的开关箱,必需实行“一机一闸”制,严禁用同一个开关、电器直接掌握二台及二台以上的用电设备及插座。
开关箱内必需装设漏电爱护器。
11、开关箱内的漏电爱护器,其额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1S。
使用潮湿、有腐蚀介质场所的漏电爱护器,其额定动作电流大于15mA,动作时间不大于0.1S。
12、手动开关电器只许用于直接掌握照明电路和容量不大于5.5KW的动力电路。
容量大于5.5KW的动力电路应采纳自动开关电器,或降压起动装置掌握。
13、配电箱、开关箱中导线的进出口应设在箱底的下底面,严禁设在箱体的上顶面、侧面、后面或箱门处。
配电箱及开关箱的设置要求
配电箱及开关箱的设置一、配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。
1、配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V 三相四线系统;当单相照明线路电流大于30A时,宜采用220/380V三相四线制供电。
2、总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。
3、总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4、每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。
5、动力配电箱与照明配电箱宜分别设置。
当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。
6、配电箱、开关箱应装设在干燥、通风及常温场所,不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中,亦不得装设在易受外来固体物撞击、强裂振动、液体浸溅及热源烘烤场所。
否则,应予清除或做防护处理。
7、配电箱、开关箱周围应有足够2人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有灌木、杂草。
8、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板厚度应为1.2~2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体网板厚度不得小于1.5mm,箱体表面应做防腐处理。
9、配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为0.8~1.6m。
10、配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上,然后方可整体紧固在配电箱、开关箱箱体内。
11、金属电器安装板与金属箱体应做电气连接。
12、配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器安装板上,不得歪斜和松动。
配电箱和开关箱的使用要求正式版
配电箱和开关箱的使用要求正式版首先,对于配电箱和开关箱的安装位置,应该选择通风良好、干燥、不易受到外力破坏的地方。
避免安装在易燃、易爆和腐蚀性环境中,以免造成事故。
其次,配电箱和开关箱应该由专业人员进行安装。
安装前应仔细阅读使用说明书,按照规定的步骤进行安装。
确保设备连接正确,接地可靠。
同时要保证配电箱和开关箱的设备安装平整、牢固,避免出现松动和摇晃的情况。
第三,配电箱和开关箱的使用环境温度应在规定范围内。
不能超过设备的额定工作温度,以免影响设备的正常运行。
在高温环境下,应加强通风和散热措施,确保设备正常冷却。
在低温环境下,应避免设备结冰,影响正常使用。
第四,配电箱和开关箱的使用者应定期对设备进行检查和维护。
检查电器元件的连接是否松动,消除积尘,检查设备是否损坏或老化。
定期清洁设备,确保设备的正常运行。
同时,还应制定定期维护计划,按时进行维护和保养。
第五,使用配电箱和开关箱时应注意防水防潮。
尤其是在潮湿环境中,应采取一些防潮措施,如安装防潮垫、防潮罩等。
避免水分进入设备内部,引发短路和其他电气故障。
第六,使用者应严格按照设备的额定电流和负荷要求使用,不得超过设备的额定容量。
过载使用会导致设备损坏和电源过载,引发火灾和安全事故。
最后,配电箱和开关箱的使用过程中,如发现设备存在异常情况,如发热、异味、不正常噪音等,应立即停止使用,并进行检修。
不得强行使用可能存在安全隐患的设备。
在配电箱和开关箱的使用过程中,遵守上述要求是确保设备正常运行和使用安全的重要措施。
使用者应加强对配电箱和开关箱的学习和了解,提高自身的安全意识和操作技能,确保电力配电和控制设备的安全稳定运行。
同时,定期进行设备维护和检查,及时消除潜在故障和隐患,确保使用安全。
配电箱及开关箱操作规程(三篇)
配电箱及开关箱操作规程第一章总则第一条根据我国《安全生产法》等相关法律法规以及国家标准,制定本操作规程。
第二条配电箱及开关箱操作规程是用于指导和规范配电箱及开关箱的使用和操作,旨在确保电力设备的安全运行,保障人身安全。
第三条配电箱及开关箱操作规程适用于配电箱及开关箱的使用和操作人员,包括维护人员、操作人员及管理人员等。
第四条运维人员在使用和操作过程中应严格遵守本操作规程的要求,保证设备的安全运行,并对不遵守规程的行为承担相应的法律责任。
第二章配电箱操作要求第五条操作人员在进行配电箱的操作前,必须具备相应的岗位培训,了解操作规程,并通过考试合格。
第六条在操作配电箱前,应先了解配电箱的基本结构、性能和特点,掌握其操作方法和注意事项。
第七条操作人员应穿戴好劳动防护用品,如安全帽、防护手套、防护鞋等,确保人身安全。
第八条操作人员在操作配电箱时,必须按照操作顺序进行,严禁随意操作和擅自拆卸配电箱。
第九条操作人员在进行配电箱操作和检修时,必须切断其电源,并在操作前进行安全验电,确保没有电流通过。
第十条操作人员在进行配电箱的开关操作时,必须轻拨轻动,不能用力过猛,以免损坏开关。
第十一条操作人员在进行配电箱的插拔操作时,必须使用专门工具,并保证插拔动作平稳,避免短路和火花。
第十二条操作人员在进行配电箱的紧固操作时,必须使用规定的工具,并严格按照要求进行紧固,确保连接牢固可靠。
第十三条操作人员在进行配电箱的清洁和维护时,必须切断电源,使用干净的布擦拭,禁止使用带有腐蚀性的溶剂和水洗。
第十四条操作人员在发现配电箱出现异常情况时,应立即停止操作并向上级或管理人员报告,不得擅自处理。
第三章开关箱操作要求第十五条操作人员在进行开关箱操作前,必须切断其电源,并在操作前进行安全验电,确保没有电流通过。
第十六条在操作开关箱前,应先了解开关箱的基本结构、性能和特点,掌握其操作方法和注意事项。
第十七条操作人员在进行开关箱的操作时,应确保开关箱的所有开关处于关闭状态,并进行锁定和标示。
配电箱及开关箱的安全要求(三篇)
配电箱及开关箱的安全要求1、配电系统应设置配电柜和总配电箱、分配电箱、开关箱,实行三级配电。
2、动力配电箱与照明配电箱宜分别设置,当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。
3、总配电箱应设在靠近电源的区域。
分配电箱应设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4、配电箱、开关箱周围应有足够2人同时工作的空间和通道。
不得堆放任何妨碍操作、维修的物品;不得有灌木、杂草。
5、配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为0.8~1.6m。
6、配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上,然后方可整体紧固在配电箱、开关箱箱体内。
7、配电箱的电器安装板上必须分设N线端子板和PE线端子板。
N 线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。
8、进出线中的N线必须通过N线端子板连接;PE线必须通过PE 线端子板连接。
9、配电箱、开关箱外形结构应能防雨、防尘。
配电箱及开关箱的安全要求(二)配电箱和开关箱是电气系统常见的组成部分,起着通电、断电和保护电气设备的作用。
因此,配电箱和开关箱的安全要求至关重要,下面将从以下几个方面进行详细介绍。
首先,配电箱和开关箱的选材和设计需要符合国家相关的标准和规定。
选材时应选择具有耐火性能和绝缘性能的材料,以提高其抗火和安全性能。
设计时应考虑到铺设电缆的空间,以保证电缆的安全通行,同时为了方便操作和检修,还应考虑到其展开空间,使其符合人体工程学。
其次,配电箱和开关箱的安装应符合相关安全规程。
例如,配电箱和开关箱的安装位置应选择在通风、干燥、无腐蚀性气体和易燃、易爆物品的环境中。
施工用电开关箱要求标准
施工用电开关箱要求标准施工用电开关箱的要求主要包括开关箱的设置要求、电器装置的选择要去、使用与维护要求三方面。
一、配电箱与开关箱的设置要求1.配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。
配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V三相四线系统;当单相照明线路电流大于30A时,宜采用220/380V三相四线制供电。
2.总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。
总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
3.每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)。
4.动力配电箱与照明配电箱宜分别设置。
当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。
5.配电箱、开关箱应装设在干燥、通风及常温场所,不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中,亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。
否则,应予清除或做防护处理。
6.配电箱、开关箱周围应有足够2人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有灌木、杂草。
7.配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板厚度应为1.2~2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理。
8.配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为0.8~1.6m。
9.配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上,然后方可整体紧固在配电箱、开关箱箱体内。
配电箱、开关箱的安装要求
配电箱、开关箱的安装要求一、必须三级配电,两级保护。
1、三级配电:总配电箱、分配电箱、开关箱(移动电箱),动力配电与照明配电分别设置。
2、两级保护:总配电箱和开关箱必须经漏电保护开关保护。
3、固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m,小于1.5m;移动电箱、分配电箱、开关箱的下底与地面垂直距离大于0.6m,小于1.5m。
4、分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不能超过3m。
5、配电箱、开关箱应设在干燥、通风及常温场所,要有防雨、防尘设施,必须有门锁,周围干净有操作空间和通道。
二、配电箱、开关箱内安装要求:1、保护零线必须采用标准的黄/绿双色线,并通过专用接线端子板连接,与工作零线区别。
2、不得从箱门缝中引出、引入导线。
3、所有配电箱应标明其名称、用途,并做出分路标记。
4、进入开关箱的电源线严禁用插座连接。
5、配电箱金属体应做保护接零。
6、分配电箱的电器配置和接线应于总配电箱的电器配置和接线以及配电线路相适应。
7、总路电源进线中N线应作重复接地,并另引保护零线PE。
三、漏电保护器接线方法:1、漏电保护器装设在配电箱电源开关的负荷侧和开关箱电源隔离开关的负荷侧。
2、开关箱内的漏电保护器其额定漏电动作电流不大于30mA,额定漏电动作时间应小于0.1s。
3、使用于潮湿和有腐蚀介质场地的漏电保护器应采用防溅型产品。
其额定漏电动作电流不大于15mA,额电漏电动作时间小于0.1s。
4、漏电保护器必须按产品说明书安装、使用。
对搁置重新使用和连续使用一个月的漏电保护器,应认真检查其特性,发现问题立即修理或更换。
配电箱和开关箱的装设要求
配电箱和开关箱的装设要求
施工现场按施工要求布线完后,接入用电设备,接入用电设备之前所有线路必须经过配电箱,实行开关控制,熔断保护,漏电保护等,配电箱一般情况分三级,即:总配电箱→分配电箱→开关箱。
配电箱必须满足以下要求:
1、配电箱、开关箱的箱体材料,一般选用铁板,箱体里板应选取用绝缘板,而不准选用木质材料作绝缘之用。
2、配电箱、开关箱,按工作位置安装端正、牢固,不得倒置、歪斜、松动乃至摇晃。
固定式配电箱、开关箱的下底与地面垂直距离应大于1.3m,小于1.5m。
移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m,小于1.5m。
3、进入开关箱的电源线,严禁用插销连接。
4、分配电箱与开关箱的距离不得超过30m,开关箱与固定式用电设备的水平距离不宜超过3m。
5、施工现场每台用电设备应有各自专用的开关箱,必须实行“一机一闸一漏电”一个箱制,严禁用同一个开关器直接控制二台及二台以上用电设备。
6、开关箱中必须设漏电保护器,其额定漏电动作电流应小于30mA,漏电动作时间应小于0.1s。
在任何情况下,不能通过保护零线、漏电开关的试验按扭不准作为开关分合手柄使用。
7、所有配电箱门应配锁,不得在配电箱和开关箱内拉接或插接其它临时设备,开关箱内严禁放置杂物。
8、配电箱、开关箱的PE线应采用铜接线端子连接,PE线应跟踪到每一台设备的金属外壳上。
9、各配电箱的电源进出线布置:电源先进闸刀开关,后进漏电开关断路器。
断路器出线端接负载。
10、熔丝选用应与闸刀开关及用电设备相适宜,安装应与闸刀开关底座槽面紧密接触,禁止用其它金属代替熔丝。
配电箱及开关箱的安装设置技术规范
12、手动开关电器只许用于直接控制照明电路和容量不大于5.5KW的动力电路。容量大于5.5KW的动力电路应采用自动开关电器,或降压起动装置控制。
5、配电箱、开关箱周围应有足够二人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有灌木杂草。
6、固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3M,小于1.5M,移动式分配电箱、开关箱的下底与地面垂直距离宜小于0.6M,大于1.5M。
7、配电箱、开关箱内的连接线应采用绝缘导线,接头不得松动。不得有外露带电部分。
8、配电箱、开关箱的金属箱体,金属电器安装板,以及箱内电器的不应带电的金属底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。
9、配电箱、开关箱内的电器必须可靠完好,不准使用损坏、不合格的电器。
10、每台设备应有各自专用的开关箱,必须实行“一机一闸”制,严禁用同一个开关、电器、直接控制二台及二台以上的用电设备及插座。开关箱内必须装设漏电保护器。
3、配电箱应设在靠近电源的地区,分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30M,开关箱与其控制的固定式用电设备的水平距离不宜超过3M,移动式用电设备不得超过5M。
4、配电箱、开关箱应装设在干燥、通风及常温场所,不得装设在有严重损伤作用的瓦斯、烟气、蒸气及其它有害介质中,不得装设在易受外来固体物撞击,强烈振动,液体侵溅及热源烘烤的场所。
13、配电箱、开关箱中导线的进出口应设在箱底的下底面,严禁设在箱体的上顶面、侧面、后面或箱门处。
14、进出线应加护套分路成束并做防水弯,导线束不得与箱体进出口直接接触。进入开关箱的电源线,严禁用杆销连接。
临时用电施工配电箱及开关箱的设置要求
临时用电施工配电箱及开关箱的设置要求临时用电配电箱及开关箱是指在施工现场、短期内临时使用的设备,为了保障施工安全,需要对它们的设置和使用做出一定的规范。
下面是临时用电施工配电箱及开关箱的设置要求。
1. 统一标准:所有临时用电配电箱及开关箱的使用都必须符合国家电力及安全标准,安装之前必须检查其质量检验合格证书,并进行检测。
2. 安全标准:所有临时用电配电箱及开关箱的电气接线及铜排应符合相关国家标准,各组件之间应有明确的隔离措施,并保持良好的接地跳闸机制。
3. 安全距离:临时用电配电箱及开关箱应远离水、易燃物品和易燃气体等,避免直接照射阳光下。
在设备旁应贴有显眼的警示标志,避免他人靠近。
4. 连接:临时用电配电箱及开关箱的连接应采用标准连接器,并采用颜色标识和编号标识,方便操作和维护。
5. 隔离:临时用电配电箱及开关箱应通过专用铜排实现各个模块的隔离,以免发生短路。
6. 维护:临时用电配电箱及开关箱常常被安装在地面上,容易受到污水、雨水和尘土的影响。
因此在使用前和持续的操作中,必须对设备进行维护,以确保设备正常运行。
7. 使用顺序:在使用临时用电配电箱及开关箱前,必须按正确的序列操作,不得随意打开或关闭电路,保持设备处于正常状态,防止对设备造成不必要的损坏。
8. 更换:临时用电配电箱及开关箱中的组件由于长时间使用和受损可能需要更换,因此在更换时必须确保新组件符合相关规格,安装时正确连接,保证设备运行正常。
9. 停用:施工工地在放工后应按正确的程序关闭临时用电配电箱及开关箱,易燃物在用完的时候及时清理干净,并关闭消防栓阀门及供电。
这些都是为了保障施工的安全和保护临时用电配电箱及开关箱的质量。
以上是临时用电施工配电箱及开关箱的设置要求。
在施工中,一定要确保施工安全,保护环境以及保障质量,从而避免对人身和财产造成不必要的损失。
临时用电施工配电箱及开关箱的设置要求(三篇)
临时用电施工配电箱及开关箱的设置要求1、配电系统应设置实行分级配电。
即分为总配电箱、分配电箱、开关箱三级。
配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V三相四线系统;当单相照明线路电流大于30A时,宜采用220/380V三相四线制供电2、动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置。
动力开关箱与照明开关箱必须分设。
3、总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。
总配电箱应设在靠近电源的地区,分配电箱应装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4、配电箱、开关箱应采用冷轧钢板或优质绝缘材料制作,钢板厚度应为1.2~2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体网板厚度不得小于1.5mm,箱体表面应做防腐处理。
箱体外观应完整、坚固、防雨、防尘。
箱门不得采用上下开启式,并有防止碰触箱内带电部分的绝缘措施。
5、配电箱、开关箱应装设在干燥、通风及常温场所;不得堆放任何妨碍操作、维修的物品;不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。
不得装设在易受外来固体物撞击、强烈振动,液体侵溅及热源烘烤的场所。
否则,须作特殊防护处理。
固定式配电箱应设围栏,并有防雨防砸措施。
6、配电箱、开关箱应装设端正、牢固,移动式配电箱、开关箱应装设在坚固的支架上。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m;移动式分配电箱、开关箱的中心点与地面的垂直距离宜为0.8-1.6m。
落地式配电箱的底部宜抬高,室内宜高出地面100-200mm,室外应高出地面200mm以上。
底座周围应采取封闭措施,并应能防止鼠、蛇类等小动物进人箱内。
7、配电箱内的电器应首先安装在非木质阻燃的绝缘电器安装板上,然后整体紧固在配电箱箱体内。
配电箱及开关箱设置要求
配电箱及开关箱设置要求1、配电箱(柜)开关箱应采用铜板或优质绝缘材料制作,铁板厚度应为1、2——2、0mm当采用定型产品时,应有产品合格证书。
当配电箱开关箱从其他工地、仓库转入使,必须有电工维修检查合格后才能安装。
2、配电箱(柜)开关箱应设干燥、通风场所。
当安装场所存在损伤电箱(柜)开关及其电气元件的瓦斯、烟气蒸汽、液体及其有害介质或存在外来固体物冲击强烈震动、液体浸溅及热源烘烤时、应更换配电柜开关箱安装场地或作特殊防护处理措施。
3、配电箱(柜)周围应有足够二人同时工作的空间和通道不得堆放任何妨碍操作维修的物品。
4、配电箱(柜)开关应端正牢固移动式配电箱、开关应装设在坚固的支架上,固定式开关箱(柜)开关箱的中心与地面的垂直距离应在1、4至1、6m之间,移动式分配电箱开关箱的中心与地面的垂直距离宜为0、8至1、6m之间。
5、配电箱(柜)开关箱内的工作零线(N)应通过接线端子板连接,并与保护零线(PE)接线端子板分设,接线端子与应与导线载面匹配。
6、配电箱(柜)开关箱内的连接线应采用绝缘导线,接头不得有松动,不得有外露带电部分。
7、配电箱(柜)开关箱必须有防雨、防尘及防砸措施。
8、配电箱(柜)开关箱内应符合有配电系统图,进出线应设在箱体下面且电流应标志。
9、配电箱(柜)开关箱内的电器必须可靠完好,不得使用破损、及不合格的电器。
10、总配电箱(柜)开关箱应装设电压表、总电流表及其指示仪表。
11、配电系统根据现场配电设置室内总配电屏和室外配电箱设置,实行分级配电,12、总开关自动开关电气的额定值,动作值与分路开关电气的额定值动作相应,总配电箱和分配电箱中两级漏电保护器的额定动作值和额定漏电值时间合理配设,使配电设施具有分级分段保护。
13、三级配电箱漏电保护器,额定动作电流不得大于30mA,额定动作时间不大于0.1S。
潮湿场所三级漏电器是保护器额定动作电流应不得大于15mA,额定动作时间不得大于0.1s。
配电箱及开关箱规范要求
配电箱及开关箱规范要求在配电系统中,配电箱及开关箱是不可或缺的组成部分,其规范要求对于电气工程的安全和可靠性具有重要意义。
本文将就配电箱及开关箱的规范要求进行探讨,以确保其正常运行和使用。
一、配电箱规范要求配电箱是电能分配、控制和保护的关键设备,以下是配电箱规范要求的相关内容:1. 外壳材料:配电箱外壳应为防火材料,以确保在发生火灾时能够阻止火势蔓延和保护内部设备的安全。
2. 前装电门:配电箱上应安装前装电门,以便在发生故障时能够快速切断电源,确保操作人员的安全。
3. 安全防护:配电箱应具备完善的安全装置和防护措施,如可靠的漏电保护器、过载保护器等,以便在运行时能够及时发现和解决安全隐患。
4. 温度控制:配电箱内应设置合适的温度控制装置,以确保设备在正常工作温度下运行,防止过热等问题的出现。
5. 标识和警告:配电箱内的电源线路、开关和保护装置应设置清晰的标识和警告,以便操作人员快速识别和处理相关问题。
6. 接地保护:配电箱应具备良好的接地保护装置,确保电气设备和人身安全。
二、开关箱规范要求开关箱用于控制和保护电气设备,以下是开关箱规范要求的相关内容:1. 选用合适的材料:开关箱应选用耐火、阻燃的材料制作,防止火灾引发或蔓延。
2. 结构设计:开关箱的结构设计应合理,易于操作和维护;门锁应牢固可靠,确保非授权人员无法随意打开。
3. 安全间距:开关箱的各个开关和元件之间应有足够的安全间距,以防止触电和误操作。
4. 散热系统:开关箱应具备有效的散热系统,确保设备在工作过程中不会过热,保证电气设备的正常运行。
5. 防尘防水:开关箱应具备防尘和防水性能,确保设备在潮湿和恶劣环境下正常运行,减少故障和损坏的发生。
6. 状态指示:开关箱应设置清晰的状态指示器,以便操作人员能够及时了解设备的正常运行状态和相关故障。
总结:配电箱及开关箱的规范要求直接关系到电气系统的安全运行和设备的可靠性,合理选用材料、设置安全装置、合理布局和清晰标识都是必不可少的要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
配电箱及开关箱规范要求
1.1配电箱及开关箱的设置
1、配电系统应实行分级配电,即分为总配电箱、分配电箱和开关箱三级。
室外总配电箱、分配电箱简称总配电箱、分配电箱(下同),如无特指,合称配电箱。
2、动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置。
3、分配电箱与开关箱的距离原则上不得超过30M。
开关箱与其控制的固定式用电设备的水平距离不宜超过3M,与手持电动工具的距离不宜大于5M。
4、配电箱,开关箱应采用铁板或优质材料制作,铁板的厚度应大于1.5MM。
不得使用木制的配电箱。
箱体外观应完整,坚固,防雨,防尘。
箱门不得采用上下开启式,并防止碰触箱内电器。
5、配电箱,开关箱的装设应端正,牢固。
固定式配电箱,开关箱的下底与地面的垂直距离应大于1.3M,小于1.5M;移动式分配电箱的下底与地面的垂直距离应大于0.6M,小于1.5M。
携带式开关箱应有100MM~~200MM的箱腿,开关箱必须立放,禁止倒放。
配电柜下方应砌台或立于固定支架上。
6、配电箱,开关箱应装设在干燥,通风及常温的场所,不得装设在有严重损伤作用的瓦斯、烟气、蒸汽和有侵蚀性气、液体的场所。
配电箱(柜)下方地面应平整、坚实、无下沉、无积水,周围不得有灌木、杂草,不得堆放任何妨碍操作、维修的物品。
7、总配电箱应设在靠近电源的地区。
分配电箱应装设在用电设备或负荷相对集中的地区。
8、配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上,然后整体紧固在配电箱箱体内。
金属板应作保护接零。
9、配电箱、开关箱内的电器和导线严禁有任何带电明露部位。
相线不得使用端子板进行连接。
配电箱、开关箱内的工作零线和保护零线端子板应分开设置。
工作零线应通过端子板连接。
10、配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电的金属底座、外壳必须作保护接零,保护零线应通过接线端子板连接。
1.2电器装置的选择与使用
1、配电箱、开关箱内的电器必须可靠完好,不准使用破损、不合格的电器。
开关电器必须在任何情况下都能保证使用电设备实行电源隔离。
2、配电箱和开头箱均应设总隔离开关和分路隔离开关、总溶断器和分路熔断器(或总自动开关和分路自动开关)。
引出配电箱的回路必须由单独的分路开关控制。
3、施工现场的电气设备应实行两级漏电保护,即在总配电箱和开关箱内设置漏电保护器。
若现场用电总容量较大,而又没有与其相匹配可供总配电箱内安装的漏电保护器时,必须在第一级分配电箱的空气开关的负荷侧安装漏电保护器。
4、若漏电保护器同时具备过负荷和短路保护功能,由可代替分路熔断器和分电自动开关使用,漏电保护器应装设在电源总隔离开关的负荷侧。
5、总配电箱应装设电压表、总电流表、总电度表及其它仪表。
配电箱、开关箱内的各种开关电器的额定值及导线规格均应与其负荷相适应。
6、固定设备应有专用的开关箱,必须实行“一机一闸”制,禁止用同一个开关电器直接控制二台及二台以上用电设备。
开关箱内的漏电保护器其额定漏电动作电流应不大于30mA额定漏电动作时间应小于0.1S。
7、使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。
其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1S。
8、总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合,使之具有分级分段保护的功能。
9、配电箱应在箱门内侧应贴有控制线路简图,开关电器应标明用途。
配电箱、开关箱内不得放置任何杂物,并应保持整洁。
10、配电箱、开关箱应由专人负责。
对配电箱、开关箱进行检查、维修时,必须将其前一级相应的电源开关分闸断电,并悬挂停电标志牌,严禁带电作业。
11、所有配电箱、开关箱在使用过程中必须按照下述操作顺序:
送电操作顺序为:总配电箱→ 分配电箱→ 开关箱;
停电操作顺序为:开关箱→ 分配电箱→ 总配电箱(紧急情况除外)。
三级配电系统应遵守四项基本原则:即分级分路原则,动照分设原则,压缩配电间距原则,环境安全原则。
1、分级分路
(1)从一级总配电箱(配电柜)向二级分配电箱配电可以分路,即一个总配电箱(配电柜)可以分若干分路向若干分配电箱配电;
(2)从二级分配电箱向三级开关箱配电同样可以分路,即一个分配电箱可以分若干支路向若干开关箱配电。
(3)从三级开关箱向用电设备配电实行“一机一闸”制,不存在分路问题。
即每一开关箱只能连接控制一台与其相关的用电设备(含插座)。
按照分级分路原则的要求,在三级配电系统中,任何用电设备都不得越级配电,总配电箱和分配电箱不得挂接其它任何设备,否则,三级配电系统的结构形式和分级分路原则将被破坏。
2、动照分设
动力配电箱与照明分配电箱宜分别设置。
当动力和照明合并设置于同一配电箱时,动力和照明应分路配电,动力和照明开关箱必须分别设置,不存在共箱分路设置问题。
3、压缩配电间距
压缩配电间距原则是指各配电箱、开关箱之间的距离应尽量缩短。
总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4、环境安全
环境安全是指配电系统对其设置和运行环境的安全要求,包括三种环境要求:使用环境、防护环境和维修环境。
要求如下:
(2)防护环境:应装设在干燥通风及常温场所,不得装在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中,亦不得装设在易受外来固体撞击、强烈振动、液体浸溅及热源烘烤场所。
否则,应予清除或做防护处理。
(3)维修环境:配电箱、开关箱周围应有足够二人同时工作的空间和通道,不得堆放任何妨碍操作、维修的物品,不得有灌木、杂草。
(4)使用环境:满足压缩配电间距原则。
