钢筋混凝土平法施工图识读 3.3 框架梁的平法识图与应用
《混凝土结构平法规则与三维识图》札记
《混凝土结构平法规则与三维识图》读书记录目录一、基本信息 (2)二、内容概述 (3)三、混凝土结构平法规则的具体内容 (3)3.1 混凝土结构平面布置规则 (5)3.1.1 布置原则 (6)3.1.2 布置要求 (7)3.1.3 布置实例分析 (9)3.2 混凝土结构构件尺寸规则 (10)3.2.1 尺寸要求 (11)3.2.2 尺寸标注 (13)3.2.3 尺寸实例分析 (14)3.3 混凝土结构细部构造规则 (15)3.3.1 细部构造的重要性 (16)3.3.2 细部构造的分类 (17)3.3.3 细部构造实例分析 (18)四、三维识图在混凝土结构设计中的应用 (19)4.1 三维识图在混凝土结构设计中的地位 (20)4.2 三维识图在混凝土结构设计中的具体应用 (22)4.2.1 建筑三维模型建立 (23)4.2.2 结构三维模型建立 (24)4.2.3 设计方案优化 (26)五、总结与展望 (27)5.1 读书总结 (28)5.2 个人感悟与体会 (29)5.3 对未来发展的展望 (30)一、基本信息本次阅读《混凝土结构平法规则与三维识图》的主要目的是为了深入理解混凝土结构的设计原理、施工图纸的绘制方法以及三维识图技术在工程实践中的应用。
我期望能够提高自己的专业素养，更好地服务于混凝土结构的设计、施工与管理。
在阅读过程中，我发现本书的难点在于对混凝土结构平法规则的理解以及三维识图技术的掌握。
这些内容涉及到复杂的概念和符号系统，需要花费大量的时间和精力去学习和理解。
我也认为本书的重点在于通过实例分析和案例研究，将理论知识与实际应用相结合，从而加深对平法规则和三维识图技术的理解。
为了更好地理解和掌握本书的内容，我采用了多种阅读方法。
我认真阅读了每一页的文字内容，对每个概念和符号都进行了仔细的推敲和理解。
我结合书中的插图和示例，对平法规则和三维识图技术进行了更加直观的认识。
我还积极查阅相关的资料和规范，对书中的知识点进行了进一步的验证和完善。
《混凝土结构平法识图》第3章柱平法施工图识读(1)
3.1 平法柱施工图概述 3.1.1 传统柱施工图的表示方式
传统柱施工图：见教科书P47图3-2
2
3.1.2 平法柱施工图的表示方式
柱平法表示方式
列表注 写方式
层高表 楼层层号 楼层标高 楼层层高
截面注 写方式
层高表
列表注写方式
平面布置 箍筋类型
柱表
4
柱截面原位放大图： a.柱截面尺寸标注以 及柱与轴线的关系； b.柱内全部纵筋或边 筋、角筋及箍筋。
34
非抗震框架柱纵 筋的连接构造
非抗震框架柱纵 筋的连接，见 P56图3－10 识图说明见图下 方1-5
35
二、抗震和非抗震柱纵向钢筋上、下层配置不同但上下柱 截面相同时的连接构造
（一）抗震框架柱纵向钢筋上、下配置不同但柱截面相同时的连接构造 （1）上层根数据增加但直径相同或直径小 于下层的连接构造 说明： •上层增加纵筋向下锚入柱梁节点内，从梁顶 向下长度为1.2LaE。 •不同直径采用焊接时，应将粗钢筋按1：6斜 度磨至小直径
芯柱（XZ）的根部标高指根据结构实际需要 而定的起始位置标高
梁上柱（LZ）的根部标高指梁顶面标高 剪力墙上柱（QZ)的根部标高指墙顶面标高
13
3.2.2 平法柱截面的几何尺寸表达
一、关于柱截面的规定 抗震柱截面尺寸<抗规6.3.5条> (1) 截面宽度、高度
四级或不超过2层 一、二、三级且超过2层
设计图纸中钢筋的连接方式大多均已注明。 嵌固部位位于基础顶面时，抗震框架柱KZ纵向钢筋的
连接构造见P53图3－6。
29
嵌固部位位 于基础顶面 时，抗震框 架柱KZ纵向 钢筋的连接 构造见P53 图3－6。
30
钢筋混凝土平法施工图识读 3.2 非框架梁的平法识图与应用
L-2平法施工图
实操训练 L-2立面钢筋排布图
实操训有加密区和非加密区之分，只有计算才能确定是否加 密。
附加箍筋 当有二级次梁时，可能只设附加
和吊筋
箍筋，或同时设附加箍筋和吊筋
非框架梁的钢筋构造
非框架梁上部纵筋的延伸长度
非框架梁纵向钢筋的锚固 内
非框架梁纵向钢筋的连接
容
非框架梁的箍筋
非框架梁侧面钢筋
非框架梁的钢筋构造
图集p86
非框架梁的钢筋构造
框架梁平面布置图
非框架梁以梁为支座，不参与抗震计算。 框架梁
框架梁
非框梁（二级次梁） 非框梁（一级次梁）
框 架 梁 框架梁
框架梁与非框架梁、主梁与次梁的关系与区别见下表
梁名称 框架梁
非框架梁 主梁
次梁
代号 支座情况
确定方式
KL
框柱或
梁是否以混
剪力墙
凝土柱或剪
L
梁
力墙为支座
来确定
柱或墙
以梁的主次
（混凝土、砖） 关系来确定
梁的钢筋构造
实操训练
非框架梁实训操练
1.单跨次梁
实操训练
工 程 信 息
混凝土强度：C25 抗震等级：三级 环境类别：一类 主梁直径：d=22 梁保护层：bhc=25
L-1平法施工图
实操训练 L-1立面钢筋排布图和截面钢筋排布图
2.双跨次梁
实操训练
工 程 信 息
混凝土强度：C25 抗震等级：三级 环境类别：一类 主梁直径：d=22 梁保护层：bhc=25
梁
一般情况
框架梁一般为主梁 非框架梁一般为次梁
注：当多跨连续梁支座又有柱又有剪力墙又有梁时，仍称为框架梁。
梁平法施工图识读
上一页
返回
第三节 纯悬挑梁与悬挑梁端配筋 构造
• 一、悬挑梁上部纵筋的配筋构造
• 悬挑梁的上部纵筋是全跨贯通的，所以悬 挑梁上部纵筋是在悬挑端上部跨中以原位 标注的方式进行标注的，悬挑梁上部纵筋 的配筋构造，如图5-25 所示为纯悬挑梁配 筋构造，图5-26所示为悬挑梁端配筋构造。
上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• 三、梁侧面纵向钢筋和拉筋
• 梁侧面纵向构造筋和拉筋，如图5-20 所示。 • 当梁的腹板高度hw≥450 mm 时，在梁的两
个侧面应沿高度配置梁侧构造钢筋，且间 距不宜大于200 mm，并用拉筋拉接。当梁 侧面配有直径不小于构造纵筋的受扭纵筋 时，受扭纵筋可以代替构造钢筋。当梁配 置侧面纵向钢筋时，梁内设置拉筋，拉筋 同时勾住纵筋与箍筋，一般情况下，当梁 宽≤350 mm 时，拉筋直径为6 mm；当梁宽
• （3）当端支座截面尺寸hc≥laE，且≥0.5hc+5d 时，抗震楼层框架梁上部纵向钢筋可以在 端支座进行直锚。如图5-12 所示为端支座 直锚，当不能满足直锚要求时，可以进行 弯锚。
• （4）当梁上部通长筋与非贯通筋（支座负 上一页 下一页 返回
第二节 抗震框架梁钢筋构造
• （5）当梁上部通长筋与非贯通筋（支座负 筋）直径不同时［图5-13（b）］，非贯通 筋（支座负筋）伸出长度为ห้องสมุดไป่ตู้ni/3，搭接长度 为llE。
第五章 钢筋混凝土梁平法施工图识读
1 第一节 梁平法施工图制图规则 2 第二节 抗震框架梁钢筋构造 3 第三节 纯悬挑梁与悬挑梁端配筋构造 43 第四节 非抗震梁 、非框架梁钢筋构造
平法施工图识读3(框架梁制图规则)
结构施工图识读
5 25
KZ2 700×600 4 25 10@100/200
KL5(1) 250×600
8@100/200(2) 2 20 6 20 4/2 G4 10 6 20 4/2
6 22 2/4
5
6
350 350
4 22
200 400
KL4(2B) 250×650
框架梁集中标注
8@100/200(2)
表达梁的通用数值。
平面注写方式示例图
二、平面注写方式的概念 2、原位标注
表达梁的特殊数值； 使用时，原位标注取值优先。
当集中标注中的某项数值 不适用于某部位时，则将 该项数值用原位标注。
三、集中标注
KL2(2A) 300×650 φ8@100/200(2) 2Ф25 G4φ10 (-0.100)
楼层框架扁梁 KBL
屋面框架梁 WKL
框支梁
KZL
托柱转换梁 TZL
非框架梁
L
悬挑梁
XL
井字梁
JZL
梁编号
序号
跨数及是否带有悬挑
XX
(X X)、 (X X A)或(X X B)
XX XX XX
普通(矩X形X截)、面梁(X的X高A宽)比或h(X/bX一B般)取 2.0～3.5；当梁宽大于梁高时，梁就称 为扁(梁X（X宽)、扁梁(X、X扁A平)梁或、(X框X架B扁)粱）
五项必注值 一项选注值
三、集中标注
1、梁编号 KL2(2A) 由梁类型代号、序号、跨数及有无悬挑几项
组成。注：（ ××A）为一端悬挑，（××B） 为两端悬挑，悬挑不计入跨数。
例：KL2（2A）表示第2号框架梁，2跨， 一端有悬挑；
建筑力学与识图任务1 框架梁平法施工图识读

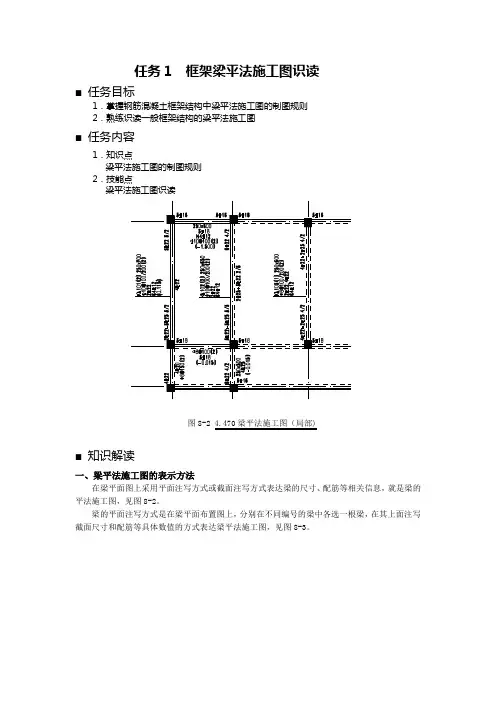

任务1 框架梁平法施工图识读■任务目标1．掌握钢筋混凝土框架结构中梁平法施工图的制图规则2．熟练识读一般框架结构的梁平法施工图■任务内容■知识解读一、梁平法施工图的表示方法在梁平面图上采用平面注写方式或截面注写方式表达梁的尺寸、配筋等相关信息，就是梁的平法施工图，见图8-2。
梁的平面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上面注写截面尺寸和配筋等具体数值的方式表达梁平法施工图，见图8-3。
二、梁的平面注写方式梁的平面注写方式包括“集中标注”和“原位标注”。
其中集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
施工时，原位标注的取值优先，见图8-5。
图例识读：8@100/200(2) 表示箍筋为HPB300级钢筋，直径8mm，加密区间距100mm，非加密区间距200，均为两肢箍通长筋或架立筋当上部同排纵钢中既有通长筋又有架立筋时，用“角部通长纵筋+（架立筋）”注写；当梁上部、下部通长纵筋全跨相同，或多数跨相同时，可用“上部通长纵筋；下部通长纵筋”注写。
图例识读：梁侧构造钢筋或受扭钢筋由代号（梁侧纵向构造钢筋以大写字母G打头，受扭钢筋以大写字母N打头）、梁两侧的总配筋值（两侧对称配筋）、钢筋级别、直径组成图例识读：梁顶面标高高差（选注项）梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括号内，无高差时不注写图例识读：三维图形举例8-1：结施-08，KL207框架梁2、梁的原位标注■任务实施一、楼层梁平法施工图识读1．楼层梁平法施工图以结施-08、8.070~11.670梁平法施工图为例，该图纸如下。
2．楼层梁平法施工图识读梁平法施工图的主要内容有五方面：（1）图号、图名和比例；（2）结构层楼面标高、结构层高与层号；（3）定位轴线及其编号、间距尺寸；（4）梁平法标注：梁的编号、尺寸、配筋和梁面标高高差；（5）必要的设计详图和说明。
图纸识读要按一定的方法和步骤对这五方面的内容逐一识读，结施-08的识读见表8-4。
《平法钢筋识图、构造、算量》—框架梁篇习题
《平法钢筋识图、构造、算量》—框架梁篇习题一、框架梁的图纸和钢筋1、框架梁图纸的基本识读单元是？（）A、根B、块C、堵D、段答案：A答案解析：框架梁图纸的基本识读单元是以单独的一根框架梁为识读单位。
2、框架梁钢筋包括那些？（）A、上部：通长筋、支座负筋、架立筋B、下部钢筋C、侧面钢筋：受扭、构造D、附加：吊筋、箍筋E、箍筋答案：ABCDE答案解析：依据钢筋构造可知框架梁钢筋包括：（1）上部：通长筋、支座负筋、架立筋（2）下部钢筋（3）侧面钢筋：受扭、构造（4）附加：吊筋、箍筋（5）箍筋3、工程中的梁按框架体系可分为框架梁、非框架梁。
（）答案：√答案解析：框架体系受力结构体系可知，框架体系的梁可分为：有支座的框架梁无支座的非框架梁。
二、框架梁平法制图规则1、框架梁的平面注写方式有集中标注和原位标注（）答案：√答案解析：依据图集识读部分可知：框架梁的平面注写方式有集中标注和原位标注2、当集中标注与原位标注不同时，应已集中标注为主。
（）答案：x答案解析：依据图集识读部分可知，当集中标注与原位标注不同时，已原位标注为主3、框架梁的集中标注顺序为？（）（1）梁编号、梁尺寸（2）箍筋信息（3）上部通长筋、下部通长筋（4）侧面钢筋（5）顶部标高A、（1）（2）（3）（4）（5）B、（1）（2）（4）（3）（5）C、（1）（2）（5）（4）（3）D、（1）（2）（5）（3）（4）答案：A答案解析：依据图集识读部分可知：框架梁的集中标注顺序为:梁编号、梁尺寸箍筋信息上部通长筋、下部通长筋侧面钢筋顶部标高三、框架梁的钢筋节点讲解—上部通长筋1、节点图在图集的16G101-1多少页？（）A、83B、84C、85D、86答案：B答案解析：依据图集钢筋节点部分在16G101-1第84页。
2、通长筋的位置在梁的中部。
（）答案：x答案解析：通长筋的位置在梁的角部。
在中部的为支座负筋。
3、端支座的直锚情况Hc-c与max(lae、0.5hc+5d)的关系为？（）A、>B、<C、=答案：A答案解析：依据图集钢筋节点可知：Hc-c>max(lae、0.5hc+5d)—直锚四、框架梁的钢筋节点讲解—上部支座负筋1、支座负筋的位置在哪里？（）A、端部B、中间C、底部答案：AB答案解析：依据图集钢筋节点可知：支座负筋的位置端部支座、中间支座2、中间支座负筋的第一排长度为（Max左右）Ln/3 + Hc（柱宽）+Ln/3（）答案：√答案解析：依据图集钢筋节点可知，中间支座负筋的第一排长度为（Max左右）Ln/3 + Hc（柱宽）+Ln/33、中间支座负筋的第二排长度为（Max左右）Ln/5 + Hc（柱宽）+Ln/5 （）答案：x答案解析：依据图集钢筋节点可知，中间支座负筋的第二排长度为（Max左右）Ln/4 + Hc（柱宽）+Ln/4五、框架梁的钢筋节点讲解—上部架立筋1、节点图在图集16G101-1多少页？（）A、84B、85C、86D、87答案：A答案解析：依据图集钢筋节点可知，节点图在16G101-1第84页2、当通长筋的根数不能满足箍筋肢数时，就需要出现架立筋。
超详细梁钢筋平法识图，领导也能看懂！！！
超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。
陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。
《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。
梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。
当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。
框架梁平法识图PPT幻灯片课件
筋相联，注写时将角部纵筋写在前面。如梁支座上部有四根
纵筋2B25+ 2B22，表示2B25放在角部， 2B22放在中部。
18
梁平法原位标注内容
当梁中间支座左右两边的上部纵筋不同时，须在 支座两边分别标注；当梁中间支座两边的上部纵筋 相同时，可仅在支座的一边标注配筋值，另一边省 去不注。
12
梁平法集中标注内容
梁上部通长筋：当梁的上部纵筋和下部纵筋均为 通长筋，且多数跨配筋相同时，此项可加注下部纵筋 的配筋值，用分号“；”将上部与下部纵筋的配筋值 分隔开来。少数跨不同者，采用原位标注。
如：2B22； 2B25，表示上下部通长纵筋分别为2B22 和2B25。如：2B22； 6B25 2/4，表示梁上部设置2B22 通长筋，梁下部设置6根直径25的通长筋，分两排设 置，上一排2根，下一排4根。
截面尺寸和配筋的方式来表达梁平法施工图。截面注写方式既
可以单独使用，也可与平面注写方式结合使用。在梁平法施工
图的平面图中，当局部区域的梁布置过密时，可采用截面注写
方式。
6
平面注写包括集中标注与原位表注。集中标注表达 梁的通用数值，原位表注表达梁的特殊数值。当集 中标注中的某项数值不适用于梁的某部位时，则将 该项数值原位标注。施工时，原位标注取值优先。
当在多跨梁的集中标注中已注明加腋，而该梁某跨的根 部取消加腋时，则应在该跨原位标注等截面的bxh，以修正 集中标注中的加腋信息。
24
平 面 注 写 与 传 统 表 示 方 法 对 比
25
框架梁纵筋连接范围
26
抗震楼层框架梁纵向钢筋构造
27
抗震楼层框架梁纵向钢筋构造
28
抗震楼层框架梁纵向钢筋构造
(完整版)梁平法施工图识读(经典)
二、梁的平面注写方式
A、梁的平面注写方式包括“集中标注”和“原位 标注”。 B、集中标注表达梁的通用数值
C、原位标注表达梁的特殊数值
D、施工时，原位标注的取值优先代号1） Nhomakorabea梁
序号
编
号
跨数及
是否带
悬挑
图例识读：
楼层框架梁——KL 屋面框架梁—— WKL 悬挑梁——XL
非框架梁——L 框支梁——KZL 井字梁——JZL
（1）梁支座上部纵筋
当该支座上部纵筋多于一排时，用“/”将纵筋自上 而下分开；
当同一排纵筋采用采用两种直径的钢筋时，用“+” 号将两种直径的钢筋相连且将放在角部的钢筋写在加 号的前面。
梁中间支座两边的上部钢筋配筋 相同时，仅在支座的一边注写配 筋值，另一边省去不注；
当支座两边的上部钢筋配筋不同 时，须在支座两边分别注写。
非加密区间距200，均为两肢箍。
箍筋的肢数
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。 小截面梁因宽度较小，相应产生的梁内剪力较小，采用单 肢箍即可， 类似于一个S钩。 像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于 双肢箍。 再如，截面宽较大的同一截面采用两个封闭箍并相互错开 高度方向就有四根钢筋，属于四肢箍。 以此类推。
梁两侧的总配筋值（两侧对称配筋） 钢筋级别
钢筋直径
梁顶面标高高差（选注项）
梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括 号内，无高差时不注写。
图例识读：
2020/2/28
207号楼层框架梁，10跨， 矩形截面梁，梁宽250mm，梁
无悬挑
高650mm
上部2根
HRB400 级通长钢 筋，直径 为16mm， 下部为
平法梁识图PPT课件
2.梁下部纵筋
(3)当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的 数量写在括号内。
32
第32页/共62页
2.梁下部纵筋
(4)当梁的集中标注中已分别标注了梁上部和下部均为通 长的
纵筋值时，则不需再在梁下部重复作原位标注。
(5)当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座 下部
以Y打头标注在括号内。当梁设置水平加腋时，水平 加腋
框架梁上部纵筋2框架梁端支座负筋长度第一排负筋长度框架梁端支座负筋长度第一排负筋长度13净跨长左或右支座锚固长度第二排负筋长度支座锚固长度第二排负筋长度14净跨长左或右支座锚固长度3框架梁中间支座负筋长度第一排负筋长度框架梁中间支座负筋长度第一排负筋长度13净跨长2支座宽第二排负筋长度支座宽第二排负筋长度14净跨长2支座宽注
筋的
51
第51页/共62页
2.框架梁下部纵筋
(1)框架梁下部纵筋在端支座的锚固
A.当柱宽hc-保护层厚度≥laE时，满足直锚条件，锚固长 度等于
max(laE，0.5hc+5d) B.当柱宽hc-保护层厚度＜laE时，弯锚，锚固长度等于 hc-保护
层厚度+15d
(2)框架梁下部纵筋在中间支座的锚固
图中统一取为0. lni(lni为本跨梁的净跨值)。
43
第43页/共62页
截面注写方式
44
第44页/共62页
截面注写方式
定 义： 截面标注方式是指在分标准层绘制的梁平
面布置 图上，分别在不同编号的梁中各选择一根
梁用剖 面号引出配筋图，并在配筋图上用标注截
面尺寸 和配筋具体数值的方式来表达梁平法施工图。
(3)当加密区与非加密区的箍筋肢数相同时，则将肢数标注一 次，
平法施工图识读3(框架梁制图规则)
>350mm时，拉筋直径取8mm。 拉筋间距为非加密区箍筋间距的２倍。
三、集中标注
KL2(2A) 300×650
φ8@100/200(2) 2Ф25 G4φ12 (-0.100)
6、梁顶面标高高差（选注） 相对于结构层楼面标高的高差值，注
同排纵筋有两种直径时，用加 号“+”将两种直径的纵筋相 联，且角部纵筋写在前面。
想一想，说一说
如果支座上部纵筋注写为4Φ25/2Φ22,请解释。
2、梁跨中下部纵筋
图中表示第一跨下部纵筋共两排，上排 2 Φ25，下排4Φ25，全部伸入支座。
与上部纵筋标注类似。 如果纵筋注写为6Φ25/4Φ22,请解释？
2Ф2154；3Ф18
例：左侧标注表示梁的上部
配置2 Φ14通长筋，下部配
置3Φ18的通长筋。P28
L4 (1) 250×450
φ8@200(2)
2Ф14；3Ф18 (-0.100)
三、集中标注
5、梁侧面纵向构造钢筋或受扭钢筋
KL2(2A) (1) 当梁腹板高度hw≥450mm时配置。 300×650 以大写字母G打头注写设置在梁两个侧面
2 25+(2 12)
G6 12
1
2
3
图解集中标注
梁代号(跨数) 截面长×截面宽 箍筋牌号、直径@加密区间距/非加密区间 距(肢数) 上部通长筋+(架立筋)；下部通长筋； G侧面构造钢筋根数、牌号、直径； N侧面抗扭钢筋根数、牌号、直径； 不会同时出现 （+/-梁顶面相对标高高差）
1
2
3
简支梁配筋详图(传统配筋图）
梁平法施工图识读
（3）附加箍筋或吊筋。可将附加箍筋或吊筋直接画在平面图中的主梁 上，用线引注总配筋值（图5-7）。当多数附加箍筋或吊筋相同时，可 在梁平面整体配筋图上统一说明，少数与统一注明值不同时，再原位引 注。
（4）当梁上部通长筋与非贯通筋（支座负筋）直径相同时［图5-13（a ）］，上部纵筋的连接位置宜位于跨中lni/3 范围内，搭接长度为llE。
上一页 下一页 返回
第二节 抗震框架梁钢筋构造
（5）当梁上部通长筋与非贯通筋（支座负筋）直径不同时［图5-13（b ）］，非贯通筋（支座负筋）伸出长度为lni/3，搭接长度为llE。
（2）梁下部纵筋。 ①当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。 ②当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相连，注
写时角筋写在前面。 ③当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在
括号内。
上一页 下一页 返回
第一节 梁平法施工图制图规则
梁内纵向钢筋应满足相应的锚固构造：当支座宽度hc 满足直锚要求时， 纵向钢筋可直锚，锚固长度≥laE。当支座宽度hc 不满足直锚要求时，将 无法直通的弯锚入柱内，弯锚时水平段长度≥0.4labE， 弯折段长度为 15d。或当支座两侧纵筋根数不同时，可将多出的纵筋弯锚入柱内，如 图5-14（c）所示。
上一页 下一页 返回
第一节 梁平法施工图制图规则
（4）当在梁上集中标注的内容（即梁截面尺寸、箍筋、上部通长筋或 架立筋，梁侧构造钢筋或受扭纵向钢筋，以及梁顶面标高高差中的某一 项或几项数值）不适用于某跨或某悬挑部分时，应将其不同数值原位标 注在该跨或该悬挑部分处，施工时应以原位标注的数值为准。
钢筋混凝土平法施工图识读 实训7-8：框架梁平法施工图识读与钢筋算量
抗震框架梁的纵筋设计
梁的平法纵筋设计——通长筋
✓公式：长度＝净跨长+左右支座锚固长度 判断锚固形式（直锚或弯锚）来确定锚固长度： 当hc-保护层(直锚长度)>LaE时，横向有足够空间进行直锚，锚
固的长度取Max（LaE ,0.5hc＋5d）； 当hc-保护层(直锚长度) ≤ LaE时,必须弯锚，锚固的长度取
公式： 第一排长度=2×max(前一跨净跨 长/3 ,后一跨净跨长/3)+支座宽； 第二排长度= 2×max(前一跨净跨 长/4 ,后一跨净跨长/4)+支座宽。
同例1：平法标注的框架梁尺寸如下图，砼标号为C30，二级抗震， 构件处于一类环境中，设计该框架梁的中间支座钢筋长度。
解：已知在一类环境下与C30砼接触的钢筋保护层为25mm，该框架梁中间支座钢 筋均设有两排，其中第一排除开2根通长筋外，是2根；第二排共4根； 中间座钢筋长度的确定： 第一排长度＝2×净跨长/3+支座宽=2×（7200-325×2）/3+325×2=5017mm ； 第二排长度＝2×净跨长/4+支座宽=2×（7200-325×2）/4+325×2=3925mm 。
Max（0.4LaE＋15d， hc-保护层＋15d）。
例1：平法标注的框架梁尺寸如下图，砼标号为C30，二级抗 震，构件处于一类环境中，设计该框架梁的通长筋长度。
解：已知在一类环境下与C30砼接触的钢筋保护层为25mm，该框架梁通长筋上、下都有，上、 下均为2根，直径均为25mm； 1. 上部通长筋长度计算 ①判断锚固是否为直锚，根据抗震二级、砼C30、d=25，可查表知抗震锚固长度 LaE=33d=33×25mm=825mm； 已知Hc-保护层=325×2-25=625mm<825mm，判断无足够空间进行直锚，故需弯锚； ②上部通长筋长度的确定：长度＝净跨长+左右支座锚固长度 其中，净跨长=7200×2-325×2=13750mm；
平法施工图识读
2Φ25+2Φ22. c 当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注；当梁中间支座两边的上 部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注．
梁平法施工图平面注写方式
第二节 平面注写方式
上部通长钢筋(示意图)
上部通长钢筋(施工图)
端支座负筋(示意图)
三维视图
端支座负筋(施工图)
端支座负筋
计算公式：（LN净跨长） 上排钢筋长度＝LN/3+锚固 下排钢筋长度＝LN/4+锚固
中间支座负筋
计算公式：（LN净跨长） 上排钢筋长度＝2*LN/3+支座宽度 下排钢筋长度＝2*LN/4+支座宽度
8.屋面框架梁WKL纵向钢筋及结点构造。 9.梁箍筋加密区构造。图中hb为梁截面高度。 10.梁附加箍筋和附加吊筋构造。
梁平法屋面WKL纵筋构造
抗震WKL节点构造
梁平法箍筋加密区构造
梁平法附加箍筋|吊筋构造
梁侧面纵向构造筋和拉筋
12.梁侧面纵向构造钢筋和拉筋 当梁高hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，纵向
2Φ25+2Φ22. c 当梁的集中标注中已注写了梁上部和下部的纵筋值时，则不需在梁下部重复做原位标注．
梁平法施工图平面注写方式
第二节 平面注写方式
第4条 梁原位标注的内容规定如下: (3) 附加箍筋和吊筋, 将其直接画在平面图中的主梁上，用线引注总配 筋值，当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数 与统一注明值不同时，再原位引注．
构造钢筋间距a≤200； 当梁侧面配有直径不小于构造纵筋的受扭钢筋时，受扭钢筋可以替代构造
钢筋混凝土构件平法识图——梁平法
梁平法施工图
回顾旧课
钢筋的表示方法： 1、在钢筋 2 φ12 φ 10@100/200（2）
2
梁平法施工图
钢筋混凝土梁采用平法表达 有两种方式：
平面注写方式 截面注写方式
一、平面注写方式
平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
上部通长 纵筋
（1）、上部只有通长受力筋， 没有架立筋，直接写通长筋筋的 根数、级别和直径
例：2 16
（1）、举例：2φ16表示上部2跨通长筋为2 根直径16mm的HRB335钢筋。
平面注写方式--集中标注
架立筋
上部支座非 通长纵筋
架立筋与受力筋 搭接
（2）、架立筋，注写 在括号内
例钢筋
（1）、标注纵向构造钢筋（对称布置），符号G； 例：G4φ 10：表示梁的两个侧面共配置4根
φ 10 的纵向构造钢筋，每侧各配置两根。
（2）、标注受扭钢筋（对称布置），符号N，不再 标注侧向构造纵筋 例：N4 12：表示梁的两个侧面共配置N4 12， 每侧各配置两根。
2、梁截面尺寸
（2）、当为加腋梁时，截面表示为： b×h Yc1×c2，
（其中c1为腋长，c2为腋高）。
2、梁截面尺寸
（3）、当有悬挑梁且根部和端部的高度不 同时，用斜线分隔根部与端部的高度值， 截面表示为：b×h1/h2 ，其中h1为根部 高度，h2为端部高度。
3、梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分 隔 肢数：写在括号内
平面注写包括集中标注和原位标注两部 分内容。
集中标注
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吊筋
图集p79
最常见 B 四肢箍时
注：通常筋见p27
第一排筋在Ln/3处截断， 钢筋连接
图集p54
抗震框架梁箍筋构造
图集p85
梁侧面钢筋构造
图集p87
图集p79
框架梁支座负筋ቤተ መጻሕፍቲ ባይዱ延伸长度
项目三
梁的识图与应用
3.3 框架梁识图与应用
识读梁中钢筋
下部第一排筋
下部第二排筋
框架梁的钢筋
上部第 一排筋 上部第 二排筋
箍筋 拉筋 腰筋
框架梁钢筋分类
钢筋名称 纵向钢筋
箍筋 附加钢筋
钢筋位置
上部
左上部 右上部
侧面中部
下部 加密区 非加密区 次梁两侧 次梁底部及两侧
钢筋详称
上部通长筋（必设)、有时设架立 筋
有两排负筋情况
有三排负筋情况
陈青来：钢筋混凝土结构平 法设计与施工规则. 2007年
框架梁箍筋构造
图集p85
附加钢筋的钢筋构造
图集p87
找问题
实操训练
框架梁实训操练
三跨抗震框架梁实训操练
实操训练
工程信息
混凝土强度：C30 抗震等级：三级 环境类别：一类 板厚：h=100
柱外侧纵筋：d=22
KL-4平法施工图
KL-4立面钢筋排布图
KL-4截面钢筋排布图
