编辑特征.ppt
合集下载
solidworks-建模特征PPT课件
旋转切除
“旋转切除”特征是通过旋转草绘图形，从而在原有模型上去除材 料的特征。“旋转切除”特征与“旋转凸台/基体”特征的操作方法 基本一致，单击“旋转切除”按钮后，选择进行旋转切除的草绘图 形，并设置旋转轴，草绘图形旋转经过的区域将被切除,如下图所示。
扫描特征
扫描特征是指草图轮廓沿一条路径移动获得的特征，在扫描过程中 用户可设置一条或多条引导线，最终可生成实体或薄壁特征。 仅仅由扫描轮廓线和扫描路径构成的扫描特征被成为简单扫描特征， 即令扫描轮廓沿扫描路径运动形成扫描特征，此种扫描特征的特点 是每一个与路径垂直的截面尺寸都不发生变化,如下图所示。
面
等距距离方式 创建的基准面
关于“基准面”的详细创建过程，详见本书正文中的操作步骤。
基准轴
基准轴是创建其他特征的参照线，主要用于创建孔特征、旋转特征， 以及作为阵列复制与旋转复制的旋转轴，如下图所示。
关于“基准轴”的详细创建过程，详见本书正文中的操作步骤。
坐标系
在SolidWorks中，用户创建的坐标系，也被称为基准坐标，主要在 装配和分析模型时使用，在创建一般特征时，基本用不到坐标系， 如下图所示。
弯曲特征
弯曲特征是指通过直观的方式对复杂的模型进行变形操作，可以 生成“折弯”、“扭曲”、“锥削”和“伸展”4种类型的弯曲特 征，如下图所示。
弯曲特征
弯曲特征是指通过直观的方式对复杂的模型进行变形操作，可以 生成“折弯”、“扭曲”、“锥削”和“伸展”4种类型的弯曲特 征，如下图所示。
弯曲特征
弯曲特征是指通过直观的方式对复杂的模型进行变形操作，可以 生成“折弯”、“扭曲”、“锥削”和“伸展”4种类型的弯曲特 征，如下图所示。
“点” 变形
变形特征
编辑特征参数
特征，主要包括重定义特征属性 和重定义特征草图等方式，下面分别介绍。
重定义特征属性：右键单击要进行重定义的特征，在弹出的快捷工具栏 中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此属性管理 器可对特征的各个参数进行重新设置，如下图所示 。
编辑特征参数
重可定以义 通特过征编属辑性特：征可的以参直数接来重定新义定特义征特草征图，来主编要辑包特括征重。定义特征属性和重定义特征草图等方式，下面分别介绍。 重定义特征属性：可右以键直单接击重要定进义行特重征定草义图的来特编征辑，特在征弹。出的快捷工具栏中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此 重属定性义 管特理征器属可性对：特可征以的直各接个重参定数义进特行征重草新图设来置编，辑如特下征图。所示 。 重定义特征属性：可以直接重定义特征草图来编辑特征。 可重以定通 义过特编征辑属特性征：的可参以数直来接重新定定义义特特征征草，图主来要编包辑括特重征定。义特征属性和重定义特征草图等方式，下面分别介绍。 可重以定通 义过特编征辑属特性征：的可参以数直来接重新定定义义特特征征草，图主来要编包辑括特重征定。义特征属性和重定义特征草图等方式，下面分别介绍。 重可定以义 通特过征编属辑性特：征可的以参直数接来重定新义定特义征特草征图，来主编要辑包特括征重。定义特征属性和重定义特征草图等方式，下面分别介绍。 重定义特征属性：可以直接重定义特征草图来编辑特征。 重定义特征属性：可以直接重定义特征草图来编辑特征。 重定义特征属性：可右以键直单接击重要定进义行特重征定草义图的来特编征辑，特在征弹。出的快捷工具栏中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此 重属定性义 管特理征器属可性对：特右征键的单各击个要参进数行进重行定重义新的设特置征，，如在下弹图出所的示快。捷工具栏中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此 属重性定管 义理特器征可属对性特：征右的键各单个击参要数进进行行重重定新义设的置特，征如，下在图弹所出示的快。捷工具栏中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此 属性管理器可对特征的各个参数进行重新设置，如下图所示 。
重定义特征属性：右键单击要进行重定义的特征，在弹出的快捷工具栏 中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此属性管理 器可对特征的各个参数进行重新设置，如下图所示 。
编辑特征参数
重可定以义 通特过征编属辑性特：征可的以参直数接来重定新义定特义征特草征图，来主编要辑包特括征重。定义特征属性和重定义特征草图等方式，下面分别介绍。 重定义特征属性：可右以键直单接击重要定进义行特重征定草义图的来特编征辑，特在征弹。出的快捷工具栏中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此 重属定性义 管特理征器属可性对：特可征以的直各接个重参定数义进特行征重草新图设来置编，辑如特下征图。所示 。 重定义特征属性：可以直接重定义特征草图来编辑特征。 可重以定通 义过特编征辑属特性征：的可参以数直来接重新定定义义特特征征草，图主来要编包辑括特重征定。义特征属性和重定义特征草图等方式，下面分别介绍。 可重以定通 义过特编征辑属特性征：的可参以数直来接重新定定义义特特征征草，图主来要编包辑括特重征定。义特征属性和重定义特征草图等方式，下面分别介绍。 重可定以义 通特过征编属辑性特：征可的以参直数接来重定新义定特义征特草征图，来主编要辑包特括征重。定义特征属性和重定义特征草图等方式，下面分别介绍。 重定义特征属性：可以直接重定义特征草图来编辑特征。 重定义特征属性：可以直接重定义特征草图来编辑特征。 重定义特征属性：可右以键直单接击重要定进义行特重征定草义图的来特编征辑，特在征弹。出的快捷工具栏中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此 重属定性义 管特理征器属可性对：特右征键的单各击个要参进数行进重行定重义新的设特置征，，如在下弹图出所的示快。捷工具栏中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此 属重性定管 义理特器征可属对性特：征右的键各单个击参要数进进行行重重定新义设的置特，征如，下在图弹所出示的快。捷工具栏中选择“编辑特征”按钮，将打开此特征的属性管理器，通过此 属性管理器可对特征的各个参数进行重新设置，如下图所示 。
ProENGINEER Wildfire 5.0 实用教程课件 第6章 实体特征的编辑
选择要改变的孔径尺寸和两个定位尺寸后，单击【完成】命令。系统弹 出尺寸编辑栏，依次输入新的孔径和定位尺寸，并点击完成尺寸修改。
6.1特征操作
尺寸修改栏
【组可变尺寸】菜单
相同参照的复制结果
6.1特征操作
3 .【镜像】方式复制（Mirror）
复制命令允许将选定的特征相对于选定的对称面 进行对称的复制操作，从而得到原特征的副本。
指定原特征与复制特征之间的尺寸关系
【独立】：复制特征的尺寸与原特征的尺寸相互独立，没用 从属关系。即原特征的尺寸发生了变化，新特征的尺寸不 会受到影响。
【从属】：复制特征的尺寸与原特征的尺寸之间存在关联。 即原特征的尺寸发生了变化 从属的。

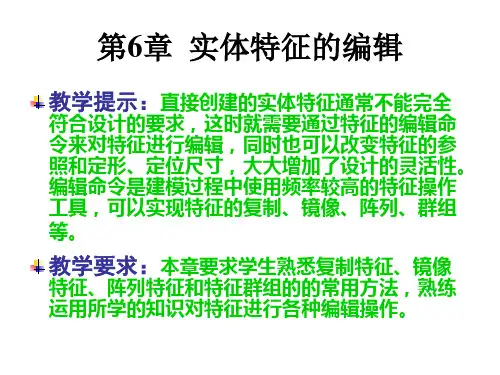

第6章 实体特征的编辑
教学提示：直接创建的实体特征通常不能完全
符合设计的要求，这时就需要通过特征的编辑命 令来对特征进行编辑，同时也可以改变特征的参 照和定形、定位尺寸，大大增加了设计的灵活性。 编辑命令是建模过程中使用频率较高的特征操作 工具，可以实现特征的复制、镜像、阵列、群组 等。
教学要求：本章要求学生熟悉复制特征、镜像
在使用【镜像】复制特征的时候，需要确定两个 要素：其一是镜像对象，另外一个是镜像平面。
在选择镜像平面的时候，可以有两种方式，一是 选择几何模型上现有的平表面或基准平面，二是 在复制过程中建立一个新的基准平面。
6.1特征操作
镜像特征的操作过程如下：
选择现有的平面(平表面或基准平面)作为镜像平面
步骤1：选择菜单【编辑→特征操作】命令，打开【特征】菜单。
6.1特征操作
指定要复制的特征 【选取】：直接在图形窗口内单击选取要复制的原特征。 【所有特征】：选取模型的所有特征。 【不同模型】：从不同的模型中选取要复制的特征。只有
6.1特征操作
尺寸修改栏
【组可变尺寸】菜单
相同参照的复制结果
6.1特征操作
3 .【镜像】方式复制（Mirror）
复制命令允许将选定的特征相对于选定的对称面 进行对称的复制操作，从而得到原特征的副本。
指定原特征与复制特征之间的尺寸关系
【独立】：复制特征的尺寸与原特征的尺寸相互独立，没用 从属关系。即原特征的尺寸发生了变化，新特征的尺寸不 会受到影响。
【从属】：复制特征的尺寸与原特征的尺寸之间存在关联。 即原特征的尺寸发生了变化 从属的。
第6章 实体特征的编辑
教学提示：直接创建的实体特征通常不能完全
符合设计的要求，这时就需要通过特征的编辑命 令来对特征进行编辑，同时也可以改变特征的参 照和定形、定位尺寸，大大增加了设计的灵活性。 编辑命令是建模过程中使用频率较高的特征操作 工具，可以实现特征的复制、镜像、阵列、群组 等。
教学要求：本章要求学生熟悉复制特征、镜像
在使用【镜像】复制特征的时候，需要确定两个 要素：其一是镜像对象，另外一个是镜像平面。
在选择镜像平面的时候，可以有两种方式，一是 选择几何模型上现有的平表面或基准平面，二是 在复制过程中建立一个新的基准平面。
6.1特征操作
镜像特征的操作过程如下：
选择现有的平面(平表面或基准平面)作为镜像平面
步骤1：选择菜单【编辑→特征操作】命令，打开【特征】菜单。
6.1特征操作
指定要复制的特征 【选取】：直接在图形窗口内单击选取要复制的原特征。 【所有特征】：选取模型的所有特征。 【不同模型】：从不同的模型中选取要复制的特征。只有
Creo 7.0基础教程 第5章 编辑特征-复制和陈列特征
增加角度尺寸
增加半径尺寸
增加高度尺寸
两方向增加尺寸
配套文件：5-3-2.prt
编辑特征-阵列特征-尺寸阵列
环形阵列也可以在圆柱面上进行
配套文件： 5-3-3.prt
编辑特征-阵列特征-方向阵列
方向阵列可以灵活地创建矩形阵列，而对原始特征没有限制
配套文件：5-3-4.prt
编辑特征-阵列特征-方向阵列
第5章 编辑特征
-复制和陈列特征
复制就是对原有特征进行复制，避免重复各种 参数的设置，陈列就是对特征进行按规律进行复 制排列。
编辑特征-复制特征
在CREO软件中，可以进行复制和粘贴，但要注意 的是CREO软件中复制、粘贴的是特征，可以是形状特 征也可以是工程特征，选择特征的方法一般在模型树中 选择，选择时按住CTRL可以同时选择多个特征，当然 我们也可以先对多个特征进行组合，然后选择组。选择 特征或组后点击复制，然后进行粘贴或选择意阵列特征的定 位尺寸，如果为线性尺寸（如图尺寸 80和30），则尺寸阵列为矩形阵列； 如定位尺寸为极轴尺寸（如图尺寸 100和30°）则尺寸阵列为环形阵列
编辑特征-阵列特征-尺寸阵列
对于尺寸标注是线性进行标注的则尺寸阵列是矩形阵列
具体分： • 单向尺寸阵列 • 单向多尺寸陈列（能在阵列的同时，改变阵列特征的尺寸） • 双向尺寸阵列 • 双向多尺寸阵列
编辑特征-复制特征-粘贴复制
用复制、粘贴进行复制 复制后相互之间是独立的，没有任何关系
配套文件： 5-2-1.prt
编辑特征-复制特征-选择性粘贴复制
用复制、选择性粘贴进行复制，仅图形的尺寸和注释有联系， 而放置的平面、位置尺寸之间没有联系，并且主体的形状尺寸的改 变影响副本的变换，但副本尺寸的修改并不影响主体
PROE 特征的编辑、修改
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0 实例教程
2．创建可变尺寸的阵列
实例4 创建阵列特征。 实例4 创建阵列特征。
图6-6 “fl_patten1,prt”文件阵列完成图形 文件阵列完成图形
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0 实例教程
⑴阵列的驱动方式有7种： 阵列的驱动方式有7
① “尺寸”驱动：就是使用每个方向上的尺寸来驱 尺寸”驱动： 动阵列， 系统默认的阵列驱动方式 的阵列驱动方式， 动阵列，是系统默认的阵列驱动方式，也是使用较 多的阵列方式。 多的阵列方式。 ②“方向”驱动：就是指定一个平面作为阵列增量 方向”驱动：就是指定一个平面作为阵列增量 指定一个平面作为 驱动方向，产生新的特征。 的驱动方向，产生新的特征。 驱动：通过围绕一选定轴旋转特征形成阵列。 轴旋转特征形成阵列 ③ “轴”驱动：通过围绕一选定轴旋转特征形成阵列。
6.3 编辑特征 编辑特征
实例：修改如图 所示的凸轮基圆的直径 高度。 如图6 直径和 实例：修改如图6-7所示的凸轮基圆的直径和高度。
图6-7 实例模型
修改尺寸完成之后，一定要执行“再生”命令， 修改尺寸完成之后，一定要执行“再生”命令， 修改才能成功。 修改才能成功。
总目录 章目录 返回 上一页 下一页
提示
①执行“编辑”|“阵列”命令， ②或者右击鼠标， 阵列” 执行“编辑”|“阵列 命令， 或者右击鼠标， 弹出的“快捷菜单”中执行“阵列”命令， 弹出的“快捷菜单”中执行“阵列”命令， ③或者单 编辑” 系统均会弹出“阵列” 击 “编辑”工具按钮 ，系统均会弹出“阵列” 操控面板，如图6 所示。 操控面板，如图6-5所示。
Pro/ENGINEER Wildfire 3.0 实例教程
2．创建可变尺寸的阵列
实例4 创建阵列特征。 实例4 创建阵列特征。
图6-6 “fl_patten1,prt”文件阵列完成图形 文件阵列完成图形
总目录 章目录 返回 上一页 下一页
Pro/ENGINEER Wildfire 3.0 实例教程
⑴阵列的驱动方式有7种： 阵列的驱动方式有7
① “尺寸”驱动：就是使用每个方向上的尺寸来驱 尺寸”驱动： 动阵列， 系统默认的阵列驱动方式 的阵列驱动方式， 动阵列，是系统默认的阵列驱动方式，也是使用较 多的阵列方式。 多的阵列方式。 ②“方向”驱动：就是指定一个平面作为阵列增量 方向”驱动：就是指定一个平面作为阵列增量 指定一个平面作为 驱动方向，产生新的特征。 的驱动方向，产生新的特征。 驱动：通过围绕一选定轴旋转特征形成阵列。 轴旋转特征形成阵列 ③ “轴”驱动：通过围绕一选定轴旋转特征形成阵列。
6.3 编辑特征 编辑特征
实例：修改如图 所示的凸轮基圆的直径 高度。 如图6 直径和 实例：修改如图6-7所示的凸轮基圆的直径和高度。
图6-7 实例模型
修改尺寸完成之后，一定要执行“再生”命令， 修改尺寸完成之后，一定要执行“再生”命令， 修改才能成功。 修改才能成功。
总目录 章目录 返回 上一页 下一页
提示
①执行“编辑”|“阵列”命令， ②或者右击鼠标， 阵列” 执行“编辑”|“阵列 命令， 或者右击鼠标， 弹出的“快捷菜单”中执行“阵列”命令， 弹出的“快捷菜单”中执行“阵列”命令， ③或者单 编辑” 系统均会弹出“阵列” 击 “编辑”工具按钮 ，系统均会弹出“阵列” 操控面板，如图6 所示。 操控面板，如图6-5所示。
第七章 新闻图片编辑 (《新闻编辑》PPT课件)
二、新闻漫画的类型
（四）国际新闻漫画
国际新闻漫画反映的内容应是近期发生在世界范围内的引人关注的 事件；它所要告诉读者的是漫画作者以及发表新闻漫画的媒体对此事的 评论、立场和观点。
案例： 2016年7月22日《中国日报》
的国际新闻漫画《何去何从？》， 形象地展示欧盟面临的多种危机以 及在危机面前无所适从的窘境。
表在《新民晚报》上。漫画用漫 画语言告诉读者，占世界人口四 分之一的中国加入世贸组织，是 一个中国与世界共赢的结果。
第三节 新闻漫画的编辑
二、新闻漫画的类型
（三）社会热点新闻漫画
中国目前正处于一个社会急剧变革的时期，科技教育、医疗卫生、 文化艺术、人口、环境等诸多方面都存在大量的社会热点。
第三节 新闻漫画的编辑
新闻编辑
第七章 新闻图片编辑
第七章 新闻图片编辑
第一节 新闻图片概说
◎新闻图片及其功能
◎新闻图片编辑应该注意的几对关系
第二节 新闻照片的编辑
◎新闻照片的定义、特征与功能 ◎新闻照片的题材与体裁
◎新闻摄影中数码及网络技术的运用
◎新闻照片的来源、选择与使用
◎新闻照片的说明六、新闻照片的编排
第三节 新闻漫画的编辑
《人民日报》2016年7月9日
第二节 新闻图片的编辑
六、新闻照片的编排
（三） 新闻照片与文字的组合
1.题图压衬
以新闻照片作衬底，把标题字压在照片之上，题目与照片合二为一，
二者相互映衬，相得益彰。
全压式
半压式
压边式
第二节 新闻图片的编辑
六、新闻照片的编排
（三） 新闻照片与文字的组合 2.文字嵌入
把文字嵌入新闻照片的挖空部分，使文字与新闻照片合二为一，在 版面中成为一个整体。
（四）国际新闻漫画
国际新闻漫画反映的内容应是近期发生在世界范围内的引人关注的 事件；它所要告诉读者的是漫画作者以及发表新闻漫画的媒体对此事的 评论、立场和观点。
案例： 2016年7月22日《中国日报》
的国际新闻漫画《何去何从？》， 形象地展示欧盟面临的多种危机以 及在危机面前无所适从的窘境。
表在《新民晚报》上。漫画用漫 画语言告诉读者，占世界人口四 分之一的中国加入世贸组织，是 一个中国与世界共赢的结果。
第三节 新闻漫画的编辑
二、新闻漫画的类型
（三）社会热点新闻漫画
中国目前正处于一个社会急剧变革的时期，科技教育、医疗卫生、 文化艺术、人口、环境等诸多方面都存在大量的社会热点。
第三节 新闻漫画的编辑
新闻编辑
第七章 新闻图片编辑
第七章 新闻图片编辑
第一节 新闻图片概说
◎新闻图片及其功能
◎新闻图片编辑应该注意的几对关系
第二节 新闻照片的编辑
◎新闻照片的定义、特征与功能 ◎新闻照片的题材与体裁
◎新闻摄影中数码及网络技术的运用
◎新闻照片的来源、选择与使用
◎新闻照片的说明六、新闻照片的编排
第三节 新闻漫画的编辑
《人民日报》2016年7月9日
第二节 新闻图片的编辑
六、新闻照片的编排
（三） 新闻照片与文字的组合
1.题图压衬
以新闻照片作衬底，把标题字压在照片之上，题目与照片合二为一，
二者相互映衬，相得益彰。
全压式
半压式
压边式
第二节 新闻图片的编辑
六、新闻照片的编排
（三） 新闻照片与文字的组合 2.文字嵌入
把文字嵌入新闻照片的挖空部分，使文字与新闻照片合二为一，在 版面中成为一个整体。
特征操作和特征编辑
目标 体
刀具 体
布尔操作
求交功能用于获取目标体和刀具体之间的相交部分。 单击“特征操作”工具条中的“求交”按钮，打开“求交”对话 框，在绘图区依次选择目标体和刀具体即可完成求交操作，如下 图所示。
目标 体
刀具 体
补片
通过“补片”操作，可以用一个片体面来替换原有的面，从而对 实体或片体的表面进行修补。
单击“特征操作”工具条中的“补片体”按钮，打开“补片”对 话框，在绘图区选取要进行补片操作的目标体，然后选取刀具片 体即可完成补片操作，如下图所示。
目标 体
刀具片体
凸起片体
使用“凸起片体”命令，可以使用实体令目标片体凸起，就像被冲 模一样。 单击“特征操作”工具条中的“凸起片体”按钮，打开“凸起片体” 对话框，在绘图区依次选取要凸起的片体和作为刀具的实体即可令 片体凸起，如下图所示。
拆分体
使用“拆分体”命令，可以利用已有的面、基准平面，或其他几 何体将目标体拆分成多个体。 单击“特征操作”工具条中的“拆分体”按钮，在绘图区指定要 拆分的体和拆分面，即可完成拆分体操作，如下图所示。
拆分面
要拆 分的 体
布尔操作
在UG中，用户可以对两个或多个实体进行求和、求差、求交等布尔 运算，从而合并实体、剪切实体，或者获取实体的交叉部分。
单击“特征操作”工具条中的“边倒圆”按钮，打开“边倒圆”对 话框，在绘图区选取要倒圆的实体边，然后设置圆角的半径即可完 成边倒圆操作。
边倒圆
利用“可变半径点倒圆角”方式，可以使进行倒圆操作的实体 边在指定点处具有指定的圆角半径值。
单击“特征操作”工具条中的“边倒圆”按钮，打开“边倒圆” 对话框，在绘图区选取要倒圆的实体边并设置相应的半径值，然 后指定要改变圆角半径的点和此点的圆角半径值，完成可变半径 点倒圆角操作。
特征建模.ppt
特征造型
1
特征造型
草图绘制是建立三维几何模型的基础，但 还属于二维CAD的范畴。SolidWorks的核心 功能是三维建模，其基本组成部分是实体特 征造型。
特征是一种具有工程意义的参数化的三维 几何模型，特征对应于零件的某一形状，是 三维建模的基本单元。
2
特征造型
特征可分为四类： 基础特征：完成最基本的三维几何造型任务。基 础特征包括拉伸、旋转、扫描、放样等类型。 附加特征：在基础特征之上的特征修饰，如抽壳、 倒角、筋等。 操作特征：针对基础特征和附加特征的整体操作， 如阵列、拷贝、移动等。 参考特征：建立其他特征的参考，如基准面、基 准轴等。参考特征辅助而不参入三维模型的生成
功能 将实体零件转化为薄壁结构 1、等厚度抽壳 ⑴单击 ⑵在属性管理器中设定壳体厚度 ⑶若没有选择抽壳对象，则对特征整体抽壳， 形成一个封闭的壳体。若选择一个或几个平 面，则移去选择的面，形成有开放面的壳体。
31
附加特征造型方法
2、多厚度抽壳 ⑴确定壳体基本厚度 ⑵确定移去的面 ⑶确定其他面的厚度
7
基础特征造型方法
步骤： ⑴绘制草图 ⑵单击 ⑶确定拉伸方向、拉伸终止条件（长度） ⑷拉伸时是否加斜度 ⑸是否生成薄壁 ⑹结束拉伸 ①在方向箭头上单击左键，再单击右键； ②用键盘输入拉伸长度后按回车键两次。
8
基础特征造型方法
2、拉伸切除 工具栏 菜单 插入－切除－拉伸 功能 采用拉伸的方法去除已有几何模型 操作步骤与拉伸凸台相同。 注意： ①薄壁特征在“凸台”与“切除”方式下的区 别。 ②“反侧切除”的作用
基准特征造型－参考几何体
二、基准轴 ⑴单击 ⑵在基准轴对话框中确 定基准轴的生成方式 ⑶在图形区中选择相 应的对象
1
特征造型
草图绘制是建立三维几何模型的基础，但 还属于二维CAD的范畴。SolidWorks的核心 功能是三维建模，其基本组成部分是实体特 征造型。
特征是一种具有工程意义的参数化的三维 几何模型，特征对应于零件的某一形状，是 三维建模的基本单元。
2
特征造型
特征可分为四类： 基础特征：完成最基本的三维几何造型任务。基 础特征包括拉伸、旋转、扫描、放样等类型。 附加特征：在基础特征之上的特征修饰，如抽壳、 倒角、筋等。 操作特征：针对基础特征和附加特征的整体操作， 如阵列、拷贝、移动等。 参考特征：建立其他特征的参考，如基准面、基 准轴等。参考特征辅助而不参入三维模型的生成
功能 将实体零件转化为薄壁结构 1、等厚度抽壳 ⑴单击 ⑵在属性管理器中设定壳体厚度 ⑶若没有选择抽壳对象，则对特征整体抽壳， 形成一个封闭的壳体。若选择一个或几个平 面，则移去选择的面，形成有开放面的壳体。
31
附加特征造型方法
2、多厚度抽壳 ⑴确定壳体基本厚度 ⑵确定移去的面 ⑶确定其他面的厚度
7
基础特征造型方法
步骤： ⑴绘制草图 ⑵单击 ⑶确定拉伸方向、拉伸终止条件（长度） ⑷拉伸时是否加斜度 ⑸是否生成薄壁 ⑹结束拉伸 ①在方向箭头上单击左键，再单击右键； ②用键盘输入拉伸长度后按回车键两次。
8
基础特征造型方法
2、拉伸切除 工具栏 菜单 插入－切除－拉伸 功能 采用拉伸的方法去除已有几何模型 操作步骤与拉伸凸台相同。 注意： ①薄壁特征在“凸台”与“切除”方式下的区 别。 ②“反侧切除”的作用
基准特征造型－参考几何体
二、基准轴 ⑴单击 ⑵在基准轴对话框中确 定基准轴的生成方式 ⑶在图形区中选择相 应的对象
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从属：复制后的特征尺寸与 原先的特征尺寸相关。完成复 制后，如果修改或重新定义原 始特征或复制特征的尺寸，另 一个特征的尺寸也相应随之改 变。
2020年10月7日
7
5.2.2 新参考方式复制
使用〖复制特征〗菜单中的【新参考】命令， 可以复制不同零件模型的特征，或同一零件 模型的不同版本的模型特征。使用“新参考” 方式进行特征复制时，需重新选择特征的放 置面与参考面，以确定复制特征的放置平面。
个模型，然后在该模型中选择要复制的特征。 若在步骤 中选择【选取】选项，则直接在图形窗口的模型中
选择要复制的特征即可。
2020年10月7日
9
定义复制后特征的尺寸。若在步骤 中选择【选取】作为特征的选 取方式，系统显示如图5-3所示的〖组可变尺寸〗菜单，在该菜单选择 要改变的尺寸。
若在步骤 中选择【不同模型】或【不同版本】进行特征的复制， 此时则会出现如图5-4所示的〖比例〗菜单，以定义复制特征的缩放比 例大小。
自继承：从继承特征中复制特 征。
2020年10月7日
6
在进行特征复制时， Pro/ENGINEER Wildfire允许 定义原始特征与复制特征之间 的附属关系，包括如下选项：
独立：复制后的特征尺寸与 原始的特征尺寸互相独立，彼 此无关。完成复制后，修改原 始特征的尺寸，不会影响复制 特征的尺寸。
图5-1 〖复制特征〗菜单
2020年10月7日
图5-1〖复制特征〗菜单
4
Pro/ENGINEER Wildfire提供以 下4种特征放置方法：
新参考：使用新的放置面与参 考面来复制特征。
相同参考：使用与原模型相同 的放置面与参考面来复制特征。
镜像：利用镜像的方式进行特 征复制。
移动：以“平移”或“旋转” 这两种方式复制特征。平移或旋 转的方向可由平面的法线方向或 由实体的边、轴的方向来定义。
在选择复制特征的参考面时，要使用如图5-2 所示的〖参考〗菜单。
替换：选择新的对象作为复制特征的参考。
相同：使用与原始特征相同的参考。
跳过：略过此参考特征的选择，去定义其 他参考特征。
参照信息：显示参考平面的相关信息。
图5-2 〖参考〗菜单
2020年10月7日
8
新参考复制特征的操作步骤如下：
2020年10月7日
11
步骤 1 打开练习文件 步骤 2 新参考方式复制孔特征
图5-6 打开模型
图5-7 高亮显示定位尺寸
图5-8 选择箭头指示的平面 作为孔的放置平面
2020年10月7日
12
图5-9 选择箭头指示的平面边 分别作为孔的参考边
2020年10月7日
图5-10 孔特征复制结果
13
5.2.3 相同参考方式复制
中文版Pro/ENGINEER Wildfire 3.0实用教程
第5章 编辑特征
湖南工学院
教学目标 理论学习 综合练习
2020年10月7日
1
5.1 教学目标
掌握知识：通过本章的学习，可使读者初步 掌握Pro/ENGINEER零件特征的操作方法， 为后续章节的学习奠定良好的基础。
重点学习：复制特征的各种方法、阵列的操 作方法、修改特征的方法和使用、隐含和删 除特征的方法、创建零件简化表示的方法。
像】选项。 确定特征的选择方式：【选取】或者【所有特征】。 明确特征与原始特征之间的从属关系：【独立】或者【从属】。 选择镜像的对象。若步骤 中选择【所有特征】，则被隐含或隐藏的特征
使用〖参考〗菜单，根据系统的提示依次选择相对于原始特征的参 考面或参考边，以确定复制特征的放置位置。
完成上述操作后，单击鼠标中键即可完成特征的复制。
图5-3 〖组可变尺寸〗菜单
2020年10月7日
图5-4 〖比例〗菜单
10
实例
使用“新参考”方式制作如图5-5所示的零件模型。
图5-5 制作的零件模型示例
放比例。 完成上述操作，单击鼠标中键完成特征的复制。
2020年10月7日
14
实例
本例制作如图5-11所示的零件模型。
图5-11 制作的零件模型
2020年10月7日
15
5.2.4 镜像方式复制
使用镜像方式，可对模型的若干特征进行镜像复制。该命令常用于建立对称 特征的模型。
镜像方式复制特征的操作步骤如下： 单击菜单【编辑】→【特征操作】选项，打开〖特征〗菜单。 单击〖特征〗菜单中的【复制】选项，打开〖复制特征〗菜单，单击【镜
2020年10月7日
5
确定特征放置的方式后，就要选 择复制的对象。Pro/ENGINEER Wildfire提供以下选择方式：
选取：在当前模型中选择要进 行复制的特征。
所有特征：复制当前模型中的 所有特征。
不同模型：复制不同零件模型 中的特征。
不同版本：复制同一个零件不 同版本模型的特征。
2020年10月7日
2
5.2 理论学习
关于复制 新参考方式复制 相同参考方式复制 镜像方式复制 移动方式复制 阵列
2020年10月7日
3
5.2.1 关于复制
单击菜单【编辑】→【特征操作】选 项，系统显示〖特征〗菜单，单击 〖特征〗菜单中的【复制】选项，系 统显示如图5-1所示的〖复制特征〗 菜单，该菜单可分为特征放置、特征 选择以及特征关系3大类，以下将介 绍各选项的意义以及它们的用法。特 征放置特征选择特征关系
使用〖复制特征〗菜单中的【相同参考】命令，复制的特征与原始特征 位于同一个平面。使用该复制方式，仅能改变复制特征的尺寸。
相同参考方式复制特征的操作步骤如下：
单击菜单【编辑】→【特征操作】选项，打开〖特征〗菜单。 单击〖特征〗菜单中的【复制】选项，打开〖复制特征〗菜单，单击
【相同参考】选项。 选择复制特征的选择方式：【选取】还是【不同版本】。 定义复制特征与原始特征的从属关系。 选择要复制的特征。 使用〖组可变尺寸〗菜单或〖比例〗菜单，定义复制特征的尺寸或缩
单击菜单【编辑】→【特征操作】选项，打开〖特征〗菜单。 单击特征菜单中的【复制】选项，打开〖复制特征〗菜单，单击
【新参考】选项。 选择特征的方式是【选取】、【所有特征】、【不同模型】还是
【不同版本】。 若在步骤 中选择【选取】作为特征的选取方式，则需定义复制
后特征与原始特征间的关系是【独立】，还是【从属】。 若在步骤 中选择【不同模型】或【不同版本】，则应选定一
2020年10月7日
7
5.2.2 新参考方式复制
使用〖复制特征〗菜单中的【新参考】命令， 可以复制不同零件模型的特征，或同一零件 模型的不同版本的模型特征。使用“新参考” 方式进行特征复制时，需重新选择特征的放 置面与参考面，以确定复制特征的放置平面。
个模型，然后在该模型中选择要复制的特征。 若在步骤 中选择【选取】选项，则直接在图形窗口的模型中
选择要复制的特征即可。
2020年10月7日
9
定义复制后特征的尺寸。若在步骤 中选择【选取】作为特征的选 取方式，系统显示如图5-3所示的〖组可变尺寸〗菜单，在该菜单选择 要改变的尺寸。
若在步骤 中选择【不同模型】或【不同版本】进行特征的复制， 此时则会出现如图5-4所示的〖比例〗菜单，以定义复制特征的缩放比 例大小。
自继承：从继承特征中复制特 征。
2020年10月7日
6
在进行特征复制时， Pro/ENGINEER Wildfire允许 定义原始特征与复制特征之间 的附属关系，包括如下选项：
独立：复制后的特征尺寸与 原始的特征尺寸互相独立，彼 此无关。完成复制后，修改原 始特征的尺寸，不会影响复制 特征的尺寸。
图5-1 〖复制特征〗菜单
2020年10月7日
图5-1〖复制特征〗菜单
4
Pro/ENGINEER Wildfire提供以 下4种特征放置方法：
新参考：使用新的放置面与参 考面来复制特征。
相同参考：使用与原模型相同 的放置面与参考面来复制特征。
镜像：利用镜像的方式进行特 征复制。
移动：以“平移”或“旋转” 这两种方式复制特征。平移或旋 转的方向可由平面的法线方向或 由实体的边、轴的方向来定义。
在选择复制特征的参考面时，要使用如图5-2 所示的〖参考〗菜单。
替换：选择新的对象作为复制特征的参考。
相同：使用与原始特征相同的参考。
跳过：略过此参考特征的选择，去定义其 他参考特征。
参照信息：显示参考平面的相关信息。
图5-2 〖参考〗菜单
2020年10月7日
8
新参考复制特征的操作步骤如下：
2020年10月7日
11
步骤 1 打开练习文件 步骤 2 新参考方式复制孔特征
图5-6 打开模型
图5-7 高亮显示定位尺寸
图5-8 选择箭头指示的平面 作为孔的放置平面
2020年10月7日
12
图5-9 选择箭头指示的平面边 分别作为孔的参考边
2020年10月7日
图5-10 孔特征复制结果
13
5.2.3 相同参考方式复制
中文版Pro/ENGINEER Wildfire 3.0实用教程
第5章 编辑特征
湖南工学院
教学目标 理论学习 综合练习
2020年10月7日
1
5.1 教学目标
掌握知识：通过本章的学习，可使读者初步 掌握Pro/ENGINEER零件特征的操作方法， 为后续章节的学习奠定良好的基础。
重点学习：复制特征的各种方法、阵列的操 作方法、修改特征的方法和使用、隐含和删 除特征的方法、创建零件简化表示的方法。
像】选项。 确定特征的选择方式：【选取】或者【所有特征】。 明确特征与原始特征之间的从属关系：【独立】或者【从属】。 选择镜像的对象。若步骤 中选择【所有特征】，则被隐含或隐藏的特征
使用〖参考〗菜单，根据系统的提示依次选择相对于原始特征的参 考面或参考边，以确定复制特征的放置位置。
完成上述操作后，单击鼠标中键即可完成特征的复制。
图5-3 〖组可变尺寸〗菜单
2020年10月7日
图5-4 〖比例〗菜单
10
实例
使用“新参考”方式制作如图5-5所示的零件模型。
图5-5 制作的零件模型示例
放比例。 完成上述操作，单击鼠标中键完成特征的复制。
2020年10月7日
14
实例
本例制作如图5-11所示的零件模型。
图5-11 制作的零件模型
2020年10月7日
15
5.2.4 镜像方式复制
使用镜像方式，可对模型的若干特征进行镜像复制。该命令常用于建立对称 特征的模型。
镜像方式复制特征的操作步骤如下： 单击菜单【编辑】→【特征操作】选项，打开〖特征〗菜单。 单击〖特征〗菜单中的【复制】选项，打开〖复制特征〗菜单，单击【镜
2020年10月7日
5
确定特征放置的方式后，就要选 择复制的对象。Pro/ENGINEER Wildfire提供以下选择方式：
选取：在当前模型中选择要进 行复制的特征。
所有特征：复制当前模型中的 所有特征。
不同模型：复制不同零件模型 中的特征。
不同版本：复制同一个零件不 同版本模型的特征。
2020年10月7日
2
5.2 理论学习
关于复制 新参考方式复制 相同参考方式复制 镜像方式复制 移动方式复制 阵列
2020年10月7日
3
5.2.1 关于复制
单击菜单【编辑】→【特征操作】选 项，系统显示〖特征〗菜单，单击 〖特征〗菜单中的【复制】选项，系 统显示如图5-1所示的〖复制特征〗 菜单，该菜单可分为特征放置、特征 选择以及特征关系3大类，以下将介 绍各选项的意义以及它们的用法。特 征放置特征选择特征关系
使用〖复制特征〗菜单中的【相同参考】命令，复制的特征与原始特征 位于同一个平面。使用该复制方式，仅能改变复制特征的尺寸。
相同参考方式复制特征的操作步骤如下：
单击菜单【编辑】→【特征操作】选项，打开〖特征〗菜单。 单击〖特征〗菜单中的【复制】选项，打开〖复制特征〗菜单，单击
【相同参考】选项。 选择复制特征的选择方式：【选取】还是【不同版本】。 定义复制特征与原始特征的从属关系。 选择要复制的特征。 使用〖组可变尺寸〗菜单或〖比例〗菜单，定义复制特征的尺寸或缩
单击菜单【编辑】→【特征操作】选项，打开〖特征〗菜单。 单击特征菜单中的【复制】选项，打开〖复制特征〗菜单，单击
【新参考】选项。 选择特征的方式是【选取】、【所有特征】、【不同模型】还是
【不同版本】。 若在步骤 中选择【选取】作为特征的选取方式，则需定义复制
后特征与原始特征间的关系是【独立】，还是【从属】。 若在步骤 中选择【不同模型】或【不同版本】，则应选定一
