机房防雷接地系统设计与原则
机房防雷接地保护系统
机房防雷接地保护系统一、为什么需要机房防雷接地保护系统？机房作为存放各种计算机设备和网络设备的地方，每天都在承载着巨大的数据量的传输和处理，任何瞬间断电和设备静电甚至闪电，都会对设备造成巨大的损失，损失不仅仅是经济上的，更会带来业务系统上的停摆瘫痪等问题。
因此，机房安全防护对于整个企业的发展是至关重要的，其中机房防雷接地保护系统是机房安全防护的重要环节。
二、什么是机房防雷接地保护系统？机房防雷接地保护系统是一种对机房进行综合安全防护的系统，其中包括了机房的接闪电击、浪涌电流、静电干扰和电磁辐射等多种不同的保护机制，该系统可以保证机房内的各个设备的安全稳定运行，同时可以防止由于雷电击中机房导致的火灾或人员伤亡等意外。
机房防雷接地保护系统主要包括两个部分：1.机房防雷保护系统机房防雷保护系统是指安装在机房内的防雷设备，能有效地吸收软硬件的雷击干扰，保护各种设备免受雷电影响。
该系统的主要功能包括：•防止雷电击中机房当发生雷电击中机房时，该设备能迅速地被吸收并转移电能，使其对机房产生的影响降到了最小。
•放电治理机房防雷保护系统还可以治理机房内的静电、漏电等因素，在设备内部累积的静电及周围环境中的漏电等问题上起到了非常好的保护作用。
•干扰抑制在高频电路和信号线中，线路相互干扰也是非常常见的，通过机房防雷保护系统的干扰抑制功能，可以大大减少互相干扰产生的问题。
2.机房接地保护系统机房接地保护系统是指机房内防雷设备的接地装置，能将机房内所有电器设备接地，防止电流绕路引起的电漏电流问题，保障工作安全。
机房接地保护系统的功能主要体现在以下几个方面：•保机房设备的电源安全机房内的设备由于电池的原因无权限于接地保护，使用机房接地保护系统可以保护机房内所有电器设备的电源安全。
•防止接地电磁干扰机房中设备数量众多，且部分设备与其他设备共用电源线，如果不进行接地保护，将可能会对周围设备产生电磁干扰，非常影响机房设备的运行。
防雷接地设计要求
1.防雷接地设计要求1.1.直击雷的防护机房所在大楼已有避雷针、避雷带等外部防雷设施，不再作外部防雷补充设计。
如之前无直击雷防护，需在机房顶层做避雷带或是避雷网。
1.2.电源系统的防雷1）、对于网络集成系统的电源线防护，首先，进入系统总配电房的电源进线，应采用金属铠装电缆敷设，电缆铠装层的两端应良好接地；如果电缆没有铠装层，则就将电缆穿钢管埋地，钢管两端接地，埋地的长度应不小于15米。
由总配电房至各大楼的配电箱以及机房楼层配电箱的电力线路，均应采用金属铠装电缆进行敷设。
这样可以大大减少电源线感应过电压的可能性。
2）、在电源线路上安装电源防雷器，是必不可少的防护措施。
根据IEC防雷规范中有关防雷分区的要求，将电源系统分为三级保护。
●在各大楼的总配电箱安装通流容量为60KA~80KA的二级电源防雷箱（如ZS150E-300）；●在机房的重要设备（如交换机、服务器、UPS等）的电源进线处安装通流容量20~40KA的三级电源防雷器（如ZSPDTT20KC/2）；●在机房控制中心硬盘刻录机及电视墙设备电源处用插座式防雷器(如FACP-10)所有防雷器均应良好接地。
选用防雷器要注意接口的形式和接地的可靠性，重要场所应设置专用的接地线，切不可将防雷接地线与避雷针接地线并接，且要尽量远离、分开入地。
1.3.机房等电位连接在机房防静电地板下，沿着地面上布置40*3紫铜排，形成闭合环接地汇流母排。
将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统设备的外壳，以及对防静电地板下的隔离架进行多点等电位接地就进至汇流排。
并采用等电位连接线4-10mm2铜芯线螺栓紧固的线夹作为连接材料。
同时在机房找出建筑物主钢筋，经测试确与避雷带连接良好，用14mm镀锌圆钢通过铜铁转换接头将接地汇流母排与之连接起来。
形成等电位。
采用联合接地网，目的是消除各地网之间的电位差，保证设备不因雷电的反击而损坏。
浅谈通信机房接地装置的设计与施工
浅谈通信机房接地装置的设计与施工摘要：文章介绍了通信机房接地装置的设计原则与施工方法关键词：通信机房，接地装置，防雷现代通信设备的电子化、集成化、智能化，特别是数字通信技术的发展，使得这些通信设备对雷电特别敏感，因雷电冲击而损坏设备的事件时有发生，并造成了非常巨大的损失，通信机房雷电防护的问题显得日益突出。
因此，机房中的接地非常重要，良好的接地是设备免遭电磁干扰、雷电干扰和其他干扰的保证。
1 通信机房接地装置的设计原则1.1 通信线路和通信机械接地，是为防雷、防强电、防电磁感应，防电腐蚀，防通信干扰，以及作为通信正常工作和保护人身安全而设。
1.2 通信机械室的各种接地系统（包括联合接地，保护接地、防雷接地，以及各种自然接地体等）有两种设置方式（即分设方式与合设方式），但每处只允许一种设置方式。
1.3 引入电源室的交流电源线，在室外应装置相应的低压避雷器及防护横向电压的设备。
1.4 接地体（包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等），地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体（包括地下的引接线）应采用镀锌钢材、铸钢材、铜材或石墨电极；②减少联合接地系统的直流工作电流；③保护接地系统应没有直流或交流电流；④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加绝缘措施；⑤两种不同的金属线（或金属排）连接时，应尽量采用熔接，保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。
1.5 接地体的引线不允许采用钢管保护，应采取绝缘措施。
1.6 采用分设接地方式时应作到：①各种地下接地体、地下裸引线之间的距离应＞20m，接地装置埋设地点应设地线桩。
②在电源室内应分别装设保护接地排和联合接地排。
③接地系统的室外引接导线与房屋避雷泄流线的空间距离：当房屋高度在30m及以下时，一般应＞2m。
1.7 联合接地系统应按机械室分类接入联合接地排，连接处所如下：①各种直流电源母线需接地的一极；②引入架，试验架，引入试验架，测量台、试验台的测试用地，以及测试仪表的接地；③各机械室不接入交流电源的金属机架（电源室的直流配电屏机架不应接地）；④电报机械和自动电话中继器的工作接地；⑤引入电缆的绝缘金属护套，配线电缆的金属屏蔽层；⑥各通信机械室的保安避雷器（包括放电间隙，避雷器等）；⑦容易产生噪声干扰的盘架单独接地。
数据中心机房防雷接地系统施工方案
数据中心机房防雷接地系统施工方案一、背景二、施工方案1.项目概述本方案旨在为数据中心机房提供稳定的防雷接地系统，以减少雷击风险，保护设备和数据安全。
2.系统设计考虑到数据中心机房的特殊需求，防雷接地系统应满足以下要求：（1）接地电阻小于3欧姆，以提供最佳接地效果。
（2）具备一定的保护能力，能吸收和分散雷电能量。
（3）设置过流保护装置，以防止雷击导致的过电压对设备的影响。
（4）合理设计系统结构，并设置良好的接地装置，以确保系统的可靠性。
3.施工过程（1）确定机房的主要接地位置：通常情况下，机房的主要接地位置是设备房的地基。
根据实际情况，确定合适的接地位置。
（2）选择合适的接地材料：接地材料应具备较低的电阻和良好的导电性能，如镀锌钢材、铜材等。
（3）进行接地装置的施工：根据设计方案，将接地材料与设备房地基进行连接，确保接地装置与地基紧密结合，接触良好。
（4）安装过流保护装置：根据具体情况，选择合适的过流保护装置，并将其安装在合适的位置，以防止过电压对设备的影响。
（5）检测和测试：完成接地系统的施工后，进行全面检测和测试，确保接地电阻符合要求，系统运行正常。
4.施工材料和工具（1）接地材料：镀锌钢材、铜材等。
（2）接地装置：接地极、接地网等。
（3）过流保护装置：过电压保护器、电流保护器等。
（4）工具：焊接设备、钳子、锤子、螺丝刀等。
5.施工安全（1）施工人员必须具备相关电气安全知识，遵守相关的安全操作规程。
（2）在施工现场必须设置明显的安全警示标志，并落实相关的安全措施。
（3）在施工过程中，保持清洁整洁，确保施工现场没有杂物和积水。
三、总结数据中心机房的防雷接地系统是保障设备和数据安全的关键环节，必须认真施工和测试，确保接地效果和系统的可靠性。
此方案提供了一种可行性和有效性的施工方案，以适应不同数据中心机房的需求。
在施工过程中，务必遵守相关的安全操作规程，确保施工的安全和质量。
机房防雷接地工程方案
机房防雷接地工程方案1. 项目概况本方案针对某通信运营商位于城市中心的机房进行防雷接地工程设计，机房建筑面积1000平方米，内设有各种通信设备、服务器和电力设备，是通信运营商的核心设施之一。
由于机房位于城市中心，雷电活动频繁，因此必须做好防雷接地工程，保证机房设备的安全和通信的可靠性。
2. 接地系统设计2.1. 外部闪电防护外部闪电防护是机房防雷接地工程的首要任务，主要是通过设置避雷带和接地装置，将大气中的雷电荷引到地下安全释放。
由于机房建筑面积较大，为了增加避雷带的覆盖范围，特别是在机房屋顶设置了多组避雷带，以确保全面覆盖机房建筑。
在避雷带与接地装置之间设置了深埋接地体，保证了雷电荷的有效引流和安全释放。
2.2. 机房内部接地机房内部接地主要是为了保护机房内的设备免受雷击的影响，采用等电位接地的设计方案。
通过在机房内部设置多个接地装置，构建起良好的等电位网，保证了各设备之间的等电位连接，有效地消除了因接地不良导致的设备损坏和通信故障。
3. 接地系统建设3.1. 接地体建设接地体的建设是机房防雷接地工程的重点和难点，为了保证接地效果，需要选择合适的接地体材料和施工工艺。
在该项目中，选择了铜材料作为接地体的主要材料，通过专业的铜接地网施工队伍进行施工，保证了接地体的质量和可靠性。
3.2. 避雷带安装避雷带的安装是机房防雷接地工程的关键环节，为了保证避雷带的覆盖范围和安全性，需严格按照设计方案进行避雷带的安装。
在该项目中，按照设计方案设置了多组避雷带，采用了专业的安装设备和施工工艺，保证了避雷带的安装质量和效果。
4. 接地系统检测4.1. 接地电阻测试接地系统建设完成后，需要进行接地电阻测试，以确保接地效果符合要求。
在该项目中，采用了专业的接地电阻测试仪器进行接地电阻测试，测试结果表明，接地电阻符合设计要求，接地效果良好。
4.2. 等电位测试为了保证机房内部设备的等电位连接效果，需进行等电位测试。
在该项目中，采用了专业的等电位测试仪器进行等电位测试，测试结果表明，机房内部设备之间的等电位连接良好，有效地保证了设备的安全性和通信的可靠性。
机房防雷接地方案
机房防雷接地方案1. 引言在现代社会中，计算机和通信设备已经成为了人们工作和生活的重要组成部分。
然而，雷电活动对机房设备造成的威胁不容忽视。
因此，机房应该采取合适的防雷接地方案，确保设备的安全运行，并最大限度地减少损失。
2. 防雷接地原理防雷接地是指将机房内的设备与地面之间建立起良好的电气连接，以便将雷击电流迅速引入地下，从而降低设备受雷击的概率和受到的损坏。
接地系统起到了稳定电压和防止电击的作用。
防雷接地方案的关键在于：•设备接地系统的合理设计和布置。
•地面的选择和处理，以确保良好的接地效果。
•接地设备的正确安装和维护。
3. 机房防雷接地方案的步骤3.1 需求分析和设计在制定机房防雷接地方案之前，需要进行需求分析和设计。
这可以包括以下步骤：1.确定机房内各种设备的雷电防护等级。
2.确定机房周围的地形和土壤情况。
3.综合考虑机房的实际情况，确定机房的防雷接地方案。
3.2 接地系统的设计和布置接地系统是机房防雷接地方案的核心部分。
它包含以下主要元素：1.外部接地系统：将机房与地面之间的大地电极相连。
通常使用垂直接地针或者水平接地网，以提供良好的接地效果。
2.内部接地系统：将机房内各种设备与外部接地系统相连。
这包括设备接地网、设备接地极等。
3.接地导线：负责将各个接地系统之间进行连接，确保接地的连续性。
3.3 地面处理地面处理是保证机房接地效果良好的关键。
合适的地面处理能够改善地面的电阻，增加接地效果。
地面处理的方法包括：1.地面湿化：通过喷洒水或者安装地下水系统，增加地面湿度，从而降低地面电阻。
2.地面增加导电物质：在地面上撒布导电物质，如盐水等，以提高地面的导电性能。
3.地面加宽：扩大地面的面积，增加接地的有效面积。
3.4 接地设备的安装和维护在机房防雷接地方案实施后，接地设备的正确安装和维护是确保接地系统有效运行的关键。
安装和维护接地设备时需要遵守以下注意事项：1.设备接地导线的选择和布置应符合相关标准和规范。
一个实例全面讲解机房如何做防雷接地
一个实例全面讲解机房如何做防雷接地关于防雷接地这一部分介绍的比较少。
下面我们就重点介绍一下防雷接地知识。
对于机房的接地，我们平时主要是参考三个规范比较多。
《数据中心设计设计规范》（GB 50174）《建筑物防雷设计规范》（GB 50057）《建筑物电子信息系统防雷技术规范》（GB50343）本期我们来通过一个实例，详细了解机房如何做防雷接地？一、为什么要做防雷接地？计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。
从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。
为此采取的防范原则是“整体防御、综合治理、多重保护”。
力争将其产生的危害降低到最低点。
三、机房防雷接地系统设计一、防雷设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。
中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。
目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。
防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。
网络机房防雷接地技术最全设计方案
网络机房防雷接地技术最全设计方案网络机房是现代信息化建设中不可或缺的一环，机房的正常运行需要保证其设备的稳定供电和可靠的传输通道。
然而，雷击是机房设备的潜在威胁之一，因此网络机房的防雷接地技术非常重要。
接下来，我将为您提供一个网络机房防雷接地技术的全面设计方案。
1.地网设计网络机房的地网是防止雷电入侵的基本防护措施。
地网应由保护接地体、机柜及设备接地线、大地网等组成。
保护接地体通常采用规模较大的接地体，如接地线圈，埋入地下降压。
机柜及设备接地线通过合理铺设，将机柜与地网相接。
大地网是由进入机房周围的接地电阻体组成，它能够将雷击电流迅速引到大地中。
2.避雷针引导线安装避雷针是网络机房中常见的防雷设备之一、通过避雷针接地引导线将避雷针与地网连接在一起，实现快速消散雷击，减少对机房设备的影响。
避雷针应安装在机房屋顶中心处，并保持与接地系统的良好连接。
3.雷电监测系统雷电监测系统是实时监测雷电活动的关键设备。
它可以通过检测雷电电磁信号、电场变化等，提前预警并采取措施进行防护。
雷电监测系统应具备高灵敏度和可靠性，并与机房的自动监控系统相连接，实现实时反馈并触发应急预案。
4.电磁防护设计网络机房内的设备往往对电磁干扰非常敏感，因此电磁防护也是防雷接地技术的重点之一、首先，对重要设备进行有效的屏蔽设计，如金属屏蔽箱、屏蔽门等。
其次，合理规划设备布局，避免电磁干扰相互影响。
同时，选用符合国际电磁兼容标准的设备，降低不同设备之间的电磁干扰。
5.人员培训与安全意识防雷接地技术的应用离不开机房人员的正确操作和安全意识。
相关人员需要接受专业的培训，掌握防雷接地技术的原理和操作方法，并保持安全警觉。
同时，机房应设置防雷接地技术操作规程，明确操作流程和安全注意事项，加强人员的防雷技能培养。
综上所述，网络机房防雷接地技术的全面设计方案应包括地网设计、避雷针引导线安装、雷电监测系统、电磁防护设计和人员培训与安全意识等内容。
这样的方案可以有效地保障网络机房的设备安全，提高网络运行的可靠性和稳定性。
机房防雷设计标准要求是什么
机房防雷设计标准要求是什么机房防雷设计标准要求是指在机房设计和建造过程中，保证机房设施及设备免受雷击的相关规定和要求。
以下是机房防雷设计标准的要求：1. 场地选择：机房应尽量远离高耸的建筑、大型金属结构和雷击频率高的区域，如高压输电线路、电线杆等。
场地周围不应有大面积的水体和植被。
2. 地下结构：地下室的墙壁和天花板应使用导电材料，墙壁和天花板的导电性能应符合相关国家标准。
地下室内的设备、线缆和管道应进行综合接地，确保接地电阻满足要求。
3. 外包结构：机房外墙、屋顶、天窗等部位应采用金属材料，或使用金属网进行覆盖，确保机房外部结构具有良好的导电性能，并与综合接地系统有效连接。
4. 设备保护：机房内的电力系统、通信设备、计算机设备等重要设备应设置过压保护装置和跳闸保护装置。
设备的接地应符合相关标准，确保接地电阻合格。
5. 雷电防护装置：机房应设置适当的防雷装置，包括外部和内部的防雷装置。
外部防雷装置包括针尖接地装置、避雷网等，用于对外部雷击进行引导和排除；内部防雷装置包括防雷接地网、避雷设备等，用于避免内部设备受到雷击影响。
6. 雷电接地系统：机房的雷电接地系统应符合相关标准，接地电阻应满足要求。
接地系统的设计应合理布置，包括地网、接地体、接地极等。
地网需要与机房内的各种电气设备、金属结构进行连接，确保接地系统的连续性。
7. 综合电磁兼容性：机房设计应考虑综合电磁兼容性，避免电磁干扰对设备和系统的影响。
包括减小电磁场的辐射强度、降低设备的敏感性以及采取屏蔽措施等。
8. 监测和维护：机房防雷装置的运行状态应进行监测和维护，定期检查接地系统、防雷设备的连接状态、接地电阻等参数，确保其有效性和可靠性。
综上所述，机房防雷设计标准要求主要包括场地选择、地下结构、外包结构、设备保护、雷电防护装置、雷电接地系统、综合电磁兼容性以及监测和维护等方面。
通过合理的设计和布置，可以保证机房设施及设备的安全可靠性，有效防止雷击损坏。
机房防雷设计标准要求有哪些
机房防雷设计标准要求有哪些机房防雷设计标准要求主要包括以下几个方面：1. 防雷设计标准：机房防雷设计需符合相关的国家标准和规范，如《建筑物防雷设计规范》（GB 50057-2010），《雷电防护技术导则》（GB/T 18006-2010）等。
这些标准规范了机房防雷的基本要求和技术指标。
2. 接闪装置：机房顶部需设置接闪装置，用于吸收和放电由雷电引发的大电流，确保机房内设备和人员的安全。
接闪装置的种类和数量需根据机房的具体情况来确定。
3. 接地系统：机房内的电气设备和金属结构都需良好接地，以保证电流通过良好的接地系统安全排放到地面。
接地系统需符合国家标准要求，并采用符合标准的导体和接地装置。
4. 包围网及金属结构的防雷设计：机房的外墙需设置带有良好导电性的包围网，以便于将雷击过电流排放到地面。
机房的金属结构也需考虑防雷设计，如设置金属导体，并保持导电体间的良好连接。
5. 设备防护：机房内的设备需采取相应的防护措施，以避免雷电引起的设备故障。
这些措施可以包括防雷接地线、防雷电源、防雷保护装置等。
6. 避雷针：机房建筑物的屋顶上需设置避雷针，以提供额外的防护措施。
避雷针可有效引导雷电电流，减少对机房的直接影响。
7. 防雷耐受性测试：机房防雷设计完成后，需要进行防雷耐受性测试，以验证设计的有效性和合格性。
测试可以采用雷击试验等方法，检测机房内设备在雷电影响下的可靠性和稳定性。
8. 维护与管理：机房防雷设计后，还需建立相应的维护和管理机制，定期检查和维护防雷设备和系统，确保其正常工作和可靠性。
总之，机房防雷设计标准要求通过合理的接闪装置、接地系统、包围网、设备防护等措施，有效预防雷电对机房设备和人员的伤害，保障机房的正常运行和安全性。
(完整版)机房接地规范
机房接地规范接地系统是机房环境的重要组成部分，它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。
接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。
接地系统的电阻主要由接地体附近的土壤电阻所决定。
如果土壤电阻率较高，无法达到接地电阻小于4欧姆的要求，就必须采用人工降低接地电阻的方法。
1、机房接地系统设计目标在采用分散接地方式时，接地电阻要求如下：（1）工作接地电阻≤2Ω（2）保护接地电阻≤4Ω（3）防雷接地电阻≤10Ω我公司接地系统要求：1、计算机系统直流直接接地电阻小于4欧姆2、计算机系统直流联合接地电阻小于1欧姆3、交流工作接地系统接地电阻小于4欧姆4、计算机系统安全保护接地电阻和静电接地小于2欧姆5、防雷保护接地系统接地电阻小于2欧姆2、接地的种类工作接地：利用大地作为工作回路的一条导线保护接地：利用大地建立统一的参考电位或起屏蔽作用，以使电路工作稳定、质量良好，特别是保证设备和工作人员的安全。
重复接地：将零线上的多点与大地多次作金属性连接。
静电接地：设备移动或物体在管道中移动，因摩擦产生静电，它聚集在管到、容器和贮藏或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。
作了静电接地，静电一旦产生，就导入地中，以消除其聚集的可能。
直流工作接地（也称逻辑接地、信号接地）：计算机以及一切微电了设备，大部分采用CMOS集成电路，工作于较低的直流电压下，为使同一系统的电脑、微电子设备的工作电路具有同一"电位"参考点，将所有设备的"零"电位点接于同一接地装置，它可以稳定电路的电位，防止外来的干扰，这称为直流工作接地。
防雷接地：为使雷电浪涌电流泄入大地，使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害，所有建筑物、电气设备、线路、网络等不带电金属部分、金属护套、避雷器以及一切水、气管道等均应与防雷接地装置作金属性连接。
机房防雷接地系统设计方案
机房防雷接地系统方案一、前言 (2)二、方案设计依据： (2)三、防雷设计思路 (3)四、电源防雷 (5)五、接地系统 (5)（1）、计算机机房接地系统 (5)（2）、机房内等电位接地具体做法： (5)（3）、交流工作地 (6)（4）、安全保护地 (6)六、防雷保护地 (6)七、防雷设计方案 (7)（1）、直击雷的防护 (7)（2）、电源系统的防雷 (7)（3）、信号系统的防雷 (8)（4）、机房等电位连接 (9)（5）、接地网制作设计 (10)一、前言随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。
二、方案设计依据：1．GB50174－93《电子计算机机房设计规范》2．GB50057－94《建筑物防雷设计规范》3．GB50054－95《低压配电设计规范》4．GA173－1998《计算机信息系统防雷保安器》5．GB3482－3483－83《电子设备雷击试验》6．IE1312－1∶1995《雷电电磁脉冲的防护通则》7．ITU.TS.K20∶1990《电信交换设备耐过电压和过电流能力》 8．ITU.TS.K21∶1998《用户终端耐过电压和过电流能力》三、防雷设计思路由于网络集成系统防护点多、面广，因此，为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度，应从整体防雷的角度来进行防雷方案的设计。
现在都采取综合防雷，综合防雷设计方案应包括两个方面：直击雷的防护和感应雷的防护，缺少任何一方面都是不完整的，有缺陷的和有潜在危险的。
防雷及接地系统设计准则
1.4 当防雷及等电位采用共同接地时，接地电阻应按各系统中的要求的最小值设置（≤1Ω）。
1.5 分层机电设备接地，兹分为水泵、配电盘、强弱电间、桥架及母线、3大运营商机房、外露风机及冷却水塔、发电机等。
1.6 弱电设备指建物内外监控设备浪涌保护，及室外立柱监控设备防雷保护。
二 建筑物本体防雷设计
2.1 接地体的设置类型：①筏板或箱形基础，②独立基础，③桩基。
表2.2 雷区防护分区 LPZ0A区 电磁场没有衰减，各类物体都可能遭到直接雷击，属于完全暴露的不设防区。 LPZ0B区 电磁场没有衰减，各类物体很是遭受直接雷击，属于充分暴露的直击雷防护区。
LPZ1区
由于建筑物的屏蔽措施，流经各类导体的雷电流比直击雷防护区LPZOB区进一步 减小，电磁场得到了初步的衰减，各类物体不可能遭受直接雷击。
2.7 屋顶彩灯或屋顶外轮廓照明装置的设计的原则
2.7.1 屋顶照明装置应设有防雷保护装置，同时其线路必须穿金属管。
2.7.2 供屋顶照明用配电盘内需设浪涌保护器，并就近与防雷装置连接。
三 分层机电设备等电位设计
3.1 一般规定
3.1.1
总等电位由紫铜板制成，应将建筑物内保护干线、接地干线、设备进线总管、建筑物金属构件、集中采暖季空调系统的升压管等导 电体进行连接，总等电位联结均采用各种型号的等电位卡子，不允许在金属管道上焊接。
2.2.2
规格：当钢筋≥φ16时，应利用两根钢筋(绑扎或焊接)作为一组引下线；当钢筋≥φ10时，应利用四根钢筋(绑扎或焊接)作为一组引下 线。
2.2.3 室外需接地的设备：外墙引下线在地坪下0.8~1m处用40X4或φ12mm镀锌导体引出与室外接地线焊接，并作防腐处理。
2.2.4
机房防雷接地规范
机房防雷接地规范机房是电子设备集中运行的地方，其正常的运行依赖于稳定的电力供应和良好的接地系统。
在机房的设计和建设过程中，对机房的防雷接地系统有一定的规范要求，以确保机房设备和运行的安全稳定。
一、机房防雷接地的重要性机房设备通常需要连接到大地接地系统，以保护设备和人员不受雷电等自然灾害的影响。
机房防雷接地系统的设计和施工需要遵循一定的规范，以确保接地系统的有效性和安全性。
二、机房防雷接地规范的要求1. 接地系统的设计应符合国家和地方规范的要求，以确保接地系统的有效性和安全性。
2. 机房的防雷接地系统应采用独立的接地系统，与建筑物的接地系统分开设计和施工。
3. 机房防雷接地系统应包括主体接地和附属接地两部分，主体接地用于机房设备的接地，附属接地用于保护人员的接地。
4. 主体接地系统应采用电气金属管或埋地铜排作为主要接地导体，接地导体的规格和材料应符合相关规范的要求。
5. 机房防雷接地系统的接地导体应按照规定的间距布置，以确保接地系统的均匀性和有效性。
6. 机房防雷接地系统的接地电阻应满足规范要求，通常要求接地电阻小于10欧姆。
7. 机房防雷接地系统应定期检测和维护，以确保接地系统的正常运行。
8. 机房防雷接地系统的接地电缆应使用优质的电缆材料，接地电缆的连接应牢固可靠。
9. 机房防雷接地系统的绝缘测试应按照规范要求进行，以确保接地系统的绝缘性能。
10. 机房防雷接地系统的施工和验收应按照规范要求进行，施工过程中应采取相应的安全措施，确保施工人员的安全。
三、机房防雷接地规范的意义1. 机房防雷接地规范的要求可以指导机房的设计和建设，确保机房的防雷接地系统符合相关标准要求，以确保机房设备和运行的安全稳定。
2. 机房防雷接地规范的要求可以提高机房设备的使用寿命，减少设备的损坏和维修费用。
3. 机房防雷接地规范的要求可以保护机房内的人员安全，减少因雷电等自然灾害导致的人员伤亡。
4. 机房防雷接地规范的要求可以提高机房的运行效率，减少机房设备的故障，提高信息系统的可靠性和稳定性。
机房防雷及安全接地系统解决方案
机房防雷及安全接地系统解决方案1、概述随着科学技术的迅猛发展，设备电子化的步伐在不断地加快，电子设备（包括计算机）已被广泛地应用于各行各业中，人类对电子设备尤其是计算机设备的依赖越来越严重。
而电子元器件的微型化、集成化程度越来越高，各类电子设备的耐过电压能力下降，遭雷电和过电压破坏的比例呈不断上升的趋势，对设备与网络的安全运行造成严重威胁。
雷电是一种随机的自然现象，它具有极大的破坏力，对人类的生命、财产安全造成巨大的危害。
随着电子技术的快速发展，集成电路对电压和电流脉冲的敏感程度越来越高。
特别是近两年，全球气候不稳定，雷电灾害较以往更加频繁。
除了直接雷击的影响外，90%以上是由于感应雷击造成的。
雷电引起的冲击电压和电流成为网络设备损坏、人员伤亡、通信中断的又一主要因素。
所以，建立一整套完善而又易于操作的防雷系统，以保证电子设备和人身的安全是十分必要的。
接地系统是涉及多方面的综合性信息处理工程,是计算机机房建设中的一项重要内容，不仅影响到计算机设备本身的正常运行，而且还直接关系到计算机设备和工作人员的安全。
接地系统是否良好是衡量一个机房建设质量的关键性问题计算机接地系统是为了消除公共阻抗的耦合，防止寄生电容耦合的干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。
如果接地与屏蔽正确的结合起来，是在抗干扰设计上最经济而且效果最显著的一种，因此，为了能保证计算机系统安全、稳定、可靠的运行，保证设备、人身的安全，针对不同类型计算机的不同要求，应设计相应的接地系统。
2、机房电源系统防雷设计防止由电源线侵入的感应雷破坏机房信息系统，应在电源线路引入的配电箱处装设过电压保护器。
主级防雷：在机房配电箱电源进线处安装高容量防雷器，当感应雷袭来时，主级防雷器可迅速被击穿，将雷击高压浪涌就近泄入大地，从而保护机房设备。
次级防雷：为了防止雷电残压侵入设备，在设备电源线进线处安装小容量防雷器或防雷插座，可进-步减小感应雷电的影响，保护电子设备免受损坏。
机房防雷接地规范与防雷接地方式
机房防雷接地规范与防雷接地方式，你知道吗机房防雷接地规范要求.前言。
嘿，知道吗？原来机房与雷电有着密切的关系哦，一般机房都会采取防雷措施的，到底雷电对机房的影响有多大，一般机房是如何防雷的？今天，就让小编给大家普及普及吧！雷电的描述。
雷电是由天空中云层间的相互高速运动、剧烈磨擦，使高端云层和低端云层带上相反电荷。
此时，低端云层在其下面的大地上也感应出大量的异种电荷，形成一个极大的电容，当其场强达到一定强度时，就会产生对地放电，这就是雷电现象。
在气象学中，常用雷暴日数、年平均雷暴日数、年平均地面落雷密度，来表征某个地方雷电活动的频繁程度和强度。
此外，也使用年雷闪频数来评价雷电活动,它是指1000 平方公里范围内一年共发生雷闪击的次数。
大量观测统计资料表明，一个地区的雷闪频数与雷暴日数成线性关系。
通常，建筑行业的防雷，更多的注重。
雷暴日的多少；航空、航海、气象、通信等行业越来越关心年雷闪频数的多少。
我国一般按年平均雷暴日数将雷电活动区分为少雷区（<15 天）、中雷区（<15—40天）、多雷区（>41—90 天）、强雷区（>90 天）。
我国的雷电活动，夏季最活跃，冬季最少。
全球分布是赤道附近最活跃，随纬度升高而减少，极地最少。
雷电的破坏。
雷电的破坏主要是由于云层间或云和大地之间以及云和空气间的电位差达到一定程度（25—30kV/cm ）时，所发生的猛烈放电现象。
通常雷击有三种形式，直击雷、感应雷、球形雷。
直击雷是带电的云层与大地上某一点之间发生迅猛的放电现象。
感应雷是当直击雷发生以后，云层带电迅速消失，地面某些范围由于散流电阻大，出现局部高电压，或在直击雷放电过程中，强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压、而发生闪击现象的二次雷。
球形雷是球状闪电的现象。
1）、直击雷破坏；当雷电直接击在建筑物上，强大的雷电流使建（构）筑物水份受热汽化膨胀，从而产生很大的机械力，导致建筑物燃烧或爆炸。

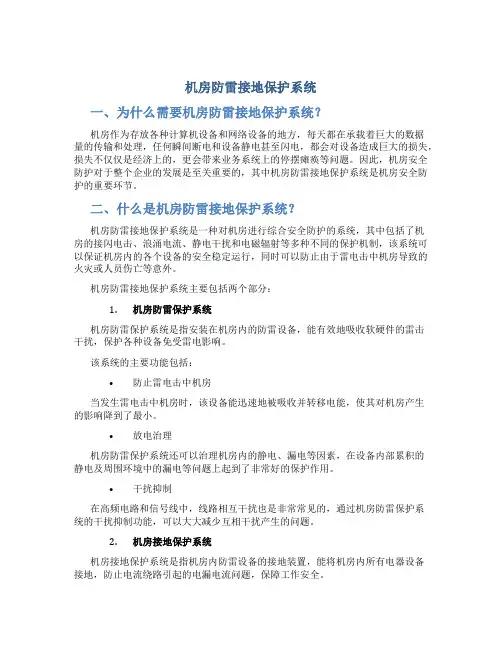

机房装修方案中的防雷与接地
机房装修方案中的防雷与接地一、防雷设计与施工原则1.了解当地雷击频率和强度情况，根据需求选择适当的防雷措施。
可以参考雷暴多发地区的历史雷击记录，并参考相关技术规范和标准，例如国家标准《建筑物防雷设计规范》等。
2.采用合理的防雷设备，如避雷针、防雷带、避雷网等，以提高机房的防雷能力。
3.机房装修过程中要注意防火防水措施，以减小雷击的风险。
4.合理配置接地装置，确保设备与地之间有良好的导电连接，以便迅速将雷击电流引入地下。

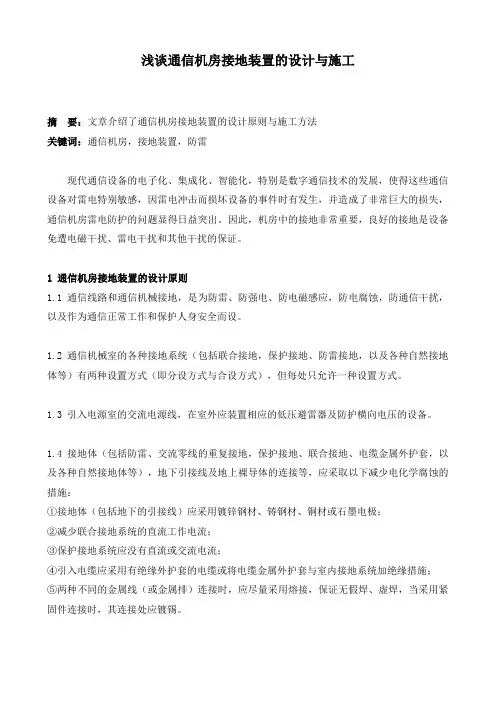

二、机房接地系统的设计1.机房接地系统应能有效导出雷击电流，并确保大面积局部接地电阻均匀。
2.机房接地系统应包括主接地、分接地和保护接地等，主接地由室外主体结构与地之间的接地网构成，分接地由各电气设备与地之间的接地网构成，保护接地用于接地保护设备等。
3.机房接地系统中的接地体应选择具有良好导电性能的材料，例如铜排、铜线等，以提高接地效果。
4.机房接地系统的设计应符合国家标准《建筑物防雷设计规范》的要求，并经过专业机构的设计和验收。
三、机房防雷设备的选择和配置1.机房的屋顶应安装避雷针，避雷针的高度和位置应符合国家标准的要求。
2.机房周围应配置防雷带、避雷网等设备，以增加机房的防雷能力。
3.机房内部设备可以使用避雷器等设备，用于对接电线路等进行防雷处理。
4.机房内部高灵敏设备、主要电气设备等应配置独立防雷器，以保护设备免受雷击的影响。
四、机房装修中的防火和防水措施1.机房墙体和天花板的构造要符合国家相关标准的要求，以提高防火性能。
2.机房设备宜采用阻燃材料制作，以防止火灾蔓延。
3.机房门窗应选用防火门窗，确保火势不会扩散。
4.机房装修中要进行好防水处理，特别是机房地面，应选用防水材料，并做好隔水处理。
五、机房装修中的地线防护1.机房的地线应具备良好的导电性能，并能有效地引导雷击电流，减小雷击对设备的损坏。
2.机房中的电气设备、计算机等都要连接到地线上，以减小电气设备受雷击的风险。
3.机房中的地面要做好防潮处理，以保证地线的正常导电。
