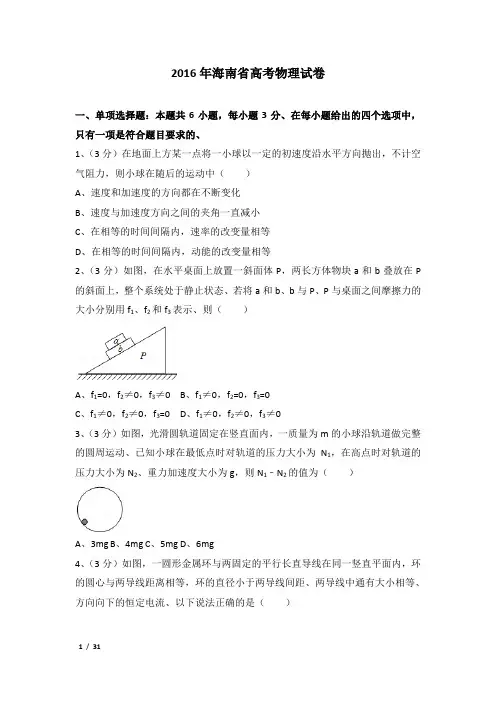

2016年海南省高考物理试卷与解析

2016 年海南省高考物理试卷一、单项选择题：本题共 6 小题，每小题 3 分．在每小题给出的四个选项中，只有一项是符合题目要求的．1．（ 3 分）（ 2016?海南）在地面上方某一点将一小球以一定的初速度沿水平方向抛出，不计空气阻力，则小球在随后的运动中（）A．速度和加速度的方向都在不断变化B．速度与加速度方向之间的夹角一直减小C．在相等的时间间隔内，速率的该变量相等D．在相等的时间间隔内，动能的改变量相等2．（ 3 分）（ 2016?海南）如图，在水平桌面上放置一斜面体P，两长方体物块 a 和 b 叠放在P 的斜面上，整个系统处于静止状态．若将 a 和 b、b 与 P、P 与桌面之间摩擦力的大小分别用 f 1、 f 2和 f 3表示．则（）A ． f 1=0， f 2≠0， f 3≠0B ． f1≠0， f2=0， f3=0C． f 1≠0， f 2≠0，f 3=0 D ．f1≠0， f2≠0， f3≠03．（ 3 分）（2016?海南）如图，光滑圆轨道固定在竖直面内，一质量为m 的小球沿轨道做完整的圆周运动．已知小球在最低点时对轨道的压力大小为N1，在高点时对轨道的压力大小为 N 2．重力加速度大小为g，则 N1﹣ N2的值为（）A ． 3mg B． 4mg C． 5mg D． 6mg4．（ 3 分）（ 2016?海南）如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若（）A ．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针5．（ 3 分）（2016?海南）沿固定斜面下滑的物体受到与斜面平行向上的拉力 F 的作用，其下滑的速度﹣时间图线如图所示．已知物体与斜面之间的动摩擦因数为常数，在0～ 5s， 5～10s， 10～ 15s 内 F 的大小分别为 F1、 F2和 F3，则（）A．F1＜F2 B ．F2＞ F3C． F1＞F3 D ．F1=F36．（ 3 分）（ 2016?海南）如图，平行板电容器两极板的间距为d，极板与水平面成45°角，上极板带正电．一电荷量为q（ q＞ 0）的粒子在电容器中靠近下极板处．以初动能E k0竖直向上射出．不计重力，极板尺寸足够大，若粒子能打到上极板，则两极板间电场强度的最大值为（）A．B．C．D．二、多项选择题：本题共 4 小题，每小题 5 分．在每小题给出的四个选项中，有多个选项是符合题目要求的．全部选对的得 5 分，选对但不全的得 3 分，有选错的得 0 分．7．（ 5 分）（ 2016?海南）通过观察冥王星的卫星，可以推算出冥王星的质量．假设卫星绕冥王星做匀速圆周运动，除了引力常量外，至少还需要两个物理量才能计算出冥王星的质量．这两个物理量可以是（）A ．卫星的速度和角速度B．卫星的质量和轨道半径C．卫星的质量和角速度D．卫星的运行周期和轨道半径8．（ 5 分）（ 2016?海南）如图（ a）所示，扬声器中有一线圈处于磁场中，当音频电流信号通过线圈时，线圈带动纸盆振动，发出声音．俯视图（ b）表示处于辐射状磁场中的线圈（线圈平面即纸面），磁场方向如图中箭头所示，在图（b）中（）A．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向里B．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向外C．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向里D．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向外9．（ 5 分）（ 2016?海南）图（ a）所示，理想变压器的原、副线圈的匝数比为4：1，R T为阻值随温度升高而减小的热敏电阻，R1为定值电阻，电压表和电流表均为理想交流电表．原线圈所接电压 u 随时间 t 按正弦规律变化，如图（ b）所示．下列说法正确的是（）A ．变压器输入．输出功率之比为4： 1B．变压器原、副线圈中的电流强度之比为1：4C． u 随 t 变化的规律为u=51sin （ 50πt）（国际单位制）D．若热敏电阻R T的温度升高，则电压表的示数不变，电流表的示数变大10．（ 5 分）（ 2016?海南）如图，一带正电的点电荷固定于O 点，两虚线圆均以O 为圆心，两实线分别为带电粒子M 和 N 先后在电场中运动的轨迹，a、 b、 c、 d、 e 为轨迹和虚线圆的交点．不计重力．下列说法正确的是（）A ． M 带负电荷， N 带正电荷B． M 在 b 点的动能小于它在 a 点的动能C． N 在 d 点的电势能等于它在 e 点的电势能D． N 在从 c 点运动到 d 点的过程中克服电场力做功三、实验题：本题共 2 小题，第 11 题 6 分，第 12 题 9 分．把答案写在答题卡中指定的答题处，不要求写出演算过程．11．（ 6 分）（ 2016?海南）某同学利用图（ a）所示的实验装置探究物块速度随时间的变化．物块放在桌面上，细绳的一端与物块相连，另一端跨过滑轮挂上钩码．打点计时器固定在桌面左端，所用交流电源频率为 50Hz ．纸带穿过打点计时器连接在物块上．启动打点计时器，释放物块，物块在钩码的作用下拖着纸带运动．打点计时器打出的纸带如图（b）所示（图中相邻两点间有 4 个点未画出）．根据实验数据分析，该同学认为物块的运动为匀加速运动．回答下列问题：（1）在打点计时器打出 B 点时，物块的速度大小为m/s．在打出 D 点时，物块的速度大小为m/s；（保留两位有效数字）（2）物块的加速度大小为m/s 2．（保留两位有效数字）12．（ 9 分）（ 2016?海南）某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路．（1）已知表头G 满偏电流为100μA ，表头上标记的内阻值为900Ω．R1、R2和 R3是定值电阻．利用 R1和表头构成1mA 的电流表，然后再将其改装为两个量程的电压表．若使用a、b 两个接线柱，电压表的量程为1V ；若使用 a、c 两个接线柱，电压表的量程为3V ．则根据题给条件，定值电阻的阻值应选R1=Ω， R2=Ω， R3=Ω．（2）用量程为3V ，内阻为 2500Ω的标准电压表对改装表 3V 挡的不同刻度进行校准．所用电池的电动势 E 为 5V ；滑动变阻器 R 有两种规格，最大阻值分别为50Ω和 5kΩ．为了方便实验中调节电压，图中R 应选用最大阻值为Ω的滑动变阻器．（3）校准时，在闭合开关 S 前，滑动变阻器的滑动端P 应靠近（填“M ”或“N”）端．（4）若由于表头 G 上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头 G 内阻的真实值（填“大于”或“小于”） 900Ω．四、计算题：本题共 2 小题，第 13 题 9 分，第 14 题 14 分．把解答写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤．13．（ 9 分）（ 2016?海南）水平地面上有质量分别为m 和 4m 的物 A 和 B，两者与地面的动摩擦因数均为μ．细绳的一端固定，另一端跨过轻质动滑轮与 A 相连，动滑轮与 B 相连，如图所示．初始时，绳出于水平拉直状态．若物块 A 在水平向右的恒力 F 作用下向右移动了距离 s，重力加速度大小为g．求（1）物块 B 克服摩擦力所做的功；（2）物块 A 、 B 的加速度大小．14．（ 14 分）（ 2016?海南）如图， A 、 C 两点分别位于x 轴和 y 轴上，∠ OCA=30 °，OA 的长度为 L ．在△ OCA 区域内有垂直于xOy 平面向里的匀强磁场．质量为m、电荷量为q 的带正电粒子，以平行于y 轴的方向从OA 边射入磁场．已知粒子从某点射入时，恰好垂直于OC 边射出磁场，且粒子在磁场中运动的时间为t0．不计重力．（1）求磁场的磁感应强度的大小；（2）若粒子先后从两不同点以相同的速度射入磁场，恰好从OC 边上的同一点射出磁场，求该粒子这两次在磁场中运动的时间之和；（3）若粒子从某点射入磁场后，其运动轨迹与AC 边相切，且在磁场内运动的时间为t0，求粒子此次入射速度的大小．五、选考题：请考生从第 15～ 17 题中任选二题作答．如果多做，则按所做的第一、二题计分．【选修 3-3】（12 分）15．（ 4 分）（2016?海南）一定量的理想气体从状态 M 可以经历过程 1 或者过程 2 到达状态N ，其 p ﹣ V 图象如图所示．在过程1 中，气体始终与外界无热量交换；在过程2 中，气体 先经历等容变化再经历等压变化．对于这两个过程，下列说法正确的是（）A ．气体经历过程 1，其温度降低B ．气体经历过程 1，其内能减小C ．气体在过程 2 中一直对外放热D ．气体在过程 2 中一直对外做功E ．气体经历过程 1 的内能改变量与经历过程2 的相同16．（ 8 分）（ 2016?海南）如图，密闭汽缸两侧与一 U 形管的两端相连，汽缸壁导热； U 形管内盛有密度为23的液体．一活塞将汽缸分成左、右两个气室，开始时，左ρ=7.5×10 kg/m气室的体积是右气室的体积的一半， 气体的压强均为 3P 0=4.5×10 Pa ．外界温度保持不变．缓 慢向右拉活塞使 U 形管两侧液面的高度差 h=40cm ，求此时左、右两气室的体积之比，取重力加速度大小 g=10m/s 2， U 形管中气体的体积和活塞拉杆的体积忽略不计．【选修 3-4】（ 12 分）17．（ 2016?海南）下列说法正确的是（）A ．在同一地点，单摆做简谐振动的周期的平方与其摆长成正比B ．弹簧振子做简谐振动时，振动系统的势能与动能之和保持不变C ．在同一地点，当摆长不变时，摆球质量越大，单摆做简谐振动的周期越小D ．系统做稳定的受迫振动时，系统振动的频率等于周期性驱动力的频率E ．已知弹簧振子初始时刻的位置及其振动周期，就可知振子在任意时刻运动速度的方向18．（ 2016?海南）如图，半径为 R 的半球形玻璃体置于水平桌面上，半球的上表面水平，球面与桌面相切于 A 点．一细束单色光经球心 O 从空气中摄入玻璃体内（入射面即纸面），入射角为 45°，出射光线射在桌面上 B 点处．测得 AB 之间的距离为．现将入射光束在纸面内向左平移， 求射入玻璃体的光线在球面上恰好发生全反射时， 光束在上表面的入射点到 O 点的距离．不考虑光线在玻璃体内的多次反射．【选修 3-5】（ 12 分）19．（ 2016?海南）下列说法正确的是（ ）A ．爱因斯坦在光的粒子性的基础上，建立了光电效应方程B ．康普顿效应表明光子只具有能量，不具有动量C ．波尔的原子理论成功地解释了氢原子光谱的实验规律D ．卢瑟福根据 α粒子散射实验提出了原子的核式结构模型E ．德布罗意指出微观粒子的动量越大，其对应的波长就越长20．（ 2016?海南）如图，物块 A 通过一不可伸长的轻绳悬挂在天花板下，初始时静止；从 发射器（图中未画出）射出的物块B 沿水平方向与 A 相撞，碰撞后两者粘连在一起运动，碰撞前 B 的速度的大小 v 及碰撞后 A 和 B 一起上升的高度h 均可由传感器（图中未画出）2﹣3 2的质量分别为 m A =0.400kg 和 m B =0.100kg ，重力加速为 k=1.92 ×10 s /m ．已知物块 A 和 B度大小 g=9.8m/s 2．h ﹣ v 2直线斜率的理论值 k 0．（i ）若碰撞时间极短且忽略空气阻力，求 （ii ）求 k 值的相对误差 δ（ δ=×100%），结果保留 1 位有效数字．2016 年海南省高考物理试卷参考答案与试题解析一、单项选择题：本题共 6 小题，每小题 3 分．在每小题给出的四个选项中，只有一项是符合题目要求的．1．（ 3 分）【考点】功能关系．【分析】明确平抛运动的性质，知道平抛运动可分解为竖直方向上的自由落体运动和水平方向上的匀速直线运动；再根据运动的合成和分解规律可明确速度及速率的变化情况．【解答】解： A 、平抛运动的物体其加速度恒定不变，速度方向时刻变化；故 A 错误；B、由于竖直分速度一直增大，而水平分速度不变，故合速度的方向由水平逐渐变为接近竖直，故与竖直方向夹角越来越小；与加速度方向的夹角越来越小；故 B 正确；C、由 v=gt 可知，在相等的时间间隔内速度的改变量相同；但是速率为水平速度和竖直速度的合速度的大小；故速率的改变量不相同；故 C 错误；D、由 C 可知，速率的变化量不相等，故由动能的表达式可知，动能的改变量也不相等；故D错误；故选： B．【点评】本题考查平抛运动的规律，要注意明确平抛运动的研究方法为运动的合成和分解，要正确理解合成与分解的方法；并注意速率和速度变化的区别．2．（ 3 分）【考点】共点力平衡的条件及其应用；摩擦力的判断与计算．【分析】分别对 a、ab 以及 abP 整体进行分析，根据平衡条件可明确各研究对象是否受到摩擦力作用．【解答】解：对 a 物体分析可知， a 物体受重力、支持力的作用，有沿斜面向下滑动的趋势，因此 a 受到 b 向上的摩擦力； f 1≠0；再对 ab 整体分析可知， ab 整体受重力、支持力的作用，有沿斜面向下滑动的趋势，因此b 受到 P 向上的摩擦力； f2≠0；对 ab 及 P 组成的整体分析，由于整体在水平方向不受外力，因此 P 不受地面的摩擦力； f3=0；故只有 C 正确， ABD 错误；故选： C．【点评】本题考查静摩擦力的分析和判断，要注意明确静摩擦力随物体受到的外力的变化而变化；同时明确静摩擦力产生的条件，从而分析是否存在摩擦力；同时注意整体法与隔离法的正确应用．3．（ 3 分）【考点】机械能守恒定律；物体的弹性和弹力；向心力．【分析】根据机械能守恒定律可明确最低点和最高点的速度关系；再根据向心力公式可求得小球在最高点和最低点时的压力大小，则可求得压力的差值．【解答】解：设最高点的速度为 v2，最低点速度为 v1；对由最低点到最高点的过程中，根据机械能守恒定律可知：﹣m g2R= mv22﹣ mv12根据向心力公式可得：最高点时： N 2+mg=m最低点时； N 1﹣ mg=m联立解得： N 1﹣N 2=6mg；故选： D．【点评】本题考查机械能守恒定律以及向心力公式，要注意明确小球在圆环内部运动可视为绳模型；最高点时压力只能竖直向下．4．（ 3 分）【考点】楞次定律．【分析】通过线圈面积的磁通量发生变化时，则会出现感应电动势，当电路闭合时，则产生感应电流．结合楞次定律可判定感应电流方向．【解答】解： AB 、直导线之间的磁场时对称的，圆环在中间时，通过圆环的磁通量为零，金属环上下运动的时候，圆环的磁通量不变，不会有感应电流产生，故AB 错误；C、金属环向左侧直导线靠近，则穿过圆环的磁场垂直纸面向外并且增强，根据楞次定律可得，环上的感应电流方向为顺时针，故 C 错误；D、金属环向右侧直导线靠近，则穿过圆环的磁场垂直纸面向里并且增强，根据楞次定律可得，环上的感应电流方向为逆时针，故 D 正确；故选： D【点评】本题考查楞次定律的应用，掌握感应电流的产生条件，理解右手螺旋定则的内容．穿过线框的磁通量变化有几种方式，有磁场变化导致磁通量变化，也有面积变化导致磁通量变化，还有磁场与面积均变化导致磁通量变化的，最后有磁场与面积均没有变，而是放置的角度变化导致磁通量变化．5．（ 3 分）【考点】牛顿运动定律的综合应用；匀变速直线运动的图像．【分析】速度时间图象的斜率表示加速度的大小，斜率为正，表示加速运动，斜率为负，表示减速运动，再根据牛顿第二定律分析拉力的大小即可．【解答】解：由速度时间图象的斜率可知，0～ 5s 内和 10～ 15s 内物体的加速度大小 a 相等．在 0～ 5s 内，物体加速下滑，由牛顿第二定律可得：mgsinθ﹣ f﹣ F1=ma，所以 F1=mgsin θ﹣f ﹣ ma；在 5～ 10s，物体匀速下滑，受力平衡，则mgsin θ﹣ f=F 2，所以 F2=mgsinθ﹣ f；在 10～ 15s 内，物体减速下滑，由牛顿第二定律可得，F3+f ﹣ mgsinθ=ma，所以 F3=mgsin θ﹣f+ma ；由以上分析可得，F1＜ F2＜ F3；故选： A【点评】本题是对速度时间图象含义的考查，明确速度时间图象的斜率表示加速度的大小，斜率为正，表示加速运动，斜率为负，表示减速运动，再根据牛顿第二定律计算拉力的大小即可．6．（ 3 分）【考点】匀强电场中电势差和电场强度的关系；电场强度．【分析】粒子在电场中只受到电场力的作用，只有电场力做功，计算出粒子在电场分析上的动能的大小，根据动能定理即可计算电场强度的大小．【解答】解：根据电荷的受力情况可知，粒子在电场中做曲线运动，如图所示，当电场足够大时，粒子到达上极板时速度恰好与上极板平行，将粒子的速度v 分解为垂直于板的 v 和平行于板的v，由于极板与水平面夹角45°，粒子的初速度方向竖直向上，所以粒子在垂直于板大小的动能为E k0，电场力对粒子做的功为W=qEd ，当 qEd=E k0时，电场强度最大，解得，E=，故B正确，ACD错误；故选： B【点评】本题关键是明确粒子的受力情况和运动情况，然后根据类平抛运动的规律和动能定理计算电场强度的大小即可．二、多项选择题：本题共 4 小题，每小题 5 分．在每小题给出的四个选项中，有多个选项是符合题目要求的．全部选对的得 5 分，选对但不全的得 3 分，有选错的得0 分．7．（ 5 分）【考点】万有引力定律及其应用．【分析】人造卫星绕地球做匀速圆周运动时，万有引力充当向心力，由万有引力定律结合牛顿第二定律列式求中心天体的质量，然后由选项条件判断正确的答案．【解答】解：卫星围绕冥王星做匀速圆周运动，万有引力提供向心力，A 、已知卫星的速度和角速度，则轨道半径r=，根据即可求解冥王星质量M ，故A正确；B、根据可知，卫星的质量可以约去，只知道半径不能求出冥王星质量，故 B 错误；C、根据可知，卫星的质量可以约去，只知道角速度不能求出冥王星质量，故C错误；D、根据可知，知道卫星的运行周期和轨道半径可求解冥王星质量M ，故 D正确；故选： AD【点评】解答万有引力定律在天体运动中的应用时要明确天体做匀速圆周运动，其受到的万有引力提供向心力，会用线速度、角速度、周期表示向心力，同时注意公式间的化简．8．（ 5 分）【考点】楞次定律；安培力．【分析】应用化曲为直法，把线圈看成一小段一小段的直导线连接而成，再根据左手定则判断所受安培力的方向即可．【解答】解： A 、把线圈看成一小段一小段的直导线连接而成，当电流沿顺时针方向时，根据左手定则可知，每一小段直导线受到的安培力都是垂直于纸面向外，则线圈所受安培力的方向垂直于纸面向外，故 A 错误， B 正确；C、把线圈看成一小段一小段的直导线连接而成，当电流沿逆时针方向时，根据左手定则可知，每一小段直导线受到的安培力都是垂直于纸面向里，则线圈所受安培力的方向垂直于纸面向里，故 D 错误， C 正确；故选： BC【点评】本题主要考查了左手定则的直接应用，注意化曲为直法在解题中的应用，难度不大，属于基础题．9．（ 5 分）【考点】变压器的构造和原理；电功、电功率；正弦式电流的图象和三角函数表达式．【分析】变压器原副线圈的输入功率和输出功率相等，根据电流之比等于匝数之反比求出原副线圈的电流比．根据交变电压的u﹣ t 图线得出峰值和周期，从而求出角速度，得出u﹣ t的表达式．抓住输入电压不变，得出输出电压不变，结合副线圈负载电阻的变化得出电流的变化．【解答】解： A 、原副线圈输入功率和输出功率相等，故 A 错误．B、根据得，原副线圈的电流之比为1： 4，故 B 正确．C、交变电压的峰值为51V ，周期 T=0.02s，则角速度，则u随t的变化规律为u=51sin （ 100π） t，故 C 错误．D、若热敏电阻R T的温度升高，则热敏电阻的阻值减小，由于原线圈的电压不变，则副线圈的电压不变，副线圈中的电流变大，故 D 正确．故选： BD ．【点评】根据图象准确找出已知量，是对学生认图的基本要求，准确掌握理想变压器的特点及电压、电流比与匝数比的关系，是解决本题的关键．10．（ 5 分）【考点】电势差与电场强度的关系；电场强度．【分析】根据轨迹的弯曲，确定粒子所受的力是吸引力还是排斥力，从而确定粒子的电性；根据动能定理，结合库仑力做功情况判断动能的变化，根据电场力做功判断电势能的变化．【解答】解： A 、由粒子运动轨迹可知， M 受到的是吸引力， N 受到的是排斥力，可知 M 带负电荷， N 带正电荷，故 A 正确．B、M 从 a 到 b 点，库仑力做负功，根据动能定理知，动能减小，则 b 点的动能小于在 a 点的动能，故 B 正确．C、 d 点和 e 点在同一等势面上，电势相等，则N 在 d 点的电势能等于在 e 点的电势能，故C 正确．D、 N 从 c 到 d，库仑斥力做正功，故 D 错误．故选： ABC ．【点评】本题关键是根据曲线运动的条件判断出静电力的方向，掌握判断动能和电势能变化的方向，一般的解题思路是根据动能定理判断动能的变化，根据电场力做功判断电势能的变化．三、实验题：本题共 2 小题，第11 题 6 分，第 12 题 9 分．把答案写在答题卡中指定的答题处，不要求写出演算过程．11．（6 分）【考点】探究小车速度随时间变化的规律；测定匀变速直线运动的加速度．【分析】（ 1）做匀变速直线运动的物体，某一时间内的平均速度等于这段时间中间时刻的瞬时速度，所以 B 点的速度等于AC 两点间的平均速度， D 点速度等于CE 两点间的平均速度（2）根据逐差法求加速度【解答】解：（ 1）根据匀变速直线运动中间时刻的瞬时速度等于该过程中的平均速度，所以（2）根据匀变速直线运动的推论公式可以求出加速度的大小，得为了更加准确的求解加速度，我们对两个加速度取平均值得==2.0故答案为：（ 1） 0.56 0.96（ 2） 2.0【点评】本题借助实验考查了匀变速直线的规律以及推论的应用，知道纸带的数据处理方法，8在平时练习中要加强基础知识的理解与应用，提高解决问题能力．12．（ 9 分）【考点】把电流表改装成电压表．【分析】（ 1）根据串并联电路的知识求定值电阻的阻值（2）在保证安全的前提下，为方便实验操作，应选择最大阻值较小的滑动变阻器（3）分压电路，控制电路两端的电压由0 开始增大，同时也起到保护作用（4）改装表的读数比标准表的读数偏小，指针偏转的角度偏小，流过的表头的电流偏小，可能是表头电阻偏大【解答】解：（ 1）根据题意，与表头G构成1mA的电流表，则：，整理得若使用 a、b 两个接线柱，电压表的量程为1V ，则若使用 a、 c 两个接线柱，电压表的量程为3V ，则=（2）电压表与之并联之后，电阻小于2500 Ω，对于分压式电路，要求滑动变阻器的最大值远小于并联部分，同时还要便于调节，故滑动变阻器选择小电阻，即选择50Ω的电阻．（3）在闭合开关 S 前，滑动变阻器的滑动端 P 应靠近 M 端，这样把并联部分电路短路，起到一种保护作用．（4）造成改装后电压表的读数比标准电压表的读数偏小，说明通过表头G 的电流偏小，则实际其电阻偏大，故其实际阻值大于900Ω故答案为：（ 1）100910 2 000（2）50（3）M（4）大于【点评】本题关键是电压表和电流表的改装原理，分析清楚电路结构，应用串并联电路特点与欧姆定律即可正确解题．四、计算题：本题共 2 小题，第 13 题 9 分，第 14 题 14 分．把解答写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤．13．（ 9 分）【考点】牛顿第二定律；功的计算．【分析】（ 1）根据几何关系确定 B 的位移；再根据滑动摩擦力公式可明确摩擦力的大小，根据功的公式即可求得克服摩擦力所做的功；（2）分别对 AB 受力分析，根据牛顿第二定律进行列式，联立可求得两物体的加速度．【解答】解：（1）物块 A 移动了距离 s，则物块 B 移动的距离为s1=①物块 B 受到的摩擦力大小为f=4 μmg②物块 B 克服摩擦力所做的功为W=fs1=4 μmg× s=2μmgs③（2）设物块 A 、B 的加速度大小分别为a A、 a B，绳中的张力为T ．有牛顿第二定律得F﹣μmg﹣T=ma A④2T﹣ 4μmg=4ma B⑤由 A 和 B 的位移关系得a A=2a B⑥联立④⑤⑥式得a A=⑦a B=⑧。
