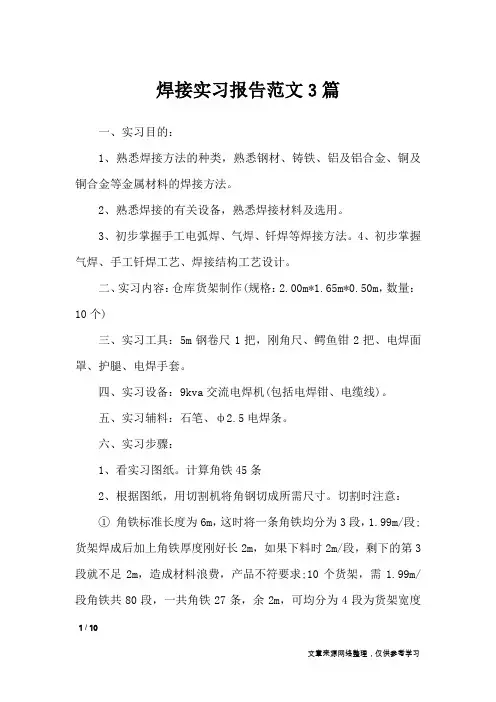

焊接实习报告范文3篇_工作报告

焊接实习报告范文3篇一、实习目的:1、熟悉焊接方法的种类,熟悉钢材、铸铁、铝及铝合金、铜及铜合金等金属材料的焊接方法。
2、熟悉焊接的有关设备,熟悉焊接材料及选用。
3、初步掌握手工电弧焊、气焊、钎焊等焊接方法。
4、初步掌握气焊、手工钎焊工艺、焊接结构工艺设计。
二、实习内容:仓库货架制作(规格:2.00m*1.65m*0.50m,数量:10个)三、实习工具:5m钢卷尺1把,刚角尺、鳄鱼钳2把、电焊面罩、护腿、电焊手套。
四、实习设备:9kva交流电焊机(包括电焊钳、电缆线)。
五、实习辅料:石笔、ф2.5电焊条。
六、实习步骤:1、看实习图纸。
计算角铁45条2、根据图纸,用切割机将角钢切成所需尺寸。
切割时注意:① 角铁标准长度为6m,这时将一条角铁均分为3段,1.99m/段;货架焊成后加上角铁厚度刚好长2m,如果下料时2m/段,剩下的第3段就不足2m,造成材料浪费,产品不符要求;10个货架,需1.99m/段角铁共80段,一共角铁27条,余2m,可均分为4段为货架宽度1 / 10所需;②下1.65m料时,将一条角铁均分为3段,1.65m/段,剩下1m 刚好分2段,0.5m/段,为货架宽度所需;10个货架,需1.65m/段角铁共40段,一共角铁 14条,其中13条余1m,可均分为2段为货架宽度所需;另1条余4.35m,可均分为8段为货架宽度所需;③10个货架,需0.50m/段角铁共80段,综合①、②共有8 26 4=38段,还需0.50m/段材料42段,即需整条角铁4条,其中3条每条均分为12段,0.49m/段,另一条分6段后余3m;④将0.50m/段和0.49m/段角铁注意分开摆放,0.49m/段用于货架中层,不影响货架尺寸。
3、将1.65m/段、1.99m/段材料各2段按图纸尺寸,摆为货架支柱,上下层横档;注意对角线长度相等。
先电焊,尺寸无误后满焊。
4、按图纸尺寸焊上中层2横档,这样货架一侧就完成了。
5、以第1个支架(货架一侧)为“模板”,完成其它支架。
焊接报告

冶金综合性能实验(二)一实验目的气体保护焊、自动埋弧焊、堆焊、坡口对接、1.掌握手工电弧焊、自动CO2单层焊、多层焊的焊接技术及实验方法。
气体保护焊、自动埋弧焊焊接接头常见的内 2.掌握手工电弧焊、自动CO2部、外部缺陷种类及分析实验过程中焊缝形成该缺陷的原因。
3.掌握金相试样制取技术,观察焊接接头的金相组织及分析金相组织产生的原理。
4.分析相同母材在焊接方法、接头形式、焊接层数中的任一因素对焊后金相组织的影响二实验设备及实验材料1.实验设备交流电弧焊机BX3-300逆变式弧焊机WSM-315NZA-1000型自动弧焊机XD500S微电脑控制CO2/MAG焊接机J3GA-400砂轮切割机HS-BDX48砂带机抛光机P-2A金相显微镜XJX-12.实验材料焊接试块45#钢板20*150mm*8mm、Q235钢板20*150mm*8mm焊条J507(E5015)、J422(E4303),直径φ3.2mm焊丝H08Mn2Siφ1.2mm,H08Aφ2.0mm砂轮片、金相砂纸、吹风机、平板玻璃、脱脂棉、硝酸酒精等。
三实验分组1.实验时每四人一组,严格按分工协作共同完成实验,不允一个人的干其他人不在现场的局面。
2.分析45钢或Q235钢焊接接头的金相组织时需要本组金相组织的与其他组的金相组织对比。
分组时把自己的对比组找好。
3.实验过程中注意收集实验基础资料。
如设备参数、材料种类、焊接参数等数据。
五实验过程及步骤一) 实验准备1.堆焊是在一块试板的一端起焊至另一端为止。
2.坡口对接是在两板间留2.0mm间隙后进行点固,呈I型坡口,再由一端起焊至另一端为止。
3.单层焊是在试块上只焊一层。
4.多层焊是在试块上焊三到五层以上。
5.手弧焊时,焊45钢用J507φ3.2焊条,采用直流焊机;焊Q235用J422φ3.2焊条,采用交流焊机。
焊接电流150A左右焊接。
6.自动CO2气体保护焊时采用180-220A,电压30-45V,气体流量10L/min。
45钢的热处理实验报告

金属材料的热处理实验报告试验项目:45钢淬火及回火前后硬度测量班级:机械一班组长:林文文学号:************组员:竹凌东201006040111 陈林201006040113陈书尚201006040114 指导老师:***试验日期:2011年12月八日45号钢的热处理一、试验目的1.了解硬度测定的基本原理及应用范围。
2.了解洛氏硬度试验机的主要结构及其操作方法。
3.初步建立碳钢的含碳量与其硬度间的关系。
4.分析淬火温度的选择对刚性能的影响。
5.研究冷却条件刚性能的关系。
二、实验仪器及材料1.HR—150A型洛氏硬度试验机。
2.试样:Φ20×10mm 45钢。
3.加热炉。
4.磨砂纸5.冷却液:水(20ºC左右)。
HR-150A型洛氏硬度计主要零部件1.机身2.加荷手柄3.升降手把4.手轮5.丝杠保护套(内有丝杠)6.待测试件7主轴8.小杠杆9.大杠杆10.调整块11.定位标记12.吊环13.螺钉14.砝码变换器15.砝码16.油针17.油毡18.后盖19.缓冲器20.卸荷手柄21.压头22.上盖23.指示表24变荷手柄25.工作台三、实验原理热处理是一种很重要的金属热加工的工艺方法,也是充分发挥金属材料性能潜力的重要手段。
热处理的主要目的是改变钢的性能,其中包括使用性能及工艺性能。
钢的热处理工艺特点是将钢加热到一定的温度,经一定时间的保温,然后以某种速度冷却下来,通过这样的工艺过程能使钢的性能发生改变。
其基本工艺方法可分为退火、淬火及回火等,本次试验要求淬火与回火。
(一)钢的淬火钢的淬火:淬火就是将钢加热到A c3(亚共析钢)或A c1(过共析钢)以上30~50ºC,保温后放入各种不同的冷却介质中快速冷却(V冷>V临),以获得具有高硬度、高耐磨性的马氏体组织。
碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。
为了正确地进行钢的淬火,必须考虑下列三个重要因素:淬火加热温度、保温时间和冷却速度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
45#钢与Q235焊接焊接接头组织性能分析
XXXX(XXXXX)
(swjtu材料学院成型一班)
摘要:焊缝组织性能和母材有所区别,选择45#钢与Q235焊接接头作为研究对象,进行手工焊后取样,通过研究硬度分布情况和焊缝、热影响区以及母材的金相组织的变化,分析所需要的结果。
关键词:硬度分布45#钢与Q235接头组织性能
焊缝及热影响区的显微组织是评价焊接接头质量的重要指标之一。
焊接金相检验的目的,一方面是为了检验焊接接头的质量是否符合有关标准的规定;另一方面是通过对一些焊接接头的进行分析鉴别金相组织各区域的缺陷的分布、性质,从而判定缺陷产生的原因,45#钢与Q235焊接在定位构件等制造中有重要的应用。
一、实验材料和方法:
1.1实验材料:
焊接使用的材料为45#钢与Q235钢焊接接头试样
1.2.1金相组织观察
取焊接接头试样经240#、600#、800#、1000#、1200#、1500#水磨砂纸打磨后抛光,抛光至无划痕,用4%硝酸酒精试剂腐蚀,用光学显微镜对制备好金相试样进行组织观察与分析。
1.2.2显微硬度测试
试样截取方位,数量及方法按《GB/T2649—81焊接接头机械性能试验取样方法》规定。
截取的样坯应包括焊接接头的所有区域。
试样表面必须与支撑面相互平行,表面粗糙度应符合相应硬度测试法《GB/T4340.1—2009金属材料维氏硬度试验》的规定。
本次试验采用的是HVA-10A型小负荷维氏硬度计和HVS-30型数显维氏硬度计。
本实验中硬度试样为45#钢与Q235焊接焊接接头,硬度点沿垂直于焊缝方向分布,硬度取样点可垂直于焊缝,每个0.5mm测1点,离焊缝较远后可距离大些(母材),2mm 测1点。
2试验结果
2.1 金相试验结果
45#与Q235焊接接头的金相组织见图1所示。
(a) (b) (c)
(a)45#母材组织(b)45#热影响区组织(c)焊缝组织
(d)Q235母材组织
图1(a)中为为45#母材的金相组织,为大块区珠光体与块状多面体晶粒铁素体混合分布。
图1(b) 是焊缝与基体之间的过渡区,铁素体和珠光体呈带状组织分布。
焊缝组织如图1(c)所示,白色先共析铁素体沿柱状晶分布无碳贝氏体沿晶界向内平行生长,晶内有针状铁素体,粒状贝氏体与珠光体。
(d)图组织为疏松的珠光体和粗大的块状铁素体组织。
2.2 硬度测试
45#与Q235焊接试样各测试点维氏硬度值见表3。
将测得的焊缝各点硬度值绘出45#与Q235焊接接头硬度分布曲线,如图2所示。
表1 45#钢与Q235焊接焊接接头试样各测试点维氏硬度值
图2 45#与Q235焊接接头硬度分布曲线
3试验结果分析
由硬度曲线可以知道,开始几个测试点位于45#钢母材区,硬度基本保持不变,热影响区宽度约为4mm-6mm,硬度值大,可能原因是碳含量比较大,同时该区域形成了带状组织。
另外,可以看到,该区域的珠光体的含量较母材来说有所增加。
焊缝组织的硬度高于母材的硬度。
一方面,高碳含量是一个原因,另一方面观察焊缝金相组织可以知道,里面有粗大的柱状晶和针状铁素体,这是致使其硬度大的主要原因。
同时,高硬度会带来韧性不好,脆性大等问题,螺杆就从根部发生断裂。
同时,焊接方法采用的是单层焊,可能造成两种材料的连接强度不够,发生断裂。
4、结论
通过对45#与Q235钢焊接接头试样进行试验,可以得到:
1)焊接接头的组织与其性能关系密切。
组织决定其性能的好坏;
2)两种不同的钢种焊接时,它们各自的热影响区的组织性能也变化也不尽相同;3)接头处无明显的软化问题。
参考文献
[1]周振丰.<<焊接冶金与金属焊接性>>.北京:机械工业出版社,1992.
[2]焊接金相图谱.机械工业出版社.
[3]车小莉.材料综合实验指导书.工程科学研究院焊接实验室,2006.01.。
