电光磁光声光效应及应用
电光磁光效应实验报告(3篇)
第1篇一、实验目的1. 理解电光效应和磁光效应的基本原理。
2. 通过实验验证马吕斯定律和法拉第定律。
3. 探究电光晶体在不同电场和磁场下的光学性质。
4. 深入理解光的偏振现象及其在光通信和光显示等领域的应用。
二、实验原理电光效应是指当光通过电场作用下的介质时，光的偏振方向发生改变的现象。
马吕斯定律描述了电光效应的基本规律，即入射光的偏振方向与电场方向垂直时，透射光的强度与入射光的强度成正比。
磁光效应是指光通过磁场作用下的介质时，光的偏振方向发生改变的现象。
法拉第定律描述了磁光效应的基本规律，即光在磁场中传播时，其偏振方向会旋转。
三、实验仪器与材料1. 电光晶体样品（如LiNbO3）2. 激光器（如He-Ne激光器）3. 偏振器4. 电场发生器5. 磁场发生器6. 光功率计7. 光谱仪8. 望远镜9. 计算机及数据采集系统四、实验步骤1. 电光效应实验（1）将电光晶体样品放置在实验装置中，并确保其表面平行于电场方向。
（2）调整偏振器，使其偏振方向与入射光的偏振方向垂直。
（3）开启激光器，调节光功率计，使入射光功率稳定。
（4）调节电场发生器，改变电场强度，观察透射光的偏振方向变化。
（5）记录不同电场强度下透射光的偏振方向，并与理论计算结果进行比较。
2. 磁光效应实验（1）将电光晶体样品放置在实验装置中，并确保其表面平行于磁场方向。
（2）调整偏振器，使其偏振方向与入射光的偏振方向垂直。
（3）开启激光器，调节光功率计，使入射光功率稳定。
（4）调节磁场发生器，改变磁场强度，观察透射光的偏振方向变化。
（5）记录不同磁场强度下透射光的偏振方向，并与理论计算结果进行比较。
3. 电光与磁光效应综合实验（1）同时调节电场发生器和磁场发生器，观察透射光的偏振方向变化。
（2）记录不同电场和磁场强度下透射光的偏振方向，并与理论计算结果进行比较。
五、实验数据与结果分析1. 电光效应实验：通过实验数据，可以观察到透射光的偏振方向随电场强度的变化而变化，符合马吕斯定律。
磁光电效应的原理和应用
磁光电效应的原理和应用1. 原理介绍磁光电效应是指材料在外界磁场作用下，光的传播速度和光的偏振方向发生变化的现象。
它是磁场与光场相互作用的结果，具有重要的科学意义和广泛的应用价值。
磁光电效应的原理可归结为克尔效应和磁各向异性效应两个方面。
1.1 克尔效应克尔效应是指材料在外界磁场作用下，光线传播方向发生弯曲的现象。
当光线通过垂直于磁场方向的材料时，由于磁场对光的折射率产生影响，光线会被偏折。
这种现象被称为纵向克尔效应。
当光线通过与磁场平行的材料时，光线传播方向也会发生偏转，这种现象被称为横向克尔效应。
1.2 磁各向异性效应磁各向异性效应是指材料在外界磁场作用下，光的偏振方向发生旋转的现象。
在没有外界磁场的情况下，自然光会以相等的强度沿着所有方向传播。
但是在磁场的作用下，材料会对不同偏振方向的光产生不同的消光或吸收。
这就导致了光的线偏振方向发生旋转。
2. 应用介绍磁光电效应具有广泛的应用价值，在光电通信、光存储、光调制和传感器等领域发挥着重要作用。
2.1 光电通信在光纤通信中，磁光电效应可以用于光纤中光的相位调制和光开关。
通过利用磁光效应使光线偏振方向旋转，可以实现信号的调制和切换。
这种相位调制技术可以提高通信速率和信息传输量。
2.2 光存储磁光电效应可应用于光存储设备中的信息读取和写入。
通过磁场的作用，可以实现光存储介质中的位信息的非破坏性读取，并且能够在存储介质中写入新的信息。
2.3 光调制磁光电效应可以用于光调制器，实现光信号的调制。
利用磁光效应使光线偏振方向发生旋转，可以改变光信号的强度和相位，从而对光信号进行调制。
2.4 传感器磁光电效应在传感器领域也有广泛的应用。
通过测量外界磁场对光电材料产生的影响，可以实现磁场传感器的设计。
利用磁光电效应可以制造出高灵敏度、线性度好的磁场传感器，用于测量磁场的大小和方向。
3. 总结磁光电效应是材料在外界磁场作用下，光的传播速度和偏振方向发生变化的现象。
声光与电光技术的应用
声光与电光技术的应用徐键北京工业大学应用数理学院030611班指导教师：俞宽新摘要声光效应和电光效应是两个非线性光学效应，在激光技术中占有非常重要的地位，它们可以实现激光束的调制和偏转，在许多领域中有广泛的应用。
本文就声光技术和电光技术在光信号处理、光计算、光通信、激光脉冲技术、激光测距离技术等领域中的点滴应用做一综述。
关键词：声光技术、电光技术一、声光技术的应用1、声光技术在信号处理中的应用随着微电子技术的发展，要求信号处理系统具有实时并行处理的能力。
数字信号处理技术虽然发展迅速，但在实现并行处理方面也受到一定的局限性。
而唯有光学系统具有高度的并行处理能力和特有的宽带性能。
因此本质上就具有并行处理能力的光学和具有高效率换能器的结合——声光器件就显示出了巨大的优势，声光器件能够在高密度的信号环境中实现多通道瞬时并行快速处理，并越来越多地应用的军事领域，如敌方信号的无源拦截与分析，雷达信号处理，扩频通信和数据传输等领域。
声光信号在信号处理中的应用分为两大类，即在频域和时域中的应用。
声光信号处理在频域领域通过频谱分析和傅立叶变换来实现。
在时域里通过信号的卷积和相关来实现。
2、声光技术在光计算领域的应用早在上一世纪60年代，人们就开展了光计算的探索研究。
由于受到科学技术发展水平的制约，在研究光计算元器件方面并没有明显的进展。
随着模拟声光信号处理的成功，以及声光器件本身的并行处理能力，同时还具有大的时间带宽积等特点，因此利用声光器件就有可能实现对信号的并行快速处理能力。
因此适合用于各种声光代数处理器，以及各种新型声光逻辑元件。
由于声光布拉格衍射光的强度为输入光强度与衍射效率之积，因此可以利用声光器件实现乘法运算。
把其中的一个乘数的电信号加入到声光压电换能器上，于是在声光介质中就会产生一个可动的声学衍射光栅，其衍射效率正比于驱动信号强度，而代表另一乘数的电信号则用来调制光源，则光源输出光强度正比于该乘数。
光信息专业实验报告：光调制与光通信模拟系统实验 (2)

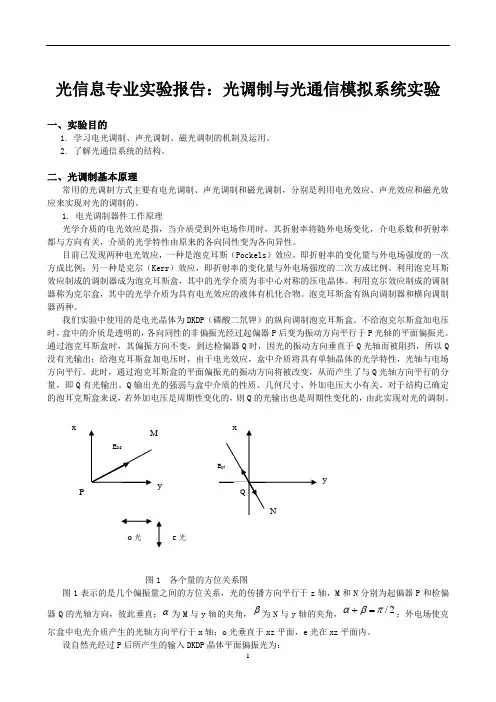

光信息专业实验报告：光调制与光通信模拟系统实验一、实验目的1. 学习电光调制、声光调制、磁光调制的机制及运用。
2. 了解光通信系统的结构。
二、光调制基本原理常用的光调制方式主要有电光调制、声光调制和磁光调制，分别是利用电光效应、声光效应和磁光效应来实现对光的调制的。
1. 电光调制器件工作原理光学介质的电光效应是指，当介质受到外电场作用时，其折射率将随外电场变化，介电系数和折射率都与方向有关，介质的光学特性由原来的各向同性变为各向异性。
目前已发现两种电光效应，一种是泡克耳斯（Pockels ）效应，即折射率的变化量与外电场强度的一次方成比例；另一种是克尔（Kerr ）效应，即折射率的变化量与外电场强度的二次方成比例。
利用泡克耳斯效应制成的调制器成为泡克耳斯盒，其中的光学介质为非中心对称的压电晶体。
利用克尔效应制成的调制器称为克尔盒，其中的光学介质为具有电光效应的液体有机化合物。
泡克耳斯盒有纵向调制器和横向调制器两种。
我们实验中使用的是电光晶体为DKDP （磷酸二氘钾）的纵向调制泡克耳斯盒。
不给泡克尔斯盒加电压时，盒中的介质是透明的，各向同性的非偏振光经过起偏器P 后变为振动方向平行于P 光轴的平面偏振光。
通过泡克耳斯盒时，其偏振方向不变，到达检偏器Q 时，因光的振动方向垂直于Q 光轴而被阻挡，所以Q 没有光输出；给泡克耳斯盒加电压时，由于电光效应，盒中介质将具有单轴晶体的光学特性，光轴与电场方向平行。
此时，通过泡克耳斯盒的平面偏振光的振动方向将被改变，从而产生了与Q 光轴方向平行的分量，即Q 有光输出。
Q 输出光的强弱与盒中介质的性质、几何尺寸、外加电压大小有关。
对于结构已确定的泡耳克斯盒来说，若外加电压是周期性变化的，则Q 的光输出也是周期性变化的，由此实现对光的调制。
图1 各个量的方位关系图图1表示的是几个偏振量之间的方位关系，光的传播方向平行于z 轴，M 和N 分别为起偏器P 和检偏器Q 的光轴方向，彼此垂直；α为M 与y 轴的夹角，β为N 与y 轴的夹角，2/πβα=+；外电场使克尔盒中电光介质产生的光轴方向平行于x 轴；o 光垂直于xz 平面，e 光在xz 平面内。
声光效应及其应用
声光效应及其应用声光效应是指声音和光线相互作用产生的效果。
它是一种将声音和光线相结合的技术，可以产生出丰富多样的视听效果。
声光效应在各个领域都有广泛的应用，比如娱乐、教育和科学研究等方面。
本文将介绍声光效应的原理以及其在不同领域中的应用。
声光效应的原理是基于声音和光线的传播特性。
当声音传播到某个物体时，会引起物体的振动，进而产生声波。
而光线的传播则是通过光的折射和反射来实现的。
当声音和光线同时作用于物体时，它们会相互影响，从而产生声光效应。
在娱乐领域，声光效应被广泛应用于电影、演唱会和游乐园等场所。
在电影中，声光效应可以增强观众的沉浸感，使他们更好地融入电影的情节中。
通过合理运用声光效应，可以使观众感受到爆炸声、风声和雨声等，从而提升电影的观赏体验。
在演唱会上，声光效应可以与音乐相结合，创造出炫目的舞台效果，增强观众的视听体验。
而在游乐园中，声光效应可以用来制造恐怖氛围或者增加刺激感，例如在过山车上加入声音和光线的效果，使游客感受到更加真实的刺激。
教育领域也是声光效应的应用领域之一。
在学校的音乐课上，声光效应可以用来演示音乐的原理和特点。
通过将不同乐器的声音与特定的光线效果相结合，可以让学生更好地理解音乐的节奏、音调和音色等概念。
此外，声光效应还可以用于语言学习，通过将不同语言的声音与相应的光线效果相结合，可以帮助学生更好地记忆和理解语言。
在科学研究领域，声光效应也发挥着重要的作用。
例如，在物理学中，声光效应可以用来研究物质的结构和性质。
通过将声音和光线同时作用于物质，可以观察到物质的振动和变形情况，从而推断出物质的特性。
此外，声光效应还可以用来研究声音和光线的相互作用机制，深入了解声音和光线的传播规律。
除了以上提到的领域，声光效应还有许多其他的应用。
例如，在舞台剧中，声光效应可以用来增强角色的表演效果，使观众更好地理解角色的情感和内心世界。
在展览和博物馆中，声光效应可以用来展示历史事件和文化艺术，使观众更好地了解和体验。
光学实验二—_电光、声光和磁光调制实验指导书
电光调制实验一 实验原理电光调制实验仪作为高等院校新一代的物理实验仪器，在基础物理实验和相关专业的实验中用以研究电场和光场相互作用的物理过程，也适用于光通讯与光信息处理的实验研究。
电光调制器的调制信号频率可达 Hz 量级，因而在激光通讯、激光显示等领域中有广泛的应用。
（一）电光调制原理某些晶体在外加电场的作用下，其折射率随外加电场的改变而发生变化的现象称为电光效应，利用这一效应可以对透过介质的光束进行幅度,相位或频率的调制，构成电光调制器。
电光效应分为两种类型：（1）一级电光（泡克尔斯—Pockels ）效应，介质折射率变化正比于电场强度。
（2）二级电光（克尔—Kerr ）效应，介质折射率变化与电场强度的平方成正比。
本实验仪使用铌酸锂（LiNbO 3）晶体作电光介质，组成横向调制（外加电场与光传播方向垂直）的一级电光效应。
图1 横向电光效应示意图如图1所示，入射光方向平行于晶体光轴（Z 轴方向），在平行于X 轴的外加电场（E ）作用下，晶体的主轴X 轴和Y 轴绕Z 轴旋转45°，形成新的主轴X ’轴—Y ’轴（Z 轴不变），它们的感生折射率差为Δn ，并正比于所施加的电场强度E ：rE n n 30=∆式中r 为与晶体结构及温度有关的参量，称为电光系数。
n 0为晶体对寻常光的折射率。
当一束线偏振光从长度为l 、厚度为d 的晶体中出射时，由于晶体折射率10910~10１的差异而使光波经晶体后出射光的两振动分量会产生附加的相位差δ，它是外加电场E 的函数： U d l r n rE n nl ⎪⎭⎫ ⎝⎛==∆=3030222λπλπλπδ (1) 式中λ为入射光波的波长；同时为测量方便起见，电场强度用晶体两极面间的电压来表示，即U=Ed 。
当相差πδ=时，所加电压l d r n U U 302λπ== (2) πU 称为半波电压，它是一个可用以表征电光调制时电压对相差影响大小的重要物理量。
磁光效应的解释和应用
磁光效应的解释和应用磁光效应是一种非常特殊的物理现象，它能够在磁场和光之间相互转换。
具体来说，就是在一个磁场中，光线可以被偏转方向。
这个现象神秘而神奇，被广泛地应用在各个领域，包括科学研究、医疗、通信和娱乐等方面。
本文将介绍磁光效应的基本原理和它的一些应用。
磁光效应的基本原理磁光效应是指当光线穿过磁场时，它的偏振方向会被改变的现象。
这个现象可以通过克尔效应来解释。
克尔效应是指在磁场中，不同方向的偏振光线速度不同，因而会产生不同的相位差，从而导致整个光波面的旋转。
更具体地说，当光线通过具有磁性材料时，它会与材料中的磁电荷相互作用，从而导致光线的偏振方向发生变化。
这个过程可以进一步分为常磁性和巨磁性两种情况。
常磁性是指材料中的原子磁矩与磁场方向不一致，这个情况下发生的克尔效应叫做Faraday效应。
而在巨磁性材料中，磁电荷的方向与磁场方向相同，因此会导致Cotton-Mouton效应。
磁光效应的应用磁光效应在科学研究、医疗、通信和娱乐等领域都有广泛的应用。
在科学研究方面，磁光效应被广泛用于材料磁性、磁场和磁畴的研究。
通过测量磁光的旋转角度，可以确定磁场的强度和方向。
磁光效应还常用于开发和研究磁场和磁性材料的新型传感器和器件。
在医疗方面，磁光效应被应用于磁共振成像(MRI)。
在MRI中，利用磁光效应来感测人体内部磁场的小变化，通过这种方式可以创造出人体内部对不同成分的特定效果图像，以诊断不同的病症。
同时，MRI还可以用于医学研究和药物开发等方面。
在通信领域，磁光效应被广泛应用于光学通信中。
磁光器件（Magneto-optical Devices）是一种把电信信息转化为光信号的器件。
通过磁光器件转化，光信号可以更好地保持原信息，并且能够更快地在波长间切换，实现更快速和高质量的数字通信。
在娱乐领域，磁光效应也有一些应用。
例如，磁光图像, 是一种让图像通过光线的磁光效应呈现出立体效果的图像。
这些图像需要使用特定的眼镜来观看，因为它们有双效性。
光声效应及其在材料研究中的应用
光声效应及其在材料研究中的应用光声效应是指当光能量在介质中传播时，由于光的能量和声波的能量之间的耦合作用，产生的光声效应。
这一效应在材料研究中具有广泛的应用前景，可以用于材料的检测、调控和性能提升等方面。
光声效应的基本原理是，当光通过介质时，由于介质中的光子与晶格振动耦合，产生一个周期性的光学吸收与释放过程。
这种吸收与释放过程是通过声波传播传递的，从而形成光声效应。
光声效应可以带来多种现象，如声光散射、声光吸收和声光调制等。
在材料研究中，光声效应可以被广泛应用于材料的检测与表征。
例如，通过光声效应可以测量材料的声音传播速度、声阻抗和声子谱等参数，这些参数对于材料的结构和性能具有重要的指示意义。
同时，光声效应还可用于对材料内部的缺陷和结构进行非破坏性的检测，为材料的性能评估提供便利。
除了检测，光声效应还可以通过调控材料的声波特性来实现对材料性能的改变。
例如，通过光声效应可以调控材料的声学吸收和声学透射性能，从而实现对声音的隔离和阻尼效果的提升。
这对于一些噪音环境下的材料应用是非常有价值的。
此外，光声效应还可用于材料的声学透明性设计，通过合理控制声波的传播路径，实现对声音的聚焦和分散，为声学器件的设计提供新的思路和方法。
光声效应在材料研究中的应用还包括材料的光声调制和光声波导。
例如，通过调控材料的光声吸收率，可以实现对光的幅度和相位的调控，从而实现光场的调制。
这为光音频领域的应用提供了新的思路和方法。
此外，通过合理设计材料的结构和几何形状，可以实现光声波导的构建，从而实现对光和声波的高效传播和耦合。
尽管光声效应在材料研究中具有广泛的应用前景，但仍面临一些挑战。
首先，由于光与声波的耦合过程较为复杂，理论模型和计算方法的改进是必要的。
其次，目前对光声材料的研究还相对较少，探索新型功能材料的研发是一个重要的方向。
此外，光声效应在实际应用中还需要克服一些技术难题，如杂散光的干扰和光声信号的检测技术等。
总之，光声效应以其独特的优势和应用前景在材料研究中引起了人们的广泛关注。
磁光、电光和声光效应
方向的规定：使光矢量顺时针方向旋转的物质为右旋 物质，逆时针方向旋转的物质为左旋物质。
2
2、旋光现象的物理解释（1825年,菲涅尔）
1）将入射线偏光看成是左旋、右旋圆偏光的合成
1 0
1 2
1 i
1 2
1 i
2）左旋、右旋圆偏光在物质内部的折射率不同， 因而从物质中出射时获得的位相差不等。
引入位相差：
2
(n'n' ' )l
2
no3El
出射光强：
I
I0sin 2来自2I0sin
2
no3V
12
感生折射率差（n'-n' ' ） ： n'n'' no3 ' E
P
E KDP（磷酸二氢钾） X’
A
h
Y’
Z’
l
实验装置二：横向电光效应 （垂直光的传播方向）
出射光强：
I
I0
sin
2
2
I0
sin
16
1、布拉格(Bragg)声光衍射（ i 不为0，声波 波长小，作用长度大）
入射波 （）
声波(Sonic wave) 波面（ s ）
O
AB
O’ B
布拉格衍射波 （ + s ）
i B 2k sin B mk s
布拉格衍射
17
2、喇曼(Raman)--奈斯声光衍射（ i 近似为0， 声波波长小，作用长度小） m= +1 m= 0
EL
1 2
1 i ie
2
nL
磁光效应及其应用
由于法拉第效应的这种不可逆性，使得它在光电子技术 中有着重要的应用。例如，在激光系统中，为了避免光路中 各光学界面的反射光对激光源产生干扰，可以利用法拉第效 应制成光隔离器，只允许光从一个方向通过，而不允许反向
通过。这种器件的结构示意图如图5-23所示，让偏振片P1与 P2的透振方向成 45°角，调整磁感应强度B，使从法拉第盒 出来的光振动面相对P1转过 45°，于是，刚好能通过P2 ；
当然，菲涅耳的解释只是唯象理论，它不能说明旋光现 象的根本原因，不能回答为什么在旋光介质中二圆偏振光的 速度不同。这个问题必须从分子结构去考虑，即光在物质中 传播时，不仅受分子的电矩作用，还要受到诸如分子的大小 和磁矩等次要因素的作用，考虑到这些因素后，入射光波的
进一步，如果我们将旋光现象与前面讨论的双折射现象 进行对比，就可以看出它们在形式上的相似性，只不过一个 是指在各向异性介质中的二正交线偏振光的传播速度不同， 一个是指在旋光介质中的二反向旋转的圆偏振光的传播速度 不同。因此，可将旋光现象视为一种特殊的双折射现象—— 圆双折射，而将前面讨论的双折射现象称为线双折射。
θ =α cl
式中,α 称为溶液的比旋光率；c为溶液浓度。在实际应
用中,可以根据光振动方向转过的角度,确定该溶液的浓度。
实验还发现，不同旋光介质光振动矢量的旋转方向可能不 同，并因此将旋光介质分为左旋和右旋。当对着光线观察时， 使光振动矢量顺时针旋转的介质叫右旋光介质，逆时针旋转的 介质叫左旋光介质。例如，葡萄糖溶液是右旋光介质，果糖是 左旋光介质。自然界存在的石英晶体既有右旋的，也有左旋 的，它们的旋光本领在数值上相等，但方向相反。之所以有这 种左、右旋之分，是由于其结构不同造成的，右旋石英与左旋 石英的分子组成相同，都是SiO2，但分子的排列结构是镜像对 称的，反映在晶体外形上即是图 5-20
物理中的声光电效应
物理中的声光电效应声光电效应是物理学领域中的一种重要现象。
它涉及了声音、光线和电磁波之间的相互作用。
在本文中，我们将探讨声光电效应的原理、应用以及在日常生活中的实际意义。
一、声光电效应的原理声光电效应是指当声音、光线或电磁波与物质相互作用时，产生电子的移动现象。
其中最著名且被广泛研究的是光电效应，即光线照射到金属表面时，金属释放出电子。
声光电效应的原理涉及到能量的传递和电子的激发。
当光子或声波的能量高于一定阈值时，它们能够将金属表面的电子激发到达足够高的能级，从而使电子跃迁至导体中的传导能带，产生电流。
二、声光电效应的应用1. 光电电池基于光电效应的应用之一是光电电池。
光电电池是一种将光能直接转化为电能的设备。
它利用光线照射到半导体材料上产生的光电效应，将光能转化为电流。
光电电池广泛应用于太阳能电池板、光电传感器等领域，为新能源的发展作出了重要贡献。
2. 声波传感器声光电效应还可以应用于声波传感器的制作。
声波传感器能够将声音中的能量转化为电能，并进行信号处理和数据分析。
这种传感器被广泛应用于声音识别、通信和声纳等领域，具有重要的军事和民用价值。
3. 光控开关光控开关是另一种应用声光电效应的典型例子。
它利用光照条件的变化来控制电路的通断。
当光线达到一定强度时，光控开关可以自动打开或关闭电路。
这种开关在自动化领域、照明系统和电子设备中被广泛使用。
三、声光电效应的实际意义声光电效应的研究和应用对于现代科学技术的发展具有重要的意义。
它不仅帮助我们理解了声音、光线和电磁波之间的相互关系，还为各种设备和仪器的设计提供了基础。
通过声光电效应，我们可以将声音和光线转化为电信号，实现信息的传递和处理，推动了通信技术、光电子学、控制系统等领域的发展。
除此之外，声光电效应也在日常生活中产生了许多实际应用。
例如，我们在使用智能手机时，通过触摸屏幕进行操作的同时，屏幕的背光通过声光电效应提供电源。
此外，我们使用的电脑、电视等电子设备中也广泛应用了声光电效应的原理。
光子学与光电子学第7章 电光磁光声光效应及应用
光子学与光电子学
10
横向线性电光效应强度调制器工作原理
当外加电压为零时，Ex 和 Ey 分量在晶体中传输，经历着相同的折 射率变化，因此晶体的偏振光输出 I0 与输入相同。根据马吕斯（Malus）
定律，检偏器的输出光强由式（5.2.2）给出，即 I I0 cos 2 ，由于检 偏器和起偏器成正交状态， = 90o，所以探测器探测不到光。
（c）沿y方向施加电场Ea 时， LiNbO3晶体z轴截面的折射率 nx变为n,x，ny变为n,y，尽管主 轴没有旋转方向
事实上，我们必须考虑沿晶体某个方向施加的电场，对光在给定传输 方向上的折射率的影响。
在LiNbO3晶体中，沿z方向（光轴）传输的光波，不加外电场时，x方 向和y方向经历相同的折射率（nx= ny = no），不管偏振态如何变化， 如图7.1.1（a）所示。
横向线性电光效应的优点是我们可以分别独立 地减小晶体厚度 d 和增加长度 L，前者可以增 加电场强度，后者可引起更多的相位变化。
光子学与光电子学
8
7.1.3 电光强度调制器
在图7.1.2（a）所示的相位调制器中，在 相位调制器之前和之后分别插入5.2.2节 介绍的起偏器（polarizer）和检偏器 （Analyzer），我们就可以构成强度调 制器，如图7.1.3所示，起偏器和检偏器 的偏振方向相互正交。起偏器偏振方向 与y轴有45o角的倾斜，所以进入晶体的 Ex和Ey光幅度相等。
光子学与光电子学
2
7.1.1 电光效应
电光效应是外加电场引起各向异性晶体材料折射率改变的效应。
对于一个入射偏振光，施加的电场强度E对折射率n的影响可用E
光学效应
2 声光效应 当超声波在导光介质中传播时，将引起 介质折射率在时间上、空间上周期性 的变化，光通过该介质后产生衍射现 象，即声光效应。 在光纤中，利用声光效应可以改变出射 光的衍射方向，形成光开关或光纤准 直器。
3 磁光效应 磁光效应是指具有固定磁矩的物质在外磁 场作用下，电磁特性发生变化，使光波 在其内的传输特性发生变化的现象。 法拉第效应：光线在磁化的玻璃中传播时， 其偏振面发生偏转。 磁光克尔效应：光线在磁化介质表面反射 时，其偏振面发生偏转。
第四讲 光学效应
• • • • • • 多普勒效应 声光效应 磁光效应 电光效应 弹光效应 Sagnac效应
1 多普勒效应
多普勒效应：发射与接收源发生相对运动， 使发射与接收信号的频率发生改变的效应 称为多普勒效应。
在光的传播中也存在多普勒效应，当光源快 速向你移动时，光频率增加，即光谱向蓝 色偏移，偏移量与移动速度有关。
利用电光效应可以测量电场强度、电压等 物理量。 电光电压传感器是将电光材料放到被测电 压产生的电场中，光源发出的偏振光进 入电光材料，在电场作用下，偏振光旋 转一定的角度。检测偏转角度即可计算 电压。
5 弹光效应 由机械应力引起透光材料折射率变化的现 象称为弹光效应。 弹光效应改变光束的相位、振幅、偏振态 及传播方向等。 利 在同一光纤圈中两束相向传播的光的光程差 与光纤圈的旋转角速度成正比。它由法 国人Sagnac首先发现并得到实验证实。 Sagnac效应主要应用于转动传感器，及光纤 陀螺。
利用磁光效应可以测量磁场强度、电流等 物理量。 磁光电流传感器是将磁光材料放到被测电 流产生的磁场中，光源发出的偏振光经 光纤进入磁光材料，在电流产生的磁场 作用下，偏振光旋转一定的角度。检测 偏转角度即可计算电流强度。
讲课磁光效应及其应用概要课件
磁光效应原理
磁光效应的产生源于物质的磁性对光 子传播的轨道角动量和自旋角动量的 影响。
在磁场作用下，物质的原子或分子的 能级发生分裂，不同能级间跃迁产生 的光的偏振状态不同，从而导致了光 在物质中的传播性质发生变化。
磁光效应的分类
常见的磁光效应包括法拉第旋转、磁 双折射、磁致二向色性等。
磁双折射是指在磁场作用下，物质的 折射率发生变化的现象，导致光的传 播速度和偏振状态发生变化。
高性能磁光材料的制备困难
制备具有优异磁光性能的材料是一项技术挑战，需要精确控制材料 的成分、结构和制备工艺。
磁光器件的小型化与集成化
为了满足现代通信和传感技术的需求，磁光器件需要实现小型化、 集成化，这涉及到微纳加工和光子集成等技术的挑战。
市场前景
磁光效应在光学通信领域具有广阔的应用前景
随着信息技术的快速发展，光学通信对高速、大容量的数据传输需求日益增长，磁光效应作为一种独特的光学调 制手段，在光学通信领域具有广阔的市场前景。
4. 通过光探测器检测光的强度，判断 光的隔离效果。
磁光传感器实验
总结词
利用磁光效应实现物理量测量的实验
详细描述
通过测量磁场的变化，实现对物理量的测量，如压力、温度等。
磁光传感器实验
实验步骤 1. 准备实验器材，如磁光传感器、待测物理量发生器等。
2. 将待测物理量发生器产生的物理量施加到磁光传感器上。
总结词
利用磁光效应实现信息存储的实 验
详细描述
通过改变磁场的方向，实现对存 储介质中磁化方向的控制，从而 实现信息的写入和读取。
磁光存储实验
实验步骤 1. 准备实验器材，如磁光存储器、磁场发生器等。
2. 将待存储的信息编码为磁场方向。
晶体电光声光磁光效应实验实验讲义
2.3 实验原理 .................................................................................................................... 11 2.4 实验仪器 .................................................................................................................... 14 2.5 2.6 实验 3 3.1 3.2 3.3 3.4 3.5 实验内容 .................................................................................................................... 17 思考题 ........................................................................................................................ 18 晶体的磁光效应实验 ............................................................................................... 19 引言 ............................................................................................................................ 19 实验目的 .................................................................................................................... 19 实验原理 .................................................................................................................... 19 实验仪器 .................................................................................................................... 19 实验内容 .................................................................................................................... 19
磁光电光和声光效应物理光学方案策划
03
实验研究还包括对不同介质和 不同波长的光的磁光电光效应 进行比较和研究，以深入了解 其物理机制和应用前景。
声光效应
03
声光效应原理
声光效应是指超声波在介质中传播时，会使介质发生 弹性形变，从而影响介质中的光波，使光波的传播方
向、速度、振幅等发生变化的现象。
当超声波在介质中传播时，会在介质中产生周期性的 弹性形变，这种形变会导致介质中的光学性质发生变
物理光学方案策划
04
物理光学方案的目标和原则
目标
通过磁光电光和声光效应的物理光学方案，实现高效、稳定的则，确保方案具有实际应用价值和市场竞争力。
物理光学方案的具体内容
磁光电光效应研究
研究不同磁场和温度条件下，光电材料的磁 光电光效应特性，探索提高光电转换效率的 方法。
02
磁光电光效应还可应用于量子通信和量子计算领域，如量子密
钥分发和量子隐形传态等。
此外，磁光电光效应还可用于磁场和电流的测量，以及光学传
03
感器的开发。
磁光电光效应的实验研究
01
为了验证磁光电光效应的存在 和大小，需要进行一系列的实 验研究。
02
实验中需要使用高精度测量仪 器和设备，如光谱仪、偏振器 、磁场发生器等，以获得准确 的测量结果。
化，从而影响光波的传播。
声光效应的强弱与超声波的频率、振幅以及介质的物 理性质等因素有关。
声光效应的应用
声光调制器
利用声光效应调制光波的相位、频率和偏振状态等参 数，实现光信号的调制和控制。
声光扫描器
利用声光效应实现光束的扫描和定位，广泛应用于激 光雷达、光学检测和生物医学成像等领域。
声光偏转器
利用声光效应改变光束的传播方向，实现光束的偏转 和转向。
#5.1 电光效应及其应用
B 1 0 ( x 1 2 x 2 2 ) B 3 0 x 3 2 2 6 E 3 3 x 1 x 2 1
或者
x12x22
no2
nx3e2 2
263E3x1x21
18
为了讨论晶体的电光效应，首先应确定感应折射率椭球 的形状，也就是找出感应折射率椭球的三个主轴方向及相应 的长度。
41
0
0
41
0 0
0
0
0
0
0
63
E1
E
2
E 3
15
因此：
B1 0
B2 0
B3 B4
0
41
E
1
B5
41
E
2
B 6 63 E 3
16
由此，可得KDP型晶体的感应折射率椭球表示式：
可以看出，这个方程的x23项相对无外加电场时的折射
率椭球没有变化，说明感应折射率椭球的一个主轴与原折射
率椭球的x3轴重合，另外两个主轴方向可绕x3轴旋转得到。
假设感应折射率椭球的新主轴方向为 x1'、x2'、x3' ， 则 由 x1'、x2'、x3' 构成的坐标系可由原坐标系(O-x1x2x3)绕x3轴
B 1 0(x 1 2x 2 2)B 3 0x 3 2 1
式中，B 1 0 1 /n 1 2 1 /n o 2 B 2 0 ;B 3 0 1 /n 3 2 1 /n e 2 ;no 和 ne 分 别 为
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
L U d
7
横向线性电光效应相位调制器
施加的外电压在两个电场分量间产生一个可调 整的相位差，因此出射光波的偏振态可被施加 的外电压控制。 可以调整电压来改变介质从四分之一波片到半 波片，产生半波片的半波电压U = U/2对应 于 。 横向线性电光效应的优点是我们可以分别独立 地减小晶体厚度 d 和增加长度 L，前者可以增 加电场强度，后者可引起更多的相位变化。
珀克电光效应调制器
很显然，改变外加电场（电压），就可以控制 折射率，进而改变相位，实现相位调制。 如果外电场与光传播的方向相同，这种调制器 叫做纵向珀克电光效应调制器，如图7.1.1（b） 所示； 反之，如果外电场与光传播的方向垂直，这种 调制器就叫做横向珀克电光效应调制器，如图 7.1.1（c）所示，施加的外电场与y方向相同， 光的传输方向沿着z方向，外电场在光传播方 向的横截面上。 调制器通常利用线性电光效应。
3
图7.1.1 外加电场对各向同性晶体和 各向异性晶体折射率的影响
y ny=no nx=no z x nz=no KDP LiNbO3 y' n'y n'x z Ea KDP （b）沿z方向施加电场Ea 时， K D P 晶体z轴截面的折射率 变 化 , 主轴逆时针旋转了 45 o ，折 射率nx变为n,x，ny变为n,y 45o x x' n'x z LiNbO3 （c）沿y方向施加电场Ea 时， LiNbO 3 晶体z轴截面的折射率 n x 变为 n , x ， n y 变为 n , y ， 尽管主 轴没有旋转方向 y n'y Ea
第7章 电光/磁光/声光效应及应用
7.1 7.2 7.3 7.4 电光效应及器件 热电效应及热光开关 磁光效应及其器件 声光效应及其器件
1
7.1 电光效应及器件
7.1.1 7.1.2 7.1.3 7.1.4 7.1.5 7.1.6 7.1.7 电光效应 电光调制器工作原理 电光强度调制器 电光相位调制器 马赫-曾德尔幅度调制器 QPSK光调制器 电光开关
8
7.1.3 电光强度调制器
在图7.1.2（a）所示的相位调制器中，在 相位调制器之前和之后分别插入5.2.2节 介绍的起偏器（polarizer）和检偏器 （Analyzer），我们就可以构成强度调 制器，如图7.1.3所示，起偏器和检偏器 的偏振方向相互正交。起偏器偏振方向 与y轴有45o角的倾斜，所以进入晶体的 Ex和Ey光幅度相等。
10
横向线性电光效应强度调制器工作原理
当外加电压为零时， Ex 和 Ey 分量在晶体中传输，经历着相同的折 射率变化， 因此晶体的偏振光输出 I0 与输入相同。 根据马吕斯 （ Malus ） 2 定律，检偏器的输出光强由式（ 5.2.2 ）给出，即 I I 0 cos ，由于检 偏器和起偏器成正交状态， = 90 o，所以探测器探测不到光。 当施加的外电压在两个电场分量间产生相位差 时，当 在 0o 和 45o 之间变化时，离开晶体的光就变成椭圆偏振光（见 4.1 节） 。因 此， 就有一个沿检偏器轴线传输的光强分量， 通过检偏器到达探测器， 其透射光强度与施加的电压有关
x
（a）Ea=0时 , 晶体z轴截面的 折射率 , 对各向同性晶体 n x = ny = nz = no，对单轴各向异性 晶体nx = ny =no ¹ nz
事实上，我们必须考虑沿晶体某个方向施加的电场，对光在给定传输 方向上的折射率的影响。 在LiNbO3晶体中，沿z方向（光轴）传输的光波，不加外电场时，x方 向和y方向经历相同的折射率（nx= ny = no），不管偏振态如何变化， 如图7.1.1（a）所示。 然而，在外加平行于y轴的电场Ea时，如图7.1.1（c）所示，外加电场 引入沿z轴传播的双折射，即光以平行于x和y轴的两个正交偏振态经历 4 不同的折射率（和）沿着z轴方向传播
9
图7.1.3 横向线性电光效应强度调制器
4
U x
透射光强I
波片 入射光ห้องสมุดไป่ตู้起偏器
晶体 y 检偏器 探测器
I I0 Q U
0 U 2
Ea
45
0
z
（a）在相位调制器之前和之后分别插入起偏器和检偏器 可构成强度调制器 （b）探测器检测到的光强和施加到晶体上的电压的传输 特性，虚线表示插入/4波片后的特性 图中调制器的工作点已用光学的方法（在起偏器之后 插入一个四分之一波片）偏置到Q点。
2
7.1.1
电光效应
电光效应是外加电场引起各向异性晶体材料折射率改变的效应。 对于一个入射偏振光，施加的电场强度E对折射率n的影响可用E 的泰勒级数表示 , n n E E2 （7.1.1） 式中， 和分别表示线性电光效应和二阶电光效应系数，由于 高阶项的影响很小，所以可以略去不计。由于第一项E引起n的变 化 n E （7.1.2） 称为珀克（Pockel）效应，珀克电光效应是各向异性的，并严格 取决于输入光相对于材料轴线的取向。对于某个方向， = 0，称 为线性电光效应或珀克效应。只有某些晶体材料表现为珀克效应。 只有中心非对称晶体，如GaAs晶体，表现为珀克效应。 而由于第二项引起n的变化 n E 2 K E 2 （7.1.3） 称为克尔（Kerr）效应。式中，K是克尔系数。如果取向选择 = 0 ，称为二阶电光效应或克尔效应，所有的材料都表现为克 尔效应。
5
7.1.2 电光调制器工作原理
电光调制基于晶体和各向异性聚合物中的线性 电光效应，即电光材料的折射率n随施加的外 电场E而变化，n = n(E)，例如LiNbO3、 InGaAsP 、GaAs和聚合物这样的电光材料， 它的折射率明显随施加的外电场而改变，从而 实现对激光的调制。基于InP材料的高速光调 制器受到人们的重视，因为它的珀克（Pockel） 电光效应虽然比LiNbO3的弱，但是它的折射 率n约为3.5，却是较大的。 电光调制器是一种集成光学器件，即它把各种 光学器件集成在同一个衬底上，从而增强了性 能，减小了尺寸，提高了可靠性和可用性。
6
图7.1.2 横向线性电光效应相位调制器
晶体 入射光 E y o 线偏振 45 E
Ex
U
Ea
y
Ey
d
ny' L
z n'x x
Ex
圆偏振 出射光 z
当EY沿横轴传输距离 L 后，引起相位变化，于是 Ex 和 Ey 产生的相位变化为：
x y 2πL
n
2π
3 no r22
