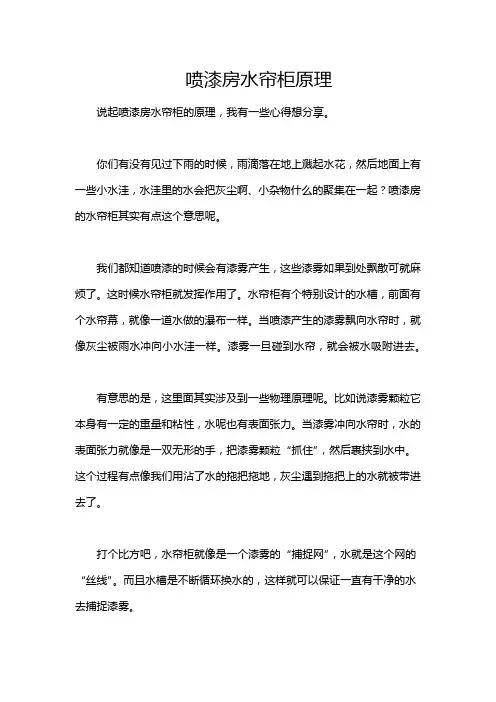

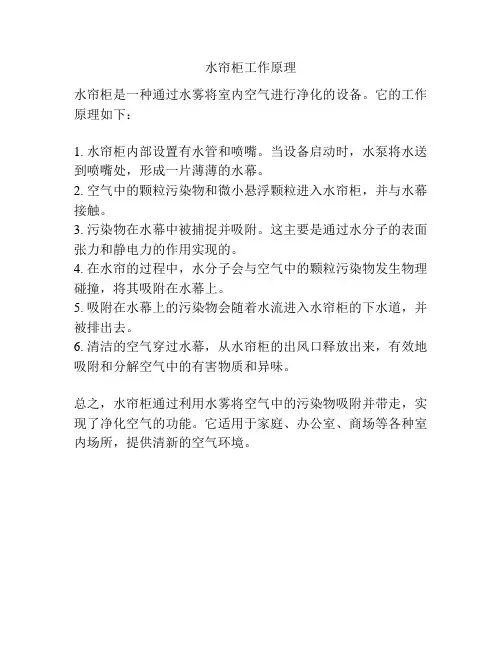

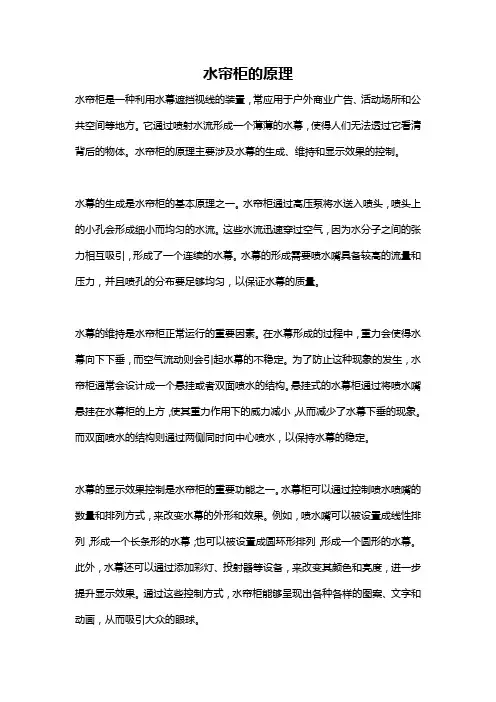

利用负气压力原理，工作时在齿板与弧板间因负压形成的强大气流（龙卷风），使这里的水产生旋涡对吸入的漆雾进行冲洗，空气被风机排出室外，油渣留于水中，在喷柜后捞油渣处集中打捞油渣，清水回流前面周而复始，从而保持了室内外空气不被漆雾污染，维护了工人健康

该设备常见的分为干式喷漆、喷淋式喷漆及水旋式喷漆、水濂、文氏、无泵、喷淋式利用扬水泵浦促使水雾化，洗涤空气，后一种则直接利用风机，产生高速气流的冲击作用，将水卷起来，使水雾化来洗涤空气，将化漆雾，为了容易分离水的界面，在含漆雾的空气入口处，设有锯齿状板，使气流从水面与锯齿之间流入。该设备抽风效果好，能使工作环境保持清洁，可直接与隧道炉组合，使生产车间流程顺畅，处理效果达90% 以上，且占空间少，是真正的环保尖兵。

特点：自动化涂装设备从除油锈、喷漆喷粉、烘干固化到成品，实现其高效率、省涂料、低污染。

适用行业：适合家电厂、自行车厂、工艺品厂及五金塑胶厂的大批量工件生产。

水帘柜（非标准）是利用流动的帘状水层来收集并带走漆雾，水帘由专用的回圈水泵维持，调节阀调节水帘大小，以控制水帘形状的完整；水箱下部设置过卷台，是将水帘冲击下来的漆雾由抽风装置形成；

环保型水帘柜说明

产品规格:

环保水帘柜水帘板采用不锈钢制做，易清洁耐腐蚀，水可循环利用，废油漆渣可集中捞出处理，不污染环境，是一种新型环保类产品。环保水帘柜的使用可改善车间工作环境，提高产品品质，减少生产中对环境的污染。水帘柜是经过有多年使用经验的人员专门设计。排风量大，过滤干净，耐用等都有独特之处，是理想的环保设备。（适用于拉链头和小五金件的表面喷漆。）

手喷水帘柜主要技术参数

喷漆区尺寸mm 外形尺寸mm 水盘体积mm 抽风机功率kw 水泵功率kw 抽风机规格mm

1040×1220×1200 1620×1560×2000 1390×1200×250 0.75 0.75 400×455

品牌：温州隆星涂装

技术指标：四、技术参数

型号水帘宽度风机风量风机功率水泵功率

42000㎜18000 M3/h 1.5KW 1.5KW

52440㎜22000 M3/h 2.2KW 1.5KW

63000㎜18000 M3/h×2 1.5KW×2 1.5KW

73500㎜18000 M3/h×2 1.5KW×2 1.5KW

84000㎜22000 M3/h×2 2.2KW×2 2.2KW

94500㎜18000 M3/h×3 1.5KW×3 2.2KW

五、水泵性能参数（故障原因及其解决办法各厂家水泵使用说明书）

泵型号流量Q扬程H(m)转速n(r/min)轴功率p(kW)出厂配套电机泵效率η(%)必需汽蚀余量NPSHR(m)自吸性能

（m3/h）(L/s)自吸高度(m)自吸时间(s)

2TC-3012 3.33242900 1.5Y90L-22.2kW52 2.5 5180

18 4.8522 1.8957 3.2

21 5.8320 1.9957.5 3.7

六、风机性能参数（GD 30K2-12型轴流通风机）

机号NO叶轮直径㎜功率KW风量m3/h风压Pa

4Ф4000.753163-467873-100

5Ф500 1.56178-7913115-157

6Ф600 1.17250-9500167

2.214300-18500177-185

0.754800-870074-82

7Ф700 2.211500-14100226

418000-20900235-245

1.17550-1390093-103

8Ф800 5.517300-22000294

7.527000-31300314-324

1.511400-14900127

2.217800-20600137-145

产品说明：

一、工作原理

生产水洗喷漆柜是将喷漆过程中的漆雾和有机溶剂在一定区域内进行水洗吸收过滤处理。因此，喷漆柜必须符合消防、卫生等相关的环保要求，改善操作者的工作环境和废气排放标准。

二、使用前检查工作

1、将水洗喷漆柜加水和吸附有机溶剂液；

2、给水泵加水，检查水管是否漏气，旋转泵轴，感觉灵活，泵内无障碍；

3、将水管阀门打开；

4、打开电源开关，排气风机下转方向水泵正转方向。

三、使用注意事项

1、使用时注意水洗喷漆柜过滤网被油漆堵塞，应时常打捞油漆；

2、注意泵的运转有无杂音和剧烈磨擦声和撞击声，如有应立即停机检查；

3、定期检查轴承中润滑油的清洁度，水泵运转满500小时，应清洗更换一次润滑油。

4、长期作用注意风机叶与风机壳的油漆卡死，应拆风机清理油漆。

干式喷房操作使用说明书

干式喷房与水廉柜成本比较资料

一、概述：

干式喷柜采用新型瑞士Andreae牌百褶式干式过滤纸，减少过喷和减低成本，维护方便，是理想的绿色环保型喷漆设备；干式喷房由于有比湿式喷房更多的优点，故越来越受到涂装行业的青睐，并且由于经济的发展，国家对环保的要求也越来越高，相信通过对其不断的改进和完善，干式喷房定会在涂装生产中得以更加广泛的应用。

二、某种干式喷柜相关技术参数：

1、喷柜外形尺寸：L2.4M*D2M*H2.2M；

2、热风机采用5HP喷柜专用风机（380V 50HZ）；

3、变径风管口径：2000×900=φ550；

4、过滤纸面积：3.6m2

5、设备采用优质冷轧钢板折制而成，喷防锈底漆及面漆，由于不采用水，其他材料如塑胶、木板也可用；

6、设备结构密封，所有拼接部位由密封胶密封；

7、滤网固定方式采用推拉式结构，更换方便；

8、风机进风口设有φ550单叶风阀一个，风量无级可调；

9、喷柜内设防爆照灯：40W×2=2支（220V），光罩强线不小于400lux；

三、保养及注意事项：

干式喷柜在使用时需作日常及定期维护检查，以使干式喷柜更好地经济运行，延长使用寿命，检查时要关掉电源。

1、定期更换百褶式过滤纸；

2、定期清理喷房内残余的油漆或粉漆；

3、定期检查电气连接情况，检查风机马达运行发热情况；
