湿式自动喷水灭火系统
湿式自动喷水灭火系统的工作原理
湿式自动喷水灭火系统的工作原理
湿式自动喷水灭火系统是一种可靠且有效的灭火设备，它可以在火灾发生时迅速进行灭火，防止火势扩散。
其工作原理是通过自动感应器侦测火灾，触发系统启动，将水流通过管道送到火灾现场，进行灭火。
湿式自动喷水灭火系统由主管道、分支管道、喷头、水泵、水箱等组成，其中主管道和分支管道是输送水的管道，喷头则是灭火的关键部分。
自动感应器则是系统的“智能中枢”，当火灾发生时，它会自动检测并触发系统启动。
在系统工作时，水泵会将水从水箱中抽取出来，通过主管道输送到喷头处。
喷头可以分为喷雾型和注水型两种，喷雾型喷头将水流分散成小水滴，形成水雾，以达到灭火效果；而注水型喷头则是直接将水注入火源。
湿式自动喷水灭火系统的工作原理需要注意一些细节问题。
首先，系统对水的质量要求比较高，水中不能有杂质，否则会影响喷头的灭火效果。
其次，系统需要定期维护和保养，以确保其正常工作。
此外，在灭火过程中，还需要注意灭火人员的安全，避免因水流过大而造成的危险。
总的来说，湿式自动喷水灭火系统是一种非常实用的灭火设备，其工作原理简单明了，具有灭火效果好、操作简单、自动控制等特点。
在实际使用中，需要正确安装、维护和保养，以确保其正常工作，为人们的生命财产安全提供保障。
湿式自动喷水灭火系统常见问题探析
湿式自动喷水灭火系统常见问题探析湿式自动喷水灭火系统是一种常见的消防设施，广泛应用于各种场所，如商业建筑、工厂、仓库、餐饮场所等。
它可以及时有效地阻止火灾的蔓延，保护人员和财产安全。
尽管湿式自动喷水灭火系统在一定程度上能够帮助防止火灾事故，但在使用过程中还是可能出现一些常见问题。
本文将对湿式自动喷水灭火系统的常见问题进行探析，并提出解决方法。
1. 常见问题一：系统漏水湿式自动喷水灭火系统的系统漏水是比较常见的问题。
这可能是由于管道老化、管路接头松动、阀门密封不严等原因引起的。
如果系统漏水严重，就会导致系统的正常运行受到影响，从而影响到火灾的及时扑灭。
为了解决这个问题，首先要定期对系统进行检查和维护，及时更换老化的管道和密封件，确保系统的完好性。
还要定期进行系统压力测试，及时处理管道漏水问题，确保系统的正常运行。
湿式自动喷水灭火系统需要依赖供水系统，如果供水不足，就会影响到系统的正常运行。
供水不足可能是由于供水管道堵塞、水泵故障、水箱水位不足等原因引起的。
为了解决这个问题，需要定期检查供水系统的运行状况，确保供水系统的正常运行。
还可以增加备用水泵、扩大水箱容量等措施，以应对供水不足的情况。
湿式自动喷水灭火系统的系统误动作也是一个比较常见的问题。
系统误动作可能是由于风雨、温度变化、管道振动、电气干扰等外界因素引起的。
为了解决这个问题，首先要对系统进行严密的防护，防止外界因素对系统的影响，比如加装防风雨设施、防温措施等。
还可以对系统进行技术升级，采用先进的控制系统和敏感度较高的传感器，降低系统误动作的概率。
湿式自动喷水灭火系统的维护不到位也是一个比较常见的问题。
系统维护不到位可能是由于维护人员技术不过关、维护经验不足、维护计划不合理等原因引起的。
为了解决这个问题，首先要提高维护人员的技术水平，不断加强维护技能培训，提升维护人员的维护意识和能力。
还要建立科学合理的维护计划，定期对系统进行全面维护和检查，确保系统的正常运行。
湿式与干式自动喷水灭火系统的比较
干式自动喷水灭火系统通过感温元件实时监测环境温度变化，当温度达到预定值时，感温元件触发干 式阀动作，打开灭火剂管道，同时启动供水泵，使灭火剂以一定的压力喷出，达到扑灭火灾的目的。
优点与适用范围
优点
干式自动喷水灭火系统具有结构简单 、维护方便、可靠性高、对环境温度 变化不敏感等优点。
适用范围
喷头误动作。
解决方案
定期检查喷头的灵敏度和可靠性，确保其正常 工作。
问题2
管路老化或腐蚀。
解决方案
定期对管路进行检查和维护，及时更换损坏或老化 的管路。
问题3
水源不足或压力不够。
解决方案
确保水源充足，定期检查管路压力，保证系统正常运行 。
02
干式自动喷水灭火系统
定义与工作原理
定义
干式自动喷水灭火系统是一种在准工作状态下，管道内不充水，灭火管道处于常压状态，而在火灾发 生时，干式阀迅速响应，启动供水泵，使灭火剂在喷头处以一定的压力喷出进行灭火的系统。
03
湿式与干式系统的比较
工作原理比较
湿式系统
湿式系统利用水的压力，通过喷头将水喷洒到火源上，通过 降低火源温度来达到灭火的目的。湿式系统通常在管道内充 满水，当火灾发生时，喷头受热后破裂，水流出灭火。
干式系统
干式系统在管道内没有水，而是使用氮气或其他惰性气体进 行加压。当火灾发生时，喷头受热后打开，气体和水的混合 物被释放出来灭火。
工作原理
在湿式自动喷水灭火系统中，管路内 充满压力水，当火灾发生时，高温火 焰或热量使喷头开启，水从喷头喷出 灭火。
优点与适用范围
优点
湿式自动喷水灭火系统结构简单、可靠性高、成本低。
适用范围
适用于室内环境，如商场、办公楼、酒店等场所，对于保护重要设备或精密仪器也非常有效。
湿式自动喷水灭火原理
湿式自动喷水灭火原理概述湿式自动喷水灭火系统是一种常见的灭火设备，它通过喷洒水雾来控制和扑灭火灾。
本文将详细介绍湿式自动喷水灭火原理及其工作流程。
工作原理湿式自动喷水灭火系统主要由水源、水泵、管网、喷头和控制装置等组成。
其工作原理如下：1.检测火灾：当火灾发生时，火灾探测器（如烟雾探测器、温度探测器等）会检测到烟雾、温度等异常信号，向控制装置发送信号。
2.启动水泵：控制装置接收到火灾信号后，会自动启动水泵，并将水泵的输出压力调整到合适的工作状态。
3.喷头喷水：水泵将水源送入管网，通过管网输送到喷头。
喷头会将水分散成小水滴形成水雾，喷洒到火灾现场。
4.灭火作用：水雾喷洒到火灾现场后，能够降低火灾区域的温度，吸收火灾产生的热量，并抑制火焰的蔓延。
此外，水雾中的水汽还能与烟雾中的有害气体化学反应，减少烟雾的毒性。
5.控制系统：控制装置会监测火灾情况，一旦火灾得到控制，系统会自动停止喷水。
同时，控制装置还会对系统进行故障监测和报警，确保系统的正常运行。
喷头设计喷头是湿式自动喷水灭火系统中的关键组件，其设计直接影响到系统的灭火效果。
以下是一些常见的喷头设计要点：1.喷雾角度：喷头应具有合适的喷雾角度，一般为60度至120度之间。
太小的角度会导致喷洒范围不足，太大的角度则会降低喷水的效果。
2.喷雾流量：喷头的流量应根据火灾场所的大小和火势确定。
一般来说，较大的火灾场所需要更大的流量来进行灭火。
3.喷雾粒度：喷头应能够将水分散成细小的水滴，形成水雾。
较小的水滴能够更好地吸收热量和抑制火焰。
4.喷头布置：喷头的布置应合理，能够覆盖到火灾现场的每个角落。
一般来说，喷头应距离火源较近，以便快速灭火。
湿式自动喷水灭火系统的优势湿式自动喷水灭火系统具有以下优势：1.快速响应：系统能够迅速检测到火灾并启动喷水，有效控制火势的蔓延。
2.高效灭火：水雾能够迅速降低火灾区域的温度，吸收热量并抑制火焰，有效灭火。
3.无污染：水是一种环保的灭火介质，使用湿式自动喷水灭火系统不会产生有害气体和化学物质。
湿式自动喷水灭火系统的基本工作原理
湿式自动喷水灭火系统的基本工作原理湿式自动喷水灭火系统是一种常见的消防设备，广泛应用于各种场所，如商业建筑、工厂、仓库等。
它采用水作为灭火介质，可以在火灾发生时迅速进行灭火，有效地阻止火势的蔓延，保护人员生命和财产安全。
本文将从系统组成、工作原理、优缺点等方面介绍湿式自动喷水灭火系统的基本知识。
一、系统组成湿式自动喷水灭火系统主要由水源、供水管网、喷头和控制装置等组成。
1. 水源：一般来说，湿式自动喷水灭火系统的水源可以是自来水、消防水池或水泵。
水源的选择要满足消防流量和压力的要求。
2. 供水管网：供水管网由主管道、分支管道和喷头连接而成。
主管道负责将水源引入系统，分支管道则将水顺利输送到各个喷头。
3. 喷头：喷头是系统中最关键的部件之一，它负责将水以喷雾或雾状形式喷洒到火灾现场。
根据需要，喷头可以分为喷雾喷头和喷射喷头两种类型。
4. 控制装置：控制装置是湿式自动喷水灭火系统的核心，它负责监测火灾信号并控制水源的开关。
常见的控制装置有火灾报警控制盘、压力开关和电磁阀等。
二、工作原理湿式自动喷水灭火系统的工作原理相对简单，主要分为火灾探测和水源开启两个阶段。
1. 火灾探测：当火灾发生时，火灾探测器会发出信号，传输给控制装置。
常见的火灾探测器有光电感烟火灾探测器、温度火灾探测器和火焰火灾探测器等。
2. 水源开启：控制装置接收到火灾信号后，会迅速启动水源开关，打开水泵或水阀，使水源进入系统供水管网。
3. 喷头喷水：当水源进入供水管网后，通过喷头将水以喷雾或雾状形式喷洒到火灾现场。
喷雾和雾状水滴可以快速吸收热量，降低燃烧物温度，从而达到灭火的效果。
三、优缺点湿式自动喷水灭火系统具有以下优点：1. 灭火速度快：湿式自动喷水灭火系统能够迅速启动并喷洒水源，可以在火灾初期迅速灭火，有效控制火势蔓延。
2. 成本较低：相比其他灭火系统，湿式自动喷水灭火系统的设备和维护成本较低，适用于各种规模的场所。
3. 灵活性好：湿式自动喷水灭火系统可以根据不同场所和需求进行灵活布置，适应多种复杂环境。
湿式自动喷水灭火系统

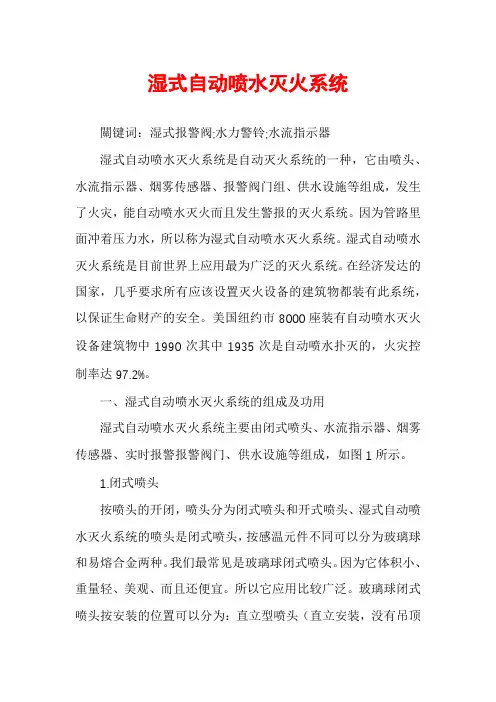

湿式自动喷水灭火系统關键词：湿式报警阀;水力警铃;水流指示器湿式自动喷水灭火系统是自动灭火系统的一种，它由喷头、水流指示器、烟雾传感器、报警阀门组、供水设施等组成，发生了火灾，能自动喷水灭火而且发生警报的灭火系统。
因为管路里面冲着压力水，所以称为湿式自动喷水灭火系统。
湿式自动喷水灭火系统是目前世界上应用最为广泛的灭火系统。
在经济发达的国家，几乎要求所有应该设置灭火设备的建筑物都装有此系统，以保证生命财产的安全。
美国纽约市8000座装有自动喷水灭火设备建筑物中1990次其中1935次是自动喷水扑灭的，火灾控制率达97.2%。
一、湿式自动喷水灭火系统的组成及功用湿式自动喷水灭火系统主要由闭式喷头、水流指示器、烟雾传感器、实时报警报警阀门、供水设施等组成，如图1所示。
1.闭式喷头按喷头的开闭，喷头分为闭式喷头和开式喷头、湿式自动喷水灭火系统的喷头是闭式喷头，按感温元件不同可以分为玻璃球和易熔合金两种。
我们最常见是玻璃球闭式喷头。
因为它体积小、重量轻、美观、而且还便宜。
所以它应用比较广泛。
玻璃球闭式喷头按安装的位置可以分为：直立型喷头（直立安装，没有吊顶的场所、地下室和车库等）、边墙型喷头（靠墙安装，布置较难的场所）、和隐蔽式喷头（安装在吊顶内，高档装修或高度不够的场所）。
下垂型喷头（有吊顶的场所，应用最为广泛）。
玻璃球闭式喷头由溅水盘、玻璃球体、安装座组成。
当发生火灾时，闭式喷头周围的环境温度升高时，玻璃球内的液体受热膨胀，破裂，通过溅水盘洒水灭火。
2.水流指示器它安装在喷水管网的每一层的水平分支管上或某一区的分支管上。
它的主要功能及时报告发生火灾的部位。
它的内部结构如图3所示。
浆片连接触头，当管网的水流动时，水流推动浆片，使触头闭合，将水信号转变成电信号，发送给消防控制器。
及时报告火灾发生的部位。
3.报警阀门组湿式报警阀门组是整个湿式自动灭火系统的主体，核心部件。
它是湿式报警阀门组的主要部件，有阀前压力表、阀后压力表、延时器、水力警铃、压力开关，如图4所示。
湿式系统(自动喷水灭火系统)
喷水端压力表 供水端压力表 阀体和阀瓣组件：只 允许水单方向流入喷 水系统并在规定流量 下报警的一种单向阀 。湿式报警阀中的阀 瓣控制水流方向的主 要可动密封件。 水流指示器：某个喷 头开启喷水或管网发 生水量泄漏时，管道 中的水产生流动；引 起水流指示器中桨片 随水流而动作；接通 延时电路，继电器触 电吸合发出区域水流 电信号，送至消防控 制室。
谢谢观赏
授课完毕，欢迎批评指正
4、自动喷水灭火系统发生故障，需停水进行修理前， 应向主管值班人员报告，取得维护负责人的同意，并 临场监督，加强防范措施后方能动工。
系统的检查、维护和保养 5、消防水池、消防水箱及消防气压给水设备应每月检查一 次，并应检查其消防储备水位及消防气压给水设备的气体 压力。同时，应采取措施保证消防用水不作它用，并应每 月对该措施进行检查，发现故障应及时进行处理。 6、每年应对消防储水设备进行检查，修补缺损和重新油 漆。消防水池、消防水箱、消防气压给水设备内的水， 应根据当地环境、气候条件不定期更换。 7、每月应对喷头进行一次外观及备用数量检查，发现有 不正常的喷头应及时使用专用扳手更换；当喷头上有异物 时应及时清除。 8、每月应利用末端试水装置对水流指示器进行试验。
湿式系统运用的场所
认识湿式系统
如：车间、仓库、宾馆、商场、娱乐场所、 医院、影剧院、办公楼及车库等类似场所。
车间
仓库
宾馆
商场
娱乐场所
医院
湿式系统运用的场所
认识湿式系统
如：车间、仓库、宾馆、商场、娱乐场所、 医院、影剧院、办公楼及车库等类似场所。
影剧院
车库 办公楼
喷头
信号蝶阀
水流指示器
湿式系统的组成
有护网的喷头
喷头
湿式自动喷水灭火系统的安装与调试
检查阀门是否损坏，更换损坏的阀门。
定期保养与维修
全面检查
每年至少进行一次全面检查，确保系统各部件正常工作。
更换磨损件
对磨损严重的部件进行更换，保证系统性能。
更新老化部件
对老化的部件进行更新，延长系统使用寿命。
05
安全使用与操作规范
安全操作规程
操作前应确保系统处于正 常工作状态，无故障或异 常情况。
THANKS
感谢观看
系统通过感温元件实时监测温度，当温度达到设 02 定的启动温度时，喷头便会自动开启，释放水灭
火。
湿式自动喷水灭火系统具有快速响应、高效灭火 03 的特点，是常见的自动灭火系统之一。
系统组成部分
喷头
喷头是系统的核心部 件，其感温元件能够 感知温度变化，当温 度达到设定值时，喷 头会自动开启。
管路
管路是连接水源和喷 头的通道，负责输送 水灭火。管路应保持 清洁，防止堵塞。
定期清洗系统管道、喷头等部件，保持系 统清洁。
在使用过程中，应密切关注系统的工作状 态，如有异常应及时处理。
紧急情况处理措施
01
如发现系统出现故障或异常情况，应立即停止使用 ，并通知专业人员进行检修。
02
在紧急情况下，如火灾等，应立即启动系统，并按 照应急预案进行处置。
03
在处理紧急情况时，操作人员应保持冷静，遵循应 急处理程序，避免造成不必要的损失和伤害。
改进。
04
系统维护与保养
日常检查与维护
每日检查
检查喷头、管道、阀门等 是否有异常，确保系统正 常运行。
记录与报告
对日常检查情况进行记录 ，发现异常及时报告。
定期清理
定期清理管道内积聚的杂 质，保持管道畅通。
湿式自动喷水灭火系统
生、发展特性的不同，可以有许多不同的系统形式。
通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。
因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。
开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。
发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。
一、湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。
（一）湿式系统的工作原理湿式自动喷水灭火系统，一般包括：闭式喷头、管道系统、湿式报警阀组和供水设备。
湿式报警阀的上下管网内均充以压力水。
当火灾发生时，火源周围环境温度上升，导致水源上方的喷头开启、出水、管网压力下降，报警阀阀后压力下降致使阀板开启，接通管网和水源，供水灭火。
与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。
如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。
如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，消防控制室接到信号，启动水泵供水。
(二)系统的适用范围和使用要求1．适应范围湿式自动喷水灭火系统在国内外安装使用已有100多年历史了，有较丰富的设计安装和管理经验，系统的可靠性好。
在环境温度不低于4℃、不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用这种系统。
2．系统特点湿式自动喷水灭火系统主要有以下一些特点：(1)结构简单，使用可靠湿式自动喷水灭火系统与其它自动喷水灭火系统比较，结构最简单，仅需湿式报警阀、喷头和必要的供水设施便可工作，系统充水后管理简单易行。
湿式自动喷水灭火系统的组成
湿式自动喷水灭火系统的组成
湿式自动喷水灭火系统是一种广泛应用于建筑物和工业设施中的灭火系统。
它是由多个组成部件组成的，其中每个部件都起到重要的作用，下面将详细介绍这些组成部件。
1.水源：湿式自动喷水灭火系统的主要灭火介质是水，因此系统需要一个可靠的水源。
水源可以是城市自来水、消防水池或消防水箱。
在选择水源时，需要考虑水压和水流量是否足够满足系统的灭火需求。
2.主控制阀：主控制阀是控制水流进入喷头的主要设备。
它通常安装在建筑物的入口处，可以通过手动或自动方式打开和关闭。
3.管道系统：管道系统是将水从主控制阀输送到各个喷头的重要组成部分。
管道需要安装在建筑物内的各个区域，以便尽可能快地将水输送到火灾现场。
4.喷头：喷头是将水喷洒到火灾现场的设备。
喷头可以根据需要安装在墙壁、天花板或地面上，通常使用的是喷雾式喷头和喷洒式喷头。
喷头会在火灾自动或手动启动。
5.控制设备：控制设备是监测火灾的设备，可以手动或自动启动喷头。
自动控制设备可以通过探测器或其他感应设备检测到火灾，并向主控制阀发送信号打开喷
头。
6.排水系统：排水系统是将喷头喷出的水排出建筑物的设备。
排水系统通常由排水管道、排水口和排水泵组成，可以将水排出建筑物以避免损坏。
综上所述，湿式自动喷水灭火系统是由多个组成部分构成的，这些部分协同工作以消灭火灾。
在设计和安装系统时需要考虑到每个组成部分的特点和功能，以确保系统能够在火灾发生时有效地工作。
湿式自动喷水灭火系统
湿式自动喷水灭火系统
湿式自动喷水灭火系统是指管网内经常充满有压力水的自动喷水灭火系统。
1）工作原理。
湿式自动喷水灭火系统的工作原理是，当发生火灾时，燃烧的高温会把闭式喷头的闭锁装置烤化脱落，此喷头即喷水灭火；同时，另一股水流流入报警通道，经延迟至压力开关和水力警铃开始报警，把信号传给水泵控制柜，启动消防水泵供水灭火。
如果是多层物业分区控制时，在每一分区管路上都有水流指示器，只要该区的闭式喷头有一只动作，水流指示器将会发出信号，传给分区报警控制箱，接通电力报警器报警，并给总报警控制柜发出指令，即启动消防水泵供水灭火。
2)基本组成。
湿式自动喷水灭火系统一般由湿式报警阀装置部分、报警控制部分、供水部分和管网部分四部分组成。
A.湿式报警阀装置部分。
主要由湿式阀、延迟器、水源和系统压力表、压力表开关、报警控制阀、过滤器、止回阀、主排放阀、节流阀组件、接管、三通、弯头、活接头等组成。
B.报警控制部分。
主要由压力开关、水流指示器、水力警铃、分区报警控制柜、报警总控制柜等组成。
C.供水部分。
由蓄水池、水泵、压力水罐、高位水箱、水泵接合器等组成。
D.管网部分。
由闭式玻璃球喷头或闭式易熔合金喷头、供水管、各种
接头、电磁阀门、末端泄放装置等组成。
湿式自动喷水灭火系统原理
湿式自动喷水灭火系统原理湿式自动喷水灭火系统，这个名字听起来很专业对吧？不过，别担心，我们来轻松聊聊它的原理。
湿式系统的工作原理其实非常简单。
想象一下，你在厨房里做饭，油烟机的排风扇轰轰作响，突然一股烟雾窜了出来。
别慌，这时候如果有个小喷头在你头顶上“咔嚓”一声就喷出水来，瞬间把烟雾压下去，多好！湿式自动喷水灭火系统就像这样，随时准备给火焰来个“痛快”。
你知道吗？这套系统就像是你的隐形保护神，平时默默无闻，一旦火灾发生，它就能迅速反应。
系统里的水管就像是一条条小蛇，静静地藏在天花板上，没事的时候不发声，等到关键时刻，它们就会一口气把水喷出来。
说到喷头，它们可都是小小的英雄，随时准备战斗。
只要温度一升高，喷头就会像打了鸡血一样，立刻开启，水流如注。
想想看，水花四溅，瞬间把火焰扑灭，这场面多壮观啊！说到水，那可是湿式系统的主角。
水是最简单、最有效的灭火剂，不需要花哨的化学物质，简单纯粹。
你们有没有想过，为什么大家都喜欢用水灭火？因为水能冷却、隔绝氧气，还能把火焰的热量带走。
就像夏天喝冰饮料一样，凉爽得很，火焰遇到水，真是没辙了。
这个系统是全自动的，不需要人来操心，就像一个听话的小孩子，自己知道什么时候该“出手”。
这套系统的布局也很有讲究。
喷头通常分布在房间的四周，就像是在开party，大家都聚在一起，准备随时开怀大笑。
万一发生火灾，哪怕是某个小角落冒烟，喷头们也会齐心协力，把火扑灭，简直是团队合作的典范。
你以为这就完了？不不不，湿式系统还有个“聪明”的地方，喷头不仅会在火灾发生时自动喷水，系统内部的管道也会保持充满水压，确保一旦需要就能立刻行动，真是细致入微。
再说了，湿式自动喷水灭火系统还特别可靠。
一般来说，这种系统的维护也不麻烦。
只要定期检查水管和喷头，看看有没有堵塞的情况就好。
别担心，维护的时候就像给小汽车做保养，简单又轻松。
只要定期给它“体检”，就能保证它在关键时刻发挥作用，绝对不掉链子。
要知道，湿式系统不仅在工业建筑中应用广泛，在家庭住宅里也越来越普及。
湿式自动喷水灭火系统
喷头动作数和作用面积是紧密相关的，选定了喷头，确定了 作用面积，也就知道喷头最大动作数。
最不利点处喷头压力一般情况为0·1MPa，最低不得小于 0·05MPa(在确定高位水箱的高度时)，这主要是根据喷头特性 和喷水强度要求决定的。民用建筑和工业厂房的系统设计基本参 数不应低于表17-11的规定。仓库的系统设计基本参数不应低于 表17-12的规定。
好，适用于室内温度不低于4℃且不高于70℃的
建筑物、构筑物内(不能用水扑救的建筑物和构 筑物除外)。
2、系统组成及工作原理
2.1系统主要部件：
2.2系统工作原理：
工作原理图
2.3自动喷水灭火系统喷头 (1)分类
Байду номын сангаас
进一步分类
特点及应用
标准洒水喷头
3、工程实例
4、系统的设计与计算
n
QS qi i 1
式中:QS为系统设计流量，L/s;qi为最不利点处作用面积内各喷 头节点的流量，L/s。
•消防供水
消防供水应无污染、无腐蚀、无悬浮物。可由市政 或企业的生产、消防给水管道供给，也可由消防水 池或天然水源供给，并应确保持续喷水时间内的用 水量。与生活用水合用的消防水箱和消防水池，其 储水的水质，应符合饮用水标准。严寒与寒冷地区， 对系统中遭受冰冻影响的部分，应采取防冻措施。 当自动喷水灭火系统中设有2个及以上报警阀组时， 报警阀组前宜设环状供水管道。
（2）基本设计数据的确定
建筑物的火灾危险等级划分确定后，就要确定该类建筑物喷 水灭水系统的基本设计数据。基本设计数据通常包括喷水强度、 作用面积、喷头动作数、每只喷头保护面积、最不利点处喷头压 力以及理论供水量等。
湿式自动喷水灭火系统简介
（一）湿式自动喷水灭火系统简介1.系统的组成湿式喷水灭火系统是由喷头、报警止回阀、延迟器、水力警铃、压力开关（安于管上）、水流指示器、管道系统、供水设施、报警装置及控制盘等组成，主要部件如下表所示。
主要部件表编号名称用途编号名称用途1高位水箱储存初期火灾用水13水池储存1h火灾用水2水力警铃发出音响报警信号14压力开关自动报警或自动控制3湿式报警阀系统控制阀，输出报警水流15感烟探测器感知火灾，自动报警4消防水泵接合器消防车供水口16延迟器克服水压液动引起的误报警5控制箱接收电信号并发出指令17消防安全指示阀显示阀门启闭状态6压力罐自动启闭消防水泵18放水阀试警铃阀7消防水泵专用消防增压泵19放水阀检修系统时，放空用8进水管水源管2排水漏斗（或管）排走系统的出水9排水管末端试水装置排水21压力表指示系统压力10末端试水装置试验系统功能22节流孔板减压11闭式喷头感知火灾，出水灭火23水表计量末端试验装置出水量12水流指示器输出电信号，指示火灾区域24过滤器过滤水中杂质湿式自动喷水灭火系统示意图湿式自动喷水灭火动作程序图2.湿式喷水系统附件（1）水流指示器（水流开关）：其作用是把水的流动转换成电信号报警。
其电接点即可直接启动消防水泵，也可接通电警铃报警。
在多层或大型建筑的自动喷水系统中，在每一层或每分区的干管或支管的始端安装一个水流指示器。
水流指示器分类：按叶片形状分为板式和桨式两种。
按安装基座分为管式、法兰连接式和鞍座式三种。
桨式水流指示器的工作原理：当发生火灾时，报警阀自动开启后，流动的消防水使桨片摆动，带动其电接点动作，通过消防控制室启动水泵供水灭火。
（2）洒水喷头：喷头可分为开启式和封闭式两种。
它是喷水系统的重要组成部分。
①封闭式喷头：可分为易熔合金式、双金属片式和玻璃球式三种。
应用最多的是玻璃球式喷头。
火灾时，开启喷水是由感温部件（充液玻璃球）控制，当装有热敏液体的玻璃球达到动作温度（57、68、79、93、141、182、227、260℃）时，球内液体膨胀，使内压力增大，玻璃球炸裂，密封垫脱开，喷出压力水，由于压力降低压力开关动作，将水压信号变为电信号向喷淋泵控制装置发出启动信号，保证喷头有水喷出。
湿式自动喷水灭火系统-消防设施操作图解
湿式自动喷水灭火系统-消防设施操作图解湿式自动喷水灭火系统简介湿式自动喷水灭火系统英文名为“Wet Pipe Automatic Sprinkler System”，是消防设施中常见的一种灭火系统。
相比其他消防设施，湿式自动喷水灭火系统具有操作简单、响应速度快、灭火效率高等优势，是很多大型商业建筑中常用的灭火系统。
湿式自动喷水灭火系统的工作原理为：在建筑物内安装水管和储水罐，同时在建筑物的各个房间、走廊、天花板和地下室等部位，安装喷头。
当有火灾发生时，系统中的感应器会自动启动，打开水泵，将水从储水罐中抽出，并通过水管和喷头，将水喷向火灾部位，从而快速灭火。
湿式自动喷水灭火系统操作图解步骤一：查看湿式自动喷水灭火系统是否正常工作。
在操作湿式自动喷水灭火系统之前，需要对系统进行检查，确保系统的正常运作。
主要检查事项包括：•水泵是否正常工作•储水罐水位是否充足•喷头是否正常step1step1步骤二：手动开启湿式自动喷水灭火系统。
在发生火灾时，系统中的感应器会自动启动，将湿式自动喷水灭火系统打开，将水泵打开，并将水从储水罐中抽出。
但在特殊情况下，需要手动开启湿式自动喷水灭火系统，这时需要按照以下步骤进行操作：1.手动开启控制阀。
2.确保水泵正常工作。
3.手动开启压力泵。
step2step2步骤三：安全撤离。
在火灾发生之后，要立刻采取措施进行安全撤离。
应听从现场负责人员的指示，通过安全出口有序撤离到指定的安全地点。
step3step3湿式自动喷水灭火系统是一种常见的消防设施，具有操作简单、响应速度快、灭火效率高等优势。
在使用湿式自动喷水灭火系统前，一定要进行检查，确保设备的正常工作。
在火灾发生后，要及时采取措施安全撤离。
湿式自动喷水灭火系统
定期保养
清洗管道
定期清洗管道，去除沉积物和杂质，保证水 流顺畅。
检查喷头角度和数量
定期检查喷头的角度和数量，确保其符合设 计要求，能够覆盖到保护区域。
更换密封件
定期更换报警阀和管道连接处的密封件，确 保密封良好，无泄漏。
测试报警功能
定期测试报警阀的报警功能，确保其能够在 发生火灾时及时发出警报。
05 系统优点与局限性
优点
快速响应
湿式Байду номын сангаас动喷水灭火系统能 够在火灾初期及时启动，
迅速控制火势蔓延。
高效灭火
通过喷水灭火，可以有 效降低火场温度，扑灭
火灾。
保护财产
能够最大限度地保护建 筑物内的人员和财产安
全。
适用范围广
湿式自动喷水灭火系统 适用于多种场所，如商
场、酒店、仓库等。
局限性
01
误启动风险
湿式自动喷水灭火系统
目录
• 湿式自动喷水灭火系统概述 • 系统组成与部件 • 系统安装与调试 • 系统维护与保养 • 系统优点与局限性
01 湿式自动喷水灭火系统概 述
定义与特点
定义
湿式自动喷水灭火系统是一种常 见的自动喷水灭火系统，主要由 喷头、管路、水流指示器、报警 阀等组成。
特点
湿式自动喷水灭火系统具有结构 简单、灭火效果好、使用范围广 等优点，适用于室内、外各种场 所的火灾扑救。
住宅、商业、工业等 各类建筑场所；
厨房、锅炉房、变压 器室等火灾隐患较大 的场所。
高层建筑、地下建筑、 大型仓库等特殊场所；
02 系统组成与部件
喷头
工作原理
喷头由玻璃球或易熔合金制成， 当环境温度达到玻璃球的熔点时，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿式自动喷水灭火系统1.系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2.系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
3.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。
这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。
4.系统工作流程图5.系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。
它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。
湿式报警阀阀工作原理如图下图所示。
伺应状态工作状态湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。
当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。
5.2延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。
功能特点1)最大工作压力：1.2MPa2)报警停止后，延迟器内水排空时间≤5min3)报警延迟时间5～90s4)当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。
补图延迟器5.3压力开关压力开关安装在延迟器上部，将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。
◆结构外形压力开关外形功能特点1)最大工作压力：1.2MPa2)最小动作压力：0.05MPa3)压力可调范围:0.025～0.125MPa，本压力开关一般调为0.05MPa5.4水力警铃水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。
它安装在延迟器的上部。
当喷头开启时，系统侧排水口放水后5～90s内，水力警铃开始工作。
结构外形水力警铃结构功能特点1）最大工作压力：1.2MPa2）驱动压力：≥0.05MPa3）警铃喷嘴进口压力为0.05MPa时，平均响度值不低于70dB(A)4）警铃喷嘴进口压力≥0.2MPa时，距铃3m外的响度平均值≥85dB(A)试验操作打开湿式报警阀管路中的报警试验阀，或打开设置在喷淋管路系统末端的试验装置对水力警铃进行试验。
工程设计要求1）所有自动喷淋系统均应安装水力警铃2）进入水力警铃的水流应经过滤，以防堵塞，过滤器可安装在湿式报警阀旁侧报警管路上。
5.5水流指示器：一般安装在配水干管上，是靠管内压力水流动的推力而动作，从而推动微动开关发出报警信号，从而起到检测和指示报警区域的作用。
另外，也可与系统的其它组成部件联动，5.5.1结补图5.5.2工作原理在自动喷水灭火系统中，水流指示器是一种把水的流动转换成电信号报警的部件，它的电气开关可以导通电警铃，也可直接启动消防水泵供水灭火。
延时型水流指示器可克服由于水源波动引起的误动作，给延时电路供电，经过预设的时间后，延时继电器动作，通过一组无源常开触点发出报警信号。
5.5.3 功能特点1）灵敏度：①不报警流量≤15L/min②报警流量>15L/min、≤37.5 L/min2）开关接点容量：交流220V 2A;直流24V 3A。
3）延时型水流指示器可在2～60s范围内调节延时时间。
4）适用场所：适用于湿式、干式、预作用系统中。
5.6.1 安装调整1）水流指示器建议在设计安装位置时应考虑便。
2）安装时应注意水流方向，其动水流指示器应有明显的水流箭头3）水流指示器的工作参数是预先调应避免剧烈碰橦，以免损坏工作部件，使预先调数发生漂移。
4）若水流指示器不动作，可适当调节调节螺母，使水流指示器动作。
若水流指示器有渗漏，可拧紧并帽，将O形密封圈压紧即可。
补图调节螺母水流指示器安装图5.6 闭式洒水喷头由喷头体、溅水盘、感温玻璃球、释放和密封机构组成的，在热的作用下，在预定的温度范围内自行启动，并按设计的洒水形状和流量洒水的一种喷水装置。
但针对鉴定站的工作特点，主要用于教学、演示及实际操作考试，所以用电磁阀代替了闭式洒水喷头。
这一点希望在教学过程中给大家讲清楚，不要造成误解。
6操作说明6.1系统操作6.1.1关闭系统主供水阀（湿式报警阀进口端信号蝶阀）、末端试验阀。
4.4.2打开系统排水阀（湿式报警阀排水阀），排出系统侧管网水。
水排尽后关闭系统排水阀。
6.1.3打开区域信号阀。
6.1.4.缓慢打开主供水阀向系统供水，逐步打开所有保护区域的末端试验阀，直到有稳定的水流从末端试验阀流出，关闭末端试验阀。
6.1.5打开报警控制阀，检查延迟器下漏水接头是否滴水，检查水力警铃是否发出响声。
若滴水，关闭主供水阀，检查湿式报警阀，按安装注意事项操作。
若警铃不响，关闭报警控制阀，检修警铃。
a.检查湿式报警阀检查阀座的环形槽和小孔，不允许积存泥沙和污物，必要时进行清洗。
阀座密封面应平整，无碰伤和压痕，必要时应修理或更换。
检查阀瓣是否正常转动、复位，必要时更换弹簧。
检查补偿器孔口是否堵塞，运动件是否灵活，必要时进行清洗。
b.检修水力警铃警铃故障原因是控制口阻塞，或铃锤机构被卡住，或铃锤撞坏。
须拆下喷嘴、叶轮及铃锤组件，进行冲洗，重新装合使叶轮转动灵活。
6.1.6.将主供水阀完全打开。
6.1.7.记录报警阀压力值。
6.1.8.确认所有阀在他们正常开启位置。
（主供水阀和报警控制阀常开，其余球阀常闭。
）6.1.9.系统处于伺服状态。
6.2试验操作7、维修保养7.1 湿式报警阀报警阀及其附件应每半年检查和试验一次，以保证其能安全可靠地进行工作。
1）检查阀瓣上的橡胶密封垫密封表面，该表面应清洁无损伤，否则应清洗或更换。
2)检查阀座的环形槽和小孔，不允许积存泥沙和污物，必要时进行清洗。
阀座密封面应平整，无碰伤和压痕，必要时应修理或更换。
3)若有水不断从延迟器排水口流出，表明阀瓣密封不严，应检修。
4)检查延迟器的漏水接头，必要时进行清洗，使其畅通。
5)检查水力警铃传动件的灵活性，确保其运动无阻碍。
6)检查过滤器，必要时进行清洗。
7.2 延迟器延迟器在使用中一般不会有故障，但若有脏物进入水源或管道内，积聚在延迟器内就会破坏延迟器的正常工作。
因此建议对延迟器定期进行检查，防止延迟器的孔有异物堵塞。
7.3 压力开关压力开关安装完毕后应检查其动作可靠性，根据GB50084等相关标准或主管部门要求定期检查（推荐每三个月试验一次，或更频繁）。
7.4 水力警铃每季度都应对水力警铃进行一次检查：1）开动警铃检查一下它的声音是否响亮，任何故障都应立即排除。
2）清理报警管路上的过滤器。
3）拆下铃壳，彻底清除脏物和泥沙，依次重新将铃壳与垫片安装起来。
4）拆下水轮上的漏水接头，清洗其中集聚的污物。
7.5 水流指示器水流指示器不动作，可适当调节调节螺母，使水流指示器动作。
若水流指示器有渗漏，可拧紧并帽，将O形密封圈压紧即可。
8. 安装注意事项8.1湿式报警阀安装环境温度不应小于4℃，且不高于70℃，以免结冰；另阀不能安装在含腐蚀介质等有可能使阀损坏区域。
8.2保护区的环境温度不应小于4℃，且不高于70℃，否则因结冰或气化使玻璃球破裂产生误喷。
8.3 不能人为对玻璃球加热，否则因璃球破裂产生误喷。
8.4避免对喷头施加涂层、镀层、覆盖层碰撞溅水盘，否则喷头体或溅水盘变形造成布水状态被破坏使喷头不能有效灭火或控火。
8.5更换喷头时新喷头必须与原喷头型号规格完全一致，不允许用塞头或堵头代替喷头。
检查喷头是否完好，玻璃球有无破损，且用专用扳手进行更换，使用扳手扳拧洒水喷头时，应保证扳手作用面与洒水喷头扳拧面完整地接触，不应只接触部分扳拧面，在扳紧过程中扳手作用面始终接触洒水喷头扳拧面，并防扳手跌落，砸坏洒水喷头溅水盘。
8.6安装报警阀之前要冲洗供水管路，使其内部清洁无污物。
小心生料带、混合物或其它物质进入阀或任何接管或阀开口处。
8.7清洗时不得采用对橡胶有损害的化学清洗剂；更换时应换上相同型号的密封垫，以防发生密封问题。
