50匹负45度空气源热泵综合实验室技术规格书
空气源热泵设计参数

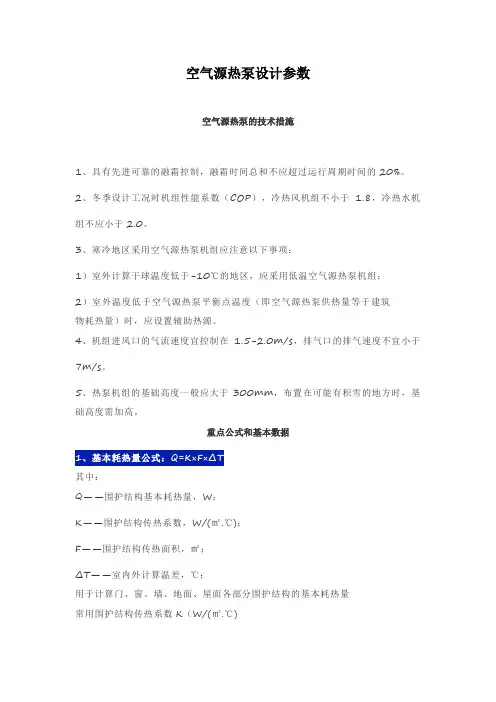

空气源热泵设计参数空气源热泵的技术措施1、具有先进可靠的融霜控制，融霜时间总和不应超过运行周期时间的20%。
2、冬季设计工况时机组性能系数（COP），冷热风机组不小于1.8，冷热水机组不应小于2.0。
3、寒冷地区采用空气源热泵机组应注意以下事项：1）室外计算干球温度低于-10℃的地区，应采用低温空气源热泵机组；2）室外温度低于空气源热泵平衡点温度（即空气源热泵供热量等于建筑物耗热量）时，应设置辅助热源。
4、机组进风口的气流速度宜控制在1.5-2.0m/s，排气口的排气速度不宜小于1、基本耗热量公式：Q=K×F×ΔT其中：Q——围护结构基本耗热量，W；K——围护结构传热系数，W/(㎡.℃)；F——围护结构传热面积，㎡；ΔT——室内外计算温差，℃；用于计算门、窗、墙、地面、屋面各部分围护结构的基本耗热量常用围护结构传热系数K（W/(㎡.℃)1、低温热水地面辐射供暖系统的供、回水温度低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。
民用建筑供水温度宜采用35～50℃，供回水温差不宜大于10℃。
2、执行标准地面辐射供暖系统热负荷，应按现行国家标准《采暖通风及空气调节设计规范》GB50019的有关规定进行计算。
3、热负荷计算原则计算全面地面辐射供暖系统的热负荷时，室内计算温度的取值应比对流采暖系统的室内计算温度低2℃，或取对流采暖系统计算总热负荷的90%～99%。
4、热负荷确定局部地面辐射供暖系统热负荷，可按整个房间全面辐射供暖所算得的热负荷乘以该区域面积与所在房间面积的比值和下表中所规定附加系数确定。
5、其他事项1）进深大于6m的房间，宜以距外墙6m为界分区，分别计算热负荷和进行管线布置。
1、空气源热泵机组的容量，应根据空调系统的冷、热负荷综合考虑后决定，一般取决于冷、热负荷中的较大者。
2、机组的制热量，除了与环境温度有密切关系外，还与除霜情况有关。
确定机组冬季实际制热量Q(KW)时，应根据室外空调计算温度和融霜频率按下式进行修正：Q=q×K1×K2其中：Q——机组实际工况下的制热量（kW）；q——产品标准工况下的制热量（标准工况：室外干球温度7℃，湿球温度6℃）（kW）；K1——使用地区室外空调计算干球温度修正系数，按产品样本选取；空调匹数（HorsePower-HP 马力)原指输入功率，即1匹（马力）=735W（瓦），包括压缩机、风扇、电机以及电控部分。
空气源热泵和地面辐射供暖技术手册

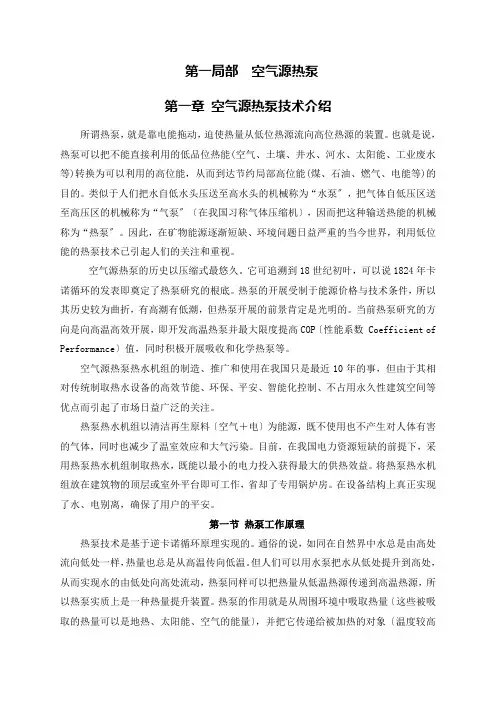

第一局部空气源热泵第一章空气源热泵技术介绍所谓热泵，就是靠电能拖动，迫使热量从低位热源流向高位热源的装置。
也就是说，热泵可以把不能直接利用的低品位热能(空气、土壤、井水、河水、太阳能、工业废水等)转换为可以利用的高位能，从而到达节约局部高位能(煤、石油、燃气、电能等)的目的。
类似于人们把水自低水头压送至高水头的机械称为“水泵〞，把气体自低压区送至高压区的机械称为“气泵〞〔在我国习称气体压缩机〕，因而把这种输送热能的机械称为“热泵〞。
因此，在矿物能源逐渐短缺、环境问题日益严重的当今世界，利用低位能的热泵技术已引起人们的关注和重视。
空气源热泵的历史以压缩式最悠久。
它可追溯到18世纪初叶，可以说1824年卡诺循环的发表即奠定了热泵研究的根底。
热泵的开展受制于能源价格与技术条件，所以其历史较为曲折，有高潮有低潮，但热泵开展的前景肯定是光明的。
当前热泵研究的方向是向高温高效开展，即开发高温热泵并最大限度提高COP〔性能系数 Coefficient of Performance〕值，同时积极开展吸收和化学热泵等。
空气源热泵热水机组的制造、推广和使用在我国只是最近10年的事，但由于其相对传统制取热水设备的高效节能、环保、平安、智能化控制、不占用永久性建筑空间等优点而引起了市场日益广泛的关注。
热泵热水机组以清洁再生原料〔空气＋电〕为能源，既不使用也不产生对人体有害的气体，同时也减少了温室效应和大气污染。
目前，在我国电力资源短缺的前提下，采用热泵热水机组制取热水，既能以最小的电力投入获得最大的供热效益。
将热泵热水机组放在建筑物的顶层或室外平台即可工作，省却了专用锅炉房。
在设备结构上真正实现了水、电别离，确保了用户的平安。
第一节热泵工作原理热泵技术是基于逆卡诺循环原理实现的。
通俗的说，如同在自然界中水总是由高处流向低处一样，热量也总是从高温传向低温。
但人们可以用水泵把水从低处提升到高处，从而实现水的由低处向高处流动，热泵同样可以把热量从低温热源传递到高温热源，所以热泵实质上是一种热量提升装置。
超低温空气源热泵机组参数
超低温空气源热泵机组参数首先是制冷量和制热量。
制冷量和制热量是衡量超低温空气源热泵机组冷却和加热效果的重要参数。
制冷量一般以千瓦（kW）为单位，表示机组在制冷模式下能够吸收的热量。
制热量也以千瓦（kW）为单位，表示机组在制热模式下能够释放的热量。
其次是效率。
超低温空气源热泵机组的效率主要包括制冷效率和制热效率。
制冷效率是指机组在制冷模式下的能量输入与制冷量之间的比值，一般使用COP（Coefficient of Performance）指标来表示。
制热效率是指机组在制热模式下的能量输入与制热量之间的比值，一般使用COP或者COPh（Coefficient of Performance heating）指标来表示。
效率越高，表示机组的能耗越低，性能越好。
另外是噪声。
超低温空气源热泵机组的噪声是指机组在运行过程中产生的声音。
噪声一般以分贝（dB）为单位表示，一般要求机组的噪声在可接受范围内，不会对人们的正常生活和工作造成干扰。
还有温度范围。
超低温空气源热泵机组可以适应的温度范围也是一个重要的参数。
不同的机组适应的温度范围可能会有所不同，一般可以适应低于-25摄氏度的超低温环境，并能够稳定运行。
最后是适用场所。
超低温空气源热泵机组适用于不同的场所，包括住宅、办公楼、商业建筑、工业厂房等。
根据不同的使用场所和需求，可以选择不同功率和规格的机组进行安装和使用。
综上所述，超低温空气源热泵机组的参数包括制冷量、制热量、效率、噪声、温度范围和适用场所等。
这些参数可以帮助用户选择合适的机组，满足不同的制冷、加热和使用需求。
空气源热泵热水机实验室技术规格书
空气源热泵热水机实验室技术规格书(40kw)xxxxxxxx设计有限公司空气源热泵热水机实验室技术规格书一、一般说明1．概要试验机种：空气源热泵热水机本实验室是以水量热计法作为空气源热泵热水机的基本测量手段,可以准确测量空气源热泵热水机的水侧进出水温度，水流量（或水容量），换热量,水阻力以及电参数等技术数据。
分为直出式,容积式两种方式。
本试验室分为一个房间(提供环境工况),一路水系统(提供水温及流量)本试验系统设备运转由可编程序控制器操纵，通过上级计算机发出指令，保证了设备的准确开停及长期可靠运行。
由计算机显示和输出打印试验报告和资料的存储。
本实验室数据采集由AGILENT数据采集器完成.本实验室提供以下测量及控制数据点:环境干球温度环境湿球温度环境相对湿度热水水流量（或标准水箱水容量）电压，电流，功率，频率，功率因素，电能等电参数热水进水温度,热水出水温度，热水水阻力。
冷媒系统高压，冷媒系统低压12路辅助温度点8路PT100用于标准水箱：容积式2．依据标准● GB/T 21362-2008<<商业或工业用及类似用途的热泵热水机>>● GB/T 23137-2008《家用和类似用途热泵热水器》●施工规则依据：GB50243-1997<<通风及空调工程施工及验收规范>>GB/T 18430.2-2008 蒸气压缩循环冷水(热泵)机组3．测试方法●换热量采用水量热计法，一次加热式通过测量空气源热泵热水机的进出水温及水流量来进行；循环加热式用标准水箱测量；静态加热式水容积式测量采用被试机所配水箱测量。
4．控制温度范围环境干球温度: -15℃～55℃环境湿球温度: 2℃～50℃(湿球温度在低于2℃时由相对湿度变送器控制) 水温度:7℃～60℃5．适用被试机规格试验机种：空气源热泵热水机出风为顶出风和侧出风两种方式●试验范围：空气环境工况:1—12HP空气源热泵热水机（标准工况换热量为：40KW）热水水流量: 0—7.5T/H〈=5℃温差时）0—1．5T/H（40℃温差时）(水流量小于0.1T/H时测量精度达不到:0.5级;即3HP以下一次加热式（直出式）水流量精度达不到要求)●供电：三相四线～380V 50A 50Hz6．测试项目●稳定状态热泵额定制热●最大运行制热●最小运行制热●电压、电流、输入功率、性能系数、水阴力●热水循环水量●本节第4工况下的任意一点时被试机的运行状态数据记录及曲线分析7．主要设备●围护结构●冷却水塔及冷却水泵●风冷冷凝机组●空调柜●环境加热加湿●环境干湿球取样装置●风冷冷水机组●冷冻水泵●管道加热器●保温水箱（2T）●水温取样装置●传感器及控制器●电气控制测量柜●测控计算机及打印机●被试机稳压调压电源(甲方自备)8．主要工程●围护结构安装工程(包括库板拼装,均流孔板安装,地板保护板，排水系统安装)●水塔及冷却水系统安装工程●制冷系统管道工程●被试机及冷冻水系统安装工程●控制电气接线工程●传感器元件及电脑通讯接线工程●软件工程●控制室间隔及空调安装工程 (甲方负责)●试验室计量（甲方负责）9．基本条件●电源：三相五线～380V 50Hz 100KVA（另外加独立信号接地）●供水：100Kg/h清洁自来水至施工现场●地面：室内为水平坚实地面，负荷能力大于0.3T/M二、技术条件1．测量控制型式●系统为半自动控制型式，工况调节设备为计算机控制仪表自动调节型式。
超低温空气源热泵实验检测数据
十三年来，西莱克一直专注商用热泵领域。03年来研发出的超低温空气源热泵，在不借助任 何其他辅助热源的前提下获得了成功， 使“空气温度零下25℃就不能应用空气源热泵采暖” 的传统观念得到了纠正。 西莱克公司研究的实验数据显示： 在室温不低于18℃的情况下， “超 低温空气源热泵+水地暖”系统在整个冬季的节能率达60%%以上，热泵的冬季平均 COP 为 2.7，折合成一次能源利用率为270%，这与燃煤锅炉的能源利用率相当。 以下是超低温空气源热泵实验室数据检测报告
3 87.5 9 43.2 2 -13. 25 -10. 61 -6.8 8
9 88.0 2 43.1 3 -13. 7 -10. 43 -6.8 7
5 89.0 6 42.9 8 -13. 63 -9.7 6 -6.3 1 87.47
20
冷凝出口温度
℃
43
43.04 -13.4 2 -10.3 6 -6.78
10
制热量
11
被试机电压
V
12
被试机电流
A
17.15 3527.4 1 0.96 49.96
13 14 15
被试机功率 功率因数 电源频率 性能系数 (COP) 测试时间 耗电量
W % Hz W/ W Se c kW
16
2.1
2.08 2199 0 17.4
1.96 2217 0 17.6
2.03 2229 0 17.7
21
蒸发进口温度
℃
-13.36
22
蒸发出口温度
℃
-10.45
23
回气温度
℃
-6.93
西莱克热泵原创文章转载请注明擅长 超低温空气源热泵的【西莱克官网】 资料来源：
空气源热泵热水系统技术规格书

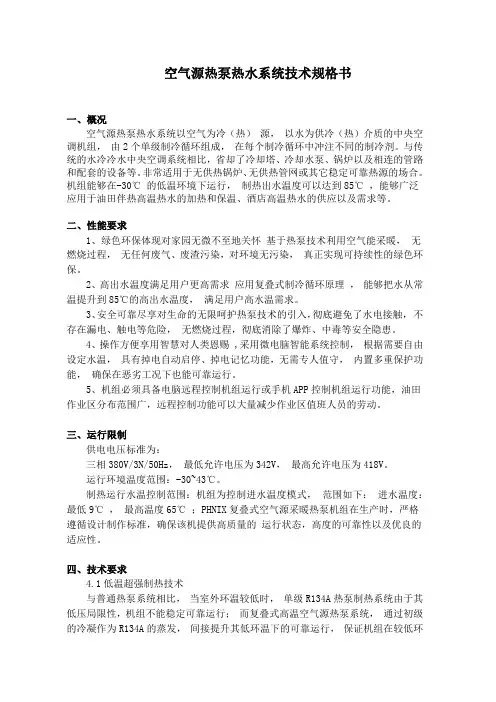

空气源热泵热水系统技术规格书一、概况空气源热泵热水系统以空气为冷（热）源，以水为供冷（热）介质的中央空调机组，由2个单级制冷循环组成，在每个制冷循环中冲注不同的制冷剂。
