电炉变压器系列

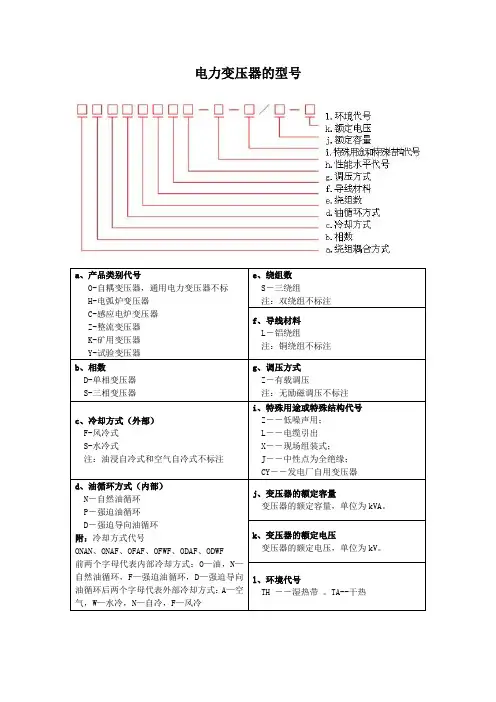

《电力变压器型号》word版
电力变压器的型号a、产品类别代号O-自耦变压器，通用电力变压器不标 H-电弧炉变压器C-感应电炉变压器Z-整流变压器K-矿用变压器Y-试验变压器e、绕组数S―三绕组注：双绕组不标注f、导线材料L―铝绕组注：铜绕组不标注b、相数D-单相变压器 S-三相变压器g、调压方式Z―有载调压注：无励磁调压不标注c、冷却方式（外部）F-风冷式S-水冷式注：油浸自冷式和空气自冷式不标注i、特殊用途或特殊结构代号Z――低噪声用；L――电缆引出X――现场组装式；J――中性点为全绝缘；CY――发电厂自用变压器d、油循环方式（内部）N―自然油循环P―强迫油循环D―强迫导向油循环附：冷却方式代号ONAN、ONAF、OFAF、OFWF、ODAF、ODWF前两个字母代表内部冷却方式：O—油，N—自然油循环，F—强迫油循环，D—强迫导向油循环后两个字母代表外部冷却方式：A—空气，W—水冷，N—自冷，F—风冷j、变压器的额定容量变压器的额定容量，单位为kVA。
k、变压器的额定电压变压器的额定电压，单位为kV。
l、环境代号TH ――湿热带。
TA--干热h、性能水平代号（设计序号）例1：一台三相、油浸、风冷、双绕组、无励磁调压、铜导线、20000 kVA、110 kV级电力变压器产品，其性能水平为11，该产品的型号为：SF11-20000/110例2：一台三相自耦、油浸、水冷、强迫油循环、三绕组、有载调压、铜导线、360000 kVA、330 kV级电力变压器的产品，其性能水平为10，该产品的型号为：OSFPSZ10-360000/330标书报价时，市场部必须给出以下参数：1.额定容量：尤其是三绕组，需给出容量比2.额定电压：高压、中压、低压3.调压方式和调压范围：开关有要求的需特别给出4.联接组别：Y、D5.相数：单相、三相6.额定频率：50Hz、60Hz7.冷却方式：风冷、自冷、水冷，强迫油循环8.空载损耗：必须给出，或按国标9.负载损耗：必须给出，或按国标10.空载电流：必须给出，或按国标11.阻抗电压：必须给出，或按国标12.绝缘水平：必须给出，或按国标13.使用条件：使用地区、海拔、最低和最高气温（注：素材和资料部分来自网络，供参考。

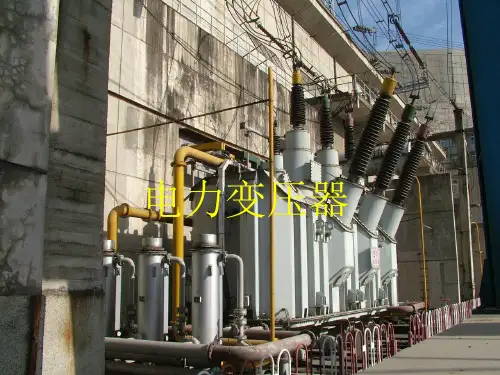

电力变压器介绍
浸
式 油箱 电
油箱本体（箱盖、箱壁、箱底）和附件（放 油阀门、油样活门、接地螺栓、铭牌
力 冷却装置 散热器和冷却器
变
储油柜（油枕）、油位表、防爆管（安全气
压 保护装置 道）、吸湿器(呼吸器)、温度计、净油器、
器
气体继电器（瓦斯继电器）
出线装置 高压套管、低压套管
1.高压套管 2.分接开关 3.低压套管 4.瓦斯继电器 5.防爆管 6.油枕 7.油位表 8.吸湿器 9.散热器 10.铭牌
9、特殊用途或特殊结构代号
Z――低噪声用； L――电缆引出 X――现场组装式； J――中性点为全绝缘； CY――发电厂自用变压器
10、变压器的额定容量
变压器的额定容量，单位为KVA。
11、变压器的额定电压
变压器的额定电压，单位为KV。
例1： 一台三相、油浸、风冷、双绕组、无励磁调压、铝导线、 20000 kVA、110 kV级电力变压器产品，其性能水平符合 GB/T 6451规定，该产品的型号为：
2、变压器及附件现场接收
变压器由生产厂运到变电站现场后应立即就位，然后进 行初步检查，即对变压器本体外观进行检查，看有无机 械损伤，是否有无渗漏油，油漆是否完整等。对于充氮 运输的变压器应检查氮气压力为0.01~Pa。安装有 冲击记录仪的变压器应检查其动作记录情况，冲击记录 水平加速度不得大于3G，垂直加速度不得大于1.5G。
然后将各附件开箱检查，并做好记录，看附件数量是 否齐全，是否完整，瓷件有无损伤，绝缘件是否油浸 良好等。同时应对厂家所带的油进行采样化验，检查 其是否合格。气体继电器应做动作校验。
3、油气置换
大型变压器由于运输重量过大，一般采用充 氮运输，因此需要进行油气置换。此项工作 应选择在干燥晴朗的天气进行，工作人员应 站在排氮口上风处，以免窒息，在排出氮气 的同时应使用滤油机向变压器本体内注油， 直到油淹没过铁心和线圈为止。
电炉变压器技术参数
电炉变压器技术参数1. 引言电炉变压器是电力系统中的重要设备，用于将高电压转换为适合电炉使用的低电压。
它在工业领域中广泛应用，特别是在冶金和化工行业中。
本文将详细介绍电炉变压器的技术参数，包括额定容量、额定电压、相数、绝缘等级等。
2. 技术参数2.1 额定容量额定容量是指电炉变压器能够持续输出的功率。
它通常以千伏安（kVA）为单位表示。
额定容量的选择应根据电炉的功率需求来确定，一般情况下，电炉变压器的额定容量应略大于电炉的额定功率，以确保变压器能够正常运行。
2.2 额定电压额定电压是指电炉变压器的输入和输出电压。
输入电压是指电炉变压器的输入侧电压，通常为高电压，以满足输送电能的要求。
输出电压是指电炉变压器的输出侧电压，通常为低电压，以适应电炉的工作需求。
额定电压的选择应根据电炉的电压需求来确定，同时还要考虑电网的电压水平和变压器的设计要求。
2.3 相数相数是指电炉变压器的输入和输出侧的相数。
一般情况下，电炉变压器的输入和输出侧的相数应保持一致，以确保变压器能够正常工作。
常见的相数有单相、三相等。
2.4 绝缘等级绝缘等级是指电炉变压器绝缘系统的耐压能力。
它通常以千伏（kV）为单位表示。
绝缘等级的选择应根据电炉变压器的额定电压、运行环境和安全要求来确定。
常见的绝缘等级有6kV、10kV、35kV等。
2.5 效率效率是指电炉变压器的输出功率与输入功率之比。
它通常以百分比表示。
高效率的电炉变压器可以减少能源损耗，提高能源利用率。
因此，在选择电炉变压器时，应尽量选择高效率的产品。
2.6 短路阻抗短路阻抗是指电炉变压器在短路状态下电流通过的阻抗。
它通常以百分比或欧姆（Ω）为单位表示。
短路阻抗的大小直接影响到电炉变压器的短路电流和故障电流，因此，在选择电炉变压器时，应考虑电炉的短路容量和系统的故障能力。
2.7 温升温升是指电炉变压器在额定负载下产生的温度升高。
它通常以摄氏度（℃）为单位表示。
温升的大小直接影响到电炉变压器的运行可靠性和寿命。

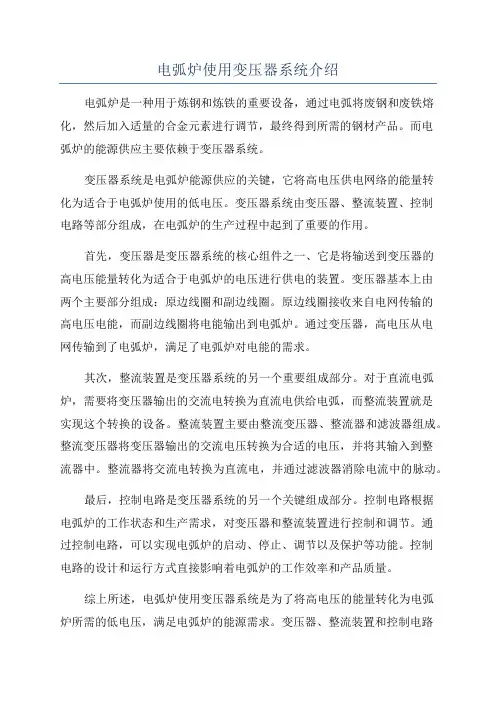

电弧炉使用变压器系统介绍
电弧炉使用变压器系统介绍电弧炉是一种用于炼钢和炼铁的重要设备，通过电弧将废钢和废铁熔化，然后加入适量的合金元素进行调节，最终得到所需的钢材产品。
而电弧炉的能源供应主要依赖于变压器系统。
变压器系统是电弧炉能源供应的关键，它将高电压供电网络的能量转化为适合于电弧炉使用的低电压。
变压器系统由变压器、整流装置、控制电路等部分组成，在电弧炉的生产过程中起到了重要的作用。
首先，变压器是变压器系统的核心组件之一、它是将输送到变压器的高电压能量转化为适合于电弧炉的电压进行供电的装置。
变压器基本上由两个主要部分组成：原边线圈和副边线圈。
原边线圈接收来自电网传输的高电压电能，而副边线圈将电能输出到电弧炉。
通过变压器，高电压从电网传输到了电弧炉，满足了电弧炉对电能的需求。
其次，整流装置是变压器系统的另一个重要组成部分。
对于直流电弧炉，需要将变压器输出的交流电转换为直流电供给电弧，而整流装置就是实现这个转换的设备。
整流装置主要由整流变压器、整流器和滤波器组成。
整流变压器将变压器输出的交流电压转换为合适的电压，并将其输入到整流器中。
整流器将交流电转换为直流电，并通过滤波器消除电流中的脉动。
最后，控制电路是变压器系统的另一个关键组成部分。
控制电路根据电弧炉的工作状态和生产需求，对变压器和整流装置进行控制和调节。
通过控制电路，可以实现电弧炉的启动、停止、调节以及保护等功能。
控制电路的设计和运行方式直接影响着电弧炉的工作效率和产品质量。
综上所述，电弧炉使用变压器系统是为了将高电压的能量转化为电弧炉所需的低电压，满足电弧炉的能源需求。
变压器、整流装置和控制电路是变压器系统的主要组成部分，它们共同协作，为电弧炉的正常运行和生产提供了保障。
随着科技的不断进步，变压器系统的设计和技术也在不断改进，使得电弧炉的效率和性能得到了提高，为钢铁工业的发展做出了重要贡献。
电力变压器电子
• 图５－２ 已 叠装好的叠接 式铁芯
•－３ 同心式绕组的结 构
（ａ）单相变压器；（ｂ） 三相变压器 １—低压绕组；２—高压绕 组；３—铁
（３）绝缘
变压器的绝缘部分分为外部绝缘和内部绝缘。外部绝
缘是指油箱外部的绝缘，主要包括高、低压绕组引出的瓷 绝缘套管和空气间隙绝缘；内部绝缘是油箱盖内部的绝缘 ，主要包括绕组绝缘和内部引线绝缘等。 （４）油箱及其他附件
组两种类型。
• 二、电力变压器的结构
• 电力变压器从结构上看，铁芯和绕组是变压器的两 大主要部分。图５－１所示为普通三相油浸式三相 电力变压器的结构图。以下介绍变压器几个主要
• 部分的结构。
１—信号温度计； ２—铭牌；３—吸湿 器；４—油枕（储油 柜）；５—油位指示 器（油标）；６—防 爆管；７—瓦斯继电 器；８—高压套管； ９—低压套管； １０—分接开关； １１—油箱；１２— 铁芯；１３—绕组及 绝缘；１４—放油阀； １５—小车； １６—接地端子
• １．电力变压器的型号 • 电力变压器的型号表示和含义如下：
２．电力变压器的额定值
（１）额定容量 额定容量是指在额定状态下变压器输出功率的保证值，
单位为ｋＶ·Ａ。由于电力变压器的效率极高，规定一次 、二次侧容量相同。 （２）额定电压
高压（一次）侧额定电压是指变压器在空载时，变压器 额定分接头对应的电压，单位为ｋＶ。二次侧额定电压是 指在一次侧加上额定电压时，二次侧的空载电压值。对三 相电力变压器，额定电压是指线电压。 （３）额定电流
２．工厂总降压变电所变压器台数的选择
①当工厂的绝大部分负荷属于三级负荷，其少量的一、 二级负荷可由邻近工厂获得低压侧备用电源（６～１０ ｋＶ）时，可装设一台变压器。
②如果工厂的一、二级负荷所占比重较大时，必须装设 两台变压器。两台变压器之间互为备用，当一台出现故 障或进行检修时，另一台能承担对全部一、二级负荷的 供电。
变压器的分类及型号
变压器的分类及型号1.按电压的升降分类：有升压变压器和降压变压器两种。
2.按相数分类：有单相变压器、三相变压器及多相变压器。
3.按用途分类：有用于供配电系统中的电力变压器；有用于测量和继电保护的仪用变压器（电压互感器和电流互感器）；有产生高电压供电设备的耐压试验用的试验变压器；有电炉变压器、电焊变压器和整流变压器等特殊用途的变压器。
4.按冷却方式及冷却的介质分类：有以空气冷却的干式变压器；有以油冷却的油浸变压器；有以水冷却的水冷式变压器。
目前我国生产的中小型变压器主要有S5、SL5、SF5、SZ5、SZL5等系列。
这些符号的含义是：S——三相；D——单相；F——风冷；W——水冷；Z——有载调压；L——铝线圈变压器。
例如某变压器型号为二、变压器的结构三、变压器的额定值变压器的额定值是保证变压器能够长期可靠地运行工作，并且有良好的工作性能的技术限额，它也是厂家设计制造和试验变压器的依据，其内容包括以下几个方面：1.额定电压U1N/U2NU1N、U2N分别为原、副边额定电压，是指变压器空载时端电压的保证值，以有效值表示，对三相变压器来说，均指线电压，单位是V或kV。
2.额定电流I1N/I2NI1N和I2N分别为原、副边额定电流，是指变压器连续运行时原、副绕组允许通过的最大电流有效值。
三相变压器的额定电流是指线电流，单位为A。
3.额定容量SNSN是变压器在额定状态下的电功率输出能力。
单位以V·A或kV·A表示。
对于单相变压器SN=U1NI1N=U2NI2N （1）对于三相变压器SN= U1NI1N= U2NI2N（2）4.额定频率fN是指变压器应接入的电源频率。
我国电力系统的标准频率为50Hz。
[例1] 某照明变压器的额定容量为500V·A，额定电压为220V/36V。
求：（1）原、副边的额定电流；（2）在副边最多可接36V、100W的白炽灯几盏？四、工作原理1．磁动势FF=N1i1 （3）磁通就是由它产生的，它的单位是安培（A）。
SG-3KVA
45,0前言：一、变压器的用途和分类变压器是一种能够改变交流电压的设备。
除了用于变换电压之外，变压器还用于变换交流电流、变换阻抗以及改变相位等。
变压器的种类很多，分类方法也很多。
（一）按容量可以把变压器分为（二）按用途可以把变压器分为1.电力变压器。
包括：（1）升压变压器。
（2）降压变压器。
按照容量分类电压（kV ）容量（kVA ）中小型小型≤355～500中型630～6300大型≤1108000～63000特大型≥220≥3150上海民恩电气有限公司荣誉出品（3）配电变压器。
用于配电网络，以满足生产和日常生活的要求。
低压侧电压为400V（单相为230V）的变压器称为配电变压器，一般高压侧的电压为6～10kV。
如果变压器高压侧电压为35kV（或66～110kV）的，则称为直配配电变压器，简称直配变。
（4）联络变压器。
用于联络两变电所系统。
（5）厂用或所用变压器。
发电厂或变电所自用或为厂矿企业专用。
2.仪用变压器。
诸如电流互感器、电压互感器，作为测量和保护装置。
3.电炉变压器。
有炼钢炉变压器、电压炉变压器、感应炉变压器。
4.试验变压器。
5.整流变压器。
6.调压变压器。
7.矿用变压器（防爆变压器）。
8.其他变压器。
（三）按相数可以把变压器分为1.单相变压器。
用于单相负载或三相变压器组。
2.三相变压器。
用于三相负载。
SG-3KVA隔离变压器请您放心选购技术参数：1）隔离变压器型号：SG-3KVA隔离变压器请您放心选购2）变压器容量：3KVA3）变压器品牌：上海民恩4）变压比：380V/220V(此参数根据客户的实际需要选择）5）输入电压：380V6）输入额定电流：4.55A7）输出电压：2２0VAC±1%8）输出额定电流:210A9）电压调整率：+1.5%10）连接组别：D/yn1111）运行环境温度：－30～+40℃12）频率：50Hz13）耐压：3kVAC/50Hz/60s（进、出线端子对外壳地），无击穿和放电现象14）噪声：＜65dB（1m处）15）冷却方式：AN16）绝缘等级：F/H级绝缘17）防护等级：IP2118）外形尺寸：请参考咨询19）包装：木箱包装20）变压器性能：高性能21）材质：铜芯、铝芯（客户自主选择）22）设计加工周期：3-5个工作日23）售后服务：国家三包1年，免费提供技术咨询，技术指导,安装指导SG-3KVA隔离变压器请您放心选购产品概述SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。
0.5吨电弧炉630KVA直流电炉(炼铁)主要参数
630 KV A 直流电炉（炼铁）主要参数1 电源系统：变压器容量630 KV A，油浸自冷，一次电压10 KV。
六相十二脉整流，ZP5000A/1200V，直流电压75—110 V，分7级，低压3级恒电流，高压3级恒功率。
一次电流36.4 A，直流额定电流9545 A。
2 电极升降系统：电极升降速度约1.2 米/分钟，行程约1500mm，钢丝绳卷扬系统。
紫铜电极夹持器，石墨电极直径250 mm，1根。
3 炉体系统：炉体尺寸：外径X高度1800 mm X 1800 mm炉膛尺寸：内径X深度800 mm X 1000 mm炉底厚度：800 mm，炉衬厚度：500 mm炉盖尺寸：外径X高度1600 mm X 400 mm4 炉体倾转液压系统5 短网：连接铜排水冷电缆 1000 mm²X 4.5(4.0) m，4根。
成套设备包括：1 高压控制柜一台具有过流、过压、防雷保护，功率显示，瓦斯报警，温度报警等功能。
2 低压操作柜一台（含自动化系统：PLC编程，变频器，触摸式操作屏等，无纸记录仪、水温显示，功率显示，高温、过流报警等）3 电炉变压器一台4 电极升降架一套5 电极夹持器一套5 炉体和炉盖一套6 炉体倾转液压系统一套7 短网铜排和水冷电缆四根8 冷却水系统一套合计40万。
（包安装调试，但不含炉衬材料和砌筑）2011-9-30接电极高度约4.5米（吊钩高度）炉体下部挖约1.5米地坑，炉体支撑轴离地面约0.5米成套设备占地面积约8X8米冷却水循环水量约8立方米。
电缆和炉底电极冷却，筑炉材料6-7吨，熔池装水1.5吨。
变压器行业定义分类
变压器行业定义分类变压器(Transformer)是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯(磁芯)。
主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。
按用途可以分为：电力变压器和特殊变压器(电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等)。
电路符号常用T当作编号的开头。
例： T01， T201等。
一般常用变压器的分类可归纳如下：1、按相数分：(1)单相变压器：用于单相负荷和三相变压器组。
(2)三相变压器：用于三相系统的升、降电压。
2、按冷却方式分：(1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。
(2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
3、按用途分：(1)电力变压器：用于输配电系统的升、降电压。
(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。
(3)试验变压器：能产生高压，对电气设备进行高压试验。
(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。
4、按绕组形式分：(1)双绕组变压器：用于连接电力系统中的两个电压等级。
(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。
(3)自耦变电器：用于连接不同电压的电力系统。
也可做为普通的升压或降后变压器用。
5、按铁芯形式分：(1)芯式变压器：用于高压的电力变压器。
(2)非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。
(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器;或用于电子仪器及电视、收音机等的电源变压器。
电炉变压器
电炉变压器概述电炉变压器（Electric Arc Furnace Transformer）是一种专为电弧炉设计的变压器。
它负责将电力系统中的高电压（通常是中压电力系统中的电压）转换为电弧炉所需的低电压。
电炉变压器具有高额定功率和高效率的特点，是电弧炉正常运行的关键设备之一。
结构和工作原理电炉变压器通常由两个主要部分组成：高压侧和低压侧。
•高压侧：高压侧是指与电力系统连接的一侧，它通常有较高的额定电压和较低的额定电流。
高压侧由主绕组和连接设备组成。
•低压侧：低压侧是指与电弧炉连接的一侧，它通常有较低的额定电压和较高的额定电流。
低压侧由辅助绕组和连接设备组成。
电炉变压器的工作原理如下：1.高压侧接收来自电力系统的高电压交流电，通过主绕组将其降低至电弧炉所需的低电压。
2.降压后的电压通过连接设备传输到低压侧。
3.低压侧将降压后的电压提供给电弧炉，供其正常运行。
4.辅助绕组用于调节和控制低压侧的电流和电压。
特点和优势1.高功率：电炉变压器通常具有很高的额定功率，能够满足电弧炉高功率工作的需求。
2.高效率：电炉变压器具有高效的能量转换效率，可以将输入电能最大限度地转化为电弧炉所需的低电压和高电流。
3.稳定性：电炉变压器能够稳定地输出所需的低电压，确保电弧炉的正常运行。
4.可调性：电炉变压器的辅助绕组能够进行调节和控制，以满足不同工况下的电弧炉需求。
5.耐受高温：电炉变压器能够在高温环境中正常工作，适应电弧炉高温下的操作环境。
应用领域电炉变压器主要应用于以下领域：1.钢铁冶炼：电弧炉是钢铁冶炼过程中常用的设备之一，电炉变压器为电弧炉提供所需的低电压和高电流，保证钢铁冶炼的正常进行。
2.有色金属冶炼：电炉变压器也被广泛应用于有色金属冶炼行业，如铜冶炼、铝冶炼等。
3.废物处理：电弧炉还可以用于废物处理和熔化。
电炉变压器为这些电弧炉提供所需的电能。
注意事项在使用电炉变压器时，需要注意以下事项：1.定期检查：定期对电炉变压器进行检查，确保其正常运行并及时发现和解决潜在问题。
电炉变压器用途
电炉变压器用途
电炉变压器的主要用途是将电源输入的电压调整为电炉所需的工作电压。
传统的电炉通常使用高电压进行加热，而普通的家庭用电则是低电压。
因此，电炉变压器可以将低电压转换为高电压，以供电炉加热使用。
通过变压器的调整，电炉可以以合适的电压进行加热，从而提供所需的热量。
另外，电炉变压器还可能用于调整电流，以适应不同负载条件下的电炉工作。
总之，电炉变压器主要用于提供电炉所需的工作电压和电流。
此外，电炉变压器还具有以下用途：
1. 控制电炉功率：电炉变压器可以用来控制电炉的功率输出。
通过变压器的变压比例，可以调整电炉的输入电压和电流，从而控制电炉的加热功率。
这对于需要精确控制温度或节能的应用场合非常有用。
2. 保护电炉和电网：电炉变压器可以起到保护电炉和电网的作用。
当电炉发生故障或电网出现过电压时，变压器可以作为隔离器和保险丝的作用，防止电炉和电网受到损害或故障。
3. 噪音和电磁干扰的限制：电炉变压器可以降低电炉工作过程中产生的噪音和电磁干扰。
通过变压器的绝缘和屏蔽措施，可以减少电源和电炉之间的电磁干扰，同时降低噪音水平。
总的来说，电炉变压器在提供电炉工作电压和控制功率输出方面起到关键作用，并且具备保护电炉和电网的功能，以及降低噪音和电磁干扰的效果。
SG-20KVA隔离变压器-高性能产品
变压器●电抗器 SG-20KVA 三相干式隔离变压器隔离变压器外形尺寸图： 买变压器、电抗器找上海民恩 专业的品质 专业的技术 解决您的后顾之忧
变压器●电抗器 SG-20KVA 三相干式隔离变压器隔离变压器外形实物图：
买变压器、电抗器找上海民恩 专业的品质 专业的技术 解决您的后顾之忧
变压器●电抗器 SG-20KVA 三相干式隔离变压器型号含义
SG-20KVA 三相干式隔离变压器性能参数 1.额定容量：1kVA~800kVA 2.联结组别：Dyn11，Yyn0 3.工频耐压：3kV/min 4.绝缘耐热等级：F，H 级 5.温升限值：铁芯不超过 85K，线圈温升不超过 95K 6.输入额定电压：三相 380V 或单相 220V 7.工作频率：50Hz-60Hz 8.效率：≥98% 9.波形畸变：<0.1% 10.绝缘电阻：绕阻对地绝缘电阻 三相 ≥3.8M 欧米茄； 单相 ≥2.2M 欧米茄 SG-20KVA 三相干式隔离变压器作用 用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰， 隔离变压器将三线△接线转换为四线 Yo 系统，加屏蔽就进一步免除了由变压器 买变压器、电抗器找上海民恩 专业的品质 专业的技术 解决您的后顾之忧
22）设计加工周期：3-5 个工作日
23）售后服务：国家三包 1 年，免费提供技术咨询，技术指导,安装指导
SG-20KVA 三相干式隔离变压器产品概述 SG 系列三相干式变压器广泛适用于交流 50 或 60Hz，电压至 660 V 户内式的 电器电源设备之用。产品的输入、输出电压，联接组别，调节抽头位置，绕组容 量分配，次级绕组配备，是否要求带外壳等，均可根据用户的要求进行精心的设 计与制造. SG-20KVA 三相干式隔离变压器结构特点 采用 F、H 级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气 性能和机械性能。F、H 级材料不易老化，耐收缩及抗压缩，加上弹力特强，因 此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压 力;变压器整体由 H 级浸渍漆在真空压力下浸渍（VPI),然后在烘箱里高温固化。 变压器一般设计成自然风冷，强制风冷可以根据用户要求设计，此时变压器的外 形尺寸和重量都会减小.
电弧炉变压器工作原理
电弧炉变压器工作原理
电弧炉变压器是电弧炉的电源设备，其工作原理如下：
1. 高压侧：变压器高压侧接入输电线路，传输高电压电力。
电能通过高压绕组接入电弧炉。
2. 变压器：变压器具有自主绕组和互感器两部分。
自主绕组接通高压电源，而互感器用于降压以供应电弧炉。
3. 互感器：互感器是变压器的重要部分，通过电感原理将高电压变成低电压，以适应电弧炉的工作需求。
4. 低压侧：变压器的低压侧输出相对较低电压，适用于电弧炉的电弧维持和控制。
低压绕组连接到电弧炉的电极，为电弧炉提供所需的电能。
5. 电弧炉：电弧炉是用来加热和熔化金属的设备。
当电弧炉连接到变压器时，低压电流经过电极形成电弧放电，在高温下加热和熔化金属材料。
总结起来，电弧炉变压器的工作原理是通过变压器将高压输电线路的电能转换为低电压的电能，以供电弧炉使用，实现金属材料的加热和熔化。
变压器知识要点
变压器知识
一、变压器的概念
变压器是一种静止的电气设备，用来将某一等级的交流电压转变为频率相同的一
种或几种等级的交流电压，但不改变传输的容量。
二、变压器的结构及其分类
1.1变压器的分类
1.1.1按用途分类：电力变压器（含配电变压器）、特种变压器
特种变压器分为：①电炉变压器
②整流变压器（电解化工行业使用）
③矿用类变压器分为一般型、隔爆型
隔爆型分为（干式变压器）和（移动变电站）
④牵引变压器（一般电压为127伏、380伏、3000伏用
于火车）
⑤吸流变压器
⑥静电除尘变压器（一般是380伏变7.2万伏或10万伏
直流电）
⑦干式变压器
⑧试验变压器
1.1.2按相数分类：单相、三相、多相
1.1.3按绕组分类：双绕组变压器、三绕组变压器、多绕组变压器、自耦变压器
1.1.4按冷却方式分为：①油浸自冷变压器②油浸风冷变压器
③油浸式强油循环风冷却变压器
④油浸式强油循环水冷却变压器
⑤干式变压器⑥气体变压器
1.1.5按调压方式分类：①有载调压变压器②无励磁调压变压器
1.1.6按铁芯形式分类：①星式变压器②壳式变压器
③卷铁芯变压器④立体铁芯变压器
1.1.7按中性点绝缘水平分类：①全绝缘变压器②半绝缘变压器
1.1.8按绕组导线材料分类：
①铜线变压器②铝线变压器③半铜线半铝线变压器
④箔式绕组变压器
1.1.9按容量分类：
①630KVA以下的称小型变压器
②800KVA～6300KVA称中型变压器。
工频炉变压器参数
中频炉变压器整流变压器产品简介我公司生产的ZSS、ZS系列整流变压器用作整流装置的电源变压器，其作用是向整流器提供交流电源，整流器再将交流电变换为直流电，从而进行直流供电。
主要应用于冶金、化工、机车牵引与传动等行业。
产品节能、低损耗、低噪声、抗冲击和抗短路能力强。
过载能力强、结构紧凑、体积小、供电可靠等优点。
1、性能特点：（1）电气性能稳定：产品结合负载特点和电网电压波动、大气过电压情况，根据整流变压器的负载状况，确定合理、可靠的绝缘水平和绝缘模型，充分保证产品的电气性能可靠和稳定。
产品环境安全系数≥1.67。
（2）动稳定程度高：产品绕组有较高的机械强度，具有较强的抗突发能力，以满足极恶劣的负载环境。
在设计、制造过程中较好地消除了变压器漏磁引起的或非正常运输可能造成的动不稳定源。
产品具有较高的动稳定性。
高抗阻，比同容量的电力变压器的阻抗高30%，以抑制di/dt，有效保护整流元件。
（3）热稳定性好：先进的产品设计，严格控制产品的发热部位及最热点温升，并留有充分的温升裕度，如需要可在线圈内加添轴向油道，根据线圈负载损耗值选择冷却方式并合理分配油流量，达到最佳冷却效果，主要温升指标均比国标至少低5℃。
线圈、引线采用铜导线，电流密度选取较低。
（4）过载能力强：产品具有较强的过负载能力和过电压能力，可在额定负载情况下长期安全运行，可在110%过电压情况下满负载长期安全运行（环境温度40℃）；变压器与电机相联的端子上能承受1.5倍额定电流，历时5S。
产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。
（5）性能指标优越：空载电流设计、制造值低于同容量S9系列变压器的国标规定值为依据，充分用户使用的经济性和可靠性。
（6）节电效果明显，噪声低（＜65dB）。
（7）结构简化，外形美观；油箱采取防渗漏设计工艺，可杜绝油箱渗漏。
2、结构特点：（1）铁芯：采用30Q130高导磁硅钢片，同时采用选进的3～6级step-lap core stacking步进多级叠片方式，有较降低了空载损耗、空载电流和噪声。
特种变压器使用说明书
特种变压器使用说明书1. 适用范围1.1电炉变压器分类1.2执行标准1.3使用条件2运输，验收与储藏2.1运输2.2检查验收2.3储存3器身检查3.1检查条件3.2器身检查3.3交接试验3.4总装配3.5运行4变压器常用保护装置4.1压力释放阀4.2气体继电器4.3压力式温度（指示）控制器4.4 吸湿器附录1铜排与短网安装2不经干燥投入运行之鉴定。
3干燥处理1.适用范围本说明书适用于额定电压35KV及以下，额定容量31500KVA及以下各种油浸式电炉变压器。
1.1电炉变压器的分类1.1.1电弧炉变压器电弧炉变压器是炼钢电弧炉的电源变压器，电弧炉变压器容量根据电弧炉大小及冶炼工艺（普通功率，高功率，超高功率）配置，它是通过调压方式满足冶炼工艺的要求。
调压方式分为有载调压和无励磁调压两种有载调压的大型电弧炉变压器不带串联电抗器。
无励磁调压的中小型电弧炉变压器其结构形式可分为带串联电抗器的和不带串联电抗器的两种，这两种结构能在最高二次电压下改变阻抗，前者考串联电抗器的投入和切除来改变阻抗，而后者则靠改变电弧炉变压器自身高压绕组的连接方式来改变绕组阻抗。
1.1.2钢包精炼炉变压器该变压器是用于钢水炉外精炼工艺特点的专用变压器。
通过改变变压器二次输出容量配合电炉用来满足炼钢工艺要求。
精炼炉变压器输出电压较低，电流较大，电弧稳定，电流波动小，运行较电弧炉稳定，采用有载调压较多。
1.1.3矿热炉变压器矿热炉是铁合金炉，电石炉，黄磷路，熔镁炉等各种埋弧炉，以炉料电阻发热为主，负载运行较电弧炉连续，平滑。
矿热炉变压器具有阻抗低，电流大的特点，调压级数较多，级差小。
可分为有载调压和无励磁调压两种，一般前几级恒容量输出，后几级恒电流输出。
1.1.4电渣炉变压器电渣炉用于普通钢料再溶化，再精炼生产的特殊钢锭或钢材的场合。
由于负载平稳，电渣炉电源变压器二次电压很低，电流很大，一般不超载运行，但调压级数较多。
如果精度要求高的场合，须采用无极连续调压，采用饱和电抗器调压。
电炉c相变压器电缆终端头发热处理
电炉c相变压器电缆终端头发热处理
《电炉C相变压器电缆终端头发热处理》
近年来，随着电力工业的快速发展，电炉C相变压器的应用越来越广泛。
而在电炉C相变压器的运行中，电缆终端头的发热问题成为一个不可忽视的重要因素。
为了有效解决这一问题，发热处理技术应运而生。
发热处理技术是指通过合理的方法和工艺，将电缆终端头通过加热处理，达到提高其导电性能和耐热性能的目的。
首先，通过在电缆终端头附近进行加热处理，可以使终端头内部的导电材料得到均匀的加热，进而提高其导电能力。
其次，发热处理技术还可以提升电缆终端头的耐热性能，使其在高温环境下仍能正常运行。
在实施发热处理技术时，需要注意以下几个方面。
首先，对于电缆终端头材料的选择，应考虑该材料的导电性能和耐热性能，以及与导电材料之间的接触良好度。
其次，加热的方式应适当选择，可以采用传导加热、传感器加热等方式。
此外，还需要根据具体情况来确定加热过程中的温度、时间等参数，以确保发热处理的效果。
发热处理技术的应用可以有效解决电炉C相变压器电缆终端头的发热问题，从而提高其整体性能和可靠性。
通过合理的处理方法，电缆终端头可以在高温环境下保持良好的导电性能，从而达到更高的工作效率。
此外，发热处理技术还可以延长电缆终端头的使用寿命，大幅降低维修和更换的成本。
综上所述，《电炉C相变压器电缆终端头发热处理》是一项重要的技术手段，它可以提高电缆终端头的导电和耐热性能，解决电炉C相变压器的发热问题。
在电力工业中广泛应用该技术，将推动电力工业的进一步发展，提高电力设备的运行效率和可靠性。
