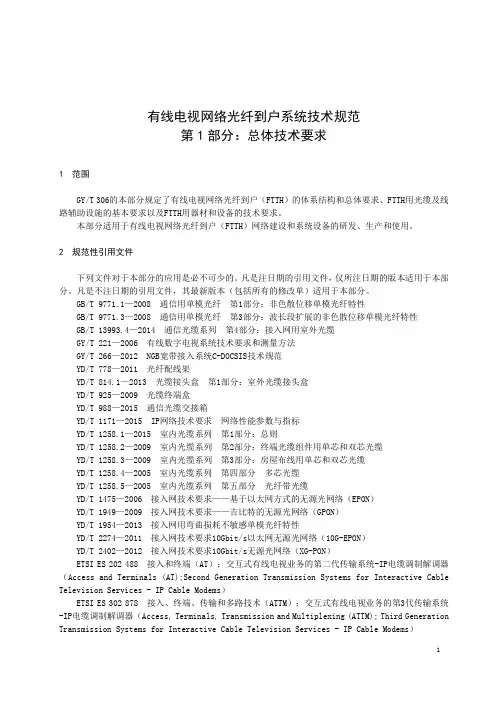

光纤到户(FTTH)建设规范
有线电视网络光纤到户系统技术规范第1部分总体技术要求

2 规范性引用文件
下列文件对于本部分的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本部 分。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本部分。
GB/T 9771.1—2008 通信用单模光纤 第1部分:非色散位移单模光纤特性 GB/T 9771.3—2008 通信用单模光纤 第3部分:波长段扩展的非色散位移单模光纤特性 GB/T 13993.4—2014 通信光缆系列 第4部分:接入网用室外光缆 GY/T 221—2006 有线数字电视系统技术要求和测量方法 GY/T 266—2012 NGB宽带接入系统C-DOCSIS技术规范 YD/T 778—2011 光纤配线架 YD/T 814.1—2013 光缆接头盒 第1部分:室外光缆接头盒 YD/T 925—2009 光缆终端盒 YD/T 988—2015 通信光缆交接箱 YD/T 1171—2015 IP网络技术要求 网络性能参数与指标 YD/T 1258.1—2015 室内光缆系列 第1部分:总则 YD/T 1258.2—2009 室内光缆系列 第2部分:终端光缆组件用单芯和双芯光缆 YD/T 1258.3—2009 室内光缆系列 第3部分:房屋布线用单芯和双芯光缆 YD/T 1258.4—2005 室内光缆系列 第四部分 多芯光缆 YD/T 1258.5—2005 室内光缆系列 第五部分 光纤带光缆 YD/T 1475—2006 接入网技术要求——基于以太网方式的无源光网络(EPON) YD/T 1949—2009 接入网技术要求——吉比特的无源光网络(GPON) YD/T 1954—2013 接入网用弯曲损耗不敏感单模光纤特性 YD/T 2274—2011 接入网技术要求10Gbit/s以太网无源光网络(10G-EPON) YD/T 2402—2012 接入网技术要求10Gbit/s无源光网络(XG-PON) ETSI ES 202 488 接入和终端(AT);交互式有线电视业务的第二代传输系统-IP电缆调制解调器 (Access and Terminals (AT);Second Generation Transmission Systems for Interactive Cable Television Services - IP Cable Modems) ETSI ES 302 878 接入、终端、传输和多路技术(ATTM);交互式有线电视业务的第3代传输系统 -IP电缆调制解调器(Access, Terminals, Transmission and Multiplexing (ATTM); Third Generation Transmission Systems for Interactive Cable Television Services - IP Cable Modems)
光纤到户国家标准

光纤到户国家标准光纤到户(FTTH)是指光纤直接延伸到用户家中的一种宽带接入方式。
随着我国信息化建设的不断推进,FTTH技术的发展已成为我国宽带接入的主要发展方向之一。
为了规范光纤到户技术的建设和应用,提高宽带接入质量,国家出台了一系列相关标准,以确保光纤到户技术的可靠性和稳定性。
首先,光纤到户国家标准明确了光纤网络的技术要求。
这包括了光纤的传输性能、网络拓扑结构、接入设备、光分布系统等方面的要求。
通过明确技术要求,可以保证光纤网络的建设和维护符合统一的标准,提高了整个网络的可靠性和稳定性。
其次,光纤到户国家标准规定了光纤网络的建设和维护流程。
这些流程包括了光纤网络的规划、设计、施工、验收、维护等各个环节。
通过规范流程,可以有效地提高光纤网络的建设质量,减少施工和维护过程中的问题,保障用户的网络体验。
此外,光纤到户国家标准还规定了光纤网络的安全管理要求。
这些要求包括了网络设备的安全防护、数据传输的加密保护、用户信息的隐私保护等方面。
通过加强安全管理,可以有效地防范网络攻击和数据泄露,保障用户的网络安全。
最后,光纤到户国家标准还规定了光纤网络的监测和维护要求。
这些要求包括了网络设备的监测、故障的处理、维护的周期性等方面。
通过规范监测和维护,可以及时发现和解决网络问题,保障网络的正常运行。
总的来说,光纤到户国家标准的出台对于推动我国宽带接入技术的发展具有重要意义。
这些标准的制定和实施,可以提高光纤网络的建设质量,保障用户的网络体验,促进信息社会的建设。
因此,各相关单位应严格遵守光纤到户国家标准,确保光纤网络的建设和运营符合规范,为用户提供更加稳定、安全、高速的宽带接入服务。
光纤入户(FTTH)驻地网建设规范

三、楼内光缆布放原则 楼内光缆布放原则
在楼内垂直方向,光缆、电缆宜在弱电竖井内 采用电缆桥架或电缆走线槽方式敷设,电缆桥架或 电缆走线槽宜采用金属材质制作;在没有竖井的建 筑物内可采用预埋暗管方式敷设,暗管宜采用钢管 或阻燃硬质 PVC管,管径不宜小于φ50mm。 楼内线槽的截面利用率不应超过50%。直线管的 管径利用率不超过60%,弯管的管径利用率不超过 50%。管内穿放入户电缆时,截面利用率不超过30%。 楼内桥架和线槽安装设计,宜符合相关综合布线规 定。
三、楼内光缆布放原则 楼内光缆布放原则
注:如墙壁电缆敷设高度超过 6000mm 时,与 避雷引下线的交叉净距应按下式计算: S≥0.05L 式中 S——交叉净距(mm) L——交叉处避雷引下线距地面的高度(mm)。 在大楼内布放光/电缆,应采用非延燃光/电缆。 如采用户外光/电缆直接引入楼内,应采用不燃烧材 料对光/电缆进行防火处理。
五、入户光缆端接方式
方式四:入户光缆 在 86 盒内采用冷接方 式的需预留余长 0.5m, 见图5。
五、入户光缆端接方式
方式五: 入户光缆 与高强度 GGP 跳线或尾 纤在 86 盒内采用冷接 子方式的需预留余长 0.5m,见图6:
五、入户光缆端接方式
入户光缆各种端接方式优劣比较与选用建议: 1、L 型快速接续(方式一) 如图1、图2,该方式相对价格较高,但现场操作简便,仅 需专用夹具和拉刀,对蝶形入户光缆在86盒中余长要求不高, 方便施工能提高工效。但由于接续件内匹配液受使用期限影响, 如匹配液产生固化,会影响光纤接点性能,应控制用。 2、直接接入快速连接插头(方式二) 如图3,该方式相对价格次高,但可与蝶形入户光缆直接 端接,其端头可直接插入e8-C设备端口中,对端接空间要求较 低,不需86盒和尾纤,接续也较方便快捷,但整体牢固性稍差, 精装修住宅可选用。 适合用于较大的户内多媒体信息终端箱内,以达到保护线 缆的作用。但是对于金属加强芯的皮线缆入户,用这种方式不 利于防雷。对于非金属加强芯皮线光缆可选用。
住宅区和住宅建筑内光纤到户FTTH通信设建设规范解读

配线箱占用空间要求表
项目
占有空间尺寸 (mm)高×宽×深
配线箱(72芯) 450×450×200
配线箱(144芯) 750×550×300 家居配线箱 450×350×150
备注
设于单元或 楼层
设于单元或 楼层
设于住户内
电信间面积要求表
1个配线 面积 尺寸 区住户数 (m2) (m)
备注
4个宽600×深
用户接入点位置如下图所示:
低层、多层、中高 层住宅建筑组
配线区内多栋建筑共
用一个电信间。
图中,当住宅区只有
一个配线区,将用户 接入点设于设备间;
当住宅区用户光缆总
容量小于144芯,也 可将用户接入点设置 在某单元的首层公共 楼道处,采用墙体壁 龛安装的共用配线箱 完成配线
15
基本规定-用户接入点设置
电信业务
配线光缆 经营者N
O D
F
架
交换局侧 用户侧
用户光缆
基本规定-工程界面
缆线
用户接入点交换局侧以外的配线设备及配线光缆由电信业务经营者负责建设 用户接入点用户侧以内配线设备、用户光缆及户内家居配线箱、终端盒、信 息插座、用户线缆(包括铜缆部分)由住宅建设方负责建设。
工程界面2:用户接入点
层。 多栋低层、多层、中高层住宅楼宜每一个配线区设一个电信间,电信
间宜设置在地下一层或首层。 住宅建筑单元的楼道处或弱电竖井内应预留配线设备的安装空间。 应在住户内预留家居配线箱安装空间。 设备间、电信间等安装场所的使用面积应满足一个配线区内或建筑物
内配线设备所需的安装空间与面积。
基本规定-配置原则 电信间设备间设置
家居配线箱作为
光纤到户施工方案

光纤到户施工方案1. 引言光纤到户(FTTH)是一种通过光纤传输数据的技术,它相比传统的铜线传输方式具有更高的传输速度和稳定性。
光纤到户的施工方案是确保光纤网络能够顺利覆盖用户家庭的关键。
本文将介绍光纤到户的施工方案,包括施工准备、施工步骤、施工工具和材料等内容。
2. 施工准备在进行光纤到户施工之前,需要进行一些准备工作。
2.1 确定施工区域首先需要确定施工的具体区域,包括要施工的房屋和用户使用的设备等。
根据具体情况,可以确定施工的起止时间和施工队伍。
2.2 确定施工方式光纤到户的施工方式包括室内布线和室外布线。
根据实际情况确定施工方式,通过预先调研了解用户的需求和现有的基础设施,以及室内外通道的情况,选择合适的方案。
2.3 准备施工工具和材料根据具体的施工方案,准备相应的施工工具和材料。
一般情况下,光纤到户的施工需要使用光纤线、光纤终端盒、光纤切割刀、光缆剥皮器、光纤接头盒、光纤连接器等工具和材料。
3. 施工步骤本节将介绍光纤到户的施工步骤。
具体步骤如下:3.1 准备工作在开始施工之前,需要进行一些准备工作。
包括确定施工区域、准备工具和材料等。
3.2 预估光纤长度根据施工区域的具体情况,预估光纤的长度。
光纤到户的施工一般需要将光纤从光缆中剥离出来,并将其连接到用户所需的设备上。
预估长度可以帮助施工人员更好地处理光纤线。
3.3 光缆处理根据预估的光纤长度,使用光缆剥皮器将光缆剥离出来。
然后使用光纤切割刀将光纤线切割,并清除光纤上可能存在的污垢和损坏。
3.4 导向管布线根据用户的需求,在墙壁上凿出适当的孔洞,将导向管穿过孔洞,并将其固定在墙壁上。
导向管的作用是将光纤引导到指定的位置,保护光纤线免受损坏。
3.5 光缆引线将光纤线通过导向管引线到指定位置。
需要注意的是,在引线过程中要小心光纤的损坏,避免过度弯曲和扭曲光纤线。
3.6 光纤连接将光纤线连接到用户设备上。
使用光纤连接器将光纤线连接到光纤终端盒,然后将光纤终端盒连接到用户设备上。
住宅小区FTTH光纤入户建设施工技术要求【最新版】

住宅小区FTTH光纤入户建设施工技术要求本工程系在新建住宅小区红线内实施FTTH建设,由各用户接入点至每户家居配线箱建设用户光缆。
根据建设范围内小区用户分布情况,经过对小区内道路、建筑物及各种承载通信设施的建设路由进行详细勘察后,按照以上用户光缆设计原则,选择电信间、光缆交接箱位置及确定配线区所覆盖用户;确定用户光缆的建设路由、建设布局、建设容量及楼内光缆的分纤位置及入户方式。
FTTH工程施工要求1、ODF光配线架安装(1) ODF架安装位置、机面朝向应符合设计要求。
(2) ODF架安装垂直偏差应不大于3mm。
(3) ODF架相邻机架应紧密靠拢,列内机面平齐。
(4) ODF配置的尾纤及适配器型号为SC型号。
(5) 光纤连接线应布放应整齐,架内与架间应分别走线。
(6) 光纤连接线静态曲率半径应不小于30mm。
(7) 在安装ODF时,应参照安装手册,严格按照施工规范进行操作,其中适配器和光缆尾纤的安装序号详见图纸。
2、光缆成端接续(1)光缆在机柜和家居配线箱内成端以便和其他设备连接(家居配线箱内如使用预成端的光缆,就不需要进行成端接续)。
光缆进入电信间、设备间应选择安全的位置。
当处于易受外界损伤的位置时,应采取保护措施。
(2)室内光缆在经过的走线架、拐弯点、等位置时,均应绑扎固定,并且排列整齐。
上下走道或爬墙的部位应垫胶管,避免光缆受侧压。
其长度及光缆曲率半径应符合设计要求。
(3)光缆应在机柜内作终端,并在机柜内绑扎固定。
光缆内的金属构件应与机柜保护接地装置接触良好。
(保护地与防雷地)(4)光纤成端应按纤序规定与尾纤熔接并在机柜内标示纤芯与用户对应关系。
(5) 光缆成端时,机架内应有尾纤及光跳线收容、保护装置,采用热熔技术对光纤进行端接。
单芯光纤热熔接续,双向衰减平均值应小于等于0.06dB。
3、管道子管的敷设本工程在孔径90mm 塑料管道内敷设塑料子管时应一次性敷设三根子管。
子管不得跨手孔敷设,子管在管道内不得有接头。
湖北广电武汉分公司光纤到户(FTTH)建设规程(正式发布)

湖北广电网络光纤到户(FTTH)建设规程1 总则一、为更好地指导湖北省广播电视信息网络股份有限公司各本地网FTTH工程建设,特编制本规程。
二、本规程以《湖北广电网络光纤到户(C-FTTH)工程施工及验收规范(暂行)》和《湖北广电网络光纤到户(C-FTTH_设计规范)》为基础,结合湖北省广播电视信息网络股份有限公司实际情况编制而成。
三、本规程涉及到的施工操作应符合《通信建设工程安全生产操作规范》相关条款的规定。
四、本规程是一般情况下的FTTH工程施工指导,如设计文件有特殊要求,应以设计文件要求为准。
五、在执行本规程时,如与国家、行业相关规定相矛盾,应以国家、行业标准(规范)的相关规定为准。
2 机房环境及安全检查2.1机房环境检查1、设备安装工程开始之前,应根据设计对机房的环境条件进行全面检查。
2、机房应远离易燃、易爆、强电磁干扰(大型雷达站、发射电台、变电站)等场所;机房不应与水泵房及水池相毗邻,机房的正上方不应有卫生间、厨房等易积水建筑。
3、机房土建工程已全部竣工,机房的净高、承重、门窗、墙面、地面、顶棚面、孔洞、照明电源插座(PDU)设置等应符合设计要求,门锁和钥匙配套齐全。
4、机房的温度、相对湿度应符合设计要求,机房在任何情况下均不得出现结露状态。
5、新建机房(接入站房)可不必安装吊顶和活动地板。
6、机房应提供符合设备工作所需要的直流电源或交流电源;其直流电源电压、波动范围及交流电源电压、频率、波形畸变率均应符合设计要求。
7、有可靠的安防措施,具备门禁告警等系统。
8、机房内不得有水管、煤气管、暖气设备、消防喷淋设施等。
确有其设施且无法避免的,必须做隔离和防渗处理。
9、进入机房的管孔应有一定的坡度(坡度>2.5‰),即机房内的管孔应比室外高,保证水不能倒流,并做好封堵。
10、机房内有可靠的接地体。
2.2机房安全检查1、机房内必须配备有效的灭火消防器材。
凡要求设置的火灾自动报警系统和固定式气体灭火系统,必须保持性能良好。
我国联通FTTH网络建设设计规范

我国联通FTTH网络建设设计规范一、前言随着信息技术的发展和人民生活水平的提高,宽带业务对于人民群众的日常生活和工作已经变得越来越重要。
作为我国三大主要运营商之一,中国联通积极推进光纤到户(FTTH)网络的建设,以提供更快速、更稳定的宽带服务。
本文将基于我国联通FTTH网络建设的实际情况,总结出一些设计规范,以供各参与方参考。
二、技术指标1.光纤覆盖率:FTTH网络应实现光纤对所有用户的覆盖,即每个用户都应直接接入到光纤网络中。
2. 最大传输速率:FTTH网络设计的最大传输速率应在1000Mbps以上,以满足用户对于大带宽应用的需求。
3.传输距离:FTTH网络应确保在最远用户端的传输距离不低于20公里,以支持更广范围的用户覆盖。
三、网络拓扑结构设计1.互联网出口:FTTH网络应设计至少两个可靠的互联网出口,以确保出口链路的冗余和可用性。
2.网络交换机:FTTH网络应采用三层交换机进行核心和汇聚层的构建,以满足数据包交换的需求。
3.网络聚合节点:FTTH网络应设立多个网络聚合节点,以满足用户规模和网络覆盖的需要。
4.主干光缆:FTTH网络的主干光缆应选用低损耗、高带宽的光缆材料,以保证光信号的传输质量。
5.用户分配结点:FTTH网络应设置合理的用户分配结点,以满足不同区域、楼栋的用户接入需求。
四、用户接入设备设计1.入户光猫:FTTH网络应使用入户光猫作为用户接入设备,以便实现光纤到户的目标。
2.宽带终端设备:FTTH网络应提供用户所需的宽带终端设备,以确保用户可以正常地接入和使用网络。
3.室内网线布线:FTTH网络应提供合理的室内网线布线设计,以满足用户对各种业务的需求。
4.宽带接入端口:FTTH网络应提供多个宽带接入端口,以满足用户对多终端设备接入网络的需求。
五、网络安全设计1.防火墙:FTTH网络应在关键节点部署防火墙,以确保网络的安全性和稳定性。
2.漏洞扫描和修补:FTTH网络应定期进行漏洞扫描,并及时修补已发现的漏洞,以保障网络安全。
中国联通光纤到户(FTTH)建设规范-重庆

模块插板可带电热插拔,所有设备均采用模块化设计,其中每一模块发生故障时均不影响
其它设备和其它模块的正常运行。 PON设备的其它技术要求参照YD/T 1949-2009 《接入网技术要求——吉比特的无源光网 络(GPON) 》、YD/T 1475-2006《接入网技术要求-基于以太网方式的无源光网络 (EPON)》、YD/T 1771-2008《接入网技术要求-EPON系统互通性要求》、YD/T 19532009《接入网技术要求—EPON GPON系统承载多业务》、QB/CU 049-2009《中国联通 GPON设备技术规范》、QB/CU 025-2010《中国联通EPON设备技术规范》的相关规定 执行。
设,则尽量按终期需求进行配置。 11
三、OLT 设备部署要求
2、OLT 机房选择要求
新建机房时,应充分预留OLT设备和光纤总配线架(OMDF)的发展空间。 OLT设备应安装在交换或宽带设备机房,有条件的应与DSLAM同机房设置,新 建BRAS设备或环网交换机宜与OLT设备安装在同一机房。
12
(单位:dB)
上行 光功率预算 光功率代价 链路预算 26 2 24 下行 26 2.5 23.5
二、PON技术应用要求
3、光模块的测量要求
OLT设备和ONU/ONT设备的光模块应支持光路测量及诊断功能,且支持光功率 劣化的告警自动上报。
4、网管要求
网管系统应与宽带资源端口绑定系统建立接口关系。
ONU N
1:N光分路器
PON口(2)
15
三、OLT 设备部署要求
4、OLT设备冗余保护
OLT下联保护 OLT下联保护根据业务要求灵活选用。 可选用主干光纤保护倒换方式和全保护光纤倒换方式。在服务重要的政、企单位或重 要住宅区域时,宜根据重要程度和用户对安全可靠性的需求选择相应的保护方式,对 于服务普通公众用户可不采用任何倒换方式。 主干光纤保护倒换方式和全光纤保护倒换方式参照EPON和GPON相关行业标准和中 国联通相关企业标准执行,ODN应根据倒换方式配置相应的冗余光缆,并配置2:N 光 分路器,。
DBJ51-004-2012 四川省住宅建筑通信配套光纤入户工程技术规范

至家居配线箱。 4.1.4 光纤入户传输指标设计
1. 设计时宜计算出驻地网光链路段落的最大衰减值。计算公 式参考附录 A.1。
2. 驻地网光链路与含维护余量的公用电信网光链路段落的 最大衰减值之和应符合《光纤到户(FTTH)体系结构和总 体要求》YD/T1636 中无源光网络(PON)系统对传输指标 的要求。传输指标的要求参考附录 A.2。
用户与公用电信网之间,全程以光纤作为传输媒介的一种接入 承载方式,称为 FTTH。即以光纤为传输媒介,为家庭终端用户提 供接入到公用电信网的服务。 2.0.3 光缆交接箱(OCC) Cross Connecting Cabinet for Communication Optical Cable
用于连接主干光缆、配线光缆等的接口设备。 2.0.4 配线区 The wiring zone
四川省住房和城乡建设厅根据四川省住房和城乡建设厅关于下达四川省住宅建筑通信配套光纤入户ftth工程技术标准编制计划的通知川建标号由中国建筑西南设计研究院有限公司四川通信科研规划设计有限责任公司会同有关单位共同编制的本规范经审查委员会确定更名为四川省住宅建筑通信配套光纤入户工程技术规范
四川省工程建设地方标准
本规范在编制过程中,编制组进行了广泛和深入的调查研究, 认真总结实践经验,全面分析了住宅建筑通信设施建设中关注的问 题,广泛征求意见,经修改和完善,制定了本规范。
本规范的主要内容有总则、术语、一般规定、光纤入户设计、 光纤入户施工和光纤入户验收。
标准中,第1.0.3条、3.0.1条、4.2.6条以黑体字标注的条文 为强制性条文,必须严格执行。
苏州电信FTTH用户端施工安装规范

2、自承式蝶形光缆引下
➢ 当自承式蝶形光缆从杆路上引下时 ,需要在用户端墙面上安装C型拉 钩。C型拉钩安装在光缆引下方向 的侧面,用Φ6mm膨胀管及螺丝钉 固定。
➢ S型固定件连接C型拉钩,自承式光 缆加强芯在S型固定件上适度收紧, 并做终结。
➢ 自承式蝶形光缆开剥点以下的光缆 采用纵包管保护,自承式蝶形光缆 如果遇有墙角等障碍物,均需采用 纵包管保护。
➢ 楼道内敷设Φ20mm的波纹管,波纹管敷设全 程不允许中断。
➢ 波纹管就近接入同层或下半楼层的楼层“过路 盒”(每层一个)。水平方向必须沿楼梯或过 道顶部的轮廓直线布放。竖直方向沿墙角布放 。楼道井内放在强电管的对侧。波纹管必须保 证横平竖直,保持美观。
➢ 波纹管使用管卡固定,管卡间距离为40cm。 在转弯处需弯曲成Φ50mm的圆弧并在2个弯 角起始处加装管卡。在跨越其它管线时,需在 跨越点向外10cm处加装管卡。
➢ 第11页/共29页
➢ 自承式蝶形光缆在杆档间敷设时,每个杆 档的两端都需要做过渡终结。在杆档过渡 终结制作时,必须保证蝶形光缆全程纤芯 和加强芯无接头。制作方法:将光缆内的 加强芯与纤芯剥离,开剥长度为80cm。 在双向紧箍拉钩上均连接S型固定件。首 先固定来向的自承式光缆,将开剥出的加 强芯一端固定在S型固定件上,固定时适 度收紧杆档光缆。将加强芯在S型固定件 上进行S型缠绕,并在S型固定件尾端的H 槽内缠绕1圈后不再回绕和做终结。其次 按以上方法固定和收紧另一端的自承式光 缆加强芯。两端加强芯在电杆上固定完成 后,采用纵包管将过渡部分光缆进行保护 。
➢ 第12页/共29页
➢ 全程杆档光缆布放完毕,将自承式光缆按上述方法在终端杆上做终结。
➢ 第13页/共29页
湖北广电武汉分公司光纤到户(FTTH)建设规程(正式发布)

湖北广电网络光纤到户(FTTH)建设规程1 总则一、为更好地指导湖北省广播电视信息网络股份有限公司各本地网FTTH工程建设,特编制本规程。
二、本规程以《湖北广电网络光纤到户(C-FTTH)工程施工及验收规范(暂行)》和《湖北广电网络光纤到户(C-FTTH_设计规范)》为基础,结合湖北省广播电视信息网络股份有限公司实际情况编制而成。
三、本规程涉及到的施工操作应符合《通信建设工程安全生产操作规范》相关条款的规定。
四、本规程是一般情况下的FTTH工程施工指导,如设计文件有特殊要求,应以设计文件要求为准。
五、在执行本规程时,如与国家、行业相关规定相矛盾,应以国家、行业标准(规范)的相关规定为准。
2 机房环境及安全检查2.1机房环境检查1、设备安装工程开始之前,应根据设计对机房的环境条件进行全面检查。
2、机房应远离易燃、易爆、强电磁干扰(大型雷达站、发射电台、变电站)等场所;机房不应与水泵房及水池相毗邻,机房的正上方不应有卫生间、厨房等易积水建筑。
3、机房土建工程已全部竣工,机房的净高、承重、门窗、墙面、地面、顶棚面、孔洞、照明电源插座(PDU)设置等应符合设计要求,门锁和钥匙配套齐全。
4、机房的温度、相对湿度应符合设计要求,机房在任何情况下均不得出现结露状态。
5、新建机房(接入站房)可不必安装吊顶和活动地板。
6、机房应提供符合设备工作所需要的直流电源或交流电源;其直流电源电压、波动范围及交流电源电压、频率、波形畸变率均应符合设计要求。
7、有可靠的安防措施,具备门禁告警等系统。
8、机房内不得有水管、煤气管、暖气设备、消防喷淋设施等。
确有其设施且无法避免的,必须做隔离和防渗处理。
9、进入机房的管孔应有一定的坡度(坡度>2.5‰),即机房内的管孔应比室外高,保证水不能倒流,并做好封堵。
10、机房内有可靠的接地体。
2.2机房安全检查1、机房内必须配备有效的灭火消防器材。
凡要求设置的火灾自动报警系统和固定式气体灭火系统,必须保持性能良好。
中国电信光纤到户FTTH工程施工及验收规范

总则
1.0.8 各建设单位和施工单位应贯彻执行本规范的具体要求,其自行制 定的规程不得与本规范相抵触。 1.0.9 本规范依据国家的相应规范标准,结合EPON 技术,并综合智 能化建筑的最新发展和国内智能化小区相关规定而编制的。本规范在 与国家相关标准和规范矛盾时,以国家标准和规范为准。
陕西天元通信设计咨询有限公司
设备、器材检验
5.0.11 光缆、室内缆外护套应完整无损、光缆纤芯应无断纤等现象。 5.0.12 成盘光缆、室内缆需进行盘测,指标应符合设计文件和产品出 厂要求。 5.0.13 器材外观检查应符合下列要求: 1) 规格、程式应符合设计要求。 2) 器材外观应完整无损、光洁、无毛刺、无气泡、无锈蚀、无裂纹、 零配件齐全。 5.0.14 分纤设备、光分路器的检查应符合下列要求: 1) 所用分纤盒的材料必须与护套的材料性能相符合,也必须与通常用 于外部线路的防腐和防其它化学损害的材料性能相符合; 2) 分纤盒的最大容量应符合设计要求。 3) 分纤盒应当在不阻断在用电路情况下可多次开启操作; 4) 分纤盒应具备不低于0.5 米长度的纤芯盘留空间。 5) 光分路器输出端口的均匀性应小于3db。
中国电信光纤到户(FTTH)工程
施工及验收规范(暂行)
(中国电信集团企业标准)
新疆电信有限公司
2008年1月16日
陕西天元通信设计咨询有限公司
前
言
本规范为中国电信光纤到湖北四省市试验的基础上, 参考有线接入网设备安装工程设计及验收规范、本地网通 信线路工程设计及验收规范和大楼通信综合布线系统等标 准,结合光纤到户工程的特殊性而编写。本规范由中国电 信集团公司提出并归口管理。
陕西天元通信设计咨询有限公司
陕西广电网络农网光纤入户(FTTH)应用模型技术设计规范

陕西广电网络传媒股份有限公司农网光纤入户(FTTH)技术设计规范目录第一部分文档说明 (2)第二部分文档内容 (3)1 概述 (3)2 总则 (3)3 规范性引用文件 (4)4 术语与定义 (5)5 缩略语 (6)6 FTTH网络总体结构 (7)6.1 网络结构 (7)6.2 技术路线 (8)6.3 双纤三波与双缆入户方案增加成本对比测算 (10)7 农网FTTH网络建设原则 (10)7.1 机房建设原则 (11)7.2 ODN网络建设原则 (12)7.3 家庭网络 (16)8网络指标设计要求 (16)8.1 光功率指标 (16)8.2 数字电视射频指标 (21)8.3 IP网络指标 (22)9 相关配套资源 (22)10 结束语 (23)第I页本文档属于规范类文件,只适用于陕西广电网络农村网络宽带用户光纤入户(FTTH)建设,专网业务以及集团用户场景不在本规范内,这类业务需要从分前端机房至用户处单独设置光纤资源,该部分不能占用大众用户FTTH建设中的网络资源。
1 概述为保证陕西省光纤入户(FTTH)网络建设能够快速、科学、规范的实施,实现综合业务的承载和网络的可管可控,统一应用技术设计模型,指导全省光纤入户(FTTH)网络建设工作,特制定本规范。
本规范依据下一代广播电视网(NGB)技术要求,遵守国家和行业相关技术规范和标准,按照省公司技术选型意见,采用双缆(光纤+同轴)以及双纤三波技术体系进行应用场景的模型设计和说明。
2 总则2.1 本规范作为陕西广电网络光纤到户(FTTH)技术依据,适用于陕西广电网络农网光纤到户(FTTH)网络的未网改工程、网改工程。
2.2 本规范基于陕西广电网络基础业务发展需求,规范了FTTH网络总体架构和技术路线,针对不同用户场景对ODN的拓扑结构以及设计原则等提出了要求和建议。
2.3 光纤到户(FTTH)中的光缆线路设计应统筹考虑,网络应具有安全性、灵活性、扩展性,并做到适度超前,达到支撑多业务的目的。
中国电信光纤到户工程设计规范

6.2.3 PON接口基本要求 PON接口应符合IEEE802.3ah。其物理接口应采用 1000BASE-PX20,其特性为: 1)1000BASE-PX20为点到多点的光纤传输; 2)1000BASE-PX20上下行方向使用同一根光纤。1000BASEPX20-U为上行方向,由ONU至OLT,使用1310nm标称波长; 1000BASE-PX20-D为下行方向,由OLT至ONU,使用1490nm 标称波长; 3)在单模光纤上,1000BASE-PX20以1000Mbps速率,分路比 为1:32,最大传输距离不小于20km; 4)信号编码方式为8B/10B; 5)在物理层业务接口上,误码率小于等于10-12。
ONU1
1:N分光器 ONU2 OLT
备用光纤 ONUn 图3. 馈线光纤保护方式
5.3.2 OLT保护 如图4所示,OLT保护就是采用2:N的光分路器,在分路器和 2个互为备份的OLT之间建立2条独立的光纤链路,一旦主用馈线 光纤或OLT发生故障,在备用光纤链路和备用OLT可用的情况下自 动切换至备用OLT的保护方式。
10/30
6.3 业务承载方式和性能指标要求 6.3.1 TDM业务承载方式 EPON系统承载数据专线业务(2048kbit/s或n×64kbit/s) 时,推荐采用采用IETF的PWE3方式。 6.3.2 TDM业务性能指标要求 1)电路方式的N×64kbit/s数字连接及2048 kbit/s 通道的 性能指标; a、误比特率 在正常工作条件下,测试时间24小时,设备的N×64kbit/s 数字连接及2048kbit/s 通道的误码率为0; b、传输时延 在正常工作条件下,从用户侧设备接口到网络侧接口的 N×64kbit/s数字连接及2048 kbit/s 通道的传输时延<1.5ms; c、抖动传递特性 E1接口的抖动传递特性应满足图6和表2的规范。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光纤到户(FTTH)建设规范1适用范围本规范明确了宽带接入网络在采用PON技术进行光纤到户FTTH方式建设部署时的系统架构和建设要求。
主要对OLT设备选择及部署、OLT上联方式、ODN建设、分光比与接入距离、系统维护、网络保护、光纤连接、ONT设备及安装等内容进行了规定。
本规范适用于中国联通内部,作为规范和指导FTTH网络建设的设计、施工和验收工作的技术指导依据。
本规范与国家、行业、企业标准和规范有矛盾时应以本规范为准。
如执行本规范严格要求的条文有困难时,应提出充分理由并经主管部门审批。
2引用标准IEEE 802.3ah系列标准ITU-T G.984 系列标准YD/T 1636-2007《光纤到户(FTTH)体系结构和总体要求》YD/T 1949-2009 《接入网技术要求——吉比特的无源光网络(GPON) 》。
YD/T 1995-2009 《接入网设备测试方法吉比特的无源光网络(GPON) 》。
YD/T 1475-2006《接入网技术要求-基于以太网方式的无源光网络(EPON)》。
YD/T 1771-2008《接入网技术要求-EPON系统互通性要求》。
YD/T 1953-2009《接入网技术要求—EPON GPON系统承载多业务》。
QB/CU 049-2009《中国联通GPON设备技术规范》。
QB/CU 025-2010《中国联通EPON设备技术规范》。
QB/CU 213-2009《中国联通家庭终端远程管理系统技术规范系统要求》。
QB/CU 221-2009《中国联通家庭终端远程管理系统技术规范 HGU参数模型》。
3相关释义3.1名词释义BRAS(Broadband Remote Access Server):宽带远程接入服务器EPON(Ethernet over Passive Optical Network):基于以太网技术的无源光网络FE (Fast Ethernet):快速以太网FTTH(Fiber To The Home):光纤到户GE(Gigabit Ethernet ):千兆比特以太网GPON(Gigabit-capable Passive Optical Networks):吉比特无源光网络HGU(Home Gateway Unit):家庭网关单元IAD(Integrated Access Device):综合接入设备IP (Internet Protocol):因特网协议MDF(Main distribution frame):总配线架OMDF(Optical main distribution frame):光纤总配线架ODF(Optical distribution frame):光纤配线架ODN(Optical Distribution Network):光分配网络OLT(Optical Line Terminal):光线路终端ONU(Optical Network Unit):光网络单元ONT(Optical Network terminal):光网络终端ORL(Optical Return Loss):光回波损耗PON(Passive Optical Network):无源光网络POS(Passive Optical Splitter):无源光分路器QoS(Quality of Service):服务质量SBU(Single Bussiness Unit):单商户单元SFU(Single Family Unit):单住户单元SLA(Service Level Agreement):服务等级协议SR(Service Router):业务路由器VLAN(Virtual Local Area Network):虚拟局域网VoIP(Voice over Internet Protocol):基于IP协议的语音WiFi(Wireless Fidelity):无线保真3.2单位释义km:长度单位,千米bit/s:数据单位,比特率,比特/秒Kbit/s:数据单位,千比特/秒Mbit/s:数据单位,兆比特/秒s:时间单位,秒ms:时间单位,毫秒μm:长度单位,微米dB:衰减计量单位,分贝m²:面积单位,平方米Ω:电阻单位,欧姆℃:温度单位,摄氏度V:电压单位,伏特4FTTH网络结构及系统组成1.PON综合接入网是一种构建于无源光分配网络(ODN)之上的宽带接入网络,它将以太网技术和高速光传输技术结合起来,可以实现语音、数据、视频多业务的综合接入。
2.根据ONU设置位置的不同,PON网络可以分为FTTH、FTTB和FTTC等多种形式。
本规范仅针对FTTH形式的建设要求及业务开通等内容进行相关规定。
3.FTTH系统由局端设备(光线路终端OLT)、无源光分配网络ODN和光网络终端ONT 组成。
ONT根据业务场景和功能的不同分为SFU、HGU及SBU,在FTTH建设主要应用SFU 和HGU。
FTTH网络结构如图4-1所示:图 4-1 FTTH网络结构图4.OLT提供语音、数据、视频业务网络的互联接口,并实现网络管理的主要功能。
5.ONT负责向用户终端提供所需的业务接口。
6.ODN负责连通OLT与所属的ONU。
ODN为OLT与ONU之间提供光传输手段,其主要功能是完成光信号功率的分配。
7.ODN由用户光缆、无源光分路器、光交接设备、光分纤设备和光缆接头及用户终端盒组成,上述组成部分根据不同的应用场景而略有差异。
8.FTTH指光纤进入到每个用户家中,将光网络终端(ONT)安装在家庭用户。
FTTH 的显著技术特点是不但提供更高的带宽,而且提高了接入网络的抗干扰性和业务的综合提供能力;由于用户端设备体积小,家庭环境很容易满足ONT的安装要求,简化了维护和安装;FTTH采用无源网络,从局端到用户可以做到完全的无源;每用户可分配高达30Mbit/s 甚至更高的独享带宽。
9.在FTTH场景下,光分配网络(ODN)按用途分为主干光缆、配线光缆、室外用户引入光缆。
10.本规范仅针对FTTH建设方式,对建设、施工验收及业务开通等内容进行规定。
5PON技术应用要求5.1PON技术选择现阶段PON光接入相对先进和成熟的有EPON和GPON两种技术。
其中EPON是电子电气工程师协会IEEE802.3工作组制定相应的标准IEEE802.3,将以太网的应用范围从局域网扩展至用户接入网,上下行均为1.25Gbit/s。
吉比特容量PON(GPON)是ITU-T研究制订的标准,采用的成帧技术为与通用成帧规程GFP类似的GPON封装机制GEM,能支持下行2.5Gbit/s,上行1.25Gbit/s速率,其速率支持相对高于EPON,QoS实现方式采用T-Cont + GEM_PORT + IEEE802.1P,理论上优于EPON的 LLID + IEEE802.1P方式。
GPON与EPON的关键技术指标对比见表5-1。
表5-1 GPON技术和EPON技术关键技术指标对比表5.2设备容量要求优选高密度、大容量、低功耗OLT设备。
在大规模提供公众业务时,原则上采用机架式设备,能通过插卡方式扩容PON接口。
单框设备应提供大于等于56个PON接口,可提供上联端口大于等于8个GE或2个10GE。
并在集成度更高、功耗更低的设备产品技术发展成熟、经济合理的前提下,应优先选用,以降低单位能耗和减少配套资源消耗。
对于服务于集团用户或OLT下移等用户需求较少的场景时,可采用小容量OLT设备。
5.3光接口链路预算1.光接口链路预算=光功率预算-光功率代价。
2.现阶段主流PON设备PON接口的光功率预算和链路预算指标如表5-2所示。
表5-2 常见PON接口的光功率预算和链路预算指标3.光接口链路预算是光分配网络ODN允许的衰减,工程建设中严禁光分配网络ODN 全程衰减值大于光接口链路预算值。
4.为满足大分光比和长距离传输,选用的PON设备光接口链路预算不应小于28dB,并随技术发展,尽可能选用光链路预算更高的产品,以支持更远的接入距离和更高的分光比。
5.4光模块的测量要求OLT设备和ONU/ONT设备的光模块应支持光路测量及诊断功能,且支持光功率劣化的告警自动上报。
5.5网管要求1.网管系统应与宽带资源端口绑定系统建立接口关系。
2.网管系统应实现基于PON设备各类业务的自动开通和资源上报功能。
3.网管系统应具备灵活调整用户带宽的功能,实施QoS策略,为精品业务提供更高的优先级,以满足不同速率、不同应用的客户需求。
4.OLT设备及PON网管需支持EPON/GPON共平台。
5.6对OLT及ONU设备的技术要求1.设备入网前必须通过中国联通集团公司单系统测试和互通性测试。
2.PON设备至少能支持1:64分光能力。
随技术发展,优选支持更高分光比的产品。
3.OLT/ONT设备应支持多业务综合接入承载的能力,并能对不同业务提供不同的保护机制。
4.OLT设备主控模块能在不中断通信的情况下,可带电进行板卡的热插拨操作。
所有设备的模块插板可带电热插拔,所有设备均采用模块化设计,其中每一模块发生故障时均不影响其它设备和其它模块的正常运行。
5.PON设备的其它技术要求参照YD/T 1949-2009 《接入网技术要求——吉比特的无源光网络(GPON) 》、YD/T 1475-2006《接入网技术要求-基于以太网方式的无源光网络(EPON)》、YD/T 1771-2008《接入网技术要求-EPON系统互通性要求》、YD/T 1953-2009《接入网技术要求—EPON GPON系统承载多业务》、QB/CU 049-2009《中国联通GPON设备技术规范》、QB/CU 025-2010《中国联通EPON设备技术规范》的相关规定执行。
6OLT 设备部署要求6.1OLT 局点设置要求1.OLT的部署应充分利用现有机房设施,不宜专为部署OLT设备而新建机房。
2.北方十省OLT设备尽量集中部署,首选端局,在机房条件确实紧张或管道资源确实不能满足出局光缆需求时,可将OLT局点下移,但必须经过省、市公司严格审批。
南方各分公司在管道资源满足集中部署的前提下,应尽量集中部署,1个OLT局所应覆盖多个小区,避免各个小区各自设置OLT局所。
3.在接入距离不能满足全程衰减要求时,可逐步采取以下方式:(1)首选:选择支持更大光功率预算的模块,光分路比不变;(2)次选:光模块不变,降低分路比;(3)三选:选择支持更大光功率的模块,同时降低分路比;(4)四选:以上三种方案仍不满足要求时,将OLT局点下移,但必须经过省、市公司严格审批。
4.选择模块局设置OLT设备时。
模块局机房宜具有独立产权,应具有长期固定性,具备24小时维护管理权,能就近接入光缆环。
