电工常用的电线线径及载流量计算方法
电工常用的电线线径及载流量计算方法其实电线也可以称呼它的直径的，比如1平方的也可称直径1.13mm，1.5平方的也可说是1.37（mm直径）。
由于选用电线时重要考虑电线使用时会不会严重发热造成事故，电线的（截面积）平方数与通过的电流安培数有直接对应的倍数关系，计算起来很简单便利。
比如一平方铜电线流过6A电流是安全的，不会严重发热。
如2.5平方铜电线就是6A*2.5=15A,就这么简单地算出来这2.5平方通过15A 电流是安全的，如用直径计算就麻烦多了规格里面的1.5/2.5/4/6是指线的横截面积。
单芯的线缆，单芯面积就是规格，多芯的里面还要乘以根数。
参照《GB50231997》单芯结构；导体直径均为：1—1.13、1.5—1.38、2.5—1.78、4—2.25、6—2.76、其实大家说线径1.5/2之类的只是为了便利，是个很常见但是不常常被人矫正的错误。
没想到还怀疑住你了...三相电机的口决"容量除以千伏数，商乘系数点七六"（注0.76是取的功率因数0.85效率为0.9时）由此推导出来的关系就有:三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
负荷量：16A最多供3500W，实际掌控在1500W内20A最多供4500W，实际掌控在2000W内25A最多供5000W，实际掌控在2000W内32A最多供7000W，实际掌控在3000W内40A最多供9000W，实际掌控在4500W内表2电器的额定电流与导线标称横截面积数据现在知道多大的电源线径可以负荷最大多少的功率和电流了吧例如：请分别以0.75、1、1.5、2.5、4、6（平方毫米）的铜芯线来计算。
答：0.75mm2、5A；1mm2、6A；1.5mm2、9A；2.5mm2、15A；4mm2、24A；6mm2、36A如何来计算电线所能承受的电功率？假如已知电线的截面积要如何，要如何计算该电线所能承受的最大电功率？或已知所需电功率，如何计算出该使用多少mm2电线？回复:我们可以通过查电工手册，得出电线的最大允许载流量，依据公式功率P=电压U×电流I计算出的功率就是电线所能承受的最大电功率。
导线线径与电流规格表
导线线径和电流的关系一.导线型号规格B系列归类属于布电线，所以开头用B，电压：300/500VV就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套二.不同温度下的线径和所能承受的最大电流表格导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意，输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
（请注意：线材规格请依下列表格，方能正常使用）导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流导线截面积与电流的关系三.一般铜线安全计算方法2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
线径选型标准
线径选型标准

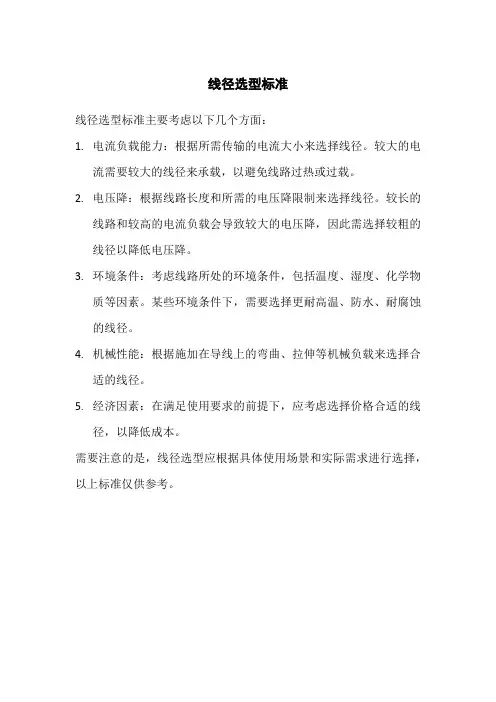

线径选型标准主要考虑以下几个方面：
1.电流负载能力：根据所需传输的电流大小来选择线径。
较大的电
流需要较大的线径来承载，以避免线路过热或过载。
2.电压降：根据线路长度和所需的电压降限制来选择线径。
较长的
线路和较高的电流负载会导致较大的电压降，因此需选择较粗的线径以降低电压降。
3.环境条件：考虑线路所处的环境条件，包括温度、湿度、化学物
质等因素。
某些环境条件下，需要选择更耐高温、防水、耐腐蚀的线径。
4.机械性能：根据施加在导线上的弯曲、拉伸等机械负载来选择合
适的线径。
5.经济因素：在满足使用要求的前提下，应考虑选择价格合适的线
径，以降低成本。
需要注意的是，线径选型应根据具体使用场景和实际需求进行选择，以上标准仅供参考。
如何选择线径及其载流量
我在工控网上看一位工程师发表的文章，把它转过来供大家参考：
导线截面积与电流的关系
一般铜线安全计算方法是：
2ቤተ መጻሕፍቲ ባይዱ5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
式中：I——导线中通过的最大电流（A）
L——导线的长度（M）
U`——充许的电源降（V）
S——导线的截面积（MM2）
说明：
1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算
铝芯绝缘导线载流量与截面的倍数关系
178A÷2=89平方毫米
电机启动瞬间电流是正常运行电流的倍数：
普通交流电机直接启动电流5~7倍
星三角启动3.5倍左右
变频启动不大于2倍。
都讲的是一般情况下
直接启动电流大，交流电机是5~8倍的额定电流，直流电机更大，可达到10~20倍的额定电流
导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120
载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5
载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
90千瓦电机的电器选择：
由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。你这取1.5，那么电流就是137A就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流的步骤是不能省略。
导线线径与电流规格表(精编文档).doc
【最新整理，下载后即可编辑】导线截面积和电流的关系一. 导线型号规格B系列归类属于布电线，所以开头用B，电压：300/500V。
（布局在墙上不动的线）V就是PVC——聚氯乙烯塑料L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV ——铜芯聚氯乙烯绝缘电线BLV ——铝芯聚氯乙烯绝缘电线BVR ——铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV的内芯线是1根直径1.78mm单芯铜线或由7根0.68mm的多芯铜丝组成BLV的内芯是1根直径1.78mm单芯铜线BVR的内芯是19根直径0.41mm的多芯铜丝RV ——铜芯聚氯乙烯绝缘连接软电线（它比BVR更软，比如2.5mm2的电线内芯是由49根0.25mm直径的铜丝组成）RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，（它比RV多了一层塑料护套）另外：我们家庭中最常用的“护套线”BVVB ——铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套（就是2根BV线，再加一层白色的塑料护套）二.不同温度下的导线截面积所能承受的最大电流表格导线截面积一般按如下公式计算：铜线：S = （I*L）/ （54.4*△U）铝线：S = （I*L ）/ （34*△U）式中：I ——导线中通过的最大电流（A）L ——导线的长度（M）△U ——充许的电压降（V）S ——导线的截面积（MM2）三.一般铜线安全计算方法2.5 mm2铜电源线的安全载流量－－28A。
14AWG 2.07平方毫米12AWG3.3平方毫米4 mm2铜电源线的安全载流量－－35A 。
6 mm2铜电源线的安全载流量－－48A 。
10 mm2铜电源线的安全载流量－－65A。
16 mm2铜电源线的安全载流量－－91A 。
25 mm2铜电源线的安全载流量－－120A。
如果是铝线，截面积要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
线径和电流的关系
线径和电流的关系导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A .6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A.如果是铝线,线径要取铜线的1。
5—2倍。
如果铜线电流小于28A,按每平方毫米10A来取肯定安全.如果铜线电流大于120A，按每平方毫米5A来取.导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算.给你解释一下，就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢，就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2。
5，这么几句口诀应该很好记吧,说明：只能作为估算，不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲,你可以选择1。
5平方的铜线或2.5平方的铝线。
10米内,导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米，50—200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比,与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
下面是铜线在不同温度下的线径和所能承受的最大电流表格。
导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题,以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
导线线径与电流规格表
导线线径与电流规格表————————————————————————————————作者：————————————————————————————————日期：导线截面积和电流的关系一. 导线型号规格B系列归类属于布电线，所以开头用B，电压：300/500V。
（布局在墙上不动的线）V就是PVC——聚氯乙烯塑料L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV ——铜芯聚氯乙烯绝缘电线BLV ——铝芯聚氯乙烯绝缘电线BVR ——铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV的内芯线是1根直径1.78mm单芯铜线或由7根0.68mm的多芯铜丝组成BLV的内芯是1根直径1.78mm单芯铜线BVR的内芯是19根直径0.41mm的多芯铜丝RV ——铜芯聚氯乙烯绝缘连接软电线（它比BVR更软，比如2.5mm2的电线内芯是由49根0.25mm直径的铜丝组成）RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，（它比RV多了一层塑料护套）另外：我们家庭中最常用的“护套线”BVVB ——铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套（就是2根BV线，再加一层白色的塑料护套）二.不同温度下的导线截面积所能承受的最大电流表格截面积（大约值）铜线温度60 ℃75 ℃85 ℃90 ℃电流（A）2.5 mm220 20 25 254 mm225 25 30 306 mm230 35 40 408 mm240 50 55 5514 mm255 65 70 7522 mm270 85 95 9530 mm285 100 110 11038 mm295 115 125 13050 mm2110 130 145 15060 mm2125 150 165 17070 mm2145 175 190 19580 mm2165 200 215 225 100 mm2195 230 250 260导线截面积一般按如下公式计算：铜线：S = （I *L）/ （54.4 *△U）铝线：S = （I *L ）/ （34 * △U）式中：I ——导线中通过的最大电流（A）L ——导线的长度（M）△U ——充许的电压降（V）S ——导线的截面积（MM2）三.一般铜线安全计算方法2.5 mm2铜电源线的安全载流量－－28A。
导线线径及电流规格表
导线线径与电流规格一个平方mm可以承受6-8A的电流。
我们在计算线路线径时,一般是按照功率除以0.9,再乘以2来选择线径,取大不取小.如40匹的空调,40/0.9*2=89.取90平方毫米的线径.空调的启动电流：室外机启动时刻，电流是工作电流的5-7倍，如果配电线路质量不好或者离配电室较远，会引起电压下降。
你家电表和线没问题，但是上面的现象是你家到配电室线路有问题，应该加粗这一段线路的面积。
如果这样有困难，则在压缩机电机上并联一只电容也能稍微改善一些，电容的大小你要找电气工程师计算一下。
间歇运行省电！启动电流是运行电流3--5倍〔小电机〕时间极短。
如只是近距离使用，有个公式：十下五，百上二；二五三五四三界；七零九五两倍半；穿管温度八九折；铜线升级算；裸线加一半。
这讲的是不同截面导线近似电流密度.交流电的话，10平方毫米以下的铜线每平方毫米5A，11-99平方毫米的铜线没平方毫米4A，100平方毫米以上的铜线每平方毫米3A，铝线则在上面的数值后除以2，即一半。
直流电的话，统一按照：铜线每平方毫米5A，铝线没平方毫米2.5A计算。
板前明线布线：手工布线时(非模型、模具配线)，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。
1、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设面。
2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间的连线等，在留有一定余量的情况下可不紧贴敷设面。
3、同一平面的导线应上下一致或前后一致，不能交*。
当必须交*时，可水平架空跨越，但必须属于走线合理。
4、布线应横平竖直，变换走向应垂直90°。
5、上下触点假设不在同一垂直线下，不应采用斜线连接。
6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。
并做到同一元件、同一回路的不同接点的导线间距离保持一致。
7、一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。
铜线线径与承载电流对照表铜芯线承载电流表线径与载流[文]
![铜线线径与承载电流对照表铜芯线承载电流表线径与载流[文]](https://img.taocdn.com/s3/m/a5faf9694a73f242336c1eb91a37f111f1850d98.png)
铜线线径与承载电流对照表-铜芯线承载电流表-线径与载流[文] 铜线线径与承载电流对照表是用于表示不同线径的铜芯线所能承载的电流大小的表格。
在实际应用中，通过查看此表，可以快速确定合适的电线规格，以满足电力需求。
表头信息：
•铜线型号：表示电线的型号，如1平方毫米、2.5平方毫米、4平方毫米
等。
•线径：表示电线的直径，以毫米为单位。
•载流（A）：表示该型号电线在20℃时所能承载的最大安全电流值，单位为安培（A）。
使用方法：
1.根据实际需要，选择合适的铜线型号。
例如，如果需要为家用电器供电，通
常选择2.5平方毫米至4平方毫米的铜线。
2.根据所选铜线型号，在表格中找到相应的线径值。
3.在同一行中找到对应的载流值，即可得到该型号铜线的最大安全电流值。
例
如，对于2.5平方毫米的铜线，其最大安全电流值为13A。
4.根据实际需求，选择合适的电线规格。
通常来说，电线的规格越高，其载流
量也越大，能够承载的电器功率也越大。
但是，规格过高的电线可能会导致浪费或安全隐患，因此需要根据实际需求进行选择。
注意事项：
1.本表格仅供参考，实际使用中可能存在一定的误差。
同时，随着不同品牌、
批次和生产工艺等因素的变化，铜线的载流量也可能存在差异。
因此，建议在实际选购中仔细比较不同产品之间的性能参数。
2.在使用铜线时，应注意其工作环境温度不宜过高，以免影响其使用寿命和安
全性能。
同时，对于较大的电器设备或需要长时间供电的场合，建议使用更粗的铜线或选择铝线等其他材质的电线以保证安全可靠的电力传输。
导线线径与电流规格
导线线径与电流规格导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
线径（大约值）铜线温度60o C75o C85o C60o C电流（A）2.5mm2202025254mm225253030 6mm230354040 8mm240505555 14mm255657075 22mm270859595 30mm285100110110 38mm295115125130 50mm2110130145150 60mm2125150165170 70mm2145175190195 80mm2165200215225 100mm219523025026080.128 3.268.360.0020690.114 2.91 6.630.00260 AWG Number O[Inch]O[mm]O[mm2]Resistance[Ohm/m] 100.102 2.59 5.260.00328110.0907 2.30 4.170.00413120.0808 2.05 3.310.00521130.0720 1.83 2.620.00657140.0641 1.63 2.080.00829150.0571 1.45 1.650.0104160.0508 1.29 1.310.0132170.0453 1.15 1.040.0166180.0403 1.020.8230.0210190.03590.9120.6530.0264AWG Number O[Inch]O[mm]O[mm2]Resistance[Ohm/m] 200.03200.8120.5180.0333210.02850.7230.4100.0420220.02530.6440.3260.0530230.02260.5730.2580.0668240.02010.5110.2050.0842250.01790.4550.1620.106260.01590.4050.1290.134270.01420.3610.1020.169280.01260.3210.08100.213290.01130.2860.06420.268AWG Number O[Inch]O[mm]O[mm2]Resistance[Ohm/m] 300.01000.2550.05090.339310.008930.2270.04040.427320.007950.2020.03200.538330.007080.1800.02540.679340.006310.1600.02010.856350.005620.1430.0160 1.08360.005000.1270.0127 1.36370.004450.1130.0100 1.72380.003970.1010.00797 2.16CrossSectionaream㎡AWG TskdenkospecificationConstructionNo./㎜φActurem㎡Fine-wireConductorsVDE0295BS6360Class5Column3Extra-fine wire strands VDE0295Class6Column4Column5Column6Column70.043020x0.050.047 0.08287x0.1270.0880.107x0.1420x0.080.106 0.1010.14267x0.160.1418x0.1018x0.1036x0.0772x0.05 0.187x0.180.1780.20247x0.2040x0.080.22 0.200.2514x0.1532x0.1032x0.1065x0.07128x0.050.3012x0.1860x0.080.305 0.3010.342217x0.160.34219x0.1542x0.1042x0.1088x0.07174x0.05 0.3812x0.2021x0.1548x0.10100x0.07194x0.050.52020x0.18100x0.080.5090.50216x0.2028x0.1564x0.10131x0.07256x0.050.730x0.18150x0.080.7630.75424x0.2042x0.1596x0.10195x0.07384x0.050.81834x0.1842x0.160.865 0.8441.032x0.2056x0.15128x0.10260x0.07512x0.05 1.251650x0.18 1.271.530x0.2584x0.15192x0.10392x0.07768x0.052.01437x0.26 1.962.550x0.25140x0.15320x0.10651x0.071280x0.053.51266x0.26 3.50456x0.30224x0.15512x0.101040x0.075.510210x0.18105x0.265.34 5.57684x0.30192x0.20768x0.101560x0.078850x0.45154x0.267.958.171080x0.40320x0.201280x0.102600x0.0714688x0.45259x0.2614.0 13.7516128x0.40512x0.202048x0.102247x1.96280x0.3221.1222.5125200x0.40800x0.203200x0.10導線安全電流最大載流量：(Current Carrying Capacity)定義為在導體或絕緣體融化之前，所能負載之電流。
电流与线径的选择
电路设计中的电流与线径在选择导线或对PCB布线时，要注意根据电流选择合适的线径（线宽），以免发热量过大造成危险。
一、线缆线径与电流下面是铜线在不同温度下的线径和所能承受的最大电流表格。
表1线径（mm2）铜线温度（℃）60 75 85 90电流（A）2.5 20 20 25 254 25 25 30 306 30 35 40 408 40 50 55 5514 55 65 70 7522 70 85 95 9530 85 100 100 11038 95 115 125 13050 110 130 145 15060 125 150 165 17070 145 175 190 19580 165 200 215 225100 195 230 250 260 导线线径一般按如下公式计算：铜线：S= IL / 54.4*U铝线：S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（m）U——充许的电源降（V）S——导线的截面积（mm2）说明：1、U电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.根据经验可得1mm2的铜导线安全载流量为5-8A；铝导线的安全载流量为3~5A。
有三种口诀可以用来估算：口诀1：二点五下乘以九，往上减一顺号走；三十五乘三点五，双双成组减点五；条件有变加折算，高温九折铜升级；穿管根数二三四，八七六折满载流。
本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表1可以看出：倍数随截面的增大而减小.二点五下乘以九，往上减一顺号走：说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5 mm2导线，载流量为2.5×9＝22.5(A)。
从4 mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、25×4。
线径和电流的关系
线径与电流的关系导线截面积与电流的关系一般铜线安全计算方法就是:2、5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果就是铝线,线径要取铜线的1、5-2倍。
如果铜线电流小于28A,按每平方毫米10A来取肯定安全。
如果铜线电流大于120A,按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算、给您解释一下,就就是10平方一下的铝线,平方毫米数乘以5就可以了,要就是铜线呢,就升一个档,比如2、5平方的铜线,就按4平方计算、一百以上的都就是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾与95平方都乘以2、5,这么几句口诀应该很好记吧,说明:只能作为估算,不就是很准确。
另外如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就就是安全的,从这个角度讲,您可以选择1、5平方的铜线或2、5平方的铝线。
10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米。
从这个角度,如果不就是很远的情况下,您可以选择4平方铜线或者6平方铝线。
如果真就是距离150米供电(不说就是不就是高楼),一定采用4平方的铜线。
导线的阻抗与其长度成正比,与其线径成反比。
请在使用电源时,特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
下面就是铜线在不同温度下的线径与所能承受的最大电流表格。
导线的阻抗与其长度成正比与线径成反比,请在使用电源时,需特别注意输入与输出导线的线径问题,以防止因电流太大引起过热,而造成意外,下列表格为导线在不同温度下的线径与电流规格表。
导线线径与电流规格表
导线线径与电流规格一个平方mm可以承受6-8A得电流。
我们在计算线路线径时,一般就是按照功率除以0、9,再乘以2来选择线径,取大不取小、如40匹得空调,40/0、9*2=89、取90平方毫米得线径、空调得启动电流：室外机启动时刻，电流就是工作电流得5-7倍，如果配电线路质量不好或者离配电室较远，会引起电压下降。
您家电表与线没问题，但就是上面得现象就是您家到配电室线路有问题，应该加粗这一段线路得面积。
如果这样有困难，那么在压缩机电机上并联一只电容也能稍微改善一些，电容得大小您要找电气工程师计算一下。
间歇运行省电！启动电流就是运行电流3--5倍（小电机）时间极短。
如只就是近距离使用，有个公式：十下五，百上二；二五三五四三界；七零九五两倍半；穿管温度八九折；铜线升级算；裸线加一半。
这讲得就是不同截面导线近似电流密度、交流电得话，10平方毫米以下得铜线每平方毫米5A，11-99平方毫米得铜线没平方毫米4A，100平方毫米以上得铜线每平方毫米3A，铝线则在上面得数值后除以2，即一半。
直流电得话，统一按照：铜线每平方毫米5A，铝线没平方毫米2、5A计算。
板前明线布线：手工布线时(非模型、模具配线)，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。
1、走线通道应尽可能少，同一通道中得沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设面。
2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间得连线等，在留有一定余量得情况下可不紧贴敷设面。
3、同一平面得导线应高低一致或前后一致，不能交*。
当必须交*时，可水平架空跨越，但必须属于走线合理。
4、布线应横平竖直，变换走向应垂直90°。
5、上下触点若不在同一垂直线下，不应采用斜线连接。
6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。
并做到同一元件、同一回路得不同接点得导线间距离保持一致。
线径选型标准
线径选型标准线径选型标准是电气工程中至关重要的一环，它直接关系到电路的安全、稳定运行。
在实际工程中，线径选型应遵循以下基本原则：1.满足电流需求：线径应能承受所需电流，避免因电流过大而导致线径过热、损坏等情况。
在选型时，应根据设备的最大电流和持续电流来确定线径。
2.考虑导线材料：不同材料的导线具有不同的电阻、耐压、耐热等性能。
在选型时，要结合电路的特性和使用环境，选择合适的导线材料。
例如，低压电力电缆应选用铜导体，而控制电缆可以选用铜或铝导体。
3.确定合适的线径：根据电流、电压、敷设方式等因素，参照相关标准和规范，选用合适的线径。
一般来说，线径越大，电流承载能力越强，但线径过大则会导致成本上升、空间占用等问题。
4.考虑敷设方式和使用环境：线径选型还应考虑敷设方式，如直埋、架空、穿管等，以及使用环境，如温度、湿度、腐蚀性等。
这些因素都会影响导线的寿命和安全性。
线径选型步骤如下：1.确定电源电压和电流：根据电气设备的最大电压、电流，选择合适的电缆或导线。
2.选择导线类型：根据电路特性，选择铜芯电缆、铝芯电缆、钢芯电缆等。
3.计算线径：根据电流、电压、敷设方式等，参照相关规范，计算所需线径。
4.校核线径：将计算得到的线径与实际选用的线径进行比较，确保选用线径满足电路需求。
在实际应用中，线径选型举例：某工厂有一条电力线路，电源电压为380V，最大电流为200A。
根据电流和电压，选择铜芯电力电缆，并根据敷设方式（直埋）和环境条件（正常温度、湿度），参照相关规范，计算得到合适的线径为16mm。
总之，线径选型在电气工程中具有重要意义。
在进行线径选型时，要充分考虑电流需求、导线材料、敷设方式和使用环境等因素，确保电路安全、稳定运行。
线径和电流的关系
线径和电流的关系导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
下面是铜线在不同温度下的线径和所能承受的最大电流表格。
导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
线径选型标准
线径选型标准
在线径选型时，可以考虑以下几个标准：
1. 电流负载能力：根据所需传输的电流大小来选择线径。
较大的电流需要较大的线径来承载，以避免线路过热或过载。
2. 电压降：根据线路长度和所需的电压降限制来选择线径。
较长的线路和较高的电流负载会导致较大的电压降，因此需选择较粗的线径以降低电压降。
3. 环境条件：考虑线路所处的环境条件，包括温度、湿度、化学物质等因素。
某些环境条件下，需要选择更耐高温、防水、耐腐蚀的线径。
4. 成本因素：不同线径的成本也是重要考虑因素之一。
较大的线径可能更昂贵，因此需要根据项目预算来选型。
5. 安装空间：根据可用的安装空间，选择适合大小的线径。
较大的线径可能需要更宽敞的安装空间。
6. 可靠性要求：根据系统的可靠性要求，选择适当的线径。
某些应用场景可能需要更高的可靠性，因此需要选择更耐用的线径。
请注意，以上仅为常见的一些选型标准，具体选型应根据具体的应用需求和规范要求进行。
最好咨询专业人士或参考相关标准进行选型。
线径 安全载流量
线径安全载流量
不同大小的线径有不同的安全载流量。
以下为部分常见线径及其对应的安全载流量：
1. 1.0平方毫米的线径，其安全载流量大约为10A。
2. 1.5平方毫米的线径，其安全载流量大约为17A。
3. 2.5平方毫米的线径，其安全载流量大约为28A。
4.4平方毫米的线径，其安全载流量大约为35A。
5.6平方毫米的线径，其安全载流量大约为48A。
6.10平方毫米的线径，其安全载流量大约为65A。
7.16平方毫米的线径，其安全载流量大约为91A。
8.25平方毫米的线径，其安全载流量大约为120A。
希望以上内容可以帮助到你。
导线线径与电流规格表
导线线径与电流规格一个平方mm可以承受6-8A的电流。
我们在计算线路线径时,一般是按照功率除以0.9,再乘以2来选择线径,取大不取小.如40匹的空调,40/0.9*2=89.取90平方毫米的线径.空调的启动电流：室外机启动时刻，电流是工作电流的5-7倍，如果配电线路质量不好或者离配电室较远，会引起电压下降。
你家电表和线没问题，但是上面的现象是你家到配电室线路有问题，应该加粗这一段线路的面积。
如果这样有困难，那么在压缩机电机上并联一只电容也能稍微改善一些，电容的大小你要找电气工程师计算一下。
间歇运行省电！启动电流是运行电流3--5倍（小电机）时间极短。
如只是近距离使用，有个公式：十下五，百上二；二五三五四三界；七零九五两倍半；穿管温度八九折；铜线升级算；裸线加一半。
这讲的是不同截面导线近似电流密度.交流电的话，10平方毫米以下的铜线每平方毫米5A，11-99平方毫米的铜线没平方毫米4A，100平方毫米以上的铜线每平方毫米3A，铝线则在上面的数值后除以2，即一半。
直流电的话，统一按照：铜线每平方毫米5A，铝线没平方毫米2.5A计算。
板前明线布线：手工布线时(非模型、模具配线)，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。
1、走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类集中，单层平行密排或成束，应紧贴敷设面。
2、导线长度应尽可能短，可水平架空跨越，如两个元件线圈之间、连线主触头之间的连线等，在留有一定余量的情况下可不紧贴敷设面。
3、同一平面的导线应高低一致或前后一致，不能交*。
当必须交*时，可水平架空跨越，但必须属于走线合理。
4、布线应横平竖直，变换走向应垂直90°。
5、上下触点若不在同一垂直线下，不应采用斜线连接。
6、导线与接线端子或线桩连接时，应不压绝缘层、不反圈及露铜不大于1mm。
并做到同一元件、同一回路的不同接点的导线间距离保持一致。
7、一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流过导线的电流与线径对应关系(2009-02-21 16:49:20)
标签：大功率杂谈分类：学习交流
工作中遇到大负载问题，对电流与导线的线径的关系不是很清楚（如：2A电流需要线径是多少的导线），翻了不少资料，现将整理的相关资料共享，希望对在此方面
也有困难的朋友有所帮助！
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
建议：大电流用高温导线，防止导线过热而着火或烧毁包线层发生短路！
下面是铜线在不同温度下的线径和所能承受的最大电流表格。
线径（大约值）（平方毫米）铜线温度（摄氏度）
60o C 75o C 85o C 90o C 电流（A）
2．5 20 20 25 25 4．0 25 25 30 30 6．0 30 35 40 40 8．0 40 50 55 55 14 55 65 70 75 22 70 85 95 95 30 85 100 100 110 38 95 115 125 130 50 110 130 145 150 60 125 150 165 170 70 145 175 190 195 80 165 200 215 225 100 195 230 250 260
导线线径一般按如下公式计算：
铜线： S= IL / 54.4*U`
铝线： S= IL / 34*U`
式中：I——导线中通过的最大电流（A）
L——导线的长度（M）
U`——允许的电源降（V）
S——导线的截面积（MM2）
说明：
1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.
绝缘导线载流量估算如下:
绝缘导线载流量估算
铝芯绝缘导线载流量与截面的倍数关系
导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120
载流是截面倍数9 8 7 6 5 4 3．5 3 2．5
载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
