三相不平衡的危害以及解决措施
三相不平衡的主要危害及其对策是什么？
三相不平衡的主要危害及其对策是什么？
三相不平衡同样对电力系统本身以及电力用户造成一系列的危害，
具体表现在：
（1）引起旋转电机的附加发热和振动，危及其安全运行和正常出力。
（2）引起以负序分量为启动元件的多种保护发生误动作（特别是当电网汇总同时存在谐波的时候），对电网的安全运行具有严重的威胁。
（3）电压不平衡使半导体变流设备产生附加的谐波电流（非特征谐波），而这种设备一般设计上只允许2%的电压不平衡度。
（4）电压不平衡使发电机容量的利用率下降。
这是因为不平衡时最大相电流不能超过额定值。
在极端情况下，只带单相负荷时，则设备利用率仅为。
0.577
（5）变压器的三相负荷不平衡，不仅使负荷较大的一相绕组过热导致其寿命缩短，而且还会由于磁路不平衡，大量漏磁通经箱壁、夹件等使其严重发热，造成附加损耗。
（6）在低压配电线路中，三相不平衡会影响计算机正常工作，还会引起照明电灯寿命缩短（电压过高）或者照度不足（电压过低），以及电视机的损坏。
（7）三相不平衡时，将引起电网损耗的增加。
（8）使电热炉的电能损耗增加，产量减少，炉子的效率降低。
（9）低压通信系统，电力三相不平衡时，会增大对其干扰，影响正常通信质量。
解决三相不平衡通常使用的方法为：将不对称负荷分配到不同的供电点；
将不对称负荷合理分配到各相；将不对称负荷接到更高电压等级上供电，以使连接点的短路容量足够大；采用平衡装置等等。
三相不平衡的原因危害以及解决措施!
三相不平衡的原因危害以及解决措施!三相不平衡是指三相电路中的三个相电压或电流的幅值不相等或者相角不等的情况。
三相不平衡可能由多种原因造成，例如电网电压不稳定、负载不均衡、线路阻抗不等等。
三相不平衡会给电力系统带来一系列的危害，包括降低电力系统效率、增加能耗、使设备损坏、影响电能质量等。
为了解决三相不平衡带来的问题，可以采取一系列的措施，包括优化负载分配、使用平衡设备、增加系统容量等。
首先，我们来分析一下导致三相不平衡的原因。
三相不平衡的原因可以从系统、负载和线路三个方面来分析。
从系统来看，电网电压不稳定是导致三相不平衡的主要原因之一、电网电压的不稳定性可能由于电网负荷变化大、供电线路阻抗不等、电源变压器故障等原因造成，这会导致不同相电压的幅值和相角发生变化，从而引起三相不平衡。
从负载来看，不同电器设备的功率需求不同，导致各个相的负载不均衡。
例如，在住宅区，电视、冰箱、洗衣机等电器设备的用电需求可能不同，这就会使得三相负载不平衡。
此外，由于三相线路中的负载采用的三相变压器可能存在不同的连接方式或者单相负载连接方式，也会导致三相不平衡。
从线路来看，线路阻抗不等是一种导致三相不平衡的常见现象。
由于线路长度、导线截面积、接触电阻等因素的差异，导致三相线路中的阻抗不同，进而导致电压不平衡。
三相不平衡会给电力系统带来一系列的危害。
首先，三相不平衡会降低电力系统的效率，增加系统能耗。
由于系统的三相电压或电流不平衡，会导致电能在传输过程中的损耗增加，使得系统的能效降低。
其次，三相不平衡会导致设备损坏。
由于系统中存在电流不平衡，会导致电机、变压器等设备的工作不平稳，增加设备的运行负荷，导致设备过热、烧损等问题。
此外，三相不平衡还会给用户带来电能质量问题，例如电压波动、谐波等，影响用电设备的正常运行。
为了解决三相不平衡带来的问题，可以采取以下措施。
首先，需要优化负载分配。
可以通过合理规划电器设备的用电方式、改善负载的均衡性，尽量减小三相负载不平衡。

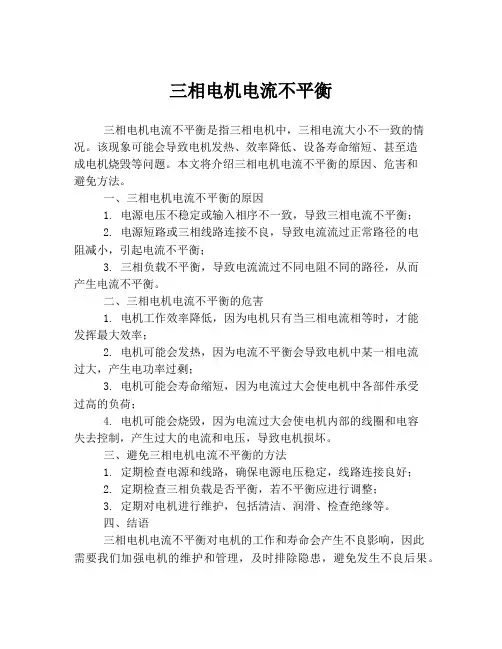

三相电机电流不平衡
三相电机电流不平衡
三相电机电流不平衡是指三相电机中，三相电流大小不一致的情况。
该现象可能会导致电机发热、效率降低、设备寿命缩短、甚至造
成电机烧毁等问题。
本文将介绍三相电机电流不平衡的原因、危害和
避免方法。
一、三相电机电流不平衡的原因
1. 电源电压不稳定或输入相序不一致，导致三相电流不平衡；
2. 电源短路或三相线路连接不良，导致电流流过正常路径的电
阻减小，引起电流不平衡；
3. 三相负载不平衡，导致电流流过不同电阻不同的路径，从而
产生电流不平衡。
二、三相电机电流不平衡的危害
1. 电机工作效率降低，因为电机只有当三相电流相等时，才能
发挥最大效率；
2. 电机可能会发热，因为电流不平衡会导致电机中某一相电流
过大，产生电功率过剩；
3. 电机可能会寿命缩短，因为电流过大会使电机中各部件承受
过高的负荷；
4. 电机可能会烧毁，因为电流过大会使电机内部的线圈和电容
失去控制，产生过大的电流和电压，导致电机损坏。
三、避免三相电机电流不平衡的方法
1. 定期检查电源和线路，确保电源电压稳定，线路连接良好；
2. 定期检查三相负载是否平衡，若不平衡应进行调整；
3. 定期对电机进行维护，包括清洁、润滑、检查绝缘等。
四、结语
三相电机电流不平衡对电机的工作和寿命会产生不良影响，因此
需要我们加强电机的维护和管理，及时排除隐患，避免发生不良后果。
本文介绍了三相电机电流不平衡的原因、危害和避免方法，希望能够对读者有所启示。
三相电不平衡的危害及解决措施
三相电不平衡的危害及解决措施三相电不平衡指的是三相电网中的三相电流或电压之间存在不平衡的情况。
当电网中出现三相电不平衡时，会引起一系列的危害，包括设备寿命缩短、能源浪费、安全事故等。
因此，为了确保电力系统的正常运行，需要采取相应的解决措施。
首先，三相电不平衡会引起设备寿命缩短。
当三相电流或电压不平衡时，会导致各个设备的负荷不均衡，从而使得设备在运行过程中承受不均衡的负荷。
这样会导致设备的热负荷不均衡，加速设备的温度上升，缩短设备的寿命。
另外，不平衡的电流还会使电机发生轴向力，进一步损坏设备。
其次，三相电不平衡会导致能源浪费。
在三相电不平衡的情况下，不同的负载和设备承受的电流或电压不同，这将使得电能的分配不均匀。
有些电压和电流会被过载，而有些电压和电流则会被低负载。
一方面，过载电压和电流会浪费能源，另一方面，低负载电压和电流则不能发挥其最佳效能，也浪费了能源。
三相电不平衡还会引起电力系统的安全事故。
电力系统中的不平衡电流会导致线路过热、设备绝缘老化、电弧产生等问题，增加了火灾和电击的风险。
根据统计数据，电力系统的三相电不平衡是导致大部分电力设备事故的主要原因之一、因此，必须采取措施来解决三相电不平衡问题。
解决三相电不平衡问题的措施如下：1.定期检测和监测电力系统的三相电压和电流，发现不平衡的情况及时进行处理。
可以使用专业的电能质量分析仪器，对电力系统进行全面的检测和分析，找出不平衡的原因。
2.进行负载均衡。
根据电能质量分析的结果，可以调整电力系统中各个负载的接入方式，使各个负载平均分布，降低三相电不平衡。
3.安装三相电流互感器或电流差动保护装置。
三相电流互感器可以实时监测电力系统中三相电流的大小和不平衡度，并及时提醒操作人员进行处理。
电流差动保护装置可以感知不平衡电流，并迅速切断供电，保护设备和人员的安全。
4.安装无功补偿装置。
无功补偿装置可以在电力系统产生无功电流时进行调节，提高电力系统的功率因数，减少电力系统的负荷不平衡。

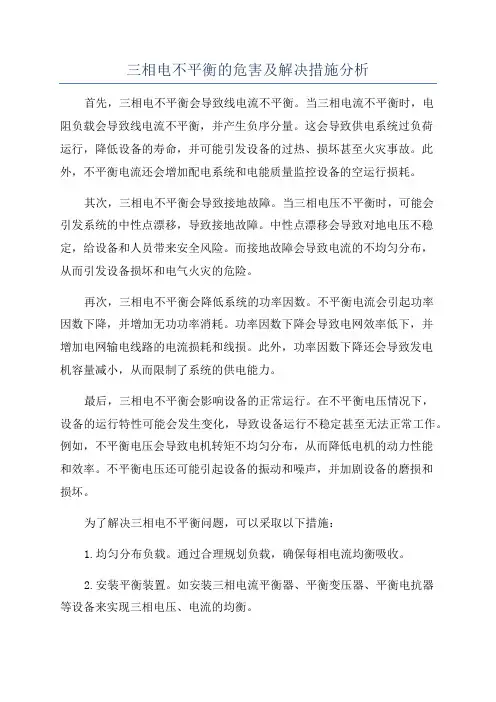

三相电不平衡的危害及解决措施分析
三相电不平衡的危害及解决措施分析首先，三相电不平衡会导致线电流不平衡。
当三相电流不平衡时，电阻负载会导致线电流不平衡，并产生负序分量。
这会导致供电系统过负荷运行，降低设备的寿命，并可能引发设备的过热、损坏甚至火灾事故。
此外，不平衡电流还会增加配电系统和电能质量监控设备的空运行损耗。
其次，三相电不平衡会导致接地故障。
当三相电压不平衡时，可能会引发系统的中性点漂移，导致接地故障。
中性点漂移会导致对地电压不稳定，给设备和人员带来安全风险。
而接地故障会导致电流的不均匀分布，从而引发设备损坏和电气火灾的危险。
再次，三相电不平衡会降低系统的功率因数。
不平衡电流会引起功率因数下降，并增加无功功率消耗。
功率因数下降会导致电网效率低下，并增加电网输电线路的电流损耗和线损。
此外，功率因数下降还会导致发电机容量减小，从而限制了系统的供电能力。
最后，三相电不平衡会影响设备的正常运行。
在不平衡电压情况下，设备的运行特性可能会发生变化，导致设备运行不稳定甚至无法正常工作。
例如，不平衡电压会导致电机转矩不均匀分布，从而降低电机的动力性能和效率。
不平衡电压还可能引起设备的振动和噪声，并加剧设备的磨损和损坏。
为了解决三相电不平衡问题，可以采取以下措施：1.均匀分布负载。
通过合理规划负载，确保每相电流均衡吸收。
2.安装平衡装置。
如安装三相电流平衡器、平衡变压器、平衡电抗器等设备来实现三相电压、电流的均衡。
3.加强系统监测和检测。
通过实时检测和分析电压、电流数据，可以及时发现和处理不平衡问题。
4.配电线路的改进和优化。
可采用合适的导线截面和电缆，避免由于线路阻抗不平衡而产生负序电流。
5.系统中性点的可控接地。
通过控制中性点的接地方式，可以减少中性点漂移和接地故障的发生。
综上所述，三相电不平衡会给电力系统带来线电流不平衡、接地故障、功率因数下降和设备运行问题等危害。
为了解决不平衡问题，需要采取合适的措施，包括均匀分布负载、安装平衡装置、加强系统监测和优化配电线路等。
三相电不平衡的危害及解决措施答案
不平衡。 由于不平衡电压存在着正序、负序、零序三个电压分
量，当这种不平衡的电压输入电动机后，负序电压产生旋转磁
场与正序电压产生的旋转磁场相反，起到制动作用。但由于正
序磁场比负序磁场要强得多，电动机仍按正序磁场方向转动。
而由于负序磁场的制动作用，必将引起电动机输出功率减少，
从而导致电动机效率降低。同时，电动机的温升和无功损耗，
10
三、三相电不平衡的解决措施
（一）传统解决方法
1、均匀分布负荷
将不对称负荷分散到不同的供电点，减少集中连接导致的不
平衡度超标，此种方法无需任何设备投资，只需将单相负载均匀
9
6. 影响电能计量影响
根据对称分量法，三相不平衡电流可以分解为三相平衡的 正序、负序、和零序三个分量。负序和零序电流分量的存在必 然会对计量仪表的精度产生影响。即使在高压侧，虽然零序电 流在变压器内环流，不会向系统传递，但负序电流分量可以豪 无阻碍地向系统传递，因此仍然会对计量仪表的精度产生影响。
6
高压侧没有零序电流这迫使零序磁通只能以油箱壁及钢构
件作为通道通过，而钢构件的导磁率较低，零序电流通过钢构
件时，即要产生磁滞和涡流损耗，从而使配变的钢构件局部温
度升高发热。配变的绕组绝缘因过热而加快老化，导致设备寿
命降低。同时，零序电流的存也会增加配变的损耗。
3．电动机效率降低
配变在三相负载不平衡工况下运行，将引起输出电压三相
可见不平衡度愈严重，所造成损耗越大。
5
2．降低配变变压器出力以及增加铁损
配变设计时，其绕组结构是按负载平衡运行工况设计的， 其绕组性能基本一致，各相额定容量相等。配变的最大允许出 力要受到每相额定容量的限制。假如当配变处于三相负载不平 衡工况下运行，负载轻的一相就有富余容量，从而使配变的出 力减少。其出力减少程度与三相负载的不平衡度有关。三相负 载不平衡越大，配变出力减少越多。为此，配变在三相负载不 平衡时运行，其输出的容量就无法达到额定值，其备用容量亦 相应减少，过载能力也降低。假如配变在过载工况下运行，即 极易引发配变发热，严重时甚至会造成配变烧损。配变产生零 序电流。配变在三相负载不平衡工况下运行，将产生零序电流， 该电流将随三相负载不平衡的程度而变化，不平衡度越大，则 零序电流也越大。运行中的配变若存在零序电流，则其铁芯中 将产生零序磁通。
三相电不平衡危害及解决措施
条火线之间的电压为380V，任一火线对零线或对地线的电压为 220V。
三相电电器的总功率等于每相电压乘以每相电流再乘于3， 即总功率=电流×电压（220V）×3（p=U×I×3）
2
3
二、三相电不平衡的危害 1.概述
三相电不平衡的危害及解决措施
一、三相电 二、三相电不平衡的危害 三、三相电不平衡的解决措施
1
一、三相电
1.概念
三相电是一组幅值相等、频率相等、相位互相差120°的三相 交流电，由有三个绕组的三相发电机产生。
2.三相电负载的接法
分为三角形接法(符号△)和星形接法(符号Y)。 三角形接法的负载引线为三条火线和一条地线，三条火线之
13
如图1所示，假设A、B、C三相负载电流分别为：5A、10A、 15A，这时候我们就认为此系统的三相电流出现了不平衡，三相 电流完全平衡的状态应该是A、B、C三相电流全部为10A。
图1
14
盛弘SVG在运行时，会通过外接电流互感器（CT）实时检测 系统电流，然后将CT采集到的电流信息发给内部控制器进行处理， 经过控制器分析之后， SVG就会发现系统的电流不平衡状态，同 时计算出三相电流达到平衡状态所需转换的电流值。以图1为例， A相电流想达到平衡状态则需要增加5A的电流，B相电流正好为 10A无需调整，C相电流想达到平衡状态则需要减少5A的电流。计 算完成之后，控制器就会通过IGBT驱动电路来驱动IGBT动作，从 而使得电流从系统C相流入SVG 5A，从SVG内部流出5A到系统A相。 从而使得A、B、C三相电流全部重新分配为10A，而系统的三相总 电流保持不变。当然，这一系列的计算及控制动作都是在很短的 时间内完成的，并且，在这一过程中 SVG只是起到一个重新分流 的作用，只需消耗很小一部分的能量（如风扇运转、控制器件的 能量消耗、开关器件的能量消耗）。
三相不平衡处理方法
三相不平衡处理方法
1. 什么是三相不平衡？
三相不平衡是指三相电路中三相电流或电压不相等的现象。
小幅不平衡可以接受，但如果不平衡太大，则会对电气设备造成损坏，甚至引起火灾事故。
2. 三相不平衡的原因
导致三相不平衡的原因包括三相负载不均匀，电源电压不稳定，电路接触不良等。
3. 三相不平衡的危害
三相不平衡会导致电压波动，降低设备效率，缩短设备寿命，并产生电磁噪声和过热等问题。
此外，不平衡过程中产生的负序电量（损耗电量）还可能使电表读数异常和电费超标。
4. 三相不平衡的检测方法
可以通过测量三相电流或电压来检测三相不平衡。
一般来讲，一个相位的电流或电压值大于其他相位，则可以判断为三相不平衡。
5. 三相不平衡的处理方法
对于三相不平衡问题，我们可以采取以下处理方法：
①增大电源容量，以确保电源能够满足负载的需要。
②调整电源的相序，使得不同相位的负载能够平均分布。
③改变电源节拍，以平滑电流波峰。
④调整电路中的电阻、电感和电容等元件，以平衡不同相位的电压和电流。
⑤安装三相不平衡保护装置，以监测和保护电器设备。
6. 总结
三相不平衡是电力设计和运行中常见的问题。
我们必须及时发现问题，采取措施加以解决，以确保设备运行稳定，降低电费，减少安全隐患。
三相电不平衡的危害及解决措施参考资料
三相电不平衡的危害及解决措施参考资料危害：1.设备损坏：三相电不平衡会使设备产生不均匀负载，造成设备的过载、过热、寿命缩短甚至损坏。
尤其对于电动机等负载变化较大的设备来说更为明显。
2.效率降低：不平衡电压会导致三相电流不等，从而使电流负载在各相之间不平衡分布，导致功率因数下降，使电气设备的效率降低。
3.负载不平衡：三相电不平衡使得三相负载在各相中不均匀分布，从而导致各相的电流和功率不同，进而影响整个电气网的平衡性。
4.电网临界：不平衡的负载分布会对电网产生较大的冲击，瞬间电压跌落或电流阶跃，甚至导致电网的跳闸。
5.浪费能源：不平衡负载会导致电网中的功率损失增加，从而浪费了宝贵的电能资源。
解决措施：1.平衡负载：通过调整和优化负载，使得三相电流在各相中均衡分布。
可以采用对称负载的方法，即在各相间均匀分配负载；也可以采用将非对称负载转变为对称负载的方法，即通过相应的控制和调整，使得非对称负载向对称负载过渡。
2.选择合适的电缆：合理选用电缆截面积，减少线路电阻，降低传输损耗，从而提高供电质量。
3.采用三相自动电压调整器：通过自动调节电压，使三相电压在合理范围内，尽量达到平衡。
4.定期维护检修：定期对电气设备进行维护和检修，及时发现和修复可能存在的不平衡问题，确保设备的正常运行。
5.舒适性控制：在室内空调等大功率负载运行时，尽量避免同一时间段内多个大功率设备同时启动。
6.合理设计：在设计电气系统时，应合理布置电缆和设备，确保平衡负载，减少潜在的不平衡问题。
综上所述，三相电不平衡会给电气系统的正常运行带来很多危害，并且会导致效率降低、设备损坏、浪费能源等问题。
因此，我们需要采取相应的解决措施来保证三相电系统的平衡和稳定运行，以提高电气设备的使用寿命和效率，同时降低能源的意外浪费。
参考资料：1.电力系统实验技术，刘德洲，中国电力出版社，2024年。
2.电力系统稳定与控制，罗泽勇，清华大学出版社，2024年。
三相不平衡的危害及解决办法
三相不平衡的危害及解决办法三相不平衡的危害及解决办法三相不平衡的危害及解决办现代电力系统除了满足电能的供求需要外，也必须保障供电系统及用户对电能质量的要求。
电能是电力系统的唯一产品，电能质量的好坏，直接影响到电网和工业生产，及人民生活的正常秩序。
大量非线性设备及负荷的干扰会使电网电能质量下降，其对电网及用户的危害是多方面的，严重时会造成设备损坏和电网事故。
一、三相电压或电流不平衡等因素产生的主要危害：1、旋转电机在不对称状态下运行，会使转子产生附加损耗及发热，从而引起电机整体或局部升温，此外反向磁场产生附加力矩会使电机出现振动。
对发电机而言，在定子中还会形成一系列高次谐波。
2、引起以负序分量为启动元件的多种保护发生误动作，直接威胁电网运行。
3、不平衡电压使硅整流设备出现非特征性谐波。
4、对发电机、变压器而言，当三相负荷不平衡时，如控制最大相电流为额定值，则其余两相就不能满载，因而设备利用率下降，反之如要维持额定容量，将会造成负荷较大的一相过负荷，而且还会出现磁路不平衡致使波形畸变，设备附加损耗增加等。
二、由不对称负荷引起的电网三相电压不平衡可以采取的解决办法：1、将不对称负荷分散接在不同的供电点，以减少集中连接造成不平衡度严重超标的问题。
2、使用交叉换相等办法使不对称负荷合理分配到各相，尽量使其平衡化。
3、加大负荷接入点的短路容量，如改变网络或提高供电电压级别提高系统承受不平衡负荷的能力。
4、装设平衡装置。
简要列出以上几种解决三相电压或电流不平衡对电网及电能质量危害的技术措施。
具体应该采取哪一种措施更为合理有效，还要根据实际情况，经过技术和经济比较后确定实施。
--来源网络整理，仅供学习参考。
三相不平衡的危害以及解决措施
三相不平衡的危害以及解决措施三相不平衡是指三相电源中的电流或电压之间存在不相等的情况。
这种不平衡可能会导致多种危害，包括功率损失、设备故障、电网不稳定等。
为了解决这个问题，可以采取多种措施，如调整电源接线、使用三相平衡装置、进行定期检测和维护等。
三相不平衡会导致功率损失。
在三相不平衡的情况下，三个相的电流或电压之间不相等，导致整个系统的功率因数下降，造成不必要的能量损失。
这将使电网的效率降低，不仅令用户电费增加，还可能导致电网过载，影响电网的供电能力。
三相不平衡也会导致设备故障。
在不平衡的情况下，设备可能会受到不均匀的电流或电压的冲击，加速设备的损坏和老化。
例如，电动机加速过程中可能会发生热量不均匀分布，导致绕组温度不均匀，从而影响电机的寿命。
不平衡还可能导致设备振动，增加设备的故障风险。
三相不平衡还会导致电网不稳定。
由于不平衡的电流或电压会引起电网电压的扰动，可能导致电网电压过高或过低的情况。
过高的电压可能损坏设备，甚至引发火灾；而过低的电压则可能影响设备正常运行。
此外，不平衡还可能引发谐波，进一步影响电网的稳定性。
为了解决三相不平衡的问题，可以采取以下措施：1.调整电源接线：通过改变电源的接线方式，可以尽量减小电源电压或电流的不平衡。
例如，使用星形接线方式可以减小不平衡程度，而使用三角形接线方式则可能造成更大不平衡。
2.使用三相平衡装置：三相平衡装置可以在电网中实时监测电流或电压的不平衡情况，并通过自动调节相间的电流或电压来保持三相的平衡。
这可以有效地减小不平衡造成的危害。
3.进行定期检测和维护：定期对电网进行检测和维护是预防和解决三相不平衡问题的重要措施。
通过定期测量和分析电流和电压的数据，可以及时发现不平衡的情况，并采取相应的措施进行调整。
4.平衡负载：负载平衡是保持三相平衡的重要方式之一、通过合理规划负载分配，避免其中一相负载过重，可以有效地减小不平衡的发生。
5.防止谐波影响：谐波可能是引起三相不平衡的一种原因。
三相电不平衡的危害及解决措施
05
案例分析
某工厂三相电不平衡案例
危害
由于三相电不平衡，导致工厂的电动 机运行不稳定，设备磨损加速，生产 效率降低，甚至引发安全事故。
解决措施
对工厂的电力系统进行全面检查，调 整三相电源的负荷分配，确保三相电 的平衡。同时，加强设备的维护和保 养，定期检查电动机等设备的运行状 况。
变压器保护装置误动作
严重的不平衡可能使变压器保护装置 误判为故障，导致变压器非正常停运 。
变压器损耗增加
不平衡的三相电会导致变压器铁损和 铜损增加，降低变压器的效率和使用 寿命。
对电动机的影响
电动机效率降低
三相电不平衡导致电动机运行效率降低，增加能耗。
电动机温升过高
不平衡的三相电可能导致电动机某相绕组过热，引发电动机故障。
电源电压波动
总结词
电源电压波动是导致三相电不平衡的常见原因之一。
详细描述
电源电压波动会导致三相电压的大小和相位发生变化，从而引起三相电不平衡 。这种情况通常与电力系统的稳定性有关，如果电力系统不稳定，就容易出现 电压波动。
接地故障
总结词
接地故障可以导致三相电不平衡，因为它改变了系统的中性点电位。
详细描述
接地故障可能导致相电压偏差和电流不平衡 。为了解决这个问题，需要对接地系统进行 定期检查，及时发现并修复接地故障。同时 ，应采用合适的接地材料和施工方法，提高 接地系统的可靠性和稳定性。
排除短路故障
总结词
短路故障可能导致三相电不平衡，及时排除 是重要的解决措施。
详细描述
短路故障会导致电流瞬间增大，破坏三相电 的平衡。为了解决这个问题，需要对线路进 行定期巡检，及时发现并排除短路故障。同 时，应采用合适的电缆和设备，提高线路的
三相电压不平衡产生原因、危害及治理措施
三相电压不平衡产生原因、危害及治理措施1、基本概念三相电压不平衡是指三相电压的幅值不同或者相位差不是120度，或者两者兼有。
三相电压不平衡的分析通常采用对称分量法，运用该方法可以将三相电压不平衡系统分解为三个独立的对称系统，即正序系统、负序系统和零序系统。
《电能质量三相电压不平衡》GB/T-15543-20**适用于系统标称频率为50Hz的交流电力系统正常运行方式下由于负序基波分量引起的电压不平衡及低压系统由于零序分量而引起的电压不平衡。
在该规范中定义不平衡度为三相电力系统中三相不平衡的程度，并用电压、电流负序基波分量或者零序基波分量与正序基波分量的均方根值百分比来表示。
同时，该规范中也给出了三相不平衡度的近似计算公式如下所示：《电能质量三相电压不平衡》GB/T-15543-20**中规定了对于电力系统公共连接点，电网正常运行时，负序电压不平衡度不超过2%，短时不超过4%。
低压系统零序电压极限值暂不做规定，但是各相电压必须满足GB/T12325的要求。
2、三相电压不平衡产生原因电力系统中三相电压不平衡产生的主要原因是负荷的不平衡和系统阻抗的不平衡。
其中负荷的不平衡是造成三相电压不平衡的主要原因，比较明显的单相负荷由电力机车、电焊机等等。
在电力系统中三相发电机和变压器等设备具有良好的对称性，不会对三相电压不平衡产生影响，故电力系统阻抗的不平衡主要是由供电线路阻抗不平衡造成的，当三相导体（架空线或者电缆）程水平或垂直排列时，为了保持三相阻抗平衡，需要采取换相等措施。
3、三相电压不平衡造成的危害（1）变压器处于负载不平衡运行时，某相电压处于满载，其余两相未满载，使变压器容量不能得到充分的利用，同时变压器长期处于负载不平衡运行时，造成其局部过热，降低其使用寿命。
（2）供电线路处于三相不平衡系统中，负序电流会产生附加损耗，增大线路损耗和压降。
另外还增大对通讯系统的干扰，影响正常通讯质量。
（3）可能会造成继电保护误动作。
三相电不平衡的危害及解决措施
05
案例分析与实践
案例一：某工厂三相电不平衡问题的解决
问题诊断
工厂在生产过程中，由于设备 负载不均衡，导致三相电出现
严重的不平衡现象。
影响分析
三相电不平衡会引起设备效率 下降、电力损耗增加、设备寿 命缩短等一系列问题。
中线电流不为零：在 三相四线制系统中， 当三相电流不平衡时 ，中线电流不为零， 可能导致中线过热甚 至火灾。
电力设备损坏：三相 电不平衡会导致电力 设备的损坏，如电机 、变压器等。
系统效率低下：三相 电不平衡会降低电力 系统的运行效率，增 加能耗。
请注意，以上只是关 于三相电不平衡的概 述，实际上三相电不 平衡的危害及解决措 施涉及更多的专业知 识和技术细节，需要 在实际应用中进行深 入研究和探讨。
02
三相电不平衡的危害
对电力设备的危害
过热损坏
三相电不平衡会导致某些相电流 过大，使得相关电力设备（如变 压器、电机等）过热，进而损坏 绝缘，缩短设备寿命。
设备效率下降
三相不平衡还会使得设备运行效 率降低，增加能耗，不利于节能 减排。
对电力系统的危害
系统稳定性下降
三相电不平衡会影响电力系统的稳定 性，可能导致系统振荡，甚至引发大 面积停电事故。
解决措施
通过对照明、空调等设备进行合理布 局和调度，优化办公楼电力系统的三 相平衡。
实施效果
办公楼电力设备运行更加稳定，电压 波动减小，员工工作环境得到改善。
实践建议与未来展望
实践建议
• 定期进行电力设备检查，及时发现并解决三相电不平衡问题。
• 在设备布局和调度时，充分考虑电力负载的均衡分配，避免三相电不平衡现象的 产生。
三相不平衡的危害以及解决措施
三相不平衡的危害以及解决措施
1.功率损失：三相不平衡会导致电流不平衡，从而产生失配损耗。
由
于电力系统中大多数电器设备都是为均衡三相电流设计的，当电流不平衡时，电动机的效率会降低，导致额外的功率损耗。
2.设备过热：电流不平衡会导致设备过热，这可能会影响设备的寿命，并导致设备故障和维修成本的增加。
过热还可能会导致绝缘材料老化，从
而增加触电等安全风险。
3.不稳定电压：三相不平衡会导致电压不稳定，从而使设备的工作环
境不稳定。
这可能会导致设备的故障，甚至更严重的是引发电气事故。
解决三相不平衡问题的一些措施如下：
1.定期检查和维护：定期检查电力系统的各个部分，包括变压器、开
关设备和电缆线路，确保其良好运行。
这可以帮助检测和解决潜在的电流
不平衡问题，保证设备的正常运行。
2.平衡负载：通过平衡负荷来减轻电力系统的三相不平衡。
可以根据
各个相之间的负载需求来适当安排设备的运行，确保各相电流均匀分布。
3.安装三相干预装置：这些装置可以监测电力系统的三相情况，并通
过自动调整电流或电压来均衡负载。
这些装置可以帮助消除电流不平衡，
维持正常稳定的工作环境。
4.配电系统改造：在设计配电系统时，可以采用合适的设备和线缆来
减少电流不平衡的发生。
例如，使用高质量的电缆和电源线可以提高电压
和电流的传输效果，减少功率损耗。
综上所述，三相不平衡可能会对电力系统和设备产生严重的危害，但通过定期检查和维护、平衡负载、安装三相干预装置以及改造配电系统等措施，可以有效地解决这些问题，保持电力系统的稳定性和设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相不平衡的危害以及解决措施
1如果说起三相不平衡的危害就要先知道它形成的原因1.1三相负荷的不合理分配
很多的工作人员并没有专业的对于三相负荷平衡的知识概念，因此在接线的时候并没有注意到要控制三相负荷平衡，只是盲目和随意的进行电路的接电荷装表，这在很大程度上造成了三相负荷的不平衡。
其次，我国的大多数电路都是动力和照明混为一体的，所以在使用单相的用电设备时，用电的效率就会降低，这样的差异进一步加剧了配电变压器三相负荷的不平衡状况。
1.2用电负荷的不断变化
造成用电负荷不稳定的原因临时用电和季节性用电的不稳定性。
这样在总量上和时间上的不确定和不集中性使得用电的负荷也不得不跟随实际情况而变化。
1.3对于配变负荷的监视力度的削弱
在配电网的管理上，经常会忽略三相负荷分配中的管理问题。
在配电网的检测上，对配电变压器的三相负荷也没有进行定期的检测和调整。
2三相不平衡的危害
2.1增加线路的电能损耗
在三相四线制供电网络中，电流通过线路导线时，因存在阻抗必将产生电能损耗，其损耗与通过电流的平方成正比。
当三相负载不平衡运行时，中性线即有电流通过。
这样不但相线有损耗，而且中性线也产生损耗，从而增加了电网线路的损耗。
2.2增加配电变压器的电能损耗
配电变压器是低压电网的供电主设备，当其在三相负载不平衡工况下运行时，将会造成配变损耗的增加。
因为配变的功率损耗是随负载的不平衡度而变化的。
2.3影响用电设备的安全运行
配电变压器是根据三相负载平衡运行工况设计的，其每相绕组的电阻、漏抗和激磁阻抗基本一致。
当配变在三相负载平衡时运行，其三相电流基本相等，配变内部每相压降也基本相同，则配变输出的三相电压也是平衡的。
假如配变在三相负载不平衡时运行，其各相输出电流就不相等，其配变内部三相压降就不相等，这必将导致配变输出电压三相不平衡。
同时，配变在三相负载不平衡时运行，三相输出电流不一样，而中性线就会有电流通过。
因而使中性线产生阻抗压降，从而导致中性点漂移，致使各相相电压发生变化。
负载重的一相电压降低，而负载轻的一相电压升高。
在电压不平衡状况下供电，即容易造成电压高的一相接带的用户用电设备烧坏，而电压低的一相接带的用户用电设备则可能无法使用。
所以三相负载不平衡运行时，将严重危及用电设备的安全运行。
2.4电动机效率降低
配变在三相负载不平衡工况下运行，将引起输出电压三相不平衡。
由于不平衡电压存在着正序、负序、零序三个电压分量，当这种不平衡的电压输入电动机后，负序电压产生旋转磁场与正序电压产生的旋转磁场相反，起到制动作用。
但由于正序磁场比负序磁场要强得多，电动机仍按正序磁场方向转动。
而由于负序磁场的制动作用，必将引起电动机输出功率减少，从而导致电动机效率降低。
同时，电动机的温升和无功损耗，也将随三相电压的不平衡度而增大。
所以电动机在三相电压不平衡状况下运行，是非常不经济和不安全的。
3改进配电网三相不平衡的方法
（1）注重对三相负荷的合理分配。
（2）在对三相负荷的分配问题上，电力工作人员应当在实际的工作中将相关的数据进行认真的采集和记录，达到能够在一定程度上预测用电负荷的状态。
（3）其次，可以通过装设平衡装置的方式来达到更好三相平衡的分配问题。
（4）进行合理有效的无功补偿：一个是补偿功率因数一个是调节三相电流不平衡，这两者共同确定了补偿所需要的无功功率。
（5）需要考虑到负荷是会随着时间的变化而变化的，基于这种特性，补偿量也应该根据负荷的变化进行适当的调整。
（6）在装置开关和补偿设备的投切次数的限制，要在设计时设计成自动投切需要同时考虑功率因数的限制条件以及过补偿限制的条件。
并需要考虑到负荷是会随着时间的变化而变化的，基于这种特性，补偿量也应该根据负荷的变化进行适当的调整。
除以上各项方法外还应该、增设对三相负荷的检测调整定期开设对三相负荷的检测工作也是非常必要的。
电力的平衡不能是绝对的，只能是尽力做到相对的平衡，在实际的检测工作中，各部门应当以国家和相关部门制定的平衡度的衡量指标作为一个标准，将检测的结果进行专业的记录和分析，对各相的负荷电流进行定期的检测，以便于及时发现一些三相的不平衡状况。
通过合理的检测和对检测结果的深入分析，我们可以在最大程度上避免不平衡现象的出现，降低用电事故的出现。
