2018一轮浙江通用技术学考练习:必修1 第7章 模型或原型的制作 课后限时训练7 含答案 精品

合集下载

备战浙江高考通用技术[选考1]考点强化练 17模型或原型的制作

备战浙江高考通用技术[选考1]考点强化练 17模型或原型的制作

考点强化练7模型或原型的制作1.要将一块大小合适的钢板加工成如图所示的两块,正确的下料方法是()2.关于钻孔操作,下列叙述不合理的是()A.要戴防护眼镜,不能戴手套B.为了防止工件在钻孔时被甩出去,可以手持工件直接操作C.不能在钻床工作时清理切屑D.当钻头过热时,应当停止钻孔,否则会加速钻头的磨损,缩短钻头的使用寿命3.下图是管道中常用的法兰阀门,法兰间的连接最合适的是()A.焊接B.铆接C.螺栓螺母连接D.膨胀螺丝连接4.以下关于金属材料加工工艺的说法正确的是()A.锉削时可以对锉刀表面添加润滑油B.攻内螺纹时,当螺纹的切削部分全部进入工件时,就不再施加压力C.冲眼时应将工件夹持在台虎钳上D.锯割时应双手握柄用力推拉5.以下钻孔的加工流程,正确的顺序是()A.④③⑤①②B.②③⑤④①C.③④⑤①②D.④②⑤③①在通用技术实践课上,小明准备用一段表面已加工的50 mm×50 mm方钢制作如图所示的零件,请完成第6~7题。

6.小明设计了下列工艺流程,其中合理的是()A.划线→锯割→钻孔→孔口倒角→锉削B.划线→钻孔→锯割→锉削→孔口倒角C.划线→锯割→锉削→钻孔→孔口倒角D.划线→钻孔→孔口倒角→锯割→锉削7.关于工具使用和操作方法,下列说法不正确的是()A.钻孔时必须使用平口钳夹紧而不能用手钳B.至少需要两种不同直径的钻头C.锉削过程中圆锉是必不可少的D.锯割时要用三合板等作为衬垫将方钢夹紧8.下列加工操作中不符合操作要领的是()如图所示,左边是一块宽50 mm、厚30 mm的钢板,现要用它来加工成右边所示带有一个通孔和一个方形槽的零件,完成9~10题。

9.以下对操作描述正确的是()A.起锯时,可用拇指挡住锯条,以防止锯条偏移B.划线时,划针垂直紧贴导向工具,可以划多次,直至留下清晰痕迹C.锉削时可以用圆锉锉出最上面的弧形D.钻孔时,工件或大或小都应夹在平口钳上,不能用手直接扶着进行钻孔10.加工该零件合理的工艺流程是()A.划线→锯割→钻孔→锉削B.划线→钻孔→锯割→锉削C.划线→锯割→锉削→钻孔D.划线→锉削→钻孔→锯割11.使用如图所示工具加工的工艺是()A.冲眼B.钻孔C.套丝D.攻丝12.用等边角钢制作如图所示的小三角架的金属部分,下列工艺流程合理的是()A.划线→锯割→锉削→钻孔→弯折B.划线→锯割→锉削→弯折→钻孔C.划线→钻孔→锉削→锯割→弯折D.划线→钻孔→锯割→弯折→锉削13.现有一块55 mm×55 mm×8 mm的钢板,以此为原料手工加工一个如图所示带螺纹孔的零件,以下工艺流程中合理的是()A.划线→冲眼→钻孔→锯割→锉削→倒角→攻丝B.划线→冲眼→钻孔→锯割→锉削→攻丝→倒角C.划线→锯割→锉削→冲眼→钻孔→倒角→攻丝D.划线→锯割→锉削→冲眼→倒角→钻孔→攻丝14.以下操作要领和规程说法正确的是()A.用划针划直线时,要尽量一次划成B.冲眼时,为确保冲眼点清晰,应连续多次击打样冲C.锉削时,应双手握住锉刀柄进行锉削D.钻孔时,工件或大或小都应夹在平口钳上,且不能用手扶着工件进行钻孔15.下列工具使用和操作中正确的是()16.右图中分别是垫圈、弹簧垫圈和螺栓,关于这三种连接件的说法,正确的是()A.垫圈的作用主要是增大受力面积减小压强B.弹簧垫圈和垫圈的作用是一样的C.一起使用时,垫圈和弹簧垫圈套在螺栓上的顺序没有关系D.螺栓一定要和螺母配套使用17.锉削时,要根据零件加工表面的形状选用不同类型的锉刀。

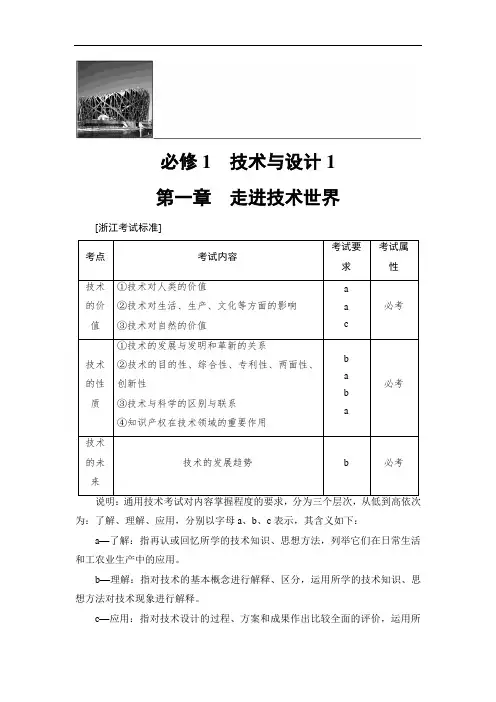

2018一轮浙江通用技术选考练习:必修1 第1章 走进技术世界 含答案 精品

2018一轮浙江通用技术选考练习:必修1 第1章 走进技术世界 含答案 精品

必修1技术与设计1第一章走进技术世界[浙江考试标准]为:了解、理解、应用,分别以字母a、b、c表示,其含义如下:a—了解:指再认或回忆所学的技术知识、思想方法,列举它们在日常生活和工农业生产中的应用。

b—理解:指对技术的基本概念进行解释、区分,运用所学的技术知识、思想方法对技术现象进行解释。

c—应用:指对技术设计的过程、方案和成果作出比较全面的评价,运用所学的技术知识、思想方法解决实际问题。

考点一| 技术的价值技术的价值1.技术对人类的价值:技术是人类为满足①________对大自然进行的改造。

它具有②________、③________和④________的作用。

保护人:技术为人类提供抵抗不良环境,防止被侵害的手段和工具,从而使人在适应自然的过程中生存下来。

解放人:人依靠技术解放或延长了自己的手、脚、眼、耳、脑等身体器官,拓展了活动空间,提高了劳动效率,增强了利用自然、保护自然、合理地改造自然的能力。

发展人:技术促进人的精神和智力的发展,使得人的创新精神和批判能力得以提高,思维方式发生转变,自我价值得以体现。

2.技术对生活、生产、文化等方面的影响技术促进了社会经济的发展,丰富了社会文化的内容,改变了社会生活的方式,是推动社会发展和文明进步的主要动力之一。

技术的发展水平已经成为一个国家综合国力强弱和文明程度高低的标志之一。

3.技术对自然的价值人类掌握的技术越广泛,对自然的利用和改造就越深入,人类在利用自然,合理地改造自然的同时,应与自然和谐发展,注意对自然的保护,应以⑤________为目标。

【答案】①自身的需求和愿望②保护人③解放人④发展人⑤可持续发展1.(2013·浙江6月会考)某厂家研制了一款网络空调,可以让用户通过电脑、手机等设备进行远程操控,并随时了解其运行状况。

下列关于网络空调的说法恰当的是()A.体现了技术对人的发展作用B.比普通空调更环保C.其网络功能没有实用价值D.方便人灵活操控D[发展人指的是技术活动会促进人的精神和智力的发展,思维方式发生转变,一款网络空调对人思维起不了巨大的改变作用。

通用技术学考复习必修1第七章

通用技术学考复习必修1第七章

6.连接加工的工具及说明 (1)铆接:常用于______________连接,常用______________作 为工具。 【答案】 (1)金属框架连接(铝) 铆钉枪 (2)焊接:适合于______________之间焊接,分为锡焊、电焊与气 焊。 【答案】 (2)金属(铁)
(3)螺栓螺母连接:特点是__________________________________。
(4)正常锯割:推锯______________,回拉______________; 锯程要长,推拉要用节奏。 【答案】 (4)加压 不加压
3.锉削的对应工具及操作要领 (1)锉削的工具为锉,根据工件形状不同,可供选择的锉一般有: 方锉、圆锉、________、__________。 【答案】(1)三角锉 平锉 (2)在推锉时,左手的施压____________________,右手的施压 _________________。 【答案】(2)由大变小 由小变大 (3)锉削后,一般可以用____________来检查工件的垂直度。 【答案】(3)角尺
【答案】B
• 8.要把该连接件安装到小木床上,合理的标 准件与安装工具是
【答案】C
• 9.下列手工加工操作中不准戴手套的是 • A.钻孔 B.攻丝 • C.锯割 D.锉削
【答案】
A
• 10.以下操作要领和规程中,说法不正确的是 A.钻孔时要戴防护眼镜,以防切屑飞出伤害眼睛 B.攻丝起攻时,一只手的掌心按住扳手中部沿丝锥 轴线下压,另一只手配合做顺向旋进 C.锯割起锯时,不能用拇指将锯条限定在锯割位置, 防止锯条滑动锯伤手指 D.锉削时,在推锉过程中,要使锉刀平稳而不上下 摆动
4.钻孔的对应工具及操作要领 (1)钻孔的操作步骤:①划线定位;②装夹工件;③ ________________________;④________________。 【答案】(1)装夹钻头 钻孔 (2)操作警示:钻孔时要戴防护眼镜,集中注意力; 不准 ____________,以防钻头卷住手套而伤害;不能用手__________扶 持小工件。 【答案】 (2)戴手套 直接

2022一轮浙江通用技术选考练习:必修1 第7章 模型或原型的制作 课后限时训练7 Word版含答案

2022一轮浙江通用技术选考练习:必修1 第7章 模型或原型的制作 课后限时训练7 Word版含答案

课后限时训练(七)一、选择题1.如图所示是某同学锯割的工件,锯割发生歪斜,下列状况中会造成锯缝歪斜的是()A.锯条磨损B.锯程短C.起锯时没有用拇指拦住锯条D.锯割时施压方向不正确D[本题考查锯割操作。

从图中可以看出,锯缝上部正常,下部弯曲偏移,这可能是锯割时向下施压不正导致的,因此D项正确;A项可能导致锯不动材料,B项可能导致锯条中部磨损严峻,与A项同理,C项可能导致锯割起点偏离锯缝线,因此A、B、C项均不会导致题干所述问题,A、B、C项错误。

]2.如图所示的操作,以下描述正确的是()A.用丝锥攻丝B.用丝锥打孔C.用样冲冲眼D.用样冲打孔C[本题考查金工操作。

图示为用锤子和样冲在材料表面冲眼,C项正确。

]3.下列操作要领中,说法不正确的是()A.在金属上划线时,划针要紧贴导向工具,且与划线表面垂直B.锯割时,一般可以从工件的远离自己一端起锯C.攻内螺纹时,要确保丝锥中心线与孔中心重合,防止将螺纹攻歪D.锉削时,锉屑堵塞锉刀后应用钢丝刷顺着锉纹方向刷去A[本题考查金工操作要领。

A项前后冲突,划针“与划线表面垂直”就不能“紧贴导向工具”,正确做法是使划针外倾并向划线方向倾斜,使针尖紧贴导向工具,因此A项符合题意。

]4.如图所示是一个马形开瓶器,材质为钢铁,为便于悬挂和携带,小明在开瓶器上钻了一个直径为12 mm的通孔,在对这个孔进行锉削时,以下锉刀合适的是()A.平锉B.半圆锉C.圆锉D.方锉C[本题考查金工工具的选择。

圆孔内表面锉削应选用圆锉,C项正确。

]5.如图所示为小木床和护栏的示意图,护栏两端分别装有转动轴和限位锁,护栏通过连接件安装到床上。

要把该连接件安装到小木床上,合理的标准件与安装工具是()A B C DA.螺栓与羊角锤B.膨胀螺栓与羊角锤C.自攻螺钉与螺丝刀D.紧定螺钉与螺丝刀C[本题考查连接件的选择。

自攻螺钉可用于木材固定连接,配以螺丝刀拧动,因此C项正确;螺栓与羊角锤不能配套使用,因此A项错误;膨胀螺栓常用于水泥墙面的连接,因此B 项错误;紧定螺钉常用于金属零件的连接,因此D项错误。

2018版浙江省高考通用技术题组训练 必修一 第七章 模型或原型的制作 精品

2018版浙江省高考通用技术题组训练 必修一 第七章 模型或原型的制作 精品

第七章模型或原型的制作1.王勇设计了一个学生用台灯,现想对台灯的性能以及人机关系进行研究,他应制做出()A.概念模型B.结构模型C.功能模型D.展示模型答案 C2.制作如图所示的六角螺母需要用到划线、锯割、锉削等工艺,这些工艺属于()A.加工工艺B.装配工艺C.检测工艺D.铸造工艺答案 A3.(2014·3月省统考)以下四种起锯方式中,不容易造成锯齿崩裂的是()解析起锯时,一般采用从工件远离自己的一端起锯,锯条和工件的倾斜角为15°。

答案 A4.如图所示为用来夹持小零件的手虎钳。

转动蝶形螺母,手虎钳可以夹紧或是松开。

铰链处的连接件应采用()答案 C5.如图所示为丝锥扳手和丝锥,攻丝时要将丝锥装夹到丝锥扳手上,以下装夹部位正确的是()A.方形部位B.圆形部位C.齿形部位D.方形与圆形交接部位答案 A6.若要使工件更加光滑,最合适的工具是()A.三角锉B.方锉C.平锉D.细砂纸答案 D7.下列有关锉刀的使用方法,描述错误的是()A.在粗锉时,应充分使用锉刀的有效长度B.锉削时,如锉屑嵌入齿缝内必须及时用钢丝刷清除锉齿上的锉屑C.锉刀使用完毕时必须清刷干净,且锉刀表面涂上油,以免生锈D.不可与其他工具或工件堆放在一起,以免损坏锉齿答案 C8.(2013·省学考)李刚要从一张长2 000 mm、宽1 000 mm、厚10 mm的木板上分割下一块1 000 mm×1 000 mm大小的木板,下列工具中,最适合的是()解析从板上取材,要根据材料的属性和所取材料的形状、大小选择合适的工具。

本题是厚10 mm木板,D不合理;在长2 000 mm、宽1 000 mm、厚10 mm的木板上分割下1 000 mm×1 000 mm大小的木板,B、C都要卡住,故选A。

答案 A9.(2016·4月省选考)小明制作了如图所示的木质相框,边框连接结构采用的是()答案 B10.小张要加工如图乙所示的小铁锤,锯割后需要用锉刀加工如图甲所示R16弧线部分,最合适的锉刀是()解析用锉刀锉削凸形面时,适合用平锉,当锉削凹形面时,适合用半圆形锉刀,从图中可以看出最合适的是半圆锉。

《通用技术》必修1技术与设计-第七章模型或原型的制作

《通用技术》必修1技术与设计-第七章模型或原型的制作

一二三
②钻孔的操作步骤和操作要领如下表。
步 骤 操作要领
工具
a.划线 定位
用样冲在工件上冲中心眼
划针、钢直尺、铁 锤、样冲
b.装夹 工件
夹紧夹正工件,夹紧力要适当,防止工 件变形
平口钳或手钳
c.装夹 选择合适的钻头,将其正直地装夹在 钻头 钻头夹上
钻头、台钻
d.钻孔
扳动手柄,对准冲眼,先试钻,位置正确 后,再启动台钻,加压进给
一二三
二、工艺 考点1 工艺的含义和常用工艺的种类 工艺是指利用工具和设备对原材料、半成品进行技术处理,使之 成为产品的方法。 (1)工艺的种类:有加工工艺、装配工艺、检测工艺、表面处理工 艺等。 (2)工艺的作用:保证产品质量,提高生产效率;影响产品的功能、 强度、外观。
一二三
考点2 金工、木工常用的工具和设备 (1)金属加工常用划线工具如下表。
台钻、冷却液(必要 时)
一二三
(2)螺纹制作及应用。 螺纹有内螺纹和外螺纹之分,螺纹较多地应用于金属件的连接之 中,如利用螺栓的外螺纹和螺母内螺纹的配合,可将两个零件紧密 地连接在一起。 ①在工件上制作内螺纹称为攻丝。攻丝的工具是丝锥和丝锥扳 手。
一二三
②在工件上制作外螺纹称为套丝。套丝使用的工具是板牙和板 牙扳手。
必考+加试
c
一二三
一、模型 考点 模型及其功能 模型是根据实物、设计图样或构思,按比例、生态或其他特征制 成的与实物相似的一种物体。 模型在设计的过程中,具有以下两个功能:①使设计对象具体化; ②帮助分析设计的可能性(设计复杂的产品,例:大东方号)。 根据设计要求,可先后制作草模、概念模型、结构模型、功能模 型、展示模型。
一二三
(2)锉削。 为使工件符合设计要求的形状、尺寸和粗糙度,往往需要进行锉 削加工。 锉削是切削的一种,其加工操作简单,应用较为广泛。锉削使用的 工具是锉刀。锉削有两种方法,如图所示的推锉法和直锉法。

2018年浙江省通用技术学业水平考试(含答案)

2018年浙江省通用技术学业水平考试(含答案)

一般高等学校招生浙江省一致考试通用技术试题本试题卷分第I卷和第II卷两部分。

满分100分,考试时间60分钟。

请考生按规定用铅笔将所有试题的答案涂、写在答题纸上。

第I卷(共72分)注意事项:1.答第I卷前,考试务必然自己的姓名、准考证号用黑色字迹的签字笔或钢笔将答案写在答题纸上。

2.每题选出答案后,用2B铅笔把答题纸上对应题目的答案标号涂黑,如需改动,用橡皮擦干净后,再选涂其他答案标号,不能够答在试题卷上。

一、选择题(本大题共20小题,每题3分,共60分。

在每题给出的四个选项中,只有一个是吻合题目要求的)1.某公司开发了一项新技术,用含有百分之三十植物的原料生产以下列图的植物环保瓶,与传统的塑料瓶生产技术对照,减少了对不能再生资源的依赖,以下针对该技术的说法中不适合...的是A.减少了对不能再生资源的依赖,表现可连续发展理念B.应用含有植物的原料,表现技术的创新性C.影响了塑料制品业的发展,表现了技术的两面性D.其实行应用对包装产业拥有影响2.以下列图的手表,造型奇特,大小适中,表盖能够打开,刻度、指针可触摸,即适合一般人群使用,也便于盲人使用,从人际关系的角度解析,以下说法不合理...的是A.表盖能够打开,考虑了人的动向尺寸B.大小适中,考虑了人的心理需求C.刻度、指针可触摸,考虑了特他人群的需要D.造型奇特,考虑人的心理需求3.以下列图的少儿洗发椅,造型吻合人体工学,靠枕可伸缩,座面地址可调,适应不同样身高的少儿,椅脚可折叠,便于存放。

以下关于该椅子的设计中,不能够...表现人机关系酣畅的目标的是A.可调靠枕 B.可调座面 C.可折叠脚 D.吻合人体工学4. 以下列图是一款笔录本电脑折叠支架及其议论坐标图。

支架采用碳纤维材质制作,总重仅142克。

依照该坐标图,以下关于该支架说法中不正确的....选项是...A.使用途合比较广B.携带方便C.质量小D.价格低5. 小强要将一根厚度为26mm 的木条与一块厚度为9mm 的木板牢固地连接在一起,若采用长度为30mm 的自攻螺钉,则以下连接方法中,合理的是6. 以下列图是小通设计的木质靠背椅的两个方案,方案1靠背中间为一根木条,方案2靠背中间为一块木板,方案2的主要优点是A.更不简单翻倒B.降低制作难度C.减少制作资料D.酣畅性更好 7. 以下列图是一款挂在天台栏杆上的小桌,设计该产品时,以下要素不需..要.考虑的是 A.小桌的制作方法 B.小桌的尺寸 C.栏杆的制作方法 D.栏杆的尺寸8. 以下列图的尺寸注明中,错误..的注明是A.2×φ12B.2×φ16C.24D.289.小通将铝板加工成以下列图的工件,以下工具中不需要用到的是A.手锯B.锉刀C.台钻D.板牙10.要把钢板角上的弧形面锉平,现将钢板夹持着台虎钳上,以下夹持方式中,最合理的是11.小通用铝板制作以下列图的伞形饰品,以下操作中不合理...的是A.用划针划出饰品加工轮廓线B.用手锯锯出饰品大体轮廓C.用台钻钻出弧形边沿D.用锉刀修整轮廓12.以下列图的汽车举升机,其起落臂可托住汽车底盘,并提升汽车,以便汽车底部的检查保护,起落臂的主要受力形式是A.受拉B.受波折C.受扭转D.受压13.以下列图的台灯,在测试阶段发现其支撑杆调整到某些角度时,台灯简单翻倒。

高中通用技术 苏教版必修1 第七章 模型和原型的制作 同步练习

高中通用技术 苏教版必修1 第七章  模型和原型的制作 同步练习

第七章模型和原型的制作一、填空题1.工艺是指利用工具和设备对原材料、半成品进行_________,使之成为______的方法。

2.模型是根据实物、设计图样或构思,按比例、生态或其他特征制成的与实物_______的一种物体。

3.草模用于产品造型设计的_________阶段,它可以采用立体模型将设计构思简单地表示出来,供设计人员深入探讨时使用。

4.结构模型用于研究产品__________与_________的关系,清晰地表达产品的结构尺寸和连接方法,并用于进行结构强度试验等。

5.金属材料的加工包括________、锯割、切削、钻孔、连接、____________和套外螺纹等加工过程。

6.划线的一般步骤为:①划基准线;②划_________线;③划轮廓线;④_________。

7.金属加工中常用的划线工具有划针、___________、角尺、_________、样冲等。

8.锯割操作要领:①站位和握锯姿势要正确;②推锯_________,回拉____________;③锯程要长;④推拉要有____________。

9.锉削操作要领:①锉削时要注意身体和手臂动作的协调;②在推锉过程中,左手的施压要__________,右手的施压要____________,使锉刀平稳而不上下摆动。

10.钻孔的操作步骤:①________________;②装夹工件;③装夹________;④钻孔。

二、判断题(对的打“√”,错的“×”)1.模型分为:草模、概念模型、结构模型、功能模型和展示模型等多种模型()2.常见的工艺有加工工艺、装配工艺、检测工艺、铸造、表面处理工艺等。

()3. 小刘有一个书架是铝合金做的,被同学不小心碰坏了,他准备采用锡焊方式来修理。

()4.金工操作中,一般都是先钻孔再冲眼。

()5. 锉削操作前,先用手擦掉锉刀上的铁屑,方便操作。

()6.锯割操作时,往前推时要用大点的力,回拉时要用小点的力。

()7. 锉削操作时,可以在锉刀上加点机油,减少摩擦力。

苏教版通用技术必修1 第七章 《模型或原型的制作》单元考试测试卷(含解析)

苏教版通用技术必修1 第七章 《模型或原型的制作》单元考试测试卷(含解析)

苏教版通用技术必修1 第七章《模型或原型的制作》单元测试卷(含解析)一、选择题(本大题共18小题,共54.0分)1.手工将一块钢板加工成如图所示的连接片,以下加工流程中合理的是()A. 划线→折弯→锯割→锉削→钻孔→孔口倒角B. 划线→折弯→钻孔→孔口倒角→锯割→锉削C. 划线→钻孔→孔口倒角→折弯→锉削→锯割D. 划线→锯割→钻孔→孔口倒角→锉削→折弯2.如图所示的木制台灯,杆1和杆2间用螺栓和元宝螺帽进行紧固,以下说法不正确的是( )A. 杆1主要受弯曲B. 杆2主要受压C. 杆1与杆2的连接为刚连接D. 连接杆1和杆2的螺栓主要受剪切3.用大小合适的钢板制作如图所示的开瓶器,以下工艺流程中合理的是()A. 划线→钻孔→锯割→锉削→抛光B. 划线→钻孔→锉削→锯割→抛光C. 划线→锉削→锯割→钻孔→抛光D. 划线→锯割→锉削→钻孔→抛光4.如图所示,要把直角钢板固定在木桌上,应采用的连接件是()A. 元宝螺母B. 紧定螺钉C. 自攻螺钉D. 膨胀螺栓5.从一根H12长钢筋上截取10cm的一小段,要求端面平整,如图所示工具中不需要用到的是()A. 锉B. 钢锯C. 刨D. 台虎钳如图所示是一金属工件。

请根据题意回答下列各题:6.如图所示的尺寸标注,漏标的有( )A. 0处B. 1处C. 2处D. 3处7.加工此工件,用不到的加工工具是( )A. B.C. D.8.标准件是国家统一、并给予标准代号的零部件,并具有良好的互换性和通用性,以下不属于标准件的是()A. 螺栓B. 弹簧垫圈C. 齿轮D. 相框9.如图所示工具中,不属于划线工具的是()A. 划规B. 角尺C. 丝锥D. 划针10.如图所示操作中工件夹持和操作方法都正确的是()A. 起锯B. 冲眼C. 锉削D. 锯割11.以下操作要领和规程中,说法不正确的是()A. 钻孔时要戴防护眼镜,以防切屑飞出伤害眼睛B. 攻丝起攻时,一只手的掌心按住扳手中部沿丝锥轴线下压,另一只手配合顺向旋进C. 锯割起锯时,不能用拇指将锯条限定在锯割位置,防止锯条滑动锯伤手指D. 锉削时,在推锉过程中,要使锉刀平稳而不上下摆动12.钳工操作中一些工具需要配合使用,以下搭配中不合理的是()A. 划针与钢直尺B. 样冲与扳手C. 丝锥与扳手D. 锉刀与台虎钳13.用钢锯锯割时,正确的操作是()A. 推锯加压,回锯不加压B. 推锯加压,回锯也加压C. 推锯不加压,回锯加压D. 推锯回锯没什么要求,舒服就行14.在制作木质孔明锁的构件过程中,不需要用到的工具是()A. 直尺、木工锯B. 角尺、木工锉C. 木工凿、榔头D. 钻床、样冲15.某同学欲将一块120×50×2的铁板加工成如图所示的轮叉.完成第6~7题.为确保安装轮轴的两个孔的位置精度符合使用要求,以下加工流程中合理的是()A. 锯割→划线→锉削→划线→钻孔→弯折B. 划线→钻孔→锉削→划线→锯割→弯折C. 划线→锯割→锉削→弯折→划线→钻孔D. 划线→弯折→锯割→锉削→划线→钻孔16.如图所示工具与其对应的名称不相符的是()A. 台虎钳B. 木工锯C. 扳手D. 锉刀17.某同学欲将一块120×50×2的铁板加工成如图所示的轮叉.完成第6~7题.制作支架的过程中,以下操作中不正确的是()A. 使用划规划弧线时,尽量一次划成B. 使用钢锯锯割时,尽量多使用锯条的中间部分C. 用平锉锉削支架的弧面部分D. 钻孔时带防护眼镜18.在工艺操作过程中,下列工具的装配不需要借助其他工具的是()A. 拆卸台虎钳的底座B. 取下木工刨的刨刀C. 取下钢锯的锯条D. 安装台钻的钻头二、技术应用题(本大题共1小题,共16.0分)19.小明同学发现寝室的洗漱台上常堆满了各类洗漱用品,造成洗漱台零乱,如图所示.他准备设计一款洗漱用品收集柜,安放在洗漱台上方的墙壁上,经测量,大约300×300×500的空间可利用,于是就提出如下设计要求:A至少要能放置两个洗漱杯、牙刷、牙膏、洗手液等物品,并可将物品分类存放;B.结构具有一定的强度且易于挂在墙壁上;C.拿取、放置物品时要方便请你根据以上设计要求,完成下列任务:(1)画出设计草图,必要时用文字说明.(2)在草图中标准长、宽、高等主要尺寸.(3)说明你设计的整理柜使用的主要材料和相应的连接方式.(4)说明你的设计方案中有创意的两个主要特色.三、作图读图题(本大题共1小题,共4.0分)20.如图所示是固定在卫生间瓷砖墙面上的吹风机挂架,小明发现不用时既占用空间,又妨碍进出.他想设计挂架与墙面的连接件,不用时能把挂架向上翻转靠墙.挂架的两安装孔间距为60mm,两孔直径为6mm.请你帮助小明设计该连接件,设计要求如下.A.连接件能安装在原墙面孔中,连接牢固可靠;B.安装后,挂架放置吹风机时能处于水平状态,不用时能向上翻转靠墙;C.不能在挂架上作任何加工;D.主要材料采用3mm厚的钢板,辅助材料自选.请根据描述和设计要求完成以下任务.(1)小明明确设计任务和要求后,首先要做的是________(在A.设计分析;B.方案构思;C.收集信息;D.方案呈现中选择合适的选项,将序号填入“________”处);(2)制定设计方案前,需要明确设计的限制因素.以下因素中不属于设计限制因素________(在A.安装的位置;B.卫生间插座的位置;C.吹风机的重量;D.现有的工具中选择合适的选项,将序号填入“________”处)(3)下列紧固件中,最适宜用于挂架安装在墙上的是________;A.铁膨胀螺丝B.自攻螺钉C.塑料膨胀螺丝D.水泥钉(4)画出连接件的设计草图,必要时可用文字说明;(5)在设计草图上标注连接件的主要尺寸.答案和解析1.【答案】D【解析】以下加工流程中合理的是:划线→锯割→钻孔→孔口倒角→锉削→折弯。

2018.4浙江高考通用技术学考部分和答案【手打】

2018.4浙江高考通用技术学考部分和答案【手打】

姓名班级学号【2018.4浙江】第二部分通用技术学考部分(35分)一、选择题(本大题共10 小题,每小题2 分,共20 分。

每小题列出的四个备选项中只有一个是符合题目要求的,不选、多选、错选均不得分)1.如图所示是一款医学影像智能阅片机器人,能读取病人的医学影像,快速准确地诊断疾病。

下列说法中,不恰当的是【A】A.能快速准确地诊断疾病,体现了技术的综合性B.能够自主学习,体现了技术的创新性C.能替代医生阅片,减轻医生的工作强度,体现了技术具有解放人的作用D.可以提升基层医院的诊断水平,体现了技术在医疗领域的重要作用2.浅色的鞋穿久了会发黄。

试验时将浅色的鞋放在耐黄变测试仪中(如图所示),温度调到50℃左右,并用强光长时间不间断地照射,以快速检测鞋的发黄情况。

该试验的方法属于【B】A.模拟试验法B.强化试验法C.优选试验法D.虚拟试验法3.小明构思了下列悬吊式抓取机构的方案,其中在力F 作用下,不能将工件夹紧的是【C】A B C D4.如图所示是一款可折叠的婴儿床。

下列对婴儿床的评价中,不正确的是【D】A.无尖棱凸角,实现了人机关系的安全目标B.可快速地展开和收拢,实现了人机关系的高效目标C.可折叠,便于携带,符合设计的实用原则D.整体采用圆形结构,符合设计的技术规范原则请根据下图(第5~6 题图)完成5~6 题。

5.图中漏标的尺寸共有【C】A.1 处B.2 处C.3 处D.4 处6.通用技术实践课上,小明用6mm 钢板加工该零件,下列工具中不需要的是【A】7.如图所示是套筒的铸造工艺示意图。

根据零件图制作砂芯和砂型,然后将砂芯装入砂型中,合箱后形成铸型,再把熔炼的铁水浇注到铸型中,冷却后取出铸件,清理铸件得到毛坯。

下列流程中不能用于套筒铸造的是【C】8. 如图所示,施工人员转动卷扬机,卷扬机通过钢丝绳向上拉电线杆。

图示状态,电线杆一端被拉起,力 F 作用在手柄上,摇臂与电线杆主要受力和变形的形式是【D】A.摇臂受压、受弯,电线杆受弯B.摇臂受弯、受扭转,电线杆受拉C.摇臂受压、受扭转,电线杆受拉D.摇臂受弯、受扭转,电线杆受弯9. 堪称全球最长、创意最独特的港珠澳大桥,主体由桥梁、海底隧道和人工岛组成。

高中通用技术 第七章、《模型或原型的制作》测试卷第二份试卷 苏教版必修1 (2)

高中通用技术 第七章、《模型或原型的制作》测试卷第二份试卷 苏教版必修1 (2)

第七章、《模型或原型的制作》测试卷第二份试卷班级姓名一、选择题:1、在设计过程的不同阶段,根据不同的要求往往需要制作不同的模型。

如需要研究产品的各种性能以及人机关系,并在一定条件下用于试验。

那么这个阶段的模型应该是----()A.草模 B.概念模型C.结构模型D.功能模型2、利用工具和设备对原材料、半成品进行技术处理,使之成为产品的方法叫-----()A.结构 B.造型 C.表面处理 D.工艺3、金属材料划线的一般步骤为--------------------------------------------()①冲眼②划尺寸线③划轮廓线④划出基准A.①②③④B.④②③①C.④①②③D.④③②①4、为了防止金属制品表面生锈,增加产品的美观程度。

通常需要对金属表面进行以下工序的处理,其正确的处理顺序是 --------------------------------------------( )①用精细金刚砂纸打磨②喷涂油漆或镀层③清除毛刺和铁屑④用细锉锉平表面A.⑧④①② B.①③②④ C.①⑦⑧④ D.②④①③5、划线是在待加工的材料上用相应的工具划出加工部件的轮廓线、基准点和基准线。

在给表面光滑的金属材料划线时,不需要用到的的工具为------------------------( )A.划针B.角尺C.样冲D.手锯6、小鑫利用钳工工具,将图一矩形铁块加工成图二梯形铁块,其加工环节主要有:①锯割,②划线,③锉削,铁块加工的正确流程是()A.①→②→③B. ②→①→③C. ②→③→①D. ③→②→①7、为了防止金属制品表面生锈腐蚀,提高产品的美观程度,通常需要对金属表面进行处理。

以下不属于金属表面处理方法有-----------------------------------------()A.表面刷光 B.刻画 C.喷涂油漆 D.镀层8、对于铝板间的连接,常采用的连接方式是-----------------------------()A.捆绑 B.铆接 C.黏结 D.焊接9、以下属于正确的钻孔步骤的是----------------------------------------()①装夹钻头②装夹工件③划线定位④钻孔A.①②③④ B.②①③④ C.③②①④ D.③①②④10、钳工工艺是一种常用工艺,下面不属于钳工加工方法的是----------------()A.攻丝B.矬C.錾D.刨削11、将铁质椅子(如图所示)的靠背拆除变为凳子,合理的加工方法是()A.锯割加上锉削 B.凿削加上锉削C.钻孔加上锯割 D.钻孔加上锉削12、锯割时安装锯条和加压的方法正确的是---------------------()A.锯齿斜向前装,推锯时不加压,拉锯时加压B.锯齿斜向后装,推锯时加压,拉锯时不加压C.锯齿斜向前装,推锯时加压,拉锯时也加压D.锯齿斜向前装,推锯时加压,拉锯时不加压13、下列说法正确的是---------------------------------------------------()A.锉削工件时,左手的施压要由小到大,右手的施压要由大到小B.样冲用于工件上打孔点冲眼C.钢直尺只用于测量材料、工件等物体的长度D.角尺只用于检查锉削平面垂直度14、下列有关钻孔时的安全操作警示,其中错误的是------------------------()A.钻孔操作要集中注意力B.钻孔时要戴防护眼镜,以防钻屑飞出伤害眼睛C.钻孔时应带手套操作D.不能用手直接扶持小工件、薄工件钻孔,以免造成伤害事故15、金属表面处理的方法有表面刷光、喷涂和镀层三种,而喷涂和镀层都能防止金属表面锈蚀和增加表面美观。

苏教版高中通用技术必修1第七章 模型或原型的制作 练习试题(无答案)

苏教版高中通用技术必修1第七章 模型或原型的制作 练习试题(无答案)

苏教版高中通用技术必修1第七章练习题(无答案)副标题题号一二三总分得分一、选择题(本大题共20小题,共60.0分)1.如图所示工具中,不属于划线工具的是()A. 划规B. 角尺C. 丝锥D. 划针2.某同学欲将一块120×50×2的铁板加工成如图所示的轮叉.完成第6~7题.为确保安装轮轴的两个孔的位置精度符合使用要求,以下加工流程中合理的是()A. 锯割→划线→锉削→划线→钻孔→弯折B. 划线→钻孔→锉削→划线→锯割→弯折C. 划线→锯割→锉削→弯折→划线→钻孔D. 划线→弯折→锯割→锉削→划线→钻孔3.在制作木质孔明锁的构件过程中,不需要用到的工具是()A. 直尺、木工锯B. 角尺、木工锉C. 木工凿、榔头D. 钻床、样冲4.如图是一木制刀架,为延长刀架在潮湿环境中的使用寿命,最好采用下列哪种连接方式()A. 榫接B. 钉接C. 螺栓连接D. 胶水连接5.在如图所示的电路板上连接一个电阻,需要采用以下哪种工艺()A. 锡焊B. 胶接C. 铆接D. 榫接6.小王在学了通用技术《设计的一般过程》后,自己制作了一盏照明用的台灯,在安装灯头的连接线时,可能用到的工具是()A. 剥线钳和螺丝刀B. 台虎钳和螺丝刀C. 电笔和台虎钳D. 电笔和钢丝钳7.钳工操作中一些工具需要配合使用,以下搭配中不合理的是()A. 划针与钢直尺B. 样冲与扳手C. 丝锥与扳手D. 锉刀与台虎钳8.如图所示一钢块模型,凹槽内部表面生锈粗糙,需用锉刀进行修整,凹槽的大小足够满足常用锉刀的操作空间。

下列锉刀中,可达到这一目的组合的是A. 平锉、圆锉B. 方锉、圆锉C. 三角锉、圆锉D. 平锉、三角锉9.下列关于金属锯割前,台虎钳夹持工作的说法不合理的是()A. 工件一般夹持在台虎钳的右侧,方便锯割操作B. 工件伸出钳口侧面不应过长,太长容易飘动C. 夹持圆管时,一般要在台虎钳钳口内放入两块V形槽的木块,既能夹牢圆管,又使圆管不变形D. 锯割线与钳口侧面保持平衡行,便于控制锯缝不偏离划线线条如图所示是用矩形铁块加工成小铁锤的锤头,请回答下题。

2022版浙江省高考通用技术《选考总复习》课时训练:必修一 第七章 模型或原型的制作

2022版浙江省高考通用技术《选考总复习》课时训练:必修一 第七章 模型或原型的制作

第七章模型或原型的制作1.能清楚地表达产品的结构尺寸和连接方法,并用于进行结构强度试验的模型属于() A.草模B.概念模型C.结构模型D.功能模型答案 C2.用于产品造型设计的初期阶段,可以将设计构思简洁地表示出来,供设计人员深化探讨时使用的模型是()A.概念模型B.草模C.结构模型D.功能模型解析模型在不同阶段的作用:(1)草模:初级阶段,构思;(2)概念模型:造型风格、布局支配、人机关系等,从整体上表现产品造型的整体概念;(3)结构模型:造型与结构的关系,清楚地表达产品的结构尺寸和连接方法,并进行结构强度试验而制作的模型;(4)功能模型:顾名思义主要用于争辩产品的各种性能以及人机关系,同时也用作分析、检查设计对象各部分组件尺寸与机体的相互协作关系等;(5)呈现模型:真实材料,精确的尺寸,做成与实际产品几乎全都的模型或按肯定比例缩放的模型,作为产品的样品进行呈现,以便供应实体形象。

另外通过呈现模型可以直接向设计托付方征求意见,为审核方案供应实物依据。

答案 B3.以下操作要领和规程中,说法正确的是()A.钻孔时不要戴手套,以防手套被钻头卷进钻床,对操作者的手造成损害B.套丝时,双手转动板牙扳手,不断依据顺时针方向旋转直到套丝结束C.锯割时,始终要用左手拇指指甲将锯条限定在锯割位置,防止锯条偏移D.接受直锉法锉削平面时,左右手力气大小要始终不变才能使锉刀平稳而不上下摇摆答案 A 4.图甲、乙、丙、丁是用同一把锉刀锉削的金属表面示意图,锉刀应选择的是()答案 C5.用平锉进行锉削加工,不行能消灭的表面是()答案 C6.如图为燕尾型垫块,若用钢材加工该零件,且加工面要求较平整。

其合理的流程为()A.划线→钻孔→锉削→锯割B.划线→锉削→锯割→钻孔C.划线→锉削→钻孔→锯割D.划线→钻孔→锯割→锉削答案 D7.(2022·省统考)在矩形铁块上加工如图所示的台阶与通孔,以下工艺流程中合理的是()A.划线→锯割→锉削→钻孔B.划线→钻孔→锯割→锉削C.划线→锯割→钻孔→锉削D.钻孔→划线→锯割→锉削答案 B8.鲁班接受的卯榫结构是中国传统木构架建筑和家具结构的基础。

2018一轮浙江通用技术学考练习:1第7章 模型或原型的制作含答案

2018一轮浙江通用技术学考练习:1第7章 模型或原型的制作含答案

第七章模型或原型的制作[浙江考试标准]考点考试内容考核要求模型模型及其功能a工艺①工艺的含义和常用工艺的种类②金工、木工常用的工具和设备③金属材料的划线、锯割、锉削、钻孔加工方法④木材的锯割加工方法aacc制作模型①工艺的选择②简单产品的模型或原型的制作cc 考点|模型、工艺、制作模型一、模型1.含义:模型是根据实物、设计图样或构思,按比例、生态或其他特征制成的与实物相似的一种物体。

2.模型在设计过程中,具有以下两个功能使设计对象具体化;帮助分析设计的可能性.二、工艺1.含义:工艺是指利用工具和设备对原材料、半成品进行技术处理,使之成为产品的方法。

2.种类:加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺等.3.金工常用的工具设备及其使用要领工序工具图示名称用途操作要领划针划出直线线痕1。

划针的头保持锐利2.划针紧贴导向工具,尽量①________划成钢直尺1。

直线的导向工具2。

量取材料的尺寸3.测量工件划线时要压紧直尺,防止发生移动角尺1.划出平行线或垂直直线2。

检查锉削平面的垂直度角尺要紧贴工件的一个基准面划规1。

划出圆的线痕2.划出弧的线痕1.划规的脚尖保持尖锐2.划线时保持中心不发生滑移划线样冲用于在钻孔中心处冲出冲眼,防止钻孔中心滑移1.应斜看靠近冲眼部位2。

对准划线的交点或划线3.敲击前要②________样冲锯割手锯分割金属材料、木料和硬塑料等1。

站位和握锯姿势要正确2.推锯③________,回拉④________3。

锯程要长4。

推拉要有节奏锉削锉刀金属表面加工1。

身体和手臂动作协调2.在推锉过程中,⑤______的施压要由大变小,右手的施压要由小变大,使锉刀平稳而不上下摆动钻孔钻床实体材料上打孔1。

用样冲在工件上冲中心点2.用平口钳或手钳夹紧工件3.装夹钻头4.钻孔螺纹加工丝锥攻内螺纹1。

起攻时一只手下压,另一只手顺向旋转2.两手均匀施加压力3.经常倒转错误!~错误!圈,避免铁屑阻塞4.当切削部分全部进入圆板牙套外螺纹工件时,就不再施加压力4.木工常用的工具和设备工序图示名称用途划线木工铅笔划出线痕锯割框锯主要用于较窄木板的锯割板锯主要用于较宽木板的锯割钢丝锯主要用于锯割复杂的曲线和开孔表面加工木锉刀木板表面加工手工刨木板表面加工木砂纸木板表面细加工钻孔钻床实体材料上打孔凿孔手工凿凿眼、挖空、剔槽、铲削5。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

课后限时训练(七)
一、选择题
1.如图所示是某同学锯割的工件,锯割发生歪斜,下列情况中会造成锯缝歪斜的是()
A.锯条磨损
B.锯程短
C.起锯时没有用拇指挡住锯条
D.锯割时施压方向不正确
D[本题考查锯割操作。

从图中可以看出,锯缝上部正常,下部弯曲偏移,这可能是锯割时向下施压不正导致的,因此D项正确;A项可能导致锯不动材料,B项可能导致锯条中部磨损严重,与A项同理,C项可能导致锯割起点偏离锯缝线,因此A、B、C项均不会导致题干所述问题,A、B、C项错误。

] 2.如图所示的操作,以下描述正确的是()
A.用丝锥攻丝
B.用丝锥打孔
C.用样冲冲眼
D.用样冲打孔
C[本题考查金工操作。

图示为用锤子和样冲在材料表面冲眼,C项正确。

] 3.下列操作要领中,说法不正确的是()
A.在金属上划线时,划针要紧贴导向工具,且与划线表面垂直
B.锯割时,一般可以从工件的远离自己一端起锯
C.攻内螺纹时,要确保丝锥中心线与孔中心重合,防止将螺纹攻歪
D.锉削时,锉屑堵塞锉刀后应用钢丝刷顺着锉纹方向刷去
A[本题考查金工操作要领。

A项前后矛盾,划针“与划线表面垂直”就不能“紧贴导向工具”,正确做法是使划针外倾并向划线方向倾斜,使针尖紧贴导向工具,因此A项符合题意。

]
4.如图所示是一个马形开瓶器,材质为钢铁,为便于悬挂和携带,小明在开瓶器上钻了一个直径为12 mm的通孔,在对这个孔进行锉削时,以下锉刀合适的是()
A.平锉B.半圆锉
C.圆锉D.方锉
C[本题考查金工工具的选择。

圆孔内表面锉削应选用圆锉,C项正确。

] 5.如图所示为小木床和护栏的示意图,护栏两端分别装有转动轴和限位锁,护栏通过连接件安装到床上。

要把该连接件安装到小木床上,合理的标准件与安装工具是()
A B C D
A.螺栓与羊角锤
B.膨胀螺栓与羊角锤
C.自攻螺钉与螺丝刀
D.紧定螺钉与螺丝刀
C[本题考查连接件的选择。

自攻螺钉可用于木材固定连接,配以螺丝刀拧动,因此C项正确;螺栓与羊角锤不能配套使用,因此A项错误;膨胀螺栓常用于水泥墙面的连接,因此B项错误;紧定螺钉常用于金属零件的连接,因此D 项错误。

]
6.以下关于金属材料加工工艺的说法中正确的是()
A.锯割之前需要对锉刀表面添加润滑油
B.钻孔时应该先将钻头对准钻孔中心,再启动台钻
C.冲眼时应将工件夹持在台虎钳上
D.锯割时应双手握柄用力推拉
B[本题考查金工操作。

钻孔的操作顺序为:划线定位→装夹工件→装夹钻头→钻孔,因此B项正确。

锉削不需要润滑油,A项错误;冲眼时工件放置在操作台上,不用台虎钳固定,C项错误;锯割时右手握锯柄,左手扶锯弓前端,D项错误。

]
7.现有一金属直管,要加工成如图所示两端带内螺纹的弯管,以下关于该零件的制作过程说法错误的是()
A.应该先把两端端面锉削平整再进行管口倒角
B.加工制作过程应该先锉平整再进行折弯
C.应该先折弯再进行螺纹加工
D.应该选用大小合适的板牙及板牙扳手
D[本题考查金工工艺。

加工内螺纹需要的工具是丝锥与丝锥扳手,板牙与
板牙扳手是用于加工外螺纹的工具,因此D项符合题意。

]
8.下列锯割操作要领的叙述中不正确的是()
A.站位和握锯姿势要正确
B.推拉要有节奏
C.锯程要长
D.推锯和拉锯时要均匀施加压力
D[本题考查金工锯割操作要领。

锯割时推锯加压,回拉不加压,因此D 项符合题意。

]
9.如图所示的结构是用三段相同的角钢焊接而成,角钢形状正确的是()
A[本题考查金属加工工艺的实例分析。

根据空间几何关系可知,A项正确。

]
10.将图(a)所示的钢材加工成图(b)所示的零件。

在加工过程中,不需要的工具是()
A.台虎钳B.台钻
C.钢丝锯D.铁锤
C[本题考查金工、木工工具。

该零件为钢质材料,钢丝锯是用于木材加工的工具,因此C项符合题意。

]
11.加工如图所示的零件时,先在方钢上划线、冲眼,然后钻孔,再锯割去
除槽中的材料,最后锉削成型。

以下操作方法中不合理的是()
A.用划针、划规和钢直尺划线
B.先用样冲冲眼,再用钻头钻孔
C.用方锉锉削槽的底部
D.用圆锉锉削半圆弧面
D[本题考查金属加工工艺操作要领。

半圆弧面为外突圆弧,需用平锉锉削而不能用圆锉,因此D项符合题意。

]
下图是自供电发光的鸟巢,这个木制鸟巢的屋顶嵌有一块太阳能板,白天收集能量,鸟巢前栖息架上的传感器可以感知光线的强弱,当天色暗下来时发出柔和的光线,为小鸟指引回家的路。

(完成12~13题)
12.在通用技术实验室手工制作该鸟巢,不会涉及的加工工艺是()
A.锯割B.锉削
C.凿削D.冲眼
D[本题考查木工的加工工艺。

本题需要制作的工件是木制鸟巢,在钻孔时不需要冲眼,因此D项符合题意。

]
13.该鸟巢面板上的圆孔直径为100 mm,加工该圆孔所使用的工具组合合
理的是()
A.①⑤④B.①②④
C.②⑥④D.①②③④
D[本题考查木工钻孔的加工工艺。

本题需要在木板上钻一个直径为100 mm的圆孔,因为孔径比较大,所以不能通过麻花钻直接钻出圆孔,故采用的工艺为划线,钻孔,锯割,锉削。

需要划的线为一个圆,所以选用①木工圆规;钻孔是为了让钢丝穿过,所以可以选择②手动钻孔器或者⑤台钻;锯割的工件为木板内部的圆形,所以选用③钢丝锯;锉削选用④木工锉刀。

综合各选项,D项能满足加工需要,因此D项正确。

]
二、非选择题
14.普通家用木门一般由门框和门扇组成,通过合页连接,使门扇具有开关功能。

木门的安装主要有以下四个环节:①组装门框,并将门框整体放进门洞内;
②将合页安装到门框的合页槽内;③在门扇
和门框上分别开合页槽;④将合页安装到门扇的合页槽内。

请根据上述描述,回答以下问题:
(1)现需制作合页,将一块厚4 mm的矩形钢手工加工成如图所示的合页半边,有下列工具和设备:①划针;②划规;③钢直尺;④样冲;⑤手锯;⑥板牙;
⑦钻床;⑧车床,其中不需要使用的工具和设备有:________、________、________、(在设备和工具中选择三种,将序号填写在“________”处);
(2)合页与门扇、门框之间需要用连接件连接,下列连接件中合理的是________(在①铆钉;②自攻螺钉;③螺栓和螺母中选择一项,将序号填写在“________”处)
【解析】(2)本题考查金工工具的选择。

合页的圆孔可通过钻孔加工得到,无需划出圆轮廓,因此不需要划规;没有外螺纹的加工,因此不需要板牙;车床是机械加工的工具,不用于手工加工。

(3)本题考查连接件的选择。

合页为金属材料,门扇、门框为木质材料,片状有孔的合页可通过自攻螺钉与木材相连。

【答案】(1)②⑥⑧(2)②。
