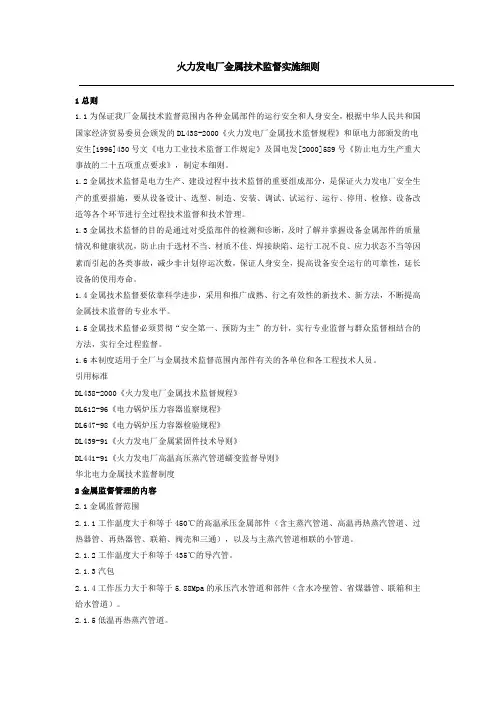

火力发电厂金属监督实施细则
火力发电厂金属技术监督实施细则1总则1.1为保证我厂金属技术监督范围内各种金属部件的运行安全和人身安全，根据中华人民共和国国家经济贸易委员会颁发的DL438-2000《火力发电厂金属技术监督规程》和原电力部颁发的电安生[1996]430号文《电力工业技术监督工作规定》及国电发[2000]589号《防止电力生产重大事故的二十五项重点要求》，制定本细则。
1.2金属技术监督是电力生产、建设过程中技术监督的重要组成部分，是保证火力发电厂安全生产的重要措施，要从设备设计、选型、制造、安装、调试、试运行、运行、停用、检修、设备改造等各个环节进行全过程技术监督和技术管理。
1.3金属技术监督的目的是通过对受监部件的检测和诊断，及时了解并掌握设备金属部件的质量情况和健康状况，防止由于选材不当、材质不佳、焊接缺陷、运行工况不良、应力状态不当等因素而引起的各类事故，减少非计划停运次数，保证人身安全，提高设备安全运行的可靠性，延长设备的使用寿命。
1.4金属技术监督要依靠科学进步，采用和推广成熟、行之有效性的新技术、新方法，不断提高金属技术监督的专业水平。
1.5金属技术监督必须贯彻“安全第一、预防为主”的方针，实行专业监督与群众监督相结合的方法，实行全过程监督。
1.6本制度适用于全厂与金属技术监督范围内部件有关的各单位和各工程技术人员。
引用标准DL438-2000《火力发电厂金属技术监督规程》DL612-96《电力锅炉压力容器监察规程》DL647-98《电力锅炉压力容器检验规程》DL439-91《火力发电厂金属紧固件技术导则》DL441-91《火力发电厂高温高压蒸汽管道蠕变监督导则》华北电力金属技术监督制度2金属监督管理的内容2.1金属监督范围2.1.1工作温度大于和等于450℃的高温承压金属部件（含主蒸汽管道、高温再热蒸汽管道、过热器管、再热器管、联箱、阀壳和三通），以及与主蒸汽管道相联的小管道。
2.1.2工作温度大于和等于435℃的导汽管。
《防止电力生产重大事故的二十五项重点要求》锅炉检修试题(含答案)
《防止电力生产重大事故的二十五项重点要求》锅炉专业（设备管理、检修维护）试题一、填空题：每空2分，共20分1、靠近高温管道、阀门等热体的电缆应有隔热措施，靠近带油设备的电缆沟盖板应密封。
2、及时消除漏粉点，清除漏出的煤粉。
清理煤粉时，应杜绝明火。
3、新建锅炉在安装阶段应进行安全性能检查。
新建锅炉投运一年后要结合检查性大修进行安全性能检查。
在役锅炉结合每次大修开展锅炉安全性能检验。
锅炉检验项目和程序按有关规定进行。
4、对直流锅炉的蒸发段、分离器、过热器、再热器出口导汽管等应有完整的管壁温度测点，以便监视各导汽管间的温度偏差，防止超温爆管。
5、大容量锅炉超压水压试验和热态安全阀校验工作应制定专项安全技术措施，防止升压速度过快或压力、汽温失控、造成超压超温现象。
6、品质不合格的给水严禁进入锅炉，蒸汽品质不合格严禁并汽。
水冷壁结垢超标时，要及时进行酸洗，防止发生垢下腐蚀及氢脆。
7、按照《火力发电厂金属技术监督规程》（DL438-91），对汽包、集中下降管、联箱、主蒸汽管道、再热蒸汽管道、弯管、弯头、阀门、三通等大口径部件及其相关焊缝进行定期检查。
8、回转式空气预热器冲洗水泵应设再循环，每次锅炉点火前必须进行短时间启动试验，以保证空气预热器冲洗水泵及其系统处于良好的备用状态，具备随时投入条件。
9、锅炉空气预热器在安装后第一次投运时，应将杂物彻底清理干净，经制造、施工、建设、生产等各方验收合格后方可投入运行。
10、采用与锅炉相匹配的煤种，是防止炉膛结焦的重要措施。
二、单项选择题，每空2分，共20分1、油系统应尽量避免使用法兰联结，禁止使用铸铁阀门。
A、合金钢B、铜C、铸铁2、对于易引起汽水两相流的疏水、空气等管道，应重点检查其与母管相连的角焊缝、母管开孔的内孔周围、弯头等部位，其管道、弯头、三通和阀门，运行100kh后，宜结合检修全部更换。
A、10B、20C、50D、1003、结合压力容器定期检验或检修，每2个检验周期至少进行一次耐压试验。
新修订的DLT438火力发电厂金属技术监督规程解读
TPRI
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施
JB/T 8708－2014 300～600MW汽轮发电机无中心孔转子锻件技术条件 JB/T 11017-2010 1000MW及以上汽轮发电机转子锻件技术条件 JB/T 11018-2010超临界及超超临界机组汽轮机用Cr10型不锈钢铸件技术条件 JB/T 11019-2010超临界及超超临界机组汽轮机高中压转子体锻件技术条件 JB/T 11020-2010超临界及超超临界机组汽轮机用超纯净钢低压转子锻件技条件 JB/T 11030-2010汽轮机高低压复合转子锻件技术条件
二 标准属性
SD107-83/DL438-91/DL438-2000/DL438-2009 DL/T438-2016 （预计） 《中华人民共和国标准化法》、《中华人民共和国标准化法实 施条例》规定：凡保障人民生命、财产安全、人身健康，环 境保护和公共利益的标准，法律、行政法规规定强制执行的 标准，是强制性标准。其它为推荐性标准。
TPRI
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施
ASME SA-182 -2013 SPECIFICATION FOR FORGED OR ROLLED ALLOY AND STAINLESS STEEL PIPE FLANGES, FORGED FITTINGS, AND VALVES AND PARTS FOR HIGHTEMPERATURE SERVICE ASME SA-213 -2013 SPECIFICATION FOR SEAMLESS FERRITIC AND AUSTENITIC ALLOY-STEEL BOILER,SUPERHEATER, AND HEATEXCHANGER TUBES
热电厂金属技术监督实施细则
热电厂金属技术监督实施细则第一章总则第一条为保证我厂金属技术监督范围内各种金属部件的运行安全和人身安全，根据原国家经济贸易委员会颁发的DL438－2000《火力发电厂金属技术监督规程》和《中国集团公司金属技术监督制度》，特制订本实施细则。
第二条金属技术监督是电力生产、建设过程中技术监督的重要组成部分，是保证火力我厂安全生产的重要措施，要从设备安装、运行、停用、检修、技术改造及寿命评估等各个环节进行全过程的质量监督。
第三条金属技术监督的目的是通过对受监部件的检测和诊断，及时了解并掌握设备金属部件的质量情况和健康状况，防止由于选材不当、材质不佳、焊接缺陷、运行工况不良、应力状态不当等因素而引起的各类事故，减少非计划停运次数，保证人身安全，提高设备安全运行的可靠性，延长设备的使用寿命。
第四条金属技术监督要依靠科学进步，采用和推广成熟、行之有效的新技术、新方法，不断提高金属技术监督的专业水平。
第五条金属技术监督必须贯彻“安全第一、预防为主”的方针，坚持“关口前移、闭环管理”的原则，实行专业监督与群众监督相结合的方法，实行全过程监督。
第六条本细则适用于全厂与金属技术监督范围内部件有关的各单位和有关人员。
第二章金属技术监督机构与职责第七条为了保证金属监督的系统性、专业性和统一性，我厂建立生产副厂长领导下的，由厂生产技术处、受监控金属部件所在车间及其班组组成的三级管理网络，各级金属监督专责人均应接受上一级专责人的业务指导，落实各级岗位责任制，严格执行各项规章制度,共同做好金属技术监督工作。
第八条生产副厂长的金属技术监督职责（一）组织贯彻国家、行业有关金属技术监督的各项规程、制度、导则、技术措施，审批我厂的金属技术监督实施细则、金属技术监督工作检查制度、金属技术监督网络活动制度等。
（二）审批我厂金属技术监督部件采用代用材料的变更。
（三）审批我厂金属技术监督工作计划、大修工作总结、年度工作总结等。
（四）审批我厂上报集团公司、分公司、电力试验研究院的金属技术监督月报表及其它专题报告等。
DLT438-2016年火力发电厂金属技术监督规程修订情况讲解
条件 JB/T 11020-2010 超临界及超超临界机组汽轮机用超纯净钢低压转子锻
件技条件 JB/T 11030-2010 汽轮机高低压复合转子锻件技术条件
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施 NB/T47019－2011 锅炉、热交换器用管材订货技术条件 NB/T47008－2010 承压设备用碳素钢和合金钢锻件 NB/T47010－2010 承压设备用不锈钢和耐热钢锻件 NB/T47013.1~6\10－2015 承压设备无损检测(NB/T47013.7~9－2012) NB/T47014－2011 承压设备焊接工艺评定 NB/T47015－2011 压力容器焊接规程 NB/T 47018－2011 承压设备用焊接材料订货技术条件 NB/T47019－2011 锅炉、热交换器用管材订货技术条件 NB/T47043－2014 锅炉钢结构制造技术规范 NB/T47044－2014 电站阀门
DL/T 438-2016 火力发电厂金属技术监督规程
2017-3-16
一 火力发电厂金属技术监督规程的历程
SD107-83
1983年 由原水利电力部颁布
DL438-91
1991年 由原能源部颁布
DL438-2000 2000年 由原国家经贸部颁布
DL/T438-2009 2009年 由国家能源局发布
三 修订的背景和依据
DL/T438-2016 的修订是依据：“国能科技【2014】298号第一批能源 领域行业标准制修订计划” 。
DL438-2009的颁布实施，对规范火电机组的金属监督，特别是超（超） 临界机组的建造、安装和运行监督发挥了重要的作用，为机组的安全运 行提供了重要的技术支持。到2015年，该标准已实施了6年多时间。在 这6年多的时间内，随着我国超超临界机组发展，金属材料方面暴露出 了一些新问题，故需针对这些新问题补充制订一些相应的条款；另一方 面国内外颁布了大量有关火电机组金属材料技术条件的新标准，故有必 要对其进行修订。
dl438-火力发电厂金属技术监督规程
ICS 27.100F20备案号：26317-2009中华人民共和国电力行业标准火力发电厂金属技术监督规程The technical supervision codes for metalin fossil-fuel power plant中华人民共和国国家能源局发布目次前言.............................................................. 错误!未定义书签。
2 规范性引用文件...................................................... 错误!未定义书签。
3总则................................................................. 错误!未定义书签。
4名词术语............................................................. 错误!未定义书签。
5 金属材料的监督...................................................... 错误!未定义书签。
6 焊接质量的监督...................................................... 错误!未定义书签。
7 主蒸汽管道和高温再热蒸汽管道及导汽管的金属监督 ...................... 错误!未定义书签。
8高温联箱的金属监督................................................... 错误!未定义书签。
9 受热面管子的金属监督................................................ 错误!未定义书签。
10 汽包的金属监督..................................................... 错误!未定义书签。
(管理与人事)国电集团公司火电机组金属技术监督管理制度
中国国电集团公司火电机组金属技术监督管理制度国电科学技术研究院目录1. 总则2. 金属技术监督机构和职责3．金属技术监督范围4．金属技术监督检查项目5．发电设备的金属技术监督要求6．金属技术监督的日常管理7．附则8. 附录中国国电集团公司火电机组金属技术监督管理制度第一章总则第一条为加强中国国电集团公司（以下简称“集团公司”）发电设备金属技术监督工作，提高设备运行的可靠性，保证发电企业安全、稳定、经济运行，根据国家、电力行业的有关制度、规定，结合电力生产金属技术监督工作实际制定本制度。
第二条金属技术监督是保证发电企业安全、可靠、经济运行的重要措施。
金属技术监督实行在规划设计、设备制造、安装、调试、试运行、运行维护、停用、检修、设备改造及材料供应各个环节的全过程监督管理。
第三条金属技术监督贯彻“安全第一、预防为主”的方针，坚持“关口前移、闭环管理”的原则，实行专业技术监督与多级监督网络相结合的方法，严格执行国家和行业的有关技术标准、规程和规定，通过及时发现和消除设备缺陷，提高设备运行可靠性。
第四条金属技术监督在管理上应严格执行《集团公司技术监督管理规定》的要求，建立相应的管理体制和制度，规范技术监督工作。
第五条各发电企业应切实加强对金属技术监督工作的领导，建立健全金属技术监督网络和防磨防爆检查网络，建立明确的分级、分工责任制和岗位责任制，建立完善的奖励机制，提高从业人员的工作积极性和责任感，提高防磨防爆检查有效性，保证金属监督设备安全可靠运行。
第六条为了保证电力生产设备安全可靠性，电站锅炉、压力容器等特种设备的定期检验，应选择有相应检验资质的特种设备检验检测机构承担。
第七条本制度适用于集团公司直属、全资发电企业，控股发电企业参照执行。
各发电企业应根据本制度制定实施细则，并认真贯彻执行。
第二章金属技术监督机构和职责第八条集团公司火电机组金属技术监督实行四级管理，第一级为集团公司，第二级为集团公司所属的分公司、子公司、及省公司(以下简称“分支机构”)，第三级为国电电科院，第四级为集团公司所属各发电企业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民国电力行业标准DL 438—91代替SD 107—83火力发电厂金属技术监督规程中华人民国能源部1991-09-16批准 1992-05-01实施1总则1.1为保证火力发电厂金属技术监督围各种金属部件的运行安全和人身安全，特制订本规程。
1.2本规程适用于火力发电厂金属技术监督围各种金属部件的设计、安装、生产、修造、材料供应及试验研究等部门。
1.3各电业管理局(电力联合公司、电力总公司)、电力工业局、电力建设局应有专职工程师负责金属技术监督的组织领导工作。
各试验研究所(院)在主管局领导下负责本地区的金属技术监督工作。
高温高压火力发电厂，电力建设工程公司(工程处)应设专职工程师负责本单位的金属技术监督工作，并设金属试验室负责本单位的金属试验工作。
1.4中温中压火力发电厂和修造企业由主管局根据本地区的实际情况，必要时可设专职工程师或兼职专业技术人员主管。
1.5金属技术监督必须贯彻安全第一预防为主方针，实行专业监督和群众监督相结合。
各地区可根据本规程制订适合本地区的监督制度或条例。
2金属技术监督的体制、围和任务2.1金属技术监督的体制2.1.1金属技术监督实行在能源部领导下的电业管理局(电力联合公司、电力总公司)，省(区)电力工业局(电力建设局)，火力发电厂(电力建设工程公司)三级管理。
2.1.2金属技术监督各级机构(或专职工程师)的职责。
2.1.2.1电业管理局(电力联合公司、电力总公司)和省(区)电力工业局(电力建设局)金属技术监督机构的职责：.贯彻部颁发的《火力发电厂金属技术监督规程》和下达的有关金属技术监督的各项指示；b.审批全局性的金属技术监督条例、规划、计划等；c.组织召开金属技术监督工作会议，传达和布置金属技术监督的任务。
2.1.2.2电业管理局(电力联合公司、电力总公司)和省局(区)的电力试验研究所(院)金属技术监督机构的职责：a.贯彻执行部、局颁发的金属技术监督规程、制度和条例；b.组织制订全局性的金属技术监督条例、技术标准、试验方法和有关技术措施；c.承担有关金属技术监督培训任务，负责归口金属技术监督管理工作；d.参加重大事故调查研究和试验研究工作。
2.1.2.3火力发电厂(电力建设工程公司)总工程师关于金属技术监督的职责：a.组织贯彻上级有关金属技术监督规程、指示和规定，审批本单位的金属技术监督规章制度；b.督促检查金属技术监督实施情况。
2.1.2.4火力发电厂(电力建设工程公司)金属技术监督专职工程师的职责：a.组织制订本单位的金属技术监督规章制度和实施细则，负责编写金属技术监督工作计划和工作总结；b.审定检修或安装中金属技术监督检测项目；c.对金属技术监督工作情况及检验中发生的问题，适时呈报上级单位；d.负责组织金属技术监督活动。
2.1.2.5火力发电厂(电力建设工程公司)金属试验室职责：a.协助有关部门做好钢材备品备件的管理、热处理和焊接质量的监督；b.配合金属技术监督专职工程师建立、健全和保管金属技术监督档案，以及检查和督促金属技术监督规程、条例等贯彻执行情况；c.负责金属测试工作。
2.2金属技术监督的围2.2.1工作温度大于和等于450℃的高温金属部件，如主蒸汽管道、高温再热蒸汽管道、过热器管、再热器管、联箱、导汽管1)、汽缸1)、阀门、三通、螺栓2)等。
注：1)包括工作温度为435℃者；2)包括工作温度为400℃者。
2.2.2工作压力大于和等于6MPa的承压管道和部件，如水冷壁管、省煤器管、联箱、给水管道等；工作压力大于3.9MPa的锅筒；100MW以上机组低温再热蒸汽管道。
2.2.3汽轮机大轴、叶轮、叶片和发电机大轴、护环等。
2.3金属技术监督的任务2.3.1做好监督围各种金属部件在制造、安装和检修中的材料质量和焊接质量的监督以及金属试验工作。
2.3.2检查和掌握受监部件服役过程中金属组织变化、性能变化和缺陷发展情况。
发现问题及时采取防爆、防断、防裂措施。
对调峰运行的机组，其重要部件应加强监督。
2.3.3参加受监金属部件事故的调查和原因分析，总结经验，提出处理对策并督促实施。
2.3.4逐步采取先进的诊断或在线监测技术，以便及时和准确地掌握及判断受监金属部件寿命损耗程度和损伤状况。
2.3.5建立和健全金属技术监督档案。
3金属材料的技术监督3.1根据有关标准进行质量验收：3.1.1受监的金属材料，必须符合国家标准和部颁标准。
进口的金属材料，必须符合合同规定的有关国家的技术标准。
3.1.2受监的金属材料、备品备件必须按合格证和质量保证书进行质量验收。
合格证或质量保证书应标明钢号、化学成分、机械性能及必要的金相检验结果和热处理工艺等。
数据不全应补检。
检验方法、围、数量应符合国家标准或部颁标准。
进口的金属材料，应符合合同规定的有关国家的技术标准。
3.1.3重要的金属部件，如锅筒、联箱、汽轮机大轴、叶轮、发电机大轴、护环等除应符合有关部颁标准和有关国家标准外，还必须具有质量保证书。
3.1.4对受监的金属材料质量发生怀疑时，应按有关标准进行抽样检查。
3.2凡受监围的钢材、部件在制造、安装或检修更换时，必须验证其钢号，防止错用。
组装后还应进行一次全面复查，确认无误才能投入运行。
3.3选择代用材料的原则：3.3.1采用代用材料时，应持慎重态度，要有充分的技术依据，原则上应选择成分、性能略优者，必须进行强度核算，应保证在使用条件下各项性能指标均不低于设计要求。
3.3.2修造、安装中使用代用材料，必须取得设计单位和金属技术监督工程师的许可；检修中使用代用材料时，必须征得金属技术监督专职工程师的同意，并经总工程师批准。
3.3.3做好技术记录存档，修改图纸或在图上注明。
3.4焊接材料管理：3.4.1焊接材料的质量，应符合国家标准(或有关标准)规定的要求。
3.4.2焊条、焊丝应有制造厂质量合格证，并按相应的标准，按批号抽样检查，合格者方可使用。
3.4.3气焊用电石的质量，可采用检查焊缝金属中硫、磷(按被焊金属标准)来确定。
3.4.4焊条、焊丝及其他焊接材料，应设专库储存，并按有关技术要求进行管理，防止变质锈蚀。
3.5各级仓库、车间和工地储存金属技术监督围的金属材料、焊接材料、备品备件等，必须建立严格的质量验收、保管和领用制度。
对进口钢材、无缝钢管和备品备件等，进口单位应在索赔期负责按合同规定进行质量验收，并按规格、品种和进口合同号分别保管。
4重要管道和部件的技术监督4.1主蒸汽管道、高温再热蒸汽管道的监督4.1.1主蒸汽管道、高温再热蒸汽管道的设计必须符合DLGJ23—81《火力发电厂汽水管道设计技术规定》的有关要求。
4.1.2工作温度大于450℃主蒸汽管道、高温再热蒸汽管道热段需在蒸汽温度较高的水平段上设置监察段(含进口机组)进行组织性质变化及蠕变监督。
监察段上要设计三组蠕变测点。
监察段应选择该管系中实际壁厚最薄的同批钢管，其长度不小于5.1m(对外径d外大于500mm 的钢管，其长度不小于6d外+3m)。
安装前施工单位应在监察段两端各切取长300～500mm的一段(对外径大于500mm的钢管，其切割长度不小于d外)，作为原始段，移交给生产单位，并及时进行试验。
监察段上不允许开孔和安装仪表插座，也不得安装支吊架。
4.1.3工作温度大于450℃的主蒸汽管道、高温再热蒸汽管道应进行蠕变监督(含直管、弯管、导汽管和联箱)。
蠕变测点的设计、蠕变测量周期、测量方法和计算方法等有关要求，按能源部颁发的DL 441—91《火力发电厂蒸汽管道蠕变测量导则》规定进行。
管道安装完毕移交生产前，由施工单位与生产单位共同对各组测点进行第一次测量，做好技术记录。
4.1.4新建、扩建、改建电厂的主蒸汽管道、高温再热蒸汽管道露天布置的部分及与油管平行、交叉和可能滴水的部分，必须加包金属薄板保护层1)。
已投产的露天布置的主蒸汽管道和高温再热蒸汽管道，应加包金属薄板保护层。
露天吊架处应有防雨水渗入保温层的措施。
注：1)主给水管道、低温再热蒸汽管道也有同样要求。
4.1.5主蒸汽管、高温再热蒸汽管道要保温良好，严禁裸露运行，保温材料应符合技术要求。
运行中严防水、油渗入管道保温层。
保温层破裂或脱落时应及时修补。
更换容重相差很大的保温材料时，应对支吊架作相应的调整。
严禁在管道上焊接保温拉钩，不得借助管道起吊重物。
4.1.6工作温度大于450℃的主蒸汽管道、高温再热蒸汽管道所用的直管和弯管，安装时应由施工单位逐段进行外观、壁厚、金相组织、硬度等检查。
弯管背弧外表面还须进行探伤。
管道安装完毕，施工单位会同生产单位共同对弯管进行不圆度测量，做好技术记录，测量位置应有永久性标记。
4.1.7由于弯管受力比较复杂，为了避免运行中早期出现裂纹，用于制作弯管的管子，应采用加厚管或用壁厚有足够裕度的管子弯制。
弯管段上实测最小壁厚不得小于直管的理论计算壁厚。
4.1.8弯管弯制厂家应按DJ 56—79《电力建设施工及验收技术规(管道篇)》的规定，逐个检查弯管的壁厚、不圆度、波浪度、几何尺寸等，并须做好技术记录，合格产品方可供货，并向使用单位提供检验技术证件。
4.1.9弯管弯制后有下列情况之一时为不合格：a.外表面存在裂纹、分层、重皮和过烧等缺陷；b.弯曲部分不圆度大于6%(对于公称压力大于和等于10MPa)；c.弯曲部分不圆度大于7%(对于公称压力小于10MPa)；d.弯管外弧部分壁厚小于直管的理论计算壁厚。
4.1.10对超过设计使用期限的弯管，若发现有蠕变裂纹或有严重蠕变损伤时应及时更换。
4.1.11三通、弯头、阀门安装前必须由施工单位做外壁外观检查，有怀疑时应做无损探伤。
投入运行5万h进行第一次检查，以后检查周期一般为3万h。
4.1.12三通有下列情况时应及时处理：a.发现严重缺陷时应及时采取处理措施，如需更换，应选用锻造、热挤压、带有加强的焊制的三通；b.巳运行20万的铸造三通,检查周期应缩短到2万h,根据检查结果决定是否采取更换措施；c.碳钢和钼钢焊接三通,当发现石墨达4级应予以更换。
4.1.13弯头有理列情况时应进行处理；a.已运行20万h的铸造弯头，检查周期应缩短到2万h，根据检查结果决定是否采取更换措施；b.碳钢和钼钢弯头，发现石墨化达4级时应更换；c.发现外壁有蠕变裂纹时，应及时更换。
4.1.14铸钢阀门存在裂纹或严重缺陷(如粘砂、缩孔、折迭、夹渣、漏焊等降低强度和严密性的缺陷)时，应及时处理或更换。
4.1.15工作温度大于450℃的主蒸汽管道、高温再热蒸汽管道的焊口应采取氩弧焊打底工艺焊接。
热处理后应进行100%无损探伤检查。
质量评定按DL5007—92《电力建设施工及验收技术规(火力发电厂焊接篇)》执行。
对未超标缺陷，须确定位置、尺寸和性质，并做好技术记录。
管道保温层表面应有焊缝位置的标志。
