S7-200PLC基本指令有关例题
西门子s7200-PLC-基本指令(比较和表等).
I0.1
SB2
启动按 钮
Q0.1
Q0.2
KM-Y
KM-Δ
交流接触器KMY
交流接触器KMΔ
Y-△降压起动控制（1）
项目三： Y-△降压起动控制（1） PLC接线图
项目三：Y-△降压起动控制（1）
Y-△降压起动控制（2）
Y-△降压起动控制（2）
I/O分配表
输入
输入继电 器
I0.0 I0.1
输出
二、 梯形图程序设计原则
• 梯形图编程的基本规则 梯形图程序由网络组成（逻辑行），每个网络由 一个或几个梯级组成。 从左母线向右以触点开始，以线圈或指令盒结束， 构成一个梯级，触点不能出现在线圈右边 。在一 个梯级中，左右母线之间是一个完整的“电路”， 不允许短路、开路，也不允许“能流”反向流动。
使用一个按钮控制两个灯，第一次按下时，第一盏灯 亮，第二盏灯灭；第二次按下时第一盏灯灭，第二盏 灯亮；第三次按下时两盏灯都两亮；第四次按下时两 盏灯都灭。 I/O分配
输入：I0.0
输出：Q0.0 Q0.1
三台电机 M1，M2， M3,启动时： 先动M1-60 秒后M2动 60秒后M3 启动：停 车时：先 停M3-30秒 后停 M230秒后M1 停。
• 梯形图编程的基本规则 输入点状态由外部输入设备的开关信号驱动，用 户程序不能随意改变 梯形图中同一触点可以多次重复使用 梯形图中同一继电器线圈只能出现一次（置位、 复位除外），通常不能重复使用，若多次使用则 最后一次有效。但它的触点可以无限次使用。即 线圈可以做触点使用，但触点不能做线圈使用。 双线圈输出：在一个程序中，同一继电器线圈出 现两次或两次以上，一般这种情况是不允许的， 但在下列情况下允许双线圈输出： 1、置位和复 位指令中。2、跳转指令中。
西门子s7-200考试题及答案
西门子s7-200考试题及答案一、单项选择题（每题2分，共20分）1. 西门子S7-200系列PLC的编程语言不包括以下哪一项？A. 梯形图（LAD）B. 功能块图（FBD）C. 顺序功能图（SFC）D. 汇编语言（ASM）答案：D2. S7-200系列PLC中，以下哪个模块不是数字量输入模块？A. EM 223B. EM 231C. EM 222D. EM 235答案：D3. 在S7-200系列PLC中，模拟量输入模块的模拟输入信号类型是？A. 4-20mAB. 0-10VC. 0-20mAD. 以上都是答案：D4. 西门子S7-200系列PLC的存储器中，哪一部分用于存储程序？A. V存储区B. M存储区C. S存储区D. L存储区答案：A5. S7-200系列PLC中，以下哪个指令是用于比较两个操作数是否相等？A. =（等于）B. <>（不等于）C. >=（大于等于）D. <（小于）答案：A6. 在S7-200系列PLC中，以下哪个指令用于计算两个操作数的乘积？A. MULB. DIVC. ADDD. SUB答案：A7. S7-200系列PLC中，以下哪个指令用于将一个数值转换为字符串？A. ITDB. ITAC. ITOD. ITF答案：C8. 西门子S7-200系列PLC的通信协议中，以下哪个不是标准的通信协议？A. PPIB. AS-InterfaceC. ProfibusD. Ethernet答案：B9. S7-200系列PLC中，以下哪个指令用于读取系统时钟？A. TONB. TOFC. TMRD. RD_SYS答案：D10. 在S7-200系列PLC中，以下哪个指令用于设置定时器的预设值？A. SETB. RSTC. LD. T答案：D二、多项选择题（每题3分，共15分）11. 西门子S7-200系列PLC的以下哪些模块是数字量输出模块？A. EM 221B. EM 222C. EM 223D. EM 231答案：ACD12. 在S7-200系列PLC中，以下哪些指令是用于逻辑运算的？B. ORC. NOTD. XOR答案：ABCD13. S7-200系列PLC中，以下哪些指令用于数据处理？A. MOVB. SWAPC. FILLD. CONCAT答案：ABCD14. 西门子S7-200系列PLC的以下哪些模块是特殊功能模块？A. EM 231B. EM 235C. EM 253D. EM 25415. S7-200系列PLC中，以下哪些指令用于数学运算？A. ADDB. SUBC. MULD. DIV答案：ABCD三、判断题（每题2分，共20分）16. 西门子S7-200系列PLC的存储器中，V存储区是电池支持的非易失性存储区。
第七章 S7-200系列PLC基本指令
2. 指令表编辑器中指令的组成与使用 如图所示，在指令表编辑器中，程序也分为一个个 的网络段，这样可方便地与梯形图进行转换。当然也可 以不分网络段，此时指令表程序不能转换。注释部分和 梯形图编辑器中相同。
指令表程序的基本构成为指令助记符+操作数。如LD I0.0，LD为指令助记符，表示具体需要完成的功能；I0.0为 操作数，表示被操作的内容。指令表属于文本形式的编程 语言，和汇编语言类似，可以解决梯形图指令不易解决的 问题，适用于对PLC和逻辑编程的有经验程序员。
I0.0 I0.1
Network2
Q0.0
Network1 LD I0.0 O I0.1 = Q0.0
I0.0 I0.1
Q0.0
Network2 Q0.1 LD I0.2 ON I0.3 = Q0.1
I0.2 I0.3
I0.2 I0.3 Q0.1
4) 指令说明 (1) O、ON指令可在多个触点并联连接时连续使用。使用次数仅受编程软 件的限制，在一个网络块中最多并联31个触点。 (2) O、ON指令可进行多重并联。
指令表格式
梯形图格式
S bit，N
bit s
N
R bit，N
bit
R N
指 S、R
令
可用操作数 I，Q，M，SM，T，C，V，S，L的位逻辑量 VB，IB，QB，MB，SMB，SB，LB，AC，常数，*VD，*AC， *LD N可设置的范围为：1～255
N
2) 指令功能 S 置位指令，将操作数中定义的N个位逻辑量强制置1。 R 复位指令，将操作数中定义的N个位逻辑量强制置0。 3) 指令应用举例
Network1
Network1 Q0.0
I0.0
西门子S7-200PLC试题(3)及答案
西门子S7-200PLC试题（3）一、选择题（20x2=40分）1．PLC的工作方式是（）。
A 等待工作方式B 中断工作方式C 扫描工作方式D 循环扫描工作方式2．在输出扫描阶段，将（）寄存器中的内容复制到输出接线端子上。
A 输入映象B 输出映象C 变量存储器D 内部存储器3．JMP n 这条指令中，n的取值范围是（）。
A 0-128B 1-64C 0-256D 0-2554．顺序控制段开始指令的操作码是( )。
A SCRB SCRPC SCRED SCRT5 给出FOR指令的格式如右图所示。
当EN条件允许时将FOR 与NEXT 指令之间的程序执行（）次。
A 20B 1C VW10D 196 双字整数的加减法指令的操作数都采用（）寻址方式。
A 字B双字 C 字节 D 位7 若整数的乘/除法指令的执行结果是零则影响（）位。
A SM1.0B SM1.1C SM1.2D SM1.38 实数开方指令的梯形图操作码是（）。
A EXPB LNC SQRTD TIN9 设VWl0中存有数据123.9，现执行以下指令，则指令的执行结果是（）。
A 123.5B 124C 120 D12310 取整指令的梯形图指令的操作码是（）。
A TRUNCB ROUNDC EXPD LN11 设累加器AC2中的低四位存有十进制数3，现执行以下指令，则指令的执行结果VW40的内容是（）？A 0008HB 08HC 03HD 0003H12 已知表格如下。
问当I0.0接通时执行填表指令，则指令的执行结果中VW202中的值是（）。
A 0002B 0003C 0001D 000413高速计数器HSC0有（）种工作方式。
A 8种B 1种C 12种D 9种14高速计数器2的控制字节是（）。
A SMB37B SMB47C SMB57D SMB13715 定义高速计数器指令的操作码是（）。
A HDEFB HSC C HSC0D MODE16 脉冲输出指令的操作码为（）。
第三章S7-200PLC基本指令二例题
LD LN LN /R
I0.0 VD0，AC0 10.0，VD100 VD100，AC0
例5：求SIN150°的值，梯形图及语句表如下图所示。
LD
I1.0
MOVR 3.14159，AC0 /R ×R SIN 180.0，AC0 150.0，AC0 AC0，AC1
例6：逻辑运算指令应用
LD ANDW ORW XORW I0.0 AC1，AC0 AC1，VW100 AC1，AC0
为保证运算的精度，应先 乘后除。N的最大值为255，使 用完全乘法指令MUL。乘法运 算的结果可能大于一个字能表 示的最大正数32767，所以要 使用双字除法指令“/D”，运 算结果为双字，因为不会超过 一个字的长度，只使用了商的 低位字。
例4：求以10为底的60（存放在VD0）的常用对数，结 果存放到AC0。运算的梯形图及语句表如下图所示。
要求：在输入信号I0.4的上升沿，用电位器0来设置定时 器T37的设定值，设定的时间范围为5~20s，即从电位器 读出的数字0~255对应于5~20s。 分析：设读出的数字为N，100ms定时器的设定值（以0.1s 为单位）为：
( 200 50) N / 255 50 150 N / 255 50 (0.1s)
分析：根据Q0.0和QO.1状态 的变化，显然一个工作周期可 以分为左行、暂停和右行三步， 另外还应设置等待起动的初始 步，并分别用S0.0-S0.3来代 表这四步。起动按钮I0.0和限 位开关的常开触点、T37延时 接通的常开触点是各步之间的 转换条件。
例19：根据舞台灯光效果的要求，控制红、绿、黄三色 灯。要求：红灯先亮，2s后绿灯亮，再过3s后黄灯亮。 待三个灯全亮3min后，全部熄灭。使用SCR指令设计其 控制程序。

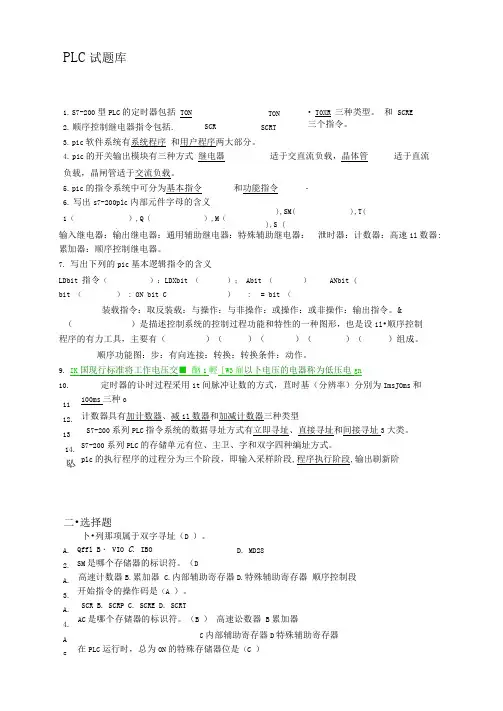

S7-200PLC试题库(含答案)(可编辑修改word版)
PLC 试题库输入继电器：输出继电器：通用辅助继电器：特殊辅助继电器： 累加器：顺序控制继电器。
7. 写出下列的pic 基本逻辑指令的含义 LDbit 指令（ ）：LDXbit （）； Abit （ ）bit （） : ON bit C）: = bit （装载指令：取反装载：与操作：与非操作：或操作：或非操作：输出指令。
&（）是描述控制系统的控制过程功能和特性的一种图形，也是设il •顺序控制程序的有力工具，主要有（）（）（）（）（）组成。
顺序功能图：步：有向连接：转换：转换条件：动作。
9. IK 国现行标准将工作电压交■ 酗1輕［W3雇以卜电压的电器称为低压电gn 10. 定时器的讣时过程采用it 间脉冲让数的方式，苴时基（分辨率）分別为ImsJOms 和100ms 三种o计数器具有加计数器、减il 数器和加减计数器三种类型S7-200系列PLC 指令系统的数据寻址方式有立即寻址、直接寻址和间接寻址3大类。
S7-200系列PLC 的存储单元有位、主卫、字和双字四种编址方式。
plc 的执行程序的过程分为三个阶段，即输入采样阶段,程序执行阶段,输出刷新阶• T0XR 三种类型。
和 SCRE三个指令。
1. S7-200型PLC 的定时器包括 TON2. 顺序控制继电器指令包括.3. pic 软件系统有系统程序 和用户程序两大部分。
4. pic 的开关输出模块有三种方式 继电器适于交直流负载，晶体管 适于直流负载，晶闸管适于交流负载。
5. pic 的指令系统中可分为基本指令 和功能指令・6. 写出s7-200plc 内部元件字母的含义 1（）,Q （ ）,M （C （ ）, HC （ ）, AC （ SCRTON SCRT),SM( ),S (),T(1112. 13 14.坠 泄时器：计数器：高速il 数器:ANbit (二•选择题卜•列那项属于双字寻址（D ）。
Qffl B ・ VIO C. IBOSM 是哪个存储器的标识符。
plc考试题库及答案s7-200
plc考试题库及答案s7-2001. PLC S7-200 编程语言中，哪个指令用于读取输入信号？A. LDB. LDNC. LDID. LRE答案：A2. 在S7-200 PLC中，如何表示一个位的输出？A. Q0.0B. M0.0C. I0.0D. T0.0答案：A3. S7-200 PLC的定时器指令中，TONR和TON有什么区别？A. TONR是实时时钟定时器，TON是内部定时器B. TONR是内部定时器，TON是实时时钟定时器C. 两者都是内部定时器D. 两者都是实时时钟定时器答案：B4. 在S7-200 PLC中，如何实现一个简单的启动/停止控制？A. 使用一个按钮来控制M0.0的置位和复位B. 使用两个按钮分别控制M0.0的置位和复位C. 使用一个按钮来控制Q0.0的置位和复位D. 使用两个按钮分别控制Q0.0的置位和复位答案：B5. S7-200 PLC中，如何使用一个计时器来实现一个延时启动？A. 使用TON指令，设置PT为所需的延时时间B. 使用TONR指令，设置PT为所需的延时时间C. 使用CTU指令，设置CNT为所需的延时时间D. 使用CTD指令，设置CNT为所需的延时时间答案：A6. 在S7-200 PLC程序中，如何实现一个简单的计数器功能？A. 使用CTU指令B. 使用CTD指令C. 使用CTU和CTD指令D. 使用S7-200的内部计数器答案：A7. S7-200 PLC中，如何表示一个16位的输入？A. I0.0B. I0C. Q0.0D. Q0答案：B8. 在S7-200 PLC中，如何实现一个简单的顺序控制？A. 使用S7-200的顺序控制指令B. 使用梯形图逻辑C. 使用功能块D. 使用数据块答案：B9. S7-200 PLC中，如何表示一个16位的输出？A. Q0.0B. Q0C. M0.0D. M0答案：B10. 在S7-200 PLC中，如何实现一个简单的数据比较？A. 使用CMP指令B. 使用CTU指令C. 使用CTD指令D. 使用TON指令答案：A。
PLCS200例题
东训PLC培训中心例题（西门子200）一基本指令类1.起保停：I0.0接通I0.1断开Q0.0输出，I0.1接通时，Q0.0关断输出，即I0.0为启动按钮I0.1为停止按钮Q0.0为输出；2.正反转控制：有一正转启动按钮I0.0，一反转启动按钮I0.1，一停止按钮I0.2，正转输出Q0.0，反转输出Q0.1，要互锁；3.单按钮控制：利用一个按钮控制电机的启动与停止，I0.0第一次接通时Q0.0输出，电机运转，I0.0第二次接通时Q0.0关断输出，电机停止；4.混合控制：一台电机即可点动控制，也可以长动控制，I0.0为点动按钮I0.1为长动的启动按钮I0.2为长动的停止按钮Q0.0为输出点控制电机运转，两种控制方式之间要有互锁；5.连锁控制：某设备由两人操作，甲按了启动按钮I0.0，乙按了启动按钮I0.1后Q0.0输出设备才可以启动，两按钮不要求同时按，按钮了停止按钮I0.2后设备停止。
6.顺序控制:每按一次启动按钮启动一台电机，每按一次停止按钮，停掉最后启动的那台电机，按下紧急停止按钮，停止所有的电机，I0.0为启动按钮I0.1为停止按钮I0.2为紧急停止按钮Q0.0----Q0.3为电机控制的输出点；7.正反转：按下启动按钮I0.0电机正转，机床正向移动，当撞到正向限位开关I0.2时，电机停止，接着反转启动，机床反向移动，当机床撞到反向限位开关I0.3时，电机停止，又正转运行，如此循环，当按下停止按钮I0.1后机床不会马上停止，而是反转到位后才停止，Q0.0为正转输出Q0.1为反转输出；8.两灯交替闪烁：当按下启动按钮I0.0，Q0.0亮一秒后灭，Q0.1亮2秒，如此循环，当按下停止按钮I0.1，输出停止；9.小功率电机的星三角控制：一个启动按钮I0.0，一个停止按钮I0.1，一个主输出Q0.0，星形输出Q0.1，三角输出Q0.2，用一个定时器，要互锁；10.大功率电机的星三角控制：一个启动按钮I0.0，一个停止按钮I0.1，一个主输出Q0.0，星形输出Q0.1，三角输出Q0.2，用两个定时器，一个启动延时用，一个是星形转三角时延时0.2秒用，要加互锁；11.延时启动延时停止：按下启动按钮I0.0延时3秒电机启动，按下停止按钮I0.1延时5秒电机停止，电机控制输出点为Q0.0；12.延时自动关断：按下启动按钮I0.0，Q0.0输出，30秒后Q0.0输出停止，任意时刻按下停止按钮I0.1，Q0.0立即停止输出；13.五台电机顺序启动逆序停止:按下启动按钮I0.0，第一台电机启动Q0.0输出，每过5秒启动一台电机，直至五台电机全部启动，当按下停止按钮I0.1，停掉最后启动的那台电机，每过5秒停止一台，直至五台电机全部停止，任意时刻按下停止按钮都可以停掉最后启动的那台电机；14.控制方式选择：有一个选择按钮I0.0，按一下时电机可点动控制，按5秒时为长动控制，按10秒时为启动后延时自动停止，I0.1为启动按钮，I0.2为停止按钮，Q0.0为输出控制点，切换选择方式时Q0.0必须是输出0；15.做一个计时程序：统计设备的运行时间，能显示时，分，秒，用计数器做；16.做自动正反转：按下启动按钮I0.0，电机正转运行，2分钟后停止2秒，后反转2分钟停2秒，如此循环，按下停止按钮I0.1后电机停止运转，Q0.0为正转输出，Q0.1为反转输出；17.计数程序：例如有一台冲床在冲垫片，要对所冲的垫片进行计数，即冲床的滑块下滑一次，接近感应开关动作，计数器计数，计够数后自动停机，要冲下一批产品时，必须对计数器进行复位;18.用计数器配合定时器使用：例如机床运行500小时后需更换某个易损零件或换机油等，这时某个指示灯点亮，或触摸屏给出一条提示，但我们所用的定时器的定时时长是有限的，最长也不到一小时，所以要配合计数器使用即可解决此问题；19.顺序控制：一台气缸控制的机械手有上，下，左，右，夹紧和松开6个动作，这6个动作的执行是顺序执行的，程序要有手动调试模式，半自动模式和全自动模式，回原点模式，输入分配;I0.0启动按钮，I0.1停止按钮，I0.2回原点模式选择，I0.3手动模式，I0.4半自动模式，I0.5全自动模式，I0.6上限位，I0.7下限位，I1.0左限位，I1.1右限位，I1.2夹紧，I1.3松开，I1.4手动上移，I1.5手动下移，I1.6左行，I1.7右行，I2.0夹紧，I2.1松开，输出分配：Q0.0上移，Q0.1下移，Q0.2左行，Q0.3右行，Q0.4夹紧，Q0.5松开；20.顺序控制的分支与汇合：例如排钻有4个机头，可同时钻4个孔，设备面板上有4个选择开关，某个机头使用与否可以选择，每个机头都有上下两个限位开关，当工作平台到位后，所选择的排钻下行钻孔，撞到下限位开关后上行，碰到上限位开关后停止，若有某个机头的上限位开关没动作，设备的工作平台就不能移动，输入输出可自行设计分配；二．功能指令类21.传送指令应用：例如有8个按钮（IB0）点动控制8台电机(QB0);22.传送指令应用：例如某设备可做两种型号的产品，有一个选择开关I0.0进行切换选择，当I0.0接通时做大型号的产品，按下启动按钮I0.1后Q0.0输出10秒自动停止，当I0.0关断是做小型号的产品，按下启动按钮I0.1后Q0.0输出5秒自动停止；23.块传送指令应用:做不同型号的产品要调不同的参数，每组有3个参数，例如灌注机灌注不同的产品，温度和压力不同，灌注时间也不一样，选择某个型号要调用对应的那组参数，I0.0为小型号选择按钮，I0.1为中型号选择按钮，I0.2为大型号选择按钮；24.比较指令应用：8个按钮对应8个输出点，输入与输出相对应，按了某个按钮后对应的那个输出点输出，其他点为0；25. 比较指令应用：温度低于15度时亮黄灯（Q0.0）,温度高于35度时亮红灯（Q0.1）,其他情况亮绿灯（Q0.2）;26. 比较指令应用:5灯顺序点亮，每个灯亮2秒，按下启动按钮I0.0第一个灯亮1秒时第二个灯亮，在第二秒时第一个灯灭第三个灯亮，如此循环，按下停止按钮所有的灯都不亮；27.数学运算指令应用：计数25.5乘以14.6再除以79再加上465等于多少；28. 数学运算指令应用：一个圆的直径是100毫米，要切一个最大的正方形，求正方形的边长；29.逻辑运算指令应用:有6个按钮（I0.0---I0.5）点动控制6个输出点（Q0.0---Q0.5），还有一起保停控制，启动按钮I0.6，停止按钮I0.7，输出Q0.6；30. 逻辑运算指令应用:8个按钮点动控制对应8个输出点，但是这8个按钮有接常开有接常闭；31.指针应用：例如一条做鞋底的生产线要生产10种型号的产品，每种型号有3个模具，由灌注机对模具进行注料，不同型号的模具其灌注时间不同，I0.0为模具感应开关，Q0.0为注料电磁阀，即I0.0感应到有模具时，Q0.0输出已设定好的一段时间停止。
S7—200PLC编程例题
上机实验题: 1、I0.0接通，Q0.0亮2秒，暗1秒，不断闪烁；I0.1接通， Q0.0熄灭。 2、I0.0接通奇数次，Q0.0； I0.0接通偶数次，Q0.0熄灭。 3、I0.0接通，Q0.0～ Q0.3，轮流亮1秒， 不断循环点亮； I0.1接通，所有输出无。 4、I0.0接通一次， Q0.0亮，接通二次； Q0.0熄灭， Q0.1亮， 再接通以重复上述过程。 10/12日上机实验题: I0.0～ I0.2各接一个常开按钮， Q0.0～ Q0.2各接一个指示 灯。 I0.0接通，Q0.0～ Q0.3，轮流亮1秒， 不断循环点亮； I0.1接通， Q0.2亮1秒，暗1秒闪烁3次，接着是Q0.1亮1秒， 暗1秒闪烁3次，再是Q0.0亮1秒，暗1秒闪烁3次，如此不断 循环。 I0.0、 I0.1先接通有效， I0.2接通，所有输出无。
例题：交流异步电动机Y—△控制
控制要求： 按下启动按钮SB1，电动机Y启动，5秒后，电动机进入△运行；按下停止按 钮SB2，电动机停止转动。如果电动机Y启动6秒后还没有进入△运行（KM △接触器没有吸合），则自动停止转动，并且报警灯亮1秒暗1秒为断闪烁。
输入输出端口配置
输入设备 输入端口号
输出设备 L1灯（KM） L2灯（KMY） L3灯（KM △ ） L4灯（报警灯）
控制要求： 按启动按钮后， 红绿灯连续循环， 按停止按钮SB2 红绿灯立即停止， 当再按启动按钮 SB1红绿灯重新 运行。
输入输出端口配置
输入设备 输入端口号
输出设备
输出端口号
南北红灯
东西绿灯 东西黄灯 东西红灯
Q0.0
Q0.1 Q0.2 Q0.3
启动按钮SB1
停止按钮SB2
I0.0
I0.1
PLCs7-200编程考核带答案
17 1班过程考核题目1、某地铁内设备间开启共有两种方式：站务员A和厂商管理员B同时按下按钮，则门被打开；站长C按下按钮10S后，门也可以被打开。
根据此任务，设计PLC控制程序。
列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。
2、设计车站某电梯的PLC控制程序，要求：当按下D按钮后，扶梯下行，且手松开后能保持下行，按下E按钮后，电梯上行，且手松开后能保持上行。
根据此任务，设计PLC控制程序。
列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。
3、天津地铁15周年纪念活动特举行知识抢答比赛，任务要求是设计一个可用于三个选手比赛的抢答器。
根据此任务，设计PLC控制程序。
列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。
4、用一个按钮F来控制某地铁车站的三个照明灯GHI，任务要求是：当GHI三个灯都是灭的状态下，第一次按下F，则G灯亮。
按第二下F时后，GH两个灯都亮。
按第三下F时后，GHI三个灯都亮。
按第四下F时后，GHI三个灯都灭。
按第五下F时后，重复执行以上动作。
根据此任务，设计PLC控制程序。
列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。
5、利用置位和复位指令设计程序，要求如下：按下按钮J，8S后指示灯K亮。
按下按钮K，6S后指示灯K灭。
根据此任务，设计PLC控制程序。
列出I/O 表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。
6、利用上升沿触发和下降沿触发指令设计家用车库门的PLC控制程序，满足以下要求：当车到达车库前，车库门自动打开，达到上限后停止。
当车离开车库后车库门自动关闭，达到下限后停止。
根据此任务，设计PLC控制程序。
列出I/O表，并在STEP7上编写梯形图，调试程序，并根据实验现象解释其程序设计原理。
7、当VB1的值等于6时，灯I亮，当VB1的值不等于6时，灯L亮。
西门子S7-200PLC试题及答案
西门子S7-200PLC试题(1)一、填空题（20分）1．S7-200系列PLC的数据存储区分两大部分，是与。
2．高速计数器HC的寻址格式是。
3．S7-200型PLC的定时器包括、、三种类型。
4．S7-200系列PLC的与两个输出端子,除正常使用外，还可利用PLC 的高速输出功能产生PTO与PWM输出。
5．定时器预设值PT采用的寻址方式为。
6．在PLC运行的第一个扫描周期为ON的特殊存储器位是。
7．S7-200系列PLC共有个高速计数器，其中只有1种工作模式的是。
8．定时器的两个变量是和。
9．PLC中输入接口电路的类型有和两种。
10．I/O总点数是指和的数量。
11．具有自己的CPU和系统的模块称为。
12．EM231模拟量输入模块的输入类型为。
二、选择题（40分）1．下列那项属于双字寻址（）。
A．QW1 B．V10 C．IB0 D．MD282．只能使用字寻址方式来存取信息的寄存器是（）。
A．S B．I C．HC D．AI3．SM是哪个存储器的标识符。
（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器4．CPU214型PLC本机I/O点数为（）。
A．14/10 B．8/16 C．24/16 D．14/165．CPU214 型PLC有几个通讯端口（）。
A．2个B．1个C．3个D．4个6．HSC1的控制寄存器是（）。
A．SMW137 B．SMB57 C．SMB47 D．SMW1477．指令的脉宽值设定寄存器是（）。
A．SMW80 B．SMW78 C．SMW68 D．SMW708．顺序控制段开始指令的操作码是（）。
A．SCR B．SCRP C．SCRE D．SCRT9．S7-200系列PLC继电器输出时的每点电流值为（）。
A．1A B．2A C．3A D．4A10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。
A．T B．M C．AQ D．AC11．PLC的系统程序不包括（）。
第二章 功能指令实例分析(S7-200系列PLC)
16#1234 ，VW200
VW200 202 204 206 208
0006 0002 5431 8942 * * * *
TL（最大填表数） TL最大=100 EC（实际填表数）
16#1234
将字填充到原表最后一个数据 的后面， EC+1 EC
FILL
IN，OUT， N
用输入值（IN）填充从输出单元（OUT）开始的N个字的内容。
I1.2
+0 10 IN N
FILL_N
EN
ENO
OUT VW400
LD FILL 0 VW400 0
I1.2 0, VW400, 10
VW402 0
VW418 0
执行FILL指令后，VW400~VW418的区域被清零。
NETWORK1 LD I0.0 FILL +0, VW100, 128
指令执行结果：从VW100开始的256个字节 （VW100～VW354）的存储单元全部清零。
LD +I
I0.0 AC1，AC0
MUL
AC1，VD100
DIV
VW120，VD200
IN1与OUT不是同 一地址单元
MOV＿R /R VD300，VD400 VD130，VD400
加法、减法、 乘法指令遇 到上述情况， 也可作类似 的处理。
例题2-14 ：四则运算指令的使用举例
60
பைடு நூலகம்
例题2-18： ATT
2
1
循环指令示例
例题2-5 ：跳转指令示例。
图中当I0.0为ON时，I0.0的常开触点接通，即JMP1条件满足，程序跳转 执行LBL标号1以后的指令，而在JMP1和LBL1之间的指令一概不执行， 在这个过程中，即使I0.1接通Q0.1也不会有输出；此时I0.0的常闭触点断 开，不执行JMP2，所以I0.2接通，Q0.2有输出。当I0.0断开时，则其常 开触点I0.0断开，其常闭触点接通，此时不执行JMP1，而执行JMP2，所 以I0.1接通，Q0.1有输出，而I0.2即使接通，Q0.2也没有输出。
S7-200系列PLC的基本指令应用举例
7.3节重点介绍延时电路、二分频电路和报警电路的典型应用。希望 通过典型电路的编程学习，使大家掌握S7-200PLC的编程方法。
可编程控制器
S7-200系列PLC的基本指令应用举例
1.1 延时电路
1．延时脉冲产生电路
控制要求：输入信号I0.0满足（ON）后，停一段时间后产 生一个脉冲。该电路常用于获取启动或开关信号。
I0.0
M0.0
P ( ) 过程工作：
利用脉冲指令在I0.0的上升沿产生一
M0.0
Q0.0
M0.1
()
个计时启动脉冲，接下来就是自锁回路。
4．脉冲宽度可控电路
作用：输入信号宽度不规范的情况下，该指令可调节脉冲宽。 注意：如果输入信号的两个上升沿之间的距离小于该脉冲宽度， 则忽略输入信号的第二个上升沿。
应用举例
M0.0 T42 I0.0
M0.0
(
)
M0.0
T42
IN
TON
+20 PT
MO.O T42
Q0.0
(
)
LD M0.0 AN T42 O I0.0 = M0.0 LD M0.0 TON T42,+20 LD M0.0 AN T42
M0.2
Q0.0 ()
此第接之3通行前。时并t，4未时内得刻部电，辅，输助其出继对Q电0应.器0的再M常次0.开2失条触电件点，满处等足于 断得等开电，状。循态M环0。片.2因对复此应。，的输扫常出描闭正程触好序点是至断输第开入3。信行执号时行的，内
第四章S7-200PLC功能指令二例题
第四章S7-200PLC功能指令主讲：李宏伟4：子程序及应用5：中断程序及应用6：高速计数器功能及应用7：高速脉冲输出功能及应用例：带参数的子程序调用如下所示。
注释：Micro/WIN保留L内存的最上方的4个字节（LB60-LB63），用于调用参数数据。
// L内存被用于保存布尔输入参数状态，// 此类参数在LAD和FBD中被显示为使能位输入。
// 从而允许本网络在LAD、FBD和STL编辑器中显示。
七、子程序应用举例例1：用两个子程序分别控制两台电动机的启停，主程序中调用子程序实现控制。
SBR0方案一：无参数传递OB1SBR1OB1方案二：带参数传递LD I0.0= L60.0LD I0.1= L63.7LD I0.2= L63.6LD L60.0CALL SBR_0:SBR0, L63.7, L63.6, Q0.0LD I1.0= L60.0LD I1.1= L63.7LD I1.2= L63.6LD L60.0CALL SBR_0:SBR0, L63.7, L63.6, Q1.0方案二：带参数传递SBR0LD #启动:L0.0O #电机:L0.2AN #停止:L0.1= #电机:L0.2例2：设计一记录设备运行时间的子程序，符号名为“运行时间”。
设备运行时I0.0为ON，用I0.0的常开触点调用子程序。
OB1SBR0四、中断应用举例例1：利用定时中断指令实现对模拟量的等间隔采样OB1：LD SM0.1CALL SBR_0:SBR0 SBR0：LD SM0.0MOVB 100, SMB34ATCH INT_0:INT0, 10ENIINT0：LD SM0.0MOVW AIW4, VW100例2：在I0.0的上升沿通过中断使Q0.0立即置位；在I0.1的下降沿通过中断使Q0.0立即复位。
//主程序OB1LD SM0.1 //第一次扫描时ATCH INT_0，0 //I0.0上升沿执行0号中断程序ATCH INT_1，3 //I0.1下降沿执行1号中断程序ENI //允许全局中断//中断程序0（INT_0）LD SM0.0 //常ONSI Q0.0，1 //使Q0.0立即置位//中断程序1（INT_1）LD SM0.0RI Q0.0，1 //使Q0.0立即复位例3：定时中断的定时时间最长为255ms，如何用定时中断1实现周期为2s的高精度定时？//主程序OB1LD SM0.1 //第一次扫描时MOVB 0，VB10 //中断次数计数器清零MOVB 250，SMB34 //设定中断0时间间隔为250ms ATCH INT_0,10 //指定定时中断0执行0号中断程序ENI //允许全局中断//中断程序0（INT_0），每隔250ms中断一次LD SM0.0 //常ONINCB VB10 //中断次数计数器加1LDB= 8，VB10 //比较，如果中断8次（2s）MOVB 0，VB10 //中断次数计数器清零INCB QB0 //每2s将QB0加1例4：出现事故时，I0.0的上升沿产生中断，使输出Q1.0立即置位，同时将事故发生的日期和时间保存在VB10~VB17中。
s7-200指令应用实例
1.梯形图语言中的语法规定 （1）程序应按自上而下，从左至右的顺序编写。 （2）同一操作数的输出线圈在一个程序中不能使用两次，不同操作数的输出线圈可以并行输出。如图所示。
（3）线圈不能直接与左母线相连。如果需要，可以通过特殊内部标志位存储器SM0.0（该位始终为1）来连接，如图所示。
3. 定时器指令工作原理
（1）通电延时定时器（TON）指令工作原理。程序及时序分析如图4-45所示。
LD I0.0 TON T37，100 LD T37 = Q0.0
（2）记忆型通电延时定时器（TONR）指令工作原理
LD I0.0 TONR T3，100 LD I0.1 R T3，1 LD T3 = Q0.0
3. 尽量减少可编程控制器的输入信号和输出信号 可编程控制器的价格与I/O点数有关，因此减少I/O点数是降低硬件费用的主要措施。如果几个输入器件触点的串并联电路总是作为一个整体出现，可以将他们作为可编程控制器的一个输入信号，只占可编程控制器的一个输入点。如果某器件的触点只用一次并且与PLC输出端的负载串联，不必将它们作为PLC的输入信号，可以将它们放在PLC外部的输出回路，与外部负载串联。
I0.0
I0.1
Q0.0
输入映像寄存器
起动
停止
I0.0
I0.1
Q0.0
输出映像寄存器
0
1
OFF
OFF
OFF
OFF
OFF
0
LD I0.0 O Q0.0 AN I0.1 = Q0.0
CPU224
I0.0
I0.1
1M
2M
L+
DC24V
1L
Q0.0
西门子S7-200 PLC指令简介及实例分析
数据处理、运算指令及应用本章要点● 数据传送、字节交换、字节立即读写、移位、转换指令的介绍、应用及实训 ● 算术运算、逻辑运算、递增/递减指令的介绍、应用及实训● 表的定义、填表指令、表取数指令、填充指令、表查找指令的介绍5.1 数据处理指令5.1.1 数据传送指令1. 字节、字、双字、实数单个数据传送指令MOV数据传送指令MOV ，用来传送单个的字节、字、双字、实数。
指令格式及功能如表5-1所示。
表5-1单个数据传送指令MOV 指令格式使ENO = 0即使能输出断开的错误条件是：SM4.3（运行时间），0006（间接寻址错误）。
【例5-1】将变量存储器VW10中内容送到VW100中。
程序如图5-1所示。
LD I0.1MOVW VW10, VW100图5-1 例5-1题图LADSTL MOVB IN ，OUT MOVW IN ，OUTMOVD IN ，OUTMOVR IN ，OUT 操作数及数据类型IN ：VB, IB, QB, MB, SB, SMB, LB, AC, 常量 OUT ：VB, IB, QB, MB, SB, SMB, LB, ACIN ：VW, IW, QW, MW, SW, SMW, LW, T, C, AIW, 常量, ACOUT ：VW, T, C, IW, QW, SW, MW, SMW, LW, AC, AQWIN ：VD, ID, QD, MD, SD, SMD, LD, HC, AC, 常量 OUT ：VD, ID, QD, MD, SD, SMD, LD, AC IN ：VD, ID, QD, MD,SD, SMD, LD, AC, 常量 OUT ：VD, ID, QD, MD,SD, SMD, LD, AC字节字、整数双字、双整数实数功能 使能输入有效时，即EN=1时，将一个输入IN 的字节、字/整数、双字/双整数或实数送到OUT 指定的存储器输出。
在传送过程中不改变数据的大小。
第5章S7-200PLC的指令系统-1
V0.0 VB0 VW0
BOOL BYTE WORD，INT
VD0
DWORD,DINT， REAL
2. 数据长度与数值范围
S7-200系列PLC的数据类型可以是字符串、 布尔型（0或1）、整数型和实数型（浮点数）。
布尔型数据指字节型无符号整数；整数型数包括
任何程序（主程序、子程序和中断程序）访问。 而局部变量只是局部有效，即变量只能在特定的 程序中使用。
（4） 局部变量存储器L
局部变量存储器L的地址格式：
位地址：L[字节地址]. [位地址]
如L1.5 字节、字、双字地址: L[数据长度] [起始位字节地址] 如LB21、LW44、LD55
（4） 局部变量存储器L
SM0.5 —周期为1秒钟，占空比为50％的时钟脉冲。
（7） 定时器存储器T
PLC所提供的定时器作用相当于继电器控制系 统中的时间继电器。每个定时器可提供无数对 常开和常闭触点供编程使用。其设定时间通常 由程序设置。 地址格式：T[定时器号] 如T37
有效地址范围：T（0～255）
16位符号整数（INT）和32位符号整数（DINT）。
2. 数据长度与数值范围
3. 常数
S7-200的许多指令中常会使用常数。常数的数
据长度可以是字节、字和双字。CPU以二进制的
形式存储常数，书写常数可以用二进制、十进 制、十六进制、ASCII码或实数等多种形式。书 写格式如下：
3. 常数
十进制常数：179 ； 十六进制常数：16#B3 ；
（2） 内部标志位存储器M
CPU224内部标志位存储器（M）的有效地址范 围：
M（0.0 ～31.7）
S7-200 PLC编程及应用习题参考答案
1．填空1）输出指令（对应于梯形图中的线圈）不能用于过程映像输入寄存器。
2）SM 在首次扫描时为ON，一直为 ON 。
3）每一位BCD码用_4_位二进制数来表示，其取值范围为二进制数2#0000_～2#_1001_。
4）二进制数2#0100 0001 1000 0101对应的十六进制数是_16#4185_，对应的十进制数是_16773_，绝对值与它相同的负数的补码是2#_1011 1110 0111 1011_。
5）BCD码2#0100 0001 1000 0101对应的十进制数是_4185_。
6）接通延时定时器TON的使能（IN）输入电路接通时开始定时，当前值大于等于预设值时其定时器位变为 ON ，梯形图中其常开触点接通，常闭触点断开。
7）接通延时定时器TON的使能输入电路断开时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。
8）有记忆接通延时定时器TONR的使能输入电路接通时开始定时，使能输入电路断开时，当前值保持不变。
使能输入电路再次接通时继续定时。
必须用复位指令来复位TONR。
9）断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 ON ，当前值被清零。
使能输入电路断开时，当前值从0开始增大。
当前值等于预设值时，输出位变为 OFF ，梯形图中其常开触点断开，常闭触点接通，当前值保持不变。
10）若加计数器的计数输入电路CU 由断开变为接通、复位输入电路R 断开，计数器的当前值加1。
当前值大于等于预设值PV时，梯形图中其常开触点接通，常闭触点断开。
复位输入电路接通时，计数器被复位，复位后其常开触点断开，常闭触点接通，当前值为 0 。
3．-914．16#5．无符号数。
6．VB20和VB21，VB207．VW20和VW22，VB20~VB23，VW22，VB208．十进制小数9．字符的个数10．3212．4个，8、16、32位13．程序组织单元，主程序、子程序、中断程序14．AIW215．VB100的地址，地址指针VD120所指的存储单元中的数16．在程序中修改操作数的地址，用于间接寻址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T35延时T1=10s，T36延时T2=20s，总计延时T=T1+T2=30s。 由此可见，n个定时器的串级组合，可扩大延时范围为： T=T1+T2+……+Tn
2、计数器的串级组合应用
C1的设定值为1000，C2的 设定位为2000，当达到C2
的设定位时，对输入脉冲
I0.0的计数次数已达到 1000×2000=2000000。
始等待8秒后，再自动进入关门过程，以保证人员安全 通过。
2、自动门控制的PLC硬件设计
3、自动门控制的软件设计
自动门的 软件设计，主要 根据SA1选择开 关来进行，分为
手动和自动，如
右图所示，其中 定时器的时间可 以根据实际要求 进行调整。
职业素养目标：树立用电安全意识，并能从电气控制系
统的发展轨迹看待PLC在实际工程中的应用背景。
1、项目背景与控制要求
门内光电探测开关K1
门外光电探测开关K2 开门到位限位开关SQ1
关门到限位开关SQ2
开门执行机构KM1（使 电动机正转） 关门执行机构KM2（使 电动机反转）
自动门控制要求
（1）当有人由内到外或由外到内通过光电检测开关K1 或K2时，开门执行机构KM1动作，电动机正转，到达 开门限位开关SQ1位置时，电机停止运行。 （2）自动门在开门位置停留8秒后，自动进入关门过程，
例2：已知下图中I0.1的波形，画出M1.0的波形。
例3：已知下图中的语句表程序，画出对应的梯形图。
例4：单按钮启动/停止控制。
假定启动/停止的输入信号已连接到输入点I0.0，并通过
输出点Q0.0连接到1台电气设备上。操作方法是：按一下该按 钮，输入的是启动信号，再按一下该按钮，输入的则是停止 信号……，即单数次为启动信号，双数次为停止信号。
例5：简易三组抢答器控制设计。
控制要求：每组一个按钮SB1、 SB2、 SB3，先按下 为ON并自锁且相应的指示灯亮，此时，其他选手按钮不起
作用，另设按钮SB4为复位按钮，按下后复位系统，重新进
行新的抢答。
1、功能分析 2、I/O分配
I/O分配：
I0.0：SB1 I0.1：SB2 Q0.0：L1 Q0.1：L2
关门执行机构KM2被起动，电动机反转，当门移动到关
门限位开关SQ2位置时，电机停止运行。
自动门控制要求
（3）在关门过程中，当有人员由外到内或由内到外通 过光电检测开关K2或K1时，应立即停止关门，并自动 进入开门程序。 （4）在门打开后的8秒等待时间内，若有人员由外至内
或由内至外通过光电检测开关K2或K1时，必须重新开
自动门开关控制项目的学习目标如下： 知识目标：熟悉PLC的性能规格、结构类型及控制功能；
掌握PLC的基本组成及工作原理；掌握S7-200 PLC的外部 结构和简单指令。
技能目标：能对S7-200进行简单接线、编程与调试；能
熟练掌握STEP7-Micro/WIN编程软件的安装过程；能进行 PLC的简单输入输出接线，并运用位逻辑和定时器指令解 决简单电气控制项目。
3、定时器与计数器的串级组合应用
T34的延时范围为10s， M0.0每10s接通1次，作 为C10的计数脉冲，当 达到C10的设定值2000
时，己实现2000×10s
＝20000s的延时。
4、应用举例
例7：顺序延时接通控制。
例8：顺序循环延时接通控制。
例9：电动机正反转循环控制
项目一 自动门开关控制
3、PLC选型及接线
I0.2：SB3
I0.3：SB4
Q0.2：L3
4、编程、下载及调试
Q0.1 Q0.2
Q0.0
Q0.2
Q0.0
Q0.1
？
6、应用举例
例6：振荡器的设计是经常用到的，例如控制一个指示灯
的闪烁。现在用2个定时器组成一个振荡器，振荡器的时序 图及程序设计如下图所示。
三. 定时器/计数器应用及扩展
第三章 S7-200PLC基本指令
主讲：李宏伟
例1：电机直接启动停车控制
FR
继电接触器控制电路
I/O分配：
L1 QS FU1 FU2 FR KM FR 3 SB2 PE M 3~ KM KM SB1 L2 L3
1L 1M
KM Q0.0 Q0.1 Q0.2 Q0.3 I0.0 I0.1 I0.2 I0.3
I0.0：停车 I0.1：启动 Q0.1：KM
SB1
SB2
梯形图程序：
I0.1 Q0.1 I0.0 Q0.1
PLC的端子接线方式又决定编程语言
I0.1
I0.0 Q0.1
FR KM Q0.0 Q0.1 Q0.2 Q0.3 I0.0 I0.1 I0.2 I0.3
Q0.1
1L 1M
停止优先
SB1
SB2
启动优先
