废纸打包机液压系统的制作技术
打包机液压打包机30吨设备工艺原理
打包机液压打包机30吨设备工艺原理
打包机是一种常用于将物品捆扎成紧密的包裹的机械设备，通常用
于回收、再利用或运输一些松散的物品。
随着近年来物流行业的发展，尤其是电商的兴起，打包机的市场需求量不断增加。
液压打包机是其
中常见的一种，下面将介绍其30吨设备工艺原理。
设备组成
液压打包机主要由以下部分组成：
1.液压系统
2.电气控制系统
3.机械结构系统
4.压力传感器
其中，液压系统是打包机最为重要的组成部分，因为它负责提供机
械压力。
电气控制系统用于控制打包机的工作状态，如按键控制和自
动控制。
机械结构系统则包括主体结构和压紧系统，主体结构负责接
受和承受压力，压紧系统用于调节压力。
压力传感器则用于测量打包
机的压力大小。
工作原理
液压打包机的工作原理是利用液压系统提供的高压油来驱动活塞向
下压紧被打包的物品，实现捆绑物品的目的。
具体步骤如下：。

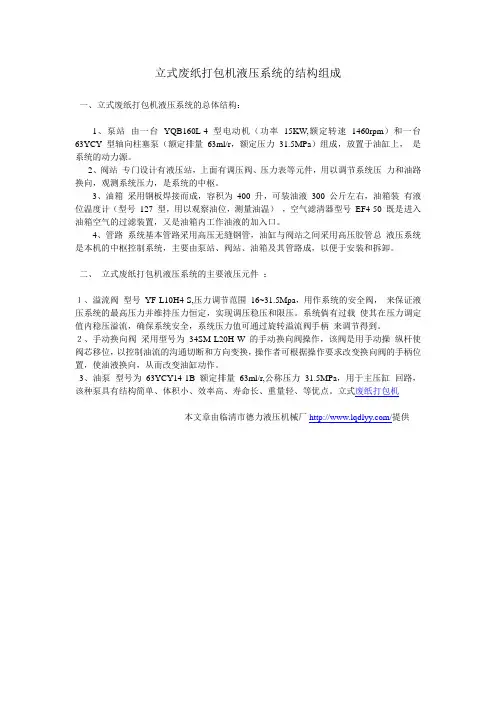

立式废纸打包机液压系统的结构组成
立式废纸打包机液压系统的结构组成
一、立式废纸打包机液压系统的总体结构：
1、泵站由一台YQB160L-4 型电动机（功率15KW,额定转速1460rpm）和一台63YCY 型轴向柱塞泵（额定排量63ml/r，额定压力31.5MPa）组成，放置于油缸上，是系统的动力源。
2、阀站专门设计有液压站，上面有调压阀、压力表等元件，用以调节系统压力和油路换向，观测系统压力，是系统的中枢。
3、油箱采用钢板焊接而成，容积为400 升，可装油液300 公斤左右，油箱装有液位温度计（型号127 型，用以观察油位，测量油温），空气滤清器型号EF4-50 既是进入油箱空气的过滤装置，又是油箱内工作油液的加入口。
4、管路系统基本管路采用高压无缝钢管，油缸与阀站之间采用高压胶管总液压系统是本机的中枢控制系统，主要由泵站、阀站、油箱及其管路成，以便于安装和拆卸。
二、立式废纸打包机液压系统的主要液压元件：
１、溢流阀型号YF-L10H4-S,压力调节范围16~31.5Mpa，用作系统的安全阀，来保证液压系统的最高压力并维持压力恒定，实现调压稳压和限压。
系统倘有过载使其在压力调定值内稳压溢流，确保系统安全，系统压力值可通过旋转溢流阀手柄来调节得到。
２、手动换向阀采用型号为34SM-L20H-W 的手动换向阀操作，该阀是用手动操纵杆使阀芯移位，以控制油流的沟通切断和方向变换，操作者可根据操作要求改变换向阀的手柄位置，使油液换向，从而改变油缸动作。
3、油泵型号为63YCY14-1B 额定排量63ml/r,公称压力31.5MPa，用于主压缸回路，该种泵具有结构简单、体积小、效率高、寿命长、重量轻、等优点。
立式废纸打包机
本文章由临清市德力液压机械厂/提供。
毕业设计——打包机液压系统设计
毕业设计——打包机液压系统设计打包机液压系统是通过液压能够实现打压、压缩物品的机械装置，工作原理是通过电机带动液压泵将压缩油液压缸内，使液压缸内的活塞向外移动，推动打压板向下运动，使被压实的物品从上面进入压缩室中，压缩室内物品的体积随着液压缸的压紧而不断减小，从而达到打压效果。
打包机液压系统的设计包括液压元件的选型、电动机功率的计算等多方面内容，下面就分别从这些方面进行阐述。
1. 液压缸的选型液压缸是打包机液压系统中最关键的液压元件之一，它直接影响着打包机的压缩效果和稳定性。
在选择液压缸时，应先考虑打包机需要压缩的物品的材质、重量、尺寸以及压缩的力度等因素，确定液压缸的规格。
另外，液压缸的密封性能也很重要，选择具有良好密封性能的液压缸，可以有效防止压缩室内油液渗漏，从而保证打包机的工作效率和安全性。
2. 液压泵的选型液压泵是将电机提供的动力转换为压缩油液的机械设备。
在选购液压泵时，应根据打包机的工作载荷以及输送压力来选定相应的泵型。
同时，应注意液压泵的流量、压力和功率等指标，以满足打包机的工作要求。
另外，选购液压泵时还需要考虑其耐用性和可靠性，应选择品牌知名、生产工艺先进、质量可靠的液压泵。
3. 管路及阀门的设计打包机液压系统需要通过液压管路将压缩油输送到液压缸中，因此，在设计液压管路时，需要合理确定管道的直径、弯曲角度和长度等因素，以确保液压系统的流量和压力稳定。
同时，打包机液压系统中的各种阀门（如溢流阀、安全阀、方向控制阀等）也是设计的重要组成部分。
应该根据打包机的工作流程，确立每个阀门的作用和相应参数，来制定完整的防止工作事故的防退出现指导。
4. 电动机功率的计算电动机作为打包机液压系统中的动力源，也是保证系统正常工作的重要组成部分。
在进行电动机的选型时，需要首先进行功率计算，以确保电动机具有足够的功率来满足打包机的需要。
一般而言，打包机液压系统所需的电动机功率应当根据打包速度、压缩力和缸直径等综合因素进行计算和确定。
废纸打包机说明书.
摘要：废纸打包机是使用捆扎带缠绕产品或包装件,然后收紧并将两端通过热效应熔融或使用包扣等材料连接的机器。
打包机的功用是使塑料带能紧贴于被捆扎包件表面，保证包件在运输、贮存中不因捆扎不牢而散落，同时还应捆扎整齐美观. 本设计采用五个回路,推纸回路,压纸回路,送丝回路,夹丝回路.切丝回路.废纸打包机液压系统由液压油缸、双单向节流阀、液控单向阀、电磁换向阀、减压阀、节流阀、冷却器、耐震压力表、测压软管、卸荷阀、电磁溢流阀、单向阀、叶片泵、联轴器、电机、回油过滤器、空气滤清器、液位计和油箱等组成。
其动作要求是首先推纸机构将纸推到指定位置，然后压纸机构将纸压实，随后送丝机构送丝，同时夹丝机构夹丝，将纸包裹紧，切丝机构将丝切断。
进入下个循环。
关键词：液压油缸、双单向节流阀、液控单向阀、电磁换向阀、减压阀等Abstract:Packer is the use of waste paper banding around the product or package,and then tighten up both ends and melt through the thermal effect or the use of materials such as packet buckle connected to the machine. Packer's function is to enable the plastic band can be tied closely to the surface of the package to ensure that packages in the transportation, storage is not a result of unsound and scattered Banding, banding should be attractive and tidy. Using the five-loop, push the paper loop pressure paper loop wire loop folder. Loop cut into shreds. Paper balers hydraulic system by hydraulic cylinder, dual one-way throttle valve, pilot controlled check valve, electromagnetic valve, relief valve, throttle, coolers, earthquake-resistant pressure gauge, pressure hose , unloading valves, electromagnetic relief valve, check valve, vane pump, coupling, motor, back to the oil filter, air filter, fuel tank level gauge and so on. Paper balers hydraulic action request is the first paper will be pushed to the designated location of paper, and then paper will be pressure compacted paper, and then wire agencies, and institutions folder silk, will be paper, cut wire will break. Into the next cycle.Key words:Hydraulic cylinder, dual one-way throttle valve, pilot controlled check valve, electromagnetic valve, relief valve, etc.目录引言 (1)1液压系统的技术要求和工况分析 (1)1.1技术要求 (1)1.2负载分析和运动分析 (1)2拟订液压系统原理图 (2)2.1确定供油方式 (2)2.2调速方式的选择 (2)2.3速度换位工作的选择 (2)2.4锁紧回路的选择 (2)2.5液压废纸打包机的动作要求 (3)2.6工步分析原理图的确定 (3)3液压缸的设计与计算 (5)3.1推纸和压纸液压缸设计与计算 (5)3.1.1推纸和压纸液压缸的基本计算 (5)3.1.2推纸和压纸液压缸在工作循环中各个阶段的压力和流量的计算 (6)3.1.3推纸和压纸循环各阶段功率的计算 (6)3.1.4推纸和压纸液压缸主要零部件的设计 (7)3.1.4.1缸筒的结构 (7)3.1.4.2推纸和压纸液压缸的缸筒的计算 (7)3.1.4.3推纸和压纸液压缸缸盖固定螺栓的校核 (8)3.1.4.4推纸和压纸液压缸缸筒法兰连接螺栓 (9)3.1.4.5推纸和压纸液压缸法兰与机体连接螺栓 (9)3.1.4.6活塞杆的计算 (10)3.1.4.7活塞杆稳定性的校（采用45钢） (11)3.1.5推纸和压纸液压缸的工作行程的确定 (11)3.2送丝液压缸设计与计算 (12)3.2.1送丝液压缸的基本计算 (12)3.2.2送丝液压缸的压力和流量的计算 (13)3.2.3送丝液压缸的缸筒计算 (13)3.2.3.1液压缸的壁厚和外径的计算 (13)d（材料为45钢） (14)3.2.3.2液压缸缸盖固定螺栓直径s3.2.3.3活塞杆直径的校核 (14)3.2.3.4送丝液压缸的活塞杆稳定性的校核（采用45钢） (15)3.3夹丝、切丝液压缸设计与计算 (15)3.3.1夹丝、切丝液压缸的工作压力 (15)3.3.2夹丝、切丝液压缸内径D和活塞杆直径d的确定 (15)3.3.3夹丝、切丝液压缸的压力和流量的计算 (16)3.3.4夹丝、切丝液压缸的缸筒的计算 (16)3.3.4.1液压缸的壁厚和外径的计算 (16)d（材料为45钢） (17)3.3.4.2液压缸缸盖固定螺栓直径s4确定液压泵的流量压力和泵的规格 (18)4.1液压泵的最大工作压力 (18)4.2确定液压泵的流量 (18)4.3液压泵的选定 (19)4.4电机的选定 (19)5液压阀的选择 (19)6油箱容积 (20)7液压泵站装配图 (20)8验算液压系统性能和油液温升 (21)8.1推纸、压纸缸工作时的系统性能 (21)8.2送丝缸工作时的系统性能 (23)8.3夹丝缸、切丝缸工作时的系统性能 (24)8.4改进夹丝缸、切丝缸的设计参数 (24)8.4.1计算液压缸的流量、压力和功率（回油腔的压力取0.6MPa） (25)8.4.2缸筒的计算 (25)8.5验油液温升 (26)结束语 (27)参考文献 (27)致谢 (29)引言废纸打包机是使用捆扎带缠绕产品或包装件,然后收紧并将两端通过热效应熔融或使用包扣等材料连接的机器。

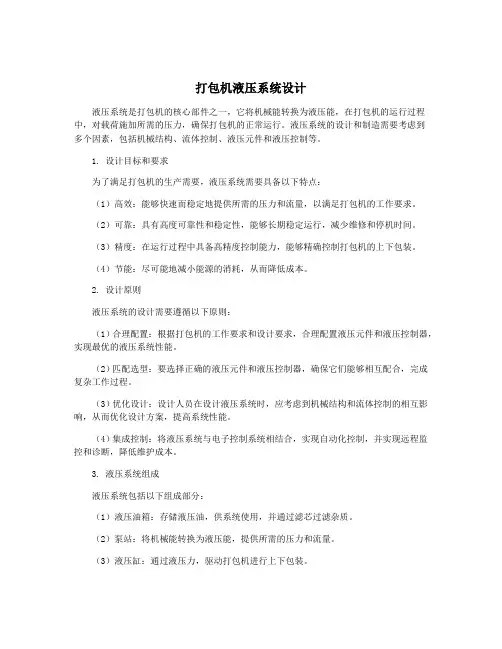

打包机液压系统设计
打包机液压系统设计液压系统是打包机的核心部件之一，它将机械能转换为液压能，在打包机的运行过程中，对载荷施加所需的压力，确保打包机的正常运行。
液压系统的设计和制造需要考虑到多个因素，包括机械结构、流体控制、液压元件和液压控制等。
1. 设计目标和要求为了满足打包机的生产需要，液压系统需要具备以下特点：（1）高效：能够快速而稳定地提供所需的压力和流量，以满足打包机的工作要求。
（2）可靠：具有高度可靠性和稳定性，能够长期稳定运行，减少维修和停机时间。
（3）精度：在运行过程中具备高精度控制能力，能够精确控制打包机的上下包装。
（4）节能：尽可能地减小能源的消耗，从而降低成本。
2. 设计原则液压系统的设计需要遵循以下原则：（1）合理配置：根据打包机的工作要求和设计要求，合理配置液压元件和液压控制器，实现最优的液压系统性能。
（2）匹配选型：要选择正确的液压元件和液压控制器，确保它们能够相互配合，完成复杂工作过程。
（3）优化设计：设计人员在设计液压系统时，应考虑到机械结构和流体控制的相互影响，从而优化设计方案，提高系统性能。
（4）集成控制：将液压系统与电子控制系统相结合，实现自动化控制，并实现远程监控和诊断，降低维护成本。
3. 液压系统组成液压系统包括以下组成部分：（1）液压油箱：存储液压油，供系统使用，并通过滤芯过滤杂质。
（2）泵站：将机械能转换为液压能，提供所需的压力和流量。
（3）液压缸：通过液压力，驱动打包机进行上下包装。
（4）液压阀门：根据工作要求控制液压油的流动和压力，包括方向阀、压力阀、流量控制阀、比例阀、逻辑阀等。
（5）油管和接头：将液压油引向各个部位，完成不同动作的控制。
（6）液压传动装置：将液压能传递到打包机的工作部位，完成上下包装操作。
（1）工作压力：根据打包机的工作要求，确定所需的液压系统压力。
（3）液压缸的直径和行程：根据机械结构和包装尺寸，确定所需的液压缸的直径和行程。
（4）液压阀门的类型和数量：根据工作要求，选择适当的液压阀门，并确定所需的数量。
液压打包机设备工艺原理
液压打包机设备工艺原理
液压打包机是一种常用的压缩设备，它可以将松散的物料压缩成固体，便于储存、运输和处理。
液压打包机的工艺原理比较简单，主要分为以下几个方面。
制袋工艺
首先，液压打包机需要使用特制的制袋机器制作出耐压、防潮的打包袋。
制袋机器通常由一台卷膜机和一个热封机组成。
卷膜机将塑料薄膜从卷筒上拉下来，经过导向轮和切割器后，将薄膜切成合适的尺寸，再送到热封机器中。
热封机器会将制袋机器中央的塑料薄膜进行加热密封，并在底部留出一个开口用于装填物料。
装袋工艺
装袋工艺是液压打包机的核心步骤，需要先将制好的袋子摆放在打包机工作台上，并调整好装袋台的高度。
然后，将填充物料倒入装袋台中，通常采用边倒边振动的方式，使松散物料尽可能地填满袋子。
在填满之后，需要将装袋台移至液压打包机压缩室进一步加压。
加压工艺
加压是液压打包机的重要环节，它可以将填充完毕的袋子进行紧密压缩，减小体积，提高运输效率。
通常采用液压油缸来实现对装载物料进行压缩。
液压油缸是一种由活塞、油管、油箱、电控等组成的液压传动装置，通过油管内的液压油来实现对活塞的驱动，从而实现装载材料的加压压缩。
脱袋工艺
脱袋是液压打包机最后一个环节，它是指将压缩好的袋子从打包机的工作台中移到储存区或者运输车辆上。
通常采用人工、机器人、或者输送带等形式进行脱袋操作。
由于袋子会被压紧，因此需要注意操作人员的安全。
综上所述，液压打包机设备工艺原理主要涉及到制袋、装袋、加压和脱袋四个步骤。
在实际生产过程中，需要注意各个步骤的顺序和操作技巧，以确保液压打包机的正常运行和安全生产。
打包机液压系统设计
XX大学课程设计（论文）200KN牧草打包机液压系统设计学院年级专业学生姓名指导教师目录第1章打包机简介............................................................. 错误!未定义书签。
第2章液压系统的设计.. (3)2.1 工况分析，确定液压系统的主要参数 (3)2.1.1 液压缸的载荷组成与计算 (3)2.1.2初选系统工作压力 (4)2.1.3计算液压缸的主要结构尺寸 (4)2.1.4 计算液压缸的实际工作压力 (5)2.1.5 计算液压缸的实际工作压力 (6)2.2 确定系统方案和拟定液压系统图 (6)2.3 液压元件的选择与设计 (7)2.3.1 液压泵的选择 (7)2.3.2 液压阀的选择 (8)2.3.3 附件的选择 (8)2.3.4 管道内径的确定 (9)2.3.5 确定油箱的有效容积 (10)第3章总结...................................................................... 1错误!未定义书签。
第1章打包机简介打包机又称捆包机或捆扎机，是使用捆扎带缠绕产品或包装件,然后收紧并将两端通过热效应熔融或使用包扣等材料连接的机器。
打包机的功用是使塑料带能紧贴于被捆扎包件表面，保证包件在运输、贮存中不因捆扎不牢而散落，同时还应捆扎整齐美观。
分类：1.按用途分：废纸打包机、金属打包机、秸秆打包机、棉花打包机、塑料打包机等2.按性能分:自动打包机、半自动打包机、手动打包机等3.按机理分：无人化打包机，全自动水平式打包机，全自动穿剑式打包机，全自动加压穿剑式打包机，全自动加压式打包机，手提式打包机等。
常见的打包机类别特点：1 手动打包机：使用手动操作，分体式工具，手动拉紧器（STTMR）配合手动咬扣器（STTR）使用。
适用行业：钢管、钢卷、线材、裁剪分条等圆形或不规则平面包装。
废纸液压打包机解析
废纸液压打包机简析一、分析在卧式废纸打包机中比例阀应用的一些优点比例阀是新发展的一种液压元件。
它是根据电信号的强弱成比例的控制液体压力高低与流量大小的。
这种比例阀应用在卧式废纸打包机中其内部结构原理和普通阀一样，这种比例电磁铁的吸力和行程与电流的强弱成正比。
卧式废纸打包机中比例阀应用的一些优点主要有：将普通压力阀的调压螺钉，换上比例电磁铁，就成比例压力阀。
将普通流量阀的调节螺钉，换上比例电磁铁，就成比例流量阀。
普通换向阀用比例电磁铁去推动阀芯，就成为比例换向阀。
用比例减压阀做导阀的电液阀，就成电液比例换向阀。
卧式废纸打包机的比例换向阀要比电磁换向阀优越得多，它不但能控制方向，而且可以控制流量的大小，换向平稳无冲击。
比例阀能较轻易地、迅速地改变卧式废纸打包机的液流参数，适应复杂的工艺要求。
采用比例阀，有可能使系统元件减少，在遥控和自动控制系统中，比例阀在卧式废纸打包机中比较有广阔的前途。
二、电液伺服阀在卧式废纸打包机中起到控制作用电液伺服阀应用在卧式废纸打包机中体积小、占地少、管路少，便于集中操作，当然它也有一些缺点，如设计制造复杂，不易修理，不易改装，不能通用，只能用于专用的系统中。
卧式废纸打包机采用电液伺服阀比较有广阔的前途。
卧式废纸液压打包机图一电液伺服阀较之比例阀更精确。
它在卧式废纸打包机设备中用来控制位移、速度、力和压力等，都能得到极高的精度。
它能将微弱的电信号转换成大功率的液压能量（流量、压力）输出。
以前这种阀多用于国防技术，现在各工业部门也使用。
卧式废纸打包机的电液伺服阀尚未普及应用，主要原因是对它的理论和性能不熟悉，加上它的造价高昂，而且需要设置传感器、放大器等装置，而这类装置尚无配套供应，从而也限制了它的使用。
但是随着技术水平的提高和配套的完善，伺服阀在卧式废纸打包机的应用定将发挥很大作用。
三、节流调速装置在卧式废纸打包机中的应用如果采用定量泵，就不可能依靠泵本身改变进入缸或马达的流量，而只能用节流阀或调速阀控制进入式废纸打包机的液压缸或马达的流量，并将多余（弃用）流量排掉，这叫做节流调速卧式废纸液压打包机图二进、出口节流调速的弃用流量均经溢流阀排掉，不论负载大小，泵必须在式废纸打包机的溢流阀调定的压力下工作；旁路节流调速的弃用流量，经节流或调速阀排掉。
液压打包机原理
液压打包机原理
液压打包机是一种利用液压原理来压缩压实物体并打包的机械设备。
其工作原理如下：
1. 液压系统：液压打包机的液压系统由液压站、油缸和液压管道组成。
液压站通过电机驱动油泵，将液体（通常是油）从油箱中吸入，经过滤油器后，通过油泵输送到液压缸。
2. 液压缸：液压缸是液压打包机的关键组件，通常由活塞、缸筒和密封件组成。
活塞与液压管道相连，当液体从液压站进入液压缸时，活塞会受到液体压力的作用而向前移动。
3. 打包物体：需要打包的物体放置在打包机的打包室内，如废纸、废纸板、塑料瓶等。
4. 压缩打包：当液体通过液压站进入液压缸时，活塞向前移动，压缩室内的物体。
随着液压缸内压力的增加，被打包的物体逐渐被压缩、压实，直到达到预定的压缩程度。
5. 固定打包：达到预定的压缩程度后，液压泵停止供液。
然后，打包机会自动进行绑扎或封口等操作，将被打包的物体固定在一起。
6. 液压释放：完成打包后，液压站将液体重新吸回油箱，液压缸内的压力释放，活塞回位。
通过液压原理的运用，液压打包机能够实现对物体的有效压缩和打包，广泛应用于废品回收、物流仓储等行业。
打包机液压系统调研报告
打包机液压系统调研报告打包机液压系统调研报告一、引言打包机是一种用于压缩纸张、纸板、塑料瓶等废料的设备，普遍应用于环保、废物处理和再利用行业。
打包机的液压系统是实现该设备工作的重要组成部分。
本报告旨在对打包机液压系统进行调研，并就其结构、工作原理以及使用中的一些问题进行分析和探讨。
二、液压系统结构液压系统主要由液压泵、液压缸、电动机、油箱、控制阀等组成。
其中，液压泵通过电动机带动实现液压油的循环流动；液压油由泵送入油缸中，推动活塞运动，实现打包机的工作。
三、液压系统工作原理1. 油泵工作时，产生的压力将压缩空气压力转换为液压油压力。
2. 液压油通过控制阀进入油缸，推动活塞施加压力。
3. 活塞移动时，纸张、纸板等废料被压缩。
4. 油箱中的液压油通过管路流回油泵，形成封闭循环。
四、常见问题分析1. 液压油温度升高由于打包机在工作过程中会产生大量摩擦热，因此液压油温度容易升高。
为了解决这一问题，可以增加液压油的冷却装置，如安装散热器。
2. 液压系统噪音过大液压系统工作时会产生噪音，影响工作环境和操作者的使用体验。
为了减小噪音，可以选择低噪音的液压泵和控制阀，并加装吸音器。
3. 液压缸工作不稳定液压缸运行时出现不稳定现象，可能是由于油泵或控制阀的损坏或调整不当所致。
需要及时检修和维护液压系统的各个部件，确保其工作正常。
五、液压系统的改进方案1. 优化液压油的使用可以选择高品质的液压油，并加强其管理和维护，定期更换和检测液压油的性能。
2. 提高液压系统的冷却效果除了安装散热器外，还可以增加液压油的流动速度和流量，提高系统的散热效果。
3. 采用智能化控制系统通过引入智能化的控制系统，可以实现打包机液压系统的自动控制和监测，提高设备的运行效率和稳定性。
六、结论打包机液压系统是实现设备工作的重要组成部分，其结构和工作原理直接影响设备的性能和效果。
在使用过程中，需要注意液压油温度升高、噪音过大和液压缸工作不稳定等问题，并采取相应的改进方案。
小型立式液压打包机设备工艺原理
小型立式液压打包机设备工艺原理随着时代的发展，生活垃圾的数量不断增加。
为了减少垃圾数量并实现资源最大化利用，现代社会需要将垃圾进行分离和压缩处理。
小型立式液压打包机设备就是为此而设计的一种机械设备，本文将详细介绍小型立式液压打包机设备的工艺原理。
一、小型立式液压打包机设备的概述小型立式液压打包机设备是一种适用于各种杂乱的生活垃圾、纸箱、钢板、塑料等可压缩物料的专业设备。
该设备采用液压工作原理，在达到一定的压缩力下，将物料压紧、卷起并打成规格统一的方块。
该设备具有以下几个特点：•1.具有高压力，大容量的特点，能够压缩各种类型的可压缩物料；•2.设备结构简单，操作简便，占地面积小，维护保养方便；•3.压箱室的立式结构设计，物料进出方便，容易移动；•4.采用手动和自动两种操作方式，可根据具体情况选择使用。
二、小型立式液压打包机设备的工作原理小型立式液压打包机设备采用液压系统的工作原理，通过液体的转化和传递达到良好的压缩效果。
具体地，设备主要由如下三大部分组成：1.压缩机构压缩机构包括立式压缩箱体、液压缸和上下压板。
物料在进入立式箱体后，利用液压缸的力量将物料紧密压缩，使物料不易松散。
压板则是将物料压缩成规格统一的方块，便于存储、运输等后续处理。
2.液压系统液压系统是小型立式液压打包机设备的动力源。
设备采用液压系统工作的原因是液压系统具有传递力量稳定、响应迅速、适用于远距离操作等优点。
液压缸与液 presses系统相结合使设备在节约能源和提高生产效率方面具有较大优势。
3.控制系统小型立式液压打包机设备的控制系统主要由控制电路和手动操作控制组成。
设备压塑过程中，通过人工操作调节压力以及上下压板的升降速度。
同时，该设备还具有使用简便、调节方便、性能可靠等特点。
三、小型立式液压打包机设备的应用范围小型立式液压打包机设备主要应用于各种可压缩物料，包括生活垃圾、塑料、纸箱、钢板等废旧物品。
该设备可将这些废旧物品压缩成规格统一的方块，大大方便了后续的存储与处理。
立式废纸箱废纸板液压打包机设备工艺原理
立式废纸箱废纸板液压打包机设备工艺原理随着社会经济的发展，纸张和纸板会在各个领域中广泛使用。
这导致纸张和纸板的使用量不断增加，并对环境和生态造成不良影响。
因此，立式废纸箱和废纸板的处理已成为当今社会所关注的热点问题之一。
立式废纸箱废纸板液压打包机已成为解决这个问题的有效设备。
本文将介绍立式废纸箱废纸板液压打包机的设备工艺原理及其工作流程。
设备工艺原理立式废纸箱废纸板液压打包机主要由液压系统和外壳组成，它能够将大量的废纸板、废纸箱等纸制品进行压缩，以便于它们更方便地被贮存和运输。
设备的工艺原理是：经过送料装置，将废纸板和废纸箱送入打包机的料仓。
在打包过程中，我们需要将刚送入的废纸板和废纸箱通过机器内的液压机械装置加压，并通过上下移动的钢制盖子来保证其不断地被加压，从而将纸张或纸板压缩成一个个紧密的方块，以尽量缩小其体积，为贮存和运输做准备工作。
一旦被压成紧密的方块，这些废纸板和废纸箱就可以通过顶出板顶住经过另一个钢制盖子顶向外侧，进行收集或直接放入车辆运输，方便沿途运输等。
工作流程立式废纸箱废纸板液压打包机的工作流程如下：1.启动设备：在进行压缩工作之前，需要启动设备和液压系统。
2.加载废纸板和废纸箱：将废纸箱和废纸板依次放入料仓中，并通过送料装置将其送入设备。
3.压缩工作：打包机通过集成的机械液压装置将废纸压缩成一个个规范大小的方块。
随着废纸的压缩，废纸的大小也越来越小。
4.出料：在完成压缩工作后，将压缩成的方块通过另一个机械装置顶向外侧，进行收集或直接放入车辆中进行运输。
注意事项在使用立式废纸箱废纸板液压打包机设备时，需要一些注意事项：1.在设备操作过程中，需要具备相关的操作技能和经验。
2.安全要求：请勿将手和其他部位靠近压缩区域，在操作过程中，请戴上手套和安全帽，以避免任何安全问题。
3.维护要求：在使用设备之前，请详细阅读设备说明书，以确保坚决遵守设备运营和维护的保养安全规范。
结论立式废纸箱废纸板液压打包机是一种高效且环保的设备，其可以将大量的废纸板和废纸箱压缩成较小的方块，以方便在贮存和运输过程中减少其体积，同时也能更好的保护环境和生态。
打包机液压系统设计
打包机液压系统设计液压系统是打包机中关键的一个组成部分，它主要用于提供动力和控制机械运动。
下面是一个液压系统设计的概述，其中包括系统的元件、工作原理和性能要求等方面的内容。
液压系统的元件主要包括：液压泵、液压缸、液压阀、油箱、油管及连接件等。
液压泵：液压泵用于提供系统所需的压力和流量。
在设计中需要根据打包机的工作要求，确定合适的泵的类型和规格，如叶片泵、齿轮泵或柱塞泵等。
液压缸：液压缸是将液压能转化为机械能的装置，它通过接收液压油的压力，驱动活塞产生线性运动。
在设计中需要考虑液压缸的规格、行程以及所需的推力。
液压阀：液压阀用于控制液压系统的流量和压力。
常见的液压阀有单向阀、调节阀、换向阀等。
在设计中需要根据打包机的工作要求，选择合适的阀来实现系统的控制功能。
油箱：油箱用于存储液压油，并通过油管输送到液压元件中。
在设计中需要考虑油箱的容积和材料选择等因素。
油管及连接件：油管和连接件用于将液压泵、液压阀、液压缸等元件连接起来，构建成完整的液压系统。
在设计中需要选择合适的油管材料和连接件类型，以确保系统的可靠性和密封性。
液压系统的工作原理：液压系统的工作原理基于波动的流体力学定律。
液压泵通过吸入和压缩液压油，形成一定的压力并输送到液压元件中。
液压阀通过控制液压油的流量和压力，实现对液压元件的控制。
液压油经过液压缸推动活塞产生线性运动，从而实现打包机的工作。
液压系统的性能要求：液压系统在设计中需要考虑以下性能要求：1.压力：液压系统需要提供足够的压力来驱动液压元件，确保打包机的正常工作。
2.流量：液压系统需要提供足够的流量，以满足打包机的工作速度需求。
3.精度：液压系统需要具备一定的控制精度，以确保打包机的工作稳定性和可靠性。
4.可靠性：液压系统需要具备良好的可靠性，以确保打包机的长时间工作。
综上所述，液压系统设计是打包机设计中重要的一环。
设计人员需要合理选择液压元件，并考虑液压系统的工作原理和性能要求，以确保打包机的正常工作和高效运行。
立式废纸板液压打包机设备工艺原理
立式废纸板液压打包机设备工艺原理前言废纸板液压打包机是一种用于回收压缩废弃物的设备。
随着环保意识的普及和资源回收利用的重要性日益凸显，废纸板液压打包机越来越被人们关注和使用。
本文将介绍立式废纸板液压打包机的设备工艺原理。
设备分类在市场上，废纸板液压打包机的种类繁多，按照设备结构分类，可以分为立式和卧式两种。
本文着重介绍立式废纸板液压打包机的工艺原理。
设备结构立式废纸板液压打包机主要由主机、油缸、油泵、电控柜等部件组成。
1.主机：主机是立式废纸板液压打包机的主体，是废纸板压缩的关键部位。
2.油缸：油缸是承载压缩力的部分，起到推动打包片下压的作用。
3.油泵：油泵是将液压油输送至油缸的部分，是液压打包机的驱动装置。
4.电控柜：电控柜是立式废纸板液压打包机的控制部分，负责油门操作、运行状态检测、故障报警等。
工艺流程立式废纸板液压打包机的工艺流程如下：1.收集废纸板：通过不同途径收集到废纸板。
2.裁剪废纸板：将收集到的废纸板剪成适合打包的大小。
3.堆积废纸板：将裁剪好的废纸板整齐地堆放在立式废纸板液压打包机旁边。
4.开启主机：启动立式废纸板液压打包机的主机，并将废纸板放入主机中。
5.开启油泵：按下开关，油泵开始工作，将高压液压油导入油缸，使油缸下移，推动打包片向废纸板施加压力。
6.压缩废纸板：打包片向下挤压废纸板，使废纸板逐渐变成一个固体的压缩块。
7.收集压缩好的废纸板：当废纸板被压缩成压缩块后，打包机的门会自动打开，将压缩块排除。
8.操作结束：关闭打包机的主机和油泵，退出操作模式。
工作原理液压打包机的工作原理是通过吸入外界压缩物体后，利用液压油的作用，使油缸下降，其上的着力板压实压缩物体。
具体流程如下：1.利用电动机为动力源，通过液压泵将油液压缩成高压油。
2.将高压油通过管道输送至工作的油缸处，油缸压缩物体。
3.当油缸作用时，油缸的活塞向下运动，压缩物体，同时扁铁收回。
4.压缩物体成压缩块后，油缸活塞重新上升，扁铁压缩面板收回到原位。
液压打包机工作原理
液压打包机工作原理液压打包机是一种常见的机械设备，广泛应用于各种行业中，如纸张、纺织、化工、食品等。
它的作用是将松散的物料打包成固定的体积，方便储运和加工。
本文将介绍液压打包机的工作原理。
一、液压系统的组成液压打包机的核心部分是液压系统，它由以下几个部分组成： 1. 液压泵：将机器内的液体压力提高到一定的值，以供液压缸使用。
2. 液压缸：是液压系统中的执行部件，作用是将液体压力转换成机械能，推动打包机工作。
3. 液压阀：用于控制液体的流动方向和流量大小，以满足不同的工作需求。
4. 油箱：存储液压油，保证液压系统正常工作。
5. 液压管路：将液体从油箱输送到液压泵、液压缸和液压阀等部件中。
二、液压打包机的工作流程液压打包机的工作流程可以分为三个步骤：1. 压缩：将松散的物料放入打包机中，通过操作控制面板上的按钮，启动液压泵将压缩板向下移动，将物料压缩成一定的体积。
2. 包扎：压缩完成后，将绳子或钢丝绑在压缩物的四周，用于固定和封口。
3. 松开：绑扎完成后，通过操作控制面板上的按钮，启动液压泵将压缩板向上移动，将打包好的物料推出打包机。
三、液压系统的工作原理液压系统的工作原理是基于帕斯卡定律，即在一个封闭的液体容器中，施加在任意一点的压力都会被均匀地传递到容器的各个点。
液压系统利用这一原理，将机械能转化为液体压力，从而推动打包机工作。
具体来说，当液压泵启动时，它会将压缩油从油箱中抽取出来，并通过液压管路输送到液压缸中。
液压缸内的活塞会受到油液的压力，向外推动，从而推动压缩板向下移动，将物料压缩。
当压缩完成后，液压阀会控制液压泵的工作，将液压泵的工作方向反转，使液压缸内的活塞受到相反的压力，从而使压缩板向上移动，将打包好的物料推出打包机。
四、液压系统的注意事项液压系统是液压打包机的核心部件，需要注意以下几点：1. 选择合适的液压油：液压油的质量直接影响液压系统的工作效果和寿命，应选择合适的液压油，并按时更换。
佛山立式废纸包装液压打包机设备工艺原理
佛山立式废纸包装液压打包机设备工艺原理一、前言废纸作为一种可回收资源，成为了各行各业的常见垃圾。
当然，废纸也确实给我们带来了很多麻烦，废纸的储存和运输就是其中之一。
为了处理这些问题，我们需要一些设备，而其中最重要的就是废纸打包机。
本文主要介绍佛山立式废纸包装液压打包机设备的工艺原理，帮助大家更好地了解和使用废纸打包机。
二、佛山立式废纸包装液压打包机设备介绍废纸包装液压打包机设备是一种液压机器，主要用于压缩废纸等可回收废品，使其体积减小，以便储存、运输和出售。
佛山立式废纸包装液压打包机设备是一种立式设备，它具有结构紧凑、占地面积小、操作简便等特点。
该设备应用液压传动和控制技术，使用液压油作为能源，通过液压系统控制定量油缸的升降运动和压板的运动，将被压缩的物料进行打包压缩，并使其体积缩小。
该设备广泛应用于纺织、印染、原料、造纸、纤维等行业废弃物的压缩和打包，还可以用于各种废旧物品的打包压缩和垃圾压缩等领域。
三、佛山立式废纸包装液压打包机设备的工艺原理佛山立式废纸包装液压打包机设备的工艺原理是使用液压油做驱动，通过高压油缸对压板施加一定的压力，对堆积的废纸进行压缩和打包。
下面将详细介绍该设备的工艺原理：1.操作将待处理的废纸置于打包机的工作台上，启动电源，将控制按钮转到“打包”位置，然后再按下打包机的启动按钮，打包机开始工作。
2.液压电机启动液压电机，电机开始工作，带动液压泵转动，泵体里的齿轮将油液从液压油箱中吸入，并通过量油阀将油液传递到液压油缸上。
3.液压油缸与压板当液压油缸缓慢上升时，压板开始下压并对废纸施压，逐渐减小板与废纸之间的间隔，使废纸更加紧密，压缩效果更好。
当油缸上升到规定高度时，电机停止工作并发送暂停信号。
4.自动松开当暂停信号接收到时，自动松开按钮被按下，油缸上升，压板高度减小，打包好的废纸通过自动导料上升，离开打包机工作台。
5.自动重置打包好的废纸出料后，液压电机即可自动重置回到待机状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术新型提供了一种废纸打包机液压系统；所述废纸打包机液压系统包括油箱、过滤器、泵一、单向阀一、安全阀、远控阀、泵二、单向阀二、保护阀、调压阀、压板缸控制阀、夹紧缸控制阀、穿丝缸控制阀、剪切缸控制阀、绞丝马达控制阀、液压锁、节流阀一、节流阀二、压板缸、夹紧缸、穿丝缸、剪切缸、绞丝马达。
采用本技术新型的技术方案，可以实现废纸的自动压包、自动穿丝、自动包装，可大大减轻工作劳动强度，降低生产成本，提高工作效率，且性能良好、动作稳定、操作简便。
技术要求1.一种废纸打包机液压系统，其特征在于，包括油箱、过滤器、泵一、单向阀一、安全阀、远控阀、泵二、单向阀二、保护阀、调压阀、压板缸控制阀、夹紧缸控制阀、穿丝缸控制阀、剪切缸控制阀、绞丝马达控制阀、液压锁、节流阀一、节流阀二、压板缸、夹紧缸、穿丝缸、剪切缸、绞丝马达；其中，所述油箱与所述过滤器通过油管连接，所述泵一与所述单向阀一通过油管连接，所述远控阀与所述油箱通过油管连接，所述压板缸控制阀油口A与所述压板缸无杆腔通过油管连接，所述压板缸控制阀油口B与所述压板缸有杆腔通过油管连接，所述压板缸控制阀油口T与所述节流阀一通过油管连接，所述节流阀一与所述油箱通过油管连接，所述泵二与所述单向阀二通过油管连接，所述调压阀与所述油箱通过油管连接，所述夹紧缸控制阀油口A与所述液压锁通过油管连接，所述夹紧缸控制阀油口B与所述液压锁通过油管连接，所述穿丝缸控制阀油口A与所述穿丝缸无杆腔通过油管连接，所述穿丝缸控制阀油口B与所述穿丝缸有杆腔通过油管连接，所述剪切缸控制阀油口A与所述剪切缸无杆腔通过油管连接，所述剪切缸控制阀油口B与所述剪切缸有杆腔通过油管连接，所述绞丝马达控制阀油口A与所述绞丝马达通过油管连接，所述绞丝马达控制阀油口B与所述绞丝马达通过油管连接；所述过滤器、所述泵一、所述泵二通过分油块一连接，所述单向阀一、所述安全阀、所述压板缸控制阀油口P通过分油块二连接，所述单向阀二、所述保护阀、所述夹紧缸控制阀油口P、所述穿丝缸控制阀油口P、所述剪切缸控制阀油口P、所述绞丝马达控制阀油口P通过分油块三连接，所述夹紧缸控制阀油口T、所述穿丝缸控制阀油口T、所述剪切缸控制阀油口T、所述绞丝马达控制阀油口T、所述节流阀二通过分油块四连接。
2.根据权利要求1所述的一种废纸打包机液压系统，其特征在于，所述泵一为柱塞泵，所述泵二为齿轮泵，所述泵一、所述泵二均通过联轴器与电机连接。
3.根据权利要求1所述的一种废纸打包机液压系统，其特征在于，所述安全阀、所述保护阀均为先导式溢流阀，所述安全阀的遥控口与所述远控阀通过油管连接，所述保护阀的遥控口与所述调压阀通过油管连接。
4.根据权利要求1所述的一种废纸打包机液压系统，其特征在于，所述远控阀、所述调压阀均为二位二通电磁换向阀。
5.根据权利要求1所述的一种废纸打包机液压系统，其特征在于，所述压板缸控制阀、所述夹紧缸控制阀、所述穿丝缸控制阀、所述剪切缸控制阀、所述绞丝马达控制阀均为具有O型中位机能的三位四通双向电磁换向阀。
6.根据权利要求1所述的一种废纸打包机液压系统，其特征在于，所述液压锁为二个液控单向阀并接组合而成，且所述两个液控单向阀控制油口连接在对方主油路上。
7.根据权利要求1所述的一种废纸打包机液压系统，其特征在于，所述夹紧缸为二个相同类型的液压缸并接而成，且所述二个液压缸无杆腔与所述液压锁通过分油块五连接，所述二个液压缸有杆腔与所述液压锁通过分油块六连接。
技术说明书一种废纸打包机液压系统技术领域本技术新型涉及到液压控制领域，尤其是一种废纸打包机液压系统。
背景技术废纸在收集过程中需要大量的人力，工人劳动强度大，且人工包装的废纸包打包松散，体积大，规格不一，存在存储、装载、运输成本高等问题。
废纸打包机是废纸回收利用中的一个重要的环节，对废纸等易压缩的可再生资源的利用具有非常重要的意义。
我国废纸打包机制造技术相对于世界先进水平还是有一定的差距，尤其是液压传动这个领域。
尽管市场有很多类型的废纸打包机，但还是具有一些难以克服的缺点。
实用新型内容本技术新型的目的在于针对现有废纸打包机传动系统的不足之处，提供一种废纸打包机液压系统，可以使废纸打包机实现自动压包、自动穿丝、自动包装，可大大减轻工作劳动强度，降低生产成本，提高工作效率，且性能良好、动作稳定、操作简便。
本技术新型解决其技术问题是采取以下技术方案实现的：一种废纸打包机液压系统，包括油箱、过滤器、泵一、单向阀一、安全阀、远控阀、泵二、单向阀二、保护阀、调压阀、压板缸控制阀、夹紧缸控制阀、穿丝缸控制阀、剪切缸控制阀、绞丝马达控制阀、液压锁、节流阀一、节流阀二、压板缸、夹紧缸、穿丝缸、剪切缸、绞丝马达；其中，所述油箱与所述过滤器通过油管连接，所述泵一与所述单向阀一通过油管连接，所述远控阀与所述油箱通过油管连接，所述压板缸控制阀油口A与所述压板缸无杆腔通过油管连接，所述压板缸控制阀油口B与所述压板缸有杆腔通过油管连接，所述压板缸控制阀油口T与所述节流阀一通过油管连接，所述节流阀一与所述油箱通过油管连接，所述泵二与所述单向阀二通过油管连接，所述调压阀与所述油箱通过油管连接，所述夹紧缸控制阀油口A与所述液压锁通过油管连接，所述夹紧缸控制阀油口B与所述液压锁通过油管连接，所述穿丝缸控制阀油口A与所述穿丝缸无杆腔通过油管连接，所述穿丝缸控制阀油口B与所述穿丝缸有杆腔通过油管连接，所述剪切缸控制阀油口A与所述剪切缸无杆腔通过油管连接，所述剪切缸控制阀油口B与所述剪切缸有杆腔通过油管连接，所述绞丝马达控制阀油口A与所述绞丝马达通过油管连接，所述绞丝马达控制阀油口B与所述绞丝马达通过油管连接；所述过滤器、所述泵一、所述泵二通过分油块一连接，所述单向阀一、所述安全阀、所述压板缸控制阀油口P通过分油块二连接，所述单向阀二、所述保护阀、所述夹紧缸控制阀油口P、所述穿丝缸控制阀油口P、所述剪切缸控制阀油口P、所述绞丝马达控制阀油口P通过分油块三连接，所述夹紧缸控制阀油口T、所述穿丝缸控制阀油口T、所述剪切缸控制阀油口T、所述绞丝马达控制阀油口T、所述节流阀二通过分油块四连接。
优选方案，其中，所述泵一为柱塞泵，所述泵二为齿轮泵，所述泵一、所述泵二均通过联轴器与电机连接。
优选方案，其中，所述安全阀、所述保护阀均为先导式溢流阀，所述安全阀的遥控口与所述远控阀通过油管连接，所述保护阀的遥控口与所述调压阀通过油管连接。
优选方案，其中，所述远控阀、所述调压阀均为二位二通电磁换向阀。
优选方案，其中，所述压板缸控制阀、所述夹紧缸控制阀、所述穿丝缸控制阀、所述剪切缸控制阀、所述绞丝马达控制阀均为具有O型中位机能的三位四通双向电磁换向阀。
优选方案，其中，所述液压锁为二个液控单向阀并接组合而成，且所述两个液控单向阀控制油口连接在对方主油路上。
优选方案，其中，所述夹紧缸为二个相同类型的液压缸并接而成，且所述二个液压缸无杆腔与所述液压锁通过分油块五连接，所述二个液压缸有杆腔与所述液压锁通过分油块六连接。
附图说明图1为本技术新型所述的一种废纸打包机液压系统。
具体实施方式下面结合附图1对本技术新型进一步说明。
如图1所示，一种废纸打包机液压系统, 包括油箱1、过滤器2、泵一3、单向阀一4、安全阀5、远控阀6、泵二7、单向阀二8、保护阀9、调压阀10、压板缸控制阀11、夹紧缸控制阀12、穿丝缸控制阀13、剪切缸控制阀14、绞丝马达控制阀15、液压锁16、节流阀一17、节流阀二18、压板缸19、夹紧缸20、穿丝缸21、剪切缸22、绞丝马达23，其中，所述油箱1与所述过滤器2通过油管连接，所述泵一3与所述单向阀一4通过油管连接，所述远控阀6与所述油箱1通过油管连接，所述压板缸控制阀11油口A与所述压板缸19无杆腔通过油管连接，所述压板缸控制阀11油口B与所述压板缸19有杆腔通过油管连接，所述压板缸控制阀11油口T与所述节流阀一17通过油管连接，所述节流阀一17与所述油箱1通过油管连接，所述泵二7与所述单向阀二8通过油管连接，所述调压阀10与所述油箱1通过油管连接，所述夹紧缸控制阀12油口A与所述液压锁16通过油管连接，所述夹紧缸控制阀12油口B与所述液压锁16通过油管连接，所述穿丝缸控制阀13油口A与所述穿丝缸21无杆腔通过油管连接，所述穿丝缸控制阀13油口B与所述穿丝缸21有杆腔通过油管连接，所述剪切缸控制阀14油口A与所述剪切缸22无杆腔通过油管连接，所述剪切缸控制阀14油口B与所述剪切缸22有杆腔通过油管连接，所述绞丝马达控制阀15油口A与所述绞丝马达23通过油管连接，所述绞丝马达控制阀15油口B与所述绞丝马达23通过油管连接；所述过滤器2、所述泵一3、所述泵二7通过分油块一连接，所述单向阀一4、所述安全阀5、所述压板缸控制阀11油口P通过分油块二连接，所述单向阀二8、所述保护阀9、所述夹紧缸控制阀12油口P、所述穿丝缸控制阀13油口P、所述剪切缸控制阀14油口P、所述绞丝马达控制阀15油口P通过分油块三连接，所述夹紧缸控制阀12油口T、所述穿丝缸控制阀13油口T、所述剪切缸控制阀14油口T、所述绞丝马达控制阀15油口T、所述节流阀二18通过分油块四连接。
具体地，所述泵一3为柱塞泵，所述泵二7为齿轮泵，所述泵一3、所述泵二7均通过联轴器与电机连接。
具体地，所述安全阀5、所述保护阀9均为先导式溢流阀，所述安全阀5的遥控口与所述远控阀6通过油管连接，所述保护阀9的遥控口与所述调压阀10通过油管连接。
具体地，所述远控阀6、所述调压阀10均为二位二通电磁换向阀。
具体地，所述压板缸控制阀11、所述夹紧缸控制阀12、所述穿丝缸控制阀13、所述剪切缸控制阀14、所述绞丝马达控制阀15均为具有O型中位机能的三位四通双向电磁换向阀。
具体地，所述液压锁16为二个液控单向阀并接组合而成，且所述两个液控单向阀控制油口连接在对方主油路上。
具体地，所述夹紧缸20为二个相同类型的液压缸并接而成，且所述二个液压缸无杆腔与所述液压锁16通过分油块五连接，所述二个液压缸有杆腔与所述液压锁16通过分油块六连接。
工作过程：按下启动按钮，泵一3、泵二7转动，同时，按下夹紧按钮，电磁铁5YA得电，夹紧缸控制阀12左位工作，液压油由泵二7、单向阀二8、夹紧缸控制阀12、液压锁16进入夹紧缸20二个液压缸的无杆腔，推动活塞带动料箱到达预设位置，同时，废纸经输送带输送到送料口，然后进入料箱，到达预设时间，PLC发出控制信号，输送带暂停，同时电磁铁3YA得电，液压油经泵一3、单向阀一4、压板缸控制阀11进入压板缸无杆腔，推动活塞带动压头下压，对料箱里的废纸进行压缩，主油缸连续运作直到包长到达要求的长度。
然后PLC发出信号，电磁铁7YA得电，油液经穿丝缸控制阀13进入穿丝缸21无杆腔，推动活塞带动喂丝装置，推动打包线输送装置和打包线反拉紧装置工作，对废纸包进行穿丝拉紧，到达设定压力后，控制系统使电磁铁7YA失电，11YA得电，油液经绞丝马达控制阀15进入绞丝马达23，马达旋转带动绞丝装置进行绞丝，到达规定圈数时，绞丝马达23停止工作，电磁铁9YA得电，油液经剪切缸控制阀14进入剪切缸22，剪切缸22带动剪切头对绞丝进行剪切。
