通信机房防雷接地系统示意图
通信设备防雷接地的基本原则
通信设备防雷接地的基本原则4.1 通信机房建筑物机房建筑以钢筋混凝土结构为宜。
机房建筑应有避雷针等直击雷保护装置。
机房建筑的防雷接地（避雷针等装置的接地）应与机房的保护接地共用一组接地体。
站区内不应有架空走出建筑物的非用户线类信号线。
4.2 电源系统低压交流配电低压电力线的中性线不应在机房内接地。
交流电源线进入机房的入口处应配装标称放电电流不小于20KA的交流电源防雷器（C级防雷器）。
通信电源的保护地应与通信设备保护地共用一组接地体，通信电源与通信设备处于同一机房的情况下，宜共用同一个机房保护接地排。
通信机房的交流供电系统应采用TN-S供电方式。
如图4-1所示：图4-1 TN-S交流供电方式这种供电对设备的安全运行有很好的保证，包括三种情况：(1) 低压电力电缆从较远的变压器处采用三相五线（3根相线、1根中线、1根保护地线）向机房供电。
(2) 高压或中压电力线引入通信楼，在通信楼的配电房内变成低压电力电缆输出，低压电力电缆的中性线、保护地线在配电变压器的输出处接通信楼的地网，然后变压器输出三相五线到机房。
(3) 高压或中压电力线引到通信楼附近，在户外由配电变压器变成低压电力电缆输出，低压电力电缆的中性线、保护地线在配电变压器的输出处接配电变压器的地网，然后变压器输出三相五线到机房。
*若2、3情况不能满足，也可采用如下方法：低压电力电缆的中性线、配电变压器的保护地接通信楼的地网（或接配电变压器地网，通信楼的地网与配电变压器的地网在地下统一连接成一个地网），变压器输出三相四线（3根相线，1根中线）到机房。
**通信机房的交流供电系统不宜采用TT的配电方式（见a、b两种例子），可提醒用户尽量避免。
例：a、低压电力电缆从较远的变压器处采用三相四线（3根相线，1根中线）向机房供电；b、高压或中压电力线在通信楼旁接配电变压器，配电变压器的地网和通信楼的地网分别使用两组独立的接地体。
直流配电：-48V直流电源的正极（或+24V直流电源的负极）应在直流电源柜的输出处接地。
中国电信移动基站防雷接地整
中国电信移动基站防雷接地整治规范（初稿 V1.2）中国电信集团公司2012年6月前言为加强中国电信无线基站雷电防护措施，降低雷电灾害损失和无线维护抢修工作劳动强度，提升基层员工的维护操作技能,有效支撑移动网络的快速发展，在贯彻落实中国人民共和国通信行业标准《通信局（站）防雷与接地工程设计规范》（YD5098-2005）基础上，特编制移动基站防雷接地技术规范。
本规范起草过程中，湖北电信公司在湖北省内广泛征求了省市基层维护单位和网优部门的意见，密切结合无线基站运行环境，经反复讨论、修改、充实，最后审查定稿。
中国电信无线基站防雷接地整治规范的制订有一个不断完善的过程，本次制订的定为1.2 版。
由于编者水平有限，时间比较仓促，不妥之处，请大家批评指正。
本规范由中国电信集团公司网络运行维护事业部负责解释、监督执行。
规范使用过程中，如有需要补充或修改的内容，请于中国电信集团公司网络运行维护事业部联系。
本规范起草单位包括中国电信湖北电信公司。
主要起草人为：湖北电信公司：王成周志安吴雪刚郑成林吴进松目录第一章概述 (4)第二章移动基站防雷接地原则 (4)2.1 均压等电位 (4)2.2 联合接地 (5)2.3 综合防护 (5)2.4 交流引入多级防护 (5)第三章移动基站防雷接地技术规范 (6)3.1 总体技术规范 (6)3.1.1 一针 (6)3.1.2 一网 (6)3.1.3 两地排 (7)3.1.4 三线入地 (8)3.1.5 三线进局 (8)3.1.6 移动基站防雷接地系统示意图 (9)3.1.7 移动基站防雷系统接地连接线示意图 (10)3.2 四种场景下移动基站防雷接地技术要求 (12)3.2.1 山区移动基站防雷接地技术要求 (12)3.2.2 丘陵移动基站防雷接地技术要求 (13)3.2.3 平原移动基站防雷接地技术要求 (14)3.2.4 城区移动基站防雷接地技术要求 (15)第四章注意事项........................................ 错误!未定义书签。
通信设备的系统接地
无线基站的系统接地
为保证主副机柜地电位相等，应用铜导线将各 机柜的保护地进行互连
保 护 地
副
主
副
保 护 接 地 铜 排
相邻机柜的等电位连接
GPS系统的接地
GPS天线与基站天线一同放置在铁塔上时GPS系统的接地
GPS天线单独放置时GPS天馈线的防雷接地
接地汇集体
UPS
小基站 或室外 宏基站
防雷箱 （100kA、 40kA)
国内的相关规范中接地电阻的要求
• 交换设备的接地电阻应满足下表的规定。
交换系统 容量 市话2000门 以下 市话10000门以下 (含10000门) 长话2000路以下 (含2000路) ≤3欧姆 市话10000门 以上 长话2000路 以上 ≤1欧姆
接地电阻
≤5欧姆
• 接入网、传输、宽带接入、数通、多媒体可参考。
L、N
L、N 防雷箱 交流外线 PE
电源框
业务框接Biblioteka 排BGND PGND LGND
总接地线
-48V
交流供电时机柜外部电源线和地线连接图
滤波器 接地排
窄带框1
⑸
⑼
⑺ 防雷单元
窄带框2
⑷
DDF
⑹ MDF
蓄 空 调 （热交换器） 传输设备 电源框 机柜壳体
⑵
宽带框
⑶
电 池
⑴
接地汇流条
⑻
总接地线
一体化室外型机柜接地连接图
⑴
电源框 传输设备 ⑵
内置 配线架
⑶
窄带框
⑷
宽带框
⑹ ⑽ ⑼
BGND LGND PGND
⑸ ⑺
-48V
⑻等电位短接片
6通信局(站)的防雷与接地
好的事情马上就会到来，一切都是最 好的安 排。上 午1时16 分15秒 上午1 时16分0 1:16:15 20.10.2 5
专注今天，好好努力，剩下的交给时 间。20. 10.2520 .10.250 1:1601: 16:150 1:16:15 Oct-20
牢记安全之责，善谋安全之策，力务 安全之 实。202 0年10 月25日 星期日1 时16分 15秒Sunday, October 25, 2020
SPD残压峰值 (KV)
≤2.6 ≤1.3 ≤1.3 ≤1.3 ≤1.3 ≤1.3
3.2-48V直流电源浪涌保护器标称工作电压应在65-90V。
通信局(站)的防雷与接地
4.电源浪涌保护器SPD接线法 a. 在 SPD 电 源 侧 引 接 线 上 ， 串 接 保护空开或保险丝，标称电流≤ 前级供电线路空开或保险丝的 1/1.6倍，一般用32-63A。
通信电源设备安装工程设计
1.勘察主要内容 收集市电类别，原有变压器、稳压器、发电机组及其他电源设
备型号、容量和使用年限，系统运行情况，交、直流最大功耗， 与本工程有关的原交、直流屏电流、开关、电缆截面、长度及 新用开关，地线（阻值、地排位置及空螺孔），机房平面（含 设备、走线架、进出线孔洞、路由）…整理后方案向建设单位负 责人汇报征求意见并确认。
通信局(站)的防雷与接地
通信局(站)的防雷与接地
一.接地 1.接地的定义 将导体连接到“地”，使之具有近似大地的电位，可以使地 电流流入或流出大地。 2. 接地的作用 抗外界电磁干扰，提高通信质量；确保人身和设备安全。
通信局(站)的防雷与接地
3.联合接地方式
天线
△
无线设备 水平接地分汇集线
避雷针
直流、接地
接地系统的作用
重复接地
在TN系统中要求电源系统有直接接地点，我国强调 水电部《电力设备接地设计技术规程（SDJ8— 重复接地，以防止因保护线断线而造成的危害，增 79）》第22条规定：在中性点直接接地的低压电 设重复接地是有作用的。 力网中，零线应在电源处接地。……电缆和架空 线在引入车间或大型建筑物处零线应重复接地 （但距接地点不超过50m者除外），或在室内将 零线与配电屏、控制屏的接地装置相连。
接地系统的作用
保护接地
触电对人体的危险性
容许通过心脏的电流与流经电流时间的平方根 成反比，其关系为 : √T 根据环境条件的不同，我国规定的安全电压值为： 在没有高度危险的建筑物中为65V； 在高度危险的建筑物中为36V： 在特别危险的建筑物中为12V。
I =
116
（mA）
接地系统的作用
保护接地
10μF
使用测试仪电压指标：
峰一峰值杂音电压： 0—300Hz，≤400mVrev 使用测试仪表： 示波器（20MHZ） 测量方法：按图接好测试电路
整 流 器 直 10μF 流 屏 示 波 器
负 载
交 流 电 源
直流配电系统 杂音电压指标：
宽频杂音电压：
3.4—150kHz≤100mV
国家采用各种接地系统合设的原则 。在若干电话交 ☆很多通信设备的直流接地、交流保护接地和防雷 接地不可能分开； 换局以及终端和中间增音站中进行测量得出的结果如 下： ☆交流电源设备外壳的交流保护接地线和直流接地 由于走线架、铅包电缆等连接，也难于分开； ☆由于随机的和无法控制的连线，并由于大电流的 ☆所有设备和电源装置使用共用的接地，对电话电路 耦合，各种接地极常常是不可能确保分开的。 中的干扰并无影响。 ☆当一个网路的中线接到共用的接地时，干扰并不增 加；相反，有些情况下干扰减小，这是接地电阻改善 的缘故 。
通信基站防雷接地设计方案

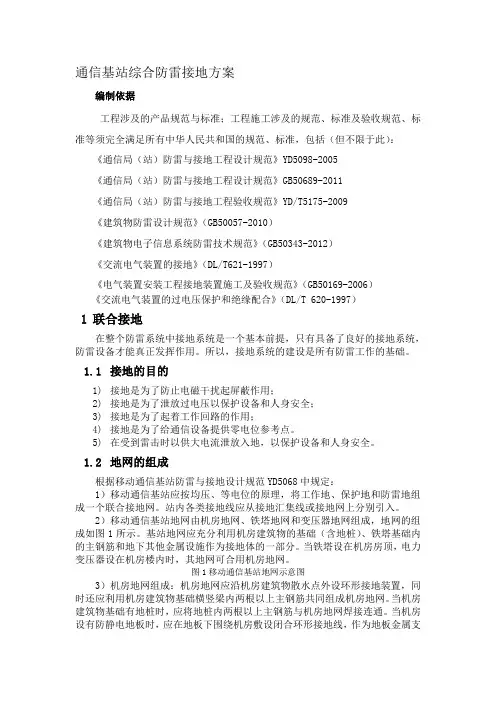

通信基站综合防雷接地方案编制依据工程涉及的产品规范与标准；工程施工涉及的规范、标准及验收规范、标准等须完全满足所有中华人民共和国的规范、标准，包括（但不限于此）：《通信局（站）防雷与接地工程设计规范》YD5098-2005《通信局（站）防雷与接地工程设计规范》GB50689-2011《通信局（站）防雷与接地工程验收规范》YD/T5175-2009《建筑物防雷设计规范》（GB50057-2010）《建筑物电子信息系统防雷技术规范》（GB50343-2012）《交流电气装置的接地》（DL/T621-1997）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）1联合接地在整个防雷系统中接地系统是一个基本前提，只有具备了良好的接地系统，防雷设备才能真正发挥作用。
所以，接地系统的建设是所有防雷工作的基础。
1.1接地的目的1)接地是为了防止电磁干扰起屏蔽作用；2)接地是为了泄放过电压以保护设备和人身安全；3)接地是为了起着工作回路的作用；4)接地是为了给通信设备提供零电位参考点。
5)在受到雷击时以供大电流泄放入地，以保护设备和人身安全。
1.2地网的组成根据移动通信基站防雷与接地设计规范YD5068中规定：1）移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地组成一个联合接地网。
站内各类接地线应从接地汇集线或接地网上分别引入。
2）移动通信基站地网由机房地网、铁塔地网和变压器地网组成，地网的组成如图1所示。
基站地网应充分利用机房建筑物的基础（含地桩）、铁塔基础内的主钢筋和地下其他金属设施作为接地体的一部分。
当铁塔设在机房房顶，电力变压器设在机房楼内时，其地网可合用机房地网。
图1移动通信基站地网示意图3）机房地网组成：机房地网应沿机房建筑物散水点外设环形接地装置，同时还应利用机房建筑物基础横竖梁内两根以上主钢筋共同组成机房地网。
一个实例全面讲解机房如何做防雷接地
一个实例全面讲解机房如何做防雷接地关于防雷接地这一部分介绍的比较少。
下面我们就重点介绍一下防雷接地知识。
对于机房的接地，我们平时主要是参考三个规范比较多。
《数据中心设计设计规范》（GB 50174）《建筑物防雷设计规范》（GB 50057）《建筑物电子信息系统防雷技术规范》（GB50343）本期我们来通过一个实例，详细了解机房如何做防雷接地？一、为什么要做防雷接地？计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。
从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。
为此采取的防范原则是“整体防御、综合治理、多重保护”。
力争将其产生的危害降低到最低点。
三、机房防雷接地系统设计一、防雷设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。
中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。
目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。
防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。
机房防雷接地系统
1.1 机房防雷接地系统按照?民用建筑电气设计规X?要求。
机房设直流工作地、交流工作地、平安保护地及防雷保护地共用一组接地装置，采用大楼共用接地系统，接地电阻不大于1欧姆。
如大楼共用接地系统不能满足上述要求，需要与大楼防雷接地系统分开单独做接地网，两接地网距离需大于10 米。
系统静电泄放接地，在机房地板下采用600mm*600mm网格均压等电位网，接地网采用 30x3 铜带连接而成，并绝缘架空安装，将各机房内的设备、机架、机柜与等电位带进展最短距离连接，使各机房设备在同一个等电位上。
直流接地采用30*3 铜排在机柜位置安装。
1.1.1 机房接地系统机房接地系统是为了消除公共阻抗的聚合，防止寄生电容蜗合的干扰，保护设备和人员的平安，保证计算机系统稳定可靠运行的重要措施。
如果接地与屏蔽正确的结合起来，那么在抗干扰设计上最经济而且效果最显著的一种，因此，为了能保证计算机系统平安，稳定、可靠的运行，保证设备、人员的平安，针对不同类型机房的不同要求，应设计出相应的接地系统。
机房接地类型一般分为以下几种：交流工作接地；计算机系统的弱电接地；平安保护接地；在机房接地时应注意两点：信号系统和电源系统、高压系统和低压系统不应使用共地回路。
灵敏电路的接地应各自隔离或屏蔽，以防止接地回流和静电感应而产生干扰。
机房接地宜采用综合接地方案，综合接地电阻按要求应小于1 欧姆。
机房接地系统示意图如下：L仪器设SPPE均压BVR50接地扁钢接地系统技术要求锌在很多土壤中具有一种能产生一层防蚀保护薄膜的趋势。
在一定程度上，锌还能对铜、铅、锡和钢起阴极保护作用。
因此，如镀锌层足够厚的话，镀锌钢对接地电极来说是一种适宜的材料。
铜的导电率比钢要高得多，可以使接地电极本身的接地电阻保持足够低。
但是，如果铜接地电极与接地聚集线到镀锌钢接地电极的裸铜线之间建立金属连接时，它容易在这些邻近的金属上引起电蚀。
紫铜板如无镀锌保护外层，埋入土壤后易形成氧化铜层而使接地电阻值发生逐年增大的趋向。
现代雷电防护体系
七、馈线采用三点接地，在铁塔高度大于60米，中间增加一点接地；
基站改造防雷要点
八、限压型避雷器之间安装距离应大于5米，开关型与限压型安装距离应 大于10米，考虑到安装距离限制，尽可能不使用开关型避雷器，改变一 级避雷器安装位置，使二级间安装距离满足要求。
型号 PU100 - 400 Res
最大持续耐压 最大放电电流
8/20us (1次)
440V
100KA
*可承受一次10/350us波形（直击雷）12.5KA的冲击。
保护电压 1.8KV
PU系列电源防雷模块
PU系列产品是单片(单极)设计， 用以防止电源系统的直击雷和感 应雷对设备造成的损坏。
型号
PU65 - 400 Res PU40 - 400 PU40 - 230 PU15 - 400 PU15 - 230
九：避雷器的上引线采用BV10~16，接地线采用BVR16~25。
十、尽可能采用“凯文接法”引入电源。
十一、微波进线、馈线进线处应安装馈线信号避雷器。
十二、变压器基础、铁塔基础、机房基础可靠焊接连通，并形成网格 状低电感接地系统。
PU100系列电源防雷模块
安装在架空线进户的总配电箱内， 可以单独使用，无须配合。
75
供电线缆总分流值(KA)
37.5
每根电缆分流值(KA)
12.8
10/350与8/20us波型转换系数 4.18
8/20us波型转换值(KA) 若穿管屏蔽分流系数30%(KA)
53.5 16
依据标准 GB50057-94附录六 GB50057-94第6.3.4条 供电、通信线缆分流 引入供电线缆仅为三芯 GB50343-2004第5.4.1-2条说明
防雷接地技术交底╱附节点图
监理单位施工单位交底部位交底日期交底人签字接收人签字（二）主要机具1．手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
2．电动工具：电锤、冲击钻、电气焊机具等。
3．测试器具：小线、线坠、卷尺、粉线袋等。
4．其他工具：大绳、绞磨(或倒链)、紧线器等。
四、施工工艺（一）接地装置安装1.自然接地体的安装利用结构地板上层、下层各2根φ≥16相邻钢筋通长可靠焊接连通构成接地网。
横向纵向交叉部位可靠跨接，并在交叉处把上层、下层的接地钢筋网可靠焊接连通。
再将标有防雷引下线的柱内主筋(不少于2根)底部与底板筋接地网搭接焊好，并在室外地面以下将柱内主筋焊好连接板，并将两根主筋用色漆做好标记，便于引出和检查，做好隐蔽检查，填写隐检记录。
2.变电所接地系统监理单位施工单位交底部位交底日期交底人签字接收人签字所有电气装置的金属外壳，基础槽钢两端，电缆进户预埋钢管，配线钢管，电缆桥架，母线的金属外壳等正常情况下不带电的金属器件均应可靠接地；变压器柜的金属轨道采用100*5的热镀锌扁钢与基地网可靠焊接连通，变压器的中性点采用100*5的热镀锌扁钢与接地系统可靠连通；所有配电柜下方四周统长10#槽钢预埋件采用40*4的热镀锌扁钢与基地网可靠焊接连通，高、低压柜的金属外壳与10#槽钢预埋件可靠电气连通；为满足环保部门防电磁辐射要求，变电所、开关站。
柴油发电机房的顶板和四周侧墙内设置10*10mm的钢丝网，并在多处采用40*4热镀锌扁钢与变电所、开关站、柴油发电机房四周的接地装置可靠焊接连通。
3.弱电竖井工作接地弱电井在地下二层焊处一根40*4的扁钢至弱电井专用接地端子箱（箱底距地坪500mm），然后在竖井内沿墙向上明敷一根40*4扁铜，每层再用40*4变通从竖向干线引出至接地专用端子箱，套绝缘套（注：明敷扁铜在穿楼板处预埋PVC50管）监理单位施工单位交底部位交底日期交底人签字接收人签字弱电竖井工作接地4.弱电竖井防静电接地：同弱电竖井工作接地；5.弱电机房专用工作接地在地下三层距基础接地网高500mm处预埋150w*150h*80d的钢盒，钢盒与接地网之间采用40*4的扁钢焊接连通，在钢盒至弱电机房、网络机房及多媒体机房专用接地端子箱（距地面300mm）之间用WDZA-YJY-1*95的电缆穿沿墙暗敷PVC32管可靠连接（螺栓连接）。
防雷接地规范v2
防雷接地规范一、各设备接地线缆连接统计：1.原有图纸接地线连接如下表：2.新图纸接地线连接如下表：3.新图纸接地示意图：3.1室内地排13.2室内地排23.3 室外地排二、防雷接地设计说明防雷与接地系统的设计应按照质检总局发布的GB 50689-2011《通信局（站）防雷与接地工程设计规范》有关规定行执。
1、对地网、接地汇流排和接地汇集线的要求新建局（站）应采用工作接地、保护接地以及建筑物防雷接地应共用一组接地系统，形成联合接地。
地网工频接地电阻要≤10Ω。
机房内应按照规范设置总接地汇流排和接地汇集线。
接地汇集线的安装位置应选择在设备密集的区域，以方便各设备的就近接地。
在机房入口处设置馈窗接地汇流排，通过40mm×4mm的热镀锌扁钢或截面积不小于95mm2的多股铜导线就近与机房地网直接连接。
接地排严禁连接到铁塔塔角。
2、机房内防雷保护交流配电接地线采用截面积为16mm2的多股铜线。
开关电源机架外壳接地线采用截面积为16mm2的多股铜线，开关电源-48V工作地线采用截面积为70mm2的多股铜线。
蓄电池组铁架接地线采用截面积为16mm2的多股铜线。
综合柜接地线采用截面积为16mm2的多股铜线。
环境监控系统接地线采用截面积不小于4mm2多股铜线。
各设备的保护地线应单独从接地汇集线（或总接地汇流排）上引入。
设备与接地汇集线（或总接地汇流排）相接方向要求顺着地线排的方向。
接地线布放时应尽量短直，多余的线缆应截断，严禁盘绕。
接地线与设备及接地排连接时必须加装铜接线端子，并必须压（焊）接牢固。
机房内接地排及所有的接地线应用不易脱落、不怕受潮的标签注明接地线名称及接地线两端所连接设备的名称；接地线应采用黄绿双色电缆，并绑扎牢固、整齐、避免折弯。
机房内走线架、吊挂铁架、机架或机壳、金属通风管道、金属门窗等各类金属构件均应与接地汇集线相连作保护接地处理，各段走线架之间必须采用电气连接。
室内走线架应与建筑物外墙（包括立柱、梁、地板、屋顶）内的钢筋绝缘，也不得与室外馈线架直接连通。
通信局(站)的接地与防雷
3.2.2
接地引入线与接地汇集线
综合通信大楼的接地引入线和垂直接地主干线（VR）连接示意图如图 3-4 所示。从地网 上引接多根接地引入线与底层环形汇集线连接。
- 48 -
第3章
通信局（站）的接地与防雷
图 3-3
综合通信大楼的地网示意图
图 3-4
综合通信大楼的接地引入线和垂直接地主干线连接示意图
综合通信大楼的接地汇集线分为垂直接地主干线（VR）和水平接地汇集线两部分。垂直 接地主干线垂直贯穿于通信局（站）建筑物各层，可设置一根或多根，其下端连接在建筑物 底层的环形接地汇集线上，同时与建筑物各层钢筋或均压带连通，并就近与各楼层的水平接 地汇集线（或楼层汇流排）连通。水平接地汇集线应根据通信设备的分布分层设置，各类通 信设备的接地线应就近从水平接地汇集线（或局部汇流排）引入。 垂直接地主干线的数量可根据机房平面大小和竖井的数量确定。在高层建筑物内，垂直 接地主干线至少应每隔一层与楼层均压带连通一次。
- 46 -
第3章
通信局（站）的大的系统， 或设备之间、 设备与外界的连接线较多， 而且复杂的情况。
- 47 -
通信电源 系统
图 3-2
等电位连接的基本结构和组合方式
2．星形接地结构（S 型结构） 星形接地结构只允许单点接地。星形接地容易解决通信系统间的低频干扰问题（在高频 下较易引入干扰） ，因为这种接地方式减少了环流的干扰，使得干扰电流不能形成回路。由星 形接地形式衍生出的树枝型接地结构，要求从地网只引出一根垂直的主干地线到各机房的分 汇流排，再由分汇流排引至各列机架。当采用星形接地结构时，系统的所有金属组件除连接 点外，应与公共连接网保持绝缘。星形接地结构的缺点是，当系统规模较大，设备间连接复 杂时，等电位效果较差。 3．网状—星形混合型接地结构 网状—星形混合型接地采用了两类结构的优点。主体采用网状接地结构，减少了不同设 备接地之间的电位差，方便就近接地；有些对低频干扰较为敏感的设备，则采用局部星形接 地结构。这种等电位连接方法，方便灵活、接线简便，安全性和可靠性较高。 通信系统的等电位连接采用何种型式的接地结构，除考虑通信设备的分布和机房面积大 小外，还应根据通信设备的抗扰度及设备内部的接地方式来选择。
基站防雷接地规范
基站防雷接地规范（2006年试行V3.5）为了防止移动通信基站遭受雷害，确保建筑物、站内工作人员的安全，确保基站内设备的正常工作，提高网络运行的安全系数，有必要做好移动通信基站的防雷与接地工作。
一．基本原则实施防雷工程应本着整体防雷、综合治理、系统防护的原则：1．防止异常电流进入机房。
2．对进入机房的异常电流，应通过避雷器、合理接地系统和地网尽快泄放。
3．对通过以上原则仍未能避免的异常电流应通过等电位连接的技术，将影响降低到最低。
二．电力引入2．1变压器应安装高低压避雷器，其地线应与地网良好连接。
2.2基站供电应采用三相四线铠装电力电缆埋地进入机房，其长度不宜小于15m。
2．32．4重点基站（如传输节点机房等）、郊区及乡镇基站必须安装压敏型电源避雷器。
一级避雷器应安装在基站总交流配电箱内（或旁边）、二级避雷器应安装在开关电源AC屏内，该避雷器应在采购电源设备时一并提出要求。
一级电源防雷器的安装必须在电源线的进口处，不许安装在远离电源线的地方，否则将失去作用。
一、二级避雷器的接地线应尽量短直，引下线长度应不大于1.5米，截面积为35mm2，连接必须可靠，线耳压接必须牵固。
安装位置如图一所示。
一、二级避雷器间的交流电源线长度应不少于5m，对于距离不足5m的基站也可在一、二级避雷器间加装8.5-15μH（5m*1.7μH/m）的空心电感退耦器（必须注意电感的最大工作电流，不得等于或小于基站最大用电负荷）。
图一内置避雷器AC屏的安装位置2．4．1电源避雷器的要求：2.4.1.1．第一级压敏避雷器的要求：（1）对于高山和多次遭雷击的基站最大放电电流≥120-150KA/每线；响应时间≤100ns，3+1的保护模式（2）山区（中雷区以上有架空电源线引入的机房、丘陵、公路旁、农民房、水田中、易遭受雷击的机房，且雷暴日为多雷区的地区）电源用SPD最大通流量:L-PE或L-N、N-PE必须通过冲击通流容量≥100KA/每线、8/20μs波形的检测，最大持续工作相电压385V，采用3+1的保护模式。
移动通信基站防雷与接地
移动通信基站防雷与接地规范1．前言为确保移动通信基站内设备的安全和正常工作、通信畅通。
如何防止或减少移动通信基站的雷害，是每个重视通信工作者必须考虑的问题。
2．供电系统的防雷与接地：2．1移动通信基站应按均压等电位的原理，即将工作地、保护地和防雷地组成一个联合接地体。
站内各类接地均应汇集于同一接地排上。
2．2有条件的地方，移动通信基站宜设置专用变压器，电力线宜采用具有金属护套或绝缘护套的电缆。
在使用中应穿钢管埋地引入移动通信基站。
电力电缆金属护套和穿线钢管两端应就近作可靠的接地。
2．3当电力变压器设在站内时，其高压电力线应采用电力电缆从地下进站。
电缆长度不宜小于200米，电缆两端金属护层应就近作可靠的接地。
2．4进入基站的低压电力电缆宜从地下引入机房，其长度不宜小于50米，电力电缆进入机房交流屏处应加装低压避雷器，从屏内英引出的零线不作重复接地。
2．5基站电力专用变压器高压侧的三根相线应分别就近对地加装高压避雷器，电力变压器低压侧三根相线应分别加装低压避雷器，变压器外壳，低压侧的交流零线，以及与变压器相关的电力电缆的金属外护套应就近接地。
2．6基站直流工作地，应从室内接地汇集排上就近引接，接地线截面积应满足最大负荷的要求，一般为35—95平方毫米，材料为多股铜线。
3．铁塔的防雷与接地：3．1基站铁塔应有完善的防直接雷及二次感应雷的防雷装置。
3．2基站宜采用太阳能塔灯，对于使用交流电的航标灯，其电源线应采用具有金属外护层的电缆。
电缆的金属外护层应在塔顶及进机房入口处的外侧就近接地。
塔灯的电源线控制线在机房入口处分别加装避雷器，零线应直接接地。
3．3基站天线应在接闭器的保护范围内，接闭器应设置专用雷电流引下线，材料宜采用40 x 4毫米的镀锌扁铁。
3．4基站同轴电缆的金属外护套，应在上部、下部和经走线架进机房入口处就近接地。
当铁塔大于60米时，同轴电缆中部应增加一处接地。
3．5信号线：电缆芯线在进站应加装相应的信号避雷器，电缆内的空线对同样应加装避雷器。
通信电源防雷和接地
• 接地引入线：接地体与贯穿电信局（站）各电信装机楼层的接地总
汇集线之间相连的连接线称为接地引入线，接地引入线应作防腐蚀处 理，以提高使用寿命。在室外与土壤接触的接地电极之间的连接导线 则形成接地电极的一部分，不作为接地引入线。
• 接地汇集线：接地汇集线是指电信局（站）建筑物内分布设备可与
各通信机房接地线相连的一组接地干线的总称。
提 升 的 一 个 方法。
友 情 提 醒 :早 会开始 之前请 把手机 调至振 动或关 闭状态 ,谢谢 您的配 合。 齐 唱 司 歌 :把 幸福送 给每一 个人,把 吉祥 送给每 一个人 ,让我们 的脚步 响彻大 地,把爱 心 送 给 每 一 个人,用 我们的 真诚回 报客户 的信任 ,相信辛 勤的付 出回报给我们的将是 快 乐 ,是 喜 悦 ,下面请 全体伙 伴起立 用高慷 的声音 来唱响 我们的 同一首 歌,把 爱心送
直流工作接地：
作用一、在电话通话回路中，将蓄电池组的一个极接地，以减少由于用户线路对 地绝缘不良时引起的串话。
作用二、在电话和公众电报通信回路中，利用大地完成通信信号回路。 作用三、电信局站蓄电池组正极接地的作用：
-48V电源系统，从电话交换机发生的历史看，在现代交换机采用电子元器件以前，都采用大量继电器元件。 为了保护继电器正常耐久使用，48V蓄电池组采用正极接地，其原因是减少由于继电器线圈或电缆金属外波 绝缘不良时产生的电蚀作用，因而使继电器和电缆金属外皮受到损坏。因为在电蚀时，金属离子在化学反应 下是由正极向负极移动的，如果在继电器线圈和铁心之间绝缘不良，就有小电流i流过，电池组正极接地，虽 然铁心也会受到电蚀，但线圈的导线不会腐蚀，铁心的质量较大，不会招致可察觉的后果。
通信机房防雷及接地(网运部)
▪ 电涌保护器（Surge protective device,SPD)：通过抑制瞬态或暂态过电 压，旁路电涌电流来保护设备的一种装 置。它至少含有一个非线性元件。
▪ 限压型SPD（voltage limiting type) ：
在无电涌时呈高组态，但随着电涌的增大， 其阻抗不断降低的一种SPD。限压型SPD的 常用器件有：压敏电阻、瞬态抑制二极管等。
▪ 新的标准基本上对基站的接地电阻 是这样处理的：当基站所在地区大
地电阻率较低时，基站地网接地电 阻一般不大于10Ω，当采用环形接 地时，地网面积一般应大于100m2； 当基站的土壤电阻率大于1000Ω·m 时，
▪ 可不对基站的接地电阻予以限制，但要 求其地网的等效半径应大于等于20m， 并在地网四角加以10m～20m辐射型接 地体。地网环形接地体的周边可以根据 地形、地理状况决定其形状。 新的标准
▪ 13）建筑物及其它各类地网的现状和平 面图。
▪ 14）配电室、电力室是否分开；如分开， 第一级（B）级SPD在配电室设备内外 的安装位置。
▪ 15）建筑物雷电引下线的现状及其与通 信设备接地线的距离。
▪ 16）高层建筑物防侧击雷的措施。
▪
▪ 17）电气竖井内线路布置情况。
▪ 18）各机房通信设备布置平面图，通信、 信息系统设备的安装情况。
▪ 由于对通信网上运行的通信设备进行雷击抗 扰度测试是一项复杂而专业性(要求具有通信 专业知识、电磁兼容专业知识、高电压试验 技术知识和雷电磁脉冲防护知识)极强的工作， 不恰当的测试方法和操作都会严重威胁到网 络安全，因此开展该项测试必须要谨慎进行。
通信局（站）在用防雷系统检测应收 集的资料
铁运[2011]144号关于印发《铁路通信设备雷电综合防护实施指导意见》的通知
![铁运[2011]144号关于印发《铁路通信设备雷电综合防护实施指导意见》的通知](https://img.taocdn.com/s3/m/e8bb8c7bf705cc17552709eb.png)
铁运[2011]144号关于印发《铁路通信设备雷电综合防护实施指导意见》的通知铁道部文件铁运[2011]144号关干印发《铁路通信设备雷电综合防护实施指导意见》的通知各铁路局:为规范铁路通信设备雷电防护工作，提高通信设备抗御雷电能力，减少或防止雷电损害，铁道部组织编制了《铁路通信设备雷电综合防护实施指导意见》(以下简称《指导意见》)。
《指导意见》吸取了我国铁路防雷工作多年来的经验，借鉴了国内公众通信、建筑物和电子信息系统防雷的相关规范，结合近年来铁路信号防雷实施情况，明确了通信设备雷电综合防护的原则、内外部防护的方法、浪涌保护器(SPD)的技术指标等，用于指导铁路通信防雷设计、施工和维护工作。
各单位要按照《指导意见》的各项规定，对管内通信设施防雷接地进行全面检查，制定整改计划，力争用2-3年时间全部达标。
附件：1. 铁路通信设备防雷及接地工程要点2. 编制依据3. 通信典型浪涌保护器防护参考图铁路通信设备雷电综合防护实施指导意见1.总则1.1 为规范铁路通信设备雷电防护工作，提高通信设备抗御雷电能力，减少或防止雷电损害，特制定本指导意见。
1.2 通信机房(楼、站、机械室，以下均统称通信机房）应采用外部防雷和内部防雷措施进行综合防护，见图一。
图一：通信综合防雷系统示意图1.3 本指导意见适用于新建铁路、既有线改造中的通信防雷设计及通信防雷系统改造。
在铁路通信新建和改造工程中，必须统筹设计铁路通信设备雷电综合防护。
对于隐蔽工程应严格执行监理和随工验收制度，确保工程质量。
1.4 通信机房的雷电防护，应根据当地雷电活动情况和通信机房性质，选择合理的保护措施，同时也应防止过度保护造成不必要的浪费。
1.5 通信机房所在地雷暴日应根据当地气象部门提供的数据确定。
1.6 通信机房接地应采用共用接地系统方式，即建筑物防雷系统的接地装置、建筑物金属构件、低压配电保护线（PE）、防静电接地以及通信设备的工作接地、保护接地、防雷接地等连接在一起构成共用的接地系统。
