激光加工设备有哪些【详尽版】

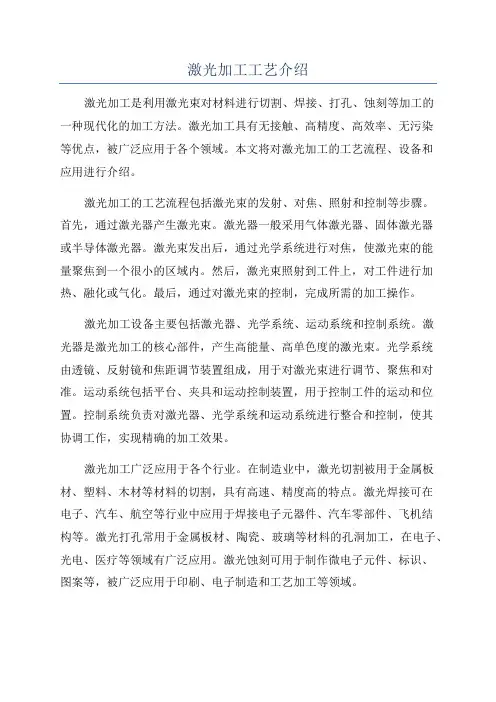

激光加工工艺介绍
激光加工工艺介绍激光加工是利用激光束对材料进行切割、焊接、打孔、蚀刻等加工的一种现代化的加工方法。
激光加工具有无接触、高精度、高效率、无污染等优点，被广泛应用于各个领域。
本文将对激光加工的工艺流程、设备和应用进行介绍。
激光加工的工艺流程包括激光束的发射、对焦、照射和控制等步骤。
首先，通过激光器产生激光束。
激光器一般采用气体激光器、固体激光器或半导体激光器。
激光束发出后，通过光学系统进行对焦，使激光束的能量聚焦到一个很小的区域内。
然后，激光束照射到工件上，对工件进行加热、融化或气化。
最后，通过对激光束的控制，完成所需的加工操作。
激光加工设备主要包括激光器、光学系统、运动系统和控制系统。
激光器是激光加工的核心部件，产生高能量、高单色度的激光束。
光学系统由透镜、反射镜和焦距调节装置组成，用于对激光束进行调节、聚焦和对准。
运动系统包括平台、夹具和运动控制装置，用于控制工件的运动和位置。
控制系统负责对激光器、光学系统和运动系统进行整合和控制，使其协调工作，实现精确的加工效果。
激光加工广泛应用于各个行业。
在制造业中，激光切割被用于金属板材、塑料、木材等材料的切割，具有高速、精度高的特点。
激光焊接可在电子、汽车、航空等行业中应用于焊接电子元器件、汽车零部件、飞机结构等。
激光打孔常用于金属板材、陶瓷、玻璃等材料的孔洞加工，在电子、光电、医疗等领域有广泛应用。
激光蚀刻可用于制作微电子元件、标识、图案等，被广泛应用于印刷、电子制造和工艺加工等领域。
激光加工工艺具有许多优点。
首先，激光加工无接触，避免了对工件的物理损伤，不会产生变形和应力。
其次，激光束具有很高的能量密度，能够实现高精度的加工，切割、焊接、打孔等过程精度较高，零件形状复杂度较高的工艺更适用于激光加工。
此外，激光加工速度快，效率高，适用于批量生产。
而且，激光加工过程无需接触工件，无需使用刀具，无需冷却液，无需消耗材料，无产生机械碰撞声和振动，减少了噪音和污染。
激光设备的组成
激光设备的组成激光设备是一种利用激光技术产生、放大、调制和控制激光的设备。
它广泛应用于工业、医疗、科研等领域。
激光设备的组成主要包括激光器、光学系统、电源系统和控制系统等。
一、激光器激光器是激光设备的核心部件，用于产生和放大激光光束。
激光器一般由激光介质、泵浦源和谐振腔等部分组成。
激光介质有固体、液体和气体等多种类型，不同类型的激光介质决定了激光器的输出波长和功率特性。
泵浦源则用于提供能量，激发激光介质中的原子或分子跃迁，使其产生受激辐射。
谐振腔用于增强激光的光程，使光线在腔内来回反射，形成激光共振。
二、光学系统光学系统是激光设备中负责操控和控制激光光束的部分。
光学系统主要包括激光束整形器、激光束传输系统、激光束聚焦系统和光学器件等。
激光束整形器用于调整激光光束的形状和大小，使其适应不同的应用场景。
激光束传输系统用于将激光光束从激光器传输到目标位置，通常采用光纤或光束导管等方式。
激光束聚焦系统用于将激光光束聚焦到目标上，以实现切割、焊接、打标等操作。
光学器件如光学透镜、光学棱镜等则用于调整激光光束的传播方向和光路。
三、电源系统电源系统为激光设备提供所需的电能。
激光器通常需要较高的电压和电流来驱动，因此电源系统必须具备稳定可靠的特点。
电源系统一般由直流电源、交流电源和脉冲电源等组成，根据不同的激光器类型和工作要求选择合适的电源。
四、控制系统控制系统用于对激光设备进行操作和控制。
控制系统一般包括硬件控制和软件控制两部分。
硬件控制主要由传感器、执行器和电路板等组成，用于监测和控制激光设备的各个参数和功能。
软件控制则通过计算机或控制器等设备进行，可以实现对激光设备的远程监控和操作，提高设备的自动化程度和工作效率。
激光设备的组成主要包括激光器、光学系统、电源系统和控制系统等部分。
这些部分相互协作，共同实现激光的产生、放大、调制和控制，为激光设备的正常运行和应用提供了基础。
随着科技的不断发展，激光设备的组成也在不断创新和完善，以满足不同领域对激光技术的需求。
激光打标机有哪些种类【详解】
激光打标机常常被人们称之为激光刻字机，激光标记机，激光打码机，终端客户中很多人都称之为激光机。
而在激光行业内，从业者对其描述和分类更加具体，能在客户说出要求后，根据实际情况推荐合适的机型。
激光打标机可以根据核心原理的工作物质或者工作用途进行分类，小编整理相关资料介绍下目前市场几种常见的打标机种类及其作用。
激光打标机经过几十年的发展已经非常成熟，从镀金腔打标机到皮秒打标机，见证了激光打标产业的发展，目前市场上主流打标机分为光纤激光打标机、CO2激光打标机、紫外激光打标机、半导体激光打标机、飞行激光打标机.1、光纤激光打标机：主要应用于：塑胶、电子、金属、陶瓷、烟草等材料上标刻出所需要的文字、图案、条形码等各类图形，光纤激光打标机操作简单便捷打标速度快、清晰等优点，使得企业的生产效率更加高效。
我们常用的脉冲激光器有10W、20W、30W、50W。
2、紫外激光打标机：所应用的行业与光纤激光打标机相同，但打印出来的文字、图案等，会更加精细、清晰，主要应用于企业对文字、图案等要求更高的主品，特别是一些光纤激光打标机无法标刻出所需的效果时紫外激光打标机的特强就体现出来了，因为紫外激光打标机是属于冷光范畴，很多产品光纤激光打标机标刻不出来满意的效果紫外激光打标机一般都能标刻出来。
市面上常用的紫外激光器有3W、5W、7W、8W、10W、15W。
3、二氧化碳激光打标机：CO2激光打标机是用激光束在各种不同的物质表面打上永久的标记。
打标的效应是通过表层物质的蒸发露出深层物质，从而刻出精美的图案、商标、日期、LOGO或者文字，目前CO2激光打标机主要应用于一些要求更精细、精度更高的场合。
应用于食品、药品、酒、电子元器件、集成电路(IC)、电工电器、手机通讯、建材、PVC管材等行业，CO2激光打标机和喷码机比主要优势是没有耗材和永久性.4、端泵激光打标机：主要应用的行业也与光纤激光打标机相同，性能与光纤激光打标机也相近，但它的峰值功率更高。
激光设备分类
激光设备分类激光设备是一类利用激光技术进行工作的设备，广泛应用于科研、医疗、工业、通信等领域。
根据不同的激光器类型和应用需求，激光设备可以分为多个不同的分类。
本文将介绍几种常见的激光设备分类。
一、气体激光器气体激光器是利用气体分子之间的能级跃迁来产生激光的设备。
根据不同的激光介质，气体激光器可以分为氦氖激光器、二氧化碳激光器、氖气激光器等。
其中，氦氖激光器是最早被发现和研究的气体激光器，主要用于科研、医疗和教学等领域；二氧化碳激光器在工业加工和医疗美容等领域有着广泛的应用。
二、固体激光器固体激光器是以固体晶体或玻璃为激活介质的激光器。
根据不同的激活介质和能级结构，固体激光器可以分为Nd:YAG激光器、Nd:YVO4激光器、钛宝石激光器等。
这些固体激光器在工业加工、材料加工、激光打标等领域有着广泛的应用。
三、半导体激光器半导体激光器是利用半导体材料的PN结构产生激光的设备。
由于其具有小体积、高效率、低成本的特点，半导体激光器在通信、显示、医疗、雷达等领域得到了广泛的应用。
常见的半导体激光器包括激光二极管、垂直腔面发射激光器、量子级联激光器等。
四、光纤激光器光纤激光器是利用光纤作为激光输出通道的激光器。
由于光纤具有柔性、耐高温、小尺寸等特点，光纤激光器在通信、激光加工、医疗等领域具有广泛的应用前景。
光纤激光器主要包括光纤光源、光纤放大器和光纤激光器三个部分。
五、飞秒激光器飞秒激光器是一种具有极短脉冲宽度的激光器，脉冲宽度一般在飞秒（10^-15秒）量级。
由于其极短的脉冲宽度，飞秒激光器在材料加工、医疗、科研等领域有着广泛的应用。
飞秒激光器主要包括飞秒脉冲激光器和飞秒振荡器两种类型。
六、二极管激光器二极管激光器是一种利用半导体二极管工作的激光器，具有小体积、低功耗、长寿命等优点。
二极管激光器在光存储、激光打印、光通信等领域有着广泛的应用。
根据不同的工作方式和结构，二极管激光器可以分为连续工作二极管激光器和脉冲工作二极管激光器。

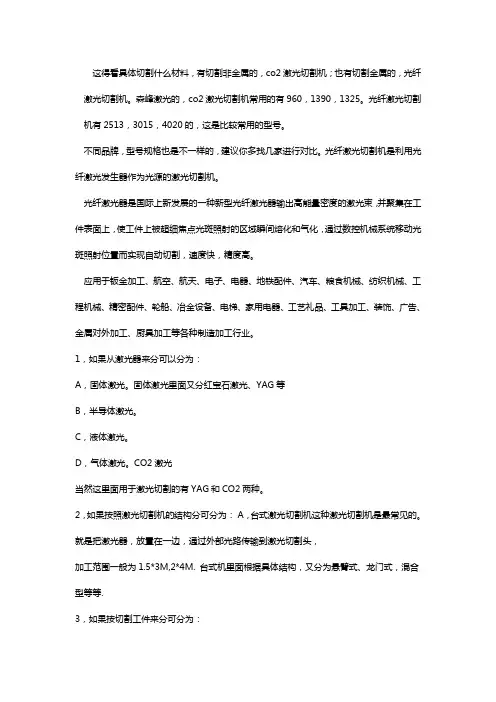

激光切割机型号大全【免下载】
这得看具体切割什么材料，有切割非金属的，co2激光切割机；也有切割金属的，光纤激光切割机。
森峰激光的，co2激光切割机常用的有960，1390，1325。
光纤激光切割机有2513，3015，4020的，这是比较常用的型号。
不同品牌，型号规格也是不一样的，建议你多找几家进行对比。
光纤激光切割机是利用光纤激光发生器作为光源的激光切割机。
光纤激光器是国际上新发展的一种新型光纤激光器输出高能量密度的激光束，并聚集在工件表面上，使工件上被超细焦点光斑照射的区域瞬间熔化和气化，通过数控机械系统移动光斑照射位置而实现自动切割，速度快，精度高。
应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工、厨具加工等各种制造加工行业。
1，如果从激光器来分可以分为：A，固体激光。
固体激光里面又分红宝石激光、YAG等B，半导体激光。
C，液体激光。
D，气体激光。
CO2激光当然这里面用于激光切割的有YAG和CO2两种。
2，如果按照激光切割机的结构分可分为：A，台式激光切割机这种激光切割机是最常见的。
就是把激光器，放置在一边，通过外部光路传输到激光切割头，加工范围一般为1.5*3M,2*4M. 台式机里面根据具体结构，又分为悬臂式、龙门式，混合型等等.3，如果按切割工件来分可分为：A。
金属激光切割机。
激光器的功率一般比较大。
B。
非金属激光切割机。
激光器的功率一般很小。
C。
还可以用于切割管的，管子激光切割机。
按功率可分为:高、中、低功率光纤激光切割机; 按切割材料可分为:金属与非金属激光切割机;按加工维度可分为:二维与三维激光切割机; 还有很多分类激光切割加工是用不可见的光束代替了传统的机械刀，具有精度高，切割快速，不局限于切割图案限制，自动排版节省材料，切口平滑，加工成本低等特点，将逐渐改进或取代于传统的金属切割工艺设备。
激光切割机选用
激光切割机选用激光切割机的种类及优势分析激光切割机在现代的生活生产中应用广泛，他可以分为三种类型，简单地介绍一下三种激光切割机的优点：（一）YAG固体激光切割机YAG固体激光切割机具有价格低、稳定性好的特点，但能量效率低一般<3%，目前产品的输出功率大多在600W以下，由于输出能量小，主要用于打孔和点焊及薄板的切割。
它的绿色的激光束可在脉冲或连续波的情况下应用，具有波长短、聚光性好适于精密加工特别是在脉冲下进行孔加工最为有效，也可用于切削、焊接和光刻等。
YAG固体激光切割机激光器的波长不易被非金属吸收，故不能切割非金属材料，且YAG固体激光切割机需要解决的是提高电源的稳定性和寿命，即要研制大容量、长寿命的光泵激励光源，如采用半导体光泵可使能量效率大幅度地增长。
主要优点：能切割其他激光切割机都无法切割的铝板，铜板以及大多数有色金属材料，机器采购价格便宜，使用成本低，维护简单，大部分关键技术已被国内企业所掌握，配件价格及维护成本低，且机器操作维护简单，对工人人员素质要求不高。
主要劣势及缺点：只能切割8mm以下的材料，且切割效率相当较低主要市场定位：8mm以下切割，主要针对自用型中小企业和加工要求不是特别高的大多数钣金制造，家电制造，厨具制造，,装饰装潢，广告等行业用户，逐步取代线切割，数控冲床，水切割，小功率等离子等传统加工设备（二）光纤激光切割机光纤激光切割机由于它可以通过光纤传输，柔性化程度空前提高，故障点少，维护方便，速度奇快，所以在切割4mm以内薄板时光纤切割机有着很大的优势，但是受固体激光波长的影响它在切割厚板时质量较差。
光纤激光器激光切割机的波长为1.06um，不易被非金属吸收，故不能切割非金属材料。
光纤激光的光电转化率高达25%以上，在电费消耗、配套冷却系统等方面光纤激光的优势相当明显。
根据国际安全标准，激光危害等级分4级，光纤激光由于波长短对人体由于是眼睛的伤害大，属于危害最大的一级，出于安全考虑，光纤激光加工需要全封闭的环境。
激光设备十大品牌简介
汇报人： 2023-12-01
目录
• 激光设备行业概述 • 激光设备十大品牌评选标准 • 激光设备十大品牌介绍 • 激光设备十大品牌对比分析 • 激光设备行业未来发展趋势与展望
CHAPTER 01
激光设备行业概述
激光设备的定义与分类
激光设备的定义
激光设备是一种利用激光束作为 能源，对材料进行加工、改造、 制造和测量等操作的设备。
THANKS FOR WATCHING
感谢您的观看
激光设备的分类
根据应用领域和功能，激光设备 可分为激光打标机、激光切割机 、激光焊接机、激光熔覆机等。
激光设备的应用领域
制造业
激光设备在制造业中应用广泛， 如汽车制造、航空制造、电子设 备制造等，可用于打标、切割、
焊接等。
医疗行业
激光设备在医疗行业中应用广泛， 如激光治疗仪、激光美容仪、激光 医疗器械等。
产品线与业务范围对比
杭州大吉光电
01
专注于激光设备的研发、生产和销售，产品线涵盖激光打标、
激光切割、激光焊接等多个领域。
上海团结普瑞玛
02
以高功率激光切割设备为主打产品，同时提供激光打标、激光
焊接等设备。
武汉楚天激光
03
业务范围包括工业激光设备、医疗激光设备和科研激光设备等
多个领域。
技术实力与创新能力对比
通信行业
激光设备在通信行业中应用广泛， 如光纤通信、卫星通信、无线通信 等，可用于光信号传输和处理。
激光设备市场现状与趋势
市场现状
随着科技的不断进步和应用的不断拓展，激光设备市场发展迅速，市场规模不 断扩大，竞争也越来越激烈。
发展趋势
未来，随着新技术的不断涌现和应用领域的不断拓展，激光设备将继续向高精 度、高效率、智能化的方向发展。同时，随着环保意识的不断提高，绿色制造 和智能制造也将成为激光设备行业的重要发展方向。
先进制造技术激光加工技术
2024/10/13
12
二、激光加工的合理工作参数 (5)
（2）切缝宽度 一般在0.5mm左右，它与被切材料 性质及厚度、激光功率大小、焦距及焦点位置、激光 束直径、喷吹气体压力及流量等因素有关，其影响程 度大致与对打孔直径的影响相似。切割精度可达 ±0.02～0.01mm。
（3）切割厚度 它主要取决于激光输出功率。切割 碳素钢时，1kW级激光器的极限切割厚度为9mm， 1.5kW级为12mm，2.5kW级为19mm；2.5kw级切 割不锈钢的最大切割厚度则为15mm。对于厚板切割 则需配置3kw以上的高功率激光器。
2024/10/13
8
二、激光加工的合理工作参数 (1)
1．激光打孔尺寸及其精度的控制 （1）孔径尺寸控制 采用小的发散角的微光器 （0.001～0.003rad），缩短焦距或降低输出能量可获 得小的孔径。对于熔点高、导热性好的材料可实现孔径 0.01～1mm的微小孔加工，最小孔径可达0.001mm。 （2）孔的深度控制 提高激光器输出能量，采用合理 的脉冲宽度（材料的导热性越好宜取越短的脉冲宽），应 用基模模式（光强呈高斯分布的单模）可获得大的孔深。 对于孔径小的深孔宜用激光多次照射，并用短焦距 （15～30mm）的物镜打孔。
2024/10/13
11
二、激光加工的合理工作参数 (4)
2．激光切割的合理工作参数 除精细切割如切割硅片可用YAG固体激光器外，激 光切割一般采用CO2以激光器，其工作参数主要有切割 速度、切缝宽度和切割厚度。 （1）激光切割速度 它随激光功率和喷气压力增大 而增加，而随被切材料厚度增加而降低。切割6mm厚 度碳素钢钢板的速度达到2.5m／min，而厚度为 12mm的钢板仅为0.8m/min。切割15.6mm厚的胶 合板为4.5m/min，切割35mm厚的丙烯酸酯板的速 度则达27m/min。
激光切割机品牌排名-世界激光切割机排名【详情】
激光切割机品牌排名_世界激光切割机排名内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.激光切割机是现代工业加工的一款切割设备，全国大大小小的激光切割机品牌数不胜数。
世界激光切割机品牌：德国通快、瑞士百超、日本TANAKA（田中）、日本KOIKE（小池）、日本山崎马扎克等。
通快、百超的台式激光结构是基于数控冲床、剪板机上开发的。
其在切割6mm 以下钢板的时候，切割速度和移动速度快。
但是工作台面小，一般为1.5*3米或2*4米，如果切割6米或9米长板的时候就必须拆成几部分再在激光切割机上切，使得生产效率和材料的使用率下降。
世界激光切割机品牌——通快：如果产品材料单一,且是大批量的,通快,切割头的更换,切割镜片的清洗方便,不过它的手动操作功能不怎么好用。
世界激光切割机品牌——百超：在手动操作这一点上可以说是做得好，加工参数调整简单,相对于一般的操作人员来说喜欢.但可人工调整的方式没有百超来得丰富（对热轧板这类材料来说）世界激光切割机品牌——田中、小池的龙门式大台面结构激光切割机。
中厚板切割，工作台面大（可以几十米长的工作台面，宽度也可以3-6米），比如有3*9或是2*6米的板就可直接放在工作台上进行切割。
但由于激光发生器是随机器一起运动的，所以很重，在切割3mm以下的薄板时，速度没有台式激光切割机快。
日本田中的激光切割机在切割厚度和尺寸方面具有能力，中厚板厚度能够达到30MM，应用在结构件加工方面，使用寿命长。
世界激光切割机品牌——马扎克，可以切割三维工件还有型材切割和软件，同时还配有道具，激光切割完了后能进行攻丝倒角以及绞孔，使用功能智能化。
世界激光切割机品牌——大族激光公司拥有数百人的研发队伍。
激光切割机系统有哪些
激光切割机系统有哪些激光切割机系统有哪些激光切割机比作一个人的话，机床及床身是体格，伺服电机是肌肉，激光器是的心脏，而掌控系统就是大脑，激光切割机的“智力”全靠掌控系统来决议，激光切割机系统有：1、柏楚系统，2、PIC系统，3、PA8000系统。
激光切割机系统有哪些1、柏楚系统，柏楚系统是国内人员针对国内市场开发的激光切割机系统，针对激光切割机开发的非闭环开源系统，该系统在高中低功率激光切割机使用上有操作简便，功能丰富，人机操作简单等优点，被国内多数激光切割机制造商广泛使用在高中低功率激光切割机上，经过多年升级和试验，目前是高中低功率激光切割机最稳定的系统配置。
2、PIC系统，属于比较老的板卡掌控系统，可以集成到一般电脑上运行，利用后台软件掌控模拟信号传输，该掌控系统虽然老，但属于完开源系统。
3、PA8000系统，PA系统是基于PC技术的开放式数控系统(CNC)，开放式CNC技术代表着全球数控领域的最前沿技术，可以依据自身要求开发。
激光切割机系统构成部分1)机床主机部分：激光切割机机床部分，实现X、Y、Z轴的运动的机械部分，包含切割工作平台。
用于安置被切割工件，并能依照掌控程序正确而精准的进行移动，通常由伺服电机驱动。
2)激光发生器：产生激光光源的装置。
对于激光切割的用途而言，除了少数场合采纳YAG固体激光器外，绝大部分采纳电光转换效率较高并能输出较高功率的CO2气体激光器。
由于激光切割对光束质量要求很高，所以不是全部的激光器都能用作切割的。
高斯模式适用于小于1500W、低阶模二氧化碳激光器100W3000W、多模3000W以上。
3)外光路：折射反射镜，用于将激光导向所需要的方向。
为使光束通路不发生故障，全部反射镜都要保护罩加以保护，并通入干净的正压保护气体以保护镜片不受污染。
一套性能良好的透镜会将一无发散角的光束聚焦成无限小的光斑。
一般用 5.0英寸焦距的透镜。
7.5英寸透镜仅用于12mm厚材。
激光加工技术的应用实例
激光加工技术的应用实例
1、汽车激光加工：汽车激光加工是指利用激光技术来改善汽车表面的外观和性能。
通常使用熔焊或激光焊接，经过激光切割和焊接处理的零部件，不但强度、精度和防腐蚀性能更好，而且外观锋利优雅。
2、复合激光加工：复合激光加工技术是指将等离子切割、激光打标，激光焊接以及相关技术结合使用，以满足复杂工艺加工及复合表面加工的需求，表面光洁度达到RA6.3以上，扭矩良好，耐磨性更强，无需手工处理就可以达到可控、性能优异的产品。
3、木制品激光加工：木制品激光加工，指使用激光技术处理木制品，特别是家具，几何尺寸、表面平整度和光洁度均能达到惊人的精度，无需额外的手工处理，而且处理工序节省时间，提高生产效率。
4、薄板材料激光加工：薄板材料激光加工是指将激光技术用于薄板材料加工，如金属板、厚度小于6毫米的玻璃、复合材料，精准表示机械装甲零件的小孔及其他微细细部结构，前后翻边精度大大提高，达到±0.03毫米。
5、精密机电激光加工：精密机电激光加工是指运用激光技术处理的一种特殊工艺，零件表面状态优良，精度和效率要求非常高，具有切割精度、吹灰无污染等优势，能够快速准确加工微精密构件，广泛应用
于家用电器、高端芯片设备、高档轿车配件等，如涡轮增压机的离心挡板及螺钉，最精密的加工精度可达到0.01毫米。
大族粤铭激光切割机CM、PN系列使用说明书
F2-4
F2-5
各水管接头要对接牢固，防止漏水；胶管要理顺不能打折，以免造成水流不畅。
最后把激光管电源线穿过小孔拉向激光电源处，见图 F2-6：
F2-6 2、安装激光电源：
把激光电源放进工作台后面的箱体中，先连接正极线，旋松激光管正极线的白色塑胶 螺盖,如图 F2-7：
CM 系列激光雕刻切割机
- 12 -
正常。如图 F2-15：
F2-15
空气压缩机在系统中的作用十分重要，高压气体通过气管从激光头出光口喷出，一 方面可以保证聚焦镜片的清洁，另外还起到防止材料被激光引燃的作用。因此用户在日
CM 系列激光雕刻切割机
- 14 -
常维护中，应注意气管不能打折或破损，否则吹风异常可能会引起材料燃烧。 5、调整光路 将所有电源线连接好并通电，打开雕刻机电源，此时机器开始复位并回到最近一次定
位点，表明机器运转正常，打开激光电源，开始调整光路。先调整一号反射镜，把横梁移 至离 1 号镜片最近处打上一个点，再移到最远处打一个点，通过调整镜片背后的三颗螺丝 对镜片角度进行调整，使远处这个光点与第一个光点重合即可。
F2-16 调整好 1 号反射镜后，接下来，再调整 2 号反射镜，同样将激光头移至最靠近 2 号镜 片的一端打一个光点，再移到最远处打一个光点，将远处的光点调整到与第一个光点重合 即可。 注意：以上光点的位置，一定要打在镜片的中央为最佳，绝对不能打在边缘处。如果 打在边缘处，请继续调整镜片，直到打在中央为止。 最后检查一下，光激光头位于不同顶点处时，光点是否重合，如果不重合，请用上面 的方法重新调整光路，直到重合为止。四个点调整重合后，我们再看看这个点是否打在激 光头入光孔中央？如果不是，请关闭激光电源，调整激光管的位置，如果是左右偏移，则 偏向哪方，就往哪方调，比如：偏左，就把激光管朝左的方向调整一点；偏右，则把激光 管向右调整一点。如果是上下偏移，就朝相反方向调整，即偏上，则将激光管向下调整一
激光加工基本设备及其组成部分
激光加工基本设备及其组成部分
激光加工是一种利用激光束加工材料的方法。
激光加工设备主要由以下几部分组成：
1. 激光源
激光源是激光加工设备的核心部件，它产生激光束。
常用的激光源有CO2气体激光器、固体激光器、半导体激光器等。
不同类型的激光源具有不同的功率、波长和重复频率等特点，用户可以根据需要选择不同类型的激光源。
2. 光路系统
光路系统主要由反射镜、透镜等组成，它的主要作用是将激光束聚焦在加工点上，并确保激光束的质量。
光路系统的设计和调整对于激光加工的质量和效率具有至关重要的作用。
3. 控制系统
控制系统是激光加工设备的大脑，它控制激光源、光路系统、工作台等组件的运动和参数设置。
现代激光加工设备通常采用计算机控制系统，用户可以通过计算机界面进行操作和参数设置。
4. 工作台
工作台是激光加工设备的承载部件，它支持被加工的材料，同时可以进行移动和旋转等动作。
大多数激光加工设备采用多轴数控工作台，可以实现各种复杂的加工运动。
5. 辅助设备
辅助设备包括冷却系统、排气系统、除尘系统等，它们的作用是确保激光加工设备的稳定运行和操作环境的清洁。
其中，冷却系统主要用于激光源的散热，排气系统和除尘系统则用于清除激光加工过程中产生的废气和粉尘。
以上就是激光加工设备的基本组成部分。
不同类型的激光加工设备在组成部分和工作原理上可能会有所不同，但总体来说，它们都包含了以上几个方面的内容。
激光打标机分类激光打标机的种类大全
激光打标机分类内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.目前市面上常见的激光打标机主要以CO2激光打标机以及YAG激光打标机为主，后来YAG 激光打标机逐步被半导体激光打标机所取代，成为激光打标机市场占有量多的一种机型，另外还有高端些的端面泵浦激光打标机，光纤激光打标机，紫外激光打标机等。
1、按照激光器不同分类激光打标机按照激光器不同可分为：CO2激光打标机，半导体激光打标机，YAG激光打标机，光纤激光打标机。
按照激光可见度不同分为：紫外激光打标机（不可见）、绿激光打标机（可见激光）、红外激光打标机（不可见激光）。
2、按照激光波长分类激光打标机按照激光波长不同可分为：532nm激光打标机、808nm激光打标机、1064nm 激光打标机、10.64nm激光打标机、266nm激光打标机、322nm激光打标机。
就目前国内市场而言华工激光半导体激光打标机的市场占有量多。
半导体DP激光打标机体积小、免维护、使用简单、应用广泛等特点。
激光打标机又称“镭射雕刻机”，在农机制造中“镭射雕刻机”的作用也非常之大。
目前常用的主要是以下几种：1.CO2激光打标机。
可雕刻多种非金属材料。
应用于服装辅料、医药包装、建筑陶瓷、饮料包装、织物切割、橡胶制品、外壳铭牌、工艺礼品、电子元件、皮革等行业。
2.YAG金属激光打标机。
应用行业特别适用于满足高精度加工需求。
应用于电子元器件、五金制品、工具配件、集成电路（IC）、电工电器、手机通讯、精密器械、眼镜钟表、首饰饰品、汽车配件、塑料按键、建材、PVC管材、医疗器械等行业。
3.半导体激光打标机（侧泵激光打标机和端泵激光打标机）应用行业模具刻字、五金产品刻字、各塑胶按键、机械产品、电子原件、五金工具、各装饰品等刻字。
激光加工
发展也不足。
3、激光加工的原理和特点
3.1 激光的产生原理
（一）光的物理概念及原子的发光过程 3.1.1.光的物理概念 根椐光的电磁学说，可以认为光实质上是在一定波长范 围内的电磁波。同样也有波长λ，频率ν，波速c，它们三 者之间的关系为: c
人们能够看见的光称为可见光，它的波长为0.4～0.76μm。 波长大于 0.76μm的称为红外光或红外线，小于0.4 μm的称 为紫外光或紫外线。
为该单色光的谱线宽，是衡量单色性好坏的尺度，厶A越小，单 色性就越好。 在激光出现以前，单色性最好的光源要算氟灯，它发出的单 色光λ0 =605．7nm，在低温条件下， Δλ只有o．00047nm。激 光出现后，单色性有了很大的飞跃，单纵模稳频激光的谱线宽度 可以小于10-8nm，单色性比氖灯提高了上万倍。 （c）相干性好 光源的相干性可以用相干时间或相干长度来量度。相干时间 是指光源先后发出的两束光能够产生于涉现象的最大时间间隔。 在这个最大的时间间隔内光所走的路程(光程)就是相干长度，它 与光源的单色性密切有关，即
目前国内激光加工存在的问题：
(1)缺少适合大功率激光加工系统用的国产商品级 可靠、稳定的YAG固体激光器和CO2激光器； (2)尚无适合激光加工的国产商品级新型大功率半
导体激光器(LD)和LD泵浦的全固态激光器(DPSSL)； (3)尚缺可靠、稳定、长寿命国产商品级准分子激 光器和光纤激光器； (4)激光加工系统中的一些关键元器件和软件国内
2.2 国内激光加工产业和市场概况
自20世纪9O年代开始，随着市场经济快速发展， 国内出现了许多从事研制、生产和经营激光器和激光 加工设备的公司。但国内激光设备厂商主要以提供低 端设备为主，激光器也以传统的灯泵浦YAG固体激光 器和低端的CO2激光器为主。各种激光加工设备中的 很多关键器件都需要进口。
大族激光设备工艺参数(3篇)
第1篇一、概述大族激光设备是一种集激光技术、光学技术、机械技术、自动化技术于一体的高新技术产品。
它广泛应用于金属加工、非金属加工、医疗、科研等领域。
本文将对大族激光设备的工艺参数进行详细介绍。
二、激光设备的主要工艺参数1. 激光波长激光波长是指激光光束的频率对应的波长。
大族激光设备常用的激光波长有：（1）红外激光：波长为1064nm、915nm、808nm等，主要用于金属加工、焊接、切割等。
（2）可见光激光：波长为532nm、355nm等，主要用于非金属加工、医疗、科研等。
2. 激光功率激光功率是指激光设备输出的激光能量。
大族激光设备常用的激光功率有：（1）低功率激光：功率为1-10W，主要用于医疗、科研等领域。
（2）中功率激光：功率为10-100W，主要用于金属加工、焊接、切割等。
（3）高功率激光：功率为100-10000W，主要用于大型金属切割、焊接、热处理等。
3. 激光束质量激光束质量是指激光束的形状、大小、发散角等参数。
大族激光设备常用的激光束质量有：（1）高斯光束：光束形状呈高斯分布，发散角小，聚焦效果好。
（2）多模激光束：光束形状呈多模分布，发散角较大，聚焦效果一般。
4. 激光脉冲宽度激光脉冲宽度是指激光脉冲持续的时间。
大族激光设备常用的激光脉冲宽度有：（1）纳秒级脉冲：脉冲宽度为1-10ns，主要用于高精度加工、激光打标等。
（2）微秒级脉冲：脉冲宽度为10-1000μs，主要用于焊接、切割等。
5. 激光束扫描速度激光束扫描速度是指激光束在加工表面上的移动速度。
大族激光设备常用的激光束扫描速度有：（1）低速扫描：扫描速度为0.1-1m/s，主要用于高精度加工、激光打标等。
（2）高速扫描：扫描速度为1-10m/s，主要用于金属切割、焊接等。
6. 激光加工距离激光加工距离是指激光束与加工表面之间的距离。
大族激光设备常用的激光加工距离有：（1）短距离加工：加工距离为0-5mm，主要用于激光打标、焊接等。
激光切割机应用场景
激光切割机应用场景
激光切割机是一种高精度、高效率的切割设备，具有广泛的应用场景。
以下是几个典型的应用场景：
1. 金属加工：激光切割机可以用于金属板材、管材、型材的切割。
在工业领域，金属加工是激光切割机的主要应用之一，可以用于制造汽车零部件、机械设备等。
2. 木工制品：激光切割机可以用于制造木工制品，如家具、门窗、盒子等。
激光切割机可以在木板上刻出复杂的花纹，使产品更加美观。
3. 建筑装饰：激光切割机可以用于建筑装饰，如雕刻石材、铝板、玻璃等。
激光切割机可以切出各种形状的装饰品，增加建筑物的装饰效果。
4. 服装制造：激光切割机可以用于服装制造，如裁剪布料、皮革等。
激光切割机可以精确地切割面料，可以提高裁剪效率。
5. 医疗器械：激光切割机可以用于医疗器械的制造，如手术器械、人工关节等。
激光切割机可以切割各种材料，可以制造出精度高、质量好的医疗器械。
总之，激光切割机的应用场景非常广泛，可以用于各种行业的生产制造，可以提高生产效率，降低生产成本，为各行各业带来更多的机遇和发展空间。
- 1 -。
激光设备厂家排名
激光设备厂家排名1. 激光设备行业概述激光设备是一种利用激光技术进行切割、焊接、打标等工艺的专业设备。
激光技术具有高精度、高稳定性等特点，在制造业、医疗美容、通信等领域有着广泛的应用。
随着激光设备市场的不断扩大，激光设备厂家也越来越多，下面将给出激光设备厂家的排名。
2. 激光设备厂家排名2.1 第一名：TRUMPFTRUMPF是德国最大的激光设备生产商，也是全球激光设备市场的领导者。
公司成立于1923年，具有悠久的历史。
TRUMPF的产品线包括激光切割机、激光焊接机、激光打标机等多种类型的激光设备。
TRUMPF的产品质量和技术领先地位一直深受全球客户的认可。
2.2 第二名：CoherentCoherent成立于1966年，总部位于美国加利福尼亚州。
公司是一家全球性的激光技术解决方案提供商，产品包括激光器、激光系统、激光光纤和激光零部件等。
Coherent以其卓越的技术和可靠的产品质量，在激光设备市场上占据重要地位。
2.3 第三名：IPG光纤激光器IPG光纤激光器是一家专注于研发和生产光纤激光器的公司，总部位于美国牙买加纽约。
该公司成立于1990年，致力于提供高性能、高可靠性的光纤激光器产品。
IPG光纤激光器凭借其先进的技术和良好的市场口碑，成为全球光纤激光器市场的领先品牌。
2.4 第四名：雷赛光电雷赛光电是中国一家知名的激光设备制造商，总部位于深圳市。
公司成立于2002年，经过多年发展，已经成为国内激光设备行业的龙头企业之一。
雷赛光电产品涵盖激光切割机、激光焊接机、激光打标机等多个系列，以其高性价比和可靠性受到广大用户的认可。
2.5 第五名：大功率激光大功率激光是全球知名的激光设备制造商，总部位于中国上海市。
公司成立于2004年，专注于研发和生产大功率激光设备。
大功率激光的产品包括激光切割机、激光焊接机、激光打标机等，产品质量和稳定性一直以来都得到用户的高度评价。
3. 结论在激光设备厂家排名中，TRUMPF以其领先的技术和丰富的经验稳居第一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光加工设备有哪些【详尽版】
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、自动化、数字无人工厂、精密测量、3D 打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
激光设备可分为三大类：激光打标机、激光焊接机、激光切割机。
而激光打标机目前有半导体激光打标机、CO2激光打标机、光纤激光打标机、紫外激光打标机等；激光焊接机目前有YAG激光自动焊接机以及光纤传输自动激光焊接机等；激光切割机有YAG激光切割机和光纤激光切割机等。
激光打标机种类繁多，根据激光性质的不同，大致可以分为光纤激光打标机，二氧化碳激光打标机，半导体激光打标机，紫外激光打标机，绿光激光打标机，其中，光纤，二氧化碳，半导体，紫外都是在产品表面加工，而绿光是在玻璃，水晶产品内部标刻，所以绿光又称之为内雕机，金木水火土性质的产品都可以用激光打标机去加工。
YAG激光机
YAG激光器是红外光频段波长为1.064um的固体激光器，采用氪灯作为能量源（激励源），ND：YAG(Nd:YAG激光器。
Nd（钕）是一种稀土族元素，YAG代表钇铝石榴石，晶体结构与红宝石相似)作为产生激光的介质，激励源发出特定波长的入射光，促使工作物质发生居量反转，通过能级跃迁释放出激光，将激光能量放大并整形聚焦后形成可使用的激光束。
半导体激光机
半导体泵浦激光打标机是使用波长为0.808um半导体激光二极管（测面或端面）泵浦Nd：YAG介质，使介质产生大量的反转粒子在Q开关的作用下形成波长1.064um的巨脉冲激光输出，电光转换效率高。
半导体泵浦激光打标机与灯泵浦YAG就刚打标机相比有较好的稳定性、省电、不用换灯、等优点，价格相对较高。
光纤激光打标机
主要由激光器、振镜头、打标卡三部分组成，采用光纤激光器生产激光的打标机，光束质量好，其输出中心为1064nm，整机寿命在10万小时左右，相对于其他类型激光打标器寿命更长，电光转换效率为28%以上，相对于其他类型激光打标机2%-10%的转换效率优势很大，在节能环保等方面性能卓著。
CO2激光打标机
CO2激光器是远红外光频段波长为10.64um的气体激光器，采用CO2气体充入放电管作为产生激光的介质，当在电极上加高电压，放电管中产生辉光放电，就可使气体分子释放出激光，将激光能量放大后就形成对材料加工的激光束。
绿光激光打标机
绿光激光打标机采用侧面泵浦，区别于半导体端泵激光打标机，有明显的优势：波长为532nm 绿激光输出，聚焦后光斑直径更小，能量更集中，电光转换效率高，光束质量好。
整机防护好，打标控制方便，采用PLC程序控制，实现一键式开机。
设备更适用于玻璃制品的表面雕刻，如手机屏、LCD屏、光学器件（如光学镜片等）、汽车玻璃等。
同时可适用于绝大多数金属和非金属材料的表面加工或镀层薄膜的加工，如五金、陶瓷、眼镜钟表、PC、电子器件、各类仪表、PCB板和控制面板、铭牌展板、塑料等。
与同类产品相比具有相当高的性价比。
他的价格更为高昂。
激光切割机
激光切割是由激光器所发出的水平激光束经45°全反射镜变为垂直向下的激光束，后经透镜聚焦，在焦点处聚成一极小的光斑，在光斑处会焦的激光功率密度高达10^6~10^9W/cm^2。
处于其焦点处的工件受到高功率密度的激光光斑照射，会产生10000°C以上的局部高温，使工件瞬间汽化，再配合辅助切割气体将汽化的金属吹走，从而将工件切穿成一个很小的孔，随着数控机床的移动，无数个小孔连接起来就成了要切的外形。
由于激光切割的频率非常高，所以每个小孔连接处非常光滑，切割出来的产品光洁度很高。
激光焊接机
激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池。
它是一种新型的焊接方式，主要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等，深宽比高，焊缝宽度小，热影响区小、变形小，焊接速度快，焊缝平整、美观，焊后无需处理或只需简单处理，焊缝质量高，无气孔，可精确控制，聚焦光点小，定位精度高，易实现自动化。
更多相关内容，就在深圳机械展！。
