全热交换模式（制冷、制热季节）
减少20％的能量消耗
全年空调能 耗降低约28%
再节约6％的能量消耗
普通通风模式（过渡季节）
再节约2％的能量消耗
预冷预热控制
标准产品系列及非标范围
标准产品参数
注：1、温度效率及焓效率以新排风数量之比为1：1状况下的值 2、焓效率测试状态为：夏季：室内温度为26℃，相对湿度55％，室外温度为35℃，相对湿度60％； 冬季：室内温度为22℃，相对湿度50％，室外温度为-4℃，相对湿度45％ 3、机组噪声值为静音室背景噪音为25dB(A)，机组处于满负荷运行时距离机组1.5米远处的噪声平均值。
滤网易取出 维护
维修
芯体，滤网 芯体不易取 易取出维护， 出维护 风机较难检 修
使用场所及应用
产品选型
1 ．根据建筑物结构特点选 择不同安装形式的新风换气 机 3 ．根据所需的新风量确定 所选设备的规格及数量
2 ．根据房间用途、面积、 人员数量确定合适的新风量
注： 1、确定房间所需新风量时，应根据房间空间大小及室内人员数量综合考虑，根据上表推荐数据分别按“每人所需 新风量”和“房间新风换气次数”计算出新风量数值，取二者中较大值，作为设备选型依据。 2、对于特殊行业，如医院（手术室、特护病房）、实验室、工业车间，按该行业相关规范条例确定所需新风量。
基本构成部分
换热器
袋式 过滤器
离心风机
技术特点
1.关键零配件 换热器
显热型
全热型
1
显热型换热 器采用铝泊制成， 寿命长且温度传导 率高，当室内外温 差大湿差小时，显 热换热器比较适用 。
2
全热型换热 器主要是由特殊工 艺制成的纸张构成 ，具有透湿率高、 气密性好、抗撕裂 、耐老化的特点。 适合于室内外温差 小湿差大的地区。
1 2 3
送风量大于或等于3000m3/h的直流式空气调节系统，且新风与排风的温度差 大于或等于8℃。 设计新风量大于或等于4000m3/h的空气调节系统，且新风与排风的温度差大 于或等于8℃。 设有独立新风和排风的系统。 有人员长期停留且不设置集中新风、排风系统的空气调解区（房间）， 宜在各空气调节区（房间）分别安装带热回收功能的双向换气装置。
目录
1 3 2
新风换气机简介 新风换气机基本构成部分
3
4 5 3 6
新风换气机技术特点
新风换气机使用场所 工程大致造价及使用成本
标准产品系列及非标范围
开发背景
中华人民共和国国家标准 《公共建筑节能设计标准》 （GB 50189-2005）
5.3.14 建筑物内设有集中排风系统且符合下列条件之一时，易设置排风热回收 装置（全热和显热）的额定热回收率不应低于60％。
技术特点
2.特有技术特点
检修门、过滤器拆装方便， 易检修 换热器换热效率高
内部采用新型 防火阻燃材料
特点
风机体积小，噪声低
内壁覆有新型保温吸音材料， 静音化设计
袋式过滤器阻力小
技术特点
3.同类产品的比较
项目 杭州三金 厦门中惠 余姚捷丰 南京天加
镀锌板外贴 保温材料， 外观美观 国际流行结 构设计，精 确模具化生 产 冷板喷塑， 镀锌板，美观，泡沫板铝型 颜色搭配好， 材结构，蓝 美观。 色，外观一 般 多种换热方 式，风口方 向多种选择 钣金结构，逆 流芯体， 加表冷段， 二次降温除 湿
使用场所及应用
使用场所及应用
本公司生产的XHX，XHQ系列新风换气机产品，送风风机与排风风机风量、风压参数完全一致， 送风系统与排风系统过滤器完全相同，送风系统与排风系统热交换芯技术参数一致，因此污风 进口和新风进口，污风出口和新风出口可以完全互换，极大地方便客户安装使用。

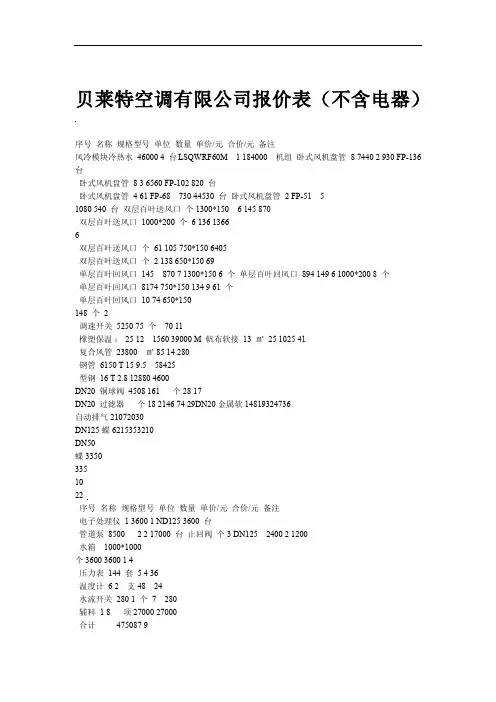

工程大致造价及使用成本
技术特点
1.关键零配件 离心风机
外传子低噪声空 调离心风机，采用双 进风式，配前多翼式 叶轮，同时采用了国 际上最先进的设计技 术和空气动力学的原 理。它具有体积小、 结构紧凑，安装方便 ，风量大、风压高、 噪声低、效率高等特 点。
技术特点
1.关键零配件 袋式初效过滤器
袋式初效空气过滤器， 具有以下特点: 耐水洗、阻力小、性能稳 定、价格便宜。 阻力小：特制化纤滤料， 合理的结构，使袋式过滤 器的阻力 降至最小水平； 耐水洗:袋式过滤器能经 多次清洗后重复使用。
标准产品系列及非标范围
标准产品尺寸
标准产品系列及非标范围
标准产品尺寸
贝莱特
冷板喷塑， 外观美观。
外观
设计
选用小风机 减小整体尺 寸，加冷凝 水盘
结构Biblioteka Baidu
风道，风轮 开模制作， 相近型号通 用化设计
显热结构紧 凑，芯体不 易拆卸
钣金结构，逆 流芯体，超薄 设计
芯体，滤网易 取出维护
泡沫板铝型 材结构，加 表冷段尺寸 偏大
芯体，滤网 易取出维护
选用小风机 减小整体尺 寸，加冷凝 水盘
5.3.15
定义
新风换气机 就是将室内污 浊空气排到室外的同 时，将室外的新鲜空 气进入室内，利用室 外空气的温度差，将 室内的部分冷（热） 量进行回收的一种置 换式通风换气装置。
工作原理
板式换热器
属于一种空气与 空气直接交换式的换 热器。利用其隔板两 侧的新风和排风气流 的温差和水蒸汽的分 压力差进行显热和潜 热回收的。
使用场所及应用
计算实例
某计算机房面积S＝60㎡，净高h=3m,人员n=10(人) 若按每人所需新风量计算，则新风量Q1＝n×q=10×50=500 m3/h. 若按房间新风换气次数计算，取房间新风换气次数p=4(次/h)
则新风量Q2＝P×S×H=4×60×3=720 m3/h
由于Q2>Q1
故取Q2作为设备选型的依据。
