心电放大器(电池供电)电路测试报告

心电放大器（电池供电）电路测试报告心电放大器（电池供电）电路测试报告一、实验概述从心电放大器（电池供电）电路的最初设计、到答辩时按照李刚教授的指导所进行的修改，以及后续的焊接、检测，整个心电检测装置调试为期一个多月。

在这一个多月中，自己从最初仅仅对电路的大致理解，到对电路的分模块分析，明白其原理，最到到用实验验证理论，从实践中检验自己的所学。

由于自己单片机的知识相对薄弱，没能采用单片机进行信号的精确处理。

因此在整个心电放大器设计中，以硬件电路为主，尽可能的采用一些方法减小噪声，以生成比较完美的心电图。

二、实验电路实验伊始，先按照最初的设计来进行电路的连接。

连接完测试时，发现一个比较重要的问题——噪声过大。

基于整体电路的设计没有问题，对部分电路进行了改动，以减少噪声的干扰，尤其是工频干扰的影响。

所采取改良的措施：1、将前置放大电路中的四个OP07改用为OPA4251。

OPA4251相比于OP07有如下的优点：1）集成性好2）低功耗（Iq=25μA）3）轨到轨rail-to-rail能够增加动态范围、抑制非线性失真、支持低电压4）高共模抑制比（124dB）2、尽量减少至于电路上方的电路线，防止其产生电场干扰。

并且通过焊接线将各个芯片的正负地等等引脚相连、3、将芯片的正负电源同地之间分别加电容，起到耦合作用。

加入耦合电容之后，能够有效地抑制电磁干扰信号的传入，对容易受干扰的器件或电路加以屏蔽。

4、更换前置电路的相关参数，改变放大倍数。

第一级的放大倍数由原先的4倍改变到7倍。

增大此倍数的原因是能够在第一级就可以将提取的的信号放大，不至于因为放大太小而导致在随后的电路中信号衰减过多。

第二级放大倍数由原先的26倍改变到15倍左右，使得整个前置的放大倍数能够在100倍左右。

5、将低通改在后级放大之后，进而能够有效的滤除高频噪声的干扰。

经过实际检测相比于低通在陷波、低通之前，产生的波形的噪声更小。

6、将能够使电源取反的芯片由TI7660换成ltc660，使整个负端的电压输出电流的能力增强。

人体心电测试电路设计

人体心电测试电路设计1.电极设计：人体心电测试电路的第一步是正确地设计电极用于连接测试仪器和人体。

首先，需要有两个电极（一正一负）用于检测心电信号，并将其连接到测试仪器上。

这些电极通常是金属片，可以通过电导胶粘贴在人体皮肤上，以确保稳定的信号接收。

2.放大器设计：心电信号是非常微弱的，因此需要一个放大器来增加其幅度，以便更容易测量和分析。

这种放大器通常使用差分放大器电路来检测电极之间的电压差异，并放大到一个可以进行测量的合适幅度。

此外，放大器还需要具有适当的带宽，以便能够捕捉到心电信号的相关频率。

3.滤波器设计：为了减少噪声和过滤电源干扰等不需要的信号，需要在放大器之后添加滤波器。

滤波器可以根据需要选择不同的截止频率，并抑制在该频率范围之外的信号。

常用的滤波器类型包括低通滤波器、带通滤波器和高通滤波器。

4.调理电路设计：此阶段的设计将进一步处理滤波后的心电信号，以适应后续的数字分析或显示。

可能需要对信号进行放大、平滑或调整增益等处理，以确保其质量和合适的幅度范围。

5.ADC（模数转换器）设计：心电信号通常是模拟信号，需要将其转换为数字信号进行处理。

模数转换器（ADC）可以对模拟信号进行取样和量化，并将其转换为数字信号。

设计中需要选择合适的ADC进行信号转换，并根据需要选择合适的分辨率和采样率。

6.数字分析和显示：一旦心电信号被转换为数字信号，可以使用计算机或其他设备进行进一步的分析和显示。

这些数字信号可以通过滤波、傅里叶变换、心电图绘制等算法进行分析，并通过电脑、智能手机或其他设备进行显示。

综上所述，人体心电测试电路设计是一个复杂而精细的过程，其中涉及到电极设计、放大器设计、滤波器设计、调理电路设计、ADC设计以及数字分析和显示。

设计人员需要综合考虑电路的精度、稳定性、抗干扰能力和功耗等因素，以确保获得准确、可靠的心电信号测试结果。

同时，需要遵循相关的医疗电子设计标准和法规，以确保电路的安全性和可靠性。

工作报告之心电图的实验报告

心电图的实验报告【篇一：心电实验报告】心电的测量实验报告姓名：学号：一、实验原理1、心脏的基本构造和心电图(ecg)心脏处于人体的循环系统的中心，主要由心肌构成，心肌是可兴奋组织，它的收缩和舒张是人体血液循环的动力；心肌将心脏分隔成左，右心房和心室四个心腔，腔间有瓣膜控制血液在房室间的流动，通过动脉血管将氧和酶等各种营养物质供给全身组织，并将静脉回流带来的组织代谢废物运走。

心脏是自律性器官，有特殊起博心肌细胞和神经传导树支(束)，包括窦房结，结间束，房室结，房室束，左右束支；在起博心肌细胞(窦房结内)的自律作用下，通过房、室、神经束的传导使心肌收缩和舒张完成心脏的博动；另外，参于循环系统调节的有：交感神经，兴奋时通过肾上腺素使心率加快，而副交感神经兴奋时使心率变慢，还有化学性的体液因素也可影响心脏的博动。

神经细胞元的放电过程已得到实验认证，心脏特殊起博心肌细胞博动和神经传导树支(束)的传导过程都是神经细胞元放电和传导的过程，因此，可通过在人体体表层安放灵敏度很高的电极接受这些微弱的心脏电活动，称为ecg(electrocardiogram)---心电图，早在1903年就发现心电图及基本测量方法；心电图机检查人体的ecg，判断心脏活动正常与否仍是医院目前首选的检查手段。

标准ecg及参数如下：图2典型心电图波形区段名占空时间(秒)幅度(毫伏) p波0.06~0.110.25 p-r区间0.12~0.20 p-r段0.08qrs复合r波0.120.8~1.2 s-t段0.12 q-t区间0.36~0.44 t波0.160.5目前ecg的测量技术已很成熟，标准ecg都打印在栅格纸上，标明x方向每格0.04秒，y方向每格0.1mv.一般来说，p波表征心脏收缩期开始；qrs复合波是心室收缩的结果，指示心室收缩期开始；t波是心室舒张的结果，将延续到下一个p波止. ecg测量基本导联三角形(肢体)：导联1右手接’-‘电极(白)左手接’+’电极(红) 导联2右手接’-‘电极(白)左脚接’+’电极(红) 导联3左手接’-‘电极(白)左脚接’+’电极(红)全为右脚接地，这就是所谓右脚驱动导联接法，这是肢体导联ecg测量法；另外常用的还有三电极胸导联，白的’-‘电极贴在右胸，黑的地电极贴在右胸白电极下18公分处，红的’+’电极贴在左下与黑电极对称处，此测量法为2导联ecg；不同导联接法测量的ecg波形不同，表征的医学意义也不同；实际上ecg已经有用12导联测量的心电图机，24小时动态ecg记录仪也是医院常用的仪器.二、实验目的：熟识标准ecg波形及其测量方法，了解ecg各区段代表的医学意义；实验器材：导联线和夹，导电胶或一次性电极，rm6240生理信号测量仪，计算机；实验步骤：先打开rm6240生理信号测量仪电源(仪器背后)，再开计算机电源，在windows环境用鼠标双击本系统软件图标进入测量系统，连接肢体导联线，如下图：注：先用1导联方式，再用其它导联方式，观察所测的ecg的区别。

人体心电图实验报告

人体心电图实验报告人体心电图实验报告引言人体心电图（Electrocardiogram，简称ECG）是一种用于检测心脏电活动的非侵入性方法。

通过记录心脏电信号的变化，可以判断心脏的功能状态和是否存在异常。

本实验旨在通过测量和分析心电图信号，了解心脏的基本工作原理和疾病诊断方法。

一、实验设备和方法本次实验使用的设备包括心电图仪、电极贴片、导联线等。

实验过程如下：1. 将电极贴片粘贴在被试者的胸部和四肢上，确保贴片紧贴皮肤并保持良好的导电性。

2. 将导联线与电极贴片连接，并将另一端插入心电图仪。

3. 打开心电图仪，调整仪器参数，如增益、滤波器等，以获得清晰的心电图信号。

4. 记录被试者的基本信息，如年龄、性别等，并确保被试者处于放松状态。

5. 开始记录心电图信号，持续一段时间，通常为几分钟至十几分钟。

二、实验结果根据实验记录，我们获得了一段完整的心电图信号。

心电图是由一系列波形组成的，主要包括P波、QRS波群和T波。

以下是对每个波形的分析：1. P波：P波代表心房的除极过程，通常为正向波。

在心电图上，P波通常位于QRS波群之前，其形态和幅度可以反映心房的除极状态和心房肌的工作情况。

2. QRS波群：QRS波群代表心室的除极过程。

其中的Q波、R波和S波分别代表心室除极的不同阶段。

QRS波群的形态和幅度可以反映心室的除极状态和心室肌的工作情况。

3. T波：T波代表心室的复极过程，通常为正向波。

在心电图上，T波位于QRS 波群之后，其形态和幅度可以反映心室的复极状态和心室肌的工作情况。

除了上述波形，心电图中还存在其他一些特征，如ST段、U波等。

这些特征可以提供更详细的心脏信息，用于疾病的诊断和监测。

三、实验讨论通过对心电图信号的分析，可以得出以下结论：1. 心电图可以反映心脏的电活动和功能状态。

通过观察波形的形态和幅度变化，可以判断心脏是否存在异常，如心律失常、心肌缺血等。

2. 心电图在临床诊断中具有重要意义。

心电放大测试报告

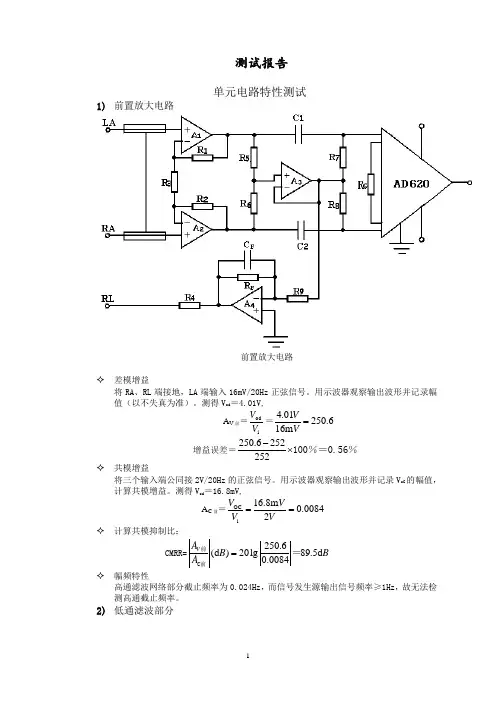

测试报告单元电路特性测试1) 前置放大电路前置放大电路✧ 差模增益将RA 、RL 端接地，LA 端输入16mV/20Hz 正弦信号。

用示波器观察输出波形并记录幅值（以不失真为准）。

测得V od ＝4.01V,A V 前＝od i V V ＝4.01250.616m VV = 增益误差＝250.6252252-⨯100％＝0.56％✧ 共模增益将三个输入端公同接2V/20Hz 的正弦信号。

用示波器观察输出波形并记录V oC 的幅值，计算共模增益。

测得V od ＝16.8mV,A C 前＝OC i 16.8m 0.00842V VV V== ✧ 计算共模抑制比：CMRR=250.6(d )20lg 89.5d 0.0084V A B B A =前C 前＝ ✧ 幅频特性高通滤波网络部分截止频率为0.024Hz ，而信号发生源输出信号频率≥1Hz ，故无法检测高通截止频率。

2) 低通滤波部分低通滤波部分电路以输入信号20Hz时1V输出电压的幅值为标准，从小到达调节输入信号频率，当输入信号下降到标准输出的0.707倍时，为截止频率f0。

继续调节输入信号频率，观察输出电压变化并记录。

记录数据如下：f/Hz 输出幅值/V20 1.0085 0.84100 0.70120 0.41150 0.25180 0.15200 0.11根据记录数据绘制幅频特性如下：3)50Hz陷波器改变输入信号的频率，用示波器观察输出信号的变化并记录幅值如下：f/Hz 输出幅值/V20.00 1.0047.64 0.7149.51 0.1450.02 0.0750.52 0.1652.52 0.7260.12 0.95根据测量数据可绘制出幅频特性如下：50Hz处衰减23.1dB阻带宽度＝52.52-47.64＝4.88Hz4)后级放大部分后级放大电路输入1V正弦信号，用示波器观察输出波形并记录幅值（以不失真为准）。

测得V O＝5.05V 高通截止频率（0.05Hz）无法测试，低通0.707截止频率为454 Hz。

燕山大学心电信号检测放大电路-课程设计报告

燕山大学课程设计说明书题目：心电放大电路课程设计学院（系）：燕山大学里仁学院年级专业： 09生物医学工程学号： 0912******** 学生姓名： ***指导教师： ***教师职称： ***摘要心脏是人体循环系统的核心，心脏的活动是由生物电信号引发的机械收缩。

在人体这个三维空间导体当中，这种生物电信号可以波及人体各个部分，在人体体表产生规律性的电位变化。

在人体体表的一定位置安放电极，按时间顺序放大并记录这种电信号，可以得到连续有序的曲线，这就是心电图。

本文分析了体表心电信号的特征。

心电信号的各种生理参数都是复杂生命体(人体)发出的强噪声条件下的弱信号(除体温等直接测量的参数外)，心电信号的幅度在l0µV～4mV之问，频率范围为O.05 ~ 100Hz，淹没在50Hz的工频干扰和人体其他信号之中，检测过程及方法较复杂。

去除信号检测过程的干扰和噪声、进行心电信号的分析是心电仪器的重要功能之一，心电信号的放大质量直接影响着分析仪器的性能和对人体心脏疾病的诊断。

本文设计了一个心电信号检测放大电路，充分考虑了人体心电信号的特点，·采用前置差动放大+带通滤波器+50Hz陷波器(带阻滤波器)组成的模式，并且利用软件对相应的电路进行仿真，仿真结果表明电路的放大滤波性能很好，硬件电路搭建后的实验结果也表明，电路能够很好地完成人体心电信号的检测放大。

关键字：放大器心电信号第一章绪论 (1)第二章设计基础2.1 心电信号特征分析 (2)2.1.1 心电信号时域特征分析 (2)2.1.2 心电信号的电特征分析 (3)2.2 心电信号的噪声来源 (5)第三章电路设计3.1 前置放大电路设计 (7)3.2 一阶高通滤波器电路设计 (8)3.3 一阶低通滤波器电路设计 (9)3.4 50Hz干扰信号陷波器设计 (9)3.5电压放大器设计 (13)第四章Multisim仿真 (14)总结 (16)参考文献 (17)答辩记录及评分表 (18)附录 (19)第一章绪论1人体生物信息的基本特点人体的生物信号测量的条件是很复杂的。

人体心电实验报告

人体心电实验报告引言人体心电是一种测量心脏电活动的方法，通过记录心电图可以了解心脏的节律和肌肉收缩情况。

心电图通常用于诊断和监测心脏疾病，如心脏病和心律不齐等。

本实验旨在了解人体心电的基本原理，并进行心率和心电波形的测量。

实验设计与方法实验设备和材料- 心电仪- 心电贴片电极- 计算机实验步骤1. 将心电贴片电极连接到人体的胸前，确保电极贴合牢固。

2. 将电极连接到心电仪。

3. 打开心电仪的软件，并进行初始化设置。

4. 让被试者静坐或平躺，保持身体舒适。

5. 开始记录心电图，持续5分钟。

6. 停止记录，并保存数据。

7. 对数据进行分析和处理。

实验结果心率的测量实验记录到的心电图数据包含了心脏电活动的波形和时间信息。

通过分析心电图中的R波峰，可以计算出心率。

心率是指心脏每分钟跳动的次数，通常用“bpm”（每分钟跳动次数）作为单位。

通过对心电图数据的计算，我们得到了以下结果：心率(bpm)65因此，被试者的心率为65次/分钟。

心电波形的测量通过观察心电图的波形，我们可以了解心脏的电活动和细微的变化。

心电图是由心脏的电位变化所引起的，主要包括P波、QRS波群和T波。

P波代表心房收缩，QRS波群代表心室收缩，T波代表心室舒张。

在我们的实验中，我们可以清晰地观察到心电图中的P波、QRS波群和T波。

这些波形的形状和间隔时间可以提供有关心脏健康和功能的信息。

结论通过本实验，我们了解了人体心电的基本原理，并进行了心率和心电波形的测量。

从实验数据中，我们得到了被试者的心率为65次/分钟，并观察到了心电图中的P波、QRS波群和T波。

心电图是一种非常重要的诊断和监测心脏健康的方法。

通过分析心电图可以发现心脏疾病的迹象，及时采取措施进行治疗。

本实验为今后更深入地研究和应用心电图提供了基础。

参考文献[1] Hu, X., Ding, H., Kondoz, A.M., 2014. A Wearable ECG Monitoring SystemUsing Telecommunication Techniques. Procedia Computer Science 37, 60–65.。

心电检测电路的设计报告和测试报告

心电检测电路的设计报告和测试报告一、设计报告（一）、设计目的及其意义心肌是由无数个心肌细胞组成，由窦房结发出的兴奋，按一定的途径和时程，依次向心房和心室扩布，引起整个心脏的循环兴奋。

心脏各部分兴奋过程中出现的电位变化的方向、途径、次序、和时间均有一定的规律。

由于人体为一个容积导体，这种电变化也必须扩布到身体表面。

鉴于心脏在同一时间内产生大量的电信号，因此，可以通过安放在身体表面的胸电极或四肢电极，将心脏产生的电位变化以时间为函数记录下来，这种记录曲线称为心电图，如下图所示。

心电图反映心脏兴奋的产生、传导和恢复过程中的生物电变化。

心肌细胞的生物电变化时心电图的来源，但是心电图曲线与单个心肌细胞的膜电位曲线有明显的区别。

ECG波形是由不同的英文字母统一命名的。

正常心电图由一个P波、一个QRS波群和一个T波等组成。

P波起因于心房收缩之前的心房极时的电位变化；QRS波群起因于心室收缩之前的心室除极时的收位变化；T波为心室复极时的电位变化，其幅度不应低于同一导联R波的1/10，T波异常表示心肌缺血或损伤。

ECG的持续时间由：P-R间期（或P-Q间期）为P波开始至QRS波群开始的持续时间，也就是心房除极开始至心室除极开始的间隔时间，正常值为0.12～0.20s，若P-R期延长，则表示房室传导阻滞；Q-T间期为QRS波群的开始至T波的末尾的持续时间，意为心室除极和心室复极的持续时间，正常值为0.32～0.44s；S-T 段为从QRS波群终末导T波开始之间的线段，此时心室全部处于除极状态，无电位差存在，所以正常时与基线平齐，称为等电位线，若S-T段偏离等电位线一定范围，则提示心肌损伤或缺血等病变；QRS波群持续时间正常值约为0.06～0.11s。

因此，实时的检测心电信号，可以从所得出的心电图上观察心脏的变化，医生就可以从所测的心电图上判断心脏各个部位的功能是否正常，所以心电图是医生治疗心脏方面的疾病所不可或缺的依据。

心电信号检测放大器实验报告

心电信号检测放大器实验报告直流供电天津大学精密仪器与光电子工程学院2004级生物医学工程1班贾乾14第一章前言心脏是人体血液循环系统中的重要器官，依靠它的节律性搏动，血液才能在闭锁的循环系统中不停地流动，使生命得以维持。

它的活动正常与否直接关系到人的生命安全。

人们不能凭着直观判断心脏健康与否，而是需要精确的仪器加以测量，通过对测得的心电波进行分析比较，最后做出诊断。

心电图典型波形如下图所示：心脏的生理功能与心电图存在着密切的有机联系，心脏生理功能失常许多可以从心电图中反映出来，这就是心电图为什么能得到广泛应用的原因，主要应用有：1．分析与鉴别各种心率失常。

2．一部分冠状循环功能障碍或急性所引起的心肌病变。

3．判断心脏药物治疗或其他疾病的药物治疗对心脏功能的影响。

4．指示心脏房室肥大情况，从而协助各种心脏疾病的诊断。

等等。

在国内外，关于心电图机的发展都经过了一段相当长的时间，目前对于心电图机的发展都经过了一段相当长的时间，目前对于心电图机的研制已经达到了一个相当高的水平。

尽管这样，在心电信号处理的方法和自动分析手段都存在着很多缺点，心电特征波形分析定位结果并不尽如人意，从理论上还有创新的余地。

第二章总体设计一．心电信号的基本特征：心电信号是一种较微弱的体表电信号，成年人的幅值约为～4mV，频率在~250Hz范围内，属于低频率，低幅值信号。

为了获得清晰而良好的心电波信号，中华人民共和国医药行业标准YY1139―2000对心电图机提出各种技术要求，主要有：1．输入阻抗单端输入阻抗不小于Ω。

2．输入回路电流各输入回路电流不大于μA。

3．定标电压有1mV±5%的标准电压，用于对心电图机增益进行校准。

4．噪声水平所有折算到输入端的噪声应小于35μV。

5．频率特性幅度频率特性：以10Hz为基准，1Hz~75Hz（~+）;6．抗干扰能力共模抑制比：KCMR>60dB以上。

8．50Hz干扰抑制滤波器：≥20dB9．其他医学仪器除了与其他仪器一样能满足环境实验的要求外，还要严格的安全性要求，这些由国际GB10793专门规定。

心电图测量的实验报告

心电图测量的实验报告心电图测量的实验报告引言：心电图是一种常见的临床检查方法，可以通过记录心脏电活动来评估心脏的功能和健康状况。

本实验旨在通过测量心电图，探究心脏在不同状态下的电活动变化，并对测量结果进行分析和解读。

实验方法：1. 实验材料准备：心电图仪、导联电缆、电极贴片、酒精棉球、导电胶。

2. 实验对象准备：选择健康的志愿者作为实验对象，确保他们没有心脏疾病和其他相关疾病。

3. 实验操作步骤：a. 将导联电缆插入心电图仪的相应插口，并将导联电缆的另一端连接到电极贴片。

b. 在实验对象的身体上清洁一块皮肤，使用酒精棉球擦拭，以确保电极贴片能够良好地贴附。

c. 将电极贴片粘贴在实验对象的胸部和四肢上，确保电极贴片与皮肤紧密接触。

d. 打开心电图仪，开始记录心电图数据。

e. 让实验对象保持安静并放松，记录一段时间内的心电图数据。

f. 结束记录后，关闭心电图仪，将电极贴片从实验对象身上取下，并清洁皮肤。

实验结果：通过实验记录的心电图数据，我们可以观察到以下几个方面的变化：1. 心率变化：心电图可以准确地测量心脏的心率。

在实验中，我们可以看到心率在不同状态下有所变化。

例如，当实验对象处于休息状态时，心率较为平稳；而当实验对象进行运动或受到刺激时，心率会明显加快。

2. 心律变化：心电图可以检测到心脏的心律是否规律。

正常情况下，心脏的心律应该是规律的，即心脏收缩和舒张的间隔时间相等。

通过心电图数据的分析，我们可以发现心律不齐的情况，如心房颤动或心室早搏等。

3. ST段变化：心电图中的ST段可以反映心肌缺血或心肌梗死的情况。

当心肌缺血时，ST段可能会出现下移或抬高的情况。

通过对心电图数据的观察和分析，我们可以初步判断心脏是否存在缺血或梗死的情况。

4. 波形变化：心电图中的P波、QRS波群和T波可以反映心脏的电活动情况。

通过对波形的形态和振幅的分析，我们可以初步判断心脏是否存在异常，如心肌肥厚、心室肥大等。

讨论与结论：心电图作为一种常见的临床检查方法，对于评估心脏功能和诊断心脏疾病具有重要意义。

心电信号检出的电路设计和制作电路图

---------------------------------------------------------------范文最新推荐------------------------------------------------------ 心电信号检出的电路设计和制作+电路图心脏病是威胁人类健康的主要疾病之一，而心电图是其诊断的重要依据。

为了可以实现长期、日常心电图监测，本文设计了一种简单，安全，高效的使用干式电极的非接触式心电检测系统。

这个系统不需要电极与人体肌肤的直接接触，就可以准确检测出人体的心电信号。

该系统由干式电极、心电信号采集单元、心电信号处理单元等几部分组成。

摘要先介绍了基础的心电信号知识，再介绍了一种新式的干式电极并阐述了心电信号检测电路的设计，提供了心电信号采集电路具体的设计方法与实现电路。

该心电检测电路包括心电前置放大器、低通滤波器、高通滤波器、50Hz陷波电路，主放大器，并有效地抑制了各种干扰。

11564关键词心电信号非接触式干式电极1 / 20关键词圆极化天线单馈增益轴比带宽介质厚度毕业设计说明书（论文）外文摘要TitleCircuit Design and Realizing for ECG DetectionAbstractHeart disease is one of the major diseases that threaten human health, while the ECG is an important basis for its diagnosis. In order to achieve long-term, daily ECG monitoring, we designed a simple, safe and efficient non-contact ECG detection system with the use of the insulated electrode. This system does not require electrodes and human skin in direct contact and it can accurately detect the body of the ECG signal. The system is composed of several parts, such as the insulated electrodes, the ECG signal acquisition unit and ECG signal processing unit.This study introduces ECG basic knowledge and a new---------------------------------------------------------------范文最新推荐------------------------------------------------------kind of insulated electrodes and then described the design of the ECG signal detection circuit, the ECG signal acquisition circuit design and circuit implementation. The ECG detection circuits including the ECG preamplifier, low pass filter, high pass filter, 50Hz notch circuit, main amplifier, and effectively suppress various kinds of interference.4.1.2仪用放大电路实现374.2低通滤波器电路实现394.3高通滤波器电路实现414.450Hz陷波电路实现424.5主放大电路实现444.6总心电检测电路实现463 / 20结论47致谢47参考文献491.绪论随着我国人口老龄化的加剧，心脏疾病的患病率也越来越高。

心电监护实验报告结论(3篇)

第1篇一、实验目的与意义本次实验旨在设计并实现一个标准导联的心电信号采集、处理和显示系统，通过实验验证该系统的可靠性和实用性。

心电监护技术在临床诊断、监测及急救等领域具有广泛的应用前景，本次实验对心电监护技术的发展具有重要意义。

二、实验方法与过程1. 设计任务与要求（1）设计一个标准导联的心电信号采集、处理和显示系统。

（2）能记忆当前时刻前若干秒的数据，由设计者确定参数。

（3）数据回放功能。

（4）软件数字滤波，计算瞬时心率，并在LED数码管上显示出来。

（5）报警参数设计，通过软件实现当心率输入大于某个固定值时，报警装置工作。

2. 总体方案论证本次实验采用以下方案：（1）采集心电信号：采用标准导联，将心电信号从人体引出，经过放大滤波电路进行放大和滤波。

（2）A/D转换：将放大的模拟信号转换为数字信号，以便进行后续处理。

（3）单片机处理：利用单片机对数字信号进行处理，包括滤波、计算瞬时心率等。

（4）显示与报警：通过LED数码管显示瞬时心率，当心率超过设定值时，报警装置工作。

3. 硬件电路设计（1）前置放大电路：采用高输入阻抗、高共模抑制比、低噪声、低漂移、非线性度小、合适的频带和动态范围的前置放大器。

（2）滤波电路：采用低通滤波器和高通滤波器，对心电信号进行滤波处理。

（3）A/D转换：采用高速、高精度的A/D转换器，将模拟信号转换为数字信号。

（4）单片机最小系统：采用高性能、低功耗的单片机，实现心电信号的采集、处理和显示。

4. 软件设计（1）数字滤波：采用软件实现数字滤波，提高心电信号的质量。

（2）心率计算：通过软件计算瞬时心率，并在LED数码管上显示。

（3）报警功能：当心率超过设定值时，通过软件实现报警装置的工作。

三、实验结果与分析1. 心电信号采集实验结果表明，采用标准导联采集心电信号具有较好的效果，信号质量较高。

2. 心电信号处理通过对心电信号的滤波、A/D转换和处理，得到稳定、准确的心电信号。

心电放大电路测试报告

OPA2333
1.5μ F
f=99.596Hz
-5V
5V
输入失调电压调节
G=-1/2/4/8
OPA2333
+
2.5V
τ =1.5μ F×2.2MΩ =3.3s
G=50
总增益可调范围：250倍、500倍、1000倍、2000倍
供电电路
1μ F
Vin
CP
CP+ Vout Vin Vout
TPS60151
Q4 1 7555
负压输出 C2 220µ F
Байду номын сангаас
10pF C
10nF Cf
ZTX704 1N4148 D2 1N4148
负压发生电路使用了一块 555 芯片构成高频方波发生电路，驱动之后的 C1、 C2、D1、D2 构成的反向电路。因其输出端 3 脚的最大灌电流约为 20mA，拉电流约为 10mA，因此中间接入达林顿管组成互补推挽结构，利用其提供的较大瞬时电流（1.5A），让电容迅速地充放电，以提高电路驱动容性负载的能力。同时使用了两只耐压 16V 的 470μF 铝电解电容，并且选用了 555 系列的另一种芯片 7555 芯片，该芯片的内部压降低，功耗小。三管齐下，共同提高负压发生电路的效率，实测在 9.33V 输入电压的条件下，反向电路产生的负压为 7.9V，基本达到了扣去达林顿管 1.4V 的压降后的电压极限。负压稳压电路：
负压稳压电路的结构基本类似于正向稳压电路，只是为了平衡 Q2 的管压降，在 TL431 的 REF 端之前接入了一只二极管，将控制电压向下平移。
3、并联差动放大电路、仪表放大器放大电路、高通滤波电路并联差动放大电路
实际操作中因为保护不当，使得 INA333 击穿，故换用 INA128，并根据修改后的增益，选定控制增益的电阻为 5.1K Ω。前置放大级实测共模抑制比为

心电采集电路实训报告

一、实训目的1. 理解心电信号的产生原理及采集方法；2. 掌握心电信号采集电路的设计与搭建；3. 熟悉心电信号放大、滤波、采集等处理过程；4. 培养动手实践能力和团队协作精神。

二、实训内容1. 心电信号的产生原理及采集方法；2. 心电信号采集电路的设计与搭建；3. 心电信号放大、滤波、采集等处理过程；4. 心电信号采集电路的测试与调试。

三、实训过程1. 心电信号的产生原理及采集方法心电信号是指心脏在兴奋和收缩过程中产生的生物电变化。

心脏的兴奋过程主要发生在心脏的窦房结，然后依次传向心房和心室，引起整个心脏兴奋。

这种生物电变化通过心脏周围的导电组织和体液反映到身体表面上，使身体各部位在每一心动周期中也都发生有规律的生物电变化，即心电位。

心电信号的采集方法主要有两种：直接法和间接法。

直接法是将电极直接贴在心脏表面，通过电极采集心电信号；间接法是将电极贴在身体表面，通过体表采集心电信号。

本实训采用间接法进行心电信号的采集。

2. 心电信号采集电路的设计与搭建心电信号采集电路主要包括以下几个部分：（1）信号采集：通过三导联线将心电信号引出，接入电路；（2）前置放大：对心电信号进行初步放大，降低噪声干扰；（3）滤波：去除心电信号中的高频噪声和低频干扰；（4）采集：将模拟信号转换为数字信号，便于后续处理。

本实训采用以下电路设计：（1）信号采集：采用三导联线将心电信号引出，接入电路；（2）前置放大：采用AD620仪用放大器，放大倍数为10倍；（3）滤波：采用二阶有源高通滤波器和二阶有源低通滤波器，截止频率分别为0.05Hz和100Hz；（4）采集：采用STM32单片机，通过A/D转换模块将模拟信号转换为数字信号。

3. 心电信号放大、滤波、采集等处理过程（1）前置放大：对心电信号进行初步放大，降低噪声干扰。

本实训采用AD620仪用放大器，放大倍数为10倍，输出信号范围为0～5V。

（2）滤波：去除心电信号中的高频噪声和低频干扰。

心电测定实验报告

一、实验目的1. 理解心电测定的基本原理，掌握心电图（ECG）的基本知识。

2. 学习使用生理信号计算机采集系统记录人体心电图。

3. 熟悉正常心电图中各波的命名、波形及其生理意义。

4. 掌握利用心电图测量心率、P-R间期、Q-T间期等各项数值的方法。

二、实验原理心脏作为人体循环系统的核心，其跳动产生的电活动可以通过体表电极记录下来，形成心电图。

心电图反映了心脏各部分在心动周期中的电活动变化，是诊断心脏疾病的重要手段。

三、实验器材1. RM6240生理信号计算机采集处理系统2. 数据输入连接线3. 电极夹4. 30%酒精5. 95%酒精6. 酒精棉球四、实验步骤1. 准备工作：- 将连接线连接好，打开计算机采集系统，选择心电实验。

- 确保设备接地良好。

2. 受试者准备：- 受试者摘下眼镜、手表等金属物品及微型电器。

- 在安放电极夹的部位用95%酒精棉球洗脱去油脂，再用30%酒精擦湿以方便导电。

3. 电极放置：- 按照标准导联方式（左手接正极，右手接负极，右脚接地）接好电极。

- 电极夹安放在肌肉较少的部分，手部在腕关节屈侧上方3-5cm处，足部在小腿下端内踝上方约3-5cm处。

4. 系统调节：- 调节基线位置、描记速度、信号增益及方向，使心电通道窗口中的波形易于观察。

5. 数据采集：- 开始观察并记录心电图，截取波形稳定的几个连续周期。

- 保存文件，并标明受试者姓名及实验时间。

五、实验结果与分析1. 心电图波形分析：- P波：代表心房去极化过程。

- QRS波群：代表心室去极化过程。

- T波：代表心室复极化过程。

- P-R间期：代表心房去极化至心室去极化的时间。

- Q-T间期：代表心室去极化至复极化的总时间。

2. 心率计算：- 通过计算P波之间的时间间隔，可得到心率（次/分钟）。

3. P-R间期和Q-T间期分析：- P-R间期延长可能与房室传导阻滞有关。

- Q-T间期延长可能与心肌缺血或药物影响有关。

六、实验总结通过本次实验，我们了解了心电测定的基本原理和操作方法，掌握了心电图波形分析及心率、P-R间期、Q-T间期等数值的测量方法。

简易心电图设计报告

简易心电图仪摘要本简易心电图仪采用仪用放大器INA 128 对采集到的微弱心电信号进行前置放大。

在后级电路中, 采用电压放大器, 对波形进一步放大；采用低通滤波器与右腿驱动进行滤波, 以得到清晰的心电波形。

选题目的与参数指标目的:掌握生物电检测及其电路的设计, 能够针对被测信号的特点设计相应的信号处理电路, 理解对测量系统的一般要求（精度、测量范围、响应速度）, 了解电路参数的测量。

考核要求:（1）输入阻抗: > 5 MΩ；（2）共模抑制比: > 80 dB；（3）频率响应范围: 0.05--100 Hz；（4）信噪比: > 20 dB。

一、系统设计1）心电信号采集部分采用采样电极进行心电信号的采集, 采样准确度高, 信号明显。

2）心电信号放大部分心电信号大约为50μV～4 mV, 须进行放大才能在示波器上观察。

心电图(ECG)仪的前置放大在整机中处于非常重要的地位, 决定了整机的主要技术指标, 要求噪声低、共模抑制比尽量可能高。

采用低噪声、低功耗, 有良好的共模输入抑制能力的仪表放大器INA128, 可用外部电阻灵活地设定增益。

后级放大采用op07电压放大器, 进一步把心电信号放大以达到预期放大倍数。

3）滤波器部分由于心电信号易受噪声的干扰, 且主要能量成分集中在0. 05～1 00 Hz 频带内, 所以本系统用滤波的方法对心电信号做进一步的降噪处理, 抑制外界干扰, 从而得到较为平滑的ECG波形。

为了提高滤波的效果, 采用两级滤波。

因为经过放大的心电信号, 主要存在肌电等干扰信号, 将其送到由0. 05 Hz高通滤波器和500 Hz／100Hz低通滤波器组成带通网络, 滤除有效频带以外的信号。

4）右腿驱动部分采用opa204芯片。

右腿驱动电路通常用于生物信号放大器, 以减少共模干扰。

心电图电路所发出的电子信号十分微小。

而由于人的身体也可以作为天线能受到电磁干扰, 特别是50/60Hz的家用供电噪音, 这种干扰可能会掩盖的生物信号, 使得信号难以测量。

人体心电图测定实验报告

人体心电图测定实验报告引言心电图测定是一种非侵入性的方法，用于记录人体心脏的电活动。

通过心电图的分析，可以评估心脏的功能状态，诊断心脏病变，并监测心脏的健康程度。

本实验旨在了解人体心电图的测定方法和分析技术，并通过实际操作获取和解读心电图数据。

材料与方法材料- 心电图仪器- 导联电缆- 心电图电极贴片- 计算机方法1. 实验前准备：将电极贴片粘贴在受测者的胸部前壁、胸部侧壁和左腿上，确保电极与皮肤紧密贴合。

2. 连接仪器：将导联电缆的插头插入心电图仪器的相应插槽中。

3. 开始测量：打开心电图仪器的电源，选择合适的测量模式，并按照仪器操作说明进行操作。

4. 数据记录：在测量过程中，仪器会自动记录心电信号，并将其转化为波形图。

将数据保存在计算机中，方便后续的数据分析处理。

实验结果与分析通过实验测定，我们获得了一组人体心电图数据。

下图展示了实验测定过程中的典型心电波形图。

![心电图波形图](心电图示意图.png)上图中，横轴表示时间，单位为毫秒；纵轴表示电压，单位为毫伏。

从波形图中我们可以观察到以下现象：1. P波：表示心房的收缩，通常情况下应为正常波动。

2. QRS波群：包含Q波、R波和S波，表示心室的舒张和收缩。

其时间间隔和振幅可以用来评估心脏的肌肉功能。

3. T波：表示心室的复极，血液充盈的情况下，T波通常是正常的。

通过对心电图数据的定量分析，我们可以得到以下心脏健康状态的评估指标：1. 心率：通过计算QRS波群之间的时间间隔，即心率周期，可以得到每分钟的心率值。

正常成人的静止心率范围为60-100次/分钟。

2. 心律：通过观察QRS波群的规律性和间距是否恒定，可以评估心律是否正常。

3. ST段：ST段表示心脏的收缩与舒张之间的间歇时间，其改变可能表明心脏肌肉缺血或损伤的存在。

结论人体心电图测定是一种非侵入性的诊断方法，可以评估心脏的功能状态和健康程度。

本实验通过实际测量和数据分析，了解了心电图的基本原理和应用。

心电图实验报告

心电图实验报告实验目的，通过心电图实验，了解心脏的电生理特性和心电图的基本原理，掌握心电图的测量方法和心脏电活动的分析技术。

实验仪器，心电图仪、导联电缆、电极贴片、导联线等。

实验原理，心电图是记录心脏电活动的图形记录，它是通过测量心脏内部和外部的微小电位差，来反映心脏的生物电活动。

在心电图上，P波代表心房除极，QRS波代表心室除极，T波代表心室复极。

通过观察心电图的形态、振幅和时间，可以判断心脏的生物电活动是否正常。

实验步骤：1.准备工作，将心电图仪连接好电源，并将导联电缆插入心电图仪的导联插孔中。

选择合适的导联电缆和电极贴片，清洁患者的皮肤并贴好电极贴片。

2.测量操作，将导联电缆与电极贴片连接，按照标准导联法将电极贴片贴在患者的胸部和四肢上。

调节心电图仪的增益和走纸速度，观察心电图的记录情况。

3.记录分析，观察心电图上P波、QRS波和T波的形态和时间，分析心脏的生物电活动是否正常。

根据心电图的特征，判断是否存在心律失常、心肌缺血、心肌梗死等心脏疾病。

实验结果分析：通过心电图实验，我们成功记录了患者的心电图，并进行了初步的分析。

在心电图上，P波、QRS波和T波的形态和时间均符合正常范围，未出现异常波形和间歇。

因此，可以初步判断患者的心脏生物电活动正常，不存在明显的心脏疾病。

实验总结：心电图是一种简单而重要的心脏检查方法，通过观察心电图的形态和特征，可以及时发现心脏疾病的存在，并进行初步的判断。

在实验中，我们掌握了心电图的测量方法和分析技术，对心脏的电生理特性有了更深入的了解。

通过实验，我们进一步加强了对心脏疾病的认识，为今后的临床实践奠定了基础。

心电图实验报告到此结束。

（注，本实验报告仅为示范性文档，具体实验操作及结果应结合实际情况进行。

）。
