3m胶粘性测试方法

合集下载

3m胶测试附着力标准

3m胶测试附着力标准

3m胶测试附着力标准一。

说起 3m 胶,这玩意儿在好多领域那可都是大显身手。

要想知道它好不好使,关键还得看它的附着力咋样。

那啥是附着力标准呢?简单来讲,就是衡量 3m 胶能不能牢牢粘住东西的一套规矩。

1.1 首先得瞅瞅粘得牢不牢。

比如说,贴在一个平面上,你用手使劲儿抠,要是轻易就掉了,那肯定不行,这就不符合标准。

就像盖房子根基不稳一样,一推就倒,那能行?1.2 还得看在不同环境下的表现。

热了冷了,湿了干了,它都得能扛得住。

不能说天儿一热就化了,天儿一冷就脆了,那可不成。

二。

那怎么测试这 3m 胶的附着力呢?这里头也有不少门道。

2.1 可以来个“暴力拉扯”测试。

用个专门的工具,使劲儿把粘好的东西往两边拉,看看得使多大劲儿才能拉开。

这就好比拔河,谁劲儿大谁赢,要是 3m 胶赢了,那就说明不错。

2.2 再搞个“环境折磨”。

把粘好的东西放到高温箱里烤一烤,再放到低温箱里冻一冻,或者泡在水里一段时间,然后看看是不是还粘得好好的。

这就像人经历风风雨雨,能挺过来才是好汉。

2.3 还有个“长时间观察”法。

粘好了就放那儿,隔一段时间瞅瞅,看是不是有开胶的迹象。

这就像考验一个人的耐心,得经得起时间的考验。

三。

3m 胶的附着力标准那是相当重要。

3.1 符合标准的 3m 胶,那用起来真是让人放心,干啥都靠谱。

不管是家里修修补补,还是工厂里的生产组装,都能顶得住。

3.2 要是不符合标准,那可就麻烦了,说不定会耽误大事儿。

所以啊,咱在选 3m 胶的时候,一定得把这附着力标准搞清楚,可别瞎选,不然到时候哭都没地儿哭去。

这 3m 胶的附着力标准,您可一定得重视起来,别不当回事儿!。

3M胶纸附着力测试规范

3M胶纸附着力测试规范
1、目的:
建立形成规范的文件,指导检验者正确操作3M胶纸附着力的测试,以确认加工后的产品满足客户的要求。
2、适用范围:
此规范适应于本公司3M胶纸附着力的测试。
3、相关职责:
品管部:负责各个阶段提供的产品进行做测试。
4、作业内容:ห้องสมุดไป่ตู้
4.1非破坏性测试:
4.1.1用3M810胶纸(长度根据不同客户要求)牢固粘贴在被测试配件的表面(包括配件棱角边缘),胶纸贴紧无气泡,2至3分钟后手拿住胶纸一端以45度角(如客户有规定则依客户要求的角度进行)的方向瞬间拉起,每个位置连续做5次(如客户有规定则依客户要求的次数进行)。
4.1.2测试结果判定:表面无掉漆为合格(如客户有规定则依客户标准判定)。
4.2破坏性测试:
4.2.1用百格刀在产品喷漆、印刷、电镀层划1.5mm×1.5mm的棋盘格(纵横各10条,注意划到底材即可,不可划的过深),用3M810测试胶纸贴紧并不得有气泡, 2至3分钟后手拿住胶纸一端以45度角(如客户有规定则依客户要求的角度进行)的方向瞬间拉起,每个位置连续做5次(如客户有规定则依客户要求的次数进行)。
4.2.2测试结果判定:表面掉漆的方格个数≤3%为合格;(如客户有规定则依客户规定标准进行)。
5、相关文件:无.
6、相关记录:
6.1“产品信赖性测试报告”
修改履历
序号
章节
版次
修改内容
制定日期
制定
审核
批准
日期
日期
日期

常用3M胶物料特性

常用3M胶物料特性

3M467产品介绍:3M467是3M双面胶中一款无基材双面胶,由丙希酸胶直接涂布制成,胶带颜色为透明,属于3M4673M200MP系列胶系,规格为:1219MM*55M*0.06MMT,厚度较薄,仍具有优良的粘合效果,能防止脱落与优异的防水性能,加工性好、耐温性好,有较好的持粘力;离型纸为聚合物涂层的防水牛皮纸,在高湿环境中也不会打皱;耐温性好,长期耐温149℃,短期耐温可达204℃;1、90度剥离胶粘度(牛/100MM),测试方法:ASTM D3330贮存期限:在21℃和50%相对湿度条件下,原包装状态下自生产之日起保存期为24个月。

应用技术:粘接强度随胶粘剂与被粘表面接触面积的增大而增加,施加稳定的压力有助于胶粘剂与被粘表面的接触,从而加大粘接强度。

要达到最佳的粘接效果,粘接表面必须是洁净、干燥的,胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时,不适于粘接,因此时的胶粘剂太硬,而无法牢固的粘接在物体上;但是,如果已经粘接上了,低温下的持粘力同样是令人满意的。

产品应用:3M467双面胶在环保方面符合ROHS法规要求,用于面板的粘贴、金属铭牌、薄膜开关、电器零件、防震泡棉的粘贴等。

3M468产品介绍:3M468是3M双面胶中一款无基材双面胶,由丙希酸胶直接涂布制成,胶带颜色为透明,属于3M4683M200MP系列胶系,规格为:1219MM*55M*0.13MMT,仍具有优良的粘合效果,能防止脱落与优异的防水性能,加工性好、耐温性好,有较好的持粘力;离型纸为聚合物涂层的防水牛皮纸,在高湿环境中也不会打皱;耐温性好,长期耐温149℃,短期耐温可达204℃;1、90度剥离胶粘度(牛/100MM),测试方法:ASTM D3330贮存期限:在21℃和50%相对湿度条件下,原包装状态下自生产之日起保存期为24个月。

应用技术:粘接强度随胶粘剂与被粘表面接触面积的增大而增加,施加稳定的压力有助于胶粘剂与被粘表面的接触,从而加大粘接强度。

3M胶粘性测试方法

3M胶粘性测试方法

3M胶粘性测试方法本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.MarchASTM D 1000测试方法请查收;测试方法与要点1、胶带通用性能测试动态剥离强度180°剥离依据ASTM D1000需要注意的细节1, 试验设备:能以恒定的速度拉伸的拉力试验机.2, 标准钢板:302或者304 钢板,125mm*50mm*;3, 试样尺寸:长250mm,宽25mm(注意不要污染到样品), 3个样品/卷。

4, 橡胶压辊:直径80±(不包括胶层),宽45±1mm,胶层厚6mm,硬度80±5℃(邵氏A 型),重2000±50g.5, 操作程序:①制备样品前,胶带(卷)在23±2℃下至少存放24 小时,制样时,先撕去外面的3层,样品粘结前应在温度为23±2℃、相对湿度为50±2%的条件下放置1小时;②样品粘结上后,用橡胶辊以300mm/min 的速度沿胶带两头各压一次,挂样前在制样环境下放置20min;③测试应该在温度为23±2℃、相对湿度为50±2%的条件下进行;④使剥离面与试验机力线保持一致,试验机以300mm/min 的速度拉伸;2⑤拉伸25mm 后开始读数,每隔13mm 读一次,最后的25mm 不读数;6, 结果:取3 次试验的平均值.7. 单位:N / 10mm 或者 ounce / 1 inc2、电气性能测试介电击穿强度1. 测试依据:ASTM D10002. 测试要点:①单层胶带耐受持续升高(500V/S)的交流电压的能力,单位:kv;②样品要求:长125mm,每卷至少取样3个,每个样品测试 3 个点;③结果:取测试平均值;④注意事项:当胶带比较窄时易引起爬电;⑤制样前,胶带(卷)在23±2°C下至少存放24小时,制样时,先撕去外面的3层,样品粘结前应在温度为23±2°C、相对湿度为50±2%的条件下放置1小时;测试应该在温度为23±2°C、相对湿度为50±2%的条件下进行。

3M背胶粘性测试之欧阳体创编

3M背胶粘性测试之欧阳体创编

3M背胶粘性测试报告我司专业代理3m双面胶等进口品牌胶带,生产其他胶粘制品,可冲型模切,可来图来样加工且免费寄样。

产品介绍:3M9495LE双面胶是3M双面胶中一款PET基材双面胶,属于3M300LSE系列双面胶,由透明PET双面涂布丙希酸胶制成,胶带颜色为透明,规格为:1372MM*55M*0.17MMT,具有良好尺寸稳定性、热稳定性、化学稳定性,耐湿性、初粘性和持粘性好,易模切加工,对塑胶、橡胶、铭牌均有良好的粘性;能适用于更宽的温度范围和恶劣环境;离型纸为聚合物涂层防湿牛皮纸,在高湿度条件下也不会发生皱折;长期耐温93℃,短期耐温可达149℃;剥离强度:1、90度剥离胶粘度(N/100MM),测试方法:ASTM D3330不锈钢丙烯酸聚碳酸酯ABS15分钟粘接后74381276672小时粘接后154558288贮存期限:在21℃和50%相对湿度条件下,原包装状态下自生产之日起保存期为24个月。

应用技术:粘接强度随胶粘剂与被粘表面接触面积的增大而增加,施加稳定的压力有助于胶粘剂与被粘表面的接触,从而加大粘接强度。

要达到最佳的粘接效果,粘接表面必须是洁净、干燥的,胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时,不适于粘接,因此时的胶粘剂太硬,而无法牢固的粘接在物体上;但是,如果已经粘接上了,低温下的持粘力同样是令人满意的。

产品应用:3M9495LE双面胶在环保方面符合ROHS法规要求,适用于铭牌、装饰品、装饰件的粘接,即使是油漆表面,也有较强的粘性。

3M55230厚度:0.15,基材:白色半透明TISSUE、无纺布,耐温性:158℃,特点与应用:较55235厚,剥离力更优异。

粘接塑料,塑料垫片,Mylar片等。

3M55231厚度:0.15MM,基材:白色半透明TISSUE,特点与应用:高粘接强度,特别适用于泡棉的粘接。

3M55232厚度:0.15,基材:白色半透明可移除TISSUE,特点与应用:具有独特的容易移除性能。

拉力计3m胶附着力测试判定标准

拉力计3m胶附着力测试判定标准

拉力计3m胶附着力测试判定标准下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言在工业生产和日常生活中,粘合剂的附着力是一个非常重要的指标。

3m胶粘度标准

3m胶粘度标准

3m胶粘度标准胶粘度是描述胶黏剂流动性和黏附性能的重要指标之一,它对于胶黏剂的使用和工作环境要求有着重要影响。

3M公司是一家专业生产各种胶黏剂和胶粘剂产品的知名企业,在胶黏剂领域有着丰富的经验和专业知识。

为了保证产品质量和满足市场需求,3M公司制定了一系列的胶粘度标准。

1. 胶粘度的概念和意义胶粘度是指胶黏剂在特定条件下的流动性和粘稠度,也可以理解为胶黏剂的黏度。

胶粘度是评价胶黏剂使用性能的重要参数,它直接影响到胶黏剂的施工性能、涂覆均匀度和涂层的充实性。

胶粘度的大小在很大程度上决定了胶黏剂的黏附力和固化时间。

2. 胶粘度测试方法为了准确测量胶粘度,3M公司采用了一系列标准测试方法。

其中常用的方法包括:(1) 直接测量法:通过使用胶黏剂流动计或粘度计,测量在规定条件下胶黏剂的流动性和黏稠度。

(2) 动力测量法:通过粘度计和转子在胶黏剂内旋转的方式,测量胶黏剂的黏度。

常见的动力测量法有旋转式粘度计和搅拌式粘度计。

(3) 粘度比较法:将胶黏剂和标准液体分别注射到两个平行管道中,在特定流量下测量两者的流动时间差异,进而计算出胶黏剂的粘度。

3. 3M胶粘度标准的制定为了保证产品的一致性和可靠性,3M公司对胶粘度制定了明确的标准。

这些标准涵盖了不同类型和用途的胶黏剂产品,确保产品在各项性能指标上均达到可接受的水平。

标准主要包括胶黏剂的最小和最大胶粘度范围,以及标准测试方法和测试条件。

4. 胶粘度标准的应用胶黏剂的胶粘度标准在实际应用中具有重要的意义。

首先,胶粘度标准可以作为胶黏剂生产的质量控制指标,确保每一批产品的质量稳定可靠。

其次,胶粘度标准可以帮助用户选择合适的胶黏剂产品,以满足不同工作条件和需求。

在选择胶黏剂时,根据具体粘接材料和施工要求,选择适当黏度的胶黏剂是十分重要的。

最后,胶粘度标准也有助于提高胶黏剂的应用效率和工艺流程,提升生产效益和产品质量。

总结:胶粘度在胶黏剂领域扮演着重要的角色,3M公司制定的胶粘度标准为胶黏剂的生产和应用提供了重要参考。

3M胶粘性测试方法

3M胶粘性测试方法

ASTM D 1000测试方法请查收;测试方法与要点1、胶带通用性能测试动态剥离强度180°剥离依据ASTM D1000需要注意的细节1, 试验设备:能以恒定的速度拉伸的拉力试验机.2, 标准钢板:302或者304 钢板,125mm*50mm*;3, 试样尺寸:长250mm,宽25mm(注意不要污染到样品), 3个样品/卷。

4, 橡胶压辊:直径80±(不包括胶层),宽45±1mm,胶层厚6mm,硬度80±5℃(邵氏A 型),重2000±50g.5, 操作程序:①制备样品前,胶带(卷)在23±2℃下至少存放24 小时,制样时,先撕去外面的3层,样品粘结前应在温度为23±2℃、相对湿度为50±2%的条件下放置1小时;②样品粘结上后,用橡胶辊以300mm/min 的速度沿胶带两头各压一次,挂样前在制样环境下放置20min;③测试应该在温度为23±2℃、相对湿度为50±2%的条件下进行;④使剥离面与试验机力线保持一致,试验机以300mm/min 的速度拉伸;2⑤拉伸25mm 后开始读数,每隔13mm 读一次,最后的25mm 不读数;6, 结果:取3 次试验的平均值.7. 单位:N / 10mm 或者 ounce / 1 inc2、电气性能测试介电击穿强度1. 测试依据:ASTM D10002. 测试要点:①单层胶带耐受持续升高(500V/S)的交流电压的能力,单位:kv;②样品要求:长125mm,每卷至少取样3个,每个样品测试 3 个点;③结果:取测试平均值;④注意事项:当胶带比较窄时易引起爬电;⑤制样前,胶带(卷)在23±2°C下至少存放24小时,制样时,先撕去外面的3层,样品粘结前应在温度为23±2°C、相对湿度为50±2%的条件下放置1小时;测试应该在温度为23±2°C、相对湿度为50±2%的条件下进行。

3M公司压敏胶带测试方法介绍

3M公司压敏胶带测试方法介绍
衡量 measures 衡量 measures Adhesion Adhesion
剪切力 Shear 剪切力 Shear 内聚力 内聚力
衡量 measures 衡量 measures Cohesion Cohesion
剪切强度测试
剪切强度: 胶粘剂抗御滑移的能力 用于表征胶粘剂自身的内聚强度及胶接建立后的稳定程度
公司压敏胶带测试方法介绍 公司压敏胶带测试方法介绍
中国有限公司技术中心
粘接力和内聚力
粘接力
存在两种表面之间的力量
Substrate Adhesive Substrate
内聚力
材料自身的力量
Substrate Adhesive Substrate
剥离力与剪切强度的测试
剥离力 Peel 剥离力 Peel 粘接力 粘接力
Dynamic Shear
Static Shear
剪切强度反映内聚强度, 持粘性
Test Test Panel Panel
标准面积的胶带在恒定的 负重(剪切力)作用下从 试验板材上下来所需要的 时间 变量
Tape Tape
– 基材的材质和表面情况 – 温度
Load Load
动态剪切强度
标准面积的胶带以恒定的 速度从试验板材上剪切下 来时所需要的力 变量
– 速度 – 基材的材质和表面情况 – 温度
剥离力测试
剥离强度 = 粘附力的测量标准
用于表征胶粘剂对材料的亲和能力
180 deg
90 deg
剥离强度
剥离强度测试胶的粘性
动态剥离强度---- 反映粘性, 操作方便性
标准面积的胶带以恒定 的速度和一定的角度从 试验板材上剥离下来时 所需要的力 变量
– 速度 – 基材的材质和表面情况 – 温度 180 Peel 180 Peel

3m胶带测试方法

3m胶带测试方法

3m胶带测试方法
1. 粘附力测试:用3M胶带粘附在不同材质的表面,并施加一定程度的拉力,记录胶带是否能够牢固粘附住,并且能够承受拉力而不易脱落。

2. 耐温性测试:将3M胶带粘贴在一个温度较高的表面(例如烤箱内),暴露在高温环境下一段时间,观察胶带是否能够承受高温而不熔化或变形。

3. 耐候性测试:将3M胶带粘贴在室外或暴露在自然环境中,长时间观察胶带是否能够经受阳光、雨水、风等自然因素的侵蚀而保持良好的粘附力和外观。

4. 运输测试:模拟长途运输过程,将3M胶带粘贴在一个物体上,然后对该物体进行震动、摇晃等运输过程中可能遇到的情况,观察胶带是否能够在运输过程中保持粘附。

5. 剥离测试:用3M胶带将两个物体粘合在一起,然后施加一定的力量试图将其分离,记录胶带的剥离力在不同物体表面是否一致。

注意事项:
- 在测试过程中,应使用标准化的仪器和测量方法,以确保测试结果的准确性和可比性。

- 为了模拟实际使用中的情况,测试时应选取不同材质、形状和尺寸的样品,以反映不同贴合条件下的粘附性能。

- 确保测试时的环境条件相对稳定,避免外界因素对测试结果的干扰。

- 在测试前,应根据3M胶带的使用说明书,了解其特性、适用范围和注意事项,以确保测试的准确性和可靠性。

3M背胶粘性测试之欧阳数创编

3M背胶粘性测试之欧阳数创编

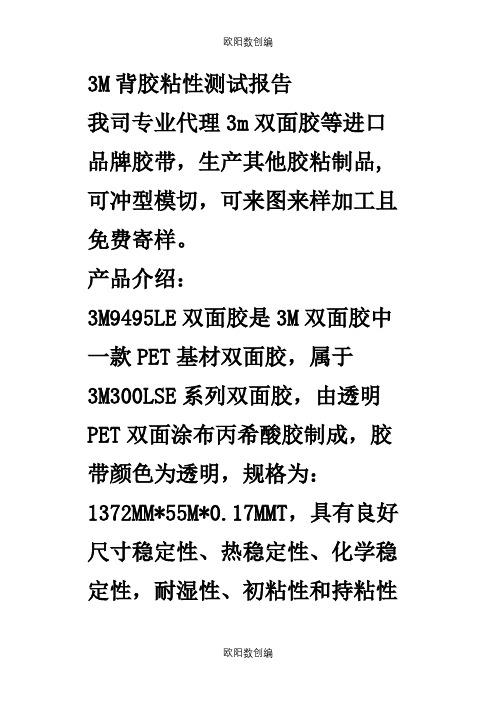

3M背胶粘性测试报告我司专业代理3m双面胶等进口品牌胶带,生产其他胶粘制品,可冲型模切,可来图来样加工且免费寄样。

产品介绍:3M9495LE双面胶是3M双面胶中一款PET基材双面胶,属于3M300LSE系列双面胶,由透明PET双面涂布丙希酸胶制成,胶带颜色为透明,规格为:1372MM*55M*0.17MMT,具有良好尺寸稳定性、热稳定性、化学稳定性,耐湿性、初粘性和持粘性好,易模切加工,对塑胶、橡胶、铭牌均有良好的粘性;能适用于更宽的温度范围和恶劣环境;离型纸为聚合物涂层防湿牛皮纸,在高湿度条件下也不会发生皱折;长期耐温93℃,短期耐温可达149℃;剥离强度:1、90度剥离胶粘度(N/100MM),测试方法:ASTM D3330不锈钢丙烯酸聚碳酸酯ABS15分钟粘接后74381276672小时粘接后154558288贮存期限:在21℃和50%相对湿度条件下,原包装状态下自生产之日起保存期为24个月。

应用技术:粘接强度随胶粘剂与被粘表面接触面积的增大而增加,施加稳定的压力有助于胶粘剂与被粘表面的接触,从而加大粘接强度。

要达到最佳的粘接效果,粘接表面必须是洁净、干燥的,胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时,不适于粘接,因此时的胶粘剂太硬,而无法牢固的粘接在物体上;但是,如果已经粘接上了,低温下的持粘力同样是令人满意的。

产品应用:3M9495LE双面胶在环保方面符合ROHS法规要求,适用于铭牌、装饰品、装饰件的粘接,即使是油漆表面,也有较强的粘性。

3M55230厚度:0.15,基材:白色半透明TISSUE、无纺布,耐温性:158℃,特点与应用:较55235厚,剥离力更优异。

粘接塑料,塑料垫片,Mylar片等。

3M55231厚度:0.15MM,基材:白色半透明TISSUE,特点与应用:高粘接强度,特别适用于泡棉的粘接。

3M55232厚度:0.15,基材:白色半透明可移除TISSUE,特点与应用:具有独特的容易移除性能。

3M背胶粘性测试

3M背胶粘性测试

3M背胶粘性测试3M背胶粘性测试报告我司专业代理3m双面胶等进口品牌胶带,生产其他胶粘制品,可冲型模切,可来图来样加工且免费寄样。

产品介绍:3M9495LE双面胶是3M双面胶中一款PET基材双面胶,属于3M300LSE系列双面胶,由透明PET双面涂布丙希酸胶制成,胶带颜色为透明,规格为:1372MM*55M*0.17MMT,具有良好尺寸稳定性、热稳定性、化学稳定性,耐湿性、初粘性和持粘性好,易模切加工,对塑胶、橡胶、铭牌均有良好的粘性;能适用于更宽的温度范围和恶劣环境;离型纸为聚合物涂层防湿牛皮纸,在高湿度条件下也不会发生皱折;长期耐温93℃,短期耐温可达149℃;剥离强度:1、90度剥离胶粘度(N/100MM),测试方法:ASTM D3330不锈钢丙烯酸聚碳酸酯ABS15分钟粘接后74381276672小时粘接后154558288贮存期限:在21℃和50%相对湿度条件下,原包装状态下自生产之日起保存期为24个月。

应用技术:粘接强度随胶粘剂与被粘表面接触面积的增大而增加,施加稳定的压力有助于胶粘剂与被粘表面的接触,从而加大粘接强度。

要达到最佳的粘接效果,粘接表面必须是洁净、干燥的,胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时,不适于粘接,因此时的胶粘剂太硬,而无法牢固的粘接在物体上;但是,如果已经粘接上了,低温下的持粘力同样是令人满意的。

产品应用:3M9495LE双面胶在环保方面符合ROHS法规要求,适用于铭牌、装饰品、装饰件的粘接,即使是油漆表面,也有较强的粘性。

3M55230厚度:0.15,基材:白色半透明TISSUE、无纺布,耐温性:158℃,特点与应用:较55235厚,剥离力更优异。

粘接塑料,塑料垫片,Mylar片等。

3M55231厚度:0.15MM,基材:白色半透明TISSUE,特点与应用:高粘接强度,特别适用于泡棉的粘接。

3M55232厚度:0.15,基材:白色半透明可移除TISSUE,特点与应用:具有独特的容易移除性能。

检验通用标准书 3M胶

检验通用标准书 3M胶

测试项目检验步骤检验要求检验方法质量特性检验类别抽样水平外观A、目测外观表面平整,无油污、杂质等不良现象;胶粘剂基材为黑色泡棉;胶带颜色为黑色;胶带内衬为红色聚乙烯膜或离型纸。

目测。

C T/S S-3尺寸B、测宽度、厚度宽度12±0.4mm ,揭去胶带表面薄膜厚度0.64±0.1mm。

用游标卡尺测量胶带的宽度、厚度。

B T/S 5断裂伸长率C、断裂伸长率断裂伸长率要求>400%。

裁剪150mm长试样(试样需在5min内使用),在试样中部取L1=50mm长用笔标记,揭去胶带表面薄膜,将胶带平行放于米尺旁,用手拉标记处直至胶带断裂,记录断裂时两处标记距离L2,根据(L2-L1)/L1计算断裂伸长率。

B T/S 3异味D、闻异味无明显异味。

取样品,靠近鼻子,闻气味。

A T/S S-3★高低温冲击测试高低温测试在整个试验过程中,观察不应有面板与玻璃板移位、翘起及脱胶、剥离现象,包括双面胶粘接层和丝印层;24个循环后放置在常温静置30分钟后,,玻璃装饰板与面板之间不能有脱落、剥离或位移现象。

将玻璃面板部件放在测试箱内,在整个试验过程中,使面板部件呈竖直状态。

高温:70℃/95%;低温:-30℃/-,高低温各2H,高低温各1次为一个循环,共24个循环.B T 3★泡水实验泡水实验测试完毕后玻璃与面板之间不应有脱落、剥离或位移现象将玻璃面板垂直放置在常温自来水中24小时。

B T 3备注(1)质量特性,计数型抽样:A类按B、C质量特性中的最大抽样数(0,1),I类(一般I):B/0.65,C/1.0;II类(S-4):B/1.0,C/1.5;III类(S-3):B/1.5,C/2.5.(2)采购技术标准要求的周期型试试验项按《零部件周期型式试验计划表》要求进行。

A B CL1=50mmD日期2016-3-21 更改文件号签名会签审核审批测试项目检验步骤检验要求检验方法质量特性检验类别检验水平3M胶带剥离力A:检测3M胶带剥离力(1)剥离力>36N/12mm;(2)剥离后,胶带有一部分残留在不锈钢板上,有一部分留在PET上;(3)胶带和PET一起断裂。

3M双面胶带检验和测试标准

3M双面胶带检验和测试标准

3 Industrial Business
Converter Markets
剥离力与剪切强度的测试
剥离剥 离 力P力eelPeel 衡量衡 量mmeaesausruerses
粘接粘 接 力A力dheAsdiohnesion
剪切剪 切 力S力heaSrhear 衡量衡 量mmeaesausruerses
Rolldown Machine
3 Industrial Business
辊压过程
Converter Markets
3 Industrial Business
Converter Markets
拉力测试仪(剥离力,动态剪切)
3 Industrial Business
Converter Markets
动态剥离强度---- 反映粘性, 操作方便
• 标准面积的胶带以恒定 的速度和一定的角度从 试验板材上剥离下来时 所需要的力
• 变量
– 速度 – 基材的材质和表面情况 – 温度
118800PPeeeell 9900ººPPeeeell
3 Industrial Business
Converter Markets
剪切强度
Converter Markets
• 剪切强度测试材料的内聚力
3 Industrial Business
Converter Markets
静态剪切强度 ----- 反映内聚强度, 持
粘性
TTeesst t PPaanneell
• 标准面积的胶带在恒定的 负重(剪切力)作用下从 试验板材上下来所需要的 时间
剥离力测试
3 Industrial Business
Converter Markets
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
相关文档
最新文档
