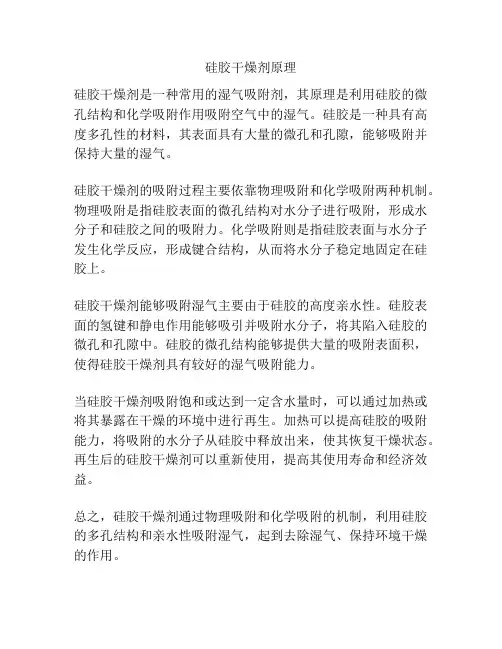

硅胶干燥剂

硅酸干凝胶：
透明或乳白色粒状固体。

具有开放的多孔结构，吸附性强，能吸附多种物质。

它的应用范围非常广泛。

它不仅作为航空、尖端技术、军事技术部门的特种材料使用，而且也用于国民经济各部门，其已扩到：建筑、电子电气、纺织、汽车、机械、皮革造纸、化工轻工、金属和油漆、医药医疗等。

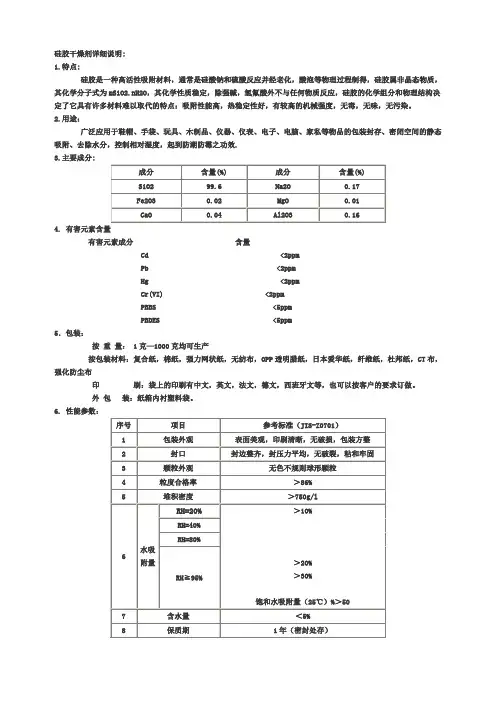

简介：
硅酸干凝胶是经脱水干燥后的硅凝胶，一般人们称为硅胶，有丰富的孔性结构和大的比表面。

硅胶的化学组成为mSiO2·nH2O，其基本结构单元是硅氧四面体。

硅氧四面体以不同方式联结，若联结规则则可得SiO2晶体，无规则堆积则成类似于玻璃态的SiO2胶粒，构成硅凝胶的骨架。

堆积时的孔隙在为水凝胶时被水填充，干凝胶时为空孔隙。

下图是硅氧四面体联结成晶体SiO2和玻璃态SiO2的结构示意图。

硅凝胶的结构类似于玻璃态SiO2的结构。

硅胶的化学稳定性好，耐酸，不耐碱，耐热性好，高纯硅胶在低于700℃时热处理比表面和孔结构无明显变化。

硅胶也没有统一的分类标准，可以按颗粒形状分为粉状、粒状、球状硅胶，按密度可分为高、中、低密度硅胶。

硅酸干凝成份：
硅酸干凝成份Si(OC2H5)4(TEOS)和
H2N(CH2)3Si(OC2H5)3(APS)为主要原料，在不同的条件下（催化
剂、热处理、高分子添加剂）通过溶胶－凝胶法制备了一系列不同组成的SiO2干凝胶，并通过发光光谱对所得的干凝胶进行了表征。

在长波365nm紫外光激发下，干凝胶样品都显示出较强的蓝光发射，但其发光波长和发光强度随着组成和处理条件不同而有明显的差异。

APS与有机酸（醋酸）和无机酸（盐酸、硝酸、硫酸）所得SiO2干凝胶的结果为
IHAc(λmax=432nm)>IHNO3(λmax=441nm)≈IH2SO4
（λmax=426nm)》IHCl(λmax=442nm)，并且在APS与HCl作用所得的干凝胶样品中，明显存在两种发光中心（其发射峰值波长分别位于442nm和487nm,相应的激发波长分别位于365nm和273nm)。

一定量的TEOS与APS相混合并与HAc作用不仅有利于干凝胶样品的迅速形成，而且有利于提高其发光强度：当R（APS/TEOS+TEOS 摩尔比）=0.5－0.7时，样品发光较强，在0.5摩尔APS+0.5摩尔TEOS与3摩尔HAc的反应过程中加入高分子添加剂聚乙二醇（PEG5000、PE10000），所得样品的发光强度先随着PEG的加入量的增加而变强，然后随着PEG的加入量的增加而变弱，PEG5000和PEG10000的最佳掺杂量分别为0.8g和0.6g。

在温度20－200℃的范围内，干凝胶样品的发光强度随着热处理温度的升高而增强，同时真空中处理样品的发光强度大于空气中处理样品的发光强度。

这表明干凝胶样品的发光和氧缺陷及碳杂质有关。
