重点给排水设计过程与注意事项
建筑工程给排水管道施工工艺及注意事项
建筑工程给排水管道施工工艺及注意事项随着城市化进程的加快和人们生活水平的提高，建筑工程的规模和数量不断增加。
在建筑工程中，给排水管道的施工是一项非常重要的工程，它直接关系到人们生活的质量和健康。
在进行给排水管道施工时，需要严格遵循一定的工艺及注意事项，以确保管道的安全和稳定。
本文将从施工工艺和注意事项两方面进行阐述。
一、给排水管道施工工艺1.前期准备工作在进行给排水管道施工前，需要进行充分的前期准备工作。
首先要根据设计方案确定管道的布置和走向，并进行合理的分段。
需要测量确定管道的埋深和坡度，以保证管道的排水畅通。
还需要做好材料及设备的准备工作，确保施工过程中能够顺利进行。
2.挖掘与铺设挖掘是给排水管道施工的第一步，需要根据设计要求进行合理的挖掘，保证管道的埋深和坡度。
在挖掘过程中，要避免破坏周围的地基和建筑结构，保证施工安全。
铺设时需要保证管道的连接平直、紧密，管道之间的接口要进行密封，确保不会产生漏水现象。
3.焊接与连接对于一些特殊需求的管道，可能需要进行焊接或连接工艺。
在进行焊接时，需要确保操作人员具备相关的资质证书，严格遵守安全操作规程，以免造成安全事故。
而在进行连接时，则需要选择合适的连接件，使用专用的工具进行连接，确保连接牢固不漏水。
4.试压与检验在管道铺设完毕后，需要进行试压和检验工作。
试压是指通过加压的方式，对管道进行压力测试，以验证管道的密封性和耐压性能。
试压时要严格按照设计规范进行，避免超压造成管道损坏。
检验则是对管道的质量进行全面检查，确保管道没有瑕疵和隐患。
5.维护与保养管道施工完毕后，还需要进行维护与保养工作。
定期对管道进行检查，发现问题及时处理，避免问题扩大影响使用。
还需要做好管道的防腐、防锈工作，延长管道的使用寿命。
1.安全第一在进行给排水管道施工时，安全是第一位的。
施工现场要做好安全防护，操作人员要穿着合格的安全防护装备，严格遵守安全操作规程，严禁违章作业。
2.质量把关管道施工需要严格按照设计规范进行，材料及设备要选择合格的产品，确保施工质量。

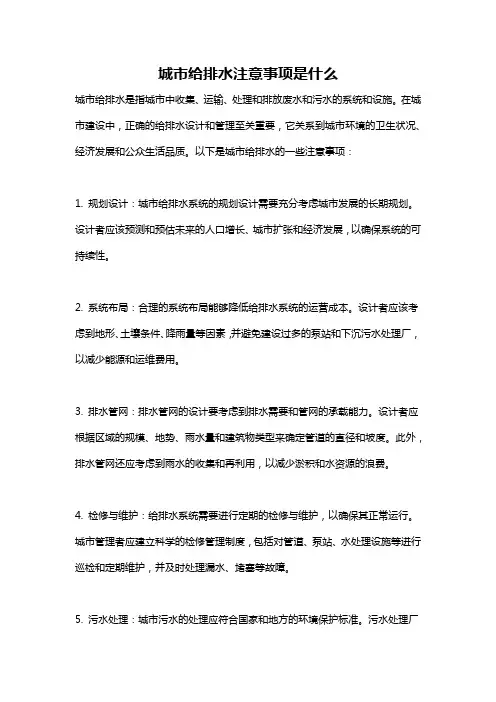

城市给排水注意事项是什么
城市给排水注意事项是什么城市给排水是指城市中收集、运输、处理和排放废水和污水的系统和设施。
在城市建设中，正确的给排水设计和管理至关重要，它关系到城市环境的卫生状况、经济发展和公众生活品质。
以下是城市给排水的一些注意事项：1. 规划设计：城市给排水系统的规划设计需要充分考虑城市发展的长期规划。
设计者应该预测和预估未来的人口增长、城市扩张和经济发展，以确保系统的可持续性。
2. 系统布局：合理的系统布局能够降低给排水系统的运营成本。
设计者应该考虑到地形、土壤条件、降雨量等因素，并避免建设过多的泵站和下沉污水处理厂，以减少能源和运维费用。
3. 排水管网：排水管网的设计要考虑到排水需要和管网的承载能力。
设计者应根据区域的规模、地势、雨水量和建筑物类型来确定管道的直径和坡度。
此外，排水管网还应考虑到雨水的收集和再利用，以减少淤积和水资源的浪费。
4. 检修与维护：给排水系统需要进行定期的检修与维护，以确保其正常运行。
城市管理者应建立科学的检修管理制度，包括对管道、泵站、水处理设施等进行巡检和定期维护，并及时处理漏水、堵塞等故障。
5. 污水处理：城市污水的处理应符合国家和地方的环境保护标准。
污水处理厂应采用适当的处理工艺和设备，以保证处理效果，并确保排放的水质符合规定。
此外，还应该加强对工业废水的监管和治理，以避免对环境造成污染。
6. 雨水管理：城市雨水的管理要合理规划和利用，以减少洪涝和减缓城市热岛效应。
应推广雨水收集利用和雨水渗透技术，在绿地、屋面和道路上设置雨水花园、雨水篦子等设施，将雨水引导到水体或地下，保持水资源的平衡和循环利用。
7. 监控与管理：对城市给排水系统进行实时监控和管理，能够及时发现和解决问题。
现代技术如远程监控系统、SCADA系统等可用于对整个给排水系统进行监测和管理，实现远程调控和故障预警，提高系统的安全性和运行效率。
8. 环保教育：城市居民和企业应加强环保意识，采取措施减少污水和废水的排放。

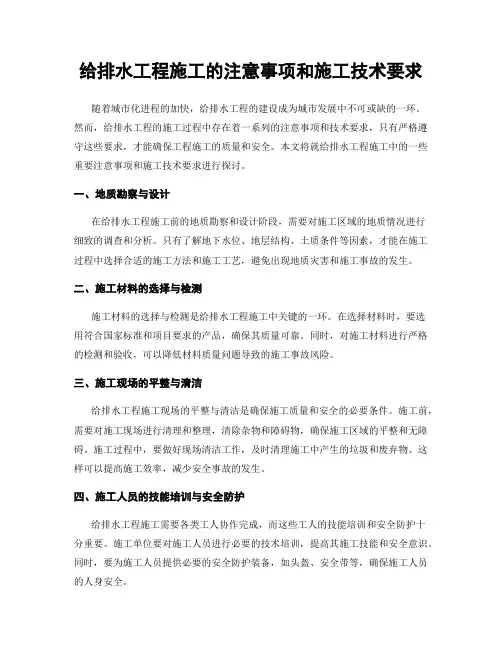

给排水工程施工的注意事项和施工技术要求
给排水工程施工的注意事项和施工技术要求随着城市化进程的加快，给排水工程的建设成为城市发展中不可或缺的一环。
然而，给排水工程的施工过程中存在着一系列的注意事项和技术要求，只有严格遵守这些要求，才能确保工程施工的质量和安全。
本文将就给排水工程施工中的一些重要注意事项和施工技术要求进行探讨。
一、地质勘察与设计在给排水工程施工前的地质勘察和设计阶段，需要对施工区域的地质情况进行细致的调查和分析。
只有了解地下水位、地层结构、土质条件等因素，才能在施工过程中选择合适的施工方法和施工工艺，避免出现地质灾害和施工事故的发生。
二、施工材料的选择与检测施工材料的选择与检测是给排水工程施工中关键的一环。
在选择材料时，要选用符合国家标准和项目要求的产品，确保其质量可靠。
同时，对施工材料进行严格的检测和验收，可以降低材料质量问题导致的施工事故风险。
三、施工现场的平整与清洁给排水工程施工现场的平整与清洁是确保施工质量和安全的必要条件。
施工前，需要对施工现场进行清理和整理，清除杂物和障碍物，确保施工区域的平整和无障碍。
施工过程中，要做好现场清洁工作，及时清理施工中产生的垃圾和废弃物。
这样可以提高施工效率，减少安全事故的发生。
四、施工人员的技能培训与安全防护给排水工程施工需要各类工人协作完成，而这些工人的技能培训和安全防护十分重要。
施工单位要对施工人员进行必要的技术培训，提高其施工技能和安全意识。
同时，要为施工人员提供必要的安全防护装备，如头盔、安全带等，确保施工人员的人身安全。
五、施工方案的制定与实施给排水工程施工需要制定详细的施工方案，规定施工步骤和工艺流程。
在制定施工方案时，要结合工程设计和实际施工情况，制定科学合理的施工步骤和工艺流程。
在实施施工方案时，要按照方案要求，严格操作，确保施工质量和进度。
六、施工过程的质量控制与监测在给排水工程施工过程中，需要进行质量控制和监测。
通过施工过程中的检测和监测，可以及时发现施工中的质量问题和隐患，并采取相应的措施进行处理。
给排水施工工序
给排水施工工序一、引言给排水施工是建筑工程中非常重要的一个环节，主要负责建筑物内部的供水和排水系统的安装和调试。
本文将从施工工序的角度，详细介绍给排水施工的步骤和注意事项。
二、施工前的准备1. 安全措施在进行任何施工工作之前，施工人员必须了解并遵守建筑工地的安全规定。
必须配备并正确使用个人防护装备，如安全帽、防护眼镜、手套等。
2. 施工图纸的检查施工图纸是指导施工工作的重要文档。
施工人员应仔细检查施工图纸，确认给排水系统的位置、规格和材料等是否符合实际需求。
3. 材料准备施工前需要准备好所需的材料，包括水管、排水管、管件、阀门等。
材料的选择应符合设计要求，并具备耐腐蚀、耐压等特性。
三、施工工序1. 给水施工(1) 安装给水管道：根据施工图纸，确定给水管道的走向和位置。
首先进行水平定位，然后使用水平尺和垂直尺进行确定。
安装管道时要注意保持管道的水平和垂直，并使用支架和吊托固定。
(2) 安装阀门和接头：在给水管道上安装所需的阀门和接头，确保其功能正常并易于操作。
(3) 进行压力测试：完成给水管道的安装后，需要进行压力测试以确保其质量和漏水情况。
测试时需关闭所有阀门，然后将管道与压力测试设备连接，并按要求进行压力测试。
(4) 安装水龙头和卫生洁具：按照设计要求和用户需求，安装水龙头、淋浴器、马桶等卫生洁具。
确保其安装牢固并正常运作。
2. 排水施工(1) 安装排水管道：根据设计要求，安装排水管道，并注意管道的坡度和排水方向。
确保管道安装牢固，无渗漏现象。
(2) 安装排水设备：根据需要，安装排水设备，如排水井、排水泵等。
(3) 进行试验操作：安装完成后，进行试验操作以确保排水系统的正常运行。
测试时需排除堵塞物，并检查排水是否顺畅。
3. 检验和维修完成施工工作后，需要对给排水系统进行检验，确保其功能正常并符合设计要求。
对于存在的问题或故障，及时进行修复和维护。
四、施工注意事项1. 安全第一：施工人员必须严格遵守安全规范，并使用安全装备，以保证工作过程中的安全。
给排水相关规定和注意事项
一、给水系统旳分类1、生活给水系统（供人们饮用，洗涤，烹饪，其水质必须符合国家饮用水质原则）2、生产给水系统（供生产设备冷却，原料及产品洗涤以及各类产品制造过程中所需旳生产用水）生产用水应根据工艺规定，提供所需旳水质，水量和水压。
3、消防给水系统（供应各类消防设备灭火用水）二、给水系统旳构成1、引入管（自室外给水管将水引入室内管段，也称进户管）2、水表节点（水表节点是安装在引入管上旳水表及前后设置旳阀门和泄水装置旳总称）3、给水管道（包括干管，立管和支管）4、配水装置和用水设备（各类卫生器具和用水设备）5、给水附件（管道系统中调整水量，水压，控制水流方向以及关断水流，便于管道，仪表和设备检修旳各类阀门）6、增压和蓄水装备三、给水方式1、直接给水2、设置水箱给水方式3、设置水泵给水方式4、设置水泵和水箱给水方式5、气压给水方式6、分区给水方式7、分质给水方式四、结合本工程状况给水系统简介金域华府2期给水系统采用分区给水方式（高中低区），采用管材低压区域采用AGR管，高压区域采用钢塑管，水泵房设于一期地下室。
安装工程根据其管材及连接方式不一样，安装工艺及监理要点也不一样，下面分类简介几种一、管道丝扣联接：1、断管a、用砂轮锯断管，应格管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面旳铁膜，毛刺清除洁净。
b、用手锯断管，应将管材固定在压力案旳压力钳内，将锯条对准画线，双手推锯，锯条要保持与管旳轴线垂直，推拉锯用力要均匀，锯口要锯究竟，不许扭断或折断，以防管口断面变形。
2、套丝：将断好旳管材，按管径尺寸分次套制丝扣，一般以管径15～32mm者套二次，40～50mm者套三次，70mm以上者套3～4次为宜。
a、用套丝机套丝，将管材夹在套丝机卡盘上，留出合适长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度旳合适位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到合适长度，轻轻松开板机。
给排水施工技巧与注意事项
给排水施工技巧与注意事项随着城市建设的不断发展，给排水系统的建设也变得越来越重要。
给排水施工是一个复杂而关键的过程，需要专业的技巧和严格的注意事项。
本文将介绍一些给排水施工的技巧和注意事项，以帮助读者更好地理解和应用。
一、施工前的准备工作在进行给排水施工之前，必须进行充分的准备工作。
首先，需要对施工区域进行详细的勘测和测量，以确定施工的范围和要求。
其次，需要制定详细的施工方案和时间表，确保施工进度的合理安排。
另外，还需要准备好必要的施工材料和设备，以确保施工的顺利进行。
二、施工过程中的技巧1. 管道安装技巧在进行管道安装时，需要注意以下几点技巧。
首先，要确保管道的材质符合相关标准，能够承受所需的压力和负荷。
其次，要正确选择管道的直径和长度，以确保流体的顺畅流动。
另外，还需要注意管道的斜度和坡度，以便排除积水和防止堵塞。
最后，要正确安装管道的接口和支架，以确保管道的牢固和稳定。
2. 排水系统设计技巧在进行排水系统设计时，需要注意以下几点技巧。
首先，要合理确定排水系统的布局和结构，以确保排水的高效和安全。
其次，要根据实际情况选择合适的排水设备和管道材料，以提高排水系统的可靠性和耐久性。
另外，还需要合理设置排水口和检查井，以便清理和维修排水系统。
最后，要考虑排水系统的维护和保养，以延长其使用寿命。
三、施工过程中的注意事项1. 安全注意事项在进行给排水施工时，安全是首要考虑的因素。
首先，要确保施工现场的安全，清理杂物和障碍物，设置警示标志和防护设施。
其次，要正确使用施工设备和工具，遵守操作规程和安全操作规范。
另外，还需要注意防止火灾和电气事故，确保施工现场的安全和秩序。
2. 环境保护注意事项在进行给排水施工时，还需要注意环境保护。
首先，要合理使用施工材料和设备，减少资源的浪费和污染。
其次，要正确处理施工废弃物和污水，遵守环境保护法律法规。
另外，还需要注意施工现场的噪音和扬尘控制，减少对周围环境和居民的影响。
给排水工程规范
给排水工程规范一、引言给排水工程是建筑工程中重要的组成部分，涉及到供水、排水、排污等基础设施的设计、施工和维护。
为了保障建筑物内部的液体循环和卫生环境，制定和遵守一系列的工程规范是必要的。
本文将重点介绍给排水工程中的一些规范要求和注意事项。
二、给水工程规范1. 供水设备选择和布置：根据建筑物的用水需求和流量计算结果，选择合适的水泵、水箱等设备，并合理布置，保障供水的稳定性和安全性。
2. 给水管道设计和施工：给水管道应选用符合国家标准的材料，如PVC、PE等，并保证其密封性和耐腐蚀性。
管道布置应符合工程设计要求，避免出现交叉和缠绕的情况。
3. 给水水质要求：给水水质应符合国家标准，如PH值、余氯、总硬度等指标应在合理范围内。
定期对给水水质进行检测和监测，确保用户用水的安全性和卫生性。
4. 给水消防设备：根据建筑物的消防需求和规模，设置合适的消防设备，如消防水池、消防栓等，并保证其正常运行和维护。
三、排水工程规范1. 排水管道设计和施工：排水管道选用合适的材料，如PVC、铸铁等，并按照设计要求进行布置和施工。
管道坡度应符合规范要求，避免积水和堵塞的情况。
2. 排水设备选择和布置：根据建筑物的用水需求，选择合适的排水设备，如下水管、消防泵等，并合理布置，确保排水顺畅和高效。
3. 排水系统检测和维护：定期对排水系统进行检测和维护，清理堵塞物，保证排水系统的正常运行和卫生环境。
4. 排水防水措施：在厨房、浴室等易水浸部位，采取防水措施，如安装防水层和防水灯带，避免漏水和渗水的情况发生。
四、总结通过以上介绍，我们了解了给排水工程规范中的一些重要注意事项。
在实际工程中，我们必须严格按照规范要求进行设计、施工和维护，以确保给水和排水系统的功能和安全性。
给排水工程规范的遵守可以有效地提高建筑物的使用寿命，减少因漏水和堵塞而带来的损失。
我们应该重视给排水工程规范的执行，不断提高自身的水平和专业素养，为建筑物的发展和人们的生活质量做出贡献。
装修给排水施工工艺流程及要点
装修给排水施工工艺流程及要点一、施工前准备工作1. 设计方案确认：根据业主需求和设计方案，确定给排水系统的布置和管道走向。
2. 材料准备：根据设计方案和工程需求，准备好所需的给排水管道、管件、阀门等材料。
3. 工具准备：准备好常用的施工工具，如切割工具、水平尺、扳手等。
4. 施工现场准备：清理施工现场，确保施工区域干净整洁。
二、给排水施工工艺流程及要点1. 给水管道施工流程及要点（1）确定给水管道走向：根据设计方案和实际情况，确定给水管道的走向，保证供水均匀，避免死角。
（2）安装主管道：首先安装主管道，使用合适的管材和管件进行连接，确保连接牢固。
（3）安装支管道：根据设计方案，安装好支管道，连接到主管道上，并确保支管道的坡度适宜，防止积水。
（4）安装阀门和水表：根据需要，安装好阀门和水表，方便日后的维修和管理。
（5）进行压力测试：完成给水管道的安装后，进行压力测试，确保管道无渗漏，水压稳定。
2. 排水管道施工流程及要点（1）确定排水管道走向：根据设计方案和实际情况，确定排水管道的走向，保证排水畅通，避免积水。
（2）安装主管道：首先安装主排水管道，使用合适的管材和管件进行连接，确保连接牢固。
（3）安装支管道：根据设计方案，安装好支排水管道，连接到主管道上，并确保支管道的坡度适宜，保证排水顺畅。
（4）安装地漏和下水管：根据需要，在需要排水的区域安装地漏和下水管，确保排水畅通。
（5）进行漏水测试：完成排水管道的安装后，进行漏水测试，确保管道无渗漏，排水顺畅。
3. 其他工艺要点（1）管道保温：对于需要保温的管道，使用合适的保温材料进行保温处理，以防止冷凝和结冰。
（2）消声处理：对于需要消声的管道，采用消声器或吸音材料进行消声处理，减少噪音污染。
（3）防水处理：在厨房、卫生间等需要防水的区域，采取合适的防水措施，如涂刷防水涂料或安装防水层，防止水漏损害墙体。
（4）安全防护：施工过程中，要注意安全防护措施，如穿戴好安全帽、手套等个人防护用品，并设置好施工警示标识，避免发生意外事故。
给排水工程施工中的安全注意事项
给排水工程施工中的安全注意事项施工过程中的安全是保障工人生命财产安全的重要环节，特别是在给排水工程施工中，要格外注意安全事项。
本文将介绍一些给排水工程施工中的安全注意事项，以确保施工过程的顺利进行。
一、施工现场安全1. 安全隐患排查：在施工开始之前，应对施工现场进行全面细致的安全隐患排查，确保施工现场的安全条件符合要求。
包括施工材料的堆放是否合理、是否存在潜在的危险物品等。
2. 施工场地设置：施工场地应根据施工项目的具体情况合理划定，并设置明显的警示标志。
确保工人在施工区域内有清晰的辨识度，避免无关人员进入施工现场。
3. 防护设施设置：根据施工需要，为工人提供必要的安全设施和防护装备，如安全帽、防护眼镜、安全鞋等。
并设置合适的安全警示标识，提醒工人注意安全。
二、施工操作安全1. 严格按照施工规范进行操作：施工过程中，必须严格按照相关施工规范进行操作，确保每一道工序的施工质量和安全可靠性。
不得随意违规操作，以免引发事故。
2. 使用合格、安全的设备和工具：施工过程中要选用合格、安全的设备和工具，确保其功能正常，不得使用带有安全隐患的设备。
操作人员应熟悉设备和工具的使用方法，并做好相关的维护保养工作。
3. 防止触电和火灾：给排水工程涉及到电气设备及电缆线路，需要特别注意电气安全。
操作人员应遵守有关电气安全的操作规范，确保设备接地可靠。
在施工现场，严禁擅自使用明火，防止火灾事故的发生。
三、施工材料安全1. 材料质量检验：施工过程中使用的材料必须进行严格的质量检验，确保其符合相关标准和规范。
对于不合格的材料，不得使用。
2. 储存和运输安全：在工地上储存施工材料时，应采取适当的措施防止堆放不稳导致倾倒的危险。
在运输过程中，要严格按照相关规定和操作规程进行，确保材料的完好性和安全性。
四、施工人员安全1. 培训和教育：施工前，应对工人进行必要的安全培训和教育，使其了解施工过程中的安全注意事项和紧急处置方法。
2. 管理与督促：对施工现场的工人，应加强管理与督促。
给排水施工组织设计
给排水施工组织设计引言概述：给排水施工组织设计是在建筑工程中非常重要的一环，它涉及到建筑物内外的给水、排水系统的规划和安装，直接关系到建筑物的正常使用和居民的生活质量。
本文将从五个方面详细阐述给排水施工组织设计的要点和注意事项。
一、施工前的准备工作1.1 确定施工目标和要求：施工组织设计的首要任务是明确施工目标和要求，包括给排水系统的功能、性能和使用要求等，以确保施工的顺利进行。
1.2 制定施工计划：根据建筑工程的要求和进度，制定详细的施工计划，包括施工工序、施工方法和施工顺序等，以确保施工的有序进行。
1.3 确定施工人员和设备：根据施工计划和要求，确定所需的施工人员和设备，包括施工队伍的组织和管理，以及所需的施工机械和工具等。
二、给水施工组织设计2.1 给水管道的布置：根据建筑物的结构和功能要求，合理布置给水管道的走向和位置，确保给水管道的畅通和供水的稳定。
2.2 给水设备的安装：根据建筑物的使用要求和给水系统的设计，安装各种给水设备，包括水泵、水箱、水表等，以确保供水的正常运行。
2.3 给水系统的调试和验收：在给水施工完成后，进行系统的调试和验收，包括给水管道的试压和泄漏测试，以及设备的运行测试，以确保给水系统的安全可靠。
三、排水施工组织设计3.1 排水管道的布置：根据建筑物的结构和功能要求，合理布置排水管道的走向和位置，确保排水的畅通和排污的有效。
3.2 排水设备的安装：根据建筑物的使用要求和排水系统的设计，安装各种排水设备，包括下水道、排水管、检查井等，以确保排水的正常运行。
3.3 排水系统的调试和验收：在排水施工完成后，进行系统的调试和验收，包括排水管道的试压和泄漏测试，以及设备的运行测试，以确保排水系统的安全可靠。
四、施工过程中的安全措施4.1 施工现场的安全防护：在施工现场设置必要的安全警示标志和防护设施，确保施工人员的人身安全。
4.2 施工过程的安全操作：对施工人员进行必要的安全培训和指导，确保施工过程中的安全操作和防护措施。
建筑工程给排水管道施工工艺及注意事项
建筑工程给排水管道施工工艺及注意事项一、工艺流程建筑给排水管道施工工艺主要分为以下几个步骤：1.预处理在施工之前，必须对工地进行预处理。
首先，清理工地上的杂物和垃圾；然后在施工现场周围建造围挡，以避免施工期间对周围环境的影响。
2.开挖开挖是管道施工的第一个关键步骤。
根据设计图纸，在地面上用标线标记出管道位置和深度。
接下来，使用挖掘机挖掘土壤，直到达到要求的深度和宽度，同时进行必要的扶撑和支撑。
3.铺设管道一旦挖掘完毕，就可以开始铺设管道了。
首先，铺设底层管道，通常是从高处到低处，以确保管道有足够倾斜度以排泄废水。
然后铺设上层管道。
4.接口处理每个管道之间必须确保接缝牢固，以保证没有泄漏。
处理管道接口时，需要在管道端口上涂抹密封胶，并采用螺丝或钩子将管道固定在一起。
然后，在密封胶完全干燥后，使用管道铰链将这些管道连接在一起。
5.测试与清洗所有管道连接完成后，必须进行测试以确保安装质量。
通常，首先测试排水管道系统，检查是否存在漏水现象。
然后，需要进行清洗和消毒，以确保管道畅通，不堵塞。
6.封闭与填土在所有测试和清洗都经过后，就可以进行封闭和填土工作了。
封闭排水管道与进水口，并在上面铺设沙子和水泥。
接下来，将土壤填入掘进，轻轻用脚踢压实，以确保土壤稳定，没有塌方现象。
7.竣工验收在整个管道工程设计过程中，应根据规范要求进行工程验收，并进行必要的报告上报程序。
验收后的建筑给排水管道将正式投入使用。
二、注意事项1. 安全第一管道施工是一项危险的工作，尤其是在挖掘和支撑阶段。
施工现场必须设置安全标识，并严格采取必要的安全措施，包括手部个人防护措施、安全带、扶手和其他支撑设备。
2. 确保质量在建筑给排水管道施工中，质量控制尤为重要。
必须遵循行业标准和规范。
所有材料都应是优质材料，选材时应该做好检查和质量验证工作。
在安装和处理管道接缝时，必须确保管道连接紧密，不漏水。
3. 排泄口设置在设计排泄口时，必须考虑排放废水的问题。
建筑行业给排水系统的设计与施工要点
建筑行业给排水系统的设计与施工要点引言给排水系统是建筑行业中非常重要的一个方面。
它负责处理建筑物内的污水排放和供水，是保障建筑环境卫生与安全的重要组成部分。
本文将介绍建筑行业给排水系统的设计与施工要点。
一、设计要点1.确定建筑物类型和用途：不同类型的建筑物有特定的给排水要求。
要根据建筑物的类型和用途确定最合适的给排水系统方案。
2.污水产生量的估算：根据建筑物的设计人数和用途，估算污水产生量是确定给排水系统尺寸的重要依据。
3.管道布置：合理布置给排水管道可以提高系统的运行效率和安全性。
要确保管道的坡度和弯头数量，以保证污水的迅速排放。
4.设备选择与配置：根据建筑物的需求，选择适当的污水处理设备和水源设备，并合理配置在系统中。
二、施工要点1.材料选择：给排水系统所使用的材料必须符合国家相关标准，并具有耐腐蚀、密封性好等特点。
常用的材料包括PVC、PP-R等。
2.管道安装：在安装管道时，要确保管道的连接牢固、无漏水现象。
对于有管道连接的部分，使用专业的连接方法和胶水确保连接的质量。
3.弯头和支架安装：安装弯头和支架时，要注意弯头数量和角度的合理安排，以及支架的坚固性和稳定性。
4.设备安装与调试：按照设备的安装要求进行施工，安装完成后进行设备的调试和检查，确保设备正常运行。
三、施工中的注意事项1.施工前的准备：在施工前，要进行详细的项目测量和施工方案的制定。
并确保施工人员具备相关的技能和知识。
2.施工过程中的监督：施工过程中应有专人负责施工监督，确保施工质量符合相关标准。
3.施工现场的安全：施工现场要设置明显的安全标志，施工人员必须穿戴好相关的安全防护用品。
4.施工验收：在施工完成后，必须进行施工的验收工作，确保施工质量和设计方案的符合。
建筑行业给排水系统的设计与施工是一项复杂而又重要的工作。
合理的设计和高质量的施工能够保障建筑物内的污水处理和供水质量，提高建筑环境的舒适度和安全性。
以上介绍的设计要点和施工要点可以作为建筑行业从业人员在进行给排水系统设计与施工时的参考。
民用建筑给排水设计常见问题及注意事项
民用建筑给排水设计常见问题及注意事项民用建筑的给排水设计对于房屋的居住条件有着至关重要的作用。
准确的给排水设计能够保证居住环境的卫生洁净、安全可靠，同时也能够避免给人们带来不必要的经济损失和环境污染。
在这里，我将介绍民用建筑给排水设计中一些常见的问题及注意事项。
1. 建筑物设计与管线设计的结合在进行民用建筑给排水设计之前，需要充分考虑建筑物本身的设计，将管线设计与之结合，确保设计的合理性。
在设计之初，必须就房屋的技术指标、使用性能、环境保护等问题进行合理、全面的论证。
2. 管线设计的关键性管线是民用建筑给排水系统的纽带。
设计时必须考虑到管线的布局和管材的选择，同时还应当合理配置和设计对应的管件、阀门、法兰等配套设备，确保整个系统能够运行良好，同时还需要考虑到可维护性、故障排查的方便、减少维修成本等重要因素。
3. 清洁污水治理的注意事项民用建筑中废水及污水经过处理后必须达到排放标准。
在进行排放之前，应当采用先进的污水处理技术进行处理，确保水质符合要求。
同时，还需要在设计时考虑到污水的清洁处理问题，采用适合的污水处理技术和设备，确保污水经过处理后达到环保要求。
4. 维修与清洁的问题民用建筑给排水系统是需要经常维护和清洁的，因此在设计之初应当就考虑维修和清洁的问题。
对于那些难以到达的部位，设计时应当考虑到方便的拆装结构，以便于方便地对系统进行维修和清洁。
总之，在进行民用建筑给排水设计时，需要综合考虑各种因素，例如建筑物的设计、管线设计、清洁污水治理、维修与清洁等问题。
只有在这些方面做到充分的考虑和规划，才能够保证设计的完美实施和长期的运行。
5. 安全性的重视民用建筑给排水设计中，安全性是一个不可忽视的要素。
在进行设计时，需要考虑到人们的使用安全，避免系统泄漏、堵塞等问题造成的危害。
需要选择适合的管材和材料，并对管道进行严格的水压试验和耐腐蚀性测试，确保系统的安全运行。
6. 节约能源的设计给排水系统的运行需要消耗大量的能源，因此在进行设计时需要考虑到能源的节约问题。
给排水安装流程及注意事项
给排水安装流程及注意事项随着人们生活水平的不断提高，对住宅的舒适度和便捷性的要求也越来越高。
在住宅装修中，给排水系统的设计和施工显得至关重要。
本文将介绍给排水安装的流程及注意事项，帮助读者更好地理解这一过程，并为未来的装修提供指导。
一、材料准备在给排水安装之前，首先要准备好所需的材料。
常用的给排水管道材料有PPR管、PVC管和铸铁管等。
此外，还需要准备弯头、法兰、密封胶等配件。
在选择材料时，应根据实际情况选择合适的材料，确保材料的质量可靠，有利于系统的长期使用。
二、规划设计在给排水系统的规划设计中，需要根据建筑结构和功能需求来确定管道的走向和布局。
合理的规划设计可以保证水流的顺畅，防止管道堵塞和漏水等问题的发生。
同时，还需要考虑砌墙、地面修复等因素，确保施工进度和美观效果。
三、施工准备在开始施工之前，需要对工程现场进行合理的准备，比如清理杂物，确保施工区域的整洁。
此外，还需要准备好所需的工具和安全设备，如管道切割机、焊接机、安全帽和手套等，确保施工过程的安全和顺利进行。
四、管道安装管道安装是给排水系统施工的核心环节。
根据设计图纸或实地测量，将管道按照规划进行连接和安装。
在安装过程中，应注意以下事项：1. 管道的连接应采用专用配件，并确保连接牢固。
使用加固件或密封胶确保连接处不漏水，并防止漏水对建筑结构造成损害。
2. 管道的斜度要合理，以保证水流的顺畅。
在水平管道上，每米长度的斜度应为2-3厘米；在垂直管道上，每米长度的斜度应为1厘米。
3. 在安装排水管道时，应尽量避免弯曲和拐角，以免影响水流速度和排水效果。
合理安装排气阀和倾斜管道，提高排水效率。
五、压力测试在管道安装完成后，需要进行压力测试，以确保系统的可靠性和密封性。
通常情况下，可以通过给排水系统施加水压来进行测试。
测试时应检查各个接口处是否有漏水，保持一定的压力一段时间，确认系统没有问题后，方可继续后续施工。
六、验收及维护经过压力测试合格后，需要对给排水系统进行验收。
室内给排水施工工艺操作要点
室内给排水施工工艺操作要点
本文档旨在提供室内给排水施工工艺操作的要点和注意事项。
以下是在进行室内给排水施工时需要注意的几个关键要点：
1. 设计与准备阶段
- 在施工前应根据建筑设计文件和相关规范进行室内给排水系
统的设计和规划。
- 确保室内给排水系统与其他建筑系统相协调，如电气、通风
和消防系统。
- 考虑到室内给排水系统的易于维护性和日常保养需求。
2. 施工材料选择
- 选择符合国家标准的高质量给排水管材料，确保其材质稳定、耐久性好。
- 选择适合现场工况的防水材料、密封胶和密封带。
3. 管道安装
- 安装水平检查和测量以确保管道的水平和垂直安装。
- 确保管道连接处使用专用管件，采取正确的连接方法和技术，以防止漏水。
- 管道安装过程中应注意避免管道受到物理损坏，如针对地下
管道采取适当的保护措施。
4. 排水设备安装
- 安装排水设备前，应检查设备是否符合规范和标准，并进行
必要的水压试验。
- 根据设备的安装说明书和现场实际情况进行正确的安装，确
保设备的正常运行和排水效果。
5. 系统调试与验收
- 在施工完成后，进行系统的调试和试运行，以确保系统的正
常工作。
- 进行系统的压力测试和漏水检查，以确保系统的安全可靠性。
- 在竣工验收前，应按照相关规范进行系统的综合检查和测试。
以上是室内给排水施工工艺操作的要点和注意事项。
在施工过
程中，需要遵循国家相关规范和标准，确保施工质量和安全。
对于
具体的施工细节和技术要求，请参考相关的建筑设计文件和施工规范。
给排水系统设计与施工方案
给排水系统设计与施工方案1. 引言给排水系统是建筑物中非常重要的基础设施之一，它负责将水供应到建筑物内的各个设施，并排除建筑物内产生的废水和污水。
一个科学合理的给排水系统设计与施工方案对于建筑物的正常运行和居住者的生活质量起着至关重要的作用。
本文将介绍给排水系统的设计与施工方案，包括系统设计的步骤、设计原则、重要要素以及施工过程中的注意事项等。
2. 给排水系统设计的步骤给排水系统的设计可以分为以下几个步骤：2.1 收集信息在进行给排水系统设计之前，需要对建筑物的结构、用途、人流量、水质要求等信息进行收集和分析。
这些信息将成为设计依据，对系统的布置和管道的选型等方面有重要的指导作用。
2.2 确定设计准则根据相关的建筑标准和规范，确定给排水系统设计时应遵循的准则和要求。
这些准则包括管道布局、管径选取、斜度要求、阀门和附件的选择等内容。
2.3 进行系统布置根据收集到的信息和确定的设计准则，进行给排水系统的布置。
在布置过程中，要考虑到系统的合理性、可操作性以及未来的扩展需求等因素。
2.4 选取管道材料和设备根据系统的需求和设计准则，选取合适的管道材料和设备。
常用的管道材料有PVC、PPR、铸铁等，而设备则包括阀门、水泵、水箱等。
2.5 进行管径计算在给排水系统设计中，管道的大小是非常关键的。
通过进行管径计算，确保管道能够满足建筑物内的用水需求，同时避免出现瞬时流量过大或流速过慢等问题。
2.6 绘制图纸和报告完成给排水系统的设计后，需要将设计结果进行图纸和报告的形式输出。
图纸和报告应包含系统布置、管道材料和设备的选型、管径计算结果等内容，便于施工和后续维护。
3. 给排水系统设计的原则给排水系统设计的原则如下：3.1 安全性原则给排水系统设计应符合相关的安全标准和规范，确保系统在使用过程中不会发生泄漏、倒灌等问题，保障建筑物和居民的安全。
3.2 经济性原则给排水系统设计应考虑到系统的经济性，包括材料选择、设备配置和管道布置的成本等因素。
建筑给排水注意事项要点
建筑给排水注意事项要点建筑给排水工程是建筑工程中不可或缺的一部分，它关系到建筑物内外的供水、排水、通风和消防等重要问题。
因此，在进行建筑给排水工程时，需要注意以下要点：1. 地形条件在进行建筑给排水工程前，需要充分了解建筑地形条件，如地势高低、地下水情况、地质条件等，以便合理设计给排水系统。
2. 管道材料在选择管道材料时，需要考虑其使用寿命、耐腐蚀性、耐压性、密封性等多方面因素。
一般情况下，建筑内的给水管道使用聚氯乙烯（PVC）管道，而排水管道则使用聚乙烯（PE）管道。
3. 管道铺设在管道铺设时，需要注意管道的坡度和支架的固定。
管道的坡度要求合理，以保证排水畅通。
支架的固定要牢固可靠，以免管道挂脱或者管路产生异响等问题。
4. 正确连接管道连接部位需要严格按照设计要求进行，保证连接处密封严密，避免泄漏等问题。
同时，在安装阀门、闸阀、排气阀等附件时，需要选择合适的材料和型号，满足使用要求。
5. 排水系统排水系统需要合理设计，避免在使用过程中出现反味、堵塞等问题。
对于排水管道铺设、管径设计和排气排污装置的选择等需要严格按照规范和设计要求进行。
6. 环保和节能建筑给排水工程要符合环保和节能的要求，选择管道材料需要考虑其对环境的影响，同时在给水方面也需要考虑节能问题，并合理搭配热水器等设备。
7. 消防应急措施建筑给排水工程在建设过程中需要充分考虑消防应急措施，配备合格的消防设备，并建立相应的应急预案，以便在发生火灾等紧急情况时能够及时应对。
总之，在进行建筑给排水工程时，需要充分考虑各种因素，并按照规范和设计要求进行，以确保建筑物的安全和舒适性。
室外给排水施工设计方案
室外给排水施工设计方案一、设计目标：1.确保给排水系统的正常运行，满足用户需求。
2.提高系统的安全性，减少故障和事故的发生。
3.绿色环保，节约水资源，降低污水处理成本。
二、设计原则：1.按照规划图纸和建筑设计要求进行布置，确保合理性和美观性。
2.遵守相关建筑法规和标准，确保施工质量和安全性。
3.采用先进的技术和设备，提高系统的效率和可靠性。
4.合理选取管材、管径和配件，提高系统的稳定性和耐用性。
5.设计合理的排水斜度，保证水流畅通，减少堵塞和积水。
三、施工步骤：1.前期准备：综合考虑建筑物位置、土地坡度、降雨量和用水量等因素，确定给排水系统的布置方案。
2.建设施工：根据设计方案和施工图纸，进行挖掘基坑、埋设管道和安装配件等工作。
3.给排水设备安装：根据需要，安装水泵、潜水泵和处理设备等设备。
4.施工检查：在施工过程中，严格按照相关标准和规范检查工程质量，确保施工的合格性。
5.竣工验收：完成施工后，进行竣工验收，确保系统正常运行和符合设计要求。
四、重点设计内容：1.雨水排放系统设计：a.合理选择雨水收集和排放的地点，避免影响周围环境。
b.设计合理的雨水收集和排放设备，确保雨水顺利排放。
c.设置雨水收集设备的防塞机构，减少杂物的进入。
d.设计防洪措施，避免雨水超标排放和造成灾害。
2.生活污水处理系统设计：a.选择生活污水处理设备，确保有效处理污水并达到排放标准。
b.定期清理和维护污水处理设备，确保设备的正常运行。
c.设计合理的污水收集和输送管道，确保污水的畅通运输。
d.采用生物处理等先进技术，提高污水处理的效率和效果。
3.工业废水处理系统设计：a.根据工业废水的性质和排放要求，选择合适的处理设备。
b.设计合理的工业废水收集和输送管道，确保废水的安全排放。
c.定期对废水处理设备进行清理和维护，确保设备正常运行。
d.采取废水回用和资源化利用的措施，降低废水排放对环境的影响。
4.地下排水系统设计：a.根据建筑物的位置和周围地质条件，确定地下排水的布置方案。
住宅单体给排水和燃气专业设计指引
住宅单体给排水和燃气专业设计指引一、前言在住宅单体的设计中，给排水和燃气专业的设计至关重要，它直接关系到居民日常生活的便利、舒适与安全。
合理、科学的给排水和燃气设计能够提高住宅的品质，满足居民的各种需求。
本文将为您详细介绍住宅单体给排水和燃气专业设计的相关要点和注意事项。
二、给排水设计（一）给水系统1、水源一般来说，住宅的给水水源应优先选择市政自来水。
在确定水源时，要了解市政供水的水压、水质等情况，以确保能够满足居民的用水需求。
2、用水量计算根据住宅的类型（如普通住宅、别墅等）、居民人数、用水设备等因素，准确计算用水量。
这是选择给水管径和水泵等设备的重要依据。
3、给水管材常用的给水管材有 PPR 管、不锈钢管、铜管等。
选择管材时，要考虑管材的性能、价格、施工难度等因素。
PPR 管具有耐腐蚀、价格低、施工方便等优点，在住宅中应用广泛。
4、管道布置给水管应尽量布置在管道井或吊顶内，避免影响室内美观。
在布置管道时，要遵循短而直的原则，减少水头损失。
（二）排水系统1、排水体制住宅排水一般采用污废分流制，即污水和废水分别排放。
污水经过化粪池处理后，排入市政污水管网；废水直接排入市政污水管网。
2、排水管材排水管材通常选用 UPVC 管、铸铁管等。
UPVC 管具有重量轻、耐腐蚀、价格低等优点，但噪音较大；铸铁管噪音小，但价格相对较高。
3、排水管道布置排水管道应尽量靠墙、靠柱布置，减少对室内空间的占用。
排水立管应设置在通风良好的位置，如卫生间的墙角、厨房的阳台等。
排水横管应保持一定的坡度，确保排水顺畅。
4、地漏设置卫生间、厨房、阳台等部位应设置地漏，地漏的水封深度不应小于50mm，以防止有害气体进入室内。
1、消火栓系统根据住宅的高度和面积，确定是否需要设置消火栓系统。
消火栓应设置在明显、易于取用的位置，如楼梯间、走廊等。
2、自动喷水灭火系统对于高层住宅，应根据规范要求设置自动喷水灭火系统。
喷头的布置应符合规范要求，确保火灾发生时能够及时喷水灭火。
给排水设计常见问题及注意事项
给排水设计常见问题及注意事项在建筑物的设计中，给排水系统是一个至关重要的组成部分。
它负责将水资源引入建筑物，并将废水排出。
一个良好设计的给排水系统可以保障建筑物的正常运行，并且对于居民的生活质量和卫生安全也至关重要。
然而，由于给排水系统的复杂性，设计师常常面临一些常见问题和注意事项。
本文将讨论一些常见问题和注意事项，以帮助设计师更好地进行给排水系统的设计。
首先，一个常见问题是给排水管道的尺寸选择。
在给排水系统设计过程中，正确选择管道的尺寸是至关重要的。
如果管道尺寸选择不当，可能会导致水流速度过快或过慢，从而影响系统的正常运行。
在选择管道尺寸时，设计师应该考虑建筑物的用水需求、人口密度以及预计的最大峰值用水量。
第二个常见问题是防止污染物进入给排水系统。
为了保证水质的安全，给排水系统需要有效地防止污染物进入。
在设计过程中，设计师应该合理安排排水装置的位置，并确保自来水系统和污水系统之间有适当的隔离。
此外，设计师还应该考虑使用过滤装置和截污设施来防止污染物进入给排水系统。
第三个常见问题是给排水管道的斜度设计。
给排水管道的合适斜度设计对系统的正常运行至关重要。
如果斜度设计不合理，可能会导致水流速度不足，从而造成堵塞和水流不畅。
在斜度设计时，设计师应该遵循相关的规范和标准，并确保水流在管道内能够良好地流动，同时避免水流速度过大。
另一个常见问题是防水和防霉设计。
给排水系统在设计过程中需要考虑到防水和防霉的问题。
设计师应该选择适当的材料和防水涂料，以防止水渗漏和霉菌生长。
此外，设计师还应该合理设置通风装置，以保持室内空气流通，避免湿气聚集，从而减少霉菌的滋生。
最后一个常见问题是对给排水系统进行定期维护和清洁。
给排水系统的定期维护和清洁是确保系统正常运行的关键。
设计师应该在设计过程中考虑到易于清洁和维护的因素，例如设置检修口和清洁设备。
此外，设计师还应该向用户提供清洁和维护的操作指南，以提高系统的可靠性和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水设计过程与注意事项——新手必读(一对于刚从事给建筑排水设计的新手往往只知道要查规范去画图,而对一个工程如何展开、各专业如何提资协作~直到竣工验收,并没有一个清晰准确的认识。
为了让大家更快进入设计师的角色,收集了一些资料在此奉上!流程介绍分为设计阶段(项目建议书—可行性研究报告—初步设计—施工图设计—施工图审查、消防审查、人防审查和施工阶段(图纸会审——工地处理——竣工验收。
一、工作阶段划分1、设计阶段:项目建议书——可行性研究报告——初步设计(扩初设计——施工图设计——施工图审查、消防审查、人防审查。
2、施工阶段图纸会审——工地处理——竣工验收。
二、设计工作流程施工图绘制按下面八个步骤进行,根据情况也可交叉进行:1、召集各专业开会,确定互相提资时间,列出工作计划,建筑设计人员提供平面、立面、剖面。
水专业提资应分3个阶段,第一阶段提管井位置、面积,电容量,水池容积,设备房面积等,一般时间在一周之内;第二阶段提设备房布置,消火栓、湿式报警阀、水流指示器位置等,一般时间在中前期,约2~3周;第三阶段向概算专业提设备材料表,一般在出图前一周。
其它专业应向本专业提的资料必须明确提资时间并写入工作计划。
第一阶段空调应提供空调补充水量,第二阶段建筑应该提供卫生间大样,时间也是在中前期,使本专业绘制完设备房大样图后能马上进入卫生间大样的绘制,提资的时间一定要坚持尽早。
第一次建筑提资一般比较简单,在做第一阶段提资的同时,仔细看一次图纸,不清楚的地方一定要问,设计范围要明确,管井分布面积要落实。
还要着手写联系函给业主要求提供相关资料(如市政自来最低水压、管径、位置,市政排雨水管道标高、位置等,由业主相关部门索要资料,明确做法(如住宅卫生间大样画到什么程度,水表怎么设置,有什么特殊要求等,确定管道材料等等,而且要业主来文答复,作为设计依据,发生纠纷时有据可查(保护自己,并作为归档资料的一部分归档。
2、写统一技术条件,交审核人签字认可。
设计依据,建筑等级,计算的方法,各个系统的技术方案(如给水系统方案是否市政水直供、水泵-水箱供水,关键的技术指标(用水定额、消防用水量等,采用的管材一定要写清楚,技术方案和设计的关键问题应该先与审核人取得一致意见,否则校审时才修改工作量太大,而且影响其它专业。
3、写计算书。
这阶段先计算涉及向其它专业提资的内容,如水池容积计算,水泵选型等,计算完成后给校对人检查。
4、向各相关专业第一阶段提资,接受各专业提资。
要严格按工作计划提资,一定要按质量管理体系要求填写提资单,出现问题的有据可查,避免承担不必要的责任。
提资单给校对及专业负责人签字时应该提交相应部分的计算书。
5、画图,完成计算书余下内容,第二阶段提资。
绘制施工图的顺序应该是大样图?平面图??系统图。
画图当中注意与建筑等工种的沟通和协商,经常发生建筑修改或某专业要求修改建筑不通知其它专业的情况。
6、设计人自校。
提交校审时出现图纸相互矛盾等错误是不应该的,而且不允许出现很明显的简单错误,例如立管编号错编成其它系统的,编号重复等等。
7、校对审核。
提交校审时应一起提交统一技术条件和计算书,白纸图设计人应签好名。
8、会签,出图。
三、画图注意事项1、编制计算书时关键的技术指标(用水定额、消防用水量等必须取自经审核人认可的统一技术条件。
计算的步骤应详细列出使用的计算公式,然后列式将数值代入计算,给水管径可在给出计算公式后列表计算。
所有需要计算的设计数据均应在计算书中表示,不能漏项。
2、图纸目录编排顺序:设计总说明—平面图—大样图—系统图—设备材料表—采用的标准图集。
3、全套图纸字体大小要统一。
一般说明中单线汉字高5mm,数字高3~4mm;尺寸及标高标注的数字高为2.5mm;使用window字库中的ture type字型时在说明中为4mm,尺寸及标高标注的数字为2.5mm。
4、粗线宽度一般为0.5~0.6mm。
5、突出本专业内容。
建筑提资的图上有很多尺寸、标注是其专业本身的,如门窗号与尺寸、建筑选用的图集做法等,可以删去,只保留总尺寸、轴线尺寸、需要的细部尺寸标注。
建筑的墙线要变成细线。
本专业不同系统的管线要用图例、颜色、图层来区别。
图例应严格按照《给排水制图标准》设置。
6、坚持严格自校。
按顺序画平面图时自校大样图,画系统图时自校平面图,最后自校系统图,提交校审前再自校一次,花费的时间不多,可以避免自相矛盾的错误。
四、图纸绘制应注意的一些问题1、卫生间大样画卫生间大样首先要确定给排水立管的位置,要根据各层平面图特别是转换层是否能方便连接考虑,排水立管布置尽量靠近大便器。
住宅卫生间没有蹲厕的应设地漏。
公用卫生间宜在洗脸盆、小便斗附近设地漏,并尽量靠墙角,方便地面找坡。
如果建筑提资时已经定了地漏位置,有修改的要通知建筑专业修改。
根据已往的经验,厨房不宜设置地漏。
公用卫生间排水管道除按规范设置清扫口外,拐弯处有条件的尽量设清扫口。
给水管需要暗装时DN≤25墙厚至少应为120mm,DN>25墙厚至少应为180mm,不足的应要求建筑加砌墙,空心小型砌块墙不能暗装。
敷设在楼板内的给水管应按规范要求执行。
卫生间大样给排水系统要按透视图的要求画,平面上可以不标注管径,在轴侧图上详细标明。
2、系统图系统图不用再按透视图标准来画。
不用完全按比例画,各楼层用横线表示并注上标高,楼层间距可以根据需要适当调整,立管相互关系位置要与平面相符,各种方向的横管按轴侧图的原则画,拐弯的地方简单表示一下就可以了。
施工图编制深度要求的内容不能少,如管道管径标高、立管底标高等。
3、设计总说明设计总说明一般分为设计说明和施工说明两部分,设计说明部分设计依据必须一一列出;各个系统作为一节说明,技术指标(用水定额、消防用水量要写出来,采用的系统形式,分区等都要说明,消防系统还要说明设备的选用(消火栓、喷头。
施工说明部分说明管材选用及安装,安装部分只要说明方式就可以了,如PVC-U管,粘接。
五、小区施工图设计注意问题1、设计单体时应该先考虑供水问题。
给水系统是否需设屋顶水箱,如需水泵加压是设总的泵房还是区域泵房(视乎建筑高度及距离远近等,从造价、节能、安全方面比较厚确定。
消防如要水泵加压通常按区域消防考虑,泵房单独建或放在某一建筑内要与建筑专业协商。
2、设计单体给排水平面时要结合总平来确定化粪池及雨水管、沟的出口位置。
按深度要求属单体设计内容的,如在后出的总平图表示,应在单体的设计说明中列出该部分内容详见后出的总平图。
3、总平雨水设计要详细计算。
4、核对业主提供的市政接口资料,以免排不出去,要说明施工前核对市政接口的情况,有问题先通知设计院修改再施工。
5、仔细核对其他专业的管线,避免交叉,特别是非设计院承接的内容,如通信、电话、有线电视、管道煤气等管线,必须在这些专业内容施工前协调好标高问题。
六、图纸会审图纸会审时有需要业主、施工监理单位特别注意的问题先提出。
施工监理单位提出的疑问要一一解答。
会审纪要是由监理单位编写的,与设计图纸具有同等法律效力,送到单位盖章时应仔细核对其中提出的问题及答复记录。
七、工地处理会审后施工过程出现问题时,尽量通过电话联系解决,确实说不清楚的要与对方约定时间到工地处理问题,处理完毕有需要的应出修改通知。
非设计错误而对方提出的合理修改意见,要对方来正式文件提出要求作为修改依据,并在修改通知中注明。
八、竣工验收按新的验收规定,由设计院、监理、施工单位3方检查并给出验收结论,发出整改通知单,质检站主持验收、参与检查并监督全过程。
首先由参与建设单位分别介绍项目情况,通常由建筑专业代表设计院发言。
然后分组检查,一般分为外观实测组、水电组、资料组,检查本专业相关内容时,重点看是否按图施工、是否达到设计要求、选用设备是否合格产品等,有问题记录下来。
最后总结时分专业提出存在的问题,由建筑专业给出验收结论。
给排水设计过程与注意事项——新手必读(二方案设计实例——圣世豪林方案设计(给水排水专业1.说明1地下三层设消防水池两座,每座容积分别为400m3,两座连通;消火栓水泵6台(中、低区及高区消防补水泵各两台,均为一用一备,自动喷水水4台(高、低区个两台,均为一用一备,消防提升水泵两台(一用一备;生活水池一座,容积为400m3,生活水泵12台,每区3台(两用一备;2办公楼避难层设消防水池一座,容积为60m3,高区消火栓水泵两台(一用一备,高区自动喷水泵两台(一用一备;3住宅楼顶层设消防水箱各一座,容积均为18m3,在其中一个水箱间内分别设消火栓增压设备及自动喷水稳压设备,在办公楼顶层设消防水箱一座,容积为30m3;4地下三层消防电梯下设潜水排污泵,每处两台(一用一备;其余地方适当考虑设集水坑及潜水排污泵。
问题:①建筑剖面图请尽快确定。
(避难层可按照最初方案确定,即设两处避难层;②7月16日所提的生活水池容积200m3有误,以本次为准;2 、初步设计初步设计是将方案设计确定的系统和设施,用图纸和说明书完整地表达出来。
(1图纸内容:1给水排水总平面图:应反映出室内管网与室外管网如何连接。
内容有室外给水、排水及热水管网的具体平面位置和走向。
图上应标注管径、地面标高、管道埋深和坡度(排水管、控制点坐标,以及管道布置间距等。
2平面布置图:表达各系统管道和设备的平面位置。
通常采用的比例尺为1:100,如管线复杂时可放大至1: 50~1:20。
图中应标注各种管道、附件、卫生器具、用水设备和立管(立管应进行编号的平面位置,以及管径和排水管道的坡度等。
通常是把各系统的管道绘制在同一张平面布置图上,当管线错综复杂,在同一张平面图上表达不清时,也可分别绘制各类管道的平面布置图。
3系统布置图(简称系统图:表达管道、设备的空间位置和相互关系。
各类管道的系统图要分别绘制。
图中应标注管径、立管编号(与平面布置图一致、管道和附件的标高,排水管道还应标注管道的坡度。
4设备材料表:列出各种设备、附件、管道配件和管材的型号、规格、材质、尺寸和数量,供概预算和材料统计使用。
5图纸目录:列出编有图纸序号的所有图纸和说明。
(2初步设计说明书内容:1计算书:各个系统的水力计算、设备选型计算。
2设计说明:主要说明各种系统的设计特点和技术性能,各种设备、附件、管材的选用要求及所需采取的技术措施(如水泵房的防振、防噪声技术要求等。
扩初设计实例——圣世豪林扩初设计方案(给水排水专业一、设计依据(1建设投资方提供的委托任务书;(2建筑,总图,采暖通风,动力等专业提供的条件图;(3给水排水专业有关的设计规范.二、设计范围建筑物内的给排水、消防设计。
三.设计内容1、生活给水:(1给水水源:由青年大街和大西路上的市政供水管网上各接两根DN200的供水管,供本建筑生活及消防使用。
(2用水量标准及用水量:1办公:40L/人•班,小时变化系数:1.2;2公寓式办公:300L/人•班,小时变化系数:1.2;3住宅:200L/人•日,小时变化系数:2.5;4商场:6L/人•m2•天,小时变化系数:1.2;5餐厅:20L/人•天,小时变化系数:1.2;6电影厅:4L/人•场,小时变化系数:1.2;7冷却循环补充水:按总循环水量的1.5%计算;8采暖补水:按总循环水量的1.5%计算;9道路:2L/m2•天,小时变化系数:1.2;10绿化:2L/m2•天,小时变化系数:1.2;未预见水量:按最高日用水量的10%计;总生活用水量:921m3/d。
