发动机工作原理和总体构造
发动机的组成及工作原理
发动机的组成及工作原理引言概述：发动机是现代交通工具中不可或者缺的关键部件，它负责将燃料转化为动力，驱动车辆运行。
本文将对发动机的组成及工作原理进行详细阐述，匡助读者更好地理解发动机的运行机制。
正文内容：1. 发动机的组成1.1 缸体和缸盖：发动机的基本结构，用于容纳活塞、气门和其他关键部件。
1.2 活塞和连杆：活塞在缸体内上下运动，通过连杆将运动转化为旋转运动。
1.3 曲轴和凸轮轴：曲轴将连杆的旋转运动转化为输出轴的旋转运动，凸轮轴控制气门的开闭。
1.4 气门温和门机构：气门控制进出气体的流动，气门机构负责使气门按照规定的时序工作。
1.5 燃油系统和点火系统：燃油系统负责将燃料输送到燃烧室，点火系统提供火花点燃混合气。
2. 发动机的工作原理2.1 进气冲程：活塞下行，气门开启，汽缸内产生负压，进气门打开，混合气进入燃烧室。
2.2 压缩冲程：活塞上行，气门关闭，混合气被压缩，增加燃烧效率。
2.3 燃烧冲程：活塞上行至顶点时，点火系统点燃混合气，产生爆炸，推动活塞下行。
2.4 排气冲程：活塞下行，气门开启，废气从排气门排出，为下一个工作循环做准备。
2.5 循环重复：上述四个冲程循环进行，驱动曲轴旋转，输出动力。
总结：从组成和工作原理来看，发动机是一个复杂的系统，由多个部件协同工作实现动力输出。
发动机的组成包括缸体、活塞、曲轴等关键部件，而工作原理则涉及进气、压缩、燃烧和排气四个冲程。
通过深入理解发动机的组成和工作原理，我们可以更好地理解其运行机制，为日常维护和故障排除提供指导。
同时，对于汽车创造商和工程师而言，深入研究发动机的组成和工作原理也是提升发动机性能和燃油效率的关键。
发动机的工作原理和总体构造
第一章发动机的工作原理和总体构造§1.1发动机的分类§1.2四冲程发动机工作原理§1.2.1四冲程汽油机工作原理一、现代汽车发动机的构造现代汽车发动机的构造如图1-1,气缸内装有活塞,活塞通过活塞销、连杆与曲轴相连接。
活塞在气缸内做往复运动,通过连杆推动曲轴转动。
为了吸人新鲜气体和排除废气,设有进、排气系统等。
二、基本术语1、工作循环2、上、下止点3、活塞行程4、气缸工作容积5、内燃机排量6、燃烧室容积7、气缸总容积8、压缩比9、工况10、负荷率三、四冲程汽油发动机的工作循环图1-2 为发动机示意图。
四冲程发动机的工作循环包括四个活塞行程,即进气行程、压缩行程、膨胀行程（作功行程和排气行程。
通常利用发动机循环的示功图来分析工作循环中气体压力p 和相应于活塞不同位置的气缸容积V 之间的变化关系, 示功图表示了活塞在不同位置时气缸内压力的变化情况。
其中,曲线所围成的面积表示发动机整个工作循环中气体在单个气缸内所作的功。
四冲程汽油机的示功图如图1-3 所示。
（1 进气行程（图1-3a化油器式汽油机将空气与燃料先在气缸外部的化油器中进行混合,形成可燃混合气后吸人气缸。
进气过程中,进气门开启,排气门关闭。
随着活塞从上止点向下止点移动,活塞上方的气缸容积增大,从而气缸内的压力降低到大气压以下,即在气缸内造成真空吸力。
这样,可燃混合气使经进气管道和进气门被吸人气缸。
（2 压缩行程（图1-3b为使吸人气缸的可燃混合气能迅速燃烧,以产生较大的压力,从而使发动机发出较大功率,必须在燃烧前将可燃混合气压缩,使其容积缩小、密度加大、温度升高,故需要有压缩过程。
在这个过程中,进、排气门全部关闭,曲轴推动活塞由下止点向上止点移动一个行程，称为压缩行程。
在示功图上，压缩行程用曲线a c表示。
（3 作功行程（图1-3c在这个行程中,进、排气门仍旧关闭。
当活塞接近上止点时,装在气缸盖上的火花塞即发出电火花,点燃被压缩的可燃混合气。
发动机总体构造及四冲程工作原理

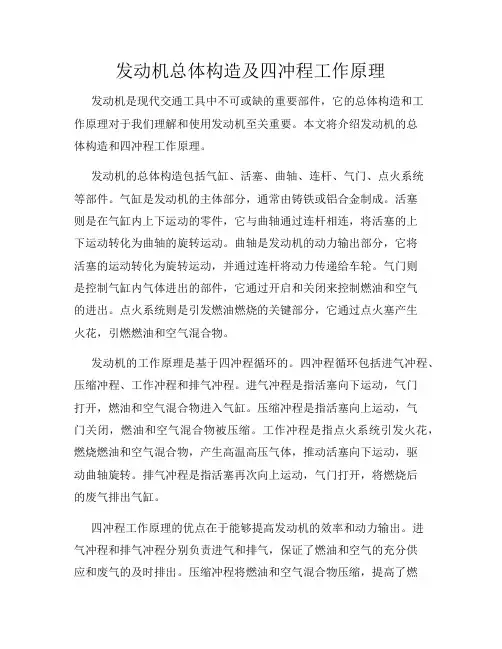

发动机总体构造及四冲程工作原理发动机是现代交通工具中不可或缺的重要部件，它的总体构造和工作原理对于我们理解和使用发动机至关重要。
本文将介绍发动机的总体构造和四冲程工作原理。
发动机的总体构造包括气缸、活塞、曲轴、连杆、气门、点火系统等部件。
气缸是发动机的主体部分，通常由铸铁或铝合金制成。
活塞则是在气缸内上下运动的零件，它与曲轴通过连杆相连，将活塞的上下运动转化为曲轴的旋转运动。
曲轴是发动机的动力输出部分，它将活塞的运动转化为旋转运动，并通过连杆将动力传递给车轮。
气门则是控制气缸内气体进出的部件，它通过开启和关闭来控制燃油和空气的进出。
点火系统则是引发燃油燃烧的关键部分，它通过点火塞产生火花，引燃燃油和空气混合物。
发动机的工作原理是基于四冲程循环的。
四冲程循环包括进气冲程、压缩冲程、工作冲程和排气冲程。
进气冲程是指活塞向下运动，气门打开，燃油和空气混合物进入气缸。
压缩冲程是指活塞向上运动，气门关闭，燃油和空气混合物被压缩。
工作冲程是指点火系统引发火花，燃烧燃油和空气混合物，产生高温高压气体，推动活塞向下运动，驱动曲轴旋转。
排气冲程是指活塞再次向上运动，气门打开，将燃烧后的废气排出气缸。
四冲程工作原理的优点在于能够提高发动机的效率和动力输出。
进气冲程和排气冲程分别负责进气和排气，保证了燃油和空气的充分供应和废气的及时排出。
压缩冲程将燃油和空气混合物压缩，提高了燃烧效率。
工作冲程通过燃烧产生的高温高压气体推动活塞向下运动，驱动曲轴旋转，实现动力输出。
然而，四冲程工作原理也存在一些不足之处。
首先，由于每个循环中只有一个工作冲程，发动机的输出功率有限。
其次，由于进气和排气冲程需要消耗一定的能量，会导致一定的能量损失。
此外，四冲程发动机的结构相对复杂，需要较多的部件和系统来实现循环过程。
总之，发动机的总体构造和四冲程工作原理是我们理解和使用发动机的基础。
通过了解发动机的构造和工作原理，我们可以更好地理解发动机的工作过程，提高发动机的使用效率和性能。
发动机工作原理和总体构造
发动机工作原理和总体构造发动机是一种将化学能转化为机械能的装置，是现代机械设备和交通工具中最重要的部件之一、发动机的工作原理和总体构造是让发动机能够高效地完成能量转换的核心。
发动机的工作原理：发动机的工作原理是通过燃烧燃料产生高温和高压气体，利用气体的膨胀驱动活塞进行往复运动，最终将热能转化为机械能。
通常情况下，发动机的循环过程主要包括四个阶段：吸气、压缩、燃烧和排气。
1.吸气阶段：活塞下行时，气缸内的气门开启，通过缸内压力差将混合气吸入气缸内。
发动机中的一部分能量通过吸气泵提供，另一部分能量则来自高速气流的动能。
2.压缩阶段：活塞上行压缩混合气，将混合气紧密堆积在气缸顶部。
在此过程中，混合气的压力和温度逐渐增加，形成压缩空燃比。
3.燃烧阶段：在活塞上行到达顶点时，发动机的点火系统会引发火花，点燃空燃比。
燃烧的高温高压气体会迅速膨胀，推动活塞向下运动。
4.排气阶段：活塞再次上行，并将燃烧产生的废气从气缸中排出。
这一过程中，排气门会打开，让废气通过排气管排出。
发动机的总体构造：1.活塞与气缸：活塞是发动机中的关键部件，通过向上下运动从而改变气缸内的空间容积。
活塞与气缸之间的螺纹连接确保密封性能，并通过活塞环保持与气缸壁的接触。
2.曲轴与连杆：曲轴与连杆构成了发动机的运动机构。
曲轴负责将活塞的往复运动转化为旋转运动。
曲轴基座上通过轴承安装了连杆，连杆与活塞销通过销轴销连接。
3.气门与凸轮轴：气门与凸轮轴的设计决定了进气与排气过程。
凸轮轴通过传动装置与曲轴相连，从而通过凸轮的转动来控制气门的开关。
4.燃油系统与点火系统：燃油系统提供燃料供给，点火系统则引发火花点燃混合气。
燃油系统包括燃油泵、喷油嘴和油箱等组件，而点火系统则包括火花塞、点火线圈和点火开关等部分。
5.附件系统：附件系统包括发电机、空调压缩机、水泵和风扇等。
这些附件需要通过曲轴通过传动装置来提供动力，并为发动机提供电力和冷却。
总之，发动机的工作原理是通过燃料的燃烧将热能转化为机械能，从而驱动机械设备和交通工具的运行。
发动机的组成及工作原理
发动机是现代机械设备中至关重要的一部分，它用于转换化学能为机械能的设备。
发动机广泛应用于汽车、飞机、船舶等各个领域。
本文将介绍发动机的组成及其工作原理。
发动机的组成主要包括气缸、活塞、连杆、曲轴、气阀、进气道、排气道、喷油器等多个部件。
气缸是发动机的基本工作单元，一台发动机通常具有多个气缸。
活塞则是气缸内上下运动的零件，其运动由连杆与曲轴传递。
连杆连接着活塞和曲轴，它将活塞的线性运动转换为曲轴的旋转运动。
曲轴是发动机的核心部件，它通过转动使得发动机工作。
气阀控制着气缸内气体的进出，进气道负责将气体引入气缸，而排气道则将燃烧后的废气排出。
喷油器通过喷射燃油进入气缸内，以参与燃烧过程。
发动机的工作原理是通过内燃作用实现的。
工作循环通常包括四个基本阶段：进气、压缩、燃烧和排气。
在进气阶段，进气门打开，活塞向下移动，气缸内形成负压，将外部空气引入。
然后，在压缩阶段，气缸的上升活塞将进气气体压缩，使其温度和压力升高。
接下来，喷油器会喷射燃油到压缩气体中，引发燃烧反应。
燃烧产生的高温和高压气体推动活塞向下移动，从而完成了发动机的工作。
发动机的工作原理还与燃烧室类型有关。
常见的燃烧室类型包括汽油发动机的点火式燃烧室和柴油发动机的压燃式燃烧室。
点火式燃烧室中，燃料与空气混合后被火花塞点燃；而压燃式燃烧室中，燃油在高温和高压的条件下自燃。
不同类型的燃烧室对应着不同的燃烧方式和燃烧产物。
此外，发动机还有不同的循环类型，如四冲程发动机和两冲程发动机，它们的工作原理和循环过程有所区别。
发动机的性能取决于多个因素，如功率、扭矩、燃油效率等。
提高发动机效率的方法包括提高燃烧效率、减少热损失、优化供气系统和排气系统等。
通过改变压缩比、调整进气量和燃油喷射时机，可以实现发动机性能的调节。
总之，发动机的组成和工作原理是实现能量转换的关键。
了解发动机的组成及其工作原理对于对于日常使用和维护非常重要。
对于汽车、飞机等交通工具的使用者来说，了解发动机的工作原理能够更好地理解其性能和操作要点，提高行驶和驾驶的安全性和效率。
发动机的组成及工作原理
发动机的组成及工作原理引言概述：发动机是现代交通工具中不可或缺的核心部件，它负责将燃料转化为机械能，驱动车辆运行。
本文将详细介绍发动机的组成及工作原理，以便读者对其运作原理有更深入的了解。
一、发动机的组成1.1 缸体和缸盖发动机的核心部分是由缸体和缸盖组成的。
缸体是一个类似于圆筒的结构，内部有活塞运动的空间。
缸盖则覆盖在缸体上方，形成燃烧室和气门的安装位置。
1.2 活塞和连杆活塞是一个圆柱形的零件，与缸体内的活塞环配合，形成密封结构。
它通过连杆与曲轴相连，将燃料的燃烧能量转化为机械能。
1.3 曲轴和凸轮轴曲轴是发动机的动力输出部分，它将活塞的上下运动转化为旋转运动。
凸轮轴则控制气门的开关时机，确保燃料和排气气体的正常流动。
二、发动机的工作原理2.1 进气冲程在进气冲程中，活塞向下运动，气门打开，进气门吸入空气和燃料混合物进入燃烧室。
同时，曲轴带动凸轮轴使排气门关闭。
2.2 压缩冲程在压缩冲程中，活塞向上运动，气门关闭，将进气冲程中吸入的混合物压缩。
这样可以增加混合物的密度和压力，为燃烧提供更好的条件。
2.3 燃烧冲程在燃烧冲程中，活塞继续向上运动，达到最高点时，火花塞发出火花，点燃混合物。
燃烧产生的高温高压气体推动活塞向下运动，同时曲轴带动凸轮轴打开排气门。
2.4 排气冲程在排气冲程中，活塞向上运动，将燃烧冲程中产生的废气排出燃烧室。
同时，凸轮轴控制进气门打开，为下一个循环的进气冲程做准备。
2.5 循环重复以上四个冲程循环不断重复，形成发动机的工作过程。
每个活塞都在不同的冲程中运动，从而实现发动机的连续工作。
三、发动机的燃料供给系统3.1 燃油箱和燃油泵燃油箱储存燃料，并通过燃油泵将燃料送到发动机燃烧室。
3.2 喷油器喷油器将燃料雾化成细小的颗粒，并按照精确的时间和量喷入燃烧室，以实现燃烧过程的控制。
3.3 燃油调节器燃油调节器根据发动机负荷和转速的变化，调节燃油的供给量，以保证发动机的正常运行。
发动机总体结构与工作原理
五大系统之－－点火系
作用：按规定时刻及时点燃气缸内的混合气。 组成：由蓄电池、分电器、点火线圈、火花塞等组成。
五大系统之－－起动系
作用：使静止的发动机起动。 组成：由起动机及附属装置组成。
三、发动机基本术语
工作循环：每完成一次热功转换的工作过程。 上止点：活塞离曲轴回转中心最远处。 下止点：活塞离曲轴回转中心处。 曲柄半径R ：连杆与曲轴连接中心至曲轴旋转中心的距离。 活塞行程S：上、下两止点间的距离（mm），S=2R；
五大系统之－－润滑系
作用：润滑、冷却、清洗、防腐、密封等。 组成：由机油泵、滤清器、限压阀、油道等组成。
五大系统之－－燃料系（汽油车）
作用：按需要向气缸内供应已配制好的可燃混合气，燃烧后排出废气。 组成：化油器式由燃油箱、汽油泵、化油器、进排气管、滤清器等组成。
五大系统之－－燃料系（柴油车）
作用：向气缸内供应纯空气并在规定时刻向 气缸内喷入柴油，燃烧后排出废气。
发动机总体结构与工作原理
一、发动机的分类
发动机是将其它形式的能量转变为机 械能的机器。
分类： 按使用燃料分：汽油机、柴油机等。
按工作循环分：四冲程发动机、二冲程发动机。
按冷却方式分：水冷式、风冷式
按气门装置位置分：侧置式、顶置式
按气缸排列分：直列式发动机、V型发动机。
按气缸数分：单缸发动机、多缸发动机。
柴油机 165F：表示单缸，四行程，缸径65mm，风冷通用型 495Q：表示四缸，四行程，缸径95mm，水冷车用 X4105： 表示四缸，四行程，缸径105mm，水冷通用型，X表示系列代号
结语
谢谢大家！
冲程：活塞由一个止点到另一个止点运动一次的过程； 气缸工作容积（Vh）：活塞从上止点到下止点所让出的空间容积。 发动机工作容积（Vl）：发动机所有气缸工作容积之和，也叫发动机的排量。
汽车发动机的工作原理及总体构造
汽车发动机的工作原理及总体构造
一、汽车发动机的工作原理
1.吸气：发动机的活塞下行时，活塞腔内的气门打开，通过气门进入
汽缸的混合气。
2.压缩：活塞上行时，活塞腔内的气门关闭，活塞将混合气压缩成高
压气体。
3.爆燃：在活塞接近顶死点时，火花塞产生火花，将混合气点燃爆炸，释放出能量。
4.排气：活塞下行时，废气通过排气门排出汽缸，为新的混合气提供
空间。
通过这四个基本过程循环运作，汽车发动机可以持续地产生动力，驱
动汽车运行。
二、汽车发动机的总体构造
1.气缸体系：汽缸是发动机燃烧的主要部分，通常由铁合金或铝合金
制成。
汽缸体内设置有活塞和气门，通过这些部件的运动来实现吸气、压缩、爆燃和排气的过程。
2.曲轴与连杆机构：曲轴是将活塞运动转化为有用功的装置，具有一
定的几何结构，可以将来自活塞的线性运动转化为旋转运动。
连杆连接活
塞与曲轴，将活塞的线性运动转化为曲轴的旋转运动。
3.气门机构：气门控制气缸内的进气和排气。
气门通过气门杆与凸轮
轴相连接，由凸轮轴的转动带动气门的开闭。
4.燃油供给系统：燃油供给系统包括燃油箱、燃油泵、喷油器等。
燃油从燃油箱经过燃油泵被送入汽缸，与空气混合后形成可燃气体。
此外，还有点火系统、冷却系统、润滑系统等辅助系统，保证发动机正常运行。
总之，汽车发动机通过吸气、压缩、爆燃和排气这四个基本过程，不断地将化学能转化为机械能，从而驱动汽车运行。
其总体构造包括气缸体系、曲轴与连杆机构、气门机构和燃油供给系统等。
这些构造相互配合，共同完成发动机的工作。
发动机工作原理和总体构造
（四）飞轮的作用： 四冲程发动机工作循环的四个活塞行程中，只有一个行程是作功的，其余三个行程是依靠飞轮的惯性
（b）表面点火： 在火花塞点火之前，由于燃烧室内灼热表面（如排气门头部、火花塞电极处、积碳处）点燃可燃混合气
而产生的另一种不正常燃烧现象，称为表面点火。 表面点火现象：
表面点火发生时，也伴有强烈的敲缸声（较沉闷），产生的高压会使发动机机件机械负荷增加，寿命降 低。
（c）汽油机压缩比的选择： 应在避免引起爆燃和表面点火的前提下尽可能提高压缩比，以提高发动机功率，改善燃油经济性。
冷却系—水泵9由曲轴14上的皮带轮带动，将来自散 热器冷却后的冷却水泵入气缸7燃烧室周围的冷却水 套，经过气缸盖6中的冷却水套，热水由气缸盖上部 的出水口流往散热器。
（三）发动机基本术语
上止点（T.D.C.）：
活塞顶离曲轴中心最远处。
下止点（B.D.C.）： 活塞行程 S ：
活塞顶离曲轴中心最近处。
（b）压缩行程
（a）爆燃： 由于压缩比过高导致压缩终了时气体压力和温度过高，在火花塞点火之后燃烧室内离点燃中心较远处的
末端可燃混合气自燃而造成的一种不正常燃烧现象，称为爆燃。 爆燃现象：
爆燃时，火焰以极高的速率传播，温度和压力急剧升高，形成压力波，以声速推进，当这种压力波撞击 燃烧室壁时就发出尖锐的敲缸声。同时还会引起发动机过热、功率下降、燃油消耗率增加等一系列不良后果， 严重爆燃时甚至造成排气门烧废、轴瓦破裂、活塞顶熔穿、火花塞绝缘体被击穿等机件损坏现象。
发动机的工作原理和总体构造
三角活塞转子发动机
转子发动机又称为米勒循环发动机，采用三角转子旋转 运动来控制压缩和排放，由德国人菲加士·汪克尔发明。
60年初在德国生产出第一辆装配了转子发动机的小跑 车。
1964年，日内瓦的德法合资企业COMOBIL公司，首次 把转子发动机装在轿车上成为正式产品。
1967年，马自达公司投巨资从汪克尔公司买下了这项 技术。将转子发动机装在马自达轿车上开始成批生产。
进关 排关 活塞 上→下 压缩终了时 点火 压力 ↗ ↗ 3~5MPa 温度 ↗ ↗ 2200~2800K 体积 ↗ ↗ 曲轴 360°~540° 做功终了
压力↘ ↘ 0.3~0.5MPa
温度 ↘ 1300~1600K
进关 排开 活塞 下→上 压力 0.105~0.115MPa 温度 900~1200K 曲轴 540°~720° 残余废气：因燃烧室容 积，废气不能排尽。
第一节 发动机的分类
一、发动机的定义、分类及特点
发动机－将某种能量直接转换为机械能并拖动 某些机械进行工作的机器。
将热能转变为机械能的发动机，称为热力发动 机（热机）。
燃料和空气混合后在机器内部燃烧而产生热能， 然后再转变为机械能的，称为内燃机。
内燃机与外燃机相比，具有热效率高、体积小、 便于移动和起动性能好等优点。
第五节 发动机主要性能指标与特性
发动机的性能指标是用来衡量发动机性能好坏的标准
动力性能指标：有效转矩、有效功率、转速 经济性能指标：燃油消耗率 运转性能指标：排气品质、噪声、起动性能
一、动力性能指标
a. 有效转矩：指发动机通过曲轴或飞轮对外输出的扭矩，通常用Ttq表示， 单位为N·m。有效转矩是作用在活塞顶部的气体压力通过连杆、传给曲 轴产生的扭矩，并克服了摩擦，驱动附件等损失之后从曲轴对外输出的 净转矩。 b. 有效功率：指发动机通过曲轴或飞轮对外输出的功率，通常用Pe表示 ，单位为kW。有效功率同样是曲轴对外输出的净功率。它等于有效扭矩 和曲轴转速的乘积。发动机的有效功率可以在专用的试验台上用测功器 测定，测出有效扭矩和曲轴转速，然后计算出有效功率。
发动机的工作原理和总体构造
发动机的工作原理和总体构造发动机是汽车的核心动力装置，它的工作原理和总体构造对于了解汽车的基本原理和结构非常重要。
1.空气进气：发动机通过进气道吸入空气。
空气经过空气过滤器过滤后，进入气缸内。
2.燃料供给：同时，发动机通过喷油系统将燃料喷入气缸内，与空气混合形成可燃气体。
3.压缩：气缸活塞往上运动，将可燃气体压缩，使其体积缩小，压力增加。
4.点火：火花塞产生火花引燃可燃气体。
5.燃烧：可燃气体在火花的作用下燃烧，释放出大量的热能。
6.排气：排气门打开，废气通过排气管排出。
7.运动：燃烧产生的高温高压气体推动活塞向下运动，将热能转化为机械能。
8.循环：活塞运动将气缸中的废气排出，为下一次燃烧提供空间。
发动机的总体构造：1.活塞和活塞环：活塞是发动机的核心组件之一，它在气缸内往复运动，将燃气能转化为机械能。
活塞环则用于密封活塞与气缸壁之间的空隙，防止燃气泄露。
2.气缸和气缸盖：气缸是活塞的运动轨道，气缸盖则用于密封气缸顶部，同时安装火花塞和进气门、排气门等。
3.曲轴连杆机构：曲轴通过连杆与活塞相连，将活塞的往复运动转化为旋转运动，输出动力。
4.缸体：包括气缸和气缸盖，承载发动机的主要部件。
5.气门机构：用于控制进气门和排气门的开闭，以控制气缸内燃烧过程和气体进出。
6.燃油系统：包括燃油箱、燃油泵、喷油器等，用于供给燃料到气缸内与空气混合。
7.点火系统：包括点火线圈、火花塞等，用于产生火花点燃可燃气体。
8.冷却系统：包括水泵、散热器等，用于保持发动机工作温度，防止过热。
9.润滑系统：包括油泵、机油滤清器等，用于提供润滑油，减少活塞与气缸摩擦，防止磨损。
以上是发动机的工作原理和总体构造的基本介绍。
虽然发动机的工作原理和构造非常复杂，但通过了解其基本原理和结构，可以更好地理解汽车的工作过程。
汽车发动机工作原理及总体构造
表面点火：由于ε过大
P、T过高，在电火花之前可燃混合气就被燃
烧室炽热的表面点燃的另一种不正常燃烧。表面点火发生时，伴有沉闷的
敲缸声，产生的高压使发动机负荷↑，寿命↓。
*
① 现代汽油机的压缩比一般为ε= 6—9（个别轿车可达9—11）。 ② 柴油机靠压缩自燃，所以压缩比设计等较高ε=16—22。具有较好的
二、经济性指标：
1、 燃油消耗率be：发动机每发出1KW有效功率，在1h内所消耗的燃油量。 be= B x1000 (g / kwh ) ； B—发动机每小时的耗油量(kg/h)——可测定 Pe
三、发动机的运转性能指标：
1、 排气品质：有害气体成分的限制标准。P41 2、 噪声：车外噪声标准 美日欧韩：74---80 dB(A) 中国：82---89dB(A)
P0
P0
“柴” 1.25
1.05---
四：四冲程汽油机和柴油机的优缺点比较 汽油机：（优点）ε较小，体积小，重量轻，转速较高，动力性好。
制造维修成本低，噪声小，起动容易。主要用于轿车、微型 车（客车、货车）、军用越野车。
（缺点）燃料经济差，排污大（HC、N0x、CO）
柴油机：（优点） ε较大，燃料燃烧完全，经济性好。
（缺点）由于ε较大 P、T较高，所以体积大、重量大，转速 较低，制造维修成本高（喷油泵、喷油器加工精度要求高）。 常用于中、重型货车。（对经济性要求高，动力性要求较低）。
同排量的单缸与多缸发动机优缺点比较：
单缸：结构简单、重量轻。运转不平稳、冲击振动大。
多缸：与单缸相反。发火间隔角
=720 º/ i （ i—— 缸数）。
1、进气行程：
进入气缸的是
柴油机：新鲜空气。
汽油机：汽油与空气的混合物。
汽车发动机工作原理及总体构造分析解析
汽车发动机工作原理及总体构造分析解析一、汽车发动机的工作原理1.进气过程：发动机活塞下行时，曲轴带动连杆将活塞拉向下方，活塞下行的同时，在缸盖上的进气门打开。
汽车在行驶过程中引入新鲜空气，并混合燃油进入气缸。
2.压缩过程：当活塞行至上行点时，进气门和排气门都被关闭起来，曲轴继续将活塞往上推动，从而把进气气体压缩到缸内，使其温度和压力急剧上升。
3.燃烧过程：当活塞行至上行点附近时，压缩空气达到燃烧温度时，高压电火花塞产生电火花，使混合物燃烧。
燃烧的剧烈膨胀使汽车发动机带动连杆和曲轴旋转，从而提供动力。
4.排气过程：在燃烧后，废气通过活塞上的排气门排出气缸。
同时，曲轴的旋转使另一个活塞在气缸内进行另一轮的进气、压缩、燃烧和排气过程。
二、汽车发动机的总体构造1.缸体和缸盖：缸体是汽车发动机的最基本部件之一，用于容纳活塞和气缸套。
缸体具有良好的散热性能，并通过螺栓和气缸盖连接。
缸盖上有进气门和排气门，以及点火系统中的火花塞。
2.活塞和连杆：活塞是位于缸体内的一个圆柱体，通过曲轴的旋转带动活塞进行上下运动。
连杆连接活塞和曲轴，在燃烧过程中将活塞的线性运动转换为曲轴的旋转运动。
3.曲轴和曲轴箱：曲轴是发动机的旋转部件，其主要作用是将活塞运动转换为旋转运动。
曲轴箱是安装曲轴的外壳，内部还装有润滑油。
4.气门机构：气门机构由凸轮轴、气门弹簧和气门组成。
凸轮轴带动气门的开合，控制进气和排气过程。
气门弹簧用于关闭气门。
5.火花塞和点火系统：火花塞是点火系统的重要组成部分，通过产生电火花来点燃混合气体。
点火系统还包括点火线圈和电子控制单元（ECU）。
6.燃油系统：燃油系统包括燃油箱、燃油泵、喷油嘴等部件，用于将燃料供给到汽缸中，达到混合燃油的目的。
7.冷却系统：冷却系统通过冷却液循环，将发动机散热，防止过热。
冷却系统包括散热器、水泵、风扇等部件。
8.润滑系统：润滑系统通过润滑油对发动机各个运动部件进行润滑，减少摩擦和磨损。
发动机结构组成和工作原理
发动机结构组成和工作原理
发动机是一种能够将其他形式的能量转换为机械能的机器。
其结构组成和工作原理可能因不同的发动机类型而有所不同，但通常来说，发动机都由以下几个主要部分组成：
1. 燃烧室：这是发动机的核心部分，其中燃料与空气混合并被点燃，产生能量。
2. 气缸：这是燃烧室中活塞运动的场所，它包含一个或多个活塞，这些活塞在气缸内上下移动，推动发动机运转。
3. 活塞：活塞是发动机的关键部件之一，它连接着连杆和曲轴，使曲轴能够转动，从而产生动力。
4. 连杆：连杆将活塞与曲轴连接在一起，使活塞的上下移动能够转化为曲轴的旋转运动。
5. 曲轴：曲轴是发动机的主要输出轴，它将活塞的往复运动转化为旋转运动，从而能够驱动发动机外部的设备。
6. 气门：气门是控制空气进入和离开气缸的阀门，它们的工作周期与活塞的运动相配合，以确保在正确的时机吸入空气和排出废气。
7. 冷却系统：发动机产生大量的热量，因此需要一个冷却系统来保持其正常工作温度。
8. 润滑系统：发动机中的各个部件需要润滑油来减小摩擦和磨损。
9. 点火系统：对于点燃式发动机来说，点火系统负责在正确的时机点燃混合气体。
工作原理：发动机的工作原理基于热力学原理和机械运动。
当燃料和空气在燃烧室中混合并被点燃时，产生的能量推动活塞向下移动，从而转动曲轴。
通过一系列的机械传动，曲轴的旋转运动最终转化为汽车的行驶运动。
这个过程不断重复，产生持续的动力输出。
以上就是发动机的结构组成和工作原理，不同种类的发动机可能会有一些额外的组件或不同的工作方式。
《汽车构造(上册)(第3版)》教学课件 第1章汽车发动机工作原理及总体构造
第一节 概述 二、发动机基本结构
• 四冲程汽油机
• 结构图
1—油底壳 2—润滑油 3—曲轴 4—连杆 5—曲轴正时齿轮 6—同步 带 7—气缸套 8—排气三元催化转 化器9—氧传感器 10—活塞 11—凸 轮轴正时齿轮 12—凸轮轴 13—摇 臂 14—排气门 15—火花塞 16— 电控喷油器17—燃油滤清器 18—电 动燃油泵 19—燃油箱 20—点火线 圈组件 21—燃油压力调节器 22— 节气门 23—空气滤清器 24—空气流量计 25—电控单元(ECU) 26—点火开关 27—蓄电池 28—起 动机 29—飞轮 30—发动机转速传 感器31—冷却液 32—爆燃传感器 33—冷却液温度传感器 34—进气门 35—进气管 36—进气温度传感器 37—节气门位置传感器
附录B
车辆识别代号（GB 16735－2004） ✓ 车辆识别代号：汽车的身份证号（车架号）
✓ 根据国家车辆管理标准确定，包含了车辆的生产厂 家、年代、车型、车身型式及代码、发动机代码及 组装地点等信息。
第二节 发动机工作原理 1、四冲程汽油机的工作原理
➢ （1）进气冲程 ➢ （2）压缩冲程 ➢ （3）做功冲程 ➢ （4）排气冲程
动画演示
第二节 发动机工作原理 1、四冲程汽油机的工作原理
动画演示
第二节 发动机工作原理 2、四冲程柴油机的工作原理
• 四冲程 • 柴油机 • 结构图
第二节 发动机工作原理
第一章 发动机工作原理和总体构造
第一节 概述 第二节 发动机工作原理 第三节 发动机总体构造
第一章 发动机工作原理和总体构造
学习目标： ➢ 1.理解发动机工作过程的基本概念。 ➢ 2.掌握四冲程汽油机和四冲程柴油机的基本结构
与工作原理。 ➢ 3.掌握发动机的总体组成和功用。 ➢ 4.学会使用汽车常用拆装工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽油机压缩比一般为8～11。柴油机压缩比一般 为16～22。
9、工作循环
对于往复活塞式发动机，每进行一次 能量转换，均要经过进气、压缩、作功、 排气四个过程。这种周而复始的连续过 程，称为发动机的一个工作循环。 （在 气缸内进行的，每一次将热能转换为机 械能的一系列的连续过程 ）
压缩自燃式点火 （压燃）。
四冲程柴油机各行程示意图
新鲜空气
开始喷油
进气行程
压缩行程
作功行程 排气行程
每一行程工作的具体分析如下
1、进气行程
活
进气门开启
塞
下
行
示功图：表示活塞
在不同位置时气缸内 气体压力的变化情况。
P
上 止
点
下 止 点
排气门关闭
大气压力线
进气终了时气缸内压强为0.074～ 0.093Mpa，温度上升至353～403K
r
a
示功图 V
2、压缩行程
P
进气门关闭
活
排气门关闭
塞
上
行
大气压力线
风力发动机
返回
水力发动机
水轮是以流水为动力， 进行旋转的动力装置， 又称 “水车”，可以 带动磨、风箱、抽水装 置、纺车、榨油和制革 机械乃至发动机等
返回
热力发动机
返回
二、热力发动机：将热能转变成机械能的发动机。
1、外燃机：燃料在机器外部燃烧，产生的热能输入到机器内 部并转变成机械能输出的热力发动机。如蒸汽机。 2、内燃机：液体或气体燃料和空气混合后直接输入机器内部 燃烧而产生热能，然后再将热能转变成机械能输出的热力发动 机。。
第二节 四行程发动机工作原理
一、基本结构
二、基本术语
上止点 下止点 活塞行程(S) 曲柄半径(R) 气缸总容积(Va )
气缸工作容积(V h ) 燃烧室容积(Vc ) 压缩比 发动机排量 工作循环
1、上止点、下止点 活塞顶离曲轴回转中心最远处为上止点； 活塞顶离曲轴回转中心最近处为下止点。 在上、下止点处，活塞的运动速度为零。
四行程
二行程
三、发动机的分类 （往复活塞式）：
汽油机 1、按使用的燃料不同分
柴油机
四冲程发动机 2、按完成一个工作循环所需行程数
二冲程发动机
3、按冷却方式不同
水冷发动机 风冷发动机
4、按气缸数及排列方式
单缸发动机 单列式 多缸发动机 Ｖ型
对置式
单列式
Ｖ型
对置式
5、按进气状态分
自然吸气式发动机（非增压式发动机） 强制吸气式（增压式发动机）
Z
c
r
b a
示功图 V
4、排气行程
残余废气
P
上 止
下 止
点
点
Z
进气门关闭
活
排气门打开
塞
上
行
c
r 大气压力线
b
排气终了时气缸内压强下降至0.102～ 0.120Mpa，温度下降至900～1200K
示功图 V a
四、四冲程柴油机工作原理
喷油器
四行程柴油机 同样包括进气、压 缩、作功和排气四 个行程。但由于柴 喷油泵 油机使用的柴油， 粘度比汽油大，不 易蒸发，且自燃温 度又比汽油低，所 以采用的着火方式 是
6、气缸总容积 活塞位于下止点时，其顶部与气缸盖之间的 容积。一般用Va表示。
Va
动态演示
7、发动机排量 多缸发动机各气缸工作容积的总和。一般 用VL表示。
VL=Vh×i
i为气缸数目
8、压缩比
气缸总容积与燃烧室容积之比称为压缩比 （压缩前气缸中气体的最大容积与压缩后的 最小容积之比 ），用ε表示。
压缩终了时气缸内压强上升至0.6～ 1.5Mpa，温度继续上升至600～700K 。
上
下
止
止
点
点
c
r
a
示功图 V
3、作功行程
上
下
P
止 点
止 点
活
进气门关闭
塞
排气门关闭
下
行
大气压力线
作功中气缸内最高压强可达3～5Mpa， 最高温度可达2200～2800K；作功终了 时气缸内压强下降至0.3～0.5Mpa，温度 下降至1300～1600K。
热机
内燃机
外燃机
活塞式
叶片式
蒸汽机
汽轮机
热气机
燃气轮机
斯特灵发动机
3、比较： 外燃机体积大，重量重，热效率低；
内燃机单机功率范围大（0.6-16860kW）、热 效率高（汽油机略高于0.3，柴油机达0.4左右）、 体积小、质量轻、操作简单，便于移动和起动性 能好等优点。被广泛应用于汽车、火车、工程机 械、拖拉机、发电机、船舶、坦克、排灌机械和 众多其它机械的动力 。
4、内燃机按热能转变成机械能的主要构 件分
活塞式内燃机、燃气轮机
燃气轮机
燃气轮机是以 空气及燃气为 工质的旋转式 热力发动机， 它的结构与飞 机喷气式发动 机一致
5、活塞式内燃机按活塞运动方式分 往复活塞式内燃机、转子活塞式内燃机
活塞式内燃机
按运动方式分类
按行程数分类
其他分类方式
往复运动式
旋转运动式
例题：
某汽油机有四个气缸，气缸直径 92mm，活塞冲程92mm，压缩比 为6。计算其每缸工作容积、燃烧 室容积及发动机排量（容积以升为 单位）。
1） 每缸工作容积：
Vh =
D2 S
4 1000
=
3.14 9.22 4 1000
9.2
=
0.61
(L)
2） 燃烧室容积：
∵
Va Vh Vc 1 Vh
2、活塞行程
上、下止点间的距离 S 称为活塞行程。
S
3、曲柄半径 曲柄与连杆下端的连接中心至曲轴中 心的距离R。其中S=2R。
R
4、气缸工作容积 活塞从一个止点运动到另一个止点所扫 过的容积。一般用Vh表示。
Vh
5、燃烧室容积
活塞位于上止点时，其顶部与气缸盖之 间的容积。一般用VC表示。
Vc
发动机工作原理和总体构造
概述 四冲程发动机工作原理 发动机总体构造 发动机主要性能指标和特性 述
一、发动机的定义：
发动机是将某一种形式的能量转变成机械能的机器。
风能------风力发动机 水流能------水力发动机 热能------热力发动机 电能------电力发动机 原子能------原子能发动机 太阳能------太阳能发动机 地热能------地热发动机
Vc
Vc
Vc
∴
Vc
Vh
1
0.61 6 1
0.12
（L）
3） 发动机排量： VL=Vh·i=0.61×4=2.44 (L)
三、 四冲程汽油机工作原理
1、进气行程 2、压缩行程 3、作功行程 4、排气行程
四冲程汽油机的工作原理示意图
汽油发动机四个行程的图示
1.进气行程 ２.压缩行程 ３.作功行程 4.排气行程
