高聚物改性沥青防水卷材与高分子防水卷材的介绍与比较

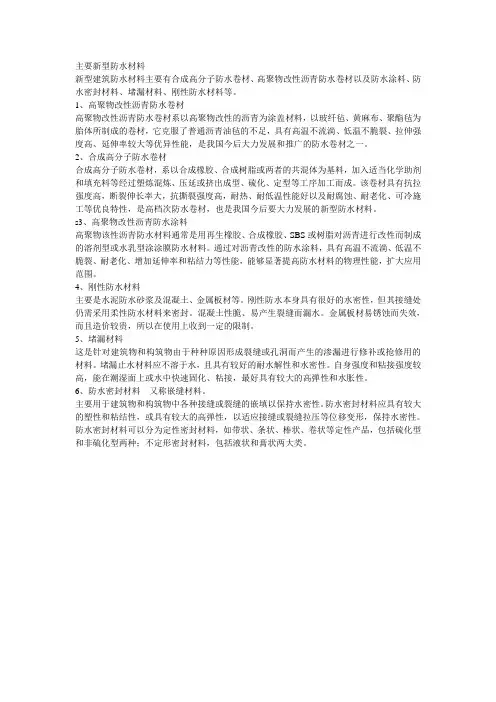

主要新型防水材料
主要新型防水材料新型建筑防水材料主要有合成高分子防水卷材、高聚物改性沥青防水卷材以及防水涂料、防水密封材料、堵漏材料、刚性防水材料等。
1、高聚物改性沥青防水卷材高聚物改性沥青防水卷材系以高聚物改性的沥青为涂盖材料，以玻纤毡、黄麻布、聚酯毡为胎体所制成的卷材，它克服了普通沥青油毡的不足，具有高温不流淌、低温不脆裂、拉伸强度高、延伸率较大等优异性能，是我国今后大力发展和推广的防水卷材之一。
2、合成高分子防水卷材合成高分子防水卷材，系以合成橡胶、合成树脂或两者的共混体为基料，加入适当化学助剂和填充料等经过塑炼混炼、压延或挤出成型、硫化、定型等工序加工而成。
该卷材具有抗拉强度高，断裂伸长率大，抗撕裂强度高，耐热、耐低温性能好以及耐腐蚀、耐老化、可冷施工等优良特性，是高档次防水卷材，也是我国今后要大力发展的新型防水材料。
s3、高聚物改性沥青防水涂料高聚物该性沥青防水材料通常是用再生橡胶、合成橡胶、SBS或树脂对沥青进行改性而制成的溶剂型或水乳型涂涂膜防水材料。
通过对沥青改性的防水涂料，具有高温不流淌、低温不脆裂、耐老化、增加延伸率和粘结力等性能，能够显著提高防水材料的物理性能，扩大应用范围。
4、刚性防水材料主要是水泥防水砂浆及混凝土、金属板材等。
刚性防水本身具有很好的水密性，但其接缝处仍需采用柔性防水材料来密封。
混凝土性脆、易产生裂缝而漏水。
金属板材易锈蚀而失效，而且造价较贵，所以在使用上收到一定的限制。
5、堵漏材料这是针对建筑物和构筑物由于种种原因形成裂缝或孔洞而产生的渗漏进行修补或抢修用的材料。
堵漏止水材料应不溶于水，且具有较好的耐水解性和水密性。
自身强度和粘接强度较高，能在潮湿面上或水中快速固化、粘接，最好具有较大的高弹性和水胀性。
6、防水密封材料又称嵌缝材料。
主要用于建筑物和构筑物中各种接缝或裂缝的嵌填以保持水密性。
防水密封材料应具有较大的塑性和粘结性，或具有较大的高弹性，以适应接缝或裂缝拉压等位移变形，保持水密性。
关于防水卷材的介绍
主要生产工艺流程如下：原材料混和脱水干燥、配比→真空输送→温控加热→模头挤出→辊压冷却（辊内冷却水辊冷）→切边、划线→测厚→涂覆自粘沥青→排组风冷→覆膜→成品储存、调整系统（储存系统兼有卷材再冷却及打包调整储备的作用）→卷材导向辊→卷毡机→包装机。
以玻纤毡为胎基，浸涂石油沥青，其上表面用压纹铝箔，下表面采用细砂或聚乙烯膜作为隔离处理的防水卷材。
3.高聚物改性沥青防水卷材
改性沥青防水卷材简称改性沥青防水卷材，俗称改性沥青油毡。高聚物改性沥青防水卷材是以玻纤毡、聚酯毡、黄麻布、聚乙烯膜、聚酯无纺布、金属箔或者两种复合材料为胎基，以掺量不少于10%的合成高分子聚合物改性沥青、氧化沥青为浸涂材料，以粉状、片状、粒状矿质材料、合成高分子薄膜、金属膜为覆面材料制成的可卷曲的片状类防水材料。其生产工艺流程见下图。
②由于没有双键，EPDM表现出非常良好的耐臭氧性，几乎不发生龟裂。与丁基橡胶共混后，可以进一步增加其耐臭氧性。
③EPDM和丁基橡胶表现出比其他橡胶更优越的热稳定性，能在高温下长时间使用。耐低温性亦优越，适用温度范围广。此外EPDM防水卷材耐蒸汽性良好，在200℃左右，其物理性能也几乎不变。
④EPDM的溶解度参数值为7.9左右，有比较强的耐溶剂性和耐酸碱性。因此，EPDM防水卷材可以广泛地用于防腐领域。另外，EPDM密度小，作为防水卷材可以减轻屋顶结构的负荷。
3.3塑性体改性沥青防水卷材（GB 18243-2008）
塑性体改性沥青防水卷材是以APP(无规聚丙烯)或APAO、APO(聚烯烃类聚合物)改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、为胎基，以细砂、矿物粒(片)料、PE膜为覆面材料，采用先进工艺精制而成的塑性体改性沥青防水卷材。
防水工程卷材材料介绍
（1）冷施工、自粘接、安全环保、施工方便；
（2）低温柔性好、延伸率大、适应基层变形能力强；
（3）独特的自愈性及本体自粘接缝能保持良好的防水性能；
（4）具有优异的耐酸、耐碱、耐化学腐蚀性；
（5）与基层粘接性好，避免横向窜水现象的发生。
3、规格
宽幅：
1000mm
PY类厚度：
2.0mm
3.0mm
（2）不得日晒雨淋，宜放在通风干燥处；
（3）运输及贮存过程应远离火源。
（2）耐高低温、耐穿刺、耐撕裂、耐腐蚀、耐霉变、耐候化性能好；
（3）施工方便，热熔法施工四季均可操作，接缝可靠。
规格
宽幅：
1000mm
聚酯毡厚度：
3.0mm
4.0mm
5.0mm
玻纤毡厚度：
3.0mm
4.0mm
/
玻纤增强聚酯毡厚度：
/
/
5.0mm
长度：
7.5㎡
10㎡
15㎡
4、技术指标
5、适用范围
广泛用于工业与民用建筑屋面、地下室以及桥梁、游泳池等防水工程。
（4）优异的耐高低温性能，冷热地区均适用；
（5）热熔法施工，施工方便且热接缝可靠耐久。
3、规格
宽幅：
1000mm
厚度：
4.0mm
长度：
7.5㎡
4、技术指标
5、适用范围
适用于种植屋面及需要绿化的确保植物根系不对该层次以下部位的构造形成破坏，并且有优异防水功能。
6、注意事项
（1）材料堆放应立放，不得堆压叠加；
3、类型与规格
类型
按主体材料分为塑料防水卷材（P类）、沥青基聚酯胎防水卷材（PY类）、橡胶防水卷材（R类）；
防水卷材的种类
防水卷材是一种可卷曲的片状防水材料，是建筑领域中常用的防水材料之一。
防水卷材的种类有多种，常见的分类方式如下：
根据主要组成材料可分为沥青防水卷材、高聚物改性沥青防水卷材和合成高分子防水卷材三大类。
其中，沥青防水卷材是在基胎上浸涂沥青后，再在表面撒布粉状或片状的隔离材料而制成的可卷曲片状防水材料；高聚物改性沥青防水卷材则是在沥青中加入高分子物质，以提高其抗拉强度、延伸率、耐候性和耐久性等性能；合成高分子防水卷材则是使用合成橡胶、合成树脂等高分子材料制成，具有优异的抗拉强度、延伸率、弹性和耐候性等性能。
根据胎体的不同，防水卷材可分为无胎体卷材、纸胎卷材、玻璃纤维胎卷材、玻璃布胎卷材和聚乙烯胎卷材等。
其中，纸胎卷材和玻璃纤维胎卷材是最常见的两种胎体材料，具有价格适中、性能稳定等优点；而聚乙烯胎卷材则具有较高的抗拉强度和延伸率，适用于对防水性能要求较高的场合。
根据用途可分为地下工程用防水卷材和屋面工程用防水卷材。
地下工程用防水卷材要求具备优良的抗水渗透性和耐久性，常用的有SBS改性沥青防水卷材、自粘聚合物改性沥青聚酯胎防水卷材等；屋面工程用防水卷材则要求具备优良的抗紫外线、耐老化、耐候性和耐腐蚀等性能，常用的有APP改性沥青防水卷材、PVC防水卷材等。
此外，还有一些特殊用途的防水卷材，如耐根穿刺防水卷材、防火防水卷材等。
这些特殊用途的防水卷材，在特定的场合和领域中有着不可替代的作用。
总之，防水卷材的种类繁多，性能各异，选择合适的防水卷材需要根据实际情况进行综合考虑。
TPZ 与SBS的对比
TPZ 与SBS的对比1、定义：TPZ 定义 :以进口红芯7000F树脂为胎基，与优质的反应型自粘橡胶沥青经特殊工艺复合而成的高性能防水卷材，具有优异的尺寸稳定性，热稳定性，抗紫外线性能和双向耐撕裂性能。
SBS定义：是以聚酯无纺布加强胎体,以SBS高分子聚合物改性沥青为防水涂盖层，经辊压密实，表面覆以聚乙烯膜、细砂、页岩片等矿物粒料为隔离、保护材料而制成的热塑性弹性体防水卷材2、所属类别：高分子自粘防水卷材TPZ 高聚物改性沥青防水卷材SBS3、执行标准：TPZ 预铺湿铺防水卷材GB-T 23457-2009SBS 弹性体改性沥青防水卷材GB18242-20084、规范要求设防厚度:TPZ 单层：≥1.5mm双层：≥1.5mm+1.5mmSBS单层：≥4mm双层：≥3mm+4mm产品特点：TPZ ●7000F树脂胎体自防水、强度高，断裂伸长率可超过300%，●具有极强的耐冲击破坏强度，可有效抵御施工现场车辆、行人及重物冲击破坏；●自粘胶的自愈性（2mm以下的裂缝、孔洞可自愈）；●具有抗根系穿刺性能；●反应粘结型自粘改性沥青胶，真正的与建筑物浑然一体。
SBS：●拉伸强度高、延伸率大●优异的耐高、低温性能●产品成熟，应用广泛基层要求：TPZ 潮湿甚至未找平基面均可施工，无须底涂。
不受天气影响，雨季施工，优势更加突出。
SBS 对基层要求较高，要求光滑、干燥、平顺、干净等，现场施工中基层质量很难保证，卷材施工难度大基层含水率对卷材的影响： TPZ 卷材通过耐水性能极好的水泥基材料进行粘结，而且不借助任何胶粘剂。
因此，即使长期浸泡于水中，也不会出现粘结力下降或脱离的现象。
SBS 现场施工过程中，由于受天气和工期的影响，找平层含水率很难达到防水施工要求，找平层中的水蒸气会使有机胶粘剂的粘结力会大幅度下降。
水气的窜动还会导致进一步脱离，逐步加剧直至完全形同空铺，一旦搭接、收头或卷材面出现局部渗漏，水就会在卷材与基层之间肆意扩散。

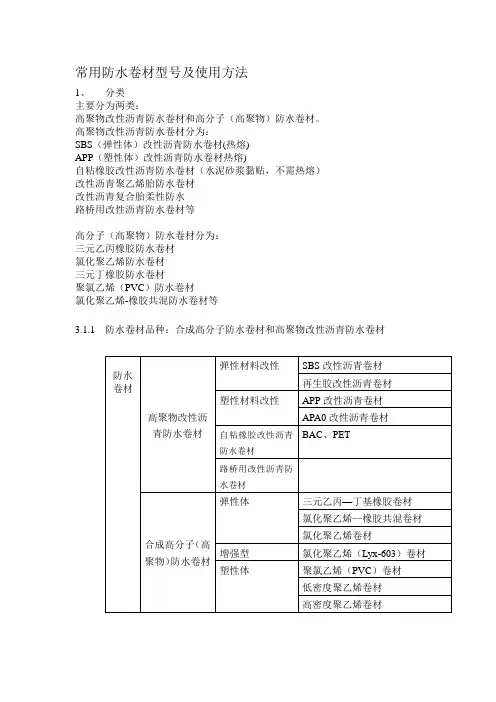

常用防水卷材型号及使用方法
常用防水卷材型号及使用方法1、分类主要分为两类：高聚物改性沥青防水卷材和高分子（高聚物）防水卷材。
高聚物改性沥青防水卷材分为：SBS（弹性体）改性沥青防水卷材(热熔)APP（塑性体）改性沥青防水卷材热熔)自粘橡胶改性沥青防水卷材（水泥砂浆黏贴，不需热熔）改性沥青聚乙烯胎防水卷材改性沥青复合胎柔性防水路桥用改性沥青防水卷材等高分子（高聚物）防水卷材分为：三元乙丙橡胶防水卷材氯化聚乙烯防水卷材三元丁橡胶防水卷材聚氯乙烯（PVC）防水卷材氯化聚乙烯-橡胶共混防水卷材等3.1.1防水卷材品种：合成高分子防水卷材和高聚物改性沥青防水卷材一、SBS改性沥青防水卷材（聚酯胎）：产品特点：采用聚酯毡（长丝聚酯无纺布）机械性能好，耐水性、耐腐蚀性能也很好；弹性和低温性能有明显改善，有效适用范围为（‐25~100）℃；耐疲劳性能优异。
使用范围：适用于高级和高层建筑物的屋面的单层铺设及复合使用，还可以用于地下室等防水防潮，更适合北方寒冷地区和结构易变性的建筑物的防水。
二、APP改性沥青防水卷材（聚酯胎）：产品特点：有良好的弹塑性、耐热性和耐紫外线老化性能；其软化点在150℃以上；温度使用范围－15℃~130℃；耐腐蚀性好，自燃点较高（265℃）；耐低温性能稍低于SBS防水卷材；热熔性很好，非常适合热熔施工。
适用范围：与SBS防水卷材相比，除一般工程中使用外，APP改性沥青防水卷材由于耐热度更好而且有着优良的耐紫外线老化性能，更适用于高温炎热或有紫外线辐照地区的建筑物的防水。
相对于来说SBS防水卷材使用范围更大一些。
但各有优劣，要根据当地环境以及建筑物的实际情况在结合两种卷材的特性来选择用料。
这两类都是一类的，只是SBS是耐寒的弹性体卷材，APP是耐热的塑性体卷材，看你处在南方还是北方了，选择标准的卷材就可以了！由于主要差异在高低温适应上，一个是-25到100,一个是-15到150,考虑到卷材出厂可能出现的次品及不达标品，这两个温差范围要减小。
自粘型高分子防水卷材与自粘型聚合物改性沥青防水卷材对比
自粘型高分子防水卷才与自粘型聚合物改性沥青防水卷材的区别
传统的各类地下土木建筑工程防水卷材的使用往往都是将防水卷材粘贴或空铺在基层上，防水层与结构本体的缝隙造成防水层结构的分离。
防水层一旦破坏，水到处窜流，不易找到渗漏点，维修十分困难，甚至可能导致防水层整体失效。
为了解决上述问题，开发和引进了自粘型防水材料。
自粘型防水卷材按照材料类别可分为自粘型高分子防水卷材和自粘型聚合物改性沥青防水卷材。
自粘型高分子防水卷材是一种性能优越的多层复合防水材料，包括一层特制的高分子母材，一层对于微小刺破能自愈且能与液态水泥浆料反应的湿固化特制胶层及一层隔离膜。
卷材长边预留有 100mm 宽用于接缝焊接的焊接边。
该类防水系统最大特点是混凝土直接浇筑在卷材粘结面上，卷材面层特制胶层和浇筑混凝土浆体形成永久结合体，主要适用于各种地下洞库、隧道、地铁、市政建设等防水抗渗工程。
其中以高密度聚乙烯（HDPE）自粘胶膜防水卷材最具代表性。
HDPE是以特制的高密度热塑性聚乙烯膜为防水卷材，具有粘接强度高、耐水性好、优异的耐久性等特点。
同自粘型聚合物改性沥青卷材相比，两者具体差别如下：。
PVC卷材与SBS卷材的优劣对比
项目
PVC防水卷材
SBS改性沥青防水卷材
备注
定义
是以聚氯乙烯树脂（PVC）为主要成分，掺入改性材料、增塑剂、填充料等配合，经密炼式捏合、压延式挤出成型的防水卷材。
是以聚酯长丝无纺布或低碱玻纤布为加强胎体,以SBS高分子聚பைடு நூலகம்物改性沥青为防水涂盖层，经辊压密实，表面覆以聚乙烯膜、细砂、页岩片等矿物粒料为隔离、保护材料而制成的弹性体防水卷材。
施工
方法
采用胶粘剂粘结，冷施工，无明火产生，安全环保，不产生有毒有害物质
采用热熔法施工，有明火和烟雾产生，热熔施工工艺已经被逐步限制使用，不安全环保
施工
条件
对基层的要求较低，无明水即可施工
基层平整、干燥，对基层要求较高
卷材的保护
卷材强度高，延伸率好，对卷材的保护要求低（建议20mm厚水泥砂浆保护层）
类别
合成树脂类合成高分子防水卷材
高聚物改性沥青防水卷材
现行国家标准
《聚氯乙烯防水卷材》
（GB 12952-2003）
《弹性体改性沥青防水卷材》
（GB 18242-2008）
规格
型号
标准幅宽1m、1.2m
厚度1mm、1.2mm、1.5mm、
长度10m、20m
幅宽1m
厚度：聚酯胎卷材3mm和4mm；玻纤胎卷材2mm、3mm和4mm。
材料性能特点
耐老化性能好、使用寿命长；强度高、弹性好、拉伸性能优异；耐高低温性能好，耐撕裂,耐根穿刺、耐化学腐蚀
耐高低温性、高强度、有一定的延伸性
搭接缝连接方式
热风焊接，接缝处强度高于母材强度，接缝寿命与母材同步，接缝质量永久可靠接缝施工简单、可靠，保证接缝处的强度，避免接缝处的防水隐患
防水材料
图4 开缝盘
（一）防水卷材试验方法
(2) 检测环境 试验在（23±5）℃进行，产生争议时，在 （23±2）℃相对湿度（50±5）%进行。 (3) 试件制备 缝的形状尺寸符合开缝盘的规定，孔的尺寸形 状符合图5的规定。
（一）防水卷材试验方法
(4) 试验步骤见教材P166 (5) 结果表示和计算 所有试件在规定的时间不透水认为不透水性试 验通过。
（一）防水卷材试验方法
试验时，弯曲轴从下面顶着试件以360mm/min 的速度升起，这样试件能弯曲180°，电动控制 系统能保证在每个试验过程和试验温度的移动 速度保持在（360±40）mm/min。裂缝通过目 测检查，在试验过程中不应有任何人为的影响。 为了准确评价，试件移动路径是在试验结束时， 试件应露出冷冻液，移动部分通过设置适当的 极限开关控制限定位置。
（二）防水涂料（聚氨酯）试验方法 防水涂料（聚氨酯）
1、试验条件 、 标准试验条件为：温度（ ± ） 相对湿度（ ± ）％。 标准试验条件为：温度（23±2）℃，相对湿度（60±15）％。 2、试件制备 、 (1) 在试件制备前，试样样品及所用试验器具在标准试验条件下放置 在试件制备前，试样样品及所用试验器具在标准试验条件下放置24h。 。 (2) 在标准试验条件下称取所需的试验样品量，保证最终涂膜厚度 在标准试验条件下称取所需的试验样品量， （1.5±0.2）mm。将静置后的样品搅匀，不得加入稀释剂，若样品为多 ± ） 。将静置后的样品搅匀，不得加入稀释剂， 组 分涂料， 按产品生产厂要求的配合比混合后充分搅拌5min，在不混入 分涂料， 按产品生产厂要求的配合比混合后充分搅拌 ， 气泡的情况下倒入模框中。模框不得翘曲且表面平滑，为便于脱模， 气泡的情况下倒入模框中。模框不得翘曲且表面平滑，为便于脱模，涂覆 前可用脱模剂处理。样品按生产厂的要求一次或多次涂覆（最多三次， 前可用脱模剂处理。样品按生产厂的要求一次或多次涂覆（最多三次，每 次间隔不超过24h），最后一次将表面刮平，在标准试验条件下养96h， 次间隔不超过 ），最后一次将表面刮平，在标准试验条件下养 ， ），最后一次将表面刮平 然后脱模，涂膜翻过来继续在标准试验条件下养护72h。 然后脱模，涂膜翻过来继续在标准试验条件下养护 。
SBS与高分子湿铺自粘防水卷材对比分析
2.储运温度不大于50℃，单层存放，运输时不超过两层
3.卷材搭接处必须100%满粘
1.目前最成熟的防水材料，抗拉强度高，耐撕裂性和耐磕破性强，市场使用率占60%左右；
2.热熔满粘，真正无缝满粘；
3.侧墙粘接牢固，不易滑落；
4.3+4mm防水方案的效果最可靠、最牢固。
叠层时每层>=,单层时>=2mm
1.延伸率较高，尺寸稳定；
2.粘接性好，粘接强度高，与建筑基层用水泥砂浆满粘接，对基层要求较低；
1湿铺不好排气，易起泡起鼓，长边搭接的过程中容易被水泥浆弄脏，所以自粘胶膜粘接不密实，外表面造成搭接部位翘边开裂；
2侧墙易滑落，素水泥浆在没凝固之前会滴落达不到粘接的厚度要求，反而对工人的施工要求更高，达不到所谓傻瓜式施工要求。
3.无胎体没有稳定性，易穿刺破损；
厚高分子自粘湿铺防水卷材现场实拍
表面膜没有很好的耐久性，易粉化造成贯穿性整体开裂
湿铺不好排气，易起泡起鼓，耐热性能差，易流淌
无胎体没有稳定性，易穿刺破损
1.热熔施工，在不准动用明火的环境下不宜施工；
2.对基层要求干燥、平整。
湿铺自粘聚合物改性沥青防水卷材-执行GB 23457-2009
1.聚酯胎体，延伸率好，与水泥砂浆满粘接，
2.低温柔韧性（-15℃，-25℃）；
3.抗拉力：PY（400N,600N）
非暴露屋面、地下和室内工程，明挖法地铁、隧道、水池、水渠
改性沥青防水卷材与高分子湿铺自粘防水卷材的比较
品名
性能
适用范围
施工注意事项
优点
不足
弹性体改性沥青防水卷材(SBS)-执行GB18242-2008
常用防水卷材
常用防水卷材一、沥青防水卷材1、石油沥青纸胎油毡、石油沥青纸胎油纸沥青防水卷材中最具代表性的是石油沥青纸胎油毡，亦是防水卷材中历史最早的品种。
它是用低软化点的石油沥青浸渍原纸（原纸是一种生产油毡的专用纸，主要成分为棉纤维，外加入20％~30％的废纸制成），再用高软化点的石油沥青涂盖油纸的两面，并涂撒隔离材料制成的一种防水卷材。
其中，表面撒石粉作为隔离材料的油毡称为粉毡，撒云母片作为隔离材料的称为片毡。
沥青防水卷材生产 石油沥青纸胎油毡油毡幅宽有915mm 和1000mm 两种规格，每卷面积为20m 2±0.3m 2。
油毡按其原纸纸胎1m 2的质量克数分为200、350和500号三个标号。
石油沥青纸胎油毡的防水性能较差，耐久年限低，一般只能用作多层防水。
其中500号粉毡用于“三毡四油”的面层；350号粉毡用于里层和下层，也可用“二毡三油”的简易做法来做非永久性建筑的防水层；350号和500号片毡仅适用于单层防水；200号油毡因原纸胎较薄、抗拉强度较低，一般只适用于简易防水、临时性建筑防水，建筑防潮及包装等。
石油沥青纸胎油纸是用低软化点石油沥青浸渍原纸所制成的一种无涂盖层的纯纸胎防水卷材，简称油纸。
油纸按原纸lm2的质量克数分为200和350两个标号。
主要适应于建筑防潮和包装，也可用于多层防水的下层或刚性防水层的隔离层。
在施工时，石油沥青油纸或油毡只能用石油沥青粘贴，贮运时应竖直堆放，最高不超过两层，要避免雨淋、日晒、受潮和高温（粉毡不高于45℃，片毡不高于50℃）。
2、石油沥青玻璃布油毡石油沥青玻璃布油毡是采用石油沥青涂盖材料浸涂玻璃纤维织布的两面，再涂以隔离材料所制成的一种以无机材料为胎体的沥青防水卷材。
该类卷材的抗拉强度高于500号纸胎石油沥青油毡，柔韧性较好，耐磨、耐腐蚀性较强，吸水率低，耐热性也要比低胎石油沥青油毡提高一倍以上，适应于地下防水层、防腐层、屋面防水层及金属管道（热管道除外）的防腐保护等。
防水卷材的见证取样如下范文
防水卷材的见证取样如下：1.2检验内容1、沥青防水卷材：纵向拉力、耐热度、柔度、不透水性。
2、高聚物改性沥青防水卷材：拉力、最大拉力时延伸率、不透水性、低温柔性，耐热度（地下防水工程可不检测耐热度）。
3、合成高分子防水卷材：断裂拉伸强度、扯断伸长率、不透水性、低温弯折性、加热收缩率、热老化保持率（后两项仅适用于屋面防水工程）。
4、高分子防水卷材胶粘剂：剥离强度、粘度、适用期剪切状态下的粘合性。
1.3取样方法1、沥青防水卷材：（1）同一品种、同一标号、同一等级的产品每1500卷为一批，不足1500卷按一批收（铝箔面油毡每1000卷为一批）。
（2）以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，500—1000卷抽4卷，100-999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。
在外观质量检验合格的卷材中，任取1卷做物理性能检验。
（3）将试样卷材切除距外层卷头2500mm，后顺纵向截取1000mm的2块全幅卷材送检。
2．高聚物改性沥青防水卷材：（1）高聚物改性沥青防水卷材按同一类型、同一规格、10000M2为一批，不足10000M2也可作为一批，改性沥青防水卷材同一品种、同一标号、同一等级的产品每1000卷为一批，不足1000卷也可作为一批。
（2）以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷， 500—1000卷抽4卷，100-999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。
在外观质量检验合格的卷材中，任取1卷做物理性能检验。
（3）将试样卷材切除距外层卷头2500mm后顺纵向截取1000mm的全幅卷材试样2块送检。
一块做物理性能检验用，另一块备用。
3、合成高分子防水卷材：（1）聚氯乙烯、氯化聚乙烯防水卷材以同一类型的10000M2为一批，不足10000M2也可作为一批。
氯化聚乙烯-橡胶共混防水卷材以同规格同类型的250卷为一批，不足250卷也可作为一批。
高聚物改性沥青防水卷材
高聚物改性沥青防水卷材高聚物改性沥青防水卷材，high polymer modified bituminous waterproof sheet：以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、粒状、片状或薄膜材料为覆面材料制成可卷曲的片状材料。
厚度一般为3mm、4mm、5mm，以沥青基为主体。
中文名高聚物改性沥青防水卷材外文名high polymer modified bituminous waterproof sheet优点1耐寒暑；耐老化性能，施工简便优点2拉伸强度高、伸长率大、无污染应用工民建屋面及地下防水SBS卷材适合低温环境建筑防水APP卷材适用高温环境防水定义改性沥青防水卷材简称改性沥青防水卷材，俗称改性沥青油毡。
高聚物改性沥青防水卷材是以玻纤毡、聚酯毡、黄麻布、聚乙烯膜，聚酯无纺布，金属箔或者两种复合材料为胎基，以掺量不少于10%的合成高分子聚合物改性沥青、氧化沥青为浸涂材料，以粉状、片状、粒状矿质材料，合成高分子薄膜，金属膜为覆面材料制成的可卷曲的片状类防水材料。
聚合物改性沥青是在沥青中添加橡胶或者塑料树脂进行改性的，由于沥青本身的低软化点、高针入度和低温脆性等固有缺点,在利用它作为防水材料时,限制了使用范围。
在沥青中添加了高分子聚合物改性后,大大改善了上列性能,使其耐候性、感温性（高温特性，低温柔性）、及与基底龟裂的适应性都有了明显的提高,使用这种改性沥青制成的防水材料从过去的“重、厚、长、大”的时代进入到“轻、薄、短、小”的工业化时代成为现实和可能。
分类高分子聚合物改性沥青防水卷材一般可分为弹性体聚合物改性沥青防水卷材、塑性体聚合物改性沥青防水卷材、橡塑共混体聚合物改性沥青防水卷材三大类，各类可再按聚合物改性体作进一步分类，例弹性体聚合物改性沥青防水卷材可进一步分为SBS改性沥青防水卷材，SBR改性沥青防水卷材，再生胶改性沥青防水卷材等。
具体分类见下图。
下面介绍几种重要的改性沥青防水卷材。
高聚物改性沥青防水卷材与高分子防水卷材的介绍与比较
TPO防水卷材综合了EPDM的耐候能力、低温柔度和PVC的可焊接特性，具有 良好的加工性能和力学性能。该类卷材适用于建筑潮湿外露屋面防水层及易 变形的建筑地下防水。
高分子防水卷材相对于改性沥青防水卷材有一个明显的缺陷，就是后期收缩大。 大多数合成高分子防水卷材的热收缩和后期收缩均较大，常使卷材防水层产生较大 内应力加速老化，或产生防水层被拉裂、搭接缝拉脱翘边等缺陷。
高聚物改性沥青防水卷材是采用改性后的沥 青来作为卷材浸涂材料的。其特点主要是利 用聚合物的优良特性，改善了石油沥青的热 淌冷脆，从而提高了普通沥青防水卷材的技 术性能。
在改性沥青防水卷材中绝大多数为SBS、APP改性沥青防水卷材，其中SBS 改性沥青防水卷材所占比例较大，APP改性沥青防水卷材因原料需要进口， 用量增长不大。SBS改性沥青防水卷材具有优异的耐低温性能适合北方气 候；APP改性沥青防水卷材具有优异的耐高温性能更适合南方气候。橡塑 改性沥青防水卷材同时具有良好的高温和低温性能，国内己有相关的报 道。
一道设防构造示例
两种防水卷材铺设卷材防水层前，基层都必须干净、干燥，以保证 防水层和找平层粘结良好，避免卷材防水层发生鼓泡、开裂现象。 基层缺棱掉角处应以水泥砂浆修补，局部蜂窝麻面及凹坑应用膨胀 砂浆抹平。对于干燥程度简易的检验方法都是——将1m2卷材平坦地 干铺在找平层上，静置3-4h后掀开检查，如果找平层覆盖部位与卷 材未见水印，即可铺设。
5防水卷材挂置过程中存在的问题及其预防措在基面处理挂钉布置等工作结束后将防水卷材在锚喷基面上挂系好此时要注意将系绳绑扎牢靠检查防水卷材能否与锚喷基层紧密密贴防水板在纵横向都要有一定的预留长度以防水板的松驰度来保证防水板与锚喷基层紧密密贴预留搭接带宽度两幅卷材的搭接宽度宜为1ocm12cm是否适宜等否则必须进行调将两幅卷材的搭接带按左下右上装入已调试好的土工膜焊接机的两胶轮间使机身与母材边缘平行合上压杆手柄启动焊接机焊接机即可按调试设定的速度和温度自行焊接
关于防水卷材的介绍
③断裂伸长率高。断裂伸长率是纸胎油毡的300倍以上，对基层伸缩和开裂变形的适应性较强。
④高低温性能良好。聚氯乙烯防水卷材的使用温度范围在-40℃～90℃之间。
⑤施工方便、不污染环境。聚氯乙烯防水卷材一般采用空铺施工，卷材与卷材的搭接用热风焊进行熔接，常温下施工，操作简便，不污染环境。
5、具有施工方便、简单、易操作，不污染环境等优良特点。彩色板岩覆面卷材还可装饰屋面，美化环境。
工艺流程：APP沥青改性防水卷材APAO加内助剂，外添加剂SBS加内助剂熔融机械旋转剪切脱水沥青→相混反应→外添加剂→复合胎体→PY胎体展开传热干燥开传热→浸涂→微强制散热→隔离膜导向平整→双面复合成型→轻滚压定型→循环介质冷却→卷材面自然干燥→计量包装→入库存放
合成高分子防水卷材是以合成橡胶、合成树脂或二者的共混体为基料，加入适量的化学助剂和填充剂等，采用密炼、挤出或压延等橡胶或塑料的加工工艺所制成的可卷曲片状防水材料。
合成橡胶类：三元乙丙橡胶防水卷材（EPDM）、氯化聚乙烯（CPE）防水卷材
合成树脂类：聚氯乙烯防水卷材(PVC)、聚乙烯防水卷材（PE）、高密度聚乙烯防水卷材（HDPE）
3.3塑性体改性沥青防水卷材（GB 18243-2008）
塑性体改性沥青防水卷材是以APP(无规聚丙烯)或APAO、APO(聚烯烃类聚合物)改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、为胎基，以细砂、矿物粒(片)料、PE膜为覆面材料，采用先进工艺精制而成的塑性体改性沥青防水卷材。
该类防水卷材具有以下性能特点：
3、聚酯胎卷材具有高强度、高延伸性、耐腐蚀性强、抗变形能力强聚酯毡具有延伸率大，拉力稳定，撕裂强度高，尺寸稳定性好，耐久性好等特点。又加上APP改性沥青涂盖料具有耐腐蚀性，使制成的防水卷材具有高强度、高延伸率、耐腐蚀性强、抗变形能力强的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高分子防水卷材最主要的特点有三方面： （1）采用冷施工：高分子防水卷材的黏结、机 械固定、松浦压顶等施工方法均为冷作业，改善 了施工条件和施工现场的管理，也减少了环境污 染； （2）耐腐蚀能力强：合成高分子防水卷材的耐 臭氧、耐紫外线、耐气候能力强，耐老化性能好， 延长了防水耐用年限； （3）匀质性好：合成高分子防水卷材均采用工 厂机械化生产，能较好地控制产品质量。
3、铺设前锚喷基面上存在的问 题其预防措施
在防水板铺设施工前，必须首先检 查并清除锚喷基面上残留的钢筋、 锚杆头、尖锐岩石、凸出的管件等 尖锐突出物，并确保两凸出物之间 的深长比(即相邻两凸出物问的最 大深度与两凸出物问的距离之比) 保持在边墙时不大于1/6、拱部时 不大于1/8的范围内，否则应用砂 浆抹平；断面变化或直角形断面处 亦应用砂浆抹成R≥5cm的圆弧面。 如采用自粘卷材，基层还必须采用 基层处理剂处理，对基面潮湿的基 层还必须进行特殊处理。为确保防 渗漏水，所有处理剂都应优先选用 推荐的产品并经过现场验证。
按其基料，高分子防水卷材可以分为：合成橡胶类：三元乙丙橡胶防水 卷材（EPDM）、氯化聚乙烯（CPE）防水卷材；合成树脂类：聚氯乙烯 (PVC)、聚乙烯（PE）；橡塑共混型：氯化聚乙烯—橡胶共混防水卷材、 聚丙烯—乙丙橡胶共混（TPO）防水卷材。 下面主要介绍EPDM、PVC、TPO三种防水卷材。
高聚物改性沥青防水卷材在热熔法施工时，在卷材幅度范围内加热必须 均匀一致，加热至卷材表面有光亮黑色时方可豁合。若沥青熔化得不够， 会降低卷材的粘结强度和接缝密封性能，若加热的温度过高，则会把卷 材烧穿；而高分子防水卷材若加热温度不够，会导致热熔胶未完全达到 熔化温度，从而造成卷材与基层粘结不牢。 对于厚度小于3mm的高聚物改性沥青防水卷材，严禁采用热熔法施工。 这是因为其表面覆盖改性沥青层较薄，热熔时易使胎体材料烧坏，使之 强度降低，影响防水层质量。 两种卷材的铺贴方向应根据屋面坡 度确定: 屋面坡度小于5%时,宜平行 于屋脊铺贴;屋面坡度大于15%时,宜 垂直于屋脊铺贴。 卷材搭接要求上下两层及相邻两幅 卷材的搭接缝均应错开。平行于屋 脊的搭接缝应顺流水方向,垂直于屋 脊的搭接缝应顺当地主导风向。 卷材的铺贴在高低跨相连处,要先做 高跨后做低跨屋面；在同高作业面 上应先做节点部位,大面积铺贴时应 先远后近,合理安排。
施工方法的比较
两种防水卷材在采取一道设防时，要求是具有单独防水能力的一道防水层，相比 之下，高分子防水卷材的性能更佳；采取多道设防时，两者都可采用同种卷材叠 层或不同卷材复合的形式，也可以采用卷材和涂膜复合或者刚性防水材料和卷材 复合等形式。根据资料显示，我们应更多地提倡采用复合设防，有利于材料的优 势互补，以保证防水的可靠性。
改性沥青防水卷材的施工，目前大多采用火焰枪热熔施工法，部分工程采用冷 自粘卷材施工；合成高分子防水卷材均可采用冷粘法施工，施工方便，这是改 性沥青防水卷材所不完全具备的。 改性沥青防水卷材一般采用热熔焊接，粘结牢固，接缝渗漏现象大大减少，防 水可靠性好；而高分子防水卷材与基层完全粘结困难，而且搭接缝多，易产生 接缝粘结不善而产生渗漏的问题，宜与涂料复合使用，以增强防水层的整体性， 提高防水可靠度。
EPDM防水卷材具有拉伸强度高，耐老化性能好，使用寿命长，伸长率大， 对基层伸缩或开裂变形的适应性强以及优越的热稳定性等特点。适用于耐久 性、耐腐蚀性和适应变形要求高以及防水等级为Ⅰ、Ⅱ级的屋面或地下工程 作防水层。 PVC防水卷材具有拉伸强度较高、伸长率较大、耐高温性能较好的特点，而 且热熔性能好、使用温度幅度大，冷作业，施工简便，有利于减少环境污染。 卷材接缝时采用热风焊接法，使其形成接缝黏结牢固、封闭严密的整体防水 层，可以有效地增强卷材防水层的抗渗性能,，延长卷材防水的耐用年限,提高 卷材防水层的整体质量。
APP树脂与沥青具良好的相 容共混性，有非常好的稳定 性，受高温、阳光照射后， 分子结构不会重新排列，提 高了沥青的软化点，APP 卷 材耐热度可达130℃，具有 优良的耐高温性能，因此特 别适用于高温或有强烈太阳 隔照地区的建筑物防水。
高分子防水卷材
亦称“高分子防水片材”，其在我国整个防水材料工业中处于发展上升阶 段，仅次于改性沥青防水卷材，其生产工艺、产品品种、生产技术装备、 应用技术和应用领域正在不断提高和发展完善之中。
隧道应用
两种防水卷材在实际工程中的问题及相关预防措施
1、产品质量及其物理性能方面存在的问题及其预防措施
对隧道工程施工用防水卷材，一般要求其防水板厚度以1mm～3mm、幅面宽度 以2m～3m。幅面长30m左右为宜； 防水板质量应满足有关标准或工程防水要求。在进行防水卷材的选择时必须 引起注意，目测时应色泽好，表面光洁，硬度适宜，手感厚度均匀等。 在其他因素已经得到良好控制的情况下，防水板厚度是确保防渗漏水的一个 十分关键性的指标。为避免防水板质量厚度不匀或不易检测等情况，建议优 先选用非复合型防水板；随机裁剪开防水卷材，增加厚度检测频率，使用已 经检测部门检测合格的防水板；目测是否存在严重的厚度不匀、透光性反差 明显、破裂、漏洞、鼓凸、瘤出等缺陷，检查防水卷材的搭接带及防水板一 面是否干净整洁，否则必须清洁和修补；检查和调试土工膜焊接机是否工作 正常，并进行试焊，观察焊接质量是否符合要求等。
屋面应用
卷材防水属于柔性防水， 包括沥青卷材防水、高聚 物改性沥青卷材防水和合 成高分子卷材防水三大系 列。适用于屋面防水等级 为I-IV级的工业与民用建 筑。
高聚物改性沥青防水卷材 屋面类型有以下四种： （1）外露单层防水构造，无 保温层，非上人屋面； （2）外露单层防水构造，有 保温层，非上人屋面； （3）带刚性保护层的单层防 水构造，无保温层，上人屋 面； （4）带刚性保护层的单层防 水构造，有保温层，上人屋 面。
SBS橡胶属热塑性橡胶，具有 优异的低温性能，在-75 ℃仍 保持柔软性，脆点为-100℃， 可以和石油沥青共混，这是 SBS橡胶与其它橡胶的最大区 别，所以SBS改性沥青防水卷 材具有优良的低温性能，特别 适用于寒冷地区和结构变形频 繁的建筑物防水。若SBS 改 性沥青与聚醋胎体相配合，生 产出的改性沥青卷材，其耐低 温性能、拉力、延伸率等都非 常优异。
高聚物改性沥青防水卷材 与高分子防水卷材的 介绍与比较
主要内容
高聚物改性沥青防水卷材的介绍 高分子防水卷材的介绍 施工方法的比较 工程应用的比较 对环境影响的比较
高聚物改性沥青防水卷材
常简称为“改性沥青防水卷材”，俗称改性 沥青油毡，是新型防水材料中使用比例最高 的一类产品。
普通石油沥青材料在低温条件下容易变硬变 脆，感温性强；若长期在太阳光照的紫外线 作用下，会导致其高温软化，以致热解流淌， 反复的热胀冷缩可引起沥青内应力的变化。 在氧和臭氧等的综合作用下，沥青中的化学 组分不断转变，先是油质挥发，沥青脂胶的 含量减少，塑性下降，脆性增加，粘结力降 低，产生龟裂而老化。
收头处理构造示例
总结
两种防水卷材在施工方法上大同小异，具有很 多相通的地方。 当然也因其组成、结构和性能上的差别而使一 些局部的施工工艺上有所差异。
工程应用的比较
应用现状
目前，我国新型防水材料仍是以沥青基防水材料为主，占全部防水材料 的80％，高分子防水卷材占10％左右，其他防水材料也占10％左右。 原料问题是长期困扰我国高分子防水卷材行业的一大难题，如EPDM、丁 基橡胶等绝大部分需要进口，导致高分子防水卷材价格相对偏高，使其 推广应用受到了很大限制。而且产品标准仍不完善。虽然我国现在已有 了不少高分子防水卷材的产品标准，但很多情况是每个标准都各行一套， 试验方法不统一，抽样与判定要求不一致，产品性能无法直观比较，执 行起来太麻烦，不利于产品的推广，也不利于用户和设计部门的选用。 在我们看来，高分子防水卷材质量轻、强度高、低能耗、多功能，可用 于单层防水，且在弹性极限范围内使用时有优良的回弹性，并且色彩丰 富，可以美化环境。因此，随着高分子防水卷材的技术发展、品种增加 和价格下降，再加上轻钢结构建筑的逐渐普及，防水卷材的更新换代势 在必行，高分子防水卷材将会有更广阔的发展前景。
搭接宽度的最小值
两种卷材的收头处理：砖墙上的卷材收头可直接铺压在女儿墙压顶下， 也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm； 混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。
注意：每天收工或下雨前撤离 施工现场时，要将未铺设的卷 材用塑料布妥善遮盖,；雨后施 工要将搭接部位擦拭干净，无 水渍污渍；建立健全的质量管 理体系，成立以项目经理为首 的质量管理小组，开工前对工 人进行技术交底，施工时落实 自检、互检、专检制度，操作 人员须经培训上岗，在防水层 上严禁行走车辆及拖运重物， 施工过程中要注意现场保护， 防止卷材被风吹起。
TPO防水卷材综合了EPDM的耐候能力、低温柔度和PVC的可焊接特性，具有 良好的加工性能和力学性能。该类卷材适用于建筑潮湿外露屋面防水层及易 变形的建筑地下防水。
高分子防水卷材相对于改性沥青防水卷材有一个明显的缺陷，就是后期收缩大。 大多数合成高分子防水卷材的热收缩和后期收缩均较大，常使卷材防水层产生较大 内应力加速老化，或产生防水层被拉裂、搭接缝拉脱翘边等缺陷。
4、防水卷材的挂钉安装方面存在 的问题及其预防措施
挂钉的布置安装以无钉方式为准，无钉 铺设又分为两种方式：一种为木钉，一 种为膨胀螺栓。 木钉的无钉铺设方法为：在已确定安装 木钉的锚喷基面上冲击钻孔，将木钉绑 在防水板系绳上，用铁锤将系绳和木钉 一起锤人钻孔中并使小钉外端面尽可能 与基面齐平即可，该法的优点是能够确 保锚喷基面的平整度，有效杜绝木钉对 防水板的穿刺破坏，缺点是牢固性较差， 木材浪费量大，施上较麻烦。膨胀螺栓 的无钉铺设方法为，将膨胀螺栓置于钻 孔中后，紧固螺栓，再将防水板系绳绑 扎在膨胀螺栓上即可。该法的优点是操 作简便，缺点是在已绑扎好系绳的膨胀 螺栓上必须用补钉进行掩蔽，即在螺栓 处有两层防水板，以减小膨胀螺栓可能 造成的对防水板的破坏。 无论采用哪一种无钉铺设方式，均要求 木钉或螺杆长度在8cm～1Ocm、杆体直 径在Φ 0.8cm以上时为佳。木钉或螺栓 固定后，其杆体在锚喷基层上外露高度 不得超过1cm。螺栓的安装要牢固稳定 而不能松动脱落。
