通信电源系统的组成
通信电源系统的组成及作用
通信电源系统是指用于通信设备的直流电源系统，其组成和作用如下：
电源输入模块：将市电电源转化为适合通信设备使用的直流电源。
电池模块：在市电断电或电源模块故障时，为通信设备提供持续的备用电源。
直流配电模块：将电源模块和电池模块输出的直流电源分配到各个通信设备中。
环境监控模块：对电源系统所在的环境进行监测，如温度、湿度、烟雾等，以及对电源系统本身进行监测，如电源输出电压、电流等。
故障监控模块：对电源系统中的故障进行监测和诊断，并及时向操作人员发出报警信号，以便及时维护和修复。
远程监控模块：通过互联网等远程通信方式，对电源系统进行远程监控，及时掌握电源系统的运行情况和故障信息。
保护模块：对电源系统和通信设备进行过载、短路、过电压、欠电压等方面的保护，以保证电源系统和通信设备的正常运行。
综上所述，通信电源系统的作用是为通信设备提供稳定可靠的直流电源，保证通信系统的正常运行和数据传输的顺畅。
通信集中供电方式电源系统的组成介绍
通信集中供电方式电源系统的组成介绍采用集中供电方式电源系统的组成框图如下图所示。
该系统由交流供电系统、直流供电系统、接地系统和集中监控系统等组成。
▲集中供电方式电源系统组成1、交流供电系统通信电源的交流供电系统包括变电站、油机发电机、通信逆变器和交流不间断电源（ＵＰＳ）。
电信局一般都由高压电网供电。
为提高供电可靠性，重要通信枢纽从两个变电站引入两路高压电源，一路主用，另一路备用。
电信局内通常设有降压变电室，室内装有降压变压器和高、低压配电屏，通过这些设备把高压电源（一般为１０ｋＶ）变为低压电源（三相３８０Ｖ），供整流设备和照明设备、空调装置等附属设备使用。
在高层通信大楼中，为缩短低电供电线路，降压变电站可设在主楼内。
此时，电力变压器应选用干式变压器，配电设备中的高压开关应选用室内高压真空断路器。
为保证不间断供电，电信局内一般配有自动油机发电机组。
当市电中断时，油机发电机自动起动。
因自备发电成本高于市电，在有市电的情况下都应由市电供电。
市电和油机发电机的转换由低压交流配电屏完成。
低压交流配电屏还要将低压交流电分别送至整流器、照明设备和空调装置。
此外它还具有监测、报警功能，能监测交流电压和电流的变化，当市电中断或电压发生较大变化时，能自动发出报警信号。
为确保通信电源不中断、无瞬变，近年来，在卫星通信地球站等通信系统中，已开始采用交流不间断电源。
不间断电源系统一般由蓄电池、整流器、逆变器、ＤＣ／ＡＣ变换器和静态开关等部分组成。
市电正常时，市电经整流和逆变后给通信设备供电，此时，蓄电池处于浮充状态。
市电中断时，蓄电池通过逆变器给通信设备供电。
逆变器和市电的转换由交流静态开关完成。
交流供电系统还要给通信局（站）内一般建筑负荷和保证建筑负荷供电。
保证建筑负荷包括通信用空调设备、通信机房保证照明灯具、消防电梯和消防水泵等。
一般建筑负荷包括非通信用空调设备、一般照明灯具和备用发电机组不保证供电的其他负荷。
2、直流供电系统直流供电系统由整流器、蓄电池、直流变换器（ＤＣ／ＤＣ）和直流配电屏等部分组成。
通信电源系统的组成及维护与故障处理

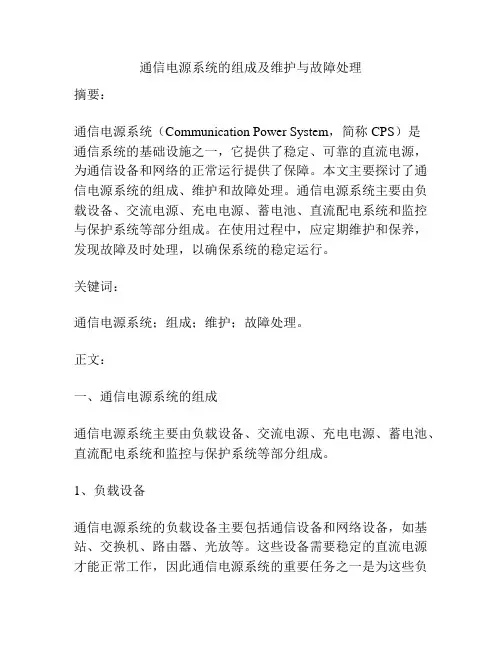

通信电源系统的组成及维护与故障处理摘要：通信电源系统（Communication Power System，简称 CPS）是通信系统的基础设施之一，它提供了稳定、可靠的直流电源，为通信设备和网络的正常运行提供了保障。
本文主要探讨了通信电源系统的组成、维护和故障处理。
通信电源系统主要由负载设备、交流电源、充电电源、蓄电池、直流配电系统和监控与保护系统等部分组成。
在使用过程中，应定期维护和保养，发现故障及时处理，以确保系统的稳定运行。
关键词：通信电源系统；组成；维护；故障处理。
正文：一、通信电源系统的组成通信电源系统主要由负载设备、交流电源、充电电源、蓄电池、直流配电系统和监控与保护系统等部分组成。
1、负载设备通信电源系统的负载设备主要包括通信设备和网络设备，如基站、交换机、路由器、光放等。
这些设备需要稳定的直流电源才能正常工作，因此通信电源系统的重要任务之一是为这些负载设备提供可靠、持续的电源。
2、交流电源通信电源系统的交流电源主要由市电或柴油发电机组提供，通过交流直流变换器将交流电源转换为直流电源，为充电电源和直流负载设备提供能量。
3、充电电源通信电源系统的充电电源主要有两种类型，一种是市电充电，另一种是柴油发电机组充电。
市电充电需要稳定、可靠的市电供电，柴油发电机组充电对柴油发电机组的稳定性和可靠性有较高的要求。
4、蓄电池通信电源系统的蓄电池主要是为了保证负载设备在市电和柴油发电机组断电时能够正常工作。
常用的蓄电池为铅酸蓄电池，因其性能稳定、成本低廉等优点，被广泛应用于通信电源系统中。
5、直流配电系统通信电源系统的直流配电系统包括直流电压稳压、直流电源开关柜、保险、接地等设施。
直流电压稳压主要用于保证负载设备的稳定电压，直流电源开关柜用于连接负载设备和直流配电系统，同时可以通过断路器等保护设施对负载设备进行保护。
6、监控与保护系统通信电源系统的监控与保护系统包括监测设备和报警设备。
监测设备用于对通信电源系统的各项参数进行监测，如电池电压、充电电流、负载电流等。
通信电源基础知识
通信电源系统第一部分通信局（站）电源系统的组成通信局（站）电源系统是对局（站）内各种通信设备及建筑负荷等提供用电的设备的总称。
电源系统由交流供电系统、直流供电系统和相应的接地系统组成。
通信局（站）电源系统必须保证稳定、可靠、安全的供电。
通信局（站）电源系统分为：集中供电、分散供电、混合供电系统组成。
一、集中供电方式的电源系统组成集中供电方式的电源系统组成示意图。
图中：(a)不间断(b)可短时间不间断(b)允许中断交流供电系统由专用变电站、市电油机转换屏、低压配电屏、交流配电屏及备用柴油发电机组组成。
直流供电系统由整流设备、蓄电池组和直流配电屏组成。
直流供电系统向各种设备提供直流电源。
不间断电源设备对通信设备提供不间断交流电源。
交流电源系统还应对通信局（站）提供一般用和保证用的建筑负荷用电。
保证建筑负荷是指通信用空调设备、保证照明、消防电梯、消防水泵等，建筑一般符合是指一般空调、一般照明及其他备用发电机组不保证的负荷。
通信用空调、保证照明也可由电力室交流配电屏供电。
通信局（站）应设事故照明，事故照明灯具可采用直流照明灯或交流应急灯。
通信局（站）采用10kV高压市电引入，并采用专用降压变压器供电。
二、分散供电方式电源系统组成分散供电方式的电源系统组成示意图。
图中：(a)不间断(b)可短时间不间断(c)允许中断同一通信局（站）原则上应设置一个总的交流供电系统，并由此分别向各直流供电系统提供低压交流电。
交流供电系统的组成和要求与集中供电方式相同。
各直流供电系统可分层设置，也可按通信设备系统设置。
地点可选择在电力室，也可与通信设备同一机房。
三、混合供电方式电源系统组成混合供电方式的电源系统组成示意图。
图中：(a)不间断(b)可短时间不间断光缆中继站和微波无人职守中继站，可采用交流电源和太阳电池方阵（或其他能源）相结合的混合供电方式电源系统。
该系统由太阳电池方阵、低压市电、蓄电池组、整流及配电设备以及移动电站组成。
通信电源设备介绍
蓄电池
屏
DC/DC DC/AC
(a)
通
(a)
信 设
备
变电站
屏
电
屏 AC 380V (b) UPS电源 AC 380/220V (a)
柴油发电机 380V
AC 380/220V(b)
通信用空调
AC 380/220V (b)
保证建筑负荷
监控
AC 380/220V (c)
一般建筑负荷
（a）不间断 （b）可短时间中断 （c）允许中断
50Hz或60Hz，额定电压在230V的单相住宅线 路中，对电气线路的过载和短路进行保护， 该产品分断能力高、体积小、宽度为18mm。 零线、火线同时切断，杜绝了火线、零线接 反或零线对地电位造成人身及火灾危险，是 目前民用住宅领域中最理想的配电保护开关。 本产品符合IEC60898和GB10963标准。
交、直流配电屏
外观
PD380/400AFH-2 400A,手动切换
PD380/600AFH-2 630A，手动切换
配电柜尺寸：800（W) x 600（D）x 2000（H）
交流配电屏
PD380/630AFA 630A，自动切换
交、直流配电屏
外观
PD48/2000DF 2000A直流屏
PD48/2500DF 2500A直流屏
通信电源系统组成及各部分功能介绍
一、通信电源系统组成
通信电源系统由高压配电、变压器、柴油发电机组、整流器、交、 直流配电屏、UPS电源、蓄电池组、变换器和通信设备配电屏组成。
DC -48V (a)
高
10KV市电
压 配
电
变压器 380V 低 380V
(b)
压
通信电源系统组成
通信电源系统组成“哎呀，同学们，今天咱们来好好讲讲通信电源系统组成。
”我站在讲台上对学生们说道。
通信电源系统呢，就像是通信设备的“心脏”和“能量源”。
它主要由交流供电系统、直流供电系统和接地系统这几大部分组成。
先来说说交流供电系统。
它就好比是整个系统的“粮草官”，负责把外面的交流电引入进来，给后面的设备提供能源。
交流供电系统一般包括市电引入、变压器、油机等。
比如说，在一些偏远地区或者市电不稳定的时候，油机就会发挥大作用，及时顶上保证通信不中断。
就像之前咱们去山区做通信设备维护的时候，遇到市电停电，就是靠油机发电让设备正常工作的。
接着就是直流供电系统啦，这可是核心部分。
它把交流电转换为直流电，给通信设备提供稳定可靠的电力。
这里面有整流器、蓄电池等重要组件。
整流器把交流电变成直流电，而蓄电池呢，就像个“储备库”，在市电停电等突发情况下，能迅速放电，保证设备继续运行一段时间。
大家想想，如果没有蓄电池，一旦停电，那通信不就瞬间瘫痪了嘛。
我记得有一次，一个通信基站的整流器出了故障，还好有蓄电池撑着，直到维修人员赶来更换。
最后说说接地系统。
这就像是给整个系统穿上了“保护衣”。
它能保证人身安全，防止雷击等危害，还能保证设备正常工作。
良好的接地系统可以把电流顺利导入大地，避免对设备和人员造成损害。
总之，通信电源系统的这几个部分紧密配合，缺一不可。
只有它们都正常工作，才能保证通信的顺畅进行。
同学们，一定要好好理解和掌握这些知识啊，以后你们在工作中都会用到的。
大家听明白没有呀？如果有疑问随时提问哦。
1通信电源系统概述
1通信电源系统概述通信电源系统是指为通信设备提供电力供应的系统。
它主要包括电源设备、电池组、电源分配系统以及电源管理系统等组成部分。
通信电源系统的主要目的是确保通信设备能够在断电或不稳定电源的情况下继续运行，保障通信网络的正常运行。
通信电源系统通常采用直流供电，其原因有两个方面。
首先，大多数通信设备需要直流供电，直流供电能够提供稳定的电流和电压，确保通信设备的正常工作。
其次，直流供电可以减少能量的损耗，提高电能的利用效率。
通信电源系统的核心设备是电源设备。
电源设备可以通过交流电源转换为直流电源，并对电压和电流进行调整，以满足通信设备的需求。
为了确保通信设备的持续供电，电源设备通常具有备份电源和自动切换功能，当主电源发生故障时，可以立即切换到备用电源，确保通信设备的正常工作。
电源设备还可以对电能进行监控和管理，以及对电池组进行充电和放电控制。
电池组是通信电源系统中的重要组成部分。
它可以为通信设备提供备用电源，当主电源发生故障时，电池组可以提供稳定的直流电源，确保通信设备的持续供电。
电池组的选用要考虑通信设备的功耗、工作时间以及充电时间等因素。
电源分配系统是将电源从电源设备分配给各个通信设备的系统。
它包括电源配电柜、电源线路以及保护装置等。
电源分配系统要根据通信设备的需求，合理分配电能，确保通信设备能够得到稳定的电力供应。
电源管理系统是对通信电源系统进行管理和监控的系统。
它可以实时监测电源设备和电池组的工作状态，对电源设备进行故障诊断和报警，以及对电池组进行充电和放电管理。
通过电源管理系统，可以提高通信电源系统的可靠性和效率，及时发现和解决问题，确保通信设备的持续供电。
总之，通信电源系统是为通信设备提供电力供应的系统，它通过电源设备、电池组、电源分配系统以及电源管理系统等组成部分，确保通信设备在断电或不稳定电源的情况下能够继续工作，保障通信网络的正常运行。
通过通信电源系统的合理设计和管理，可以提高通信设备的可靠性和稳定性，确保通信网络始终保持良好的工作状态。
简述通信电源系统的构成
简述通信电源系统的构成通信电源系统（CommunicationPowerSystem）是在通信系统中一个重要的部件，它负责供给通信系统所需的电源以及控制和管理电源的工作。
它主要由电源模块、电源管理模块、保护模块、控制模块和调节模块等几部分组成。
下面将对通信电源系统的构成进行简要介绍。
首先，电源模块是通信电源系统中最重要的部分，它将外部电源转换为供给通信设备所需的正常电压电流。
电源模块主要由变压器、滤波器、稳压管、控制电路等组件组成。
它可以防止外界干扰，满足电源系统的供电要求。
其次，电源管理模块是电源系统的核心，它能够实时监控和管理系统的供电情况。
电源管理模块的功能主要是调节负载平衡，在外部电源着火或发生故障时，可以切换到内部电源，并确保负载的电源稳定；此外，它还可以保护电源系统上的设备，当电源故障时，会自动断开负载，以防止设备损坏。
第三，保护模块是确保电源系统安全运行的重要组成部分，它主要包括短路保护、过载保护和过电流保护。
当设备出现短路、过载或过电流时，保护模块都可以及时关断电源，以防止造成损坏。
控制模块在电源系统中起着十分重要的作用，它能够控制电源系统的运行状态。
控制模块的功能包括调节电源的输入和输出电压以及监控电源的工作状态。
此外，它还能够检测系统的电源状态，并且可以自动切换到内部电源，以避免电源故障。
最后，调节模块是电源系统的重要部分，它主要负责调节电源的输出电压，使它能够满足各种设备的不同工作要求。
通常来说，调节模块可以提供多种电压范围和标准，以满足用户的不同需求。
总之，通信电源系统的构成主要包括电源模块、电源管理模块、保护模块、控制模块和调节模块等几部分。
电源模块负责将外界电源转换为供给设备所需的正常电压电流，电源管理模块可以实时管理电源系统的工作状态，保护模块能够确保电源的安全运行，控制模块可以控制电源的工作状态，调节模块可以提供多种电压范围和标准，供用户使用。
通信电源系统的构成对于系统的正常运行十分重要，应该加以重视。
通信电源系统组成
交流供电系统的组成与集中供电方式相同。
2 通信电源系统的组成
1) 交流接地
≤2 mV(200~500 kHz)
2) 直流接地
≤30 mV(150 kHz~30 MHz)
交流供电系统还应给通信局(站)内一般建筑负荷和保证建筑负荷供电。
为各类通信设备、 通信逆变器和直流变换器提供直流电压的电源， 称为直流基础电源。
并联浮充供电方式的原理结构如图 1-3 所示。流
器
蓄负 电载 池
图 1-3 并联浮充供电方式
3. 接地系统 为了提高通信质量、 确保通信设备与人身的安全， 通信电源的交流和直流供电系统都必须有良好的接地 装置。
1) 交流接地 电信局一般都由三相交流电源供电。 为了避免因 三相负载不平衡而使各相电压差别过大， 三相电源的 中性点(如三相变压器和三相交流发电机的中性点)都应 当直接接地。
4) 联合接地 各类通信设备的交流工作接地、 直流工作接地、 保护接地及防雷接地共用一组接地体的接地方式， 称 为联合接地方式。 这种接地方式具有良好的防雷和抗 干扰作用。联合接地方式由接地体、 接地引入线、 接 地汇集线和接地线 4 部分组成， 如图 1-4 所示。
天线
无线设备 水平接地 分汇集线
集中电力室 设备层 设备单元
(A)
(A) 建筑设备
(A)
通信设备(通信电源设备、通信机房空调设备) 通信设备(通信电源设备、通信机房空调设备) 通信设备(通信电源设备、通信机房空调设备)
初期负荷
发展负荷
图 1-2 大中型通信枢纽交流供电系统线路图
2. 直流供电系统 直流供电系统由整流器、 蓄电池、 直流变换器 (DC/DC)和直流配电屏等部分组成。 整流器的交流电 源由交流配电屏引入， 整流器的输出端通过直流配电 屏与蓄电池和负载连接。
通信电源的系统构成
通信电源系统构成
各个组成部分的任务
交流供电系统概述
通信电源的交流供电系统由高压配电所、降压变压器、油机发电机、UPS和低压配电屏组成。交流供电系统可 以有三种交流电源：变电站供给的市电、油机发电机供给的自备交流电、UPS供给的后备交流电。
直流供电系统概述
通信设备的直流供电系统由高频开关电源（AC/DC变换器）、蓄电池、DC/DC变换器和直流配电屏 等部分组成。
接地的原因
所谓接地，就是为了工作或保护的目的，将电气设 备或通信设备中的接地端子，通过接地装置与大地作良好的电气连接， 达到降低危通信质量、确保通信设备与人身的安全，通信局站的交流和直流供电系统都必须有良好的接地装置。
接地的种类划分
工作接地 一般没有电流流过，为接地者
通信电源的系统构成
Lorem ipsum dolor sit amet, consectetur adipisicing elit.Lorem ipsum dolor sit amet, consectetur adipisicing
目录
01 交流供电系统概述
02 直流供电系统概述
03 接地系统概述
提供标准0V电压信号，是电路的电压基 准点。 防雷接地
一般连接在建筑物高处突兀 的金属端，当遭遇雷击时，有效将雷电 引导到大地宣泄掉 保护接地
设备发生故障时，有大电流 流过，提供一条宣泄电流进入大地的通 道，保护操作者的安全，不被电击
感谢您的聆听与观看
Lorem ipsum dolor sit amet, consectetur adipisicing elit.Lorem ipsum dolor sit amet, consectetur
组合通信电源系统的五个结构
组合通信电源系统的五个结构一、概述一个完整的组合通信电源系统包括五个基本组成部分，分别是交流配电单元、整流部分、直流配电单元、蓄电池组、监控系统，下面分别做一介绍。
二、交流配电单元交流配电单元将市电接入，经过切换送入系统，交流电经分配单元分配后，一部分提供给开关整流器，一部分作为备用输出，供用户使用。
系统可以由两路市电(或一路市电一路油机)供电，两路市电主备工作方式。
平时由市电1供电，当市电1发生故障时，切换到市电2（或者油机），在切换过程中，通信设备的供电由蓄电池来供给。
两路市电输入要求有机械或者电器互锁，防止两路交流输入短接。
两者的切换在小系统中一般用电气自动切换，大系统中一般用手动切换。
另外，在交流断电的情况下，交流配电单元提供一路直流应急照明输出。
系统的第二级防雷电路放在交流配电单元中。
在交流配电单元中，交流防雷关系到整个电源系统的安全，因此系统的二级防雷器件选用带有遥信触点TT接法的防雷器，防雷器前还应加防雷空开。
交流配电单元内应有监控的取样、检测、显示、告警及通信功能。
空气开关为交流配电单元的主要器件，应谨慎选用。
三、整流部分整流部分的功能是将由交流配电单元提供的交流电变换成48V或者24V直流电输出到直流配电单元。
整流部分包括整流模块和结构部分（机架）。
目前国内还有很多相控整流器在运行。
这种整流电路用可控硅（晶闸管）作为开关器件，通过移相（改变导通角）来控制输出电压，故称相控整流器。
相控整流器工作在工频（50Hz），体积重量大，效率低、对电网的污染严重，并产生大量的热辐射和工频噪音，现在已经逐步被高频开关整流器所替代。
高频开关整流器采用MOSFET和IGBT等新一代开关器件，工作频率大多高于20KHz，体积和重量大幅度下降，消除了噪音，在采用功率因数校正技术后，提高了功率因数，使之接近1。
由于电力电子技术的长足发展，不断有新技术应用在高频开关整流器上。
结构方面，整流机架一方面给整流模块一个安装结构上的支撑，另一方面，整流机架有汇流母排，将各个整流模块的直流输出汇接至直流配电单元。
第1~2讲 通信电源简介
蓄电池
交 流 配 电 屏
整流器 整流器
直 流 配 电 屏
通信设备 变换器 其它设备
逆变器
交流设备
油机
蓄电池
UPS
交流设备
17
分散供电方式的优缺点
优点：故障的范围面小，可靠性高。
各直流供电系统可分层设置，也可以按
照通信设备系统设置，设置地点可为单 独的电力电池室，也可与设备安装在同 一个机房。 缺点：代价大，占地面积大，工程实施容易。
油机 蓄电池
12
3、各部分工作过程
D、市电来，进入正常工作
10KV
高 低 压 配 电
市 电
380V
交 流 配 电 屏
48V
整流器
整流器
直 流 配 电 屏
通信设备
变换器 逆变器 其它设备 交流设备
油机 蓄电池
13
三、通信电源系统的发展
1、集中供电方式
一般建筑负荷 保证建筑负荷
高 低 压 配 电
市 电
22
线性电源工作原理
工 频 变 压 器
UO
整 流 电 路
+ UR 滤 波 电 路
UN
通信设备
380V
负反馈
UN=UO-UR
说明：通过改变晶体管电压进行稳压。
23
相控电源工作原理
晶闸管
380V 工 频 变 压 器 整 流 电 路 滤 波 电 路
相位控制
通信设备
负反馈
a
说明：通过晶闸管导通角a进行稳压。
15
2）集中供电方式的优缺点
优点：实现简单，代价小，在通信局（站）负
荷较小、供电种类少、设备单一时采用。
缺点：可控性差，任何一个设备故障都有可能
简述通信电源系统的构成
简述通信电源系统的构成通信电源系统是日益广泛应用于当今电信系统中的一个重要组成部分，是指以供电为主的系统性的装置，它的作用是为电信系统中各种电子元件和系统提供安全和可靠的供电，以确保电信系统的正常运行。
为了达到这样的目的，通信电源系统包括各种重要的元件和系统，这些元件和系统可以有效地为电信系统提供稳定、可靠和安全的电源。
通信电源系统由供电部分、负载部分和控制部分构成。
供电部分是通信电源系统的核心，它是把外部电源转化为规定的电压信号，并将其输出给负载部分的重要纽带。
通常情况下，供电部分由交流/直流变换器、稳压电路、调压电路、调幅电路和故障处理系统等组成。
负载部分是对外部负载产生电源信号的反馈环节，由负载监测电路、电压保护电路、负荷开关、绝缘保护电路和安全报警系统组成。
控制部分是系统的管理、控制与监控中心，是控制系统输出电源的重要环节，由控制和保护电路、报警系统、不同级别的模块监控系统和信号控制电路等构成。
以上就是通信电源系统的构成，它们分别为供电部分、负载部分和控制部分，它们共同为电信系统提供安全和可靠的供电，确保电信系统正常工作，为数字通信特别是宽带数据通信提供技术支持。
此外，通信电源系统需要考虑许多因素，比如系统能耗，安全性，可靠性，兼容性，可维护性，可靠性和可测量性等，因此需要按照规范设计并采用高性能的技术，以确保通信电源系统的稳定性和可靠性。
此外，为了使通信电源系统具有更高的安全性，需要采用持续的安全检查和安全改善措施。
通信电源系统具有重要的意义，它可以为电信系统提供可靠和安全的供电，进而为日益广泛的数据通信提供技术支持，保障信息系统的正常工作。
因此，在设计和实施通信电源系统时，应加强安全检查，采用高性能的技术，确保系统的稳定性和可靠性，同时要将节能措施融入系统设计和实施中，以降低系统的能耗。
