GD2402035 网架结构总拼装工程检验批质量验收记录表
网架工程竣工结构安装质量检验记录表
2
固定拉铆钉位置是否符合工艺要求，是否有虚铆
600或工艺要求
2
保温棉的平整度、对接外观质量、钢丝网格的尺寸、松紧度
平整无皱、对接严密，网格尺寸统一、松紧适中
2
直线1/1000及垂直度
目测和拉线H/800，且＜25
2
屋面板搭接长度、屋面坡度为h≤70（h=板型高度
＜1/10
＞250
2
≥1/10
≥200或（工艺要求）
5
2
4
天沟
不直度及变形情况
1/1000，且≤15
3
不平度（是否积水）
＜4、不得积水
4
焊接质量和防腐情况
平滑、焊高＜2；均匀无漏刷
2
落水口接头垂直度
2；焊接处低于母材1
1
5
马道
立柱垂直度
3
2
栏杆间距
3
2
扶手直线度
4
2
扶手高度
3
2
安装位置
正确、无变形
2
焊接质量
平整、光滑、并满焊
3
6
结
构
外
观
表面表无焊疤、泥沙、飞溅、污垢等
5
2
墙面板
4
2
屋面板或墙板不得有断裂、踩凹现象，扣式板屋脊与檐口处的屋面板边缘是否翻边、扣是否严密、脱接
目测
2
压型板波纹线对屋脊的垂直度
L/800，且≤25
2
墙板波纹线的垂直度
L/800，且≤25
1
8
泛
水
板
包
角
窗
套
屋
脊
保温棉
搭接平整度
10
2
钢网架制作工程检验批质量验收记录表
螺栓球加工
第7.5.1条,第4.6.2条
3
焊接球加工
第7.5.2条,第4.5.2条
4
封板、锥头套筒
第4.7.2条
5
制孔
第7.6.1条
通常项目
1
材料规格尺寸
第4.2.3条,第4.2.4条
2
螺栓球加工精度
第7.5.3,4.6.3,4.6.4条
3
焊接球加工精度
第7.5.4,4.5.3,4.5.4条
4
管件加工精度
钢网架制作工程检验批质量验收统计表
GB50205-
（Ⅱ）
020403
单位（子单位）工程名称
分部（子分部）工程名称
验收部位施工单位项目Fra bibliotek理分包单位
分包项目经理
施工实施标准名称及编号
施工质量验收规范要求
施工单位检验评定统计
监理(建设)单位验收统计
主控项目
1
材料品种、规格
第4.5.1,4.6.1,4.7.1条
第7.5.5条
施工单位检验评定结果
专业工长（施工员）
施工班组长
项目专业质量检验员:年月日
监理（建设）单位验收结论
专业监理工程师:
（建设单位项目专业技术责任人）:年月日

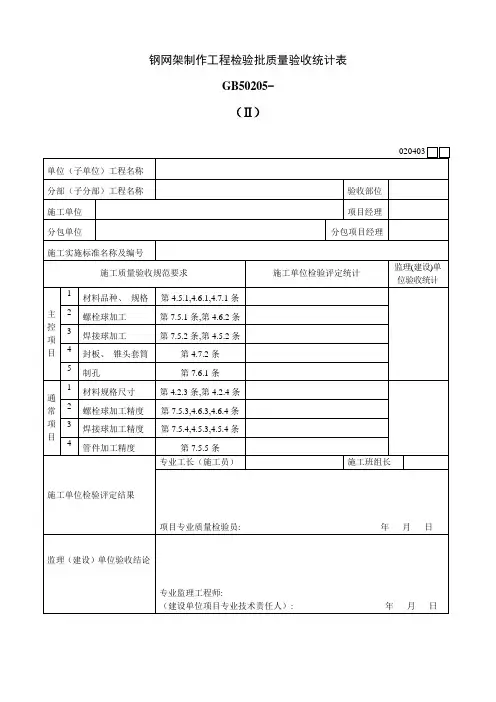

钢网架制作工程检验批质量验收记录表
年月日 年月日
表
监日
专业承包施工单位 检查评定结果
专业工长(施工员)签名
GD24020306 0 1
项目负责人 项目负责人
施工单位检查评定记录
监理(建设) 单位验收记录
施工班组长签名
专业承包施工单位 检查评定结果
项目专业质量检查员（签名）:
监理(建设) 单位验收结论
专业监理工程师(签名): (建设单位项目专业技术负责人签名):
第7.5.2条 第4.5.2条
目 4 封板、锥头套筒
第4.7.2条
5 制孔
第7.6.1条
1 材料规格尺寸 一
2 螺栓球加工精度 般
项 3 焊接球加工精度
目
4 管件加工精度
第4.2.3条 第4.2.4条
第7.5.3条 第4.6.3条 第4.6.4条 第7.5.4条 第4.5.3条 第4.5.4条
第7.5.5条
钢网架制作工程检验批质量验收记录表
单位(子单位)工程名称
分项工程名称
钢网架制作
验收部位
总承包施工单位
专业承包施工单位
施工执行的技术标准名称 及编号
施工质量验收规范的规定
1 材料品种、规格
主 2 螺栓球加工 控
3 焊接球加工 项
第4.5.1条 第4.6.1条 第4.7.1条
第7.5.1条 第4.6.2条
网架结构安装检验批质量验收记录
12.2.4
网架支座锚栓的紧固应符合设计要求
检Hale Waihona Puke 数量：按支座数抽查10％，且不应少于4处。
检验方法： 观察检查。
12.3.1
12.3.2
拼 装
精 度
12.3.1
小拼单元的允许偏差应符合表12.3.1的规定。
检查数量：按单元数抽查5％，且不应少于5个。
检验方法：用钢尺和拉线等辅助量具实测。
网架结构安装检验批质量验收记录（首页）
工程名称：
分部工程
主体结构
子分部工程
钢结构
分项工程
网架结构安装
检验批划分
检验批数
主要材料
施工单位
项目经理
专业工长
分包单位
分包负责人
施工班长
规范名称
及编号
钢结构工程施工质量验收规范GB50205-2001
验收
部位
项目
规 范序 号
质量验收规范的规定及检验方法
施工单位 自检记录
检查数量：每一规格按数量抽查5%，且不应少于3个。
检验方法：超声波探伤或检查检验报告。
4.6.1
4.6.2
螺栓球
4.6.1
螺栓球及制造螺栓球所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。
检查数量：全数检查。
检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。
4.6.2
12.3.2
中拼单元的允许偏差应符合表12.3.2的规定。
检查数量：全数检查。
检验方法：用钢尺和辅助量具实测。
网架结构安装检验批质量验收记录（中2页）
工程名称：
项目
网架结构总拼装工程检验批质量验收记录表GD24020315
GB 50205－2001
GD24020315-1 0 单位(子单位)工程名称 分项工程名称 验收部位 总承包施工单位 专业承包施工单位 施工执行的技术标准名称 及编号 施工质量验收规范的规定 项 次 1 2 3 ) 锥 体 型 4 小 拼 单 位 主 平 控 面 桁 项 架 5 型 目 小 拼 单 元 跨长 +5.0 ＞24m -10.0 跨中高度 ±3.0 弦杆长度 锥体高度 上弦杆对角线长度 ±2.0 ±2.0 ±3.0 +3 ≤24m -7.0 项目(小拼单元) 节点中心偏移 焊接球节点与钢管中心的 偏移 允许偏差(mm) 2.0 1.0 施工单位检查评定记录 实测值(mm) 监理(建设) 单位验收记 录 项目负责人 项目负责人 网架结构总拼装 1
主控项目全部符合要求,一般项目满足规范要求,本检验符合要求。
项目专业质量检查员(签名):
年
月 日
主控项目全部合格，一般项目满足规范要求，本检验批合格。 监理(建设)单位验收结论 专业监理工程师(签名): (建设单位项目专业技术负责人签名): 年 月 日
GD24020315-2 0 项 项目(钢网架结构安装) 次 1
允许偏差(mቤተ መጻሕፍቲ ባይዱ)
实测值(mm)
1
纵向、横向长 度
2 一 般
支座中心偏移
周边支承网架 相 3 邻支座高差(纵 目 向、横向长度) 项
4
支座最大高差
30.0
5
专业工长(施工员)(签名)
施工班组长(签名)
专业承包施工单位 检查评定结果
跨中 拱度
) 设计未要求起拱 +10.0 允许偏差(mm) ±10.0 ±5.0 ±20.0 ±10.0 实测值(mm)
钢网架安装工程检验批质量验收记录表GD24020311
年
月
日
钢网架安装工程检验批质量验收记录表
GB 50205－2001
GD24020311 0 单位(子单位)工程名称 分项工程名称 验收部位 总承包施工单位 专业承包施工单位 施工执行的技术标准名称 及编号 施工质量验收规范的规定 第12.2.1条 第12.2.2条 第12.2.3条 第12.2.4条 第4.10.1条 第12.3.1条 第12.3.2条 第12.3.3条 施工单位检查评定记录 监理(建设) 单位验收记录 项目负责人 项目负责人 钢网架安装 1
1
基础验收
2 主 控 3 项 目 5 4
支座
橡胶垫
拼装精度
节点承载力试验
6
结构挠度
第12.3.4条
1 一 般 项 目
锚栓精度
第12.2.5条
2 3
结构表面
第12.3.5条
安装精度
第12.3.6条
4
员)(签名)
专业承包施工单位 主控项目全部符合要求,一般项目满足规范要求,本检验符合要求。 检查评定结果 项目专业质量检查员(签名): 主控项目全部合格，一般项目满足规范要求，本检验批合格。 监理(建设)单位 验收结论 专业监理工程师(签名): (建设单位项目专业技术负责人签 名): 年 月 日
钢网架制作工程检验批质量验收记录
（Ⅱ）
020403□□
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主
控
项
目
1
材料品种、规格
第4.5.1条.4.6.4条4.7.1条
2
螺栓球加工
第7.5.5条
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理(建设)单位验收结论
专业监理工程师：
(建设单位项目2条
3
焊接球加工
第7.5.2条、第4.5.2条
4
封板、锥头套筒
第4.7.2条
5
制孔
第7.6.1条
一
般
项
目
1
材料规格尺寸
第4.2.3条和第4.2.4条
2
螺栓球加工精度
第7.5.3条.4.6.3.条4.6.4条
3
焊接球加工精度
第7.5.4条.4.5.3条.4.5.4条
4
管件加工精度
钢结构(网架结构安装)工程检验批质量验收记录
测
周边支承
网架相邻
支座高差
L400，且不
应大于15.0
用钢尺和
水准仪实
测
支座最
大高差
30.0
多点支承
网架相邻
支座高差
L1800，且不
应大于30.0
施工操作依据
质量检查记录（质量证明文件）
施工单位检查
结果评定
项目专业项目专业
质量检查员：技术负责人：
年月日
监理（建设）
单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年月日
2.0
焊接球节点与钢管
中心的偏移
1.0
杆件轴线的弯曲矢高
L11000，且
不应大于5.0
锥体型
小拼单
元
弦杆长度
2.0
锥体高度
2.0
上弦杆对角线
长度
3.0
平面桁架
型小拼单
元
跨
长
≤24m
+3.0
-7.0
>24m
+5.0
-10.0
跨中高度
3.0
跨中
拱度
设计要
求起拱
L5000
设计未要
求起拱
+10.0
中
拼
单
元
单元长度≤20m,
拼接长度
单跨
10.0
多跨连接
5.0
单元长度>20m,
拼接长度
单跨
20.0
多跨连接
10.0
8
节点承载力试验
第12.3.3条
9
结构挠度
第12.3.4条
接上表
钢网架结构安装(总拼和安装)检验批质量验收记录
支座最大高差
30.0
多点支逞网架相邻支座高差
L1/800，且不应
大于30.0
施工单位检查评定结果
项目专业质量检查员：年月日
监理单位验收结论
专业监理工程师：年月日
单元长度≤20m，
拼接长度
单跨
±10.0
多跨连续
±5.0
单元长度＞20m，
拼接长度
单跨
±20.
多跨连续
±10.0
3
对建筑结构安全等级为一级，跨度40m及以上的公共建筑钢网架结构，且设计有要求时，应按规范要求进行节点承载力试验，其结果应符合规范规定
4
钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的挠度值不应超过相应设计值的1.15倍
1.0
杆件轴线的弯曲矢高
L1/1000,且不应大于5.0
锥体型
小拼单元
弦杆长度
±2.0
锥体高度
±2.0
上弦杆对角线长度
±3.0
平面桁架型小拼单元
跨长
≤24m
+3.0，-7.0
＞24m
±5.0，-10.0
跨中高度
±3.0
跨中
拱度
设计要求起拱
±L/5000
设计未要求起拱
+10.0
2
中拼单元允许偏差(mm)
一般项目
1
钢网架结构安装完成后，其节点及杆件表面应干净，不应有明显的疤痕、泥沙和污垢。螺栓球节点应将所有接缝用油腻子填嵌严密，并应将多余螺孔封口
3
网架结构安装的允许偏差(mm)
纵向、横向长度
L/2000，且不应
大于-30.0
支座中心偏移
2《钢网架安装检验批质量验收记录》表格示例及填写说明
《钢网架安装检验批质量验收记录》表格示例及填写说明【规范名称及编号】《钢结构工程施工质量验收规范》（GB50205-2001）【条文摘录】摘录一：12.1.2钢网架结构安装工程可按变形缝、施工段或空间刚度单元划分成一个或若干个检验批。
摘录二：4.10.1钢结构用橡胶垫的品种、规格、性能等应符合现行国家产品标准和设计要求。
检查数量：全数检查。
检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。
6.3.8螺栓球节点网架总拼完成后，高强度螺栓与球节点应紧固连接，高强度螺栓拧入螺栓球内的螺纹长度不应小于1.0d(d为螺栓直径)，连接处不应出现有间隙、松动等未拧紧情况。
检查数量：按节点数抽查5%，且不应少于10个。
检验方法：普通扳手及尺量检查。
12.2支承面顶板和支承垫块主控项目12.2.1钢网架结构支座定位轴线的位置、支座锚栓的规格应符合设计要求。
检查数量：按支座数抽查10%，且不应少于4处。
检验方法：用经纬仪和钢尺实测。
12.2.2支承面顶板的位置、标高、水平度以及支座锚栓位置的允许偏差应符合表12.2.2的规定。
检查数量：按支座数抽查10%，且不应少于4处。
检验方法：用经纬仪、水准仪、水平尺和钢尺实测。
12.2.3支承垫块的种类、规格、摆放位置和朝向，必须符合设计要求和国家现行有关标准的规定。
橡胶垫块与刚性垫块之间或不同类型刚性垫块之间不得互换使用。
检查数量：按支座数抽查10%，且不应少于4处。
检验方法：观察和用钢尺实测。
12.2.4网架支座锚栓的紧固应符合设计要求。
检查数量：按支座数抽查10%，且不应少于4处。
检验方法：观察检查。
一般项目12.2.5支座锚栓的紧固允许偏差应符合本规范10.12.5的规定。
支座锚栓的螺纹应受到保护。
检查数量：按支座数抽查10%，且不应少于4处。
检验方法：用钢尺实测。
12.3总拼与安装主控项目12.3.1小拼单元的允许偏差应符合表12.3.1的规定。
检查数量：按单元数抽查5%，且不应少于5个。
钢网架制作工程检验批质量验收记录表模板
2
螺栓球加工
第7.5.1条,第4.6.2条
3
焊接球加工
第7.5.2条,第4.5.2条
4
封板、锥头套筒
第4.7.2条
5
制孔
第7.6.1条
一般项目
1
材料规格尺寸
第4.2.3条,第4.2.4条
2
螺栓球加工精度
第7.5.3,4.6.3,4.6.4条
3
焊接球加工精度
第7.5.4,4.5.3,4.5.4条
4
管件加工精度
第7.5.5条
施工单位检查评定结果
专业工长(施工员)
施工班组长
项目专业质量检查员:年月日
监理(建设)单位验收结论
专业监理工程师:
(建设单位项目专业技术负责人) :年月日
钢网架制作工程检验批质量验收记录表
钢网架制作工程检验批质量验收记录表
GB50205-
( Ⅱ)
020程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
材料品种、规格
网架结构总拼装工程检验批质量验收记录表
项目负责人
施工单位检查评定记录 实测值(mm)
监理(建设) 单位验收记
录
3
锥 体 型 4小 拼 单 位
弦杆长度 锥体高度 上弦杆对角线长度
≤24m 主
控
平 跨长 面
项
桁 架
＞24m
目
5
型 小
跨中高度
拼
单
元 跨中
拱度
±2.0 ±2.0 ±3.0
+3 -7.0 +5.0 -10.0 ±3.0
设计未要求起拱
网架结构总拼装工程检验批质量验收记录表
共2页 第1页 GD24020315 0 1
单位(子单位)工程名称
分项工程名称
网架结构总拼装
验收部位
总承包施工单位
项目负责人
专业承包施工单位
施工执行的技术标准名 称
及编号
施工质量验收规范的规定
项 次
项目(小拼单元)
1 节点中心偏移
2
焊接球节点与钢管中心的 偏移
允许偏差(mm) 2.0 1.0
表
共2页 第1页
监理(建设) 单位验收记
录
共2页 第2页
年月日 年月日
+10.0
项 次
项目(中拼单元)
允许偏差(mm)
实测值(mm)
单元长
1
度≤20 m，拼
接长度
单元长
2
度＞20 m,拼
接长度
单跨 多跨连续 单跨 多跨连续
±10.0 ±5.0 ±20.0 ±10.0
项 次
项目(钢网架结构安装)
允许偏差(mm)
1 纵向、横向长度
2 支座中心偏移 一
般
项 周边支承网架相 3 邻支座高差(纵
网架验收资料(样本)---精品管理资料
单位（子单位）工程质量控制资料核查记录卷号卷内目录卷号附表一惠建中验—1 钢网架分部(子分部）工程质量验收申请表（房屋建筑工程）附表二穗建中验－2钢网架分部（子分部）工程质量验收记录钢网架分部（子分部附表二附件穗建中验－5 钢网架分部（子分部）工程质量验收记要备注：1、此表一式四份,监督站、建设、施工及档案馆各存一份；2、主体结构分部（子分部）主要指砼结构、钢结构、木结构等受力结构;3、此表为钢网架分部（子分部）工程质量验收记录的附表。
施工组织设计（方案）报审表施工质量技术交底卡施工单位：江苏恒久建设有限公司广州分公司钢网架制作工程报验申请表工程名称:广东理文造纸有限公司干煤棚及转运站网架屋面工程编号:GHZJ07—18(）钢网架制作工程检验批质量验收记录表ＧＢ５０２０５—２００１工程材料／构配件／设备报审表工程名称:广东理文造纸有限公司干煤棚及转运站网架屋面工程 GD2202009□□□材料进场清单施工单位:江苏恒久建设有限公司广州分公司监理单位：广东南方建设监理工程有限公司制表：监理工程师：年月日施工测量放线报验单工程名称：广东理文造纸有限公司干煤棚及转运站网架屋面工程编号：GHZJ07-08（)钢网架安装工程报验申请表工程名称：广东理文造纸有限公司干煤棚及转运站网架屋面工程编号:钢网架安装工程检验批质量验收记录表ＧＢ５０２０５—２００１钢结构吊装记录表钢网架总拼装工程报验申请表工程名称：广东理文造纸有限公司干煤棚及转运站网架屋面工程编号：网架结构总拼装工程检验批质量验收记录表GB 50205—2001 共2页第1页共2页第2页GD2402035□□注：L1为杆件长度，L2为跨度，L3为纵向或横向长度,L4为相邻支座间距: 年月日日日日网架工程挠度测量记录表GB 50205-2001 JGJ/ 8—97GD2301058□□2.测量点按GB50205-2001第12.3.4条规定布置.钢网架涂装工程报验申请表工程名称:广东理文造纸有限公司干煤棚及转运站网架屋面工程编号：钢结构防腐涂料涂装检验批质量验收记录表ＧＢ５０２０５—２００１０１０９０５□□工程材料／构配件／设备报审表工程名称:广东理文造纸有限公司干煤棚及转运站网架工程 GD2202009□□□材料进场清单施工单位：江苏恒久建设有限公司广州分公司监理单位：制表：监理工程师：年月日压型金属板安装工程报验申请表工程名称：广东理文造纸有限公司干煤棚及转运站网架屋面工程编号:压型金属板工程检验批质量验收记录表ＧＢ５０２０５—２００１GD2402032□□工程名称:广东理文造纸有限公司堆场四网架屋面工程施工单位（章）: 制表人：阎华彬监理单位(章）：监理工程师：工程名称：民航快递广州物流中心施工单位(章）：制表人：阎华彬监理单位（章）：监理工程师：质检员年月日质检员年月日质检员年月日质检员年月日分项工程质量检验项目第页质检员年月日工程材料／构配件／设备报审表工程名称：南湖半岛花园小学风雨操场网架屋面工程编号：材料进场清单施工单位: 监理单位：制表：监理工程师：年月日钢网架制作工程报验申请表工程名称:南湖半岛花园小学风雨操场网架屋面工程编号：GHZJ07—18（）。
