arcgis影像校准
实验 ArcGIS影像配准
实验二影像配准
一、实验目的
1、利用影像配准工具（Georeferencing）进行配准。
二、实验内容
1、ArcMap中加载图片。
2、在Layers上点击右键→Properties→Coordinate System里选
对应投影坐标系统。
3、找到Georeferencing Tools，然后用Add control points进行配准。
先点左键，再点右键，在出现的对话框中输入其对应理论坐标。
选择4个（方法为仿射变换）。
要求，残差要小于1.
4、如残差小于1，则在View Link Table 里选择save，保存控制
点文件。
5、在Geoferencing下选择Rectify，生成一幅已经配准好的影像。
6、在ArcGIS中将配准好的影像加进来。
7、在ArcCatalog下定位到相应的文件夹，然后new→Personnal
Geodatabase→Feature Class（其name 为等高线）
8、将等高线也加进来，使用Editor上的Sketch工具进行跟踪。
9、最后Stop Editting,save edits.
思考题：
1、该图片的投影坐标系统是？高程基准是？
2、什么是仿射变换？
3、保存控制点文件的作用？
4、Rectify中自然邻近内插，双线性内插，立方卷积内插的意义？。

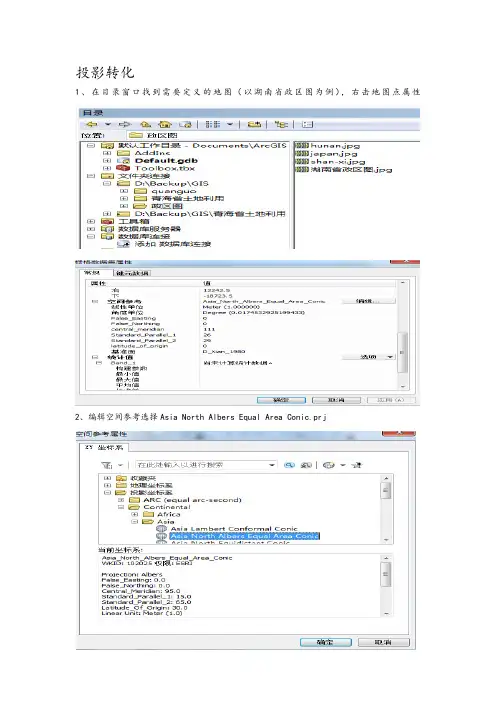

ARCGIS中文版软件投影转换和图像校正操作步骤
ห้องสมุดไป่ตู้ 图像矫正
1、ARCMAP 中打开定义过后的“湖南省政区图”找到经纬线相交的点放大之后，调用选择菜 单---自定义----工具条-----地理配准模块
2、选 择 添 加 控 制 点 工 具 添 加 控 制 控 制 点 输 入 坐 标 {A （ 109E--30N ） B(114E--30) C(114E--25N) D(109E--24N)} 3、在经纬线交点的像原上先左击再右击，选择 Iput DMS of Lon and lat...
投影转化
1、在目录窗口找到需要定义的地图（以湖南省政区图为例） 右击地图点属性 ，
2、编辑空间参考选择 Asia North Albers Equal Area Conic.prj
3、对投影进行右击并修改（中央经线 111、第一条纬度 26、第二条纬度 29) 4、更改地理坐标系（选择 Xian 1980.prj）之后确定
ArcGis影像纠正(地理配准)
关于使用ArcGIS进行影像图的纠正(影像配准）
一、准备工作
1.安装有ArcMAP的电脑；
2.需纠正的影像文件（图片或JPG照片均可）；
3.控制点坐标文件。
4.像控点的设立（像控点：
二、工作步骤
1.首先打开ArcMAP，将数据框及影像文件的坐标系统一为控制点坐标成果的统一坐标系。
2.工具栏空白处右键打开工具栏选项，勾选地理配准，点击三角符号选中需要校正的影像，如下：
3.第一步。
右键点击影像，选择“缩放至图层”然后在影像中找到预先设定好的明显的像控点，可以做个明显的标记、以方便后一步查找。
第二步。
然后点击地理配准中的“添加控制点”，找到上一步中的像控点，这时直接点击影像上像控点的位置、右键单击输入X 和Y，然后输入对应像控点的正确坐标值，重复上述第二步，至少选择四个以上的像控点。
（像控点的选择和布设应根据影像均匀布设）；
第二步骤中，如果已经在ArcGis中导入矢量图形的可以直接点击像控点，然后在点击矢量图形中对应像控点的点，四个以上点就可以了。
4.点击地理配准中的查看链接表，查看四个对应点的各项残差，残差较大的点应选择连接表中的“删除链接”然后进行重新拾取配准。
5.最终残差所有点残差符合要求了点击地理配准中的“校正”，就完成了影像配准了，然后可以在影像中拾取几个明显的地物点与矢量图形中的坐标点核对，检查相差是否符合所需精度，如不符合精度还应重新配准。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
GIS投影转换和图像校正操作步骤
一、投影转换1、在Arcgis Map中打开湖南省政区图2、打开ArcCatalog3、在列表中找到湖南省政区图，选择“属性”右击4、4、在Spatial Reference(空间参考)中打开“edited”，5、单击Select按钮，选择“Projected Coordinate Systems”6、选择“Continental”：7、选择“Asia”8、选择：“Asia North Albers Equal Area Conical.prj”：9、单击Add。
10、单击modify：11、Central Meridian（中央经线）改为111，Standard Parallel_1（第一条标准纬线）改为26，Standard Parallel_2（第二条标准纬线）改为29：12、选择Select→Asia→xian198013、Add→确定→确定→确定二、图像校正1、打开湖南政区图；2、找到图上四个角上经纬线的交点，并建立Excel表格，依次输入个点坐标：3、选择Tools工具→选择Add XY Data：4、打开刚才建立的Excel表格；5、单击Edited：6、单击Import→选择湖南政区图，导入已经定义的投影方式→Add：7、单击Select→Geographic Coordinate Systems→Asia→xian1980→Add8、确定→Ok→确定9、隐藏湖南省政区图，在显示区域右击→选择Full Extend：10、选择identify工具，单击一个点，不断放大点，直到所显示的坐标不再变化为止：11、将各个点的坐标输入到Excel表格对应的点后面：12、选择View→Toolbars→Georeferencing，打开Georeferencing工具栏，去掉Auto Adjust前面的勾；13、放大左上角所选取的点（放大到像原大小），选择Georeferencing中的Add ControlPoints工具，14、在经纬线交点的像原上先左击再右击，选择InputXand Y15、在弹出的对话框中分别在X、Y中输入前面所确定的精确坐标（四个点）：16、选择Georeferencing下拉菜单的Update Display→Rectify如果是9.3/以上版本不需要矫正点的选取，操作如下：1、直接打开地图进行投影定义（具体方法同上）；2、放大左上角经纬线交点（放大到像原大小）【本例为109E，30N】，选择Georeferencing中的Add Control Points工具（见上），3、在经纬线交点的像原上先左击再右击，选择Iput DMS of Lon and lat...4、在对话框中分别输入经纬度；5、选择Georeferencing下拉菜单的Update Display→Rectify。
在ARCGIS中叠加配准卫星影像
在ARCGIS中叠加配准卫星影像在ARCGIS中叠加配准卫星影像第一步工具准备ArcGIS10.2下载地址：BIGEMAP地图下载器：本实例使用ArcMap10.2软件进行影像与矢量数据叠加配准。
首先ArcMap中是可以自动匹配坐标系；例如先导入西安80的矢量数据文件，再加载影像图层就会自动将影像从源坐标系转换到西安80坐标系。
亦可利用BIGEMAP或ArcMap工具手动转换（见第三步）（谷歌地球、天地图（经纬度直投）下载后为WGS84地理坐标系；其他图源为WGS84墨卡托投影坐标系。
）。
第二步影像下载影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google 小水印、免封IP、影像更新更快等特点。
首先在图源列表中选中Google Earth图源，实现与矢量数据准确套合、叠加。
在此通过矩形区域选择下载边界（如图1所示），然后双击下载并选择合适的层级(如图2所示）。
图1选择下载边界第三步坐标系转换（可选）1.BIGEMAP投影变换BIGEMAP提供了投影变换工具，在软件右侧工具列表中(如图3所示）；点击“投影变换”工具弹出影像投影变换对话框(如图4所示）。
图3工具列表图4影像投影变换对话框参数说明：1.源文件：需要转换的源影像图片，支持含投影信息及放射变换参数的影像文件。
2.源坐标系：自动读取源文件的坐标信息。
此例中源坐标系为WGS84。
3.输出文件：选择输出影像图片的文件名，支持输出GeoTiff、BMP、Erdas Imaging。
4.目标坐标系：要转换到的目标坐标系[1]。
此例中需转换到北京54高斯投影3度带117E子午线。
5.重采样算法：重采样算法影响图像转换质量，数量越好相对速度越慢，可根据需要选择。
6.变换参数：目标坐标系与WGS84坐标系之间的转换参数（ToWGS84），若无参数可不勾选“指定变换参数”。
通常项目使用的测量坐标系与WGS84是不同椭球面之间转换，如北京54、西安80、CGCS2000等。

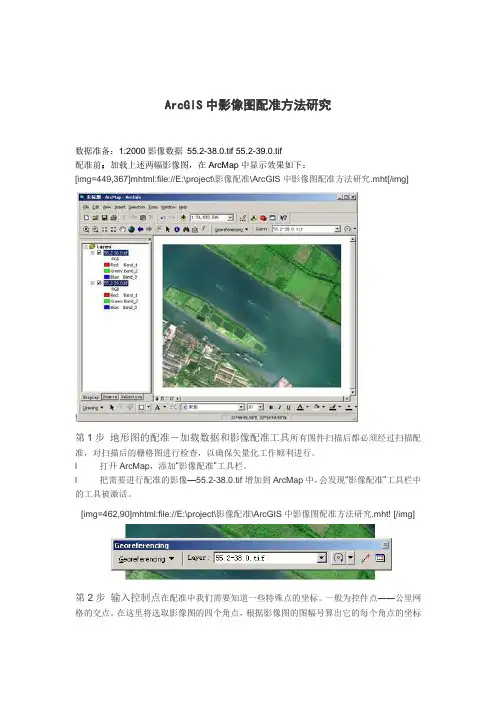

ARCGIS中影像矫正步骤
ArcGIS中影像图配准方法研究数据准备：1:2000影像数据55.2-38.0.tif 55.2-39.0.tif配准前：加载上述两幅影像图，在ArcMap中显示效果如下：[img=449,367]mhtml:file://E:\project\影像配准\ArcGIS中影像图配准方法研究.mht[/img]!第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
l 打开ArcMap，添加“影像配准”工具栏。
l 把需要进行配准的影像—55.2-38.0.tif增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
[img=462,90]mhtml:file://E:\project\影像配准\ArcGIS中影像图配准方法研究.mht! [/img]第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
一般为控件点――公里网格的交点。
在这里将选取影像图的四个角点，根据影像图的图幅号算出它的每个角点的坐标点。
l 在“影像配准”工具栏上，点击“添加控制点”按钮。
[img=512,67]mhtml:file://E:\project\影像配准\ArcGIS中影像图配准方法研究.mht![/img]l 使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：[img=553,176]mhtml:file://E:\project\影像配准\ArcGIS中影像图配准方法研究.mht![/img][img=285,123]mhtml:file://E:\project\影像配准\ArcGIS中影像图配准方法研究.mht![/img]l 用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
[img=521,67]mhtml:file://E:\project\影像配准\ArcGIS中影像图配准方法研究.mht![/img]l 检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
ArcGis对影像进行配准
首先利用ArcCatalog，将TM影像的投影修改成与SPOT影像相同的投影。
（1）打开ArcCatalog，在左边的目录中找到需要修改投影的TM影像（2）右键单击，在弹出的快捷菜单中选择Properties…，弹出Raster Dataset Properties对话框，如下图：（3）在该对话框中找到Spatial Reference项，选择后面的Edit…按钮，弹出Spatial Reference Properties对话框，如下图：（4）在该对话框中选择Import…按钮，找到SPOT影像的存放位置，选择一幅。
这样我们就把SPOT影像的投影信息赋给了TM影像。
（5）单击“应用”，“确定”按钮，完成操作。
在ArcGis中配准遥感影像。
（1）打开Arcmap，加载修改过投影的TM影像和SPOT影像。
（2）打开Georeferencing 工具条，如下图：（3）其中Layer：选项应选择TM影像，即需要配准的影像，（4）为了便于配准，我们将SPOT影像放在TM影像的下面，并将TM影像的透明度进行修改，右键单击TM影像名，在弹出的快捷菜单中选择Properties…，弹出Layer Properties对话框，如下图：（5）在弹出的对话框中，选择Display标签，并将其中的Transparency：该项的值改为50 （6）为了更好的分辨出基准图和需要配准的图，我们还可以讲TM影像的颜色进行修改，方法就是单击TM影像名称下的颜色条进行修改。
（7）接着，就可以利用Georeferencing 工具条上的“Add Control Points”工具，进行控制点的选取。
通常影像的四个角应选择合适的控制点，对于其它的点的选择应遵循均匀分布，特征明显的地方。
（8）选择了20个点左右，点击Georeferencing 工具条上的“View Link Table”工具，弹出Link Table对话框，如下图：（9）在Transformation：选项中选择合适的变换方法，并同时查看所选控制点的误差和Total RMS error，删除那些误差较大的控制点，误差和Total RMS error是越小越好。
ArcGIS影像配准矢量化
地理信息系统实验一地图配准及矢量化实验名称：影像配准及矢量化实验课程：地理信息系统班级： 10级测绘1班学号：姓名：指导教师：实验日期：2013 年5月17日目录一、实验目的 (2)1、利用影像配准工具进行影像数据的地理配准 (3)2、地形图的矢量化（点要素、线要素、多边形要素的数字化） (3)二、实验流程 (3)三、影像匹配 (3)1、加载底图数据和地理配准工具 (3)2、进行地理配准，输入控制点 (5)3、设定数据框的属性 (7)4、矫正并重采样栅格生成新的栅格文件 (8)四、分层矢量化 (10)1、建立要素类 (10)2、对地形图进行矢量化 (12)五、对已矢量化但地图未配准的纠正 (18)1、未添加空间参考的要素图层的空间校准 (19)2、为要素图层添加参考坐标系后再校正 (22)六、实验中遇到的问题 (25)七、实验体会 (25)实验一影像配准及矢量化一、实验目的1、利用影像配准工具进行影像数据的地理配准；2、地形图的矢量化（点要素、线要素、多边形要素的数字化）。
二、实验流程地图扫描加载影像及地理配准工具输入控制点进行配设置数据框属影像矫正并重采样生成新栅格文分层矢量化三、影像匹配1、加载底图数据和地理配准工具（1）添加底图数据。
图1.底图（2）阅读底图的信息。
从图中可获得信息该图于1978年5月调绘，1980年出版，采用的是1954年北京坐标系，3度带，带号为35，1956年黄海高程系，等高距为5米，1974年板式。
图2.底图信息（3）打开ArcMap，点击工具条上的，加载底图。
图3.加载底图图4.加载底图（4）加载地理配准工具。
右击ArcMap右上角空白区域，在弹出的工具加载项中勾选“地理配准”。
图5.加载地理配准工具2、进行地理配准，输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
ArcGIS中影像图配准方法
ArcGIS中影像图配准方法 中影像图配准方法
第2步 输入控制点 步 • 在配准中我们需要知道一些特殊点的坐标。一般为控制点 在配准中我们需要知道一些特殊点的坐标。 ――公里网格的交点。在这里将选取影像图的四个角点， 公里网格的交点。 公里网格的交点 在这里将选取影像图的四个角点， 根据影像图的图幅号算出它的每个角点的坐标点。 根据影像图的图幅号算出它的每个角点的坐标点。 • 在“影像配准”工具栏上，点击“添加控制点”按钮。 影像配准”工具栏上，点击“添加控制点”按钮。
ArcGIS中影像图配准方法 中影像图配准方法
配准前：加载上述两幅影像图， 配准前：加载上述两幅影像图，在ArcMap中显 中显 示效果如下： 示效果如下：
ArcGIS中影像图配准方法 中影像图配准方法
第1步：地形图的配准、加载数据和影像配准工具 步 地形图的配准、 • 所有图件扫描后都必须经过扫描配准，对扫描后的栅格 所有图件扫描后都必须经过扫描配准， 图进行检查，以确保矢量化工作顺利进行。 图进行检查，以确保矢量化工作顺利进行。 • 打开 打开ArcMap，添加“影像配准”工具栏。 ，添加“影像配准”工具栏。 • 把需要进行配准的影像 把需要进行配准的影像55.2-38.0.tif增加到 增加到ArcMap中， 增加到 中 会发现“影像配准”工具栏中的工具被激活。 会发现“影像配准”工具栏中的工具被激活。
第4步 矫正并重采样栅格生成新的栅格文件 步 • 根据上面的方法配准图：55.2-39.0.tif。 根据上面的方法配准图： 。 • 加载重新采样后得到的栅格文件，并将原始的栅格文件从 加载重新采样后得到的栅格文件， 数据框中删除。显示如下： 数据框中删除。显示如下：
返回
ArcGIS中影像图配准方法 中影像图配准方法
用ArcGIS9校准甘肃地图
ArcGIS9下对甘肃地图校准（图片名为Distinct.jpg）所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的校准有很多方法,下面介绍一种常用方法。
1.打开ArcMap，增加Georeferncing工具条。
（view－toolbars－georeferncing）2.把需要进行纠正的影像增加到ArcMap中。
（File－Add data－打开Distinct.jpg－yes）3.在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4.将Georeferncing工具条下Auto Adjust（复选框）不选择。
5.在Georeferncing工具条下，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置。
（X表示经度，Y表示纬度）7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
（若看不到校准后的图片，则Tools—FullExtent）10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存为RectifyDistinct.tif。
（选择Bilinear，保存。
）11.ArcToolbox－Data manage tool－Projections and Transformations－Define Projection（双击）。
12.打开 RectifyDistinct.tif；点击下方的选择按钮，Select－Project－Gauss Kruger－Xian 1980－17带。
13.然后就可以打开ArcView对校准后的图象（RectifyDistinct.tif）进行数字化了。
ArcGIS 空间校正 影像配准
ArcGIS 空间校正影像配准空间校正（spatial adjustment）方法ArcGIS 空间校正（spatial adjustment）是个常用的工具，但许多新手不太明白如何使用它，下面简单说一下它的使用方法。
下图中，青色的是已经有坐标系的要素（基准要素），黄色的是需要校正的要素（被校正要素）。
1、将已经具有坐标系的要素类和需要校正的要素类加进arcmap中，调出spatial adjustment工具条，开始编辑。
2、在spatial adjustment工具条菜单里设置要校正的数据，把要校正的要素类打钩，如下图3、设置校正方法每种校正方法的适用范围和区别可看帮助文件。
仿射变换是最常用的方法，建议新手使用。
4、设置结合环境，以便准确地建立校正连接5、点置换连接工具6、点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是基准要素上的对应点。
用同样的方法建立足够的链接。
理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。
实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。
下图是建立好链接的情形7、点spatial adjustment工具条菜单下的adjust当你熟悉整个过程后，可以试试其他几种变换（相似、投影、橡皮拉伸等）。
上面的方法是将一个没有坐标系的要素类校正到一个有坐标系的要素类，简单说是图对图校正。
如果只有一个没有坐标系的要素类，但知道它上面关键点的真实坐标，上面的4、5、6步用下面方法代替：4、读出原图上关键点的屏幕坐标，找到和它对应的真实坐标5、建立连接链接文件，格式为文本文件，第一列是关键点的屏幕x坐标，第二列是关键点的屏幕y坐标，第三列是关键点真实的x坐标，第四列是关键点真实的y坐标，中间用空格分开，每个关键点一行。
如下图所示6、在spatial adjustment菜单中打开链接文件，选刚才建立好的链接文件其它步骤与前面的相同。
arcgis影像地理配准步骤
arcgis影像地理配准步骤地理配准是将不同源的地理数据进行对齐，使其在同一坐标系下进行分析和比较的过程。
在ArcGIS软件中，影像地理配准是一项重要的功能，可以将不同时间、不同分辨率、不同传感器获取的影像数据进行对齐，以便进行更精确的地理分析。
下面将介绍ArcGIS影像地理配准的步骤。
第一步：准备工作在进行影像地理配准之前，需要准备好待配准的影像数据和参考影像数据。
待配准的影像数据可以是来自不同时间、不同分辨率、不同传感器的影像，而参考影像数据则是已经准确地配准好的影像数据。
此外，还需要确定待配准影像和参考影像的坐标系，确保它们在同一坐标系下进行配准。
第二步：打开ArcGIS软件在准备好待配准的影像数据和参考影像数据后，打开ArcGIS软件。
在ArcGIS软件中，影像地理配准是通过“地理处理工具”来实现的。
第三步：选择待配准影像在ArcGIS软件中，选择“地理处理工具”菜单下的“数据管理工具”，然后选择“影像处理”下的“影像配准”工具。
在弹出的对话框中，选择待配准的影像数据。
第四步：选择参考影像在选择待配准影像后，继续在对话框中选择参考影像。
参考影像是已经准确地配准好的影像数据，可以是来自同一区域的高分辨率影像或者是地理坐标系已知的影像。
第五步：设置配准参数在选择参考影像后，需要设置配准参数。
配准参数包括平移、旋转、缩放和扭曲等，可以根据实际情况进行调整。
在设置配准参数时，可以使用自动配准功能，也可以手动调整参数。
第六步：运行配准工具在设置好配准参数后，点击“运行”按钮，开始进行影像地理配准。
ArcGIS软件会根据设置的参数，对待配准影像进行变换，使其与参考影像对齐。
第七步：查看配准结果在配准完成后，可以查看配准结果。
可以通过叠加待配准影像和参考影像，对比两者的差异。
如果配准结果不理想，可以重新设置参数，再次运行配准工具。
第八步：保存配准结果在查看配准结果后，如果满意配准效果，可以将配准结果保存为新的影像数据。
ArcGIS影像配准方案
ArcGIS影像配准方案影像配准是RSer们总要面对的问题，它是进行影像预处理关键的一步。
如同专业图像处理软件，ArcGIS为大家准备了影像配准工具。
而且必须强调的是，除了传统的人工选择控制点进行影像配准之外，ArcGIS 10.1提供了自动配准工具。
下面还是还看具体操作吧！图1是影像配准工具条，下面围绕两种方式的影像配准对工具条进行说明。
一、人工选择控制点1）加载参考影像与待校准影像2）通过 Add ControlPoints添加控制点。
这里提供了三种配准模型，分别是1st OrderPolynomial，2st Order Polynomial，3st Order Polynomial。
根据控制点个数计算公式，（n+1）（n+2）/2，不同的控制点个数，启用不同的配准模型。
3）控制点选择结束，可以通过两种方式保存影像。
一是通过“Updata Georeferencing”，另一种方式是Rectify。
前者直接将待配准的影像进行保存，后者通过另存的方式保存配准结果。
4）对于选择的控制点，可以通过 View Link Table窗口进行保存，这样方便再次调用。
对于需要批量处理的影像，也可直接调用已有控制点进行配准。
二、自动配准（Auto Registration）ArcGIS 10.1推出了自动配准工具，可以一键实现影像的自动配准。
为了让影像匹配精度高，两景影像最好具有相似性：地理位置，采集时间，影像定位，影像比例以及波段组合等等。
1）如果偏差太大，可先通过工具手动进行调整。
2）使用工具自动生成控制点3）可以根据需要对控制点进行增删改查，最终得到配准结果。
在ArcGIS下进行数字化
图1
步骤：
• 3.在校正中我们需要知道一些特殊点的坐标。 通过读图，我们知道坐标的点就是公里网格的交 点，我们可以从图中均匀的取几个点（控制点越 多越好，但在实际工作中应按精度要求来确定控 制点数量）。一般在实际中，这些点应该能够均 匀分布。 4.首先将Georeferncing工具条的 Georeferncing菜单下Auto Adjust不选择。（图 2）
步骤：
• 10、启动ArcCalolog。进入所要保存图层的文件夹， 在空白处右击，如下图进行选择。
步骤：
• 11、新建图层，并命名。点击 “确定”。
一个图层建好，建其他图层步骤类似。
实验中所要建立的图层如下：
名称
地名 等高线 交通线
要素类型
point polyline polyline
• 12、添加图层到ArcMap视图中。
步骤如下：
• 一、影像校准 所有图件扫描后都必须经过扫描纠正，对扫 描后的栅格图进行检查，以确保矢量化工 作顺利进行。
对影像的校准有很多方法,下面介绍一种常 用方法：
步骤：
1.打开ArcMap，增加Georeferncing工具 条。
2.把需要进行纠正的影像增加到 ArcMap中，会发现Georeferncing工具条中 的工具被激活。
8.增加所有控制点后，在Georeferencing菜单下，点击 Update Display。（图5）
9.更新后，就变成真实的坐标。（图6）
图3
图4
图5
图6
真实的坐标
• 后面我们的数字化工作是对这个校准后的影 像进行操作的。 通过上面的操作我们的数据已经完成了配准 工作，我们将使用这些配准后的影像进行分层矢 量化。
ArcGIS中的正射校正方法
ArcGIS中的正射校正方法遥感影像在获取的过程中，受到传感器系统误差、传感器平台姿态不稳定性及地表地形起伏引起的比例尺变化等因素的影响，而发生几何变形。
为了消除以上几何变形带来的图像误差，必须进行正射校正。
所谓正射校正就是在考虑位置、高程和传感器信息的前提下对图像进行拉伸，以使其符合地图的空间准确性的过程。
随着ArcGIS遥感影像处理功能的日益强大，遥感影像的正射校正操作在ArcGIS中也可轻松实现。
下面介绍四种基于ArcGIS软件的正射校正方法。
1修改图层属性(1)在内容列表窗口（T able of Contents）中，选中要进行正射校正的图层，单击右键，选择图层属性。
(2)在图层属性对话框中，选择display选项卡，在正射校正内容窗口（Orthorectification）中选择，进行正射校正的DEM数据。
若不采用DEM数据，亦可选择Constant elevation，指定平均高程值进行校正。
(3)若想要正射校正过程假设地球是大地水准面，则勾选大地水准面参数（Geoid）选框。
2影像分析窗口(1)在影像分析窗口中，选中待校正影像和DEM数据。
(2)单击影像分析窗口中处理部分中的正射校正按钮，在数据列表部分生成正射校正后的临时影像数据。
(3)若想保存永久正射校正数据，单击窗口中的导出按钮。
3创建正射校正的栅格数据集工具(1)打开ArcToolbox>Data Management Tools>Raster>Raster Processing>Create OrthoCorrected Raster Dataset工具。
(2)在Input Raster中选择待进行正射校正的影像数据。
Out Raster Dataset中设置校正后数据输出路径。
(3)在正射校正类型（Orthorectification Type）中选择进行正射校正的方式，①采用常量高程值，即指定平均高程；②采用DEM。
Arcgis中如何进行影像校准
影像校准
对影像的校准有很多方法,下面介绍一种常用方法。
1．打开ArcMap，增加Georeferncing工具条。
2．把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3．在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4．首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。
5．在Georeferncing工具条上，点击Add Control Point按钮。
6．使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：
7．用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8．增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9．更新后，就变成真实的坐标。
10．在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
后面我们的数字化工作是对这个校准后的影像进行操作。
ARCGIS之影像校正-34页文档资料
影像分类目录1. 什么是影像分类？ (2)2. 影像分类基本词汇 (6)3. 使用ArcGIS Spatial Analyst extension进行影像分类 (7)4. “影像分类”工具条 (12)4.1 影像分类工具条概述 (12)4.2 训练样本管理器 (14)4.3 训练样本绘图工具 (15)4.4 训练样本评估工具 (15)4.5 交互式监督分类工具 (18)5. 执行监督分类 (19)5.1 添加“影像分类”工具条 (19)5.2 为分类添加多波段影像 (19)5.3 为分类创建波段子集 (20)5.4 创建训练样本 (20)5.5 评估训练样本 (22)5.6 管理训练样本 (24)5.7 执行交互式监督分类工具 (25)5.8 创建特征文件 (26)5.9 执行最大似然法分类工具 (27)6. 执行非监督分类 (28)6.1 执行Iso 聚类非监督分类工具 (28)7. 分类后处理 (28)7.1 处理分类后的输出 (28)7.2 滤波分类后的输出 (29)7.3 对类边界进行平滑处理并使分类后输出按类聚合 (30)7.4 通过移除小孤立区域来概化分类后的输出 (31)1. 什么是影像分类？影像分类是从多波段栅格影像中提取信息类的任务。
基于影像分类生成的栅格可用于创建专题地图。
根据分析人员与计算机在分类过程中的交互情况，将有两种类型的分类：监督分类和非监督分类。
在ArcGIS Spatial Analyst extension中，多元分析工具集提供了一整套用于执行监督分类和非监督分类的工具（请参阅多元分析工具集概述）。
分类过程是一个多步骤的工作流，因此，影像分类工具条的开发正是为了提供一个使用各工具执行分类的集成环境。
此工具条不仅有助于执行非监督分类和监督分类工作流，还包含一系列用于分析输入数据、创建训练样本和特征文件以及确定训练样本和特征文件的质量的附加功能。
建议通过影像分类工具条执行分类和多元分析。
[整理]ARCGIS之影像校正.
![[整理]ARCGIS之影像校正.](https://img.taocdn.com/s3/m/466d02142f60ddccda38a071.png)
影像分类目录1. 什么是影像分类？ (2)2. 影像分类基本词汇 (6)3. 使用ArcGIS Spatial Analyst extension进行影像分类 (7)4. “影像分类”工具条 (12)4.1 影像分类工具条概述 (12)4.2 训练样本管理器 (14)4.3 训练样本绘图工具 (15)4.4 训练样本评估工具 (15)4.5 交互式监督分类工具 (18)5. 执行监督分类 (19)5.1 添加“影像分类”工具条 (19)5.2 为分类添加多波段影像 (19)5.3 为分类创建波段子集 (20)5.4 创建训练样本 (21)5.5 评估训练样本 (23)5.6 管理训练样本 (25)5.7 执行交互式监督分类工具 (26)5.8 创建特征文件 (27)5.9 执行最大似然法分类工具 (28)6. 执行非监督分类 (29)6.1 执行Iso 聚类非监督分类工具 (29)7. 分类后处理 (29)7.1 处理分类后的输出 (29)7.2 滤波分类后的输出 (30)7.3 对类边界进行平滑处理并使分类后输出按类聚合 (31)7.4 通过移除小孤立区域来概化分类后的输出 (32)1. 什么是影像分类？影像分类是从多波段栅格影像中提取信息类的任务。
基于影像分类生成的栅格可用于创建专题地图。
根据分析人员与计算机在分类过程中的交互情况，将有两种类型的分类：监督分类和非监督分类。
在ArcGIS Spatial Analyst extension中，多元分析工具集提供了一整套用于执行监督分类和非监督分类的工具（请参阅多元分析工具集概述）。
分类过程是一个多步骤的工作流，因此，影像分类工具条的开发正是为了提供一个使用各工具执行分类的集成环境。
此工具条不仅有助于执行非监督分类和监督分类工作流，还包含一系列用于分析输入数据、创建训练样本和特征文件以及确定训练样本和特征文件的质量的附加功能。
建议通过影像分类工具条执行分类和多元分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．影像校准
所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的校准有很多方法,下面介绍一种常用方法。
1．打开ArcMap，增加Georeferncing工具条。
2．把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3．在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4．首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。
5．在Georeferncing工具条上，点击Add Control Point按钮。
6．使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：
7．用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8．增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9．更新后，就变成真实的坐标。
10．在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
后面我们的数字化工作是对这个校准后的影像进行操作的。
