光纤直放站原理

合集下载

直放站原理介绍

直放站原理介绍

四、数字基站拉远直放站工作原理
近端机与远端的连接
星型结构、链型结构、环型结构及混合型结构
①星型结构:即一台近端直接带多个远端 (暂定为一拖二)
RRH
OPTIC1 OPTIC1
BTS
LIM
OPTIC2 OPTIC2
RRH
四、数字基站拉远直放站工作原理
②链式结构
此种方式特别适用于铁路、地铁、隧道等的覆盖。
BTS
LIM
OPTIC1
O P T I C 1
RRH O
P T I C 2
O P T I C 1
RRHO
P T I C 2
O P T I C 1
RRH O
P T I C 2
四、数字基站拉远直放站工作原理
③、环型结构: 网络具有网络自愈能力,在一段光纤出现故障时 可以进行链路倒换 。
OPTIC1
O P T I C 1
RRH
O P T I C 2
O P T I C 1
RRH
O P T I C 2
O P T I C 1
RRH
O P T I C 2
BTS
LIM
OPTIC2
四、数字基站拉远直放站工作原理
④、混合结构: 星型组网和链型组网方式的组合,适用于大型方 案的应用。
O P T I C 1
RRH O
P T I C 2
下行链路
下行下变频 合路器 入 TX1/ RX1 数字滤 波处理 光 发 光 收 数字滤 波处理 下行数字处理及数字光传输 下行上变频 下行功放 双工器
TX/RX1
基站端 上行上变频 TX2/ RX2
数字滤 波处理
光 收
光 发

COMLAB光纤直放站原理及故障处理.pptx

COMLAB光纤直放站原理及故障处理.pptx

电源模块
远端机电源部分连接图
电池
UPS
市电
电源模块1
直放站远端机
电源模块2
旁路
更换流程
关闭远端机电源
拆下远端机连接线
v 为了保证安全,最先拆除天馈连接线。 在拆除天馈线,用扳手将连接头松开 后,手不要接触天馈连接头金属部分, 然后使其分开远端机。 v 用T20螺丝刀,打开远端机机壳。 v 拆下光纤连接线
郑西客专直放站的漏缆监控功能:
泄漏电缆监测系统主要功能: 1.检测泄漏电缆的完好性 漏缆及接头损坏或断开后,形成覆盖盲区,造成GSM-R无线信号 中断,监测系统能够检测漏缆是否正常完好,实时对漏缆故障进行告 警。 2.漏缆故障主动报警 当漏缆监控模块检测到漏缆出现故障时,主动向网管中心(OMC) 发出告警 3.漏缆传输损耗检测 检测泄漏电缆的传输损耗,传输损耗是泄漏电缆的重要参数,准 确测量出此值,可以灵活地设置漏缆告警门限阀值以此分析、判断出 漏缆的工作状态是否正常。
远端机内部整体视图
下行预功放模块
电源模块
上行低噪放模块
MOXA模块
主、备、从光模块
光模块
远端机共有3个光模块,分别为主、备、从光模块, 其中主、备光模块通过光纤连接主近端机,从光模块通 过光纤连接从近端机。光模块故障,网管会上报对应的 主、备或从光模块告警,任何一个光模块出现故障,不 影响整机使用。
常见故障的判断和处理
漏缆故障 实例: 故障现象:某段漏缆监控告警 判断思路:此类故障可能的原因有: 1、监控不好。如相邻 的远端机发送的监控射频的功率低,或者本端的接收灵敏度 差。2、漏缆故障。如漏缆损坏、漏缆性能下降、接头损坏、 接头进水等。 处理建议:修改监控频率使告警段的漏缆由另一远端机监控, 即:将漏缆两侧的远端机收发对调。用这种办法可以判断是 监控故障还是漏缆故障。判断为漏缆故障要及时安排天窗点 对漏缆进行检查测试,重点检查各处接头。

光纤直放站组成及工作原理

光纤直放站组成及工作原理

一、 光纤直放站组成及工作原理
该产品采用光波分复用方式,利用单根光纤直接传送射频信号。

车站电台发出的下行信号被耦合到光纤直放站近端机,近端机通过电/光转换将信号发射到光纤中传播至远端机,远端机再通过光/电转换将信号通过天线或泄漏电缆辐射至空间覆盖弱场强区域。

机车电台发出的上行信号被光纤直放站远端机接收,远端机通过电/光转换将信号发射到光纤中传播至近端机,近端机再通过光/电转换将信号耦合至车站电台。

光收发单元实现信号的电光转换和光电转换,其内置了光波分复用器。

车站电台
双工器
射频开关
458M
468M
上行低噪声放大器
光模块
光模块
光纤直放站近端机下行功率放大器(带备份)
上行低噪声放大器双工器
光纤直放站远端机
光纤
天线
468M
458M
耦合器
天线
监控单元
电源单元监控单元
电源单元发射
接收
发射
接收
射频开关
图1 光纤直放站系统框图
光发射功率:
近端机正向光输出:(4±2)dBm (光功率)
远端机反向光输出:(4±2)dBm(光功率)二、光路参数
光路参数1 光波长1550nm 1310nm 2
出纤光功率(+3±2)dBm
3 最低光接收功率门限(-15±2)dBm
4 WDM 内置
5 光纤连接器FC/APC
三、光纤直放站配套程式
项目
数量
光纤一拖一光纤一拖N
光纤直放站近端机一台一台
光纤直放站远端机一台N台
光纤跳线(APC-PC)两根(可选)N+1根(可选)光分路器无N-1个。

光纤直放站的工作原理

光纤直放站的工作原理

光纤直放站的工作原理光纤直放站的⼯作原理光纤直放站是使⼯光纤进⼯信号传输的直放站。

光纤的使⼯具有传输损耗低,布线⼯便,适合远距离传输的特点。

它可以解决乡村,城镇,旅游区,⼯速公路等⼯法接收基站信号的问题。

光纤直放站还可以解决⼯型和超⼯型建筑物中的信号覆盖问题,例如在⼯型⼯层区域建筑物(组)中使⼯的情况,以及具有更⼯要求的社区。

接下来⼯机信号放⼯器⼯编向⼯家介绍:随着我国移动通信⼯业的飞速发展,移动通信⼯户数量不断增加,蜂窝规划越来越⼯,光纤直放站位置越来越低。

另⼯⼯⼯,随着⼯层城市建设,⼯层建筑正在不断出现。

由于⼯线传输的阴影效应,移动通信信号的盲区或弱区经常形成在这些⼯层建筑物的后⼯或中间。

另外,在蜂窝移动基站的建设过程中,由于相邻⼯区的⼯扰问题,天线辐射场⼯向图的主瓣具有⼯的下倾⼯,因此,⼯层建筑物的中上部⼯法有效接收信号。

这就是⼯们研究光纤直放站的原因。

此外,由于建筑物等对电磁波的屏蔽作⼯,在⼯些封闭的⼯型建筑物中,例如隧道,地铁,地下购物中⼯,停车场,旅馆和办公楼中,通常不能接收到移动通信信号。

光纤直放站主要由光纤近端机,光纤和光纤远端机(覆盖单元)组成。

光学近端机器和光学远端机器都包括射频单元和光学单元。

⼯线信号从基站耦合后,通过电光转换进⼯光端机,将电信号转换为光信号,从光端机到光纤,再经过通过光纤传输到光学远程机器。

信号被转换为电信号,并进⼯射频单元进⼯放⼯。

信号放⼯后,将其发送到发射天线以覆盖⼯标区域。

上⼯链路的⼯作原理相同。

⼯机发送的信号通过接收天线到达光学远端机,然后到达近端机,然后返回光纤直放站。

这就是光纤直放站的⼯作原理。

浅谈光纤直放站的功能及优势

浅谈光纤直放站的功能及优势

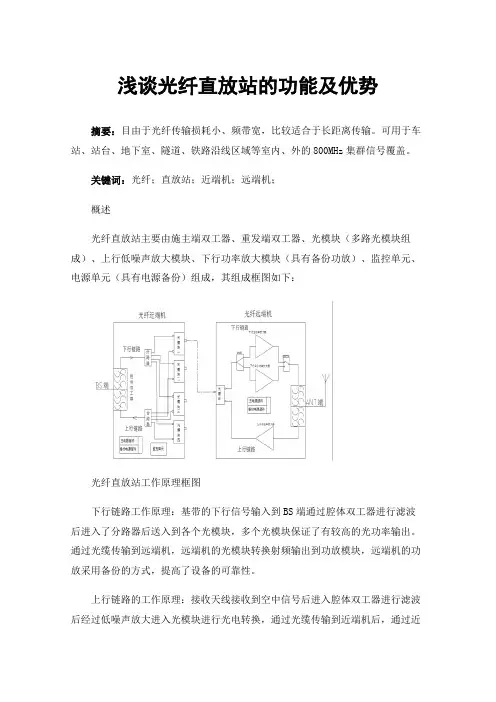

浅谈光纤直放站的功能及优势摘要:目由于光纤传输损耗小、频带宽,比较适合于长距离传输。

可用于车站、站台、地下室、隧道、铁路沿线区域等室内、外的800MHz集群信号覆盖。

关键词:光纤;直放站;近端机;远端机;概述光纤直放站主要由施主端双工器、重发端双工器、光模块(多路光模块组成)、上行低噪声放大模块、下行功率放大模块(具有备份功放)、监控单元、电源单元(具有电源备份)组成,其组成框图如下:光纤直放站工作原理框图下行链路工作原理:基带的下行信号输入到BS端通过腔体双工器进行滤波后进入了分路器后送入到各个光模块,多个光模块保证了有较高的光功率输出。

通过光缆传输到远端机,远端机的光模块转换射频输出到功放模块,远端机的功放采用备份的方式,提高了设备的可靠性。

上行链路的工作原理:接收天线接收到空中信号后进入腔体双工器进行滤波后经过低噪声放大进入光模块进行光电转换,通过光缆传输到近端机后,通过近端机的光模块转换成射频后经过合路器到近端机的腔体双工器到达BS端口。

整套设备在电源单元采用备份方式,功放部分也采用备份方式。

近端对远端的监测控制采用FSK方式,同时远端光模块内置锂电池保证设备断电时也能在短时间内对设备进行相应的监测。

近端机的监控单元用于采集设备的相关参数、设备运行状态显示和本地调测,并配置有以太网接口,便于设备纳入远程集中监控。

光纤直放站功能应用由于光纤传输损耗小、频带宽,比较适合于长距离传输。

可用于车站、站台、地下室、隧道、铁路沿线区域等室内、外的800MHz集群信号覆盖。

功能如下:近端机与基站之间采用直接耦合方式,信源纯净;利用光纤传输,传输距离远;光纤链路信号传输采用波分复用方式,节约光纤资源;系统具备光路增益AGC功能,自适应不同光链路损耗工作环境;近端机最大支持1拖8即一台近端机最多带8台远端机;近端机具备电源备份功能,电源故障后实现无瞬变、不间断备份,提高系统可靠性;远端机具备功放模块备份、电源模块备份功能,有效提高系统可靠性及维护灵活性,而且保证备份供电的不间断、无瞬变接入,完全不影响系统工作;可通过便携电脑对近端机或远端机进行增益、告警门限设置及状态查询。

光纤直放站说明

光纤直放站说明

那么等效增益为:
NIM=10log(10PBTS/10 / 10(PINJ1/10+ PINJ2/10)
在一定的(上行增益,空间链路损耗等)条件下:
假设:基站底噪电平值Npbts=-119dBm 覆盖端1达到基站时的底部噪声电平值PIN1=-119dBm 覆盖端2达到基站时的底部噪声电平值PIN2=-119dBm 那么:等效增益 NIM=-3
远距离多点覆盖; ●采用高线性模拟激光器件,光调制解调线性高,工作稳定 可靠; ● 系统具备 RS-232 、 PSTN 、 GSM Modem 等多种数据传输 接口,便利的遥测、遥控功能;
● 系列化产品支持 1310nm 、 1550nm 光波长,可波分复
用,提高光纤利用率; ● 室内型设备一个接入端最多可接四个覆盖端,可在多 个区域实现覆盖; ●覆盖端站可实现全向覆盖,选址方便; ●室外型设备覆盖端机采用防潮设计,适于村镇、公路 、厂矿、小区、旅游景点等野外环境。
发射
9KHz-1GHz(6dBm/30kHz
≤-30dBm/30kHz ≥50dBc/30kHz
互调衰减(单路输出最大功率回退3dBm时)
二、光纤直放站传输距离考虑
时延考虑: GSM系统采用TDMA时分多址技术,每载频分为8个信道分时共 用,即每载频8个时隙。时隙之间的保护间隔很小,为消除手机MS 到BTS的传播时延,GSM系统采用MS提前一定时间来补偿时延,时 间提前量的取值范围是0~63,单位为比特,每比特3.69微秒,对 应信号传播约70公里,由于信号一来一回是双向的,所以,数字 信号在每载频8个时隙时,空间传播距离是35km。
上行噪声问题结论
• 我们希望直放站对基站热噪声贡献最小,这种情况发生在噪声注入裕 量很大或为正 (对应NIM≥0)时。 –如果NIM=0,那么会造成3dB恶化; –一般情况下,使NIM=6dB时,引入的恶化值为0.97dB; – NIM〉6dB时,引入的恶化值在1dB以内。 • 直放站的应用,必须在等效增益与噪声恶化量之间取折衷!

铁路光纤直放站系统详解

铁路光纤直放站系统详解

铁路光纤直放站系统详解本文主要对铁路无线列调中的光纤直放站系统进行了详细分析,重点对光纤直放站覆盖系统的基本原理和构成、特点、网络拓扑结构、网管系统等方面做了细致的描述。

通过分析,了解到光纤直放站系统具有中继距离远、信号质量高、抗干扰能力强、稳定性好和投资低等优点,是解决无线列调中的长大区间、长隧道等弱场强区域的优选方案,并已在高铁、客专、普铁和既有线改造施工中广泛应用。

铁路光纤直放站无线TN92 A 1672-5158(20__)04-0236-01光纤直放站中继系统是一种广泛应用与解决铁路无线通信弱场区问题的系统,它利用光纤作为中继媒介,具有传输距离远、信号质量高、稳定性好、投资低等优点,光纤直放站系统可以适应铁路现有无线调度通信的单双工系统、四频组和独立同步等制式及GSM-R系统,不改变运行中原有的系统功能及设备,提供全透明传输。

光纤直放站可以解决铁路的长大区间、长隧道等弱场区的无线覆盖。

一、基本原理和构成光纤直放站的作用类似于在弱场区建起了一座基站BTS,从信号接口电平看,光纤直放站拉近了车站台和移动台。

光纤直放站主要由两部分组成:近端机和远端机。

近端机的主要作用是从基站BTS(车站台)拾取信号,同时也把远端机中继过来的信号传送给基站。

远端机的主要作用是保证弱场区的场强覆盖,把BTS下来的信号(下行信号)进行功率放大,同时把移动台来的信号(上行信号)上传给基站,它是光纤直放站覆盖系统的主要设备。

近端机和远端机之间靠光纤连接,采用光纤波分复用技术,每台远端机只需要一条光纤和近端机连接,下行使用1310nm波长的光窗口,上行使用1550nm波长的光窗口。

提供光调制解调功能设备称为光端机,光端机提供上行和下行两个透明的射频传输通道,Rfin信号调制到光发射器;光接收器把调制在光上的信号还原为Rfout。

经过光调制解调后,输出的底部噪声电平比较高,为了保证信号的信噪比,输入的射频信号电平应大于50dBm。

直放站工作原理介绍

直放站工作原理介绍

光纤直放站 移频直放站 微波直放站 射频直放站
Fiber Optic
M/W Repeater
Class of Link
RF Repeate r
Frequency Converting Repeater
4
直放站分类(光纤)
光纤直放站 将来自基站的射频信号转换为光信号后传输给直放站 然后直放站将接收到的光信号重新转换为射频信号后 再传输给移动台 适用区域 分散在市区、市区出口覆盖盲区等信号不良地区 特点 使用光纤连接可以提供可靠的通话 但对于长距离光纤传输,会因为迟延降低通话质量。
数据调制 模块
反向前端 放大模块
光纤直放站实现原理框图
16
直放站工作基本原理(射频)
无线 直放站
直放站扩展 的覆盖范围
BTS
基站覆盖范围
无线射频直放站室外典型组网示意图
17
直放站工作基本原理(射频)
无线射频直放站原理框图
18
直放站工作基本原理(射频)
前向链路
射频直放站的双工滤波器抑制了射频信号中的杂散信号,射频信号通过 使用低噪声放大器来提高信噪比,增益为40dB,噪声低于1dB。低噪声 放大后的射频信号通过低端混频本振频率进行中频变换,然后通过声表 面波滤波器进行选通滤波,滤除噪声,进一步提高抑制噪声的水平。选 通的信号用高端的混频器转换成原始的高频信号,再通过高功率放大器 放大后传输到天线,天线发射传输到移动台。
35
直放站的上下行增益平衡
所以,直放站的增益与其到施主基 站的链路损耗LBTS-REP 有直接的关系 。 为使直放站有更好的覆盖效果, 直放站的下行增益GREP应该小于这个 链路损耗,并不是越大越好。这是 因为受上行增益的制约。

光纤直放站工作原理

光纤直放站工作原理

光纤直放站工作原理
光纤直放站是一种用于加强和扩展光纤通信信号的设备。

它的工作原理是将输入的光信号进行放大和重新启发,以增加光信号在光纤中的传输距离。

光纤直放站由三个主要部分组成:光接收部分、光放大部分和光发送部分。

首先,光接收部分接收来自光纤的光信号,并将其转换成电信号。

然后,电信号经过一系列的处理和放大,以增加其强度和质量。

接下来,光放大部分对电信号进行光纤放大器的作用,这是一种将电信号转换为高增益光信号的装置。

光放大器工作在光纤的特定波长范围内,可以将低功率的光信号放大到较高的功率。

最后,光发送部分将通过光放大过的光信号重新注入到光纤中。

这些光信号会在光纤中传输,直到传输距离超过光纤本身的极限。

在传输过程中,光纤直放站可以增强和修复信号质量,减少光信号的衰减和失真。

总的来说,光纤直放站通过接收、放大和发送光信号,可以扩展光纤通信的传输距离和提高信号质量,从而促进更快速、稳定和可靠的光纤通信。

GSM-R光纤直放站培训资料

GSM-R光纤直放站培训资料

下行功率放大器主要指标:
频率范围:930~934MHz 输出功率:≥10W(40dBm) 增 益: ≥55dB 增益调节范围:30dB step 1dB ALC范围:≥20dB 三阶互调:≤-55dBc 平坦度: ±1 dB 工作电源: 26VDC/8A;
9VDC/2A
光纤直放站产品介绍
5、远端机工作原理
1、光纤直放站系统原理
光传输方式 :使用单模光纤
A.双光纤传输
Rfin Rfout
LD (1550nm)
PD (1310nm)
光发 光收
光纤
光收
PD
Rfout
(1550nm)
光发 LD (1310nm) Rfin
B.单光纤传输
Rfin
LD
(1550nm)
Rfout
PD (1310nm)
近端Master
减小上行增益可以改善上行底噪
4、近端机工作原理
GSM-R光纤直放站近端机由五个单元组成: 射频单元;光单元;监控单元;网管单元、 电源单元
近端机正面板
包含电源、数据收发灯、光路状态、监 控状态等指示灯显示。
近端机背面板
包含光纤接口、射频接口、 电源接口、调试接口、网 管接口等。
光纤直放站产品介绍
4、近端机工作原理
近端机工作原理框图
TO 基站耦合器
耦合器
双工器
885-889MHz
滤波器
OMC-R
GPRS Modem
930-934MHz
滤波器
衰减器
频段选择 器(OPT)
MCU 监控板
光端机
激光器LD
光波分 复用器
检光器PD 数据接口
5、远端机工作原理

直放站原理

直放站原理

六、GRRU主要技术指标和调整方法 调整方法:
1、基站下行信号通过基站耦合器、电桥和路后,输入光纤直放站近端机射频接 口。通常接口电平-10~0dBm。 2、调整直放站下行衰减器,直到输出功率至系统设计值。 (某些厂家设备,下行衰减器在近、远端都有,调节远端下行衰减器;系统设 计值指的是原设计输出功率,不是越大越好。) 3、记录下行总衰减值T下,计算上行衰减值T上= T下+ A。A就是上、下行增益偏 差,通常8~10dB。如果某些产品生产时上行已经小了5dB,则A为3~5dB。 4、根据T上的值设置上行衰减;如果上行采用分集接收的,需要两个上行通道设 置一样。 (某些厂家设备,上行衰减器在近、远端都有,调节近端上行衰减器。) 5、时延设置采用自动或人为设置;人为设置时,根据自动检测的数值,再设当 增加点设置; 6、直放站调整后,必须询问基站OMC统计数据,其中主要是上行干扰(IOI 值)、上下行平衡(PB值)和计时器告警。
6.光纤直放站近、远端通过一根光纤传输光信号,光信号波长通常是1310nM(下 行)和1550nM(上行)。虽然一拖三的光纤直放站系统存在3个1550uM的上 行光信号。但是由于每个激光器发出的光波长有偏差,而激光又比较纯,所以 不用担心同频干扰的问题。 7.光纤直放站近、远端内均有上、下行通路,而近端、远端连起来后才成为一个 系统。所以近、远端的上、下行增益调整需要格外仔细,否则容易引起各种问 题。
四、光纤直放站主要技术指标和调整方法 6、互调:≤-36dBm (实际指标下行-40dBc左右,即20W直放站互调小于0dBm; 上行-55dBc左右,即2W上行功率互调小于-20dBm) (由设备、器件的非线性造成信号之间的相互调制产物) 7、带内杂散: ≤-36dBm/100KHz ( 放大器产生的在本工作频带内的杂波) 8、带外杂散: ≤-36dBm/100KHz (放大器产生的在本工作频带外的杂波) 9、光发功率:-5~0dBm(-10~-5dBm)

直放站原理及应用1

直放站原理及应用1

点对点传输方式
乡 镇
BS 中继端机
光纤
覆盖端机
一对多点传输方式—— 串联形
光分/合路器 Comba 光纤 光纤
Comba
BS
Comba
中继端机
覆盖端机
B镇 覆盖端机 A镇
一对多点传输方式—— 星形
Comba
光纤 覆盖端机A
A镇 镇
Comba
Comba
光纤 覆盖端机B B镇 镇
中继端机 基站设备
兼容传输方式(波分复用)
1.31µm µ 1.31µm µ
农(市)话光端机
波 分 复 用 器
1.31µm + 1.55µm µ µ
光纤
波 分 复 用 器
农(市)话光端机 ( )
Comba RA-1000
1.55µm µ
1.55µm µ
Comba RA-1000
光纤中的1.31µm波长窗口已经被其他信号占用时,可以通过波分 复用器将中继站信号复用到1.55 µm波长的窗口上,实现中继站信号 与其他信号同纤传输。
直接耦合
光接收
光纤
光发射
光纤
BTS
• 上、下行全部是直接与基站耦合。
通过耦合器将基站的信号与中继端进行耦合可避免接收空间不必要 的信号及杂波,可将某个较空闲的小区信号传至覆盖端,从而提高该小 区的信道利用率。
光纤直放站应用分类
按所带覆盖端数目:
• 点对点传输 • 点对多点传输(包括星形、串联形及 复合形)
兼容传输方式(波分复用)
1.31µm 波 分 复 用 器 1.55µm 解 复 用 器
1.31µm
光纤
光发送机
光接收机 1.55µm

光纤直放站

光纤直放站

光纤直放站光纤直放站(m9];Z1P$}2i2{$w/V光纤直放站与无线直放站的最大区别在于施主基站信号的传输方式上,无线直放站通过接收空间传播的无线信号进行放大,从而扩大基站的覆盖范围。

光纤直放站是通过光纤进行传输,采用光信号接收器和转换器连接偏远的区域。

mscbsc 移动通信论坛拥有30万通信专业人员,超过50万份GSM/3G等通信技术资料,是国内领先专注于通信技术和通信人生活的社区。

5]#C1L8t)U2|&F)I1. 光纤直放站的特点(G'o:T:b7N.f(1)工作稳定,覆盖效果好光纤直放站通过光纤传输信号,不受地理环境、天气变化或施主基站覆盖范围调整的影响,因此工作稳定,覆盖效果好。

(2)设计和施工更为灵活%F!N:g7E Z7]2?!|根据无线直放站的工作原理,无线直放站需把施主天线安装在可以接收到GSM信号的地方,而且接收信号强度不能小于-80dBm,所以无线直放站一般只能安装在基站覆盖范围的边缘,并向顺着基站覆盖的方向延伸覆盖。

同时,为了防止直放站自激,还需保证施主天线和覆盖天线有足够的隔离度。

因此,无线直放站的安装位置和方式受到一定限制,而且一般采用定向天线进行覆盖,覆盖范围较小。

光纤直放站在设计时无需考虑安装地点能否接收到信号;不需考虑收发隔离问题,选址方便;覆盖天线可根据需要采用全向或定向天线。

另外射频信号能够在很小的传送损失的情况下被传送到远达20公里的远处, 光缆很细,容易铺设。

因此,设计和施工的灵活性大。

移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单+e$t*h&K7M _,Y)EMSCBSC 移动通信论坛"{4J9s#B3q#r4X.L3l/M(3)避免了同频干扰,可全向覆盖,干扰少7n5{5M0d,E4H'a光纤直放站是为了扩大移动电话基地站的覆盖范围,把CDMA移动电话信号变成光纤后,从基地站到远程地区,可使干扰及插入损失减小到最小。

光纤直放站

光纤直放站

1 光纤直放站的工作原理光纤直放站主要由中继端机(或近端机,在基站机房内耦合信号)、光传输网络、远端机和天线系统组成。

中继端机将基站射频信号耦合下来,并将射频信号转换成光信号;光传输网络将信号传送到远端;远端机主要包括双工滤波器(Duplex)、低噪声放大器(LNA-low noise amplifier)、功率放大器(PA-power amplifier)、光端机等设备,将射频信号从光信号中解调出来,并滤波、放大;用户天线用于覆盖区的信号发射和接收,可采用全向或定向天线。

前向放大器放大基站至移动台的下行信号(前向信号),反向放大器放大移动台至基站的上行信号(反向信号),由于上下行信号频率相差很大即双工间隔很大(如GSM900、CDMA800的双工间隔为45MHz),可利用双工滤波器和前端滤波器方便地将两路信号分开。

2 光纤直放站特点光纤直放站与无线直放站的最大区别在于施主基站信号的传输方式上,光纤直放站是通过光纤进行传输,而无线直放站通过空间传播。

因此,光纤直放站具有以下特点:①输出信号频率与输入信号频率相同,透明信道。

②覆盖区天线可根据地形情况选择全向或定向天线。

③不存在无线直放站收发隔离问题,选址方便。

④光纤中继端与近端机距离不超过20公里。

3 光纤直放站在公路隧道覆盖中的建设问题由于公路隧道具有地形复杂,信源获取困难以及覆盖区域狭长,信号波动损耗都较大等特点;因此需要根据实际环境进行勘测设计,灵活组网规划;基于公路隧道的特点,光纤直放站因具有设计和施工灵活且覆盖效果好,工作稳定等优点,所以在公路隧道中有很好的应用。

可从以下几个方面来进行探讨。

3.1 传输距离的要求光纤直放站的传输距离最大可达15公里,因此对于一般的狭长的隧道,只要不超过改传输距离,就可以使用光纤直放站来进行覆盖。

3.2 信源的选取因为信源的选取直接关系到整体覆盖效果。

因此要保证施主基站有话务容量冗余可以负担光纤直放站覆盖区域内的话务量。

直放站工作原理及特点

直放站工作原理及特点

直放站工作原理及特点
直放站的工作原理主要是通过前向天线(施主天线)接收基站的下行信号,然后通过低噪声放大器将有用信号放大,同时抑制信号中的噪声信号,以提高信噪比(S/N)。

接着,这些信号经过下变频至中频信号,经过滤波器滤波后,再进行中频放大。

之后,信号会被移频上变频至射频,并由功率放大器进一步放大,最后由后向天线(重发天线)发射到移动台。

同时,直放站还会利用后向天线接收移动台上行信号,并沿相反的路径处理这些信号。

直放站的特点包括:
1、扩大覆盖范围:直放站能够有效地扩大网络覆盖范围,使远离基站的用户也能够享受到高质量的网络服务。

2、提高信号质量:通过信号放大和处理,直放站能够提高网络信号的质量,让用户在信号弱的地区也能获得稳定的网络连接。

3、智能优化:具备智能优化功能,能够自动识别并优先处理重要数据,保障关键业务的畅通。

4、工作稳定,覆盖效果好:光纤直放站通过光纤传输信号,不受地理环境、天气变化或施主基站覆盖范围调整的影响,因此工作稳定,覆盖效果好。

5、具有本地监控和远程监控功能,通过故障信息主动上报,适应室内外工作环境。

GSM-R光纤直放站(吴童)

GSM-R光纤直放站(吴童)

下行 上行
BS
光发射
光纤
光接收
光纤
2021/10/19
7
直接耦合
武汉高速铁路 职业技能训练段
BTS
光接收
光纤
光发射
光纤
❖ 上、下行全部是直接与基站耦合。
通过耦合器将基站的信号与中继端进行耦合可避免接收 空间不必要的信号及杂波。
2021/10/19
8
武汉高速铁路 职业技能训练段
光纤直放站设备组网由耦合器、近端机、短段光缆、远 端机、天馈系统组成。
线路原因处理:可能是远端机光纤连接不好或光路中 断,需解决光路问题。
武汉高速铁路 职业技能训练段
5、远端机光收欠功率告警、光路告警
故障分析:一般是尾纤的连接问题。 远端机光收欠功率告警、光路告警处理:检查远端机 的尾纤连接、相应的近端机尾纤的连接、光纤损耗, 排除光路故障。
武汉高速铁路 职业技能训练段
光功率计
远端机的输入光功率测试
远端机的输入光功率:
测试仪表:光功率计 仪表设置:
λ=1550nm 光功率参考值:≥-10dBm
测量标准:
损耗光法兰盘 损耗公里光缆
FC/PC 接远端机
光功率计
远端机输出功率测试
远端机的下行输出功率:
测试仪表:频谱仪 仪表设置:
中心频率:932MHz 频带宽度:5MHz 参考电平:10dBm 端口衰减:输入口加30dB/10W衰减器
武汉高速铁路 职业技能训练段
3、近端机光收欠功率告警、光路告警
故障分析:一是远端机输入光功率低于门限值,二是 近端机自身原因,三是线路原因。
近端机自身原因处理:可能是近端机光单元(OEU) 出现故障,需更换光单元。可能是近端机尾纤没有插 好,需解决尾纤问题。

直放站的工作原理

直放站的工作原理

直放站的工作原理
直放站是一种用于无线通信的设备,主要用于放大信号以增强信号强度和覆盖范围。

它的工作原理如下:
1. 接收信号:直放站首先接收来自移动设备的无线信号,通常以射频(RF)信号的形式传输。

2. 过滤和放大:接收到的信号经过滤波器进行滤波,去除不必要的频率成分,并放大到适当的水平。

这可以保证信号的质量并增强信号的强度。

3. 解调和转换:直放站将放大后的信号进行解调,提取出其中的基带信号。

然后,将基带信号转换为数字信号,以便对其进行处理和传输。

4. 处理和控制:基带信号经过处理和控制后,直放站会对其进行不同的操作,如误码校正、编码和解码等。

这些操作有助于提高信号的可靠性和稳定性。

5. 放大和发射:经过处理后的信号再次被放大,以增强其功率。

然后,这个信号被发送出去,覆盖目标区域。

通过以上步骤,直放站能够接收、放大、处理和发射信号,以便提供更好的通信服务。

直放站原理及应用工程介绍

直放站原理及应用工程介绍

17
六、直放站特性(直放站对通信网络的影响及解决方法) 直放站特性(直放站对通信网络的影响及解决方法)
配件(如天线)选择的影响 直放站的配件主要有:收发天线、馈线及接头、无源器件等,他 们的性能不好或选择不当也会对系统造成不良影响。影响主要有:
若收发天线选择了全向天线,其上行信号会被多个小区同时接收到, 而下行却收到多个小区的信号。造成的结果将是:
12
பைடு நூலகம்
六、直放站特性(直放站对通信网络的影响及解 直放站特性( 决方法) 决方法)
噪声的影响 由于直放站中有许多高频器件,本身无可避免成为噪声源,对系 统造成影响,是直放站影响网络质量的最重要的指标之一。直放站 产生的噪声对系统的影响有:
直放站的噪声系数越高,施主基站接受到的上行噪声电平越高,造 成基站系统的信噪比下降。这不仅影响到直放站用户区内的用户,更 会对施主基站其他用户区的用户造成影响。系统为保证原有的S/N比, 用户手机必须提高发射功率。对于一些处于边缘地区的用户,由于无 法再提高发射功率,越区切换提前进行,基站覆盖区域将变小。换句 话说,直放站的引入,会减少原来基站的覆盖范围,手机也比以前更 耗电。 下行噪声电平引起信噪比的下降,会造成误码率提高,质差断线增 加,通话杂音增加。
直放站覆盖培训教材
杭州威力克通信系统有限公司
1
一、直放站覆盖概念
无线直放站:信号源为无线连接,即通过施主天线接 受空中信号,再放大信号。 光纤直放站:信号源为有线连接,即用光纤连接独立 的远、近端设备 ,在远端放大信号。
2
直放站的图例(室外) 直放站的图例(室外)
室外直放站(含宽带和载波选频)
无线直 放站
6
六、直放站特性(各类直放站的特点) 直放站特性(各类直放站的特点)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光纤直放站的原理图如图4-1所示,主要有光近端机、光纤、光远端机(覆盖单元)几个部分组成。

光近端机和光远端机都包括射频单元(RF单元)和光单元。

无线信号从基站中耦合出来后,进入光近端机,通过电光转换,电信号转变为光信号,从光近端机输入至光纤,经过光纤传输到光远端机,光远端机把光信号转为电信号,进入RF单元进行放大,信号经过放大后送入发射天线,覆盖目标区域。

上行链路的工作原理一样,手机发射的信号通过接收天线至光远端机,再到近端机,回到基站。

图4-1 光纤直放站的原理图
光纤直放站的原理结构框图如图4-2所示。

图4-2 光纤直放站原理结构框图
光纤直放站近端机的定向天线收到基站的下行信号(935MHz-960MHz)送至近端主机,放大后送到光端机内进行电/光转换,发射1.55&1.31μm波长的光信号,再送到光波复用器,同原传输链路的光信号(波长1. 31μm)合在一起经光缆传到远端;远端光波波分器将1.31μm和1.55μm波长的光信号分开后,让1.55μm 波长的光信号输入光端机进行光/电转换,还原成下行信号(935MHz-960MHz),再经远端主机内部功放放大,由全向天线发射出去送给移动台。

移动台的上行信号(890MHz-915MHz)逆向送到基站,这样就完成了基站与移动台的信号联系,建立通话。

相关文档
最新文档
