7种特种纸木浆打浆工艺测定
各种纸浆的打浆特性
各种纸浆的打浆特性各种纸浆的打浆特性各种纸浆的打浆特性如下：（1）木浆的打浆特性木材纤维大体分为针叶木和阔叶木两大类，在同类树种中，由于植物本身在不同季节的生长速度不同，又分为早材（春材）和晚材（秋材），据此，它们各自的打浆特性是不同的。
1、针叶木和阔叶木对同一种制浆方法所得到的纸浆，阔叶木比针叶木需要打到更高的打浆度时才能取得相近的物理强度。
但是阔叶木浆的纤维较短，一般为0.8-1.1毫米。
既要提高其打浆度，又要尽量避免过多地切断纤维，因此，阔叶木浆应以较低的打浆比压，较高的打浆浓度进行打浆为宜。
针叶木浆的纤维较长，一般在2-3.5毫米，在生产水泥袋纸时，也不宜过多切断纤维，但当用于生产某中薄纸，如打字纸、油封纸等一类纸时，为满足纸的匀度要求，需要将其切断到0.8-1.5毫米。
因此在打浆中可根据纸种的要求，来确定打浆的工艺条件。
2、早材和晚材在木浆中，早材和晚材的比例不同，用相同的打浆条件进行打浆，所得到的成浆质量也不同，晚材纤维长，细胞壁厚而且硬，出生壁不易被破坏，打浆时纤维容易遭到切断，吸水润胀和细纤维化比较困难。
因此，含晚材比例大的浆，在中等打浆，特别是粘状打浆时，应以较低的比压，较高的浓度，采取逐次落刀或逐次缩小刀距的方法进行打浆。
早材纤维壁较薄，纤维柔软，打浆时容易分离成单根纤维，打浆比较容易。
（2）棉或麻的打浆特性造纸用的棉、麻有破布、棉短绒和各类麻类等。
有的需经过脱脂处理，多数是直接打浆。
棉浆纤维，细胞壁的细纤维同纤维主轴成45度角，α-纤维素含量高，故打浆时纤维不易发生润涨和纵向分裂。
同时由于棉浆纤维较长，一般均在20-25毫米左右，因此，用于造纸的棉浆宜采用游离状打浆方式进行打浆，使其切断到合乎造纸的要求，否则由于纤维太长，在造纸机上成形时，纤维易产生絮聚而影响成纸的匀度。
所以在用于抄造吸墨纸、滤纸的破布浆的打浆时，通常是在打浆初期先用轻刀疏解，将破布的纤维初步分开后，再用重刀迅速切短。
制浆造纸生产过程的化验与检验
１制浆造纸生产过程的化验与检验1、天平:天平是分析中重要的仪器之一，分为托盘天平和分析天平。
称量前，应先调节天平的零点，即在天平不载重的情况下，向左或向右调节托盘下的平衡螺丝，使指针恰好停在刻度盘的中间位置上。
通常将称量物放在天平左边的托盘中，在天平右边的托盘里添加砝码。
10克以下的质量可以移动标尺上的游码来计量。
当砝码加到天平的两边平衡，指针停在刻度盘中间位置时，则砝码的质量就是称量物的质量。
2、溶液：一种物质以分子、原子或离子状态分散于另一种物质中，构成的均匀而又稳定的体系叫溶液。
溶液由溶质和溶剂组成。
用来溶解别种物质的物质叫溶剂，能被溶剂溶解的物质叫溶质。
3、溶解度:在一定温度下，某物质在100克溶剂中达到饱和状态时所溶解的克数，叫做某物质在某温度的溶解度。
4、百分浓度：质量百分浓度是指每100克溶液中所含溶质的克数。
质量百分浓度= 溶质质量(g) ÷溶液质量（(g) × 100%体积百分浓度是指每100毫升溶液中所含溶质的克数。
体积百分浓度= 溶质质量(g) ÷溶液体积(毫升）× 100%5、摩尔浓度：摩尔是物质的量的单位。
1摩尔物质的质量称为摩尔质量，它表示6.02×10²³个微粒的质量，其单位为克/ 摩尔（g/mol) ,在数值上等于元素的１２原子量或物质的分子量。
摩尔浓度是指每升溶液中所含溶质的摩尔数，用M 表示。
摩尔数= 物质的质量（g) ÷该物质的摩尔质量（克/摩尔）摩尔浓度= 溶质摩尔数÷溶液体积（升）= 溶质毫摩尔数÷溶液体积（毫升）6、当量浓度：当量浓度在容量分析中用的最多，当量浓度是指1升溶液中所含溶质的克当量数，或每毫升溶液中所含溶质的毫克当量数，用N 表示。
例如：2N盐酸溶液表示1升盐酸溶液中含有2个克当量的盐酸。
当量即化合物相互作用时彼此相当的量。
7、纸浆硬度的测定：纸浆硬度是表示原料经蒸煮后所得纸浆中残留的木素和其它还原性有机物的量，它能相对的表示原料蒸煮过程中除去木素的程度。
纸浆浓度打浆度对照表
纸浆浓度打浆度对照表
纸浆浓度和打浆度之间的对照表可以根据具体的纸浆种类和生产工艺而有所不同。
以下是一般情况下的纸浆浓度和打浆度对照表的示例：
1. 硬木浆：
2%浓度，打浆度约为10-15度SR（Schopper-Riegler）。
4%浓度，打浆度约为20-25度SR。
6%浓度，打浆度约为30-35度SR。
8%浓度，打浆度约为40-45度SR。
10%浓度，打浆度约为50-55度SR。
2. 软木浆：
2%浓度，打浆度约为5-10度SR。
4%浓度，打浆度约为15-20度SR。
6%浓度，打浆度约为25-30度SR。
8%浓度，打浆度约为35-40度SR。
10%浓度，打浆度约为45-50度SR。
需要注意的是，不同的纸浆种类和生产工艺可能会有一定的差异，因此上述数值仅供参考。
在实际生产中，最好根据具体情况进行实验和调整，以确定最佳的纸浆浓度和打浆度之间的对应关系。
此外，打浆度是指纸浆在一定条件下经过特定时间搅拌后的粘度，用于评估纸浆的流动性和纤维的分散程度。
浓度越高，打浆度通常会相应增加，但具体数值还受到纸浆种类、纤维长度和纤维形态等因素的影响。
希望以上信息能够对你有所帮助。
如果你有其他问题，请随时提问。
制浆造纸分析与检测
制浆造纸分析与检测制浆造纸是将纤维素质原料经过一系列工艺过程分离、提纯、混合、破碎和造纸，最终得到纸张的过程。
这个过程中有许多关键指标需要进行分析和检测，以确保纸张质量的稳定和合规。
首先，制浆过程中需要进行纤维素质原料的分析和检测。
纤维素质原料可以是各种纸浆，如木浆、草浆、竹浆等。
针对每种纸浆，需要分析其纤维形态、化学成分和物理性质。
纤维形态包括纤维长度、纤维粗细和纤维弯曲度等指标，化学成分包括纤维素、半纤维素和木质素的含量，物理性质包括纤维宽度、纤维可塑性和纤维的装订性能等。
这些指标可以通过显微镜观察、化学分析和物理测试等方法进行检测。
其次，制浆过程中需要分析和检测纸浆的质量。
纸浆的质量指标包括纤维素质原料的质量浓度、纤维长度分布和纤维质量的均匀性等。
测量纸浆的质量可以通过湿法比重测定、干燥后质量测定和纤维长度测定等方法进行。
此外，还需要进行纸浆的过氧化氢浓度和pH值的分析和调节，以确保纸张的白度和稳定性。
再次，制浆过程中需要进行纸张的物理性能分析和检测。
纸张的物理性能包括强度、抗撕裂性、密度、吸水性和透气性等。
这些物理性能可以通过拉力试验、撕裂试验、密度测定、吸水性测定和透气性测定等方式进行检测。
物理性能的分析和检测可以帮助制浆造纸厂评估纸张的质量，提供合适的工艺参数和改进产品的指导。
最后，制浆造纸过程中还需要进行纸浆废水的分析和检测。
制浆造纸过程中产生的废水中含有纤维、木质素和化学药剂等物质，需要进行废水处理和排放的监测。
废水中纤维和木质素的含量可以通过溶解浓度测定、紫外可见光谱和液相色谱等分析方法进行检测。
化学药剂的含量可以通过滴定法、光谱分析和氧化还原电位测定等方法进行检测。
综上所述，制浆造纸过程中需要进行纤维素质原料、纸浆质量、纸张物理性能和废水的分析和检测。
这些分析和检测可以帮助制浆造纸厂评估纸张质量的稳定性和合规性，提供生产指导和环保监测的依据。
主要木浆技术指标及废纸标准

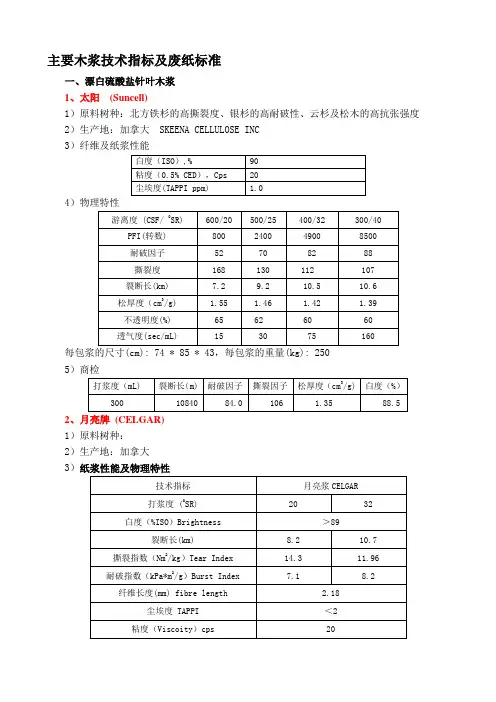

主要木浆技术指标及废纸标准一、漂白硫酸盐针叶木浆1、太阳(Suncell)1）原料树种：北方铁杉的高撕裂度、银杉的高耐破性、云杉及松木的高抗张强度2）生产地：加拿大 SKEENA CELLULOSE INC3）纤维及纸浆性能4）物理特性每包浆的尺寸(cm): 74 * 85 * 43，每包浆的重量(kg): 2505）商检2、月亮牌(CELGAR)1）原料树种：2）生产地：加拿大3）纸浆性能及物理特性浙江民丰罗伯特纸业有限公司卷烟纸：月亮80%~40% 3、凯利蒲(Cariboo)1）原料树种、纤维及纸浆性能：2）生产地：加拿大3）物理特性4）使用公司检测数据每包浆的尺寸(cm): 86 * 83 * 39 ,每包浆的重量(kg): 250 4、好声（高山牌）(Howe sound)1）原料树种、纤维及纸浆性能：2）生产地：加拿大3）物理特性（好声100）每包浆的尺寸(cm): 82 * 76 * 41, 每包浆的重量(kg): 250 5、北木(Northwood)1）原料树种、纤维及纸浆性能：2）生产地：加拿大3）物理特性6、WP (Western Pulp)7、虹鱼(Kamloops)1）原料树种：北方针叶木2）生产地：加拿大3）纤维及纸浆性能：4）PHYSICAL PROPERTIES 物理特性每包浆的尺寸(cm): 84 * 76 * 36 每包浆的重量(kg): 230 8、乌针（乌斯奇）(Ust-ilimsk)1）原料树种：2）生产地：俄罗斯，Ilim3）纤维及纸浆性能4）物理特性参数每包浆的尺寸(cm):80 * 60* 50，每包浆的重量(kg): 196.5 9、银星牌（Arauco BKP）1）原料树种：100%辐射松2）产地：智利，生产厂商：Arauco集团3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性5）使用公司检测数据小包尺寸（cm）：82*73*42（长*宽*高），重量：250Kg二、漂白硫酸盐阔叶木浆1、小叶相思牌1）原料树种：小叶相思木2）生产厂商：亚太资源集团公司3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性小包尺寸（cm）：83.8*80*41（长*宽*高），重量：250Kg 2、小叶牌1）原料树种：热带混杂木2）生产厂商：亚太资源集团公司3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性小包尺寸（cm）：83.7*80*41（长*宽*高），重量：250Kg 3、明星牌(Arauco Eucalyptus)1）原料树种：100%桉木2）产地：智利生产厂商：Arauco集团3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性小包尺寸（cm）：82*73*42（长*宽*高），重量：250Kg 4、鹦鹉牌（ARACRUZ）1）原料树种：100%桉木2）产地：巴西，ARACRUZ3）纸浆性能及物理特性浙江民丰罗伯特纸业有限公司卷烟纸：鹦鹉20%~60% 3）使用公司检测数据三、本色针叶木浆1、金星牌(Celco Standard)1）原料树种：Pinus Radiata 100%辐射松2）产地：智利生产厂商：Arauco集团3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性5）使用公司检测数据小包尺寸（cm）：80*69.2*43（长*宽*高），重量：250Kg 2、虹鱼(Kamloops)1）原料树种：大部分花旗松2）生产地：加拿大3）纤维及纸浆性能4）物理特性每包浆的尺寸(cm): 84 * 76 * 36 每包浆的重量(kg): 230 3、白云牌(CHH，hi white)1）原料树种：100%辐射松2）生产地：新西兰3）纤维及纸浆性能4）物理特性四、美废AMERICA WASTE PAPER GRADES五、国废如果从中国废纸回收运用的国情出发，按以上废纸分类原则对废纸进行分类，可将国内废纸大致分为以下11类。
主要木浆技术指标及废纸标准
主要木浆技术指标及废纸标准一、漂白硫酸盐针叶木浆1、太阳(Suncell)1）原料树种：北方铁杉的高撕裂度、银杉的高耐破性、云杉及松木的高抗张强度2）生产地：加拿大 SKEENA CELLULOSE INC3）纤维及纸浆性能4）物理特性每包浆的尺寸(cm): 74 * 85 * 43，每包浆的重量(kg): 2505）商检2、月亮牌(CELGAR)1）原料树种：2）生产地：加拿大3）纸浆性能及物理特性浙江民丰罗伯特纸业有限公司卷烟纸：月亮80%~40% 3、凯利蒲(Cariboo)1）原料树种、纤维及纸浆性能：2）生产地：加拿大3）物理特性4）使用公司检测数据每包浆的尺寸(cm): 86 * 83 * 39 ,每包浆的重量(kg): 250 4、好声（高山牌）(Howe sound)1）原料树种、纤维及纸浆性能：2）生产地：加拿大3）物理特性（好声100）每包浆的尺寸(cm): 82 * 76 * 41, 每包浆的重量(kg): 250 5、北木(Northwood)1）原料树种、纤维及纸浆性能：2）生产地：加拿大3）物理特性6、WP (Western Pulp)7、虹鱼(Kamloops)1）原料树种：北方针叶木2）生产地：加拿大3）纤维及纸浆性能：4）PHYSICAL PROPERTIES 物理特性每包浆的尺寸(cm): 84 * 76 * 36 每包浆的重量(kg): 230 8、乌针（乌斯奇）(Ust-ilimsk)1）原料树种：2）生产地：俄罗斯，Ilim3）纤维及纸浆性能4）物理特性参数每包浆的尺寸(cm):80 * 60* 50，每包浆的重量(kg): 196.5 9、银星牌（Arauco BKP）1）原料树种：100%辐射松2）产地：智利，生产厂商：Arauco集团3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性5）使用公司检测数据小包尺寸（cm）：82*73*42（长*宽*高），重量：250Kg二、漂白硫酸盐阔叶木浆1、小叶相思牌1）原料树种：小叶相思木2）生产厂商：亚太资源集团公司3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性小包尺寸（cm）：83.8*80*41（长*宽*高），重量：250Kg 2、小叶牌1）原料树种：热带混杂木2）生产厂商：亚太资源集团公司3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性小包尺寸（cm）：83.7*80*41（长*宽*高），重量：250Kg 3、明星牌(Arauco Eucalyptus)1）原料树种：100%桉木2）产地：智利生产厂商：Arauco集团3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性小包尺寸（cm）：82*73*42（长*宽*高），重量：250Kg 4、鹦鹉牌（ARACRUZ）1）原料树种：100%桉木2）产地：巴西，ARACRUZ3）纸浆性能及物理特性浙江民丰罗伯特纸业有限公司卷烟纸：鹦鹉20%~60% 3）使用公司检测数据三、本色针叶木浆1、金星牌(Celco Standard)1）原料树种：Pinus Radiata 100%辐射松2）产地：智利生产厂商：Arauco集团3）FIBER AND PULP PROPERTIES 纤维及纸浆性能4）PHYSICAL PROPERTIES 物理特性5）使用公司检测数据小包尺寸（cm）：80*69.2*43（长*宽*高），重量：250Kg 2、虹鱼(Kamloops)1）原料树种：大部分花旗松2）生产地：加拿大3）纤维及纸浆性能4）物理特性每包浆的尺寸(cm): 84 * 76 * 36 每包浆的重量(kg): 230 3、白云牌(CHH，hi white)1）原料树种：100%辐射松2）生产地：新西兰3）纤维及纸浆性能4）物理特性四、美废AMERICA WASTE PAPER GRADES五、国废如果从中国废纸回收运用的国情出发，按以上废纸分类原则对废纸进行分类，可将国内废纸大致分为以下11类。
木浆检验和销售质量的测定及储存运输
木浆检验和销售质量的测定及储存运输
一、木浆检验
1质量
1.1 商业规定干度
对生产厂家来说，浆板干度根据销售半径和储存周期来定。
88%～82%的干度对于买卖双方比较容易接受。
商业上公认的平衡值为商业规定干度。
按国家和(或)商业的协定一般为88%或90%，大多数为90%。
所以合同中规定干度为90%。
1.2 国标技术要求
漂白硫酸盐浆及未漂硫酸盐针叶木浆的技术要求应符合合同规定。
参见下表。
注：进口的木浆在签订检验和索赔条款时要引起警惕，在检验条款中一定要明确检验时所采标准(建议采用国际标准方法)，而非国外企业标准。
1.2.1 漂白针叶木硫酸盐浆QB/T 1678-2007
1.2.2 漂白阔叶木硫酸盐浆QB/T 1678-2007
1.2.3 未漂硫酸盐针叶木浆QB/T 1679-1993
注：使用落叶松为原料的纸浆机械强度指标应不低于上表中规定值的90%。
1.2.4 未漂硫酸盐针叶木浆GB/T 24321-2009
国标技术条件
1.2.5 漂白亚硫酸盐针叶木浆GB/T 13506-2008
1.2.6 漂白亚硫酸盐阔叶木浆GB/T 13506-2008。
造纸厂快速测定打浆度的方法
造纸厂快速测定打浆度的方法造纸厂是将纸浆经过一系列的处理工艺制成纸张的工厂。
纸浆的打浆度是衡量纸浆中纤维分散程度的重要指标，它直接影响到纸张品质和性能。
因此，快速准确地测定纸浆的打浆度对于造纸厂来说至关重要。
本文将介绍一种常用的方法来测定纸浆的打浆度。
测定纸浆的打浆度通常使用的方法是Schopper-Riegler法。
该法通过测定纸浆在一定条件下通过特定孔径的筛网所需的时间来间接反映纸浆的打浆度。
下面将详细介绍该方法的步骤。
准备好实验所需的材料和设备，包括纸浆样品、筛网、打浆仪和计时器等。
确保所有设备干净无杂质。
然后，将一定质量的纸浆样品放入打浆仪中，并加入适量的水。
根据纸浆的类型和要求，可以根据经验调整纸浆的浓度和水的用量。
接下来，将筛网放入打浆仪中，并将仪器封闭。
打开打浆仪的电源，设置好所需的打浆时间。
开始打浆后，纸浆会通过筛网，而较长的纤维会在筛网上形成一层纸膜。
打浆时间结束后，关闭打浆仪，取出筛网。
然后，将筛网放在平整的水平台上，用纸巾轻轻地将纸膜上多余的水分吸干。
然后将筛网放入干燥箱中，以恒定的温度和时间进行干燥。
干燥后，取出筛网，并用精密天平称量筛网上的纸膜重量。
根据纸膜的重量和打浆时间，可以计算出纸浆的打浆度。
需要注意的是，Schopper-Riegler法所得到的打浆度是一个相对指标，不同纸浆样品之间的比较才有实际意义。
因此，在实际应用中，常常需要对同一纸浆样品进行多次测定，取平均值作为最终的打浆度。
除了Schopper-Riegler法外，还有其他一些方法可以测定纸浆的打浆度，如Canadian Freeness法和Hollander Beater法。
这些方法在原理和步骤上可能有所不同，但都是通过测定纸浆在特定条件下的流动性来间接反映纸浆的打浆度。
测定纸浆的打浆度是造纸厂中非常重要的工艺控制指标。
通过选择合适的方法和仪器，并按照标准操作流程进行测定，可以快速准确地获得纸浆的打浆度数据，为优化纸张品质和性能提供科学依据。
制浆造纸分析与检测
制浆造纸分析与检测制浆造纸是指将木材、废纸等纤维原料进行制浆，并通过造纸机将制浆过程中的纤维分散均匀地沉积在筛网上，形成纸张的过程。
制浆造纸是纸张生产的核心环节，对纸张的质量和性能起着决定性的影响。
因此，制浆造纸分析与检测是确保纸张质量的重要保障。
首先是纤维质量分析。
纤维质量是制浆造纸的关键指标之一、其主要包括纤维长度、纤维宽度、纤维粗细、纤维强度等。
纤维质量分析的方法有纤维镜检测法、光学显微镜法、纤维仪分析法等。
通过纤维质量分析，可以评估纤维的品质和特性，以及制浆造纸过程中的纤维损耗情况。
其次是纸浆浓度测定。
纸浆浓度是指在一定体积的纸浆中所包含的纤维的质量。
纸浆浓度测定的常用方法有质量法、试样振荡法、迈尼瓦莎法等。
纸浆浓度测定的准确与否直接影响到制浆造纸过程中纸浆的加工效率和产品质量。
再次是纸张物理性能测试。
纸张的物理性能是指其在力学、光学和电学等方面的性能。
物理性能测试的指标包括纸张的强度、弹性、厚度、吸水性、透光性等。
物理性能测试的方法有拉伸试验、撕裂试验、压缩试验、湿度测试、光学测试等。
通过物理性能测试，可以评估纸张的机械强度、柔软性、厚度均匀度、吸水性和透光性等性能。
最后是纸张化学成分分析。
纸张的化学成分是指纸浆中纤维、填料、胶凝剂、着色剂和化学助剂等的组成及其在纸浆中的比例。
化学成分分析的常用方法包括红外光谱分析、扫描电子显微镜分析、元素分析、纤维素含量分析等。
通过化学成分分析，可以掌握纸张的成分变化及其原因，进而改进纸张的配方和生产工艺，提高纸张的质量。
综上所述，制浆造纸分析与检测是确保纸张质量的重要环节。
通过纤维质量分析、纸浆浓度测定、纸张物理性能测试和纸张化学成分分析等方法，可以全面了解和评估纸张的质量和性能，为制浆造纸过程中的纸张质量控制和改进提供有效依据。
制浆造纸实验分析与检测
制浆造纸实验分析与检测制浆造纸是一项重要的工艺过程，用于将木材和其他纤维原料转化为纸张和纸浆产品。
为了确保产品质量和过程的可持续性，实验分析和检测是必不可少的。
在制浆过程中，影响纸浆品质的因素有很多，包括原料的种类、制浆条件、化学品的使用等。
通过实验分析和检测，可以对这些因素进行监测和控制，从而提高纸浆的品质和过程的效率。
一种常见的实验分析方法是纤维分析。
通过对纤维形态、长度、宽度、纤维分布等参数的测定，可以评估纤维的品质和纸浆的可加工性。
纤维分析可以通过显微镜观察纤维的形态，也可以使用光学显微镜、扫描电镜等先进的分析仪器进行测量。
另外，可以使用拉伸测试仪等设备对纤维进行力学性能测试，如强度、弹性模量等。
除了纤维分析，还可以进行化学分析和物理性能测试。
化学分析可以测定纸浆中的纤维含量、纸浆品位、灰分含量等。
常用的方法有浸提法、酶解法、碱法等。
物理性能测试可以测定纸张的物理性能，如强度、厚度、密度、吸水性等。
常用的方法有弯曲试验、拉伸试验、压缩试验等。
在检测方面，有两个主要的方面需要考虑。
首先是原料的检测，包括原木的物理性质、化学成分和纤维形态等。
这些信息对于选择合适的原料和优化制浆过程至关重要。
其次是生产过程中的检测，包括对制浆设备的监测和控制，以及对纸浆和纸张的监测。
设备的监测可以通过振动传感器、温度传感器等设备进行，以检测设备的运行状态和性能；而对纸浆和纸张的监测可以通过在线分析仪等设备进行。
实验分析与检测在制浆造纸过程中具有重要的作用。
它们可以帮助优化制浆条件，控制纸浆质量，提高产品的可持续性，并且能够解决制浆过程中的问题和挑战。
通过不断的实验研究和技术创新，制浆造纸工艺将会愈加完善和高效。
造纸厂快速测定打浆度的方法
造纸厂快速测定打浆度的方法一、引言打浆度是指纸浆中纤维的分散程度和纤维的质量指标，直接影响到纸张的质量和加工效果。
因此，造纸厂需要快速准确地测定打浆度，以调整工艺参数和提高生产效率。
本文将介绍一种常用的快速测定打浆度的方法。
二、方法原理测定打浆度的方法主要基于纤维在水中的分散情况。
通常采用的方法是通过测定纸浆在一定时间内经过滤纸的过滤速度来间接反映纤维的分散程度。
打浆度越高，纤维分散越好，过滤速度越快；反之，打浆度越低，纤维分散越差，过滤速度越慢。
三、实验步骤1. 准备工作a. 首先，准备好需要测定打浆度的纸浆样品。
b. 准备一套标准滤纸，并称取一定质量的滤纸备用。
2. 过滤实验a. 取一定量的纸浆样品，注入滤纸漏斗中。
b. 打开滤纸漏斗下方的阀门，开始计时。
c. 过滤一定时间后，关闭阀门，停止计时。
d. 记录下过滤时间。
3. 计算打浆度a. 根据过滤时间计算出过滤速度，即单位时间内通过滤纸的纸浆质量。
b. 将过滤速度与滤纸的面积进行比较，得出打浆度。
四、注意事项1. 在进行实验前，应确保滤纸漏斗和滤纸的清洁度，以免影响实验结果。
2. 为了保证实验的准确性，建议重复进行多次实验，取平均值作为最终结果。
3. 不同类型的纸浆可能会产生不同的打浆度，因此在进行对比分析时，应选择相同类型的纸浆进行比较。
五、实验结果与讨论通过上述方法测定得到的打浆度可以作为参考值，用于调整工艺参数和优化生产流程。
同时，该方法操作简单、成本低廉，适用于大规模的纸浆样品测定。
六、结论本文介绍了一种快速测定打浆度的方法，通过测量纸浆在一定时间内通过滤纸的过滤速度来间接反映纤维的分散程度。
该方法操作简单、成本低廉，适用于造纸厂快速测定打浆度。
然而，需要注意的是，不同类型的纸浆可能会产生不同的打浆度，因此在进行对比分析时需要选择相同类型的纸浆进行比较。
七、展望在今后的研究中，可以进一步探索其他快速测定打浆度的方法，如利用光学或电子显微镜观察纸浆中纤维的分散情况，以提高测定的准确性和精度。
打浆造纸试验及其检测
1.肖伯氏打浆度的测定（参见GB/T33321982）
❖ 打浆度是指浆料经过打浆以后，纤维受切 断、润张、分丝和帚化的程度，它是衡量水中 浆料悬浮液滤水性能的一个重要指标。抄造的 纸张不同，要求的打浆度也不同，它与纸张的 物理性能有密切的关系。打浆度的单位以0SR 表示，读作度。
第二十四页，编辑于星期三：四点 四十二分。
用20±0.5℃的蒸馏水1000mL进行空白 测试。如果测定结果超过40SR，说明有纤维
第三十页，编辑于星期三：四点 四十二分。
或杂物附于仪器内部，这时必须用丙酮和软毛 刷清洗，并用清水洗净。如果铜网不合格应更 换。 ③斜管位置的校正
用手指堵住直流管下口，将20±0.5℃的蒸 馏水100mL倒入分离室中，待过量的水从斜管 完全流出后，放开直流管口，用一量筒收集从 直流管流出的水量，体积应在7.5～8.0mL之间 ，否则应校正斜管流出位置。
❖ 并观察纤维形态的变化。同时取样抄纸，测 定纸浆的物理强度，以研究打浆过程中纸浆性 能的变化情况。物理强度的变化规律应是：先 随打浆度的升高而逐步升高，升到一定高度后 再逐渐下降。
打浆结束，取下重铊，把纸浆用150目的尼 龙袋收集起来备用，然后用水彻底清洗打浆机。
第十一页，编辑于星期三：四点 四十二分。
第三页，编辑于星期三：四点 四十二分。
（一）瓦利（Valley）打浆机打浆
（参见QB/T-3703-1999） 1.设备及工作原理 （1）设备结构：由浆槽、 底刀床、加压机构和 放料塞等部分组成。 见图4－1。
第四页，编辑于星期三：四点 四十二分。
❖ （2）工作原理：一定浓度的浆料在打浆 机内进行机械处理，使纤维在旋转的飞 刀和固定的底刀间经受不同的作用而被 疏解、切断、润胀、压溃和细纤维化等 作用，从而使浆料具有一些特定的性能。
纸浆的检测性能及检测方法
纸浆的检测性能及检测方法纸浆是用来制造纸张、纸板和其他纸制品的原材料，一般是从木材、废纸、甘蔗渣、稻草等植物纤维中提取出来的。
纸浆的质量对最后纸制品的品质和性能具有很大的影响，因此需要对纸浆的性能进行检测。
检测性能纸浆的性能检测可以包含以下方面：纤维长度和宽度：纸浆中的纤维长度和宽度对纸张的质量和性能有很大的影响，因此需要进行检测。
一般可以通过光学显微镜或电子显微镜来测量纤维的长度和宽度。
纤维强度：纸浆中的纤维强度是影响纸张强度和韧性的关键因素。
纤维强度的测量可以通过纤维拉伸试验仪等设备进行。
污染物含量：纸浆中可能含有各种污染物，如木材颗粒、化学品残留等，需要进行检测。
常见的污染物含量测试方法包含可燃物质含量、氯离子含量、铁离子含量、PH值等。
水分含量：纸浆的水分含量对纸张的强度和性能有很大的影响，因此需要进行检测。
水分含量的测量可以通过加热和称重的方法来进行。
粘度和pH值：纸浆的粘度和pH值也是影响纸张质量和性能的紧要因素。
粘度和pH值的测量可以通过相应的测试仪器来进行。
纤维分布：纸浆中纤维的分布也会影响最后纸张的质量和性能。
纤维分布的测量可以通过显微镜、图像分析仪等设备来进行。
检测方法实在的纸浆性能测试方法包含以下几种：纤维长度和宽度测量：使用显微镜或电子显微镜来测量纤维的长度和宽度。
在显微镜下察看纤维，使用像素分析仪或其他软件来测量纤维的长度和宽度。
纤维强度测试：使用纤维拉伸试验仪等设备来测量纤维的强度。
将纤维样品固定在拉伸试验仪上，进行拉伸测试，测量其最大拉伸力和断裂伸长率等指标。
污染物含量测试：使用化学分析仪器来测量纸浆中的污染物含量，如可燃物质含量、氯离子含量、铁离子含量、PH值等。
水分含量测试：使用加热和称重的方法来测量纸浆中的水分含量。
将纸浆样品加热至确定温度，然后称重，计算出水分含量。
粘度和pH值测试：使用粘度计和PH计等设备来测量纸浆的粘度和pH值。
纤维分布测试：使用显微镜、图像分析仪等设备来测量纸浆中纤维的分布情况。
制浆造纸分析与检测(参考)
试验一 蒸煮试验及其检测
双槽蒸煮器
旋转蒸煮器
一、原料准备及水分测定
试样的采取
所用原料试样应具有代表性 蔗渣原料：要求确定除髓率，工厂除髓率为25％－
30％左右。
对取得的原料样品，常需进一步处理： 筛选 风干
将试样装入试样瓶或塑料袋，密封平衡水分，备 用。
标记原料来源、品种、贮存期，注明采样日期。
经改造的实验室蒸煮锅可进行药液置换 离心式脱水机 纤维解离器
蒸煮方案的制定
制定原则：
结合制浆知识 根据原料品种的特点、产品品种及质量的
具体要求 实验室设备的实际情况
方案内容
确定采用的蒸煮方法
制定合理的工艺条件
确定试验的蒸煮曲线 根据所定的工艺条件，计算蒸煮试验中 的原料、药剂用量以及补充水量
的部分或一些的测定
(1) 测定原理：利用筛板的筛缝将浆料中尺寸大于缝 宽的粗渣进行分离。
(2) 设备：振动式平板筛浆机： 化学木浆一般用0.30~0.35mm筛缝的筛板； 化学草浆一般选用0.20~0.25mm筛缝的筛板。
(3) 150目尼龙网框（或布袋）。
蒸煮前的准备
测定原料水分，计算风干原 料需用量，称重，备用。
标定蒸煮液的浓度，根据蒸 煮条件及绝干原料量计算出 药品的取用量及补充的水量。
余留部分清水用作装锅时冲 洗盛蒸煮液的容器。
课堂练习：蒸煮方案的制定
原料： 甘蔗渣1kg(绝干量)
用碱量：12－14％
硫化度：15－18％
体积，ml V2——滴定时所耗的0.1mol/L的硫代硫酸钠
标准溶液的体积，ml m——浆的绝干质量，g 同时进行两次测定，取其算术平均值作为测定结果， 准确到小数点后第一位，两次测定计算值间误差不 应超过0.1。
各种商品木浆的国标技术条件
C等 45 ≥ 40.0
≥ 2.5 ≥ 3.9 ≥ 82.0 ≤1.1 ≤150 ≤6 不许有 ≤ 25 ≤ 20
尘埃度 3.0–5.00 mm2小尘埃 不应有 尘 埃 个 10 张浆板中（相 数/m2 ＞ 5.00mm2 大尘埃，斑 当于5 m2） 不许有 点、铁銹、树脂块 水分 3-10月份 11-2月份 % % ≤ 25 ≤ 20
项目 肖式打浆度 抗张指数
耐破指数 撕裂指数 白度 二氯甲烷抽出物 500克绝干浆中
单位 gr0SR N•m/g
Kpa•m2/g mN•m2/g % % 0.1–2.50 mm2小尘埃
A等 45 ≥ 74.0
≥ 4.5 ≥ 5.2 ≥ 84.0 ≤ 0.80 ≤50
B等 45 ≥ 64.0
≥ 3.0 ≥ 4.2 ≥ 83.0 ≤ 1.0 ≤100 ≤6 不许有 ≤ 25 ≤ 20
单位
gr0SR N•m/g Kpa•m2/g mN•m2/g
一等品
45 ≥ 70.0 ≥ 5.5 ≥ 10.0 30±5 ≤ 1200 不许有 ≤7000 不许有 ≤ 20
合格品
45 ≥ 65.0 ≥ 5.0 ≥ 9.5 30±8 ≤ 1500 不许有 ≤9000 不许有 ≤ 20
5.漂白亚硫酸盐针叶木浆 GB/T 13506-2008
白度
二氯甲烷抽出物
%
%
≥ 50
≤ 1ห้องสมุดไป่ตู้ 0
≥ 50
≤ 1.2
≥ 50
≤1.4
500克绝干浆中
0.1–2.50 mm2小尘埃
≤1000
≤1700
≤2000
尘埃度 2 ≤6 ≤ 10 不许有 尘 埃 个 10 张浆板中（相 3.0–5.00 mm 小尘埃 数/m2 ＞ 5.00mm2 大 尘 埃 ， 当于5 m2） 不许有 不许有 不许有 斑点、铁銹、树脂块 % ≤ 25 ≤ 25 ≤ 25 3-10月份 水分 % ≤ 20 ≤ 20 ≤ 20 11-2月份
制浆造纸工艺流程的纸张质量检测与调整
制浆造纸工艺流程的纸张质量检测与调整制浆造纸工艺是将纤维素素材转化为纸张产品的过程。
纸张的质量直接关系到最终产品的使用性能和市场竞争力。
为了保障纸张质量，制浆造纸过程中必须进行严格的质量检测与调整。
本文将介绍制浆造纸工艺流程中的纸张质量检测与调整方法。
一、纸张质量检测方法纸张质量检测方法的选择与纸张的具体性能要求有关。
常用的纸张质量检测方法包括物理性能测试、化学分析及光学检测等。
1. 物理性能测试物理性能测试是衡量纸张质量的重要手段之一，它包括纸张的机械强度、水分含量、厚度、密度等指标。
常用的物理性能测试方法有抗张强度测试、撕裂强度测试、抗压强度测试、水分测定、厚度测定等。
2. 化学分析化学分析主要用于检测纸张的化学成分，包括纤维素含量、纤维素种类、杂质含量等指标。
化学分析方法主要包括纤维素含量测定、滴定法测定酸碱度、高效液相色谱法分析纤维素种类等。
3. 光学检测光学检测是通过测量纸张的光学性能来评估其质量。
常用的光学检测方法有光泽度测试、透明度测试和色度测定等。
这些指标可以反映纸张的光学性能，如光泽度可以衡量纸张表面的光滑程度，透明度可以反映纸张的透光性能，色度可以描述纸张的颜色特性。
二、纸张质量调整方法根据纸张质量检测的结果，如果发现纸张存在问题，则需要采取相应的调整方法来改善纸张的质量。
纸张质量调整方法主要包括工艺调整和添加剂调整两种方式。
1. 工艺调整工艺调整是指在制浆造纸的工艺流程中对工艺参数进行调整，以改善纸张的质量。
常见的工艺调整方法有温度调整、浆液浓度调整、酸碱度调整等。
例如，当纸张强度不够时，可以通过提高抄纸温度或者调整酸碱度来改善纸张的强度性能。
2. 添加剂调整添加剂调整是通过添加适当的化学品来改变纸张的性能。
添加剂可以改变纸张的纤维形态、增加纸张的强度、改善纸张的光泽度等。
常见的添加剂有湿强剂、干强剂、悬浮剂、抗结剂等。
通过合理添加这些添加剂，可以调整纸张的质量，并改善其物理性能和光学性能。
2.7纸浆打浆度的测量.
如果纸机的其它运行条件（例如纸页定量、 真空系统运行状态等）比较稳定时，可直 接用纸机真空箱或真空伏辊的真空度作为 打浆度指标。显然，这是纸浆滤水性能的 最直接反映。 上图所示就是一种典型的把驱动电机的功 率和通过锥形磨浆机纸浆的温升结合起来 操作磨浆机转子位置的打浆控制系统。
两个温度检测量元件（铂电阻）安装在磨 浆机的进出口，由温度（差）变送器TdT测 量出温差信号，送到温度（差）调节器TdC 进行控制运算，其输出的控制信号通过脉 冲转换器TdY转换成脉冲信号，去触发转子 移动，用齿轮电机的可逆起动器。使转子 向里或向外移动，以维持转子具有合适的 机械作用（做功），满足打浆度要求。
随着过滤时间的增加，滤液在 测量筒内液位上升，液面首先 接触到设置在测量筒内长短相 同的两只始点电极4，使之导 电而触发开关电路，计数器开 始计数。 当液位继续上升，液面接触到 测量电极5时，又一次触发开 关电路，使计数器停止计数。 滤液先后两次接触电级的时间 间隔，由计数器计数，再由数 模转换器转换成标准直流电流 信号输出，作为打浆度的量度。
T F K1 K2 C
2
浆
上式表示，通过打浆机 打浆度的变化与成比例。 3 LT 因此，如果纸浆浓度恒 纸浆 定，温差的大小可反映 打浆度的变化。实验也 1 FR 证明了上述描述是正确 的，右图所示为某打浆 机在打浆条件（纸浆浓 白水 度、流量等）稳定时， 打浆度变化与温升的关 系曲线。
例如，纸浆打浆前后的温差可反映打浆度 的高低。在打浆过程中，纸浆温度的升高 是由于打浆设备所消耗功率只有少部分用 于纤维的切断和帚化，大部分消耗在摩擦 发热上而使纸浆温度升高，在忽略热损失 时，通过热平衡关系可近似推得打浆度变 化量F与温升 T的关系为：
纸浆种类用途及工艺流程
纸浆种类用途及工艺流程纸浆是以某些植物为原料加工而成的，它是造纸的基本原料。
通常用以制浆原料的植物可分为4大类：茎干纤维类、韧皮纤维类、种毛纤维类和木材纤维类。
其中尤以木材纤维类为最重要。
目前我国木材资源远不能满足日益发展的制浆造纸工业的需要。
为了弥补原料的不足，每年要从国外进口相当数量的纸浆。
造纸制浆工艺流程制浆是指利用化学方法、机械方法或两者结合的方法，使植物纤维原料离解变成本色或漂白纸浆的生产过程。
纸浆种类及用途1.机械木浆(MECHANICALWOOD-PULP)机械木浆亦称磨木浆，是利用机械方法磨解纤维原料制成的纸浆。
它在造纸工业中占有重要的地位。
它的生产成本低，生产过程简单，成纸的吸墨性强，不透明度高，纸张软而平滑。
适宜印刷上的要求。
但由于纤维短，非纤维素组份含量高，所以成纸强度低。
另外由于木材中的木素和其他非纤维素绝大部分未被除去，用其生产的纸张易变黄发脆，不能长期保存。
机械木浆通常指白色机械木浆和褐色机械木浆两种。
白色机械木浆主要用于生产新闻纸，也可配入其他纸浆中抄制书写纸和印刷纸；褐色机械木浆多用于生产包装纸和纸板，特别是工业用纸板。
2.硫酸盐木浆(SULPHATEWOODPULP)硫酸盐木浆是采用氢氧化钠和硫化钠混合液为蒸煮剂。
在蒸煮过程中，因为药液作用比较和缓，纤维未受强烈侵蚀，故强韧有力，所制成的纸，其耐折、耐破和撕裂强度极好。
它一般可分为漂白和未漂两种。
未漂硫酸盐木浆可供制造牛皮纸、纸袋纸、牛皮箱板纸及一般的包装纸和纸板等。
漂白硫酸盐木浆可供制造高级印刷纸、画报纸、胶版纸和书写纸等。
3.亚硫酸盐木浆(SULPHITEWOODPULP)亚硫酸盐木浆是以亚硫酸和酸性亚硫酸盐的混合液为蒸煮剂。
该浆的纤维较长，性质柔软，韧性好，强度大，容易漂白，并有极好的交织能力。
依其精制程度可分为未漂、半漂和漂白三种。
未漂浆因含少量木素和有色杂质，所以呈黄色，纤维也较硬，多用于抄造中等印刷纸、薄包装纸以及半透明纸和防油纸。
