车站暖通空调系统教材PPT(共 66张)

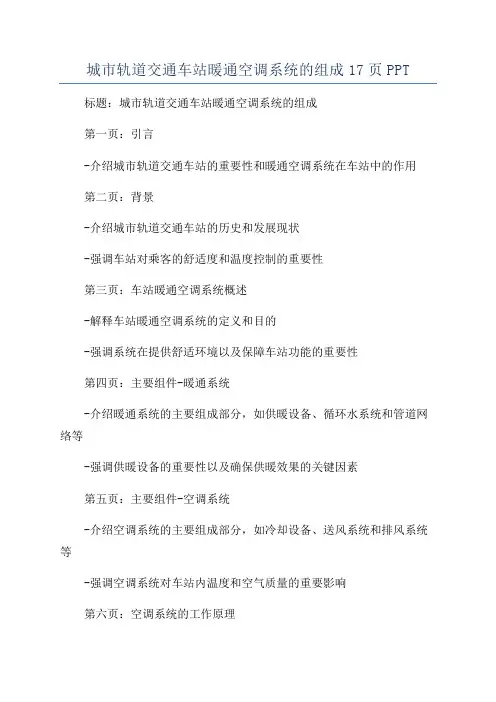

城市轨道交通车站暖通空调系统的组成17页PPT
城市轨道交通车站暖通空调系统的组成17页PPT标题：城市轨道交通车站暖通空调系统的组成第一页：引言-介绍城市轨道交通车站的重要性和暖通空调系统在车站中的作用第二页：背景-介绍城市轨道交通车站的历史和发展现状-强调车站对乘客的舒适度和温度控制的重要性第三页：车站暖通空调系统概述-解释车站暖通空调系统的定义和目的-强调系统在提供舒适环境以及保障车站功能的重要性第四页：主要组件-暖通系统-介绍暖通系统的主要组成部分，如供暖设备、循环水系统和管道网络等-强调供暖设备的重要性以及确保供暖效果的关键因素第五页：主要组件-空调系统-介绍空调系统的主要组成部分，如冷却设备、送风系统和排风系统等-强调空调系统对车站内温度和空气质量的重要影响第六页：空调系统的工作原理-详细解释空调系统的工作原理，包括制冷循环和热泵技术等-强调系统运行过程中的能耗和效率问题第七页：节能措施-介绍车站暖通空调系统中的节能措施，如使用高效设备和控制系统优化等-强调节能措施对减少能耗和环境保护的重要性第八页：保养和维护-提供保养和维护车站暖通空调系统的重要性-强调定期检查、清洁和维修的必要性，以确保系统的正常运行和高效性能第九页：案例分析-提供一个成功实施暖通空调系统的城市轨道交通车站案例-强调该案例的技术创新和节能效果第十页：现代化趋势-介绍现代城市轨道交通车站暖通空调系统的发展趋势-强调数字化和智能化技术的应用，以提升系统的效率和控制能力第十一页：挑战和解决方案-分析城市轨道交通车站暖通空调系统面临的挑战和问题-提供解决方案，如优化系统设计、改进能耗管理等第十二页：结论-总结车站暖通空调系统的重要性和组成部分-强调未来发展的重点和关键问题第十四页：致谢第十五页：附录1-车站暖通空调系统的示意图第十六页：附录2-案例分析中的成功实施车站暖通空调系统的图片或图表第十七页：Q&A环节。
模块7车站暖通空调系统课件城市轨道交通车站设备(共104张PPT)
7.1 车站暖通空调系统概述
标题八
7.1 车站暖通空调系统概述
冷水机组由压缩机、冷凝器、蒸发器、节流阀等设备及电气控制设备组成。其主要功能是为空调末端提供足够的具有所需温度的冷冻水流量。冷水机组以水为载冷剂，可进行远距离的输送和分配，并可以满足多个用户的需要。 在空调的制冷系统中，冷水机组通常有四种类型，分别为往复式制冷机、螺杆式制冷机、离心式制冷机和吸收式制冷机。其中，前三种属于蒸汽压缩式制冷机。蒸汽压缩式制冷机组是空调系统中应用最为广泛的制冷设备。
标题八
7.1 车站暖通空调系统概述
标题八
7.1 车站暖通空调系统概述
标题八
7.1 车站暖通空调系统概述
（2）冷却塔。温度较高的水通过冷却水泵被送到冷却塔中进行冷却。根据冷却塔内空气流动的动力不同，冷却塔可分为自然通风式冷却塔和机械通风式冷却塔两种。其中，机械通风式冷却塔的结构如图7-4所示。它主要由风机、电机、减速器、布水器、淋水填料和电机支架等组成。根据空气与水的相对流向不同，冷却塔又可分为逆流式冷却塔（水与空气平行流动，但方向相反）和横流式冷却塔（水与空气互相垂直流动）。
标题八
7.1 车站暖通空调系统概述
在自然界中，空气总是或多或少地含有水蒸气，这种空气称为湿空气。湿度是湿空气的状态参数之一，它表示空气中所含水分的量。 在一定温度下，空气只能容纳一定数量的水蒸气，超过一定数量后，多余的水蒸气就会凝结成水从空气中析出。因此，在某一温度下，一定量空气中所含水蒸气的量达到最大值时的湿空气称为饱和空气，对应的状态称为饱和状态。湿空气容纳水蒸气量的限度与温度有关，温度越高，空气能容纳的水蒸气的量就越大。如果降低饱和空气的温度，空气中的水蒸气的含量也会随之降低，并且多余的水蒸气会冷凝成液态水，根据这一原理，我们可以利用制冷装置对空气进行冷却去湿处理。
2024版暖通空调系统的设计ppt课件
暖通空调系统的设计ppt 课件目录•暖通空调系统概述•暖通空调系统设计基础•负荷计算与设备选型•空气处理过程与系统设计•水系统设计与水力平衡调节•控制系统设计与智能化技术应用•安装调试、运行维护及故障排除01暖通空调系统概述定义与分类定义暖通空调系统是一种集采暖、通风和空气调节于一体的综合性系统，旨在创造舒适的室内环境。
分类根据使用目的和场所不同，可分为舒适性空调、工艺性空调以及特殊用途空调等。
发展历程及现状发展历程从早期的自然通风、集中供暖到现代的中央空调、智能控制，暖通空调系统经历了不断发展和完善的过程。
现状目前，暖通空调系统已广泛应用于住宅、办公楼、商场、医院等各个领域，为人们提供了舒适的生活和工作环境。
未来趋势与挑战未来趋势随着科技的不断进步和环保意识的增强，未来的暖通空调系统将更加智能化、高效节能和环保。
例如，利用大数据和人工智能技术实现精准控制和优化运行，采用清洁能源和可再生能源降低碳排放等。
挑战在实现智能化和高效节能的过程中，面临着技术、成本和政策等多方面的挑战。
例如，如何提高系统的自适应能力和抗干扰能力，如何降低改造成本并保障投资回报，如何制定科学合理的政策引导和技术标准等。
02暖通空调系统设计基础热力学原理热力学基本概念温度、热量、功、热力学系统、状态方程等。
热力学第一定律能量守恒与转换定律在热力学中的应用。
热力学第二定律热现象的方向性，熵增原理及其在工程中的应用。
密度、粘度、压缩性、导热性等。
流体的物理性质流体静压力分布、流体静力学方程等。
流体静力学流动类型、流动阻力、流量计算等。
流体动力学流体力学原理控制系统的组成、分类、性能指标等。
自动控制原理控制方式控制策略开环控制、闭环控制、复合控制等。
PID 控制、模糊控制、神经网络控制等在暖通空调系统中的应用。
030201控制理论应用03负荷计算与设备选型03实例分析结合具体建筑类型和气候条件，进行负荷计算，并对结果进行分析和讨论。
第4章汽车空调采暖通风系统课件
加热器
加热系统的关键部件是加热器，加热器是燃烧器和热交换器 的组合体。 燃料燃烧产生的热量被介质（空气和水）吸收，传热介质通 过管道或散热器释放出热量，以达到提高车厢温度的目的。
加热器芯由管子 和散热片等构成。
加热器最常见 的故障是泄漏。
内循环式
外循环式 循环
内外混合循环式
内循环： 吸入车内空气 外循环： 吸入车外新鲜 空气 混合循环： 吸入内外两种空气
汽车空调中，一般选用直径约为10μm的中孔聚氨脂泡沫塑料、化 纤无纺布和各种人造纤维作过滤器。
（2）静电除尘 利用高压电极产生高压电
场，对空气进行电离，使尘埃 带电，然后在电场作用下产生 定向运动。
静电式净化器的工作原理
它由电离部、集尘部、活性炭吸附器三部分组成。电离部和 集尘部可做成一体，也可分开。它们是静电式净化器的主 要组成部分。电离部在电极之间加以5KV的电压，产生电 晕放电，粉尘被电离带上负电并被正极板吸引。正极板是 集尘部，在集尘部外加高电压，使粉尘受库仑力作用而吸 附在正极板上。当集尘部上积灰达到一定量时，可进行清 洗、除尘或更换。除去粉尘后的额空气再用活性炭吸附， 除去臭味及有害气体，然后被送到车厢。有的净化器还设 有负离子发生器，改善车厢内空气品质，以利于人体健康。
汽车空调系统基本知识（制冷/
制热）
热循环
冷凝器
蒸发器
压缩机
通风装置
鼓风机
冷循环
汽车空调系统的组成： 一般包括制冷系统、供暖系统和通风装置三个部分。
4.2 汽车空调的通风与净化系统
一、汽车空调的配气室
空气混合型 1、进气段
包括气源门和鼓风机。其作气是来自车外还是车厢内 部，以及两者的比例和进气量的大小。

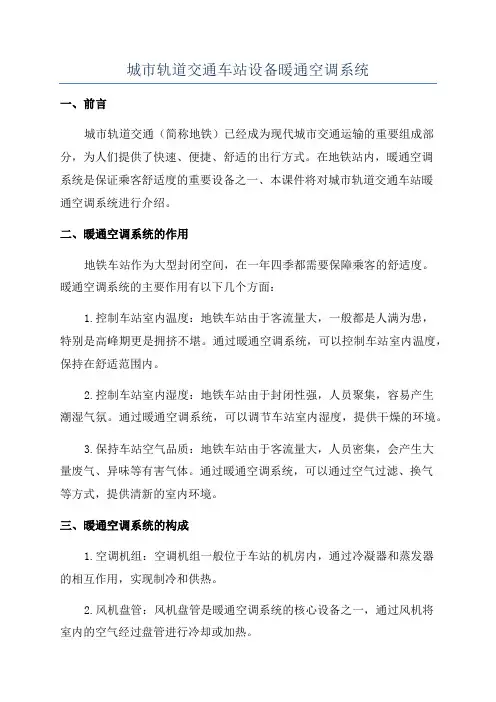

城市轨道交通车站设备暖通空调系统
城市轨道交通车站设备暖通空调系统一、前言城市轨道交通（简称地铁）已经成为现代城市交通运输的重要组成部分，为人们提供了快速、便捷、舒适的出行方式。
在地铁站内，暖通空调系统是保证乘客舒适度的重要设备之一、本课件将对城市轨道交通车站暖通空调系统进行介绍。
二、暖通空调系统的作用地铁车站作为大型封闭空间，在一年四季都需要保障乘客的舒适度。
暖通空调系统的主要作用有以下几个方面：1.控制车站室内温度：地铁车站由于客流量大，一般都是人满为患，特别是高峰期更是拥挤不堪。
通过暖通空调系统，可以控制车站室内温度，保持在舒适范围内。
2.控制车站室内湿度：地铁车站由于封闭性强，人员聚集，容易产生潮湿气氛。
通过暖通空调系统，可以调节车站室内湿度，提供干燥的环境。
3.保持车站空气品质：地铁车站由于客流量大，人员密集，会产生大量废气、异味等有害气体。
通过暖通空调系统，可以通过空气过滤、换气等方式，提供清新的室内环境。
三、暖通空调系统的构成1.空调机组：空调机组一般位于车站的机房内，通过冷凝器和蒸发器的相互作用，实现制冷和供热。
2.风机盘管：风机盘管是暖通空调系统的核心设备之一，通过风机将室内的空气经过盘管进行冷却或加热。
3.风管系统：风管系统是将空气从空调机组引入到车站各个区域的管道系统，通过风管的连接，实现室内的空气分布。
4.温控系统：温控系统用于监测车站室内温度，并控制空调机组和风机盘管的运行，以达到舒适的温度。
5.新风系统：新风系统主要负责引入新鲜空气，通过换气和过滤来提供优质的室内空气。
四、暖通空调系统的工作原理暖通空调系统的工作原理如下：1.制冷运行：空调机组通过制冷剂的循环，将车站内热量吸收，通过冷凝器排出。
冷凝器和风机盘管将冷风送入车站室内，通过风管系统和新风系统的配合，实现室内空气循环。
2.供热运行：空调机组通过供热装置，将外部热源通过蒸发器传热给风机盘管，再通过风管系统将热风送入车站室内，通过温控系统的控制，实现室内温度控制。
城市轨道交通车站设备单元6暖通空调系统ppt课件
二、组合式空调箱—风机
二、组合式空调箱—空气分配器
包括各种形式的风阀及送、回风口
三、风机设备
1、TVF风机 2、UPE/OTE排热风机 3、射流风机
四、风机盘管
二、车站级控制
装置位置——车站车控室 主要配置——车站级工作站和紧急控制盘
二、车站级控制
功能 在正常情况下，监视控制本站空调系统； 节能、自动、灾害模式的改变和运行 火灾时，接收报警信息，进入灾害模式
二、车站级控制
北京地铁四号线车站级控制紧急控制盘
三、就地级控制
装置位置——环控电控室（个别在综控室） 主要配置——每种设备上或旁均设有就地控制按钮
一、车站暖通空调系统的功能 二、车站暖通空调系统的分类
一、车站暖通空调系统的功能
如果没有任何的人为干涉，车站内环境和温度将会如何变化 ？
一、车站暖通空调系统的功能
地下车站环境特点 相对封闭的空间----只有出入口、风井、排风口、隧道洞口与外界连通 常年热源----运行的列车、人员、设备 土壤热惰性----隧道及车站周围土壤蓄热能力 活塞风
一、车站暖通空调系统的功能
正常运行时——降温、除湿
阻塞隧道时——快速通风换气
对空气中的粉尘和有害物质及二氧化碳的过滤与处理
火灾及毒气等事故时，及时排除有害物质
营造安全、舒适的乘车和工作环境！
一、车站暖通空调系统的功能
车站暖通空调系统的设计目标 站厅温度比室外空气计算温度低2℃ ～3℃，且不高于30℃；相对湿度为45％～65%。 站台温度比站厅低l℃ ～2℃；相对湿度为45％～65％。 区间隧道夏季温度不高于40℃。
城市轨道交通通风与空调系统ppt课件
车门距相对应．看上去就像是一排电梯的
门，如图8-2所示。列车到站时，列车车门
正好对着屏蔽门上的活动门，乘客可自由
上下列车，关上屏蔽门后，所形成的一道
隔墙可有效阻止隧道内热流、气压波动和
图8-2 屏蔽门系统
灰尘等进入车站，有效地减少了空调负荷，为车站创造了较为舒适的环境。另外屏蔽门系统的设置 可以有效防止乘客有意或无意跌入轨道，减小噪声及活塞风对站台候车乘客的影响，改善了乘客候
单元五 城市轨道交通通风与 空调系统
1
课题一 通风空调系统概述
城市轨道交通通风空调系统（又称轨道交通环控系统）是指在车站站 厅、站台、隧道、设备及管理用房等处所的环境进行空气处理的系统
功能：调节指定区域内的空气温度、湿度、并控制二氧化碳、粉尘等 有坏物质的浓度，为了向乘客及工作人员提供一个良好的周围空气环 境，并保证重要设备的正常运行。特殊情况下，排烟的作用。
19
城市轨道交通通风空调系统
小系统 地铁车站小系统由空调新风机、小型组合空调机、
回排风机及一系列的风阀组成。 小系统设备一般全年不间断运行，运行模式由
BAS系统根据设定的判断条件自动执行。
20
城市轨道交通通风空调系统
车站水系统 鼓楼站和东门口站水系统采用集中式供冷，冷站设于鼓楼站，其余地下车站
出于通风空调的自动控制和设备管理的需求，将城市轨道交通的采暖、 空调、通风与制冷设备的自动化控制，通过集成系统BAS进行远程控 制监视与控制，分为3及
1.中央监控（控制中心），对全线隧道通风系统进行监视，对隧道的温度 湿度进行监视，对车站的设备进行监视
2.车站监控，对本站的范围内的隧道通风系统的设备进行监视，对本站内 的温湿度进行监视，对车站内大系统，小系统，水系统进行监控
地铁车站通风空调系统经典课件
4、 制冷剂式空调系统（多联机）
利用直接蒸发的制冷剂吸热来调节室内温度、湿度
2018/11/29
27
2018/11/29
空气处理装置（制冷、加湿、除湿） 28
冷冻 水
新风
冷冻水
风管 新风
风机盘管
风机盘管
送风 回风
回风
新风机组
2018/11/29
29
一、风管
采用金属、非金属薄板或其他材料制作而成，用于空气流通
集中式中央空调 处理空气量大， 半集中式中央空调 适用于空气调节
有集中的冷源，运行
可靠，便于管理和维 修，但机房占地面积 较大
房间较多，且各房间
要求单独调节
2018/11/29
25
通风空调系统的分类（续）
一、按负担室内热湿负荷所用的工作介质分类 1、 全空气式空调系统（大小系统）
空调房间的室内热湿负荷全部由经过处理的空气来承担， 利用空调装置送出风调节室内空气的温度、湿度。
空气处理设备和送、回风机等集中设在空调机房
内，通过送、回风管道与被调节的空调场所相连， 对空气进行集中处理和分配
2018/11/29
23
通风空调系统的分类（续）
2、半集中式空调（多联机）
送入空调房间的新风由空调机房集中处理，空
调房间内的空气由分散在房间内的装置处理的
系统
2018/11/29
24
通风空调系统的分类（续）
2、 全水式空调系统（盘管风机）
全部由经过处理的水负担室内热湿负荷 ，利用冷冻机处 理后的冷冻水送往空调房间的风机盘管中对房间的温度、 湿度进行处理。
2018/11/29 26
通风空调系统的分类（续）
暖通空调设计—空调系统设计ppt课件
13—电动阀
32
1—分水器
2—集水器
3—冷水机组
4—动态水力平衡
二
阀
次
5—冷冻水一次泵
泵
6—止回阀
变
7—静态水力平衡
流 量
阀 8—压差控制器 9—冷冻水二次泵
系
10—冷冻水一次备
统
用泵
11—末端风机盘管
12—电动两通阀
13—电动阀
33
第二节.空气调节冷热水系统
五.变流量系统的设置
设置2台或2台以上冷水机组和循环泵的空气调节 水系统,应能适应负荷变化改变系统流量。
出的送风量； 3 室内散发有害物质，以及防火防爆等要求不允许
空气循环使用； 4 各空气调节区采用风机盘管或循环风空气处理机
组，集中进新风的系统。。
16
第一节. 空调系统
十一.空气调节系统的新风量
1 不小于人员所需新风量，以及补偿排风和 保持室内正压所需风量两项中的较大值；
2 民用建筑人员所需最小新风量按国家现行 有关卫生标准确定；工业建筑应保证每人不小于 30m³/h的新风量。并根据人员的活动和工作性质 以及在室内的停留时间等因素确定。
用的补水泵，宜设置备用泵。
(当给水硬度较高时，空气调节热水系统的补水宜进行水处理，
并应符合设备对水质的要求)
43
软化水装置
44
开式膨胀水箱定压的补水系统
45
开式高位膨胀水箱： 膨胀水箱的有效容积为膨胀水量Vp 与调节
水量Vt之和。 a．膨胀水量Vp=α·Vc·△t 式中α——水的膨胀系数，取0．0005； VC——系统水容量(L)； △t——水的平均温差，冷水取15℃，热水
二.开式与闭式空调水系统 空气调节水系统宜采用闭式循环。当必须采
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、车站暖通空调系统的分类
一、车站暖通空调系统的功能
如果没有任何的人为干 涉，车站内环境和温度
将会如何变化
？
一、车站暖通空调系统的功能
地下车站环境特点
相对封闭的空间----只有出入口、风井、排风口、 隧道洞口与外界连通 常年热源----运行的列车、人员、设备 土壤热惰性----隧道及车站周围土壤蓄热能力 活塞风
检查设备
滞留车站内——顺列车运行方向进行送— 排机械通风，冷却列车空调冷凝器，保证 乘客感觉舒适
三、隧道通风系统
工作原理
火灾时——启动风机排烟降温；隧道一段 的隧道风机输送新鲜空气，另一段的隧道 通风机从隧道排烟，引导乘客向气流方向 撤离，消防人员顺气流方向抢救工作
四、车站空调水系统
作用——提供冷源给车站空调，用冷却水 系统带走热量
冷凝器 （冷凝）
●向空气放出冷媒的热量使 气态冷媒变为液态
液 体
膨胀阀 （膨胀）
低温 低圧 ●降低冷媒压力
●调整冷媒流量
液 体
高 高圧 温
四、车站空调水系统
2、空调水系统的运行原理——车站空调水系统
作用地点——站台、站厅 主要设备——设于车站两端的站厅/台全新
风机、站厅/台的回/排风机、站厅组合式空 调机组及相应的各种风阀 安装位置——对称的分布在站厅两端的环 控机房内，风管位置如下图
深圳二号 线国贸站
一、车站大系统
工作原理 与外界接通的新风机提供的新风+站台站厅
的回/排风机提供的回/排风——经过混合风 室的混合输送给组合式空调机组，经过过 滤、湿度调节、冷却、风力调节降风压后 送到站台或者站厅
一、车站大系统
一、车站大系统
站台火灾 时工作原 理
向站厅层 送风，停 止向站台 层送风， 站台层进 入排烟状 态（高速 排烟）
一、车站大系统
站厅火灾时 工作原理
向站台层送 风，停止向 站厅层送风， 站厅层进入 排烟状态
二、车站小系统
作用地点——设备房、管理用房 主要设备——轴流风机、柜式、吊挂式空
《城市轨道交通车站设备》
单元6 车站暖通空调系统
单元6 车站暖通空调系统
学习目标 1.握车站暖通空调系统的分类、组成； 2.掌握车站空调水系统的运行原理； 3.掌握车站暖通空调系统的控制方式； 4.识别车站暖通空调系统的常见设备； 5.能分析特殊情况下暖通空调系统设 备的运行。
6.1车站暖通空调系统概述
四、车站空调水系统
2、空调水系统的运行原理
制冷的基本思路
利用液体的蒸发可以吸收周围环境的热量。
四、车站空调水系统
2、空调水系统的运行原理——基本原理
制冷的基本思路
利用液体的蒸发可以吸收周围环境的热量。
四、车站空调水系统
2、空调水系统的运行原理——基本原理
请仔细观察左 图，总结一下 制冷基本原理。
站台温度比站厅低l℃ ～2℃；相对湿度为45％～ 65％。
区间隧道夏季温度不高于40℃。
二、车站暖通空调系统的分类
1、开式系统
应用机械或“活塞效应”的方法使轨道内部 与外界交换空气，利用外界空气冷却车站 和隧道。
二、车站暖通空调系统的分类
2、闭式系统
仅供给满足乘客所需的新鲜空气量 站内——空调系统 区间隧道——活塞风
四、车站空调水系统
2、空调水系统的运行原理——基本原理
70 PSI
膨胀阀
蒸发器
低压
高压
压缩机
液体
冷凝器
263 PSI 蒸气
四、车站空调水系统
2、空调水系统的运行原理——基本原理
低温 低压 压缩机 （压缩）
气体 高
●耗电做功使低温低压冷媒气体 变为高温高压气体
温
（蒸发）
●空气吸收冷媒的冷量使 液态冷媒变为气态
主要设备——组合式空调机组、风机盘管、 冷水机组、水泵、冷却塔、水阀与管路
系统组成——冷冻水与冷却水系统
四、车站空调水系统
1、空调水系统组成 空调冷冻水系统——由车站冷冻站为空调大
系统和小系统提供循环冷冻水的系统 空调冷却水系统——将车站产生的多余热量
带走的系统，冷却水吸收热量后，通过冷 却水泵送到室外高处的冷却塔降温后循环。
二、车站暖通空调系统的分类
3、屏蔽门式系统 屏蔽门隔开站台与隧道 站内——车站空调系统 隧道——隧道通风系统
二、车站暖通空调系统的分类
比较！！！
类型
特点
应用程度
开式系统
适用于当地最热月份的平 均温度高于且运量较大的
轨道交通。
早期有所应用、地 面线
闭式系统
屏蔽门式 系统
独立的车站空调系统和隧 道通风系统两个系统。
四、车站空调水系统
2、空调水系统的运行原理——基本原理
提高压力，强 制冷却，使制 冷剂从气体转 化为液体而放 出热量。
四、车站空调水系统
2、空调水系统的运行原理——基本原理
高压的液体通 过小孔，迅速 膨胀降压、气 化而吸热。
2、空调水系统的运行原理——基本原理 ）
将上述两个过程组合起来，就可以形成一个制冷循环 。从制 冷循环可以看出，所谓制冷就是通过制冷剂的状态变化（气态 →液态，放热；液态→气态，吸热）将一个地方（蒸发器周围） 的热量带到另一个地方（冷凝器周围）。
调机组及各种风阀 安装位置——相应的设备房内
二、车站小系统
工作原理图
三、隧道通风系统
作用地点——区间隧道与车站隧道 主要设备——隧道风机(TVF风机)、推力风
机、射流风机及相关电动风阀、风亭 安装位置——下图所示
三、隧道通风系统
工作原理图
三、隧道通风系统
工作原理 每天清晨——打开隧道风机，进行冷却，
无屏蔽门车站多采 用此种系统，应用
较广
安全、节能、美观
应用越发广泛
6.2暖通空调系统的组成
车站暖通空调系统
隧道通风系统
车站通风空调系统
车站公共区间 通风空调系统 （车站大系统）
车站设备管理用房 通风空调系统 （车站小系统）
空调水系统
TVF风机兼U/O风机
组合式空调箱 回风/排烟风机
一、车站大系统
一、车站暖通空调系统的功能
正常运行时——降温、除湿 阻塞隧道时——快速通风换气 对空气中的粉尘和有害物质及 二氧化碳的过滤与处理
火灾及毒气等事故时，及时排 除有害物质
营造安全、舒适的乘车和工作环境！
一、车站暖通空调系统的功能
车站暖通空调系统的设计目标
站厅温度比室外空气计算温度低2℃ ～3℃，且不 高于30℃；相对湿度为45％～65%。
