硅酸盐水泥的性能及应用共87页
建筑材料：通用硅酸盐水泥PPT课件
.
15 13
硅酸盐水泥
安定性
水泥的体积安定性是指水泥浆体在凝结硬化过程中体积变化的均 匀性。当水泥浆体硬化过程发生不均匀变化时，会导致膨胀开裂、翘 曲、甚至崩塌等现象，造成严重的工程事故。
引起水泥体积安定性不良的原因主要有： ①水泥中含有过多的游离氧化钙和游离氧化镁。 ②石膏掺量过多。
.
20 18
（3）一般酸的腐蚀
硅酸盐水泥
• 腐蚀介质：无机酸和有机酸
• 腐蚀机理： 各种酸对水泥都有不同程度的腐蚀作用，它们与水泥
石而中导的致破Ca坏(O。H腐)2作蚀用作后用生最成快的的化是合无物机或酸溶中于的水盐或酸体、积氢膨氟胀酸、 硝酸、硫酸和有机酸中的醋酸、蚁酸和乳酸等。 水的氯例化如钙：，盐导酸致与溶水出泥性石化中学的侵Ca蚀(O：H)2作用生成极易溶于
强碱(如氢氧化钠)作用后会被腐蚀破坏。氢氧化钠与水泥熟料中未水化的铝酸 盐作用，生成易溶的铝酸钠，出现溶出性侵蚀：
3CaO·Al2O3 + 6NaOH → 3Na2O·Al2O3 + 3Ca(OH)2 另外，当水泥石被氢氧化钠溶液浸透后，又在空气中干燥，与空气中的
二氧化碳作用生成碳酸钠，碳酸钠在水泥石毛细孔中结晶沉积，可使水泥石 胀裂。
.
32
一、分类及组成
通用水泥
硅
酸
盐
系
列 水
专用水泥
泥
特性水泥
通用硅酸盐水泥的一般规定 硅酸盐水泥 普通硅酸盐水泥 矿渣硅酸盐水泥 火山灰硅酸盐水泥 粉煤灰硅酸盐水泥 复合硅酸盐水泥
.
42
通用硅酸盐水泥的一般规定
2、组成 通用硅酸盐水泥是以硅酸盐水泥熟料和适量的石膏及规定的混合材料制成的
硅酸盐水泥的性能
硅酸盐水泥的性能PPT课件
B 促凝剂指减少水泥浆由塑性变为固态所需时间，提 高早期强度，并对后期强度无显著影响的外加剂。
促凝剂主要有三类： 氯盐类，如氯化钙、氯化钠等； 硫酸盐类，如硫酸钠、硫代硫酸钠等； 有机胺类，如三乙醇胺、三异丙醇胺等；
但CaCl2会使钢筋锈蚀。常与阻锈剂亚硝酸钠复合使用。 Na2S04与Ca(OH)2作用生成强碱NaOH，易于活性集
图10-7养护温度对水泥浆体强度增长的影响
第22页/共61页
养护对水泥强度发展的影响
第23页/共61页
§9-3 体积变化与水化热？
一、体积变化
水泥浆体在硬化过程中产生的体积变化有：
化学减缩 湿胀干缩 碳化收缩
第24页/共61页
（一）化学减缩：
1ቤተ መጻሕፍቲ ባይዱ定义：
2、减缩量：
水泥在水化硬化过 程中，无水的熟料矿物
矿物组成 A水泥 B水泥
C3S/％ 60
47
C2S/％ 15
28
C3A/％ 16
10
C4AF/％ 9
15
第34页/共61页
挡墙开裂与水泥的选用 某大体积的混凝 土工程，浇注两周后拆模，发现挡墙有多道 贯穿型的纵向裂缝。该工程使用某立窑水泥 厂生产42.5Ⅱ型硅酸盐水泥，其熟料矿物组 成如下：
C3S 61％；C2S 14％；C3A 14％；C4AF 11％。
图10-9水泥浆体干缩率随时间的变化 1－C3A含量4%；2－C3A含量6%； 3－C3A含量8%
图10－10水灰比对水泥浆体干缩的影响
图10－8湿胀干缩示意图
第28页/共61页
（三）碳化收缩：
1、定义：在一定的相对湿度下，硬化水泥浆 体中的水化产物如Ca(OH)2、C-S-H等会与空气 中的CO2作用，生成CaCO3和H2O，造成硬化 浆体的体积减少，出现不可逆的收缩现象，称 为碳化收缩。
硅酸盐水泥的性能及应用
硅酸盐水泥的性能及应用8硅酸盐水泥的性能及应用习要点硅酸盐水泥的性能是具有理论性和实用性的重要内容学习时应重点理解并定凝结时间的意义和影响凝结时间的因素;掌握水泥强度的产生、发展和影响因素；积变化与水化热在工程中所产生的影响了解抗渗性、抗冻性及坏境介质对水泥耐久响机理拿握普通混凝土配合比的计算并了解混凝土的种类及应用了解外加剂对水凝土的作用和常用夕卜加剂的种类及机理。
硅酸盐水泥在现代建筑工程中主要用以配制砂浆、混凝土和生产水泥制品，随着国民经济的不断发展，水泥作为大量应用的工程材料，研究和改善其性能，对于发展水泥品种、提髙建筑效率、改进工程质量都具有十分重要的意义。
硅酸盐水泥的性能包括:物理性能，如密度细度等, 建筑性能，如凝结时间、泌水性、保水性、强度、体积变化和水化热、耐久性等.8. 1硅酸盐水泥的凝结时间水泥浆体的凝结时间，对于建筑工程的施工具有十分重要的意义。

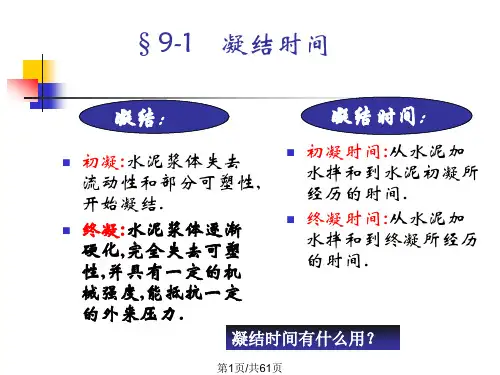

水泥浆体的凝结可分为初凝和终凝。
初凝表示水泥浆体失去流动性和部分可塑性，开始凝结。
终凝则表示水泥浆体逐渐硬化，完全失去可塑性，并具有一泄的机械强度，能抵抗一泄的外来压力。
从水泥加水搅拌到水泥初凝所经历的时间称为“初凝时间”，到终凝所经历的时间称为“终凝时间”。
在施工过程中，若初凝时间太短，往往来不及进行施工浆体就变硬，因此，应有足够的时间来保证混凝丄砂浆的搅拌、输送、浇注、成型等操作的顺利完成。
同时还应尽可能加快脱模及施工进度，以保证工程的进展要求。
为此，各国的水泥标准中都规左了水泥的凝结时间。
初凝时间，对水泥的使用更具有实际意义。
根据中国水泥国家标准GB 175—1999 规泄，酸盐水泥初凝不得早于45min,终凝不得迟于390min°8. 1?1凝结速度水泥凝结时间的长短决泄于其凝结速度的快慢。
从水泥的水化硬化过程可知，水泥加水拌和后熟料矿物开始水化，熟料中各矿物28d 的水化速度大小顺序为CaA>CaS>C4AF>C2S, 并产生各种水化物，C3S与C2S水化生成C_S_H凝胶和Ca(0H)2, C3A与C4AF在石膏作用下?根据石膏掺量的不同可分别水化生成三硫型水化硫铝(铁)酸钙(AFt).单硫型水化硫铝(铁)酸钙(AFm)和C/H：個溶体。
硅酸盐水泥的特性介绍及应用(ppt 91页)
2019/10/20
2
水泥的应用
土木工程
海洋工程
能源电力 水利电力
房屋建筑、道路、桥梁、隧 道、机场。 港口、码头、水下建筑、石 油钻井平台。 石油钻井、热电站、核电站。 大坝、水电站、水工建筑。
2019/10/20
3
输 水 管
内
径 6.6 m
外
径 7.5 m
2019/10/20
如砌筑水泥、油井水泥、 道路水泥、大坝水泥等
如白色硅酸盐水泥、快凝 快硬硅酸盐水泥等
13
第二节 硅酸盐水泥
一、硅酸盐水泥生产及其矿物组成 凡由硅酸盐水泥熟料，0～5％的石灰石或
粒化高炉矿渣、适量石膏磨细制成的水硬性胶 凝材料，称为硅酸盐水泥(也称波特兰水泥)。
不掺混合材料的，称为Ⅰ型硅酸盐水泥， 代号P.Ⅰ；掺入不超过水泥质量5%的混合材料 的，称为Ⅱ型硅酸盐水泥，代号P.Ⅱ。
氟铝酸盐水泥等
活性二氧化硅 活性氧化铝
石灰火山灰水泥、石膏矿渣水泥、 低热钢渣矿渣水泥等
2019/10/20
12
按性能和用途分 通用水泥
水泥
2019/10/20
专用水泥 特性水泥
硅酸盐水泥(P.I、P.II) 普通硅酸盐水泥(P.O) 矿渣硅酸盐水泥(P.S) 粉煤灰硅酸盐水泥(P.F) 火山灰质硅酸盐水泥(P.P) 复合硅酸盐水泥(P.C)
CaO·Fe2O3·H2O
与C3A的水化相似，主要水化产物为水化铝酸三 钙C3AH6晶体、水化铁酸一钙。
2019/10/20
27
水泥熟料的主要水化产物有：水化硅酸钙 和水化铁酸钙胶凝、氢氧化钙、水化铝酸 钙和水化硫铝酸钙晶体。在充分水化的水 泥石中，C-S-H约占70%，CH约占20%，钙 矾石和单硫型水化硫铝酸钙约占7%。
通用硅酸盐水泥2020
通用硅酸盐水泥2020摘要：通用硅酸盐水泥是一种广泛应用于建筑和工程领域的建筑材料。
本文将重点介绍2020年的通用硅酸盐水泥，包括其定义、特性、制备过程、应用领域和市场前景等方面。
一、引言通用硅酸盐水泥是一种由石灰石、粘土和其他辅助原料通过研磨、混合、煅烧和烧结等工艺制备而成的建筑材料。
它具有较高的强度、耐久性和可塑性，在建筑和工程领域有着广泛的应用。
二、通用硅酸盐水泥的特性1. 强度：通用硅酸盐水泥具有较高的强度，能够满足各种工程和建筑项目对强度的要求。
2. 耐久性：通用硅酸盐水泥在经历长期的水浸、高温、低温等环境中依然能够保持稳定的性能和强度。
3. 可塑性：通用硅酸盐水泥能够通过调整配方和工艺来实现不同程度的可塑性，满足各种建筑结构的需要。
4. 粘结性：通用硅酸盐水泥具有良好的粘结性，能够有效地连接不同材料和构件，提高整体的结构稳定性。
三、通用硅酸盐水泥的制备过程通用硅酸盐水泥的制备过程主要包括原料的选取和处理、原料的研磨和混合、煅烧和烧结等步骤。
1. 原料的选取和处理：石灰石、粘土和其他辅助原料是通用硅酸盐水泥的主要组成部分，它们需要经过矿石开采、破碎和筛选等工艺进行处理。
2. 原料的研磨和混合：将选取和处理后的原料进行研磨和混合，以获得均匀的粉状混合物。
3. 煅烧和烧结：将混合物进行煅烧和烧结处理，以使其在高温下发生化学反应，形成硬化的水泥熟料。
四、通用硅酸盐水泥的应用领域通用硅酸盐水泥在建筑和工程领域有着广泛的应用，可以用于混凝土结构、砌体结构、地基和桩基等方面。
1. 混凝土结构：通用硅酸盐水泥是混凝土的主要胶凝材料，可以用于制备各种混凝土构件，如梁、柱、板和墙等。
2. 砌体结构：通用硅酸盐水泥可以用于制备砖、石和砌块等砌体材料，用于搭建各种建筑和结构。
3. 地基和桩基：通用硅酸盐水泥可以用于地基和桩基的加固和加固，提高地基的承载能力和稳定性。
五、通用硅酸盐水泥的市场前景随着经济的快速发展和城市化进程的加速，建筑和工程领域对通用硅酸盐水泥的需求将继续增加。
硅酸盐水泥的特性介绍及应用
水泥是建筑工业的三大基本材料之一，使用广、 用量大，素有“建筑工业的粮食”之称。
水泥的应用
土木工程
海洋工程
能源电力 水利电力
房屋建筑、道路、桥梁、隧 道、机场。 港口、码头、水下建筑、石 油钻井平台。 石油钻井、热电站、核电站。 大坝、水电站、水工建筑。
3CaO•Al2O3，C3A
4CaO•Al2O3•Fe2O3，C4AF
游离氧化钙和氧化镁
f－CaO和f－MgO
碱类及杂质
少量的游离氧化钙和氧化镁及少 量的碱(氧化钠和氧化钾)对水泥 的质量及应用带来不利影响
四种熟料矿物的水化特性各不相同，对水 泥的强度、凝结硬化速度及水化放热的影 响也不同。改变熟料矿物成分间的比例时， 水泥的性质即发生相应的变化。
生产 厂
甲
熟料矿物成分，% Ｃ3S C2S C3Ａ Ｃ4AF 56 17 12 15
乙 42 35
7
16
由甲厂硅酸盐水泥熟料配制的硅酸盐水泥的强度发展 速度、水化热、２８d时的强度均高于由乙厂硅酸盐水 泥熟料配制的硅酸盐水泥．但耐腐蚀性则低于由乙厂 硅酸盐水泥熟料配制的硅酸盐水泥。
二、硅酸盐水泥的水化与凝结硬化
水泥的分类
按主要水硬性物质分
水泥种类 硅酸盐水泥
铝酸盐水泥
硫铝酸盐水泥
铁Hale Waihona Puke 酸盐水泥氟铝酸盐水泥以火山灰或潜在水硬性 材料以及其他活性材料 为主要组分的水泥
主要水硬性物质
硅酸钙
铝酸钙
无水硫铝酸钙 硅酸二钙
铁相、无水硫铝 酸钙、硅酸二钙 氟铝酸钙、硅酸
二钙
主要品种
建筑工程中硅酸盐水泥的应用技术规范
建筑工程中硅酸盐水泥的应用技术规范一、引言硅酸盐水泥作为一种重要的水泥类型，在建筑工程中被广泛应用。
本文旨在介绍硅酸盐水泥的应用技术规范，包括硅酸盐水泥的性能特点、硅酸盐水泥的应用范围、硅酸盐水泥的施工技术规范等方面。
二、硅酸盐水泥的性能特点硅酸盐水泥是以熟石膏、石灰石、石英砂、白云石、膨胀珍珠岩等为主要原料，经过煅烧、粉磨制成的水泥。
其性能特点如下：1. 早期强度高：硅酸盐水泥的早期强度高，可在短时间内达到一定的强度，适用于对强度要求较高的混凝土、砂浆等。
2. 抗渗性好：硅酸盐水泥具有良好的抗渗性能，能有效地防止水分的渗透。
3. 耐腐蚀性强：硅酸盐水泥具有较好的耐腐蚀性能，适用于海洋、化工等工业环境。
4. 抗冻性好：硅酸盐水泥具有较好的抗冻性能，能够保证混凝土在低温环境下的稳定性。
5. 与钢筋黏结力强：硅酸盐水泥与钢筋的黏结力强，能够有效地保证混凝土结构的稳定性。
三、硅酸盐水泥的应用范围硅酸盐水泥适用于各种建筑工程中的混凝土、砂浆、防水涂料等的制作。
具体应用范围如下：1. 普通混凝土：硅酸盐水泥适用于普通混凝土的制作，可用于建筑物地基、墙体、柱子、梁等的施工。
2. 水泥砂浆：硅酸盐水泥适用于水泥砂浆的制作，可用于墙体、地面、天花板等的抹灰、砌筑、修补工作。
3. 防水涂料：硅酸盐水泥适用于防水涂料的制作，可用于地下室、洗手间、水池等的防水处理。
4. 道路工程：硅酸盐水泥适用于道路工程中的路面、桥梁、隧道等的施工。
5. 工业建筑：硅酸盐水泥适用于工业建筑中的地板、墙体、屋面等的施工。
四、硅酸盐水泥的施工技术规范在使用硅酸盐水泥进行建筑施工时，需要按照以下技术规范进行操作：1. 储存：硅酸盐水泥应储存在干燥、通风、避免阳光直射的地方，以免水分和二氧化碳的作用影响其性能。
2. 搅拌：硅酸盐水泥在搅拌时应注意按照比例加入水和骨料，搅拌均匀，以免出现过多或不足的情况。
3. 浇筑：硅酸盐水泥在浇筑时应注意均匀浇注，避免出现空鼓、缝隙等情况。
《硅酸盐水泥》课件
熟料的制备
原料：石灰石、粘土、铁矿石等 煅烧：在高温下煅烧原料，形成熟料 冷却：冷却熟料，使其达到适宜的粒度 储存：将熟料储存在适当的环境中，以保持其性能
水泥的粉磨与包装
包装：将水泥粉装入包装袋 或包装桶中，进行密封包装
粉磨：将熟料、石膏、混合 材等原料混合，通过球磨机 进行粉磨，得到水泥粉
储存：将包装好的水泥储存 在干燥、通风的仓库中，避
强度等级与抗压性能
强度等级：分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等 抗压性能：抗压强度高，可达到30MPa以上 耐久性：具有良好的耐久性，不易受环境影响 施工性能：易于施工，可塑性好，易于成型和养护
抗折强度与耐磨性
抗折强度：通用硅酸盐水泥的抗折强度较高，能够承受较大的弯曲应力 耐磨性：通用硅酸盐水泥的耐磨性较好，能够抵抗磨损和磨蚀 耐久性：通用硅酸盐水泥的耐久性较好，能够长期保持其性能 稳定性：通用硅酸盐水泥的稳定性较好，能够抵抗环境变化和化学腐蚀
单击添加标题
通用硅酸盐水泥 的生产工艺
通用硅酸盐水泥 的应用领域
通用硅酸盐水泥 的定义
通用硅酸盐水泥 的性能特点
通用硅酸盐水泥 的市场前景与发 展趋势
通用硅酸盐水泥的含义
通用硅酸盐水泥是一种常见的建筑材料，主要由硅酸盐水泥熟料、石膏和混合材料组成。
通用硅酸盐水泥的强度高，耐久性好，广泛应用于各种建筑工程中。
免受潮
运输：将包装好的水泥运输 到施工现场，进行使用
生产过程中的质量控制
原料选择： 选择优质石 灰石、粘土、 铁矿石等原 料
配料比例： 严格控制石 灰石、粘土、 铁矿石等原 料的配比
温度控制： 控制煅烧温 度，保证熟 料质量
硅酸盐水泥性能-文档资料
工程是不利的。
我公司P.O42.5水泥的水化热3天略高于中
热水泥指标，7天与中热水泥指标相同； P.C32.5水泥的水化热会大大低于中热水 泥。
八：抗大气稳定性
主要与环境之中CO2的浓度有关。混凝土
构件在大气中会发生一定的碳化收缩， 这是一个长期的过程，具体机理现在学 术界尚没有弄清楚。
实验证明水灰比0.4以下的的水泥石，将
是高度抗冻的。
掺加加气剂可以提高水泥石的抗冻性。
十一：湿胀干缩体积变 化
混凝土的湿胀干缩要求适当增加石膏的
掺加量；加强对混凝土的养护，最大程 度地减小干缩的危害。
六：泌水性和保水性
提高水泥的细度，可有效地降低泌水，
掺入火山灰质混合材也可以有效地降低 泌水。 水泥的保水性是指水在水泥浆体静止时 不会析出，但当在吸水板、振荡、真空 等条件下可以放出的水分，反映水泥的 保水性，主要是砌筑时，砖会吸水。我 公司水泥在泌水性和保水性方面都有较 好的表现。
七：水化热
硅酸盐水泥的性能
——水泥性能与混凝土的适用性
一、比重和容重
比重：3.1～3.2 容重：疏松状态容重为900～1300kg/m3
紧密状态容重为1400～1700kg/m3
二:粉磨细度
水泥颗粒的细度主要分布为：0～85μ
m；其 中10μ m以下颗粒决定水泥的早期水化速度、 1天和3天强度；10～30μ m的颗粒决定7～28 天强度；大于40～60μ m的颗粒水化速度很慢； 60μ m以上颗粒基本不起作用；我公司水泥 40μ m以下颗粒达95%以上。
九：抗渗性
抗渗性是指混凝土构件抵抗水渗透作用
的性能。与混凝土的抗冻性与耐久性密
精品课件--硅酸盐水泥的性能与化学侵蚀
第二节 硅酸盐水泥的化学侵蚀
包括：
• 一、淡水作用（溶析） • 二、酸和酸水作用（溶析和化学溶解） • 三、硫酸盐作用 • 四、碱性溶液 • 五、提高水泥的抗腐措施 •
一、淡水作用（溶析）
• 水泥遇到水后硅酸钙水化会形成Ca（OH）2。 如果流水不断，Ca（OH）2会不断溶出，水 泥就会形成孔隙，渗透加强，CaO首先溶出， 其次是高碱性水化硅酸盐溶出，水泥强度 下降。一般地，CaO溶出5%，水泥强度就会 下降7%。而CaO溶出24%，水泥强度就会下 降29%。
钙矾石体积膨胀，造成水泥强度下降。混合料 掺量太多，水泥强度也会下降。但适量掺入可 增加后期强度。
三、体积变化
• 由于C3S水解形成水化硅酸钙后体积会减小， 所以水泥-水总体积会减缩，但固相体积会 增大。即熟料水化后形成的水化硅酸钙及 氢氧化钙的总体积与熟料矿物总体积相比 会增大。
• 单矿物的体积减缩作用大小：C3A> C4AF> C3S>C2S
• Ca（OH）2+ Na2SO4·10H2O==Ca SO4·2 H2O(石 膏)+2NaOH+ 8H2O
• C-A-H+石膏+ H2O→钙矾石+ Ca（OH）2 • 石膏和钙矾石的形成会导致体积膨胀，分别为
124%和94%，致使水泥裂开。
• Ca（OH）2+ MgSO4+2H2O=== Ca SO4·2 H2O+Mg（OH）2↓
硅酸盐水泥的性能与化学侵蚀
第一节 硅酸盐水泥的性能
水泥的性能包括：
• 一、凝结时间 • 二、强度 • 三、体积变化 • 四、水化热
一、凝结时间
• 1．要求：波特兰水泥 初凝时间>45Min， 终凝时间<6.5h。
通用硅酸盐水泥的特性与应用
通用硅酸盐水泥的特性与应用2013级土木工程系土木工程专业1班***摘要通用硅酸盐类水泥的品种很多，不同的水泥间的差别也较大，可以满足各种工程的不同需要。
其主要区别是混合材料的品种和掺量不同。
合理选择水泥种类有助于质量保证。
关键词：硅酸盐水泥特性应用1前言水泥按照其用途和性能，可分为通用水泥、专用水泥、特性水泥。
通用水泥是指大量用于一般土木建筑工程的水泥。
工程中最常用的硅酸盐类水泥，主要有硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐类水泥六大类，统称为通用硅酸盐水泥。
2硅酸盐水泥（波特兰水泥）2.1定义根据国家标准《通用硅酸盐水泥》（GB175-2007）[1]规定，凡由硅酸盐水泥熟料、0-5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，统称为硅酸盐水泥。
硅酸盐水泥分两种类型，不掺加混合材料的称I型硅酸盐水泥，其代号为P·I；在硅酸盐水泥熟料粉磨时掺加不超过水泥质量5%的石灰石或粒化高炉矿渣混合材料的称II型硅酸盐水泥，其代号为P·II。
2.2硅酸盐水泥特点2.2.1硅酸盐水泥的优点与应用硅酸盐水泥强度等级较高，主要用于重要结构的高强度混凝土和预应力混凝土工程。
硅酸盐水泥凝结硬化较快，硬化后的水泥石密实，耐冻性优于其他通用水泥，适用于要求凝结快、早期强度高、冬季施工及严寒地区遭受反复冻融的工程。
抗碳化能力强。
空气中的二氧化碳与水泥石中的氢氧化钙反应生成碳酸钙的过程叫碳化。
硅酸盐水泥碱性强，密实度高，因此抗碳化能力强，适用于二氧化碳浓度较高的环境，如翻砂、铸造车间等，特别适用于重要的钢筋混凝土结构及预应力混凝土及工程。
干缩小。
硅酸盐水泥加硬化过程中形成大量的水化硅酸钙凝胶，使水泥石密实，游离水分少，不易产生干缩裂纹，可用于干燥环境中的混凝土工程。
耐磨性好。
硅酸盐水泥强度高，耐磨性好，适用于有耐磨要求的混凝土工程，比如路面与地面工程。
第八章硅酸盐水泥的性能
反之，不合格。
试饼法
雷氏夹法
二、化学减缩 原因：反应物和生成物的密度不同。 在空气中硬化：既会引起外表体积的收缩，又要在体系内生成 气孔；在 水 中 硬 化：从外界吸入水分。
水泥熟料的减缩大小顺序: C3A > C4AF > C3S > C2S
水泥的化学减缩量常与C3A量成线性关系，一般100g水泥水化的减 缩量为7~9cm3。 若每m3混凝土用水泥300kg，则减缩量将达到 （21~27）×103cm3。
确定最佳掺量的可靠方法
——是强度和有关性能试验。 按不同石膏掺量配制几组试样并磨细——分别测凝结 时间、安定性、强度——找出安定性合格、凝结时间正常、 强度最高的一组即为最佳掺量。SO3含量在3.5％以下
四、不正常的凝结现象 1.缓凝 —— 凝结慢，放热量小。矿化剂煅烧时可能出现。 2.快凝 —— 凝结快，放热量也大。C3A含量多，煅烧温度低。 3.假凝 ——几分钟内凝结，放热量极微，剧烈搅拌又恢复塑性。
触变性假凝
不正常的早期快速固化现象比较
比较项目
凝结时间 放热量 重新搅拌
假凝 几分钟
小 正常凝结
快凝 几分钟
大 不能恢复塑性
强度大小 施工操作
没有不利影响 难度增大
产生一定强度 不可逆固化
预防假凝的措施
使用无水硫酸钙含量较高的石膏 粉磨时采取降温措施 掺加较多的混合材 施工时延长搅拌时间
第二节 强 度
四、碳化收缩
有水汽存在，CO2会和水泥浆体内Ca(OH)2作用，生成 CaCO3和H2O。其它水化产物也要与CO2反应。
CO2+H2O H2CO3 Ca(OH)2+H2CO3 CaCO3+2H2O 3CaO•2SiO2•3H2O +3H2CO3 3CaCO3+2SiO2+6H2O
