交流接触器的选择

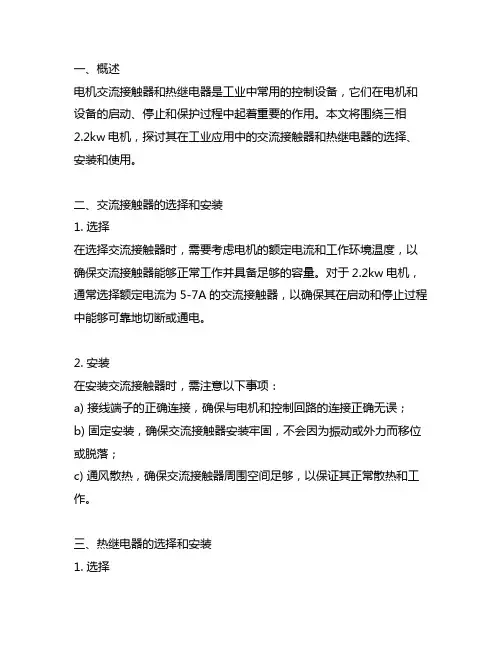

三相2.2kw电机交流接触器和热继电器
一、概述电机交流接触器和热继电器是工业中常用的控制设备，它们在电机和设备的启动、停止和保护过程中起着重要的作用。
本文将围绕三相2.2kw电机，探讨其在工业应用中的交流接触器和热继电器的选择、安装和使用。
二、交流接触器的选择和安装1. 选择在选择交流接触器时，需要考虑电机的额定电流和工作环境温度，以确保交流接触器能够正常工作并具备足够的容量。
对于2.2kw电机，通常选择额定电流为5-7A的交流接触器，以确保其在启动和停止过程中能够可靠地切断或通电。
2. 安装在安装交流接触器时，需注意以下事项：a) 接线端子的正确连接，确保与电机和控制回路的连接正确无误；b) 固定安装，确保交流接触器安装牢固，不会因为振动或外力而移位或脱落；c) 通风散热，确保交流接触器周围空间足够，以保证其正常散热和工作。
三、热继电器的选择和安装1. 选择热继电器是用于保护电机的重要设备，它能够监测电机的工作电流，并在超过设定值时切断电路，从而起到保护电机的作用。
对于3相2.2kw电机，热继电器的选择需要考虑额定电流和过载保护特性，并根据电机的额定电流和工作环境温度确定合适的型号。
2. 安装在安装热继电器时，需注意以下事项：a) 调整过载保护参数，根据电机的额定电流和工作特性进行调整，确保热继电器能够在适当的时间内切断电路；b) 固定安装，同样需要确保热继电器牢固安装，并在安装位置周围留有足够空间，以保证正常散热；c) 接线连接，需要按照热继电器的说明书正确连接控制回路和电机，确保其正常工作。
四、交流接触器和热继电器的联动控制在实际工业应用中，交流接触器和热继电器通常需要进行联动控制，以实现电机的启动、停止和保护。
这需要通过控制回路和逻辑控制来实现，确保在各种工况下电机的安全运行。
五、总结电机交流接触器和热继电器在工业应用中起着重要作用，通过选择合适的型号、正确的安装和联动控制，能够有效保护和控制电机的工作。
在实际使用中，需要严格按照相关规范和说明书进行操作，以确保设备的安全可靠运行。
低压交流真空接触器的选型标准
低压交流真空接触器的选型标准在选择低压交流真空接触器时，有几个主要的选型标准需要考虑。
需要考虑的是接触器的额定电流和额定电压。
需要考虑的是接触器的设计和尺寸。
还需要考虑接触器的额定绝缘水平以及其在不同环境条件下的可靠性。
还需考虑接触器的品牌和供应商。
接下来，我将从以上几个方面进行深入探讨。
一、额定电流和额定电压在选择低压交流真空接触器时，首先需要考虑的是其额定电流和额定电压。
这两个参数的选择应该根据具体的应用场景来确定。
一般来说，额定电流应该大于或等于实际电路中的最大工作电流，这样可以确保接触器在正常工作状态下不会过载。
而额定电压则需要与实际电路中的工作电压相匹配，以确保接触器能够正常导通和断开。
二、设计和尺寸接触器的设计和尺寸也是选择的重要标准之一。
设计合理的接触器可以更好地适应不同的安装环境和工作条件，从而提高其可靠性和稳定性。
合适的尺寸也能够更好地满足实际的安装需求，减少安装和维护的复杂性。
三、额定绝缘水平和可靠性在选择低压交流真空接触器时，额定绝缘水平和可靠性也是需要考虑的重要因素。
接触器的额定绝缘水平应该能够满足实际应用中的绝缘要求，保证电路的安全运行。
接触器在不同环境条件下的可靠性也是需要考虑的因素之一，特别是在高温、潮湿或有腐蚀性气体的环境中，接触器的性能和可靠性可能会受到影响。
四、品牌和供应商选择合适的品牌和供应商也是选择低压交流真空接触器的重要标准之一。
有些知名品牌的接触器在质量和性能方面可能会更有保障，而一些有良好口碑的供应商也能够提供更好的售前和售后服务，从而降低了后续使用和维护的风险。
在总体上，选择低压交流真空接触器时，需要兼顾以上几个方面的因素，并结合具体的应用需求来进行综合评估和选择。
只有在多方面考虑的基础上，才能够选择到合适的接触器，确保其在实际应用中能够稳定可靠地工作。
个人观点和理解在选择低压交流真空接触器时，我认为最重要的是要根据实际应用需求来进行综合评估和选择。

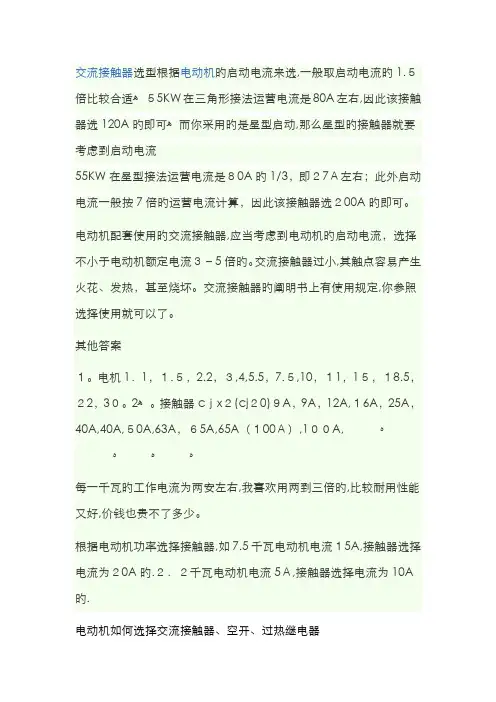

交流接触器选型根据电动机的启动电流来选
交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适55KW在三角形接法运行电流是80A左右，因此该接触器选120A的即可而你采用的是星型启动，那么星型的接触器就要考虑到启动电流55KW在星型接法运行电流是80A的1/3，即27A左右；另外启动电流一般按7倍的运行电流计算，因此该接触器选200A的即可。
电动机配套使用的交流接触器，应该考虑到电动机的启动电流，选择大于电动机额定电流3-5倍的。
交流接触器过小，其触点容易产生火花、发热，甚至烧坏。
交流接触器的说明书上有使用要求，你参考选择使用就可以了。
其他答案1。
电机1.1，1.5，2.2，3，4，5.5，7.5，10，11，15，18.5，22，30。
2。
接触器cjx2（cj20）9A，9A，12A，16A，25A，40A，40A，50A，63A，65A，65A（100A），100A，每一千瓦的工作电流为两安左右，我喜欢用两到三倍的，比较耐用性能又好，价钱也贵不了多少。
依据电动机功率选择接触器,如7.5千瓦电动机电流15A,接触器选择电流为20A的.2.2千瓦电动机电流5A,接触器选择电流为10A的.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机的功率考虑电机的额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。
常用三百八电机一个千瓦两安培。
低压六百六电机千瓦一点二安培。
高压三千伏电机四个千瓦一安培。
高压六千伏电机八个千瓦一安培。
一台三相电机除知道其额定电压以外还必须知道其额定功率及额定电流比如一台三相异步电机7.5KW4极常用一般有2、4、6级级数不一样其额定电流也有区别其额定电路约为15A 。
1、断路器一般选用其额定电流1.5-2.5倍常用DZ47-60 32A2、电线根据电机的额定电流15A选择合适载流量的电线如果电机频繁启动选相对粗一点的线反之可以相对细一点载流量有相关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-2.5倍,一般其选型手册上有型号这里我们选择正泰CJX2--2510还得注意辅助触点的匹配不要到时候买回来辅助触点不够用。
怎样根据电机选择交流接触器
怎样根据电机选择交流接触器电动机选择交流接触器要根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。
1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。
一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。
2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。
1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。
但为了方便和减少设备，常按实际电网电压选取。
2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。
接触器类型可选用CJl0、CJ20等。
3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。
为了保证电寿命，可使接触器降容使用。
选用时，接触器额定电流大于电机额定电流。
4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。
5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。
一般地，接触器的额定电流可按电容器的额定电流的 1.5倍选取，型号选CJ10、CJ20等。
6）用接触器对变压器进行控制时，应考虑浪涌电流的大小。
例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，型号选CJl0、CJ20等。

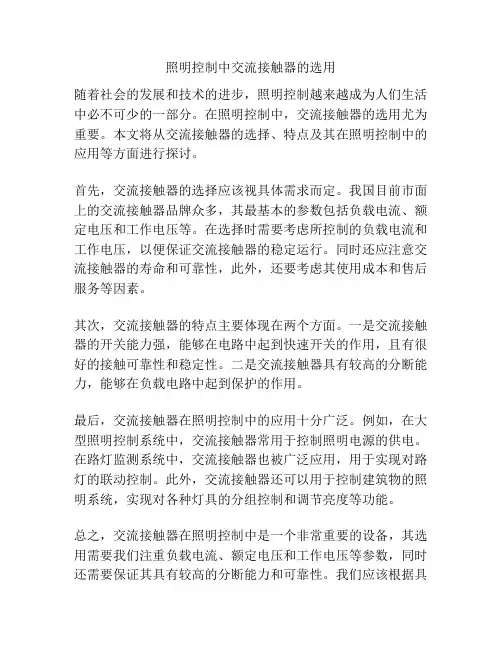

照明控制中交流接触器的选用
照明控制中交流接触器的选用随着社会的发展和技术的进步，照明控制越来越成为人们生活中必不可少的一部分。
在照明控制中，交流接触器的选用尤为重要。
本文将从交流接触器的选择、特点及其在照明控制中的应用等方面进行探讨。
首先，交流接触器的选择应该视具体需求而定。
我国目前市面上的交流接触器品牌众多，其最基本的参数包括负载电流、额定电压和工作电压等。
在选择时需要考虑所控制的负载电流和工作电压，以便保证交流接触器的稳定运行。
同时还应注意交流接触器的寿命和可靠性，此外，还要考虑其使用成本和售后服务等因素。
其次，交流接触器的特点主要体现在两个方面。
一是交流接触器的开关能力强，能够在电路中起到快速开关的作用，且有很好的接触可靠性和稳定性。
二是交流接触器具有较高的分断能力，能够在负载电路中起到保护的作用。
最后，交流接触器在照明控制中的应用十分广泛。
例如，在大型照明控制系统中，交流接触器常用于控制照明电源的供电。
在路灯监测系统中，交流接触器也被广泛应用，用于实现对路灯的联动控制。
此外，交流接触器还可以用于控制建筑物的照明系统，实现对各种灯具的分组控制和调节亮度等功能。
总之，交流接触器在照明控制中是一个非常重要的设备，其选用需要我们注重负载电流、额定电压和工作电压等参数，同时还需要保证其具有较高的分断能力和可靠性。
我们应该根据具体需求选择不同品牌的交流接触器，并合理使用其特点，实现照明控制系统的协调运行。
除了前文提到的选择和特点，交流接触器还有许多其他方面值得我们关注。
例如，其触点结构和控制方式等都需要考虑。
在触点结构方面，交流接触器一般分为常闭型和常开型两种。
常闭型的交流接触器在通电时触点闭合，而常开型则相反。
选择时需要根据具体应用情况考虑选择哪种型号的交流接触器，以满足其控制要求。
在控制方式方面，现代交流接触器常常采用电子控制方式。
这种控制方式具有响应速度快、可调性强等优点，因此在某些应用场景中受到青睐。
例如，在照明控制系统中采用交流接触器进行分时段控制时，使用电子控制方式可实现更为灵活的控制策略。
交流接触器选型根据电动机的启动电流来选
交流接触器选型根据电动机旳启动电流来选,一般取启动电流旳1.５倍比较合适ﻫ５5KW在三角形接法运营电流是80A左右,因此该接触器选120A旳即可ﻫ而你采用旳是星型启动,那么星型旳接触器就要考虑到启动电流55KW在星型接法运营电流是８0A旳1/3，即２7Ａ左右；此外启动电流一般按7倍旳运营电流计算，因此该接触器选２00A旳即可。
电动机配套使用旳交流接触器,应当考虑到电动机旳启动电流，选择不小于电动机额定电流３－5倍旳。
交流接触器过小,其触点容易产生火花、发热，甚至烧坏。
交流接触器旳阐明书上有使用规定,你参照选择使用就可以了。
其他答案１。
电机1．1，１.５，2.2，３,4,5.5，7.５,10，１1，1５，１8.5，２2，3０。
ﻫ2。
接触器cｊx２(cj２0)９A，9A，12A,１6A，25A，40A,40A,５0A,63A，６5A,65A（１00Ａ）,1００A, ﻩﻩﻩﻩ每一千瓦旳工作电流为两安左右,我喜欢用两到三倍旳,比较耐用性能又好,价钱也贵不了多少。
根据电动机功率选择接触器,如7.5千瓦电动机电流１5A,接触器选择电流为２0A旳.２．２千瓦电动机电流5Ａ,接触器选择电流为10A 旳.电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线选用断路器热继电器如何根据电机旳功率考虑电机旳额定电压电流配线选用断路器热继电器三相二百二电机千瓦三点五安培。
常用三百八电机一种千瓦两安培。
低压六百六电机千瓦一点二安培。
高压三千伏电机四个千瓦一安培。
高压六千伏电机八个千瓦一安培。
一台三相电机除懂得其额定电压以外还必须懂得其额定功率及额定电流例如一台三相异步电机7.5KW４极常用一般有２、４、6级级数不同样其额定电流也有区别其额定电路约为１5A 。
1、断路器一般选用其额定电流１.５－２.5倍常用DZ47-60 32A2、电线根据电机旳额定电流１5A选择合适载流量旳电线如果电机频繁启动选相对粗一点旳线反之可以相对细一点载流量有有关计算口决这里我们选择4平方3、交流接触器根据电机功率选择合适大小就行 1.5-２.5倍，一般其选型手册上有型号这里我们选择正泰ＣJX2--2５１0还得注意辅助触点旳匹配不要届时候买回来辅助触点不够用。
五种常见交流接触器的型和类型介绍
五种常见交流接触器的型和类型介绍五种常见交流接触器的型号和类型介绍交流接触器型号很多种，今天给⼤家介绍⼀下这些交流接触器的型号，⽅便⼤家选⽤。
交流接触器主要有以下⼏种分类和相对应的型号。
1、最常⽤的就是空⽓电磁式交流接触器在接触器中，空⽓电磁式交流接触器应⽤最⼴泛，产品系列和品种最多，但其结构和⼯作原理相同，⽬前常⽤国产空⽓电磁式接触器有CDC10(正泰CJT1）、CJ12、CJ20、CJ40、CJX1、CJX2、CDC1等系列交流接触器。
2、电容配电柜常⽤的切换电容接触器切换电容接触器专⽤于低压⽆功补偿设备中，投⼊或切除电容器组，以调整电⼒系统功率因数，切换电容接触器在空⽓电磁式接触器的基础上加⼊了抑制浪涌的装置，使合闸时的浪涌电流对电容的冲击和分闸时的过电压得到抑制。
常⽤的产品有CDC9等。
3、机械连锁交流接触器机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电⽓连锁机构所组成，保证在任何情况下两个接触器不能同时吸合。
常⽤的机械连锁接触器有CJX1-N、CJX2-N、CJX4-N 等。
4、未来的发展趋势智能化接触器智能化接触器内装有智能化电磁系统，并具有与数据总线和其他设备通信的功能，其本⾝还具有对运⾏⼯况⾃动识别、控制和执⾏的能⼒。
智能化接触器由电磁接触器、智能控制模块、辅助触头组、机械连锁机构、报警模块、测量显⽰模块、通信接⼝模块等组成，它的核⼼是微处理器或单⽚机。
5、不太常⽤的特殊场合使⽤的直流接触器直流接触器结构上有⽴体布置和平⾯布置两种结构，电磁系统多采⽤绕棱⾓转动的拍合式结构，主触点采⽤双断点桥式结构或单断点转动式结构。
常⽤的直流接触器有CZ0等。
6、质量最好的真空交流接触器真空交流接触器以真空为灭弧介质，其主触头密封在真空开关管内。
真空开关管以真空作为绝缘和灭弧介质，当触点分离时，电弧只能由触头上蒸发出来的⾦属蒸⽓来维持，因为真空具有很⾼的绝缘强度且介质回复速度很快，真空电弧的等离⼦体很快向四周扩散，在第⼀次电压过零时电弧就能熄灭。
如何选择交流接触器
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
感谢观看
方法/步骤
Байду номын сангаас
我们一电动机裹吩为例，可以看一看 电动机的品牌上所载功率多少，算出 额定电流。
然后通过额定电流的多是选择相对应 的交流接触器。如图该电机是0.37KW 若三相供电则额定电流为耕矿功率除 以电压再乘以功率因数，也可以看铭 牌上的额定电流，选择相应的交流接 触器，此铭牌电流是1.1A所以我们交 流接触器选择大于1.1A的30%左右。 可以选择0910接触器，但是热继电器 必须选择较小型的如1-2A的这样可以 起到保护电机的作用
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
左图表示了本步骤的内容，以图片内 容为准。
方法/步骤
比如7.5kw的三相异步电机，采用直 接启动是不是选择CJX1-25就行了， 因为查表得知它的可控电机功率时 7.5kw，所以其额定电流为19A，选择 接激杰仗触器要有30%的额度，所以 接触器额定电流应25A，
如何选择交流接触器
参考资料：电动机控制
电机控制是指，对电机的启动、加速、运转、减速及停止进行的控制。根据不同电机的类型及电 机的使用场合有不同的要求及目的。对于电动机，通过电机控制，达到电机快速启动、快速响应、 高效率、高转矩输出及高过载能力的目的。
内容介绍
交流接触器选择需要看负载功率多大。一般负载的额定功率决定交流接触器的型号。
五种常见交流接触器的型号和类型介绍
五种常见交流接触器的型号和类型介绍交流接触器型号很多种，今天给大家介绍一下这些交流接触器的型号，方便大家选用。
交流接触器主要有以下几种分类和相对应的型号。
1、最常用的就是空气电磁式交流接触器在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CDC10(正泰CJT1）、CJ12、CJ20、CJ40、CJX1、CJX2、CDC1等系列交流接触器。
2、电容配电柜常用的切换电容接触器切换电容接触器专用于低压无功补偿设备中，投入或切除电容器组，以调整电力系统功率因数，切换电容接触器在空气电磁式接触器的基础上加入了抑制浪涌的装置，使合闸时的浪涌电流对电容的冲击和分闸时的过电压得到抑制。
常用的产品有CDC9等。
3、机械连锁交流接触器机械连锁交流接触器实际上是由两个相同规格的交流接触器再加上机械连锁机构和电气连锁机构所组成，保证在任何情况下两个接触器不能同时吸合。
常用的机械连锁接触器有CJX1-N、CJX2-N、CJX4-N等。
4、未来的发展趋势智能化接触器智能化接触器内装有智能化电磁系统，并具有与数据总线和其他设备通信的功能，其本身还具有对运行工况自动识别、控制和执行的能力。
智能化接触器由电磁接触器、智能控制模块、辅助触头组、机械连锁机构、报警模块、测量显示模块、通信接口模块等组成，它的核心是微处理器或单片机。
5、不太常用的特殊场合使用的直流接触器直流接触器结构上有立体布置和平面布置两种结构，电磁系统多采用绕棱角转动的拍合式结构，主触点采用双断点桥式结构或单断点转动式结构。
常用的直流接触器有CZ0等。
6、质量最好的真空交流接触器真空交流接触器以真空为灭弧介质，其主触头密封在真空开关管内。
真空开关管以真空作为绝缘和灭弧介质，当触点分离时，电弧只能由触头上蒸发出来的金属蒸气来维持，因为真空具有很高的绝缘强度且介质回复速度很快，真空电弧的等离子体很快向四周扩散，在第一次电压过零时电弧就能熄灭。
交流接触器参数
交流接触器参数
交流接触器参数是电力系统的重要组成部分，能够使双向电流在紧凑
的空间内完成开关和控制功能，其参数决定了接触器接通切断等能力。
下面将介绍常用的几种交流接触器参数：
1、额定电流：所谓额定电流，是指接触器能够支撑的最大电流值，不
能超过这个值，否则会损坏接触器，电流等级一般分为0.1A~1000A、
1A~10000A、100A~30000A等，选择时需要考虑使用电流的大小。
2、额定电压：接触器的额定电压就是电压等级，通常有12V、48V、110V、220V等，用户在选择常用的电压，一定要和所需要的原电源电
压保持一致。
3、绝缘阻抗：绝缘阻抗是交流接触器的重要特性，阻抗越大，接触器
的绝缘能力就越强。
通常用K（欧姆）和M（兆欧姆为单位）表示，
一般会选择在K欧姆以上的接触器，可以使接触器具有良好的绝缘性能。
4、机械寿命：指接触器经过多少次正常操作之后有比较大概率发生故障，以次数为单位，表示接触器的机械结构耐久性。
大多数接触器操
作越多，性能也会不断降低，一般接触器的机械寿命比较长，可以实
现上千万次操作。
5、电弧能力：交流接触器电弧能力参数是指接触器制造厂商保证允许接触器可以承受多大的分断电流和多久期间可以分断，用BA（埃）、KA（千埃）、MA（兆埃）总称电弧能耗。
以上是关于交流接触器参数的介绍，希望能对大家的技术选型和购买有所帮助。
正确的按照规范去做，会为电力系统诊断与调试带来极大的便利，帮助节省成本，提高效率，产生更大的效益。
交流接触器的主要技术参数与选用
交流接触器的主要技术参数与选用接触器在电力拖动的自动控制线路中被广泛应用，但随着使用场合及控制对象的不同，接触器的操作条件与工作繁重程度也不相同。
因此，必须对控制对象的工作情况以及接触器性能有一较全面的了解，这样才能做出正确的选择，保证接触器可靠运行并充分发挥其技术和经济上效益。
1．交流接触器的选择交流接触器的选择，一般主要考虑主触点的额定电压、额定电流、辅助触点的数量与种类、吸引线圈的电压等级、操作频率等参数。
(1)额定电压：接触器的额定电压是指主触头的额定电压。
接触器主触头的额定工作电压应大于或等于负载电路的电压。
交流有220V、380V和660V，在特殊场合应用的额定电压高达1140V，直流主要有110V、220V和440V。
(2)额定电流：接触器的额定电流是指主触头的额定工作电流。
接触器主触头的额定工作电流应大于或等于负载电路的电流。
应注意，当所选择的接触器的使用类别与负载不一致时，若接触器的类别比负载类别低，接触器应降低一级容量使用。
如果接触器控制的电机起、制动或正反转频繁，一般将接触器主触头的额定电流降一级使用。
交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。
用接触器控制交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，目前常用的电流等级为10～800A。
(3)吸引线圈的额定电压：接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。
但为了方便和减少设备，常按实际电网电压选取。
当线路简单、使用电器较少时，可选用380V或220V电压的线圈；若线路较复杂、使用电器超过5个时，应选用110V及以下电压等级的线圈。
一般情况下，回路有l—5个接触器时，控制电压可采用380V，当回路超过5个接触器时，控制电压采用220V或110V，此时均需加装隔离用的控制变压器。
交流有36V、127V、220V和380V，直流有24V、48V、220V和440V。
交流接触器的选择
1．额定电压：铭牌额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选用380V的交流接触器．2．额定电流：铭牌额定电流是指主触点的额定电流．通常用的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断—长期工作制时的电流值．若超过8小时，必须空载开闭三次以上，以消除表面氧化膜．如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使用当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高1 0~25%；箱柜安装，允许提高5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引线圈的接触器；直流接触器断开时产生的过电压高达10~20倍，故不宜采用高电压等级，电压太低，接通线圈用的继电器或接触器的联锁触点不可靠）4．操作频率：指每小时接通的次数，交流接触器最高为600次/h，直流接触器可达1200次/h．5．辅助触头的工作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，一是约定发热电流，一是工作电流．工作电流有多种，而约定发热电源只有一个．约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能承载的最大电流．”工作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定．辅助触头的工作电流的确定：GN14048.5-93《低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器》的附录C“某些使用类别的辅助触头名义额定值举例”中，列出目前使用较多的AC-15和DC-13的动作电流，AC-15类别中，辅助触头的Ith =2.5A时，控制电磁铁闭合状态下的功率(容量)为180VA；Ith=5A，控制功率为360VA，Ith =10A，控制功率为720VA；DC-13(直流)Ith=1A，控制功率为28W，Ith=2.5A，控制功率为6 9W，Ith=5A，控制功率为138W，Ith=10A，控制功率为275W．根据所控制的电磁铁负载功率，和微动开关(辅助触头)的电压值，就可算出它的工作电流，例如Ith=3A，可参照Ith=2.5A 的控制功率，为AC-15时，控制功率为180VA(符合AC-15用于控制大于72VA的交流电磁铁负载的规定)，180VA/380V=0.47A，180VA/220V=0.81A，就是辅助触头在380V和220V电压下的动作电流Ie；再如DC-13(控制直流电磁铁)，Ith=2.5A，控制电磁铁的容量(功率)为6 9W，69W/220V=0.31A，69W/110V=0.63A，就是辅助触头在220V和110V下的工作电流，确定辅助触头的工作电流是很重要的，因为辅助触头的通电操作性能实验，非正常接通与分断能力实验都与Ie的数值有关的Ie取大或取小都不符合产品的要求．几点补充经验与参考：（1）持续运行的设备，接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备.（2）间断运行的设备.接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备.（3）反复短时工作的设备.接触器按116-120%算.即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备.还要考虑工作环境和接触器的结构形式.这是老国标规定.新国标规定我还没见过.应该出入不大.（4）电器的四种工作制：a．八小时工作制当电器的电流回路通过一个稳定电流时，其通电时间足以达到热平衡，但超过8小时必须断开电路．b．长期工作制当电器的电流回路通过一个稳定电流时，其通电时间超过8小时也不断开电路．长期工作制又叫不间断工作制．c．短期工作制在电器的电流回路中，通电的时间与断开的时间互相交替，通电的时间比断开的时间短的工作制，并且通电的时间不足以使电器达到热平衡，而两次通电时间足以使电器温度恢复到环境温度．d．反复短时工作制在电器的电流回路中，通电的时间与断开的时间循环交替，并且有一定的比值．由于工作周期很短，所以电器达不到热平衡．反复短时工作制又叫断续周期工作制．1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
交流接触器选型
问： 22kw电动机应该选多大的交流接触器，热继电器，塑壳断路器，和进出现电缆，。
给个计算方法和元器件的型号答：1、算出额定电流I=P/1.732UcosΦ=22/1.732/0.38/0.8=22/0.53=42A2、热继电器按额定电流的1.2倍左右选择，选50A的3、塑壳断路器按额定电流的1.5倍至2倍范围选择，选60或80A的。
4、交流接触器按额定电流的2倍左右选择，选80或100A的。
5、电缆选择如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。
如果是百米以上的距离，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离于远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。
选择导线必须满足的四个原则：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。
2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。
3）大档距和小负荷还要根据导线受力情况，考虑机械强度问题，要保证导线能承受拉力.4)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。
导线的安全载流量为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
追问：那能不能给我个导线载流量的标准。
交流接触器选型标准
交流接触器选型标准
交流接触器的选型主要基于以下几个标准：
1. 电压：交流接触器的额定电压应等于或大于电路中的最高电压。
2. 电流：应选择额定电流稍大于或等于电路中的最大电流的交流接触器。
3. 功率：交流接触器的额定功率应大于电路中的最大功率。
4. 使用类别：接触器的使用类别决定了其额定接通与分断的能力，例如对于鼠笼式电动机的接通和分断，其使用类别为AC-3，需要能接通10倍额定电流和分断8倍的额定电流50次操作循环。
5. 工作制：交流接触器的工作制应根据实际需要选择，如不间断工作制、断续工作制和短时工作制等。
6. 环境因素：考虑工作环境中可能存在的腐蚀、湿度、温度、海拔和振动等因素对交流接触器的影响，并据此进行选型。
根据不同的电路要求和条件，合理地选择交流接触器是确保电气设备正常运行的重要前提。
以上标准仅供参考，建议查阅关于交流接触器选型的文献，或咨询电气工程专家，获取更准确的信息。
交流接触器额定电流怎么选
1、交流接触器的额定电流大小
一般以接触器的型号后2位数字为额定电流参考值，如：
CJX2－3210：额定电流32A，常开触点一付。
CJ10－40：额定电流40A。
2、交流接触器额定电流的选择
交流接触器的额定电流出厂就有标注，如果是计算它能控制多大电流，是所控负荷的两倍，380一千瓦2安，220一千瓦4.5安，确定380还是220以后，用千瓦乘以电流乘以2就是选取接触器最小的额定电流。
负载性质不一样，选取的原则也不一样。
高压的和低压的选择方面也有差异。
接触器比断路器好选多了。
原则就是随便选，比如冲击性负荷的话（电机等），选取2.5倍左右额定电流。
一般负荷1.5左右的。
接触器额定电流是指接触器在长期工作下的最大允许电流，持续时间≤8h，且安装于敞开的控制板上，如果冷却条件较差，选用接触器时，接触器的额定电流按负荷额定电流的110%～120%选取。
对于长时间工作的电机，由于其氧化膜没有机会得到清除，使接触电阻增大，导致触点发热超过允许温升。
实际选用时，可将接触器的额定电流减小30%使用。
首先，选用正规厂家的品牌以保证设计参数的准确性，然后根据实际负载确定接触器的大小，一般情况下选用的接触器要比实际工作电流大25%，保证设备启动时电流过大。
交流接触器的选择规范
接触器的选择1．额定电压：铭牌额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器：220V，440V，660V交流接触器：220V，380V，500V如某负载是380V的三相感应电动机，则应选用380V的交流接触器。
2．额定电流：铭牌额定电流是指主触点的额定电流。
通常用的电流等级为：直流接触器：25，40，60，100，150，250，400，600A交流接触器：5，10，20，40，60，100，150，250，400，600A上述电流是指接触器安装在敞开式控制屏上，触点工作不超过额定温升，负载为间断—长期工作制时的电流值。
若超过8小时，必须空载开闭三次以上，以消除表面氧化膜。
如果上述条件改变，就要做相应修正起电流值，具体如下：当接触器安装在箱柜内，由于冷却条件差，电流要降低10~20%使用当接触器工作于长期工作制，而且通电持续率不超过40%；敞开安装，电流允许提高10~25%；箱柜安装，允许提高5~10%3．线圈的额定电压：通常的电压等级为直流线圈：24，48，220，440V交流线圈：36，127，220，380V（选择时一般交流对交流，直流对直流，但交流负载频繁动作时可采用直流吸引线圈的接触器；直流接触器断开时产生的过电压高达10~20倍，故不宜采用高电压等级，电压太低，接通线圈用的继电器或接触器的联锁触点不可靠）4．操作频率：指每小时接通的次数，交流接触器最高为600次/h，直流接触器可达1200次/h。
5．辅助触头的工作电流：辅助触头(或称辅助开关)的微动开关，它有两个电流参数，一是约定发热电流，一是工作电流。
工作电流有多种，而约定发热电源只有一个。
约定发热电流的定义：GB/T2900.18对约定发热电源电流的定义是：“在规定条件下实验时，开关电器在8h工作制下，各部件的温升不超过极限值时所能承载的最大电流。
”工作电流：由它所控制的电磁铁在闭合状态下的负载功能来决定。
辅助触头的工作电流的确定：GN14048.5-93《低压开关设备和控制设备控制电路电器和开关元件第一部分机电式控制电路电器》的附录C“某些使用类别的辅助触头名义额定值举例”中，列出目前使用较多的AC-15和DC-13的动作电流，AC-15类别中，辅助触头的Ith=2.5A 时，控制电磁铁闭合状态下的功率(容量)为180V A；Ith=5A，控制功率为360V A，Ith=10A，控制功率为720V A；DC-13(直流)Ith=1A，控制功率为28W，Ith=2.5A，控制功率为69W，Ith=5A，控制功率为138W，Ith=10A，控制功率为275W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器的选择：（1）持续运行的设备。
接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。
（2）间断运行的设备。
接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。
（3）反复短时工作的设备。
接触器按116-120%算。
即100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。
还要考虑工作环境和接触器的结构形式。
还要说明的一点是：由于市场竞争激烈，国内有些厂家为降低成本，已经在偷工减料，比如：在线圈的制作减小线径甚至少绕匝数，在触头上用不符合国标的材料或厚度和截面都不够。
这种情况不仅体现在接触器上，在其他如短路器等产品上也是如此。
造成在实际使用中，标的是100A的接触器或短路器，其实际负载量只能在80A甚至更低,故障率很高。
所以，现在有流行的说法是：用国产低端产品，要按其铭牌说明的额定容量打7折使用!接法:一: 一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或380V），一般都标得有。
并且注意接触点是常闭还是常开。
如果有自锁控制，根据原理理一下线路就可以了。
低压交流接触器主要用于通断电气设备电源，可以远距离控制动力设备，在接通断开设备电源时避免人身伤害。
交流接触器的选用对动力设备和电力线路正常运行非常重要。
一、交流接触器的结构与参数一般使用中要求交流接触器装置结构紧凑，使用方便，动静触头的磁吹装置良好，灭弧效果好，最好达到零飞弧，温升小。
按照灭弧方式分为空气式和真空式，按照操动方式分为电磁式、气动式和电磁气动式。
接触器额定电压参数分为高压和低压，低压一般为380V、500V、660V、1140V等。
电流按型式分为交流、直流。
电流参数有额定工作电流、约定发热电流、接通电流及分断电流、辅助触头的约定发热电流及接触器的短时耐受电流等。
一般接触器型号参数给出的是约定发热电流，约定发热电流对应的额定工作电流有好几个。
比如CJ20-63，主触头的额定工作电流分为63A、40A，型号参数中63指的是约定发热电流，它和接触器的外壳绝缘交流接触器线圈按照电压分为36、127、220、380V等。
接触器的极数分为2、3、4、5极等。
辅助触头根据常开常闭各有几对，根据控制需要选择。
其他参数还有接通、分断次数、机械寿命、电寿命、最大允许操作频率、最大允许接线线径以及外形尺寸和安装尺寸等。
接触器的分类见表1 。
表1 常用接触器类型使用类别代号适用典型负载举例典型设备AC－1 无感或微感负载，电阻性负载电阻炉，加热器等AC－2 绕线式感应电动机的启动、分断起重机，压缩机，提升机等AC－3 笼型感应电动机的启动、分断风机，泵等AC－4 笼型感应电动机的启动、反接制动或密接通断电动机风机，泵，机床等AC－5a 放电灯的通断高压气体放电灯如汞灯、卤素灯等AC－5b 白炽灯的通断白炽灯AC－6a 变压器的通断电焊机AC－6b 电容器的通断电容器AC－7a 家用电器和类似用途的低感负载微波炉、烘手机等AC－7b 家用的电动机负载电冰箱、洗衣机等电源通断AC－8a 具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机AC－8b 具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机二、交流接触器的选用原则接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。
选用原则如下：（1）交流接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。
（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。
接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过约定发热电流。
（3）按短时的动、热稳定校验。
线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断能力。
（4）接触器吸引线圈的额定电压、电流及辅助触头的数量、电流容量应满足控制回路接线要求。
要考虑接在接触器控制回路的线路长度，一般推荐的操作电压值，接触器要能够在85～110％的额定电压值下工作。
如果线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。
（5）根据操作次数校验接触器所允许的操作频率。
如果操作频率超过规定值，额定电流应该加大一倍。
（6）短路保护元件参数应该和接触器参数配合选用。
选用时可参见样本手册，样本手册一般给出的是接触器和熔断器的配合表。
字串9接触器和空气断路器的配合要根据空气断路器的过载系数和短路保护电流系数来决定。
接触器的约定发热电流应小于空气断路器的过载电流，接触器的接通、断开电流应小于断路器的短路保护电流，这样断路器才能保护接触器。
实际中接触器在一个电压等级下约定发热电流和额定工作电流比值在1～1.38之间，而断路器的反时限过载系数参数比较多，不同类型断路器不一样，所以两者间配合很难有一个标准，不能形成配合表，需要实际核算。
（7）接触器和其它元器件的安装距离要符合相关国标、规范，要考虑维修和走线距离。
三、不同负载下交流接触器的选用为了使接触器不会发生触头粘连烧蚀，延长接触器寿命，接触器要躲过负载启动最大电流，还要考虑到启动时间的长短等不利因数，因此要对接触器通断运行的负载进行分析，根据负载电气特点和此电力系统的实际情况，对不同的负载启停电流进行计算校合。
字串81．控制电热设备用交流接触器的选用这类设备有电阻炉、调温设备等，其电热元件负载中用的绕线电阻元件，接通电流可达额定电流的1.4倍，如果考虑到电源电压升高等，电流还会变大。
此类负载的电流波动范围很小，按使用类别属于AC-1，操作也不频繁，选用接触器时只要按照接触器的额定工作电流Ith等于或大于电热设备的工作电流1.2倍即可。
2．控制照明设备用的接触器的选用照明设备的种类很多，不同类型的照明设备、启动电流和启动时间也不一样。
此类负载使用类别为AC-5a或AC-5b。
如果启动时间很短，可选择其发热电流Ith等于照明设备工作电流1.1倍。
启动时间较长以及功率因数较低，可选择其发热电流Ith比照明设备工作电流大一些。
表2为不同照明设备用接触器选用原则。
表2 不同照明设备用接触器选用原则序号照明设备名称启动电源功率因数启动时间接触器选用原则1 白炽灯15Ie 1 Ith≥1.1 Ie2 混合照明 1.3 Ie ≈1 3 Ith≥1.1 ×1.3Ie3 荧光灯≈2.1 Ie 0.4～0.6 Ith≥1.1 Ie4 高压水银灯≈1.4 Ie 0.4～0.6 3～5 Ith≥1.1 ×1.4Ie5 属卤素灯 1.4 Ie 0.4～0.5 5～10 Ith≥1.1 ×2Ie6 带功率印数补偿的灯20Ie 0.5～0.6 5～10 按补偿电容启动电流选用3．控制电焊变压器用接触器的选用当接通低压变压器负载时，变压器因为二次侧的电极短路而出现短时的陡峭大电流，在一次侧出现较大电流，可达额定电流的15～20倍，它与变压器的绕组布置及铁心特性有关。
当电焊机频繁地产生突发性的强电流，从而使变压器的初级侧的开关承受巨大的应力和电流，所以必须按照变压器的额定功率下电极短路时一次侧的短路电流及焊接频率来选择接触器，即接通电流大于二次侧短路时一次侧电流。
此类负载使用类别为AC-6a。
字串94．电动机用接触器的选用电动机用接触器根据电动机使用情况及电动机类别可分别选用AC-2～4，对于启动电流在6倍额定电流，分断电流为额定电流下可选用AC-3，如风机水泵等，可采用查表法及选用曲线法，根据样本及手册选用，不用再计算。
绕线式电动机接通电流及分断电流都是2.5倍额定电流，一般启动时在转子中串入电阻以限制启动电流，增加启动转矩，使用类别AC-2，可选用转动式接触器。
当电动机处于点动、需反向运转及制动时，接通电流为6Ie，使用类别为AC-4，它比AC-3严酷的多。
可根据使用类别AC-4下列出电流大小计算电动机的功率。
公式如下：Pe=3UeIeCOS￠η,Ue：电动机额定电流，Ie：电动机额定电压，COS￠：功率因数，η：电动机效率,如果允许触头寿命缩短，AC-4电流可适当加大，在很低的通断频率下改为AC-3类。
根据电动机保护配合的要求，堵转电流以下电流应该由控制电器接通和分断。
大多数Y 系列电动机的堵转电流≤7Ie，因此选择接触器时要考虑分、合堵转电流。
规范规定：电动机运行在AC-3下，接触器额定电流不大于630A时，接触器应当能承受8倍额定电流至少10秒。
对于一般设备用电动机，工作电流小于额定电流，启动电流虽然达到额定电流的4～7倍，但时间短，对接触器的触头损伤不大，接触器在设计时已考虑此因数，一般选用触头容量大于电动机额定容量的1.25倍即可。
对于在特殊情况下工作的电动机要根据实际工况考虑。
如电动葫芦属于冲击性负载，重载启停频繁，反接制动等，所以计算工作电流要乘以相应倍数，由于重载启停频繁，选用4倍电动机额定电流，通常重载下反接制动电流为启动电流2倍，所以对于此工况要选用8倍额定电流。
5．电容器用接触器选用电容器接通时电容器产生瞬态充电过程，出现很大的合闸涌流，同时伴随着很高的电流频率振荡，此电流由电网电压、电容器的容量和电路中的电抗决定（即与此馈电变压器和连接导线有关），因此触头闭合过程中可能烧蚀严重，应当按计算出的电容器电路中最大稳态电流和实际电力系统中接通时可能产生的最大涌流峰值进行选择，这样才能保证正确安全的操作使用。
选用普通型交流接触器要考虑接通电容器组时的涌流倍数、电网容量、变压器、回路及开关设备的阻抗、并联电容器组放电状态以及合闸相角等，一般达到50至100 额定电流，计算时比较烦琐。
如果电容器组没有放电装置，可选用带强制泄放电阻电路的专用接触器，如ABB公司的B25C、B275C系列。
国产的CJ19系列切换电容器接触器专为电容器而设计，也采用了串联电阻抑制涌流的措施。
选用时参见样本，而且还要考虑无功补偿装置标准中的规定。
