单臂路由的配置 举例
华为单臂路由配置实例
华为路由器单臂路由实例需求:在局域网中,通过交换机上配置VLAN可以减少主机通信广播域的范围,当VLAN之间有部分主机需要通信,但交换机不支持三层交换时,可以采用一台支持802.1Q的路由器实现VLAN的互通。
这需要在以太口上建立子接口,分配IP地址作为该VLAN的网关,同时启动802.1Q.组网:路由器E0端口与交换机的上行trunk端口(第24端口)相连,交换机下行口划分3个VLAN,带若干主机.拓扑图如下：1.路由器的配置[Router][Router]inter e0[Router-Ethernet0]ip add 10.0.0.1 255.255.255.0[Router-Ethernet0]inter e0.1 //定义子接口E0.1[Router-Ethernet0.1]ip add 172.16.1.1 255.255.255.0[Router-Ethernet0.1]vlan-type dot1q vid 1 //指定以太网子接口属于VLAN1,此命令应用在以太网子接口上。
只有配置了该命令之后，以太网子接口才会根据配置的VLAN ID 号在以太网帧头中嵌入VLAN 标签，与该网口相连的交换机接口才能正确处理接收到的帧。
[Router-Ethernet0.1]inter e0.2 //定义子接口E0.2[Router-Ethernet0.2]ip add 172.16.2.1 255.255.255.0[Router-Ethernet0.2]vlan-type dot1q vid 2 //指定以太网子接口属于VLAN2[Router-Ethernet0.2]inter e0.3 //定义子接口E0.3[Router-Ethernet0.3]ip add 172.16.3.1 255.255.255.0[Router-Ethernet0.3]vlan-type dot1q vid 3 //指定以太网子接口属于VLAN3[Router-Ethernet0.3]inter e0[Router-Ethernet0]undo shut% Interface Ethernet0 is up[Router-Ethernet0] //用网线将E0端口连到S3026第24端口%19:46:32: Interface Ethernet0 changed state to UP%19:46:32: Line protocol ip on interface Ethernet0, changed state to UP%19:46:32: Line protocol ip on interface Ethernet0.1, changed state to UP%19:46:32: Line protocol ip on interface Ethernet0.2, changed state to UP%19:46:32: Line protocol ip on interface Ethernet0.3, changed state to UP2.交换机的配置sysEnter system view , return user view with Ctrl+Z.[Quidway]vlan 1[Quidway-vlan1]vlan 2[Quidway-vlan2]port ethernet 0/17 to eth 0/19 eth 0/22 //将第17至19端口，和第22端口加入VLAN2 [Quidway-vlan2]vlan 3[Quidway-vlan3]port eth 0/21 //将第21端口加入VLAN2[Quidway-vlan3]inter e0/24[Quidway-Ethernet0/24]port link-type trunk //将第24端口设为trunk口[Quidway-Ethernet0/24]port trunk permit vlan all//允许所有VLAN流量通过Please wait........................................... Done. [Quidway-Ethernet0/24]dis port trunk //检验TRUNK口配置Now, the following trunking ports exist:Ethernet0/24[Quidway-Ethernet0/24]dis vlan 2 //检验VLAN2的配置VLAN ID: 2VLAN Type: staticRoute Interface: not configuredDescription: VLAN 0002Tagged Ports:Ethernet0/24Untagged Ports:Ethernet0/17 Ethernet0/18 Ethernet0/19 Ethernet0/22[Quidway-Ethernet0/24]dis vlan 3 //检验VLAN3的配置VLAN ID: 3VLAN Type: staticRoute Interface: not configuredDescription: VLAN 0003Tagged Ports:Ethernet0/24Untagged Ports:Ethernet0/213.在工作站上检查网络是否连通。
防火墙usg2130的单臂路由配置
现象描述:客户需求：交换机上划分VLAN，并在USG2130上做单臂路由，同时要求VLAN30能访问VLAN10、VLAN20；但是VLAN10和VLAN20都不能访问VLAN30。
原因分析:由于USG2130仅有一个三层接口WAN口，支持子接口的端口也是WAN口（即E0/0/0）,基于目前需求，现须将该端口作为内网接口。
再通过创建VLAN，将其中一个VLAN接口作为互联网接口。
若将各VLAN放在同一个区域，实现VLAN间访问控制比较复杂。
若将各VLAN 子接口划分到不同的区域，通过域间包滤的方式实现，既简单又可靠。
处理过程:重要配置如下：1、进入子接口，配置IP地址，并进行802.1Q封装。
[USG2130]int e0/0/0.1[USG2130-Ethernet0/0/0.1]description VLAN10[USG2130-Ethernet0/0/0.1]ip address 192.168.1.1 24[USG2130-Ethernet0/0/0.1]vlan-type dot1q 10[USG2130][USG2130]int e0/0/0.2[USG2130-Ethernet0/0/0.2]description VLAN20[USG2130-Ethernet0/0/0.2]ip add 192.168.2.1 24[USG2130-Ethernet0/0/0.2]vlan-type dot1q 20[USG2130]int e0/0/0.3[USG2130-Ethernet0/0/0.3]description VLAN30[USG2130-Ethernet0/0/0.3]ip add 192.168.3.1 24[USG2130-Ethernet0/0/0.3]vlan-type dot1q 302、创建用于连接互联网的VLAN，并配置IP。
[USG2130]vlan 3[USG2130-vlan3]description WAN[USG2130]int e1/0/0[USG2130-Ethernet1/0/0]port access vlan 3[USG2130]int vlan 3[USG2130-Vlanif3]description TO-INTERNET[USG2130-Vlanif3]ip add 100.100.100.1 303、自定义三个区域，并将各VLAN子接口加入区域，将Vlanif 3加入untrust区域[USG2130]firewall zone name lan1[USG2130-zone-lan1]set priority 60[USG2130-zone-lan1]add interface e0/0/0.1[USG2130]firewall zone name lan2[USG2130-zone-lan2]set priority 65[USG2130-zone-lan2]add interface e0/0/0.2[USG2130]firewall zone name lan3[USG2130-zone-lan3]set priority 70[USG2130-zone-lan3]add interface e0/0/0.3[USG2130]firewall zone untrust[USG2130-zone-untrust]add interface vlan34、创建用于VLAN间访问控制的ACL,并应用于VLAN所在区域间。
三层交换机与单臂路由器的配置
三层交换机与路由器的配置实例(图解)目的：学会使用三层交换与路由器让处于不同网段的网络相互通信实验步骤：一：二层交换机的配置：在三个二层交换机上分别划出两VLAN并将二层交换机上与三层交换或路由器上的接线设置为trunk接口二：三层交换机的配置：1:首先在三层交换上划出两个VLAN并进入VLAM其配置IP,此IP将作为与他相连PC的网关。
2:将与二层交换机相连的线同样设置为trunk接线，并将三层交换与路由器连接的线设置为路由接口(noswitchsport)3:将路由器和下面的交换机进行单臂路由的配置实验最终结果：拓扑图下各个PC均能相互通信£D/1£0/2192166.10.0£0/3PC-PTPCDIP：192,186.1.1192,IBS,1.168□PC-PTPCIIP:192.IBS.21DG：192,1682.168DG：192,1661163DG：ia£-166.2,168DG192.1S8.3.IBS 祐192.166116a交换机的配置命令：SW0:Switch>Switch>enSwitch#conftSwitch(config)#vlan2Switch(config-vlan)#exitSwitch(config)#intf0/2Switch(config-if)#switchportaccessvlan2Switch(config-if)#noshutSwitch(config-if)#intf0/3Switch(config-if)#switchportmodetrunkSwitch(config-if)#exit SW1:Switch>enSwitch#conftSwitch(config)#vlan2Switch(config)#intf0/2Switch(config-if)#switchportaccessvlan2Switch(config-if)#noshutSwitch(config-if)#exitSwitch(config)#intf0/3Switch(config-if)#switchportmodetrunkSwitch(config-if)#exitSW2:Switch>enSwitch#conftSwitch(config)#vlan2Switch(config)#intf0/2Switch(config-if)#switchportaccessvlan2Switch(config-if)#noshutSwitch(config-if)#exitSwitch(config)#intf0/3Switch(config-if)#switchportmodetrunkSwit ch(config-if)#exit三层交换的配置命令:Switch>enSwitch#confSwitch(config)#intf0/1Switch(config-if)#switchportmodetrunkSwitch(config-if)#exitSwitch(config)#intf0/2Switch(config-if)#switchportmodetrunkSwitch(config-if)#exitSwitch(config)#intvlan1Switch(config-if)#ipaddress192.168.1.168255.255.255.0 Switch(config-if)#noshutSwitch(config-if)#exitSwitch(config)#intvlan2Switch(config-if)#ipaddress192.168.2.168255.255.255.0 Switch(config-if)#noshutSwitch(config-if)#exitSwitch(config)#iprouting//开启路由功能Switch(config)#iproute0.0.0.00.0.0.0192.168.10.2Switch(config)# 路由器的配置：Router>enRouter#conftRouter(config)#intf0/1Router(config-if)#ipaddressRouter(config-if)#n oshutRouter(config-if)#exitRouter(config)#intf0/0Router(config-if)#noshutRouter(config-if)#exitRouter(config)#intf0/0.1Router(config-subif)#encapsulationdot1Q1Router(config-subif)#ipaddress192.168.3.168255.255.255.0 Router(config-subif)#exitRouter(config)#intf0/0.2Router(config-subif)#encapsulationdotlQ2Router(config-subif)#ipaddress192.168.4.168255.255.255.0 Switch(config)#intf0/3Switch(config-if)#noswitchport Switch(config-if)#ipaddressSwi tch(config-if)#noshutSwitch(config-if)#exit//noswitchsport192.168.10.1255.255.255.0 路由接口192.168.10.2255.255.255.0Router(config-subif)#exitRouter(config)#iproute0.0.0.00.0.0.0192.168.10.1 Router(config)#exit。

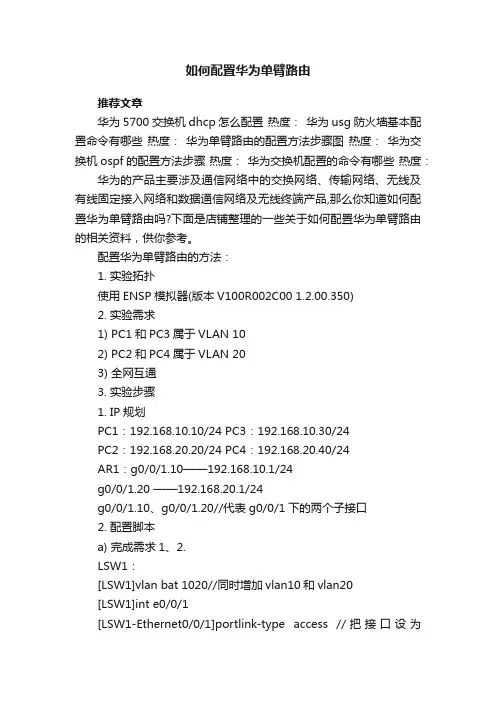

如何配置华为单臂路由
如何配置华为单臂路由推荐文章华为5700交换机dhcp怎么配置热度：华为usg防火墙基本配置命令有哪些热度：华为单臂路由的配置方法步骤图热度：华为交换机ospf的配置方法步骤热度：华为交换机配置的命令有哪些热度：华为的产品主要涉及通信网络中的交换网络、传输网络、无线及有线固定接入网络和数据通信网络及无线终端产品,那么你知道如何配置华为单臂路由吗?下面是店铺整理的一些关于如何配置华为单臂路由的相关资料，供你参考。
配置华为单臂路由的方法：1. 实验拓扑使用ENSP模拟器(版本V100R002C00 1.2.00.350)2. 实验需求1) PC1和PC3属于VLAN 102) PC2和PC4属于VLAN 203) 全网互通3. 实验步骤1. IP规划PC1：192.168.10.10/24 PC3：192.168.10.30/24PC2：192.168.20.20/24 PC4：192.168.20.40/24AR1：g0/0/1.10——192.168.10.1/24g0/0/1.20 ——192.168.20.1/24g0/0/1.10、g0/0/1.20//代表g0/0/1下的两个子接口2. 配置脚本a) 完成需求1、2.LSW1：[LSW1]vlan bat 1020//同时增加vlan10和vlan20[LSW1]int e0/0/1[LSW1-Ethernet0/0/1]portlink-type access //把接口设为access口[LSW1-Ethernet0/0/1]portdefault vlan 10 //默认此接口允许vlan10通过[LSW1-Ethernet0/0/1]inte0/0/2[LSW1-Ethernet0/0/1]portlink-type access[LSW1-Ethernet0/0/2]portdefault vlan 20LSW2：[LSW2]vlan bat 10 20[LSW2]inte0/0/3[LSW2-Ethernet0/0/3]portlink-type access[LSW2-Ethernet0/0/3]portdefault vlan 10[LSW2-Ethernet0/0/3]inte0/0/4[LSW2-Ethernet0/0/4]portlink-type access[LSW2-Ethernet0/0/4]portdefault vlan 20b) 将两台交换机之间设为trunk(中继)口LSW1：[LSW1]int g0/0/2[LSW1-GigabitEthernet0/0/2]portlink-type trunk //把这个接口设为Trunk口[LSW1-GigabitEthernet0/0/2]porttrunk allow-pass vlan 10 20 //让这个接口允许vlan10和vlan20通过。
局域网环境单臂路由的配置
局域网环境单臂路由的配置1、R1路由器配置单臂路由，完成R1路由器左侧网络互通1.1配置Office1交换机A、重命名设备Switch(config)#hostname Office1B、划分VlanOffice1#vlan databaseOffice1(vlan)#Vlan 11 name HROffice1(vlan)#Vlan 12 name ITC、将F0/1划给Vlan11,F0/2划给Vlan12,G1/1配置成TrunkOffice1(config)#interface fastEthernet 0/1Office1(config-if)#switchport access vlan 11Office1(config-if)#switchport mode accessOffice1(config-if)#no shutdownOffice1(config-if)#exitOffice1(config)#interface fastEthernet 0/2Office1(config-if)#switchport mode accessOffice1(config-if)#no shutdownOffice1(config-if)#exitOffice1(config)#interface gigabitEthernet 1/1Office1(config-if)#switchport mode trunkOffice1(config-if)#no shutdown1.2配置Office2交换机A、重命名设备Switch(config)#hostname Office2B、划分VlanOffice2#vlan databaseOffice2(vlan)#Vlan 11 name HROffice2(vlan)#Vlan 12 name ITC、将F0/1划给Vlan11,F0/2划给Vlan12,G1/1、G1/2配置成TrunkOffice2(config)#interface fastEthernet 0/1Office2(config-if)#switchport access vlan 11Office2(config-if)#switchport mode accessOffice2(config-if)#no shutdownOffice2(config-if)#exitOffice2(config)#interface fastEthernet 0/2Office2(config-if)#switchport access vlan 12Office2(config-if)#switchport mode accessOffice2(config-if)#no shutdownOffice2(config-if)#exitOffice2(config)#interface range gigabitEthernet 1/1-2Office2(config-if-range)#switchport mode trunkOffice2(config-if-range)#no shutdown1.3R1路由器配置单臂路由，完成R1路由器左侧网络互通A、重命名设备Router(config)#hostname R1B、开启F0/1接口，并配置子接口Router(config)#interface fastEthernet 0/1Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface fastEthernet 0/1.1Router(config-subif)#encapsulation dot1Q 11Router(config-subif)#ip address 172.10.11.1 255.255.255.0Router(config-subif)#exitRouter(config)#interface fastEthernet 0/1.2Router(config-subif)#encapsulation dot1Q 12Router(config-subif)#ip address 172.10.12.1 255.255.255.0Router(config-subif)#exitC、任意PC进行测试互通。
实验6-VLAN间路由-单臂路由
实验项目：VLAN间路由实验-单臂路由一、实验目的：通过本实验可以掌握以下技能：●路由器模拟主机配置●VLAN间实现互访配置二、实验拓扑：拓扑要求：1- R1 R2两台路由器模拟成主机2- R1的F0/0口的ip为192.168.1.2 默认网关为192.168.1.13- R2的F0/0口的ip为192.168.2.2 默认网关为192.168.2.14- 在SW1上划分VLAN5 VLAN10，并将R1划分到VLAN5中，将R2划分到VLAN10中5- R3上配置VLAN间路由6- R1可以ping通R2三、实验步骤：步骤1：将R1 R2模拟成主机进行配置R1(config)#no ip routing //关闭路由器路由功能R1(config)#ip default-gateway 192.168.1.1 //设置网关R1(config)#int fa0/0R1(config-if)#ip add 192.168.1.2 255.255.255.0R1(config-if)#no shutdownR2(config)#no ip routingR2(config)#ip default-gateway 192.168.2.1R2(config)#int fa0/0R2(config-if)#ip add 192.168.2.2 255.255.255.0R2(config-if)#no shutdown步骤2：对SW1进行配置SW1#conf tSW1(config)#vlan 5SW1(config-vlan)#exitSW1(config)#vlan 10SW1(config-vlan)#exitSW1(config)#int fa1/5SW1(config-if)#switchport mode access SW1(config-if)#switchportaccess vlan 5 SW1(config-if)#exitSW1(config)#int fa1/10SW1(config-if)#switchport mode access SW1(config-if)#switchportaccess vlan 10 SW1(config-if)#exit交换机与路由器之间的线路必须是trunk，封装必须一致SW1(config)#int fa1/2SW1(config-if)#switchport mod trunkSW1(config-if)#switchport trunk encapsulation dot1qSW1(config-if)#no shutdownSW1(config-if)#exit步骤3：对R3进行配置R3(config)#ip routingR3(config)#int fa0/0R3(config-if)#no shutdownR3(config)#int fa0/0.5R3(config-subif)#encapsulation dot1q 5R3(config-subif)#ip add 192.168.1.1 255.255.255.0R3(config-subif)#no shutdownR3(config-subif)#exitR3(config)#int fa0/0.10R3(config-subif)#encapsulation dot1q 10R3(config-subif)#ip add 192.168.2.1 255.255.255.0R3(config-subif)#no shutdownR3(config-subif)#exit四、实验结果：R1 ping R2看结果如何？；注意Cisco限制用于单臂路由路由器的接口必须是100M 口。
一个简单的单臂路由的配置的过程
理论我就不多说了，网上到处都是。
但是关于详细的介绍却比较少。
我就讲每一步的步骤吧设备如图：pc机2台分别为pc2和pc3、二层交换机1个为s1、路由器1个为R1首先开始配置pc机的ip地址pc2：192.168.2.10 pc3：192.168.3.10 掩码都是24位的网关可以到后面配置.这里暂时不设置网关。
下面来配置交换机，分配好vlan。
（简单的我就不解释了）Switch>enableSwitch#vlan d% Warning: It is recommended to configure VLAN from config mode,as VLAN database mode is being deprecated. Please consult userdocumentation for configuring VTP/VLAN in config mode.Switch(vlan)#vlan 2 name test01VLAN 2 added:Name: test01Switch(vlan)#vlan 3 name test02VLAN 3 added:Name: test02 →设置好vlan ，这里只简单设置两个。
Switch(vlan)#exitAPPLY completed.Exiting....Switch#configConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z.Switch(config)#interface fa0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#exitSwitch(config)#interface fa0/3Switch(config-if)#switchport access vlan 3Switch(config-if)#exitSwitch(config)#interface fa0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#switchport trunk allowed vlan allSwitch(config-if)#exitSwitch(config)#end%SYS-5-CONFIG_I: Configured from console by consoleSwitch#write memoryBuilding configuration...[OK]下面来重点，配置单臂路由：Router>enableRouter#configConfiguring from terminal, memory, or network [terminal]?Enter configuration commands, one per line. End with CNTL/Z. .................进入全局配置模式Router(config)#interface fa0/0 ................进入和交换机连接的那个接口Router(config-if)#no shutdown ................激活该端口Router(config-if)#interface fa0/0.1 ...........配置子接口这是配置单臂路由的关键，这个接口是个逻辑接口，并不是实际存在的物理接口，但是功能却和物理接口是一样的。
交换机的单臂路由配置
02 实验目的：
实验步骤： 实例拓扑图
图一 路由器 ：Cisco 2811，交换 机：Cisco 2950
○ 创建Vlan 2950#vlan databae 2950(vlan)#vlan 10 name math 2950(vlan)#vlan 20 name chinesesenya
图二
01
单臂路由的配置
单击此处添加文本具体内容，简明扼要地阐述你 的观1. 配置交换机/路由器：路由器：Cisco 2811，交换机：Cisco 2950 2. 创建Vlan； 把交换机端口分配给Vlan 配置交换机trunk端口 配置路由器子接口
能够按照拓扑图完成单臂路由配置,深入了解单臂路由的工作原理，学会单臂路由 的调试与检查方法
实验背景：
01
因网络规模的增大，为便于配置与管理,通过单臂路由配置,
02
实现在交换机/路由器来管理整个网络的VLAN。
按照拓扑图连接交换机/路由器等，通过本次试验，懂得了如何
01
使用单臂路由。 02 完成标准：
Vlan10-20通过路由互通; 掌握单臂路由配置方法
01
深入单臂路由的工作原理 学会单臂路由的调试与检查方法
图三
把交换机端口分配给Vlan
图四 配置交换机trunk端口
图六
图一 配置路由器子接口
THANKS
图二 查看路由器中的路由表 添 加 副 标 题
实验结果分析：
实验结论： ○ 试验成功，通过本次试验，通过本次试验，懂得了如何使 用单臂路由。 ○ 试验结果成功: 不同网段中的计算机完全可以ping 通
路由器交换机配置任务3.3单臂路由
• 单臂路由概述 • 配置单臂路由的步骤 • 单臂路由的常见问题与解决方案 • 单臂路由的案例分析 • 总结与展望
01
单臂路由概述
定义与特点
定义
结构简单
单臂路由是一种特殊的路由方式，通过一 台路由器连接多个交换机，实现不同VLAN 之间的通信。
单臂路由采用单一的路由器连接多个交换 机，无需复杂的网络结构。
案例细节
某企业采用思科路由器作为接入层设备，通过配置静态路由和VLAN来 实现单臂路由。首先，在路由器上创建相应的VLAN并分配IP地址，然 后配置静态路由指向核心层交换机。同时，开启路由器的防火墙功能， 以增强安全性。
校园网中的单臂路由配置
校园网络架构
校园网通常覆盖多个建筑和区域，需要高性能、高可靠性的网络设备来支持大量的用户和 各种应用。单臂路由在校园网中通常部署在汇聚层，用于连接接入层交换机和核心层路由 器。
单臂路由的优势与限制 优势 01
配置方便：通过简单的配置即可实现不同 VLAN之间的通信。
03
02
结构简单：单臂路由简化了网络结构，降低 了网络复杂度。
04 限制
扩展性差：随着交换机的增加，路由器的 性能可能会成为瓶颈。
05
06
安全风险：单臂路由可能导致安全风险， 因为所有流量都经过同一台路由器。
使用防火墙和入侵检测系统（IDS/IPS）等安全设备来增 强网络的安全性。
04
单臂路由的案例分析
企业网络中的单臂路由配置
01
企业网络架构
企业网络通常采用层次化设计，包括核心层、汇聚层和接入层。单臂路
由通常部署在接入层，用于连接终端设备和核心层交换机。
02 03
单一交换机vlan配置及单臂路由的配置
不跨交换机的vlan互通（单臂路由的配置）实验拓扑图如下：实验要求：将pc0加入vlan 2，将pc1加入vlan 3 并实现vlan2 和vlan 3的互通；本实验中IP规划如下：主机名称 IP地址 子网掩码 网关Pc0 192.168.2.1 255.255.255.0 192.168.2.254 Pc1 192.168.3.1 255.255.255.0 192.168.3.254首先给pc0和pc1配置IP地址步骤如下：单机pc0弹出如下界面：选择desktop导航菜单弹出如下界面：然后选择IP configuration进行IP的配置Pc1的配置如上所述，此处不做赘述。
在交换机上的配置如下所示：Switch>enSwitch#config terminalSwitch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#interface fastEthernet 0/1 Switch(config-if)#switchport access vlan 2 Switch(config-if)#exitSwitch(config)#interface fastEthernet 0/2 Switch(config-if)#switchport access vlan 3 Switch(config-if)#exitSwitch(config)#interface fastEthernet 0/3Switch(config-if)#switchport mode trunkSwitch(config-if)#exit（注释：将上行接口：f0/3设置为trunk口的理由：承载多路vlan信息）路由器的配置信息如下：Router>enableRouter#config terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface fastEthernet 0/0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#interface fastEthernet 0/0.1Router(config-subif)#encapsulation dot1Q2Router(config-subif)#ip address 192.168.2.254 255.255.255.0Router(config-subif)#exitRouter(config)#interface fastEthernet 0/0.2Router(config-subif)#encapsulation dot1Q 3Router(config-subif)#ip address 192.168.3.254 255.255.255.0Router(config-subif)#exit进行上述配置完成后即可实现pc0和pc1的通信。
单臂路由实验
单臂路由实验单臂路由和vlan目标：通过路由器进行多个VLAN互联环境：1. 交换机为二层交换机，支持VLAN划分；2. 路由器只有1个Ethernet接口实施：采用单臂路由，即在路由器上设置多个逻辑子接口，每个子接口对应于一个VLAN。
由于物理路由接口只有一个，各子接口的数据在物理链路上传递要进行标记封装。
Cisco设备支持ISL和802.1q协议。
华为设备只支持802.1q。
单臂路由的配置实例（略）---------------------------------------------------------------------在学习单臂路由的配置之前，建议大家先学好VLAN，起码要知道VLAN是怎么配置的，这样学单臂路由就轻松多了。
先来了解一下什么是单臂路由，为什么要用到单臂路由。
VLAN （虚拟局域网）技术是路由交换中非常基础的技术。
在网络管理实践中，通过在交换机上划分适当数目的vlan，不仅能有效隔离广播风暴，还能提高网络安全系数及网络带宽的利用效率。
划分vlan之后，vlan与vlan之间是不能通信的，只能通过路由或三层交换来实现。
我们知道路由器实现路由功能通常是数据报从一个接口进来然后另一个接口出来，现在路由器与交换机之间通过一条主干现实通信或数据转发，也就是说路由器仅用一个接口实现数据的进与出，因为我们形象地称它为单臂路由。
单臂路由是解决vlan 间通信的一种廉价而实用的解决方案。
下面请看图，PC-A和PC-B分别属于vlan10和vlan20，Switch2950是一个cisco的二层交换机，型号2950，欲实现vlan10和vlan20的通信，我们要增加一个路由器来转发vlan之间的数据包，路由器与交换机之间使用单条链路相连（图中画红线），这条链路也叫主干，所有数据包的进出都要通过路由器2600的f0/0端口来现实数据转发。
接下来，结合以上网络拓扑探讨一下单臂路由的配置。
单臂路由的基本配置
计算机网络实验报告实验六单臂路由的基本配置一、实验目的.（1）熟悉VLAN的配置（2）熟悉路由器子接口的配置（3）熟悉子接口的封装（4）熟悉子网的划分二、实验环境.1.拓扑图：设备接口IP 地址子网掩码默认网关PC1 Fa0/1 192.168.0.2 255.255.255.224 192.168.0.1 PC2 Fa0/2 192.168.0.34255.255.255.224 192.168.0.33 PC3 Fa0/3 192.168.0.66255.255.255.224 192.168.0.65 PC4 Fa0/4 192.168.0.100255.255.255.224 192.168.0.99 PC5 Fa0/5 192.168.0.132255.255.255.224 192.168.0.131 PC6 Fa0/6 192.168.0.164255.255.255.224 192.168.0.163三、实验步骤.配置步骤1．主机配置IP地址信息。
PC1.IP地址:192.168.0.2子网掩码:255.255.255.224默认网关:192.168.0.1PC2.IP地址:192.168.0.34子网掩码:255.255.255.224默认网关:192.168.0.33PC3.IP地址:192.168.0.66子网掩码:255.255.255.224默认网关:192.168.0.65PC4.IP地址:192.168.0.100子网掩码:255.255.255.224默认网关:192.168.0.99PC5.IP地址:192.168.0.132子网掩码:255.255.255.224默认网关:192.168.0.131PC6.IP地址:192.168.0.164子网掩码:255.255.255.224默认网关:192.168.0.1632．路由器子接口的配置Router(config-subif)#int f0/0.1Router(config-subif)#en dot1q 1Router(config-subif)#ip add 192.168.0.1 255.255.255.224 Router(config-subif)#int f0/0.2Router(config-subif)#en dot1q 2Router(config-subif)#ip add 192.168.0.33 255.255.255.224Router(config-subif)#int f0/0.3Router(config-subif)#en dot1q 3Router(config-subif)#ip add 192.168.0.65 255.255.255.224Router(config-subif)#int f0/0.4Router(config-subif)#en dot1q 4Router(config-subif)#ip add 192.168.0.99 255.255.255.224Router(config-subif)#int f0/0.5Router(config-subif)#en dot1q 5Router(config-subif)#ip add 192.168.0.131 255.255.255.224Router(config-subif)#int f0/0.6Router(config-subif)#en dot1q 6Router(config-subif)#ip add 192.168.0.163 255.255.255.224Router(config)#int f0/0Router(config-if)#no shut3．交换机VLAN配置Switch(config)#VLAN 1Switch(config-vlan)#VLAN 2Switch(config-vlan)#VLAN 3Switch(config-vlan)#VLAN 4Switch(config-vlan)#VLAN 5Switch(config-vlan)#VLAN 6Switch(config)#INT F0/1Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 1Switch(config)#INT F0/2Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 2Switch(config)#INT F0/3Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 3Switch(config)#INT F0/4Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 4Switch(config)#INT F0/5Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 5Switch(config)#INT F0/6Switch(config-if)#SWITCHPORT MODE ACCESSSwitch(config-if)#SWITCHPORT ACCESS VLAN 64．交换机干线接口配置Switch(config)#INT F0/7Switch(config-if)#SWITCHPORT MODE TRUNK5.测试PC2到PC3的连通性，并在1处抓取来回数据，对数据进行详细分析。
路由器的单臂路由与VLAN(802.1Q)的典型配置
路由器的单臂路由与VLAN(802.1Q)的典型配置
路由器的单臂路由与VLAN(802.1Q)的典型配置(原
创经典)
【需求】
路由器与交换机的上行trunk端口相连，交换机下行口划分5个VLAN，带若干主机。
在局域网中，通过交换机上配置VLAN可以减少主机通信广播域的范围，当VLAN之间有部分主机需要通信，但交换机不支持三层交换时，可以采用一台支持802.1Q的路由器实现VLAN的互通。
这需要在以太口上建立子接口，分配IP地址作为该VLAN的网关，同时启动802.1Q，并启用防火墙，通过访问控制列表ACL来管理控制各VLAN之间相互通信。
【组网图】
【路由器的具体配置】
【交换机的具体配置】
具体的可以参考交换机的操作手册。
【验证】
在启用路由器防火墙前，各VLAN内的PC可以ping通各自的网关，并可以通过路由器实现VLAN间互访；
在启用路由器防火墙后，除了VLAN 1以外只能在本VLAN之间可以相互通信，且除了VLAN 2外各VLAN都可以与VLAN 1相互通信。
【提示】
1.在各个VLAN中的主机必须指定相应的网关，其地址为路由器相应子接口的IP地址。
2.按上述配置完，各VLAN的主机可以互相PING通，无需添加路由，启用防火墙是为了控制各VLAN之间相互通信的。
3.如果只想实现VLAN间部分主机互通，一个方法是在路由器上通过访问控制列表ACL实施过滤。
H3C单臂路由设置方法
一、在交换机上划分vlan1、划分vlan 10 并加入端口[H3C] vlan 10[H3C] port ethnet 1/0/1 to 1/0/52、划分vlan20并加入端口[H3C] vlan 10[H3C] port ethnet 1/0/6 to 1/0/103、给连接路由器的端口打trunk[H3C] interface Ethernet1/0/24[H3C] port link-type trunk[H3C] port trunk permit vlan all注意:计算机ip地址设置为自动获取。
二、设置路由器子端口，实现三层转发。
••//设置子接口封装类型为vlan10•interface Ethernet0/0.10•vlan-type dot1q vid 10 指定vlan 号•ip address 192.168.1.1 255.255.255.0•#•//设置子接口封装类型为vlan20•interface Ethernet0/0.20•vlan-type dot1q vid 20•ip address 192.168.2.1 255.255.255.0三、设置路由器DHCP功能，实现自动分配地址。
●配置为DHCP客户端分配的DNS服务器地址●配置动态分配的IP地址的租用有效期限创建DHCP地址池●配置为DHCP客户端分配的DNS服务器地址●配置动态分配的IP地址的租用有效期限演讲稿尊敬的老师们，同学们下午好：我是来自10级经济学（2）班的学习委，我叫张盼盼，很荣幸有这次机会和大家一起交流担任学习委员这一职务的经验。
转眼间大学生活已经过了一年多，在这一年多的时间里，我一直担任着学习委员这一职务。
回望这一年多，自己走过的路，留下的或深或浅的足迹，不仅充满了欢愉，也充满了淡淡的苦涩。
一年多的工作，让我学到了很多很多，下面将自己的工作经验和大家一起分享。
学习委员是班上的一个重要职位，在我当初当上它的时候，我就在想一定不要辜负老师及同学们我的信任和支持，一定要把工作做好。
在eve-ng模拟器上进行Cisco单臂路由配置，图文实例详解
在eve-ng模拟器上进行Cisco单臂路由配置，图文实例详解网工圈网络工程师阿龙圈内最早的公益公众号,本号已认证！学网络关注一个就够了！（关注近5w+）关注交个朋友，一起聊技术1需求一般是局域网有不同网段（VLAN）需要相互通信，而路由器的物理接口又不够时，可采用单臂路由解决通信问题。
单臂路由，即在路由器上设置多个逻辑子接口，每个子接口对应一个vlan。
在每个子接口的数据在物理链路上传递都要标记封装。
Cisco设备支持ISL和802.1q（dot1Q）协议。
华为只支持802.1q。
单臂路由原理，可以参考往期的抓包分析：【原创】华为网络设备单臂路由配置实验往期精彩文章：手把手教你安装eve-ng模拟器，带你遨游网络技术世界！2拓扑图3配置步骤路由器配置：A-along_Router(config)#interface ethernet0/0A-along_Router(config-if)#no shut //打开物理接口。
A-along_Router(config)#int ethernet 0/0.10 //进入子接口A-along_Router(config-subif)#encapsulation dot1Q 10 //封装dot1Q协议，建立与vlan10的关联A-along_Router(config-subif)#ip add 192.168.1.1 255.255.255.0 //给子接口配置IP地址A-along_Router(config-subif)#no shut //打开子接口。
A-along_Router(config)#int ethernet 0/0.20 //进入子接口A-along_Router(config-subif)#encapsulation dot1Q 20 //封装dot1Q协议，建立与vlan20的关联A-along_Router(config-subif)#ip address 192.168.2.1 255.255.255.0//给子接口配置IP地址A-along_Router(config-subif)#no shut //打开子接口。
