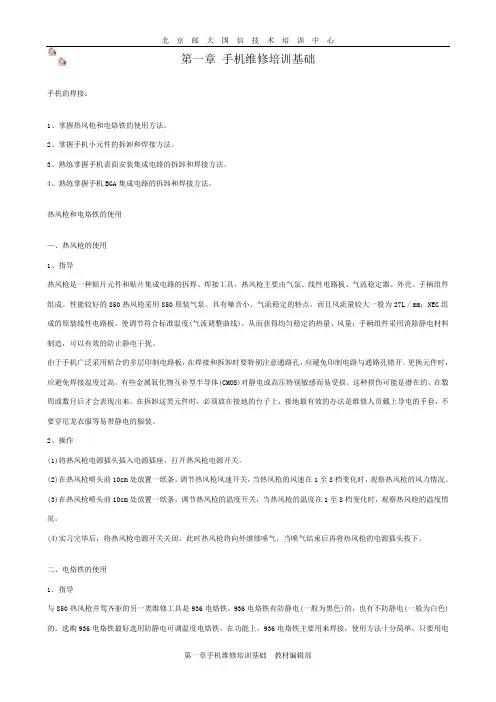

第一章_手机维修培训基础.doc
第一章手机维修培训基础手机的焊接：1、掌握热风枪和电烙铁的使用方法。
2、掌握手机小元件的拆卸和焊接方法。
3、熟练掌握手机表面安装集成电路的拆卸和焊接方法。
4、熟练掌握手机BGA集成电路的拆卸和焊接方法。
热风枪和电烙铁的使用—、热风枪的使用1、指导热风枪是一种贴片元件和贴片集成电路的拆焊、焊接工具，热风枪主要由气泵、线性电路板、气流稳定器、外壳、手柄组件组成。
性能较好的850热风枪采用850原装气泵。
具有噪音小、气流稳定的特点，而且风流量较大一般为27L／mm；NEC组成的原装线性电路板，使调节符合标准温度(气流调整曲线)，从而获得均匀稳定的热量、风量；手柄组件采用消除静电材料制造，可以有效的防止静电干扰。
由于手机广泛采用粘合的多层印制电路板，在焊接和拆卸时要特别注意通路孔，应避免印制电路与通路孔错开。
更换元件时，应避免焊接温度过高。
有些金属氧化物互补型半导体(CMOS)对静电或高压特别敏感而易受损。
这种损伤可能是潜在的，在数周或数月后才会表现出来。
在拆卸这类元件时，必须放在接地的台子上，接地最有效的办法是维修人员戴上导电的手套，不要穿尼龙衣服等易带静电的服装。
2、操作(1)将热风枪电源插头插入电源插座，打开热风枪电源开关。
(2)在热风枪喷头前10cm处放置一纸条，调节热风枪风速开关，当热风枪的风速在1至8档变化时，观察热风枪的风力情况。
(3)在热风枪喷头前10cm处放置一纸条，调节热风枪的温度开关，当热风枪的温度在1至8档变化时，观察热风枪的温度情况。
(4)实习完毕后，将热风枪电源开关关闭，此时热风枪将向外继续喷气，当喷气结束后再将热风枪的电源插头拔下。
二、电烙铁的使用1．指导与850热风枪并驾齐驱的另一类维修工具是936电烙铁，936电烙铁有防静电(一般为黑色)的，也有不防静电(一般为白色)的，选购936电烙铁最好选用防静电可调温度电烙铁。
在功能上，936电烙铁主要用来焊接，使用方法十分简单，只要用电烙铁头对准所焊元器件焊接即可，焊接时最好使用助焊剂，有利于焊接良好又不造成短路。
