《中文版AutoCAD工程制图（2008版）》答案第2章1. 问答题(1) 叙述AutoCAD 2008对计算机系统的软、硬件的要求（见2.1.1节）。

(2) 叙述AutoCAD 2008工作界面的组成，并说明各组成部分的功能（见2.2节）。

(3) 叙述绘图时确定二维点的方式（见2.5节）。

2. 选择题从下面各题中选择正确的答案。

(1) 安装AutoCAD 2008时，一般要求计算机有512MB的内存，有750MB以上的硬盘空间。

a. 正确√b. 错误(2) 启动AutoCAD 2008与启动一般Windows应用程序的方法相同。

a. 正确√b. 错误(3) AutoCAD 2008的命令和系统变量区分大小写。

a. 正确b. 错误√(4) AutoCAD图形文件的扩展名是dwt。

a. 正确b. 错误√(5) 可以同时打开多个AutoCAD图形文件。

a. 正确√b. 错误第3章1. 选择题从下面各题中选择正确的答案。

(1) 用LINE命令可以绘制出一系列直线段。

a. 正确√b. 错误(2) 可以从指定的点向任意方向绘制射线。

a. 正确√b. 错误(3) 最多可以绘制有1024条边的正多边形。

a. 正确√b. 错误(4) RECTANG命令允许根据指定的面积绘制矩形。

a. 正确√b. 错误(5) 用CIRCLE命令的“相切、相切、半径(T)”选项绘制圆时，得到的圆与选择相切对象时的选择位置无关。

a. 正确b. 错误√(6) 根据包含角绘制圆弧时，包含角有正、负之分。

a. 正确√b. 错误(7) 点对象只有一种样式。

a. 正确b. 错误√1. 选择题从下面各题中选择正确的答案。

(1) 对于AutoCAD 2008的各编辑命令，在“选择对象: ”提示下均可以用4.1节介绍的所有选择对象方法选择操作对象。

a. 正确b. 错误√(2) 可以用OOPS命令恢复图形中所有用ERASE命令删除的对象。

a. 正确b. 错误√(3) 用COPY命令复制对象后，原对象仍然保留。

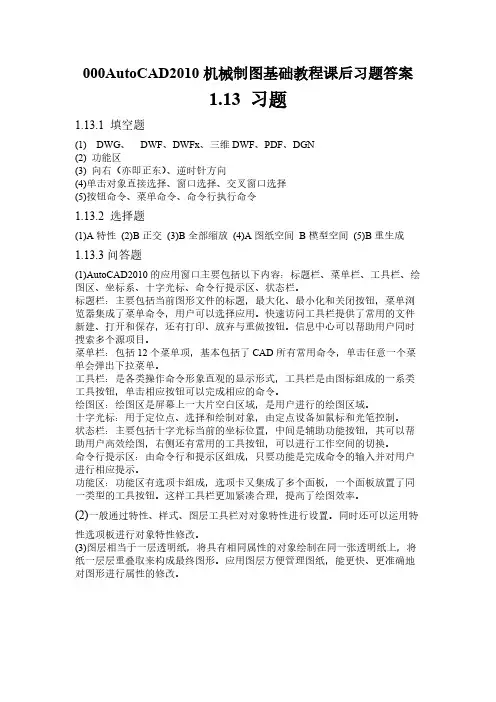

【免费下载】AutoCAD机械制图基础教程课后习题答案

000AutoCAD2010机械制图基础教程课后习题答案1.13 习题1.13.1 填空题(1) DWG、DWF、DWFx、三维DWF、PDF、DGN(2) 功能区(3) 向右（亦即正东）、逆时针方向(4)单击对象直接选择、窗口选择、交叉窗口选择(5)按钮命令、菜单命令、命令行执行命令1.13.2 选择题(1)A特性(2)B正交(3)B全部缩放(4)A图纸空间B模型空间(5)B重生成1.13.3问答题(1)AutoCAD2010的应用窗口主要包括以下内容：标题栏、菜单栏、工具栏、绘图区、坐标系、十字光标、命令行提示区、状态栏。

标题栏：主要包括当前图形文件的标题，最大化、最小化和关闭按钮，菜单浏览器集成了菜单命令，用户可以选择应用。

快速访问工具栏提供了常用的文件新建、打开和保存，还有打印、放弃与重做按钮。

信息中心可以帮助用户同时搜索多个源项目。

菜单栏：包括12个菜单项，基本包括了CAD所有常用命令，单击任意一个菜单会弹出下拉菜单。

工具栏：是各类操作命令形象直观的显示形式，工具栏是由图标组成的一系类工具按钮，单击相应按钮可以完成相应的命令。

绘图区：绘图区是屏幕上一大片空白区域，是用户进行的绘图区域。

十字光标：用于定位点、选择和绘制对象，由定点设备如鼠标和光笔控制。

状态栏：主要包括十字光标当前的坐标位置，中间是辅助功能按钮，其可以帮助用户高效绘图，右侧还有常用的工具按钮，可以进行工作空间的切换。

命令行提示区：由命令行和提示区组成，只要功能是完成命令的输入并对用户进行相应提示。

功能区：功能区有选项卡组成，选项卡又集成了多个面板，一个面板放置了同一类型的工具按钮。

这样工具栏更加紧凑合理，提高了绘图效率。

(2)一般通过特性、样式、图层工具栏对对象特性进行设置。

同时还可以运用特性选项板进行对象特性修改。

(3)图层相当于一层透明纸，将具有相同属性的对象绘制在同一张透明纸上，将纸一层层重叠取来构成最终图形。

应用图层方便管理图纸，能更快、更准确地对图形进行属性的修改。

AutoCAD测试题及答案

AutoCAD测试题一、单选题:（共50分，每题2分）1、应用倒角命令"chamfer”进行倒角操作时：（C）A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角2、在AutoCAD中默认存在的命名图层过滤器不包括：（C）A、显示所有图层B、显示所有使用图层C、显示所有打印图层D、显示所有依赖于外部参照的图层3、AutoCAD软件可以进行三维设计，但不能进行：（D）A、线框建模B、表面建模C、实体建模D、参数化建模4、在AutoCAD中，可以设置“实时助手”在以下情况自动显示：（B）A、单一命令B、新命令和增强命令C、在不需要时D、不仅对话框5、在AutoCAD中绘制土木工程图经常需要使用多线.由于一次绘出的多线被当作一个实体对待,因此对多线的编辑应该使用命令：（B）A、breakB、mleditC、explodeD、trim6、在绘制直线时，可以使用以下快捷输入方式:（B）A、cB、LC、panD、E7、要创建与3个对象相切的圆可以:（A）A、选择【绘图】【圆】【相切、相切、相切】命令B、选择【绘图】【圆】【相切、相切、半径】命令C、选择【绘图】【圆】【三点】命令D、单击【圆】按钮，并在命令行内输入3P命令8、下面关于选取对象的说法正确的是:（A）A、直接单击所要选取的对象B、在选取对象时先确定左上角,再向右下角拖动，框在选择框内的对象被选中C、交叉选取对象时先确定右上角，再向右下角拖动,框在选择框内的对象被选中D、多边形选取对象的方法是单击移动+按钮,命令行内输入WP,然后确定选择范9、不是环形阵列定义阵列对象数目和分布方法的是：（C）A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度10、用缩放命令“seal缩放对象时：（D）A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象11、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板,除了：（A）C 、真彩色 A 、灰度颜色B 、索引颜色D 、配色系统12、在AutoCAD 中可以给图层定义的特性不包括：（D ）A 、颜色B 、线宽C 、打印/不打印D 、透明/不透明13、移动圆对象，使其圆心移动到直线中点，需要应用:（D ）A 、正交B 、捕捉C 、栅格D 、对象捕捉14、在AutoCAD 中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：（B ） A 、自动保存文件B 、AutoCAD 主应用程序文件C 、菜单文件D 、样板图形文件15、在AutoCAD 中默认存在的命名图层过滤器不包括：（C ）A 、显示所有图层B 、显示所有使用图层C 、显示所有打印图层D 、显示所有依赖于外部参照的图层16、AutoCAD 软件不能用来进行：（A ）A 、文字处理B 、服装设计C 、电路设计D 、零件设计17、28、用偏移命令“offset”偏移对象时：（D ）A 、必须指定偏移距离B 、不可以指定偏移通过特殊点C 、不可以偏移开口曲线和封闭线框D、原对象的某些特征可能在偏移后消失18、用复制命令“copy”复制对象时，不可以：（D）A、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图层19、在AutoCAD中，不可以通过以下方法改变一个系统变量的值：（B）A、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单中选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置20、用缩放命令"scale”缩放对象时：（C）A、可以只在X轴方向上缩放B、不可以通过参照长度和指定的新长度确定C、基点可以选择在对象之外D、不可以缩放小数倍21、在工作移动图形时，可利用以下方式实现：（C）A、利用ctrl+p键B、利用shifl+p键C、按住鼠标中键拖动D、滚动鼠标中键移动22、下面关于选取对象的说法正确的是：（A）A、直接单击所要选取的对象B、在选取对象时先确定左上角，再向右下角拖动,框在选择框内的对象被选中C、交叉选取对象时先确定右上角,再向右下角拖动，框在选择框内的对象被选中D、多边形选取对象的方法是单击移动+按钮，命令行内输入WP,然后确定选择范围23、下面关于拉伸对象的说法不正确的是:（A）A、直线在窗口内的端点不动，在窗口外的端点移动B、在对区域填充部分拉伸对象时,窗口外的端点不动，窗口内的端点移动C、在拉伸圆弧时,圆弧的弦高不变,主要调整圆心的位置和圆弧的起始角和终止角D、多段线两端的宽度、切线方向以及曲线及拟合信息均不改变24、拉伸命令"stretch"拉伸对象时,不能：（A）A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象25、不能应用修剪命令“trim"进行修剪的对象是：（D）A、圆弧B、圆C、直线D、文字二、判断正误（共20分，每题2分）26、在AutoCAD中无法使用透视方式观察三维模型。

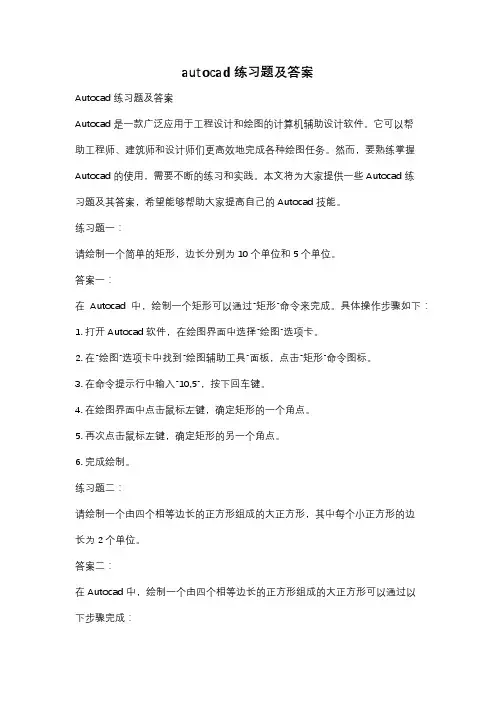

autocad练习题及答案
