槽波地震仪Summit ⅡEx组成
槽波地震仪组成 ppt课件
16
当煤层中的炮点起爆时，首先启动触发脉冲单元和触发单元。触发单元立即唤 醒各数据采集站开始记录来自检波器的地震信号，再通过数据传输电缆传输过程至中 心站。传输过程中地震信号不可避免的要衰减，因此每隔250m要加一个中继站，对 衰减的数字信号进行放大，以便继续传输。上述的所有过程都是由中心站控制的。 现分述如下： 1.Summit Ⅱ Ex-pc中心站
不锈钢键盘上有5个状态指示灯LED。左侧2个绿灯变亮时表示供电电压已加到两 个电路上。
右侧3个状态指示灯LED（绿，红，黄）代表线路接口通电情况。绿灯亮，表明线 路接口通电；红灯亮起，表明触发允许指令有效；黄灯闪，表明summit线缆正运行 传输指令。
2. Summit Ⅱ Ex 采集站
采集站由Ex-PC 中心站控制。并与双 芯扁平线缆共同完成数据和指令的传 输工作。每一个采集站都有唯一的地 址码，标在外壳盖儿上，很容易看到。 6节镍镉电池充电电池为采集站提供电 力支持，这6节电池可给两块板供电， SPM（信号处理模块）和BPM（电池 电源模块）。SPM 对检波器收集到的 信号进行前置放大，检波，数字化， 叠加，相关和存储。BPM负责为SPM 提供电力支持和给电池充电。Ex 采集 站的外壳为导电塑料材质。
图3-3 采集站
采集站有两个检波器接口，分别为SNAP连接口和电池充电器的连接口。
需知：严禁在地下以及爆炸性气体环境中连接电池与其充电器并对电池进行充电！
一个采集站可以对两个信道的模拟信号进行数字化。每个信道分别连接到左右 两个检波器连接器上，也可将2个信道同时连接在左边的检波器连接器上。当使用 GS-A检波器探头进行地震勘查时就可以进行这样的连接。GS-A检波器探头有两个记 录分量，通过连接器与采集站连接。
物探仪器分类

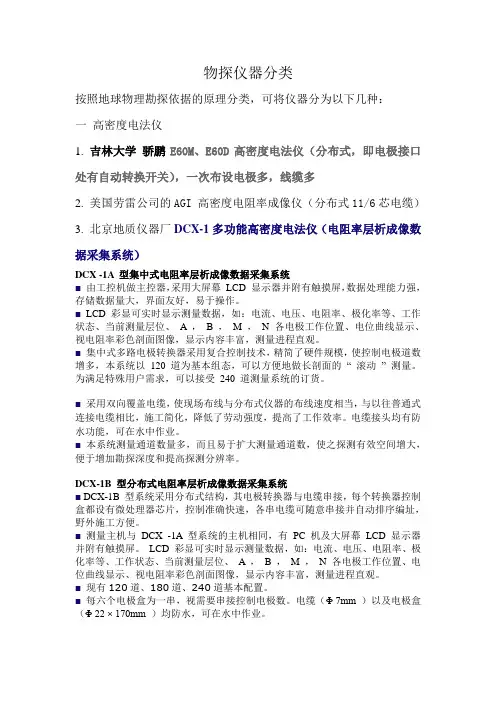

物探仪器分类按照地球物理勘探依据的原理分类，可将仪器分为以下几种：一高密度电法仪1. 吉林大学骄鹏E60M、E60D高密度电法仪（分布式，即电极接口处有自动转换开关），一次布设电极多，线缆多2. 美国劳雷公司的AGI 高密度电阻率成像仪（分布式11/6芯电缆）3. 北京地质仪器厂DCX-1多功能高密度电法仪（电阻率层析成像数据采集系统）DCX -1A 型集中式电阻率层析成像数据采集系统■由工控机做主控器，采用大屏幕LCD 显示器并附有触摸屏，数据处理能力强，存储数据量大，界面友好，易于操作。
■LCD 彩显可实时显示测量数据，如：电流、电压、电阻率、极化率等、工作状态、当前测量层位、 A ， B ，M ，N 各电极工作位置、电位曲线显示、视电阻率彩色剖面图像，显示内容丰富，测量进程直观。
■集中式多路电极转换器采用复合控制技术，精简了硬件规模，使控制电极道数增多，本系统以120 道为基本组态，可以方便地做长剖面的“ 滚动” 测量。
为满足特殊用户需求，可以接受240 道测量系统的订货。
■采用双向覆盖电缆，使现场布线与分布式仪器的布线速度相当，与以往普通式连接电缆相比，施工简化，降低了劳动强度，提高了工作效率。
电缆接头均有防水功能，可在水中作业。
■本系统测量通道数量多，而且易于扩大测量通道数，使之探测有效空间增大，便于增加勘探深度和提高探测分辨率。
DCX-1B 型分布式电阻率层析成像数据采集系统■ DCX-1B 型系统采用分布式结构，其电极转换器与电缆串接，每个转换器控制盒都设有微处理器芯片，控制准确快速，各串电缆可随意串接并自动排序编址，野外施工方便。
■测量主机与DCX -1A 型系统的主机相同，有PC 机及大屏幕LCD 显示器并附有触摸屏。
LCD 彩显可实时显示测量数据，如：电流、电压、电阻率、极化率等、工作状态、当前测量层位、A ，B ，M ，N 各电极工作位置、电位曲线显示、视电阻率彩色剖面图像，显示内容丰富，测量进程直观。
防爆无缆遥测地震仪在煤矿槽波勘探中的应用

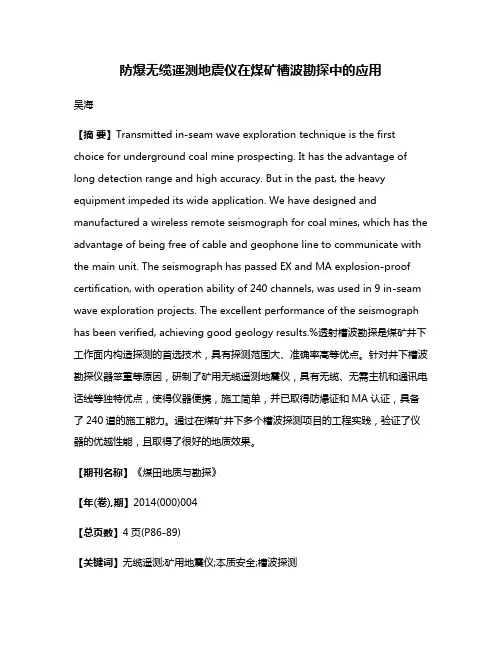

防爆无缆遥测地震仪在煤矿槽波勘探中的应用吴海【摘要】Transmitted in-seam wave exploration technique is the first choice for underground coal mine prospecting. It has the advantage of long detection range and high accuracy. But in the past, the heavy equipment impeded its wide application. We have designed and manufactured a wireless remote seismograph for coal mines, which has the advantage of being free of cable and geophone line to communicate with the main unit. The seismograph has passed EX and MA explosion-proof certification, with operation ability of 240 channels, was used in 9 in-seam wave exploration projects. The excellent performance of the seismograph has been verified, achieving good geology results.%透射槽波勘探是煤矿井下工作面内构造探测的首选技术，具有探测范围大、准确率高等优点。
