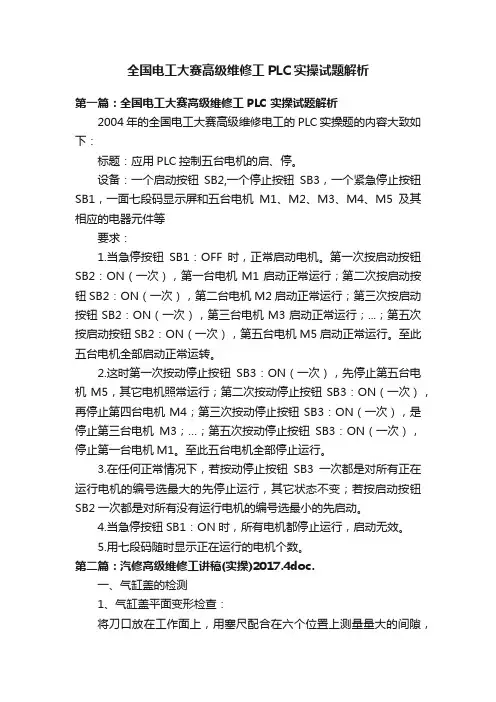

2004年的全国电工大赛高级维修电工的PLC实操题的内容大致如下：

标题：应用PLC控制五台电机的启、停。

设备：一个启动按钮SB2,一个停止按钮SB3，一个紧急停止按钮SB1，

一面七段码显示屏和五台电机M1、M2、M3、M4、M5及其相应的电器元件等

要求：

1.当急停按钮SB1：OFF时，正常启动电机。第一次按启动按钮SB2：ON（一次），第一台电机M1启动正常运行；第二次按启动按钮SB2：ON（一次），第二台电机M2启动正常运行；第三次按启动按钮SB2：ON（一次），第三台电机M3启动正常运行；...；第五次按启动按钮SB2：ON（一次），第五台电机M5启动正常运行。至此五台电机全部启动正常运转。

2.这时第一次按动停止按钮SB3：ON（一次），先停止第五台电机M5，其它电机照常运行；第二次按动停止按钮SB3：ON（一次），再停止第四台电机M4；第三次按动停止按钮SB3：ON（一次），是停止第三台电机M3；…；第五次按动停止按钮SB3：ON（一次），停止第一台电机M1。至此五台电机全部停止运行。

3.在任何正常情况下，若按动停止按钮SB3一次都是对所有正在运行电机的编号选最大的先停止运行，其它状态不变；若按启动按钮SB2一次都是对所有没有运行电机的编号选最小的先启动。

4.当急停按钮SB1：ON时，所有电机都停止运行，启动无效。

5.用七段码随时显示正在运行的电机个数。

I/O分配：

输入端：

X0：急停按钮SB1

X1：启动按钮SB2

X2：停止按钮SB3

输出端：

Y1：第一台电机M1

Y2：第二台电机M2

Y3：第三台电机M3七段码显示示意图：Y4：第四台电机M4

Y5：第五台电机M5a

Y10：七段码a段

Y11：七段码b段fb

Y12：七段码c段

Y13：七段码d段

Y14：七段码e段g

Y15：七段码f段ec

Y16：七段码g段

d

参考程序:（松下FP1）

1STX1

2DF

3OTR0

4STX2

5DF

6OTR1

7STR0

8ANY1

9ANY2

10ANY3

11ANY4

13STR1 14AN/Y5 15AN/Y4 16AN/Y3 17AN/Y2 18ORX0 19RSTY1 20STR0 21ANY1 22ANY2 23ANY3 24SETY4 25STR1 26AN/Y5 27AN/Y4 28AN/Y3 29ORX0 30RSTY2 31STR0 32ANY1 33ANY2 34SETY3 35STR1

37AN/Y4 38ORX0 39RSTY3 40STR0 41ANY1 42SETY2 43STR1 44AN/Y5 45ORX0 46RSTY4 47STR0 48SETY1 49STR1 50ORX0 51RSTY5 52STY1 53AN/Y2 54AN/Y3 55AN/Y4 56AN/Y5 57OTR11 58STY2 59AN/Y3

61AN/Y5 62OTR12 63STY3 64AN/Y4 65AN/Y5 66OTR13 67STY4 68AN/Y5 69OTR14 70STY5 71OTR15 72STR12 73ORR13 74ORR15 75OTY10 76STR11 77ORR12 78ORR13 79ORR14 80OTY11 81STR11 82ORR13 83ORR14

85OTY12

86STR12

87ORR13

88ORR15

89OTY13

90STR12

91OTY14

92STR14

93ORR15

94OTY15

95STR12

96ORR13

97ORR14

98ORR15

99OTY16

100ED

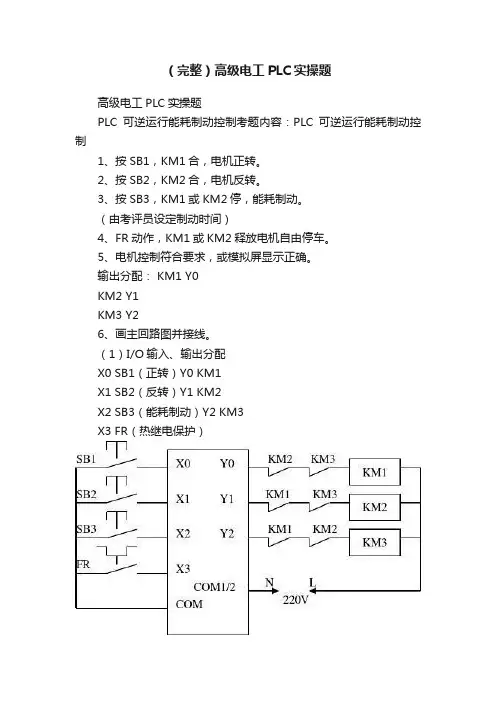

题目一：电机正反转PLC控制

控制工艺要求如下：

（1）系统具有三种工作模式，既：手动控制模式、自动控制模式、停止模式。采用万能转换开关SA进行切换；

（2）手动模式下：使用按钮SB1手动启动正转、SB3停止电机运转、手动按钮SB2控制电动机反转；

（3）自动模式下：按下SB1后电机正转启动工作10秒自动停止运行，停止5秒后自行启动反转，反转持续10秒后同样自动停止工作，停止5秒后电机又自行开始正转运行10秒，如此循环工作，直到按下停止按钮时停止工作。

（4）系统正、反转要有信号灯作为提示。（5）系统具有短路、过载、欠压等保护环节
