耐碱玻璃纤维网格布检测方法比较
浅谈耐碱玻璃纤维网格布的性能以及送检注意事项
浅谈耐碱玻璃纤维网格布的性能以及送检注意事项浅谈耐碱玻璃纤维网格布的性能以及送检注意事项目前，在建筑市场上，耐碱玻璃纤维网格布可以说是随处可见，在建筑外墙保温工程中所用的也比较多。
由于，在建筑工程上所使用的建筑材料需要向有资质的相关检测单位申请复验，经检测合格后才能用于实体工程中。
大多数施工单位只知道将耐碱玻璃纤维网格布送来，但在送样的过程中对送检的样品没有相应的保护措施，造成检测结果出现偏差，出现一些不必要的损失。
在这里向大家介绍一些网格布的相关信息，只要了解相关的保护措施，就能避免一些不必要的情况出现。
首先，我们要充分的了解什么是耐碱玻璃纤维网格布？耐碱玻璃网格布有什么优缺点？知道这些性能后，我们在使用和送检过程中就能对症下药，避免损失。
耐碱玻璃纤维网格布的性能及优缺点玻璃纤维耐碱网格布是以中碱或无碱玻璃纤维机织物为基础,经耐碱涂层处理而成。
该产品强度高、粘结性好、服帖性、定位性极佳，广泛应用于墙体增强、外墙保温、屋面防水等方面，还可应用于水泥、塑料、沥青、大理石、马赛克等墙体材料的增强，是建筑行业理想的工程材料。
耐碱玻璃纤维与普通的无碱、中碱玻璃纤维相比，有其显著的特点：耐碱性能好、抗拉强度高，在水泥及其它强碱介质中有极强的耐腐蚀性，是玻纤增强水泥制品（GRC）中不可替代的增强材料。
耐碱玻璃纤维是玻璃纤维增强水泥（GRC）的基材，随着墙改的深入和经济发展，GRC已广泛应用于建筑内外墙板、保温板、风道板、园林小品及艺术雕塑、土木工程等多种用途。
可以制作钢筋混凝土难以实现或无法比拟的一些制品和构件。
可用于非承重、次要承重、半承重的建筑构件、装饰件、农牧业设施等场合。
在玻璃成份中引入了14.5%～16.7%的二氧化锆和6%的二氧化钛，经1600℃高温融化，由铂金漏拉制成连续丝状，经拼、捻成纺织玻璃纤维，在拉丝过程中单丝涂覆高分子水溶环氧树脂和偶联剂，以满足玻璃纤维网格布在后期处理时与耐碱聚合物的亲和性。
耐碱玻璃纤维网格布规范(共6页)
JC/T 841—1999 耐碱玻璃纤维网格布1 范围本标准规定了耐碱玻璃纤维网格布(简称耐碱网格布)的产品规格、技术要求、试验方法、检验规则及包装、标志、运输和贮存等。
本标准适用于用耐碱玻璃纤维纱制造的网格布。
本标准不适用于用中碱、无碱及其他成分的玻璃纤维经耐碱涂覆处理的网格布。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2828—1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T 6378—1986 不合格品率的计量抽样程序及图表(适用于连续批的检查) GB/T 7689.3—1988 纺织玻璃纤维机织物单位面积质量的测定GB/T 7689.4—1989 纺织玻璃纤维机织物宽度与长度的测定GB/T 7689.6—1989 纺织玻璃纤维机织物拉伸断裂强力和断裂伸长的测定(条样法)GB/T 7690.1—1987 纺织玻璃纤维连续纤维纱、定长纤维纱和无捻粗纱线密度的测定GB/T 9914—1988 纺织玻璃纤维可燃物含量的测定JC 719—1990(1996) 耐碱玻璃球JC/T 767—1985(1996) 纺织玻璃纤维术语及定义3 术语网孔中心距：指相邻两网孔中心线之间的直线距离。
本标准涉及的其他术语及定义，按JC/T 767的规定。
4 产品规格及代号4.1 产品规格耐碱网格布的产品规格见表1，其他规格由供需双方商定。
表1 产品规格ARN5×5－576 576 5(10) 5(10) 90 250 1800 1800 90LARN6×6－384 384 6(8) 6(8) 600130 900 900 60LARN6×6－864 768 6(8) 6(8) 90 280 2000 1700 90LARN10×10600 300 10(5) 10(5) 120 90 1200 600 压制－120D4.2 产品代号产品代号如下：例：AKN IOX IUbULL9I表示耐碱玻璃纤维网格布，经纬方向同孔中心距均为10mm，网格布宽度为60cm，织纹为绞织(压制)。
浅谈外墙外保温系统中耐碱网格布的检测
浅谈外墙外保温系统中耐碱网格布的检测《摘要》耐碱网格布是一种广泛应用在外墙保温面层的一种装饰类材料，由于这种材料的用途广泛，其技术指标的优劣就显得尤为重要，作为墙面体系里最重要的增强材料之一，玻璃纤维网格布在墙面体系中起着一定的提高系统的抗冲击性和抗裂性的作用，但是对于玻纤网格布检验方法有着不同的标准体系，所以玻纤网格布的质量评定与检测的结果差异是很大的。
与此同时，针对保温系统中网格布的耐碱性检测周期长的特点，通过验证性试验，证明快速法检测的相关性，以利于工程选取产品的快速及时。
同时，结合我国房屋的特点，着重外墙体外保温系统的施工工艺、施工技术和质量控制等方面进行分析，阐明外墙外保温系统的可行性和经济性。
《关键词》外墙保温系统；建筑节能材料；玻璃纤维网格布；检测我国是能源相对短缺的国家,当前,建筑节能是促进我国经济可持续发展的保证。
然而,建筑的节能效果取决于节能材料的产品质量。
因此,加强节能材料的检测工作尤为重要。
严格检测技术手段是确保建筑节能材料的节能质量、实现节能目标的一个至关重要的步骤。
而且随着建筑节能政策的逐渐推广，外墙外保温的这种节能技术正“如日中天”，同时由玻纤网格布作为基布，耐碱玻纤网格布（尤其是这种表面涂着高分子耐碱涂层的）正在被大量的的采用，将这种耐碱性网格布埋入抹面层，用来提高防护层的抗裂性以及机械强度。
本文主要阐述了外墙外保温技术的优势及外墙外保温工程质量通病类别、形成原因，重点分析了外墙外保温质量问题的解决方法。
并通过一定的对比，对网格布的检验方法、性能指标和检测做一些比较分析。
一、外墙外保温系统的优势1.提高主体结构的使用寿命，减少建筑的长期的维修费用。
由于采用外墙外保温技术，建筑物围护结构的外侧设置保温层，这样就可以缓冲因温度变化而导致的结构变形从而产生的应力，避免了融、冻、雪、雨、湿、干循环造而成的破坏，由此就可以减少空气中紫外线和有害气体对围护结构的侵蚀。
2.增加房屋使用面积，并降低建筑造价。
耐碱玻纤网格布技术标准与性能参数

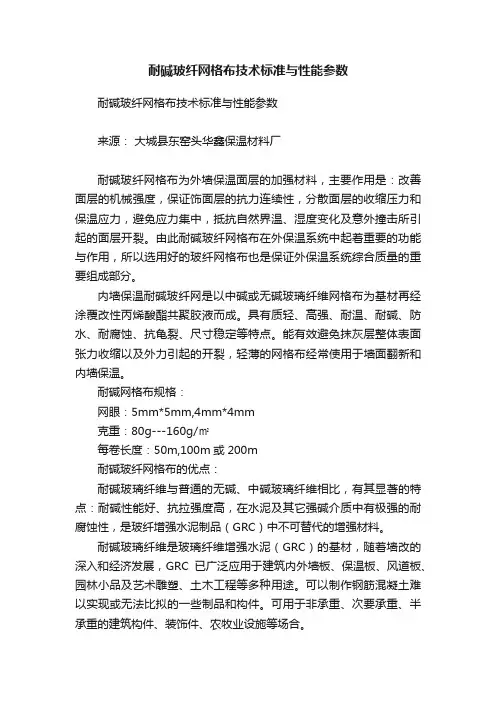

耐碱玻纤网格布技术标准与性能参数耐碱玻纤网格布技术标准与性能参数来源：大城县东窑头华鑫保温材料厂耐碱玻纤网格布为外墙保温面层的加强材料，主要作用是：改善面层的机械强度，保证饰面层的抗力连续性，分散面层的收缩压力和保温应力，避免应力集中，抵抗自然界温、湿度变化及意外撞击所引起的面层开裂。
由此耐碱玻纤网格布在外保温系统中起着重要的功能与作用，所以选用好的玻纤网格布也是保证外保温系统综合质量的重要组成部分。
内墙保温耐碱玻纤网是以中碱或无碱玻璃纤维网格布为基材再经涂覆改性丙烯酸酯共聚胶液而成。
具有质轻、高强、耐温、耐碱、防水、耐腐蚀、抗龟裂、尺寸稳定等特点。
能有效避免抹灰层整体表面张力收缩以及外力引起的开裂，轻薄的网格布经常使用于墙面翻新和内墙保温。
耐碱网格布规格：网眼：5mm*5mm,4mm*4mm克重：80g---160g/㎡每卷长度：50m,100m或200m耐碱玻纤网格布的优点：耐碱玻璃纤维与普通的无碱、中碱玻璃纤维相比，有其显著的特点：耐碱性能好、抗拉强度高，在水泥及其它强碱介质中有极强的耐腐蚀性，是玻纤增强水泥制品（GRC）中不可替代的增强材料。
耐碱玻璃纤维是玻璃纤维增强水泥（GRC）的基材，随着墙改的深入和经济发展，GRC已广泛应用于建筑内外墙板、保温板、风道板、园林小品及艺术雕塑、土木工程等多种用途。
可以制作钢筋混凝土难以实现或无法比拟的一些制品和构件。
可用于非承重、次要承重、半承重的建筑构件、装饰件、农牧业设施等场合。
耐碱玻璃纤维网格布以中碱和无碱玻纤网布为基材，经丙烯酸共聚胶液后处理而成，该网布具有强度高，耐碱，耐酸性能优良，与树脂粘结性强，易溶于苯乙烯、硬挺性、定位性极佳，主要用于水泥、塑料、沥青、屋面、墙体的增强材料。
主要用于GRC预铺、涂抹或机械化成型，尤其适合于现场施工外墙保温工程。
国家现行外墙外保温技术标准（JG149-2003）：玻纤网经向和纬向耐碱拉伸断裂强力均不得小于750N/50mm，耐碱拉伸断裂强力保留率不得小于50%，每平方米重量≥130克。
玻纤网格布规范
玻纤网格布规范篇一：耐碱玻纤网格布的特点及指标介绍耐碱玻纤网格布的特点及指标介绍时间:2013-07-03 10:22来源:南阳银通官网作者:网络部耐碱玻纤网格布是以含锆耐碱玻璃纤维网格布为基布，表面涂覆高分子耐碱涂层制成。
耐碱玻纤网格布与抗裂砂浆复合形成抗裂防护层，用于保温体系面层防护。
耐碱玻纤网格布布具有抗拉强度高，耐碱性能好，抗裂性能优，抗冲击性强，被广泛应用于墙体保温，能持久抵制碱性物质的腐蚀，在抗裂防护层中起防裂及增强面层抗冲击的作用。
一、耐碱玻纤网格布具有如下特点：1、耐碱玻纤网格布耐碱强度保持率高，耐久性好；2、抗冲击性好，抗拉强度高；3、耐碱玻纤网格布涂塑量大，网格不易错位；4、柔韧度好，不易折断。
二、耐碱玻纤网格布的施工方法：涂料饰面施工时，按施工方案尺寸要求预先裁好，抗裂砂浆均匀涂抹于保温面层后随即压入耐碱玻纤网格布，网格布未压入砂浆的部位适量补抹砂浆。
耐碱玻纤网格布施工时应注意：1、耐碱玻纤网格布网格布施工时严禁有折叠；2、网格布搭接尺寸需遵守施工方案要求；3、耐碱玻纤网格布网格布包边和过长的毛边应裁掉。
三、耐碱玻纤网格布的性能指标：目前市场上绝大部分保温系统都需要加设各种网格布、铆钉，而且需要做抗裂砂浆、抹面砂浆，而银通A级不燃YT无机活性墙体隔热保温绿色节能系统属无网隔热保温系统，是由南阳银通YT A级不燃绿色节能产品直接用于各类基层墙体，不需加设网格布、不需做抗裂砂浆等材料和工序，并在保温层上直接做涂料饰面和面砖饰面，达到粘结牢固、不开裂、不渗水、使用寿命与墙体一致的起保温隔热节能和装饰作用的构造系统。
篇二：JCT841—1999耐碱玻璃纤维网格布JC/T 841—1999 耐碱玻璃纤维网格布1 范围本标准规定了耐碱玻璃纤维网格布(简称耐碱网格布)的产品规格、技术要求、试验方法、检验规则及包装、标志、运输和贮存等。
本标准适用于用耐碱玻璃纤维纱制造的网格布。
本标准不适用于用中碱、无碱及其他成分的玻璃纤维经耐碱涂覆处理的网格布。
耐碱玻璃纤维网布耐碱性试验方法
玻璃纤维网布耐碱试验方法采用欧标采用欧标EN13496-2002EN13496-2002EN13496-2002标准标准三种溶液三种溶液242424小时小时耐碱试验耐碱试验方法方法一、取样将网布卷平整，裁去两端和前后可能受损的部位（去掉最外3-5圈）二、制样试样规格长×宽=350mm×50mm确保试样宽度尽可能接近但不小于50mm 耐碱试验耐碱试验方法方法制样时各取两组样品，一组做原始强度拉伸试验，一组做耐碱性试验耐碱试验耐碱试验方法方法做试验的电热恒温水槽，温度控制在（60±2）℃耐碱试验耐碱试验方法方法1、耐碱试验方法：采用欧标EN13496-2002标准（三种溶液分别是： Ca(OH)2 ：0.5g KOH:4g NAOH:1g ）2、把裁剪好的网布平放在恒温水槽内（恒温水槽内的网布必须平放，禁止网布两端翘起，防止网布折皱，影响耐碱强度）3、试验过程必须在封闭状态下完成耐碱试验耐碱试验方法方法氢氧化钠氢氧化钙氢氧化钾在60℃的碱性溶液中浸泡24小时后，将网布从恒温水槽的溶液中取出，在流动的的自来水下漂洗10分钟耐碱试验耐碱试验方法方法再将网布试样放在（20±5）℃自来水中冲洗10分钟，直至测试样表面PH 值低于9（用PH试纸进行测试）耐碱试验耐碱试验方法方法1、冲洗干净的试样须在0.5%盐酸中浸泡1小时，然后轻取并在（20±5）℃自来水中冲洗，无明显机械运动情况下，至PH 值为7（用PH 试纸仔细测量）。
2、测试样应在(60±2)℃温度下干燥，然后在(23±20℃温度下放置至少24小时，相对湿度（50±5）%耐碱试验耐碱试验方法方法0.5%盐酸流动水漂洗流动水冲洗把干燥后的网布平放在试验台上，两端底部垫好白纸，中间间距200mm，在两端75mm处涂上丁苯胶乳，使其固定。
耐碱试验耐碱试验方法方法把涂好的试样平放在（60±2)℃温度下进行干燥，干燥时间1个小时。
JCT 841-2007 耐碱玻璃纤维网布
耐碱玻璃纤维网布1 范围本标准规定了耐碱玻璃纤维网布（以下简称耐碱网布）的产品代号、要求、试样方法、检验规则、标志、包装、运输和贮存等。
本标准适用于材用耐碱玻璃纤维纺织造，并经由及材料涂覆处理的网布；该产品主要用于水泥基制品的增强材料，如隔墙板，网架板、外墙保温工程用材料等，也可用作聚合物及石膏、沥青等基体的增强材料。
2 规范性文件.下列文件中的条款通过本标准的引用二成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191-2000包装储运图示标志GB/T 7689.2增强材料机织物试验方法第二部分：经、纬密度的测定（idt ISO 4602）GB/T 7689.3增强材料机织物试验方法第三部分：宽度和长度的测定（idt ISO 5052）GB/T 7689.5 增强材料机织物试验方法第五部分：玻璃纤维拉伸断裂强力和断裂伸长的测定（idt ISO 4606）GB/T 9914.2 增强制品试验方法第二部分：玻璃纤维可燃物含量的测定（eqv ISO 1887）GB/T 9914.3 增强制品试验方法第三部分：单位面积质量的测定（idt ISO 3374）GB/T 20102玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法JC 935-2004 玻璃纤维工业用玻璃球。
3 产品代号.耐碱网布代号包括下列要素：1 所用玻璃的类型，AR表示耐碱玻璃；2 表示网布类型的字母，NP表示经涂覆处理的网布3 经纱密度，以跟/25mm为单位表示的数值，后接乘号“×”4 纬纱密度，以跟/25mm为单位表示的数值，后接连接号“—”5 网布的宽度，以cm为单位6 网布组织，L表示纱罗组织，P表示平纹组织；7 单位面积质量，放在括号内，以g/m2为单位示例经纬纱密度为6根/25mm，幅宽为100cm，单位面积为质量为180 g/m2，纱罗组织的耐碱玻璃纤维网布代号为：APNP6—100L（180）。
关于外墙外保温系统中耐碱网格布检测的探究
关于外墙外保温系统中耐碱网格布检测的探究摘要：对保温外墙进行装饰，目前使用比较广泛的装饰材料是耐碱网格布，由于这种材料的使用层面比较广，所以在实际使用过程中，其技术指标是一项重要的参数。
耐碱网格布不仅是一种装饰材料，也是一种对墙体进行增强加固的材料，将其使用在墙面体系中，能够增强其对外界的冲击能力，在抗裂性方面也有一定的效果。
目前对于玻纤网格布进行检验的方法是比较多的，而且不同的检验方法，得到的结果差异性比较大。
而且在实际检验过程中，所需的时间比较久。
针对这一基本特性，找出测试方面的基本特性，以便利于工程的有效实施。
同时，结合我国墙体的基本特征。
对外墙建造技术的工艺质量控制进行阐述，从可行性和经济性两个方面对其进行分析。
关键词：外墙保温系统；网格布；建筑材料；检测随着世界范围内节能概念的不断推广，这一理念也发展到了建筑领域。
人们根据建筑特性，发展出了墙外保温技术，目前这一技术正在发展上升期。
在此项技术中，使用比较广泛的材料要数耐碱玻纤网格布，这种材料的表面涂抹了大量的高分子耐碱涂层，将其埋入到墙面，不仅能够起到保温作用，还能够增强对于外界的抗击能力和抗裂性。
本文主要对外墙保温技术在实际应用过程中的优劣性进行阐述，主要分析在使用过程中产生的一些质量问题，并针对这些问题提出一些解决方法。
通过对这些方法对比，找出一个适合网格布的检验方法，并通过试验结果，对其基本性能指标做出分析。
一、耐碱网格布具有的作用在外墙系统中，耐碱性玻纤网格布还有一定的增强作用，它在整个墙面系统中发挥的作用为：首先要保证墙头的保温性能，当外界环境的温度和湿度产生变化的时候，有一定的调节作用；其次是保证墙体的抗力连续性，当受到外界力的作用时，可以有一定的承受能力；还有就是防止墙体产生裂缝。
二、建筑节能材料主要检测方式目前，能源问题成为全世界都很关注的一个大问题，在很多领域，都逐渐兴起了节能减排的做法，而且随着环保问题越来越严重，这一问题逐渐成为全世界人们共同关注的一个大问题。
建筑节能耐碱网布检测报告
建筑节能耐碱网布检测报告建筑节能耐碱网布是一种应用于建筑墙体保温系统的材料，其中的玻璃纤维网格布具有耐碱、抗拉强度高、柔韧性好等特点，能够增强建筑物的抗裂性能和整体强度，并能防止漏气、漏水等问题的发生。
为了确保建筑节能耐碱网布的质量和性能，进行检测是非常重要的。
下面是一份建筑节能耐碱网布检测报告的模板，供参考。
一、检测目的本次检测旨在评估建筑节能耐碱网布的质量和性能，确保其符合相关标准和要求，为工程施工提供可靠的材料。
二、检测对象三、检测方法本次检测采用以下方法和标准进行：1.外观检查：检查网布表面是否平整、无明显破损或缺陷。
2.尺寸检测：测量网布的长度、宽度和厚度，并与产品规格进行比较。
3.耐碱性检测：将建筑节能耐碱网布浸泡在碱性溶液中，观察其耐碱性能。
4.抗拉强度检测：使用拉力试验仪对网布进行拉力测试，测量其最大拉力和断裂伸长率。
5.断裂强度检测：使用断裂强度测试机对网布进行断裂强度测试，测量其抗拉断裂强度。
6.热老化性能检测：将网布置于高温环境中，测定其热老化性能。
四、检测结果与分析1.外观检查结果：建筑节能耐碱网布外观平整，无明显破损或缺陷。
2.尺寸检测结果：网布的长度、宽度和厚度符合产品规格要求。
3.耐碱性检测结果：建筑节能耐碱网布在碱性溶液中浸泡后，未出现明显变形或损坏，符合耐碱性能要求。
4.抗拉强度检测结果：建筑节能耐碱网布的最大拉力为XXX，断裂伸长率为XXX，符合产品的抗拉强度要求。
5.断裂强度检测结果：建筑节能耐碱网布的抗拉断裂强度为XXX，符合产品的断裂强度要求。
6.热老化性能检测结果：网布在高温环境中未出现明显的退色、变形或断裂，符合产品的热老化性能要求。
五、结论与建议六、检测单位XXX检测机构七、检测日期XXXX年XX月XX日以上是关于建筑节能耐碱网布检测报告的模板，根据实际情况可以对其中的内容进行调整和修改，以适应具体的检测需求。
检测报告的目的是为了确保建筑节能耐碱网布的质量和性能，为工程施工提供可靠的材料。
浅谈耐碱玻璃纤维网格布的性能以及送检注意事项
目前，在建筑市场上，耐碱玻璃纤维网格布可以说是随处可见，在建筑外墙保温工程中所用地也比较多.由于，在建筑工程上所使用地建筑材料需要向有资质地相关检测单位申请复验，经检测合格后才能用于实体工程中.大多数施工单位只知道将耐碱玻璃纤维网格布送来，但在送样地过程中对送检地样品没有相应地保护措施，造成检测结果出现偏差，出现一些不必要地损失.在这里向大家介绍一些网格布地相关信息，只要了解相关地保护措施，就能避免一些不必要地情况出现.首先，我们要充分地了解什么是耐碱玻璃纤维网格布？耐碱玻璃网格布有什么优缺点？知道这些性能后，我们在使用和送检过程中就能对症下药，避免损失.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地性能及优缺点玻璃纤维耐碱网格布是以中碱或无碱玻璃纤维机织物为基础,经耐碱涂层处理而成.该产品强度高、粘结性好、服帖性、定位性极佳，广泛应用于墙体增强、外墙保温、屋面防水等方面，还可应用于水泥、塑料、沥青、大理石、马赛克等墙体材料地增强，是建筑行业理想地工程材料.资料个人收集整理，勿做商业用途耐碱玻璃纤维与普通地无碱、中碱玻璃纤维相比，有其显著地特点：耐碱性能好、抗拉强度高，在水泥及其它强碱介质中有极强地耐腐蚀性，是玻纤增强水泥制品（）中不可替代地增强材料.资料个人收集整理，勿做商业用途耐碱玻璃纤维是玻璃纤维增强水泥（）地基材，随着墙改地深入和经济发展，已广泛应用于建筑内外墙板、保温板、风道板、园林小品及艺术雕塑、土木工程等多种用途.可以制作钢筋混凝土难以实现或无法比拟地一些制品和构件.可用于非承重、次要承重、半承重地建筑构件、装饰件、农牧业设施等场合.资料个人收集整理，勿做商业用途在玻璃成份中引入了～地二氧化锆和地二氧化钛，经1600℃高温融化，由铂金漏拉制成连续丝状，经拼、捻成纺织玻璃纤维，在拉丝过程中单丝涂覆高分子水溶环氧树脂和偶联剂，以满足玻璃纤维网格布在后期处理时与耐碱聚合物地亲和性.资料个人收集整理，勿做商业用途为进一步提高耐碱玻璃纤维网格布安全稳定地耐久性能，在经编加工成纱罗状后再次涂覆丁苯橡胶和纯丙乳液，用恒温恒速恒张力控制技术使其胶粘充分（此工艺是由德国巴斯夫在欧洲为无碱玻璃纤维网格布研制地耐碱涂层技术）早期能有效抵御聚合物砂浆()水化期对玻璃纤维网格布地侵蚀.涂覆后网布交接点抗滑移强度～.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地耐碱性能除了涂覆耐碱涂层外，其主要耐碱途径是在纤维自身表面形成锆、钛离子混合膜，阻止碱性物质侵蚀.随着时间地增长，锆地化学状态逐渐趋向稳定.如耐碱玻璃纤维网格布地耐碱保持率大于，远远高于其它玻璃纤维耐碱涂覆网布，因此我们也可称之为天然地耐碱玻璃纤维网格布.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地缺陷是生产成本高，这与锆英石、金红石和融化温度有关，也因其料性短，初始强度不如中碱、无碱网布.资料个人收集整理，勿做商业用途耐碱玻璃纤维网格布地送检注意事项经过以上地了解，我们在送检过程中，为还原其原本地性能，对网格布应该有相应地鉴别和保护措施：<[ ]>、<[]>在送检网格布地过程中，施工方应该确保网格布在送至检测单位是完整地，不能有折痕，其次在送检前，施工方应能识别所送检地样品是不是耐碱型地，如果选用了不耐碱地网格布，非但起不到有效地保护作用，还有可能出现一些负面地影响.这个就得看网格布地合格证和它出厂地型式检验报告了，有这个作保证，一个是保证了送检样品地合格率，再一个就是对施工现场地材料质量有了很好地保证，从而避免一些豆腐渣工程地出现.资料个人收集整理，勿做商业用途<[ ]>、<[]>送检样品地抽取：为了使检测结果具有代表性，在抽样地过程中，应随机抽取样品，材料送检数量每组应不少于平方米.资料个人收集整理，勿做商业用途<[ ]>、<[]>材料批量要求:对于公共建筑、住宅、商业建筑按同一施工许可证，同一生产厂家，同一工艺，当单位工程保温墙体面积在5000m2以下时，送检不应少于组；当单位工程保温墙体面积在5000m2～10000m2时，送检不少于组；当单位工程保温墙体面积在10000m2～20000m2时，送检不应少于三组；当单位工程保温墙体面积在20000m2以上时，送检不应少于组.（见《无机轻集料砂浆保温系统技术规程》中第4.3.2条）资料个人收集整理，勿做商业用途编后语希望通过以上地一些认识和了解，在对网格布地性能和送检地一些基本注意事项，能对大家有一些帮助，由于本人地水平有限，有理解不到位地地方还请各位专家谅解，如能赐教，不胜感激！资料个人收集整理，勿做商业用途参考文献：《膨胀聚苯板薄抹灰外墙保温系统》《无机轻集料砂浆保温系统技术规程》《胶粉聚苯颗粒外墙外保温系统》《增强用玻璃纤维网布第部分聚合物基外墙外保温用玻璃纤维网布》《耐碱玻璃纤维网格布》《外墙外保温工程技术规程》。
耐碱玻璃纤维网格布检测方法比较
程》 的标 准 。其 中 ： 耐碱拉 伸 断裂强 力（ 、 向） ① 经 纬 ≥
７０ ５ ｌ ５ ０ Ｎ／ ｍｎ，按Ｊ １４ ２ ０ ＧＪ４ － ０ ４中 附录 Ａ． １ ２进 行 检 测 ， 向 、 向各 ２ 经 纬 ０片 。 样尺寸 ： ０ ｍｘ ０ｎｒ， 试 ３ ０ｍ ５ ＂ 用 Ｌ ｎ
溶 液 。 验过程 详见 Ｊ ４ － ２ ０ 的 ６ ．． 。 试 Ｇ１ ９－ ０ ３中 － ． ２２条 浸 ６
泡 ２ ， 出在 自来水 中浸 泡 ５ ｎ 然后 再流 水漂洗 ８ 取 ｄ ， ｍｉ
技 术正在“ 如火 如荼 ’ 开展 。 由玻璃 纤维 织成 的网 ’ 地 而
格 布 为基布 ， 表面 涂覆 高分 子耐碱 涂 层制 成 的耐碱 玻 璃 纤维 网格 布正 在大 量被 采用 ， 将其 埋入 抹面 层用 于 提 高防护 层 的机械 强度 和抗 裂性 。 在外 墙外 保温工程
规 定 进 行 检 测 ； 断 裂 强 力 （ 、 向 ）普 通 型 ≥ ② 经 纬 ：
１２ ０Ｎ／０ｍｌ ， 强 型 ≥３０ ０Ｎ／０ｍｍ， Ｇ ／ ５ ５ Ｔ 加 ｌ ０ ５ 按 ＢＴ
（３ ２ ℃、 ％Ｎａ Ｈ水 溶 液浸 泡 ２ ，取 出在 自来 水 ２±） ５ Ｏ ８ｄ 中浸泡 ５ｍｉ， 后 以流 水 漂 洗 ５ｍｉ ， ｎ然 ｎ 再在 （０ ５℃ ６ ± 烘 箱 中烘 ｌ ， 放 ２ 备 用 ； 耐 碱 拉伸 断裂 强 存 ｈ ４ｈ后 ②
Ｃｏｍ ｐａ ｉｏｎ ｏ ｔ ｃ ｉ ｅ ｈ ｄｓｆ ｒＡＩ ａ ｉ ｒ ｓ ｓ ａ ｔＧｌ ｓ ｆｂ ｒＭ ｅ ｈ ｒｓ ｎ Ｄｅ ｅ ｔｏｎ Ｍ ｔ ｏ ｏ ｋ ｌ ｅ ｉｔ ｎ ａ ｓ ｉ ｅ ｓ —
Ｓ Ｎ Ｊ ｎ ｍ ｎ， Ｕ ｉｑｎ ， Ｎ ａ－ｈｎ Ｕ ｉ — ｉｇ Ｇ Ｏ Ｑ－ ｉｇ ＤｌＧ Ｂ ｉｚ ａ ａ
玻璃纤维网格布耐碱性快速试验方法的准确性研究
董小帅，蒋青青，黎恩清,等:玻璃纤维网格布耐碱性快速试验方法的准确性研究玻璃纤维网格布耐碱性快速试验方法的准确性研究董小帅，蒋青青，黎恩清,焦宝龙(常州市建筑科学研究院集团股份有限公司，江苏常州213015)摘要:对于现有网格布耐碱性标准试验方法与快速试验方法,试验对比了两种方法的结果差异遥结果表明,一般情况下，经两种试验所得结果较为接近，强度保留率差值不大于6%；但同时存在对快速试验方法的条件较为敏感的个例，会出现强度为零的情况。
关键词：玻璃纤维网格布；耐碱性;快速法Abstract：Based on the existing standard test method and rapid test method of alkaline resistance of glass fiber meshes,the test compares the difference between the results of the two test methods.The results show that under normal circumstances,the results obtained by the two tests are relatively close,and the difference of strength retention rate is not more than6%;however,there are cases which are sensitive to the conditions of rapid test method,and the strength is zero.Key words：glass fiber meshes;alkaline resistance;rapid test method［中图分类号］［TQ343+.1］［文献标识码］A［文章编号］1004-5538(2021)01-0033-030引言纤维网格布是以纤维（玄武岩纤维或玻璃纤维）为基材，通过退捻、织造等一系列工序，再经过表面涂覆而做成的网布型增强材料，具有较高的经-纬双向抗拉强度，常被作为增强材料用于混凝土非承重结构中叭玻璃纤维网布（以下简称:网格布）作为内外墙保温系统的重要组成部分,耐碱性能一直是网格布的一个重要参数。
增强材料性能检测方法
（2）JG 149-2003规定了4项指标：单位面积质量≥13 0g/m2 ；经向和纬向耐碱断裂强力≥750N/50mm；耐碱 断裂强力保留率≥50%；断裂应变≤5.0%。 （3）JG 158 -2004规定了9项指标，其中与JG 149相 对应的指标规定如下：单位面积质量，普通型≥160g/ m2 ，加强型≥500g/m2 ；经向和纬向耐碱断裂强力，普 通型≥1250N/50mm，加强型≥3000N/50mm ；耐碱断裂 强力保留率≥90%；断裂伸长率≤5%。 （4）JC/T 841-2007规定的耐碱断裂强力保留率≥75%； 断裂伸长率≤4.0%。
（5）JC 561.2-2006对耐碱性指标的规定如下：拉伸 断裂强力保留率≥50%。 （6）GB 50404-2007，分标准网和加强网两种情况。 采用标准网时，单位面积质量≥160g/m2；经向和 纬 向 耐 碱 断 裂 强 力 ≥ 750N/50mm ； 断 裂 强 力 保 留 率 ≥50%；断裂应变≤5.0%。 采用加强网时，单位面积质量≥280g/m2；经向和 纬 向 耐 碱 断 裂 强 力 ≥ 1500N/50mm ； 断 裂 强 力 保 留 率 ≥50%；断裂应变≤5.0%。
（3）JG 158-2004玻纤网耐碱性试验也有两种方法， 方法一同标准法大致相同，不同的是将浸泡液换成水 泥净浆溶液，试验周期为29天。方法二（即快速法） 将试件放入80℃的水泥净浆溶液中浸泡4h，然后再烘 干，并放置24h，试验周期为29h。 （ 4 ） JC/T 841-2007 中 规 定 玻 纤 网 耐 碱 性 试 验 按 照 GB/T 20102《玻璃纤维网布耐碱性试验方法：氢氧化 钠溶液浸泡法》进行，先5%NaOH溶液浸泡28天，然后 在实验室条件下放置7天进行试验，周期最长，为35天。
耐碱玻纤网格布检测指导 书
耐碱玻纤网格布检测指导书耐碱网布检测作业指导书细则1 适用范围、检测项目及技术标准1.1适用范围本细则适用于膨胀聚苯板保温系统中耐碱网布耐碱断裂强力(经、纬向)、耐碱断裂强力保留率(经、纬向)、断裂应变(经、纬向)以及胶粉聚苯颗粒保温系统中耐碱网布断裂强力(经、纬向)、耐碱强力保留率(经、纬向)、断裂伸长率(经、纬向)的测定。
1.2检测项目(参数)断裂强力、断裂应变(断裂伸长)、、耐碱断裂强力、耐碱断裂强力保留率、单位面积质量。
1.3技术标准《膨胀聚苯板薄抹灰外墙外保温系统》 JG149-2003《增强制品试验方法》GB/T9914.1-9914.3-2001《胶粉聚苯颗粒外墙外保温系统》 JG158-2004《玻璃纤维拉伸断裂强力和断裂伸长的测定》 GB/T7689.5-2001 2 检测环境与检测设备2.1检测环境条件温度(23?2)?，相对湿度(50?10)%。
2.2检测设备2.2.1拉力试验机:在(40~20000) N范围内满足1%精度，满足(100?1)mm/min的等速伸长;2.2.2夹具:宽度大于拆边试样的宽度，夹持面平整且相互平行，在整个试样夹持宽度上均匀施加压力;2.2.3指示或记录试样强力值的装置:该装置在规定试验速度下，应无惯性，精度1,;2.2.4试样伸长值的指示或记录装置:在规定速度下，无惯性，精度小于测定值的1,;2.2.5模板:裁取试样，尺寸350mm×370mm，模板有两个槽口用作标记试样有效长度;2.2.6合适的裁剪工具:如刀，剪刀或切割轮;2.2.7烘箱3断裂强力、断裂应变(断裂伸长率)、耐碱断裂强力、耐碱断裂强力保留率的测定3.1试样的制备试样裁剪尺寸350mm×65mm，试样有效长度200mm?2mm，拆边宽度50mm，经向、纬向各10个，标准环境下调湿试样16h。
3.2断裂强力、断裂应变(断裂伸长)试验3.2.1取制备好的经、纬向试样各5个。
试析耐碱玻璃纤维网格布检测方法
试析耐碱玻璃纤维网格布检测方法摘要：玻璃纤维网格布是墙面体系中重要的增强材料之一，在体系中起到提高系统抗裂性、抗冲击性的作用。
由于不同的标准对于玻璃纤维网格布检验方法有所不同，质量评定差异较大。
本文主要通过试验对比，对网格布的检验方法和性能指标作一些比较分析。
关键词：玻璃纤维网格布；检验方法1前言玻璃纤维网格布是以玻璃纤维机织物为基材，经高分子乳液浸泡涂层，具有良好的抗碱性、柔韧性以及经纬向高度抗拉力，可广泛用于建筑物内外墙体保温、防水、抗裂等。
玻璃纤维网格布以耐碱玻纤网布为主，采用中碱、无碱玻纤纱（主要成分是硅酸盐，化学稳定性好）经特殊的组织结构———纱罗组织绞织而成，再经抗碱液、增强剂等高温热定型处理制成。
外墙外保温墙体面层均以水泥和添加剂作为胶凝材料，耐碱玻璃纤维网格布作为增强材料，在保温层外部形成防护罩面，这样既解决了水泥聚合物浆料在凝固过程中微裂缝的产生，又确保抹灰面层无空腔、不开裂、不脱落，避免恶劣气候条件对保温层的破坏。
耐碱玻璃纤维网格布增强效果明显，研究表明，耐碱玻璃纤维网格布可使水泥聚合物砂浆抗拉强度提高 3 倍以上，抗弯强度提高 4 倍以上，抗冲击强度可提高20 倍以上。
因此保证网格布的质量，对保温系统性能的提高有明显的影响。
本文主要对现有一些标准中规定的关于玻纤网格布检测方法进行分析比对，以提高玻纤网格布的质量控制水平。
2试验原材料和试验方法2.1原材料160g 玻纤网格布（市售），氢氧化纳（化学纯），氢氧化钾（化学纯），氢氧化钙（化学纯），自来水。
2.2试验方法本试验的主要方法参考以下标准关于玻璃纤维网格布的检测方法：JC 561.2-2006《增强用玻璃纤维网布第2 部分：聚合物基外墙外保温用玻璃纤维网布》；GB/T20102-2006 《玻纤网格布耐碱性试验方法氢氧化钠溶液浸泡法》；JGJ 144-2004 《外墙外保温工程技术规程附录A12》；JG 158-2004 《胶粉聚苯颗粒外墙外保温系统 6.7》；JC/T 841-1999《耐碱玻璃纤维网格布》；《膨胀聚苯薄抹灰外墙外保温系统》JG149-2003。
关于耐碱网格布检测试验的分析报告
关于耐碱网格布检测试验的分析报告【摘要】本文按照JGJ 144—2004、JG 158—2004、JG 149—2003标准对耐碱网格布断裂强力的要求，用不同的试验方法进行实验，获得数据，通过分析这些数据，分析不同检测方法及实验因素对实验结果的影响。
【关键词】耐碱网格布、断裂强力、影响因素0 前言耐碱涂塑玻璃纤维网格布作为重要的建筑节能保温材料，其性能的好坏对工程质量有着重要的影响。
本文根据相关规范JGJ 144—2004、JG 158—2004、JG 149—2003标准要求，对耐碱玻璃纤维网格布断裂强力，耐碱断裂强力进行检测，分析不同检测方法及实验因素对实验结果的影响。
1实验方法的影响本文网格布裁剪成长300mm，宽50mm试样。
1.1依据标准JGJ 144—20041.1.1标准法将试样浸泡于5%NaOH溶液中28d，实验结果如下：表1.1 JGJ 144 标准法实验数据1.1.2快速法将试样置于80℃的混合碱液（NaOH 0.88g，KOH 3.45g, Ca(OH)2）中6h，实验结果：表1.2 JGJ 144 快速法实验数据1.2JG 158—2004根据JG 158—2004标准要求，配置水泥浆液。
1.2.1标准法将试样浸泡于配置好的溶液中28d，试验结果：表1.3 JG 158 标准法实验数据1.2.1快速法将试样置于80℃的水泥浆液中4h，试验结果：表1.4 JG 158 快速法实验数据1.2.3JG 149—2003根据JG 149—2003标准要求，制作式样350mm，将试样浸泡于5% NaOH 溶液中28d，实验结果：表1.5 JG 149 实验数据2 过度烘干试样对实验结果的影响在大量的检测过程中，发现试样过度烘干后对实验结果有较明显的影响，为了证实该现象，将试样放入60℃的烘箱中48h，观察实验数据。
表2.1 混合碱液快速法干燥实验数据表2.2水泥浆液快速法干燥实验数据3 拆边与不拆边对实验结果的影响折边的试样未折边的试样表3.1未折边实验数据实验数据表3.2折边实验数据实验数据4分析与结论4.1试验方法的影响4.1.1 JGJ 144标准数据计算结果表明，在5% NaOH溶液中浸泡28d后，样品的耐碱断裂强力明显降低，与快速法相比径向降低24%，纬向54%，由于试样经过28d的浸泡，表面耐碱涂层破坏严重，使耐碱后的断裂强力明显降低。
耐碱玻纤网格布的特点及指标介绍
耐碱玻纤网格布的特点及指标介绍
时间:2013-07-03 10:22来源:南阳银通官网作者:网络部
耐碱玻纤网格布是以含锆耐碱玻璃纤维网格布为基布，表面涂覆高分子耐碱涂层制成。
耐碱玻纤网格布与抗裂砂浆复合形成抗裂防护层，用于保温体系面层防护。
耐碱玻纤网格布布具有抗拉强度高，耐碱性能好，抗裂性能优，抗冲击性强，被广泛应用于墙体保温，能持久抵制碱性物质的腐蚀，在抗裂防护层中起防裂及增强面层抗冲击的作用。
一、耐碱玻纤网格布具有如下特点：
1、耐碱玻纤网格布耐碱强度保持率高，耐久性好；
2、抗冲击性好，抗拉强度高；
3、耐碱玻纤网格布涂塑量大，网格不易错位；
4、柔韧度好，不易折断。
二、耐碱玻纤网格布的施工方法：
涂料饰面施工时，按施工方案尺寸要求预先裁好，抗裂砂浆均匀涂抹于保温面层后随即压入耐碱玻纤网格布，网格布未压入砂浆的部位适量补抹砂浆。
耐碱玻纤网格布施工时应注意：
1、耐碱玻纤网格布网格布施工时严禁有折叠；
2、网格布搭接尺寸需遵守施工方案要求；
3、耐碱玻纤网格布网格布包边和过长的毛边应裁掉。
三、耐碱玻纤网格布的性能指标：
目前市场上绝大部分保温系统都需要加设各种网格布、铆钉，而且需要做抗裂砂浆、抹面砂浆，而银通A级不燃YT无机活性墙体隔热保温绿色节能系统属无网隔热保温系统，是由南阳银通YT A级不燃绿色节能产品直接用于各类基层墙体，不需加设网格布、不需做抗裂砂浆等材料和工序，并在保温层上直接做涂料饰面和面砖饰面，达到粘结牢固、不开裂、不渗水、使用寿命与墙体一致的起保温隔热节能和装饰作用的构造系统。
耐碱玻纤网格布、中碱网格布
1. 引用标准：1.1《膨胀聚苯板薄抹灰外墙外保温系统》JG 149-20031.2《胶粉聚苯颗粒外墙保温系统》JG 158-20041.3《增强材料机织物试验方法》GB/T 7689.5-20011.4《住宅建筑节能工程施工质量验收规程》DGJ08-113-20052. 现场抽样数量:每7000m为一批，不足7000m按一批抽样，从中抽取5卷作外观质量检查，随机抽取1卷做物理性能检验。
5. 检测前准备工作：5.1检测前先根据所检项目核对所需设备是否齐全，检查设备运作是否正常；5.2检测前先根据所检项目核对环境（室内温度、相对湿度）是否符合规范要求；5.3登记设备使用记录。
6. 调湿和试验环境：按照温度（23±2）℃，相对湿度50%±10%标准环境进行调湿试样，调湿时间为16h 或由供需双方商定。
采用与调湿环境相同的环境进行试验。
7. 检测步骤：7.1断裂强力及断裂应变﹑断裂伸长率：7.1.1 按GB/T 7689.5-2001表1的类型I 规定制备试样。
试样的长度为350mm ，试样宽度（未拆边）为65mm ，起始有效长度为200mm ，拆边试样宽度为50mm 。
径向、纬向各制备10个。
7.1.2 调节上下夹具，使试样在夹具间的有效长度为200mm ±2mm ，并使上下夹具彼此平行。
将试样放入一夹具中，使试样的纵向中心轴线通过夹具的前沿中心，沿着与试样中心轴线垂直方向剪掉硬纸或纸板，并在整个试样宽度上均匀地施加预张力，然后拧紧另一夹具，预张力为预计强力的1%±0.25%。
7.1.3 启动活动夹具，拉伸试样至破坏，拉伸速度为（100±5）mm/min 。
7.1.4 记录最终断裂强力。
除非另有商定，当织物分为二个以上阶段断裂时，如双层或更复杂的织物，记录第一组纱断裂时的最大强力，并将其作为织物的拉伸断裂强力。
7.1.5 记录断裂伸长，精确至1mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐碱玻璃纤维网格布检测方法比较
1、依照JGJ144—2004《外墙外保温工程技术规程》的标准。
其中：
①耐碱拉伸断裂强力(经、纬向)≥750 N/50 mm，按JGJ144—2004 中附录A.12 进行检测，经向、纬向各20 片。
试样尺寸：300 mm×50 mm，用(23±2)℃、5%NaOH 水溶液浸泡28 d，取出在自来水中浸泡5 min，然后以流水漂洗5 min，再在(60±5)℃烘箱中烘1 h，存放24 h 后备用；②耐碱拉伸断裂强力保留率(经、纬向)≥50%，快速法，使用NaOH、KOH和Ca(OH)2 混合碱液在80 ℃下浸泡6 h。
2、依照JC/T841—2007《耐碱玻璃纤维网布》的标准。
其中：①单位面积质量由供需双方商定，实测值不超过其标称值±8%，按GB/T9914.3 的规定进行检测；②拉伸断裂强力根据标称单位面积质量不同而要求不同。
例如：单位面积质量在161～170 g/m2 之内的，其拉伸断裂强力≥1 300 N/50 mm，拉伸断裂强力和断裂伸长率按GB/T7689.5 进行检测；③断裂伸长率≤4.0%，拉伸断裂强力和断裂伸长率按GB/T7689.5进行检测；④耐碱性，拉伸断裂强力保留率≥75%，耐碱性按GB/T20102—2006 的规定采用氢氧化钠溶液浸泡法，即采用5%的氢氧化钠溶液浸泡28 d，然后用蒸馏水冲洗，在(23±2)℃、(50±5)%环境中放置7 d。
JC/T841—2007《耐碱玻璃纤维网布》所述产品是采用耐碱玻璃纤维纱织造，该产品主要用于水泥基制品的增强材料，如隔墙板、网架板及外墙保温工程用材料等，也可用作聚合物及石膏、沥青等基本的增强材料。
因而，JC/T841—2007 规定的耐碱玻璃纤维网布适用范围更广。
JC/T841—2007《耐碱玻璃纤维网布》不仅对拉伸断裂强力有详细规定，对单位面积质量也做出了具体要求，而JGJ144—2004《外墙外保温工程技术规程》所用快速法需要高温处理耐碱玻璃纤维网布对测试结果有一定影响，并且此标准并没有对单位面积质量做规定要求，所以只能对耐碱性做检测。
虽然JGJ144—2004《外墙外保温工程技术规程》存在着时间优势（用快速法仅1天就可以出具报告），但JC/T841—2007《耐碱玻璃纤维网布》（35天出具报告）对产品要求的更为具体，更有说服力。
