楼梯结构施工图绘制要点
第九章 楼梯施工图识读
图9.11 例9.1中楼梯平面、剖面图
[例9.2]某住宅的开间尺寸为2700mm，进深尺寸 为5100mm，层高2700mm，封闭式楼梯间。 内墙240mm，轴线居中；外墙360mm，轴线 外侧为240mm，内侧为120mm；室内外高差 750mm。楼梯间底部有出入口，门高 2000mm。设计该建筑的楼梯。 解：（1）本题为封闭式楼梯间，层高为 2700mm，初步确定步数为16步。 （2） h=2700÷16=168.75mm，踏步宽度b取 260mm。 （3）由于楼梯间下部通行人，故取第一跑步 数多、第二跑步数少的两跑梯段。步数多的第 一跑取9步，第二跑取7步。二层以上则各取8 步
平行双分楼梯
平行双跑楼梯
折行三跑楼梯
剪刀楼梯
9.2 楼梯的设计要求与尺度
9.2.1 楼梯的设计要求
（1）楼梯的设计应严格遵守《民用建筑设计通则》、 《建筑设计防火规范》、《高层建筑设计防火规范》等 的规定。 （2）楼梯在建筑中的位置应方便到达，并有明显的 标志。 （ 3）楼梯一般均应设置直接对外出口，并与建筑入 口关系密切、连接方便。 （ 4）建筑物中设置的多部楼梯应有足够的通行宽度、 合适的坡度和疏散能力，符合防火疏散和人流通行要求。 （ 5）由于采光和通风的要求，通常楼梯沿外墙设置， 可布置在朝向较差的一侧。 （ 6）在建筑剖面设计中，要注意楼梯坡度和建筑层 高、进深的相互关系，也要安排好人们在楼梯下出入或 错层搭接时的平台标高。
图9.14 现浇钢筋混凝土双跑梁板式楼梯 （a）单斜梁式梯段；（b）双斜梁式梯段
斜梁在下面时可布置在一侧（单梁式 ) 、两 侧（双梁式）或中部（梁悬臂式）。（图9.15) 斜梁布置在侧面时有正梁式（明步）、反梁 式（暗步）两种做法。 明步做法是指斜梁在踏步板下面露出一部分， 且踏步外露，这种做法梯段形式较为明快，但在 板下露出的梁其阴角容易积灰（图9.16（a)) 暗步做法是指斜梁上翻包住踏步板，梯段底 面平整且可防止污水污染梯段下面。但凸出的斜 梁将占据梯段一定的宽度（图9.16（b))
结构施工图设计注意避免违反的几条规范条文
结构专业常见问题汇编一、混凝土结构图纸总说明中必须校核和注明的规范条文：1.主体结构设计使用年限。
注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.5条（强条）。
2. 建筑抗震设防类别和建筑抗震设防烈度。
注：《建筑抗震设计规范》（GB50011-2010）第3.1.1条（强条）。
《建筑工程抗震设防分类标准》（GB50223-2008）第3.0.2条（强条）另：GB50223-2008第3.0.3条要求重点设防类建筑应按高于本地区抗震设防烈度一度的要求加强其抗震措施。
其中抗震措施包括抗震计算时的内力调整措施和各种抗震构造措施，具体体现在按抗震设防烈度提高一度后确定建筑结构的抗震等级，并根据抗震等级进行相关的抗震计算和采取相应的构造措施，但地震作用仍按原设防烈度相关参数计算。
对于特殊设防类建筑，除应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施外，同时应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。
3.建筑结构安全等级和地基基础安全等级注：《建筑结构可靠度设计统一标准》（GB50068-2001）第1.0.8条和《建筑地基基础设计规范》（GB50007-2011）第3.0.5.5条（强条）。
4.地基基础设计等级或建筑桩基设计等级。
注：a.《建筑地基基础设计规范》（GB50007-2011）第3.0.1条，取值错误易造成违反第3.0.2条（强条）。
b.《建筑桩基设计规范》（JGJ 94-2008）第3.1.2条，取值错误造成违反第3.1.4条（强条）。
设计等级取值的正确性与否和沉降验算、单桩承载能力的确定、检测桩的数量等参数关系密切。
5.地下室或无地下室建筑电梯井地下部分的防水等级及其所采用的相应的防水措施。
注：《地下工程防水技术规范》（GB50108-2008）第3.1.4（强条）和3.2.1条（强条）。
6.建筑±0.000标高所对应的绝对标高。
楼梯绘制word版
楼梯绘制流程WORD版本更新时间2012年7月15日一读懂楼梯建筑图我认为想画好楼梯的结构图，必须先读懂楼梯的建筑图，由于建筑设计在整个设计中的"龙头"地位，后续所以的设计专业都要以它为设计的依据，所以读懂楼梯建筑图对于画好楼梯结构图纸非常关键究竟什么是建筑图，我们该怎么定义它呢？我觉得啊，个人看法，一种事物，当然我们不懂它的定义时，可以去查书查资料也可以去无所不能的百度，但是你会发现那些定义都是非常晦涩的字眼，大家一定要弄懂之后务必用自己的理解再给它一个你自己认为合理的定义，只有这样你对它的印象才会印在你的脑子而不是那些晦涩的文字定义。
我对建筑平面图的理解是---它是建筑物在装修完成后对每一层的楼梯向上某一跑梯段标高处剖切后的俯视图，我的理解建筑图的实质就是剖面后的俯视图，下面结合我正在做的案例来说明，看图A 地下室楼梯建筑平面图B 一层楼梯建筑平面图C 二层楼梯建筑平面图D 三层（本案例的顶层）楼梯建筑平面图E 楼梯建筑剖面图我们知道楼梯是一个立体空间结构所以想弄明白楼梯就必须结合平面图和剖面图来一起看大家在看图的时候会发现一个符号这叫剖断线表示该平面图被剖到的部位我们结合A图和E图此案例为四跑楼梯A图表示在该层（地下一层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图再结合B图和E图B图表示该层（首层）中第三跑梯段标高处被剖断线剖切并俯视得出来的图在此大家注意A、B有不同A图剖断线只有一边有楼梯而B图剖断线两边都有楼梯大家想想为什么大家注意到“俯视”这个词A图为底层所以俯视下去什么也没有而B 图为1层下面还有地下一层所以它在本层楼梯第三跑处被剖断后俯视仍然能看见下一层的楼梯但是实质上剖断线两边的楼梯的层数是不在一个平面内的这个大家要理解我人比较笨花了很多时间才看懂楼梯建筑平面图与剖面图的关系一点粗浅的经验分享下下面是C图和B图差不多最后看D图这是本案例顶层楼梯建筑平面图这一层没有向上的梯段了但是我们任然可以按照我对建筑平面图的理解向本层楼梯向上某一跑梯段标高处剖切后俯视但是顶层没有向上梯段所以该层楼梯建筑平面图没有剖断线，这就对应上了另外还有上下标识的箭头和文字不过我觉得只要看懂了上面所说的理解上下箭头和标识是非常容易这里就不做说明了这是建筑图纸中对于楼梯的表示方法我们画楼梯结构图时也可以借鉴其表示方法这个在后面楼梯结构绘图会说到二初识楼梯的结构构成认识楼梯的结构组成和楼梯的结构图表示方法，一定不能不看图集03G101-2混凝土板式楼梯的图集（因为板式楼梯较多，暂时先介绍板式楼梯，另外就是梁式楼梯本人不甚清楚暂无能力介绍。
画楼梯施工图需要注意的标准

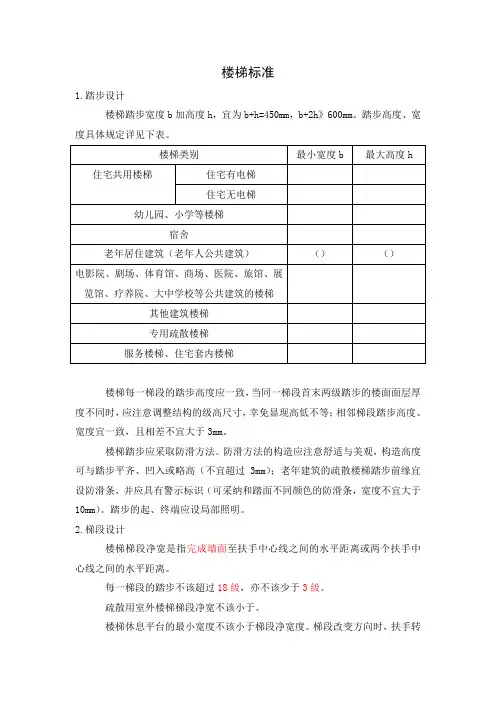

楼梯标准1.踏步设计楼梯踏步宽度b加高度h，宜为b+h=450mm，b+2h》600mm。
踏步高度、宽度具体规定详见下表。
楼梯每一梯段的踏步高度应一致，当同一梯段首末两级踏步的楼面面层厚度不同时，应注意调整结构的级高尺寸，幸免显现高低不等；相邻梯段踏步高度、宽度宜一致，且相差不宜大于3mm。
楼梯踏步应采取防滑方法。
防滑方法的构造应注意舒适与美观，构造高度可与踏步平齐、凹入或略高（不宜超过3mm）；老年建筑的疏散楼梯踏步前缘宜设防滑条，并应具有警示标识（可采纳和踏面不同颜色的防滑条，宽度不宜大于10mm）。
踏步的起、终端应设局部照明。
2.梯段设计楼梯梯段净宽是指完成墙面至扶手中心线之间的水平距离或两个扶手中心线之间的水平距离。
每一梯段的踏步不该超过18级，亦不该少于3级。
疏散用室外楼梯梯段净宽不该小于。
楼梯休息平台的最小宽度不该小于梯段净宽度。
梯段改变方向时，扶手转向端处的休息平台最小宽度不得小于，当有搬运大型物件需要时应适量加宽；持续直跑楼梯的休息平台宽度不该小于。
楼梯梯段和休息平台的最小净宽度要求详见《全国民用建筑工程设计技术方法/计划·建筑·景观（2020年版）》。
楼梯休息平台上部及下部过道处的净高不该小于，梯段净高不宜小于，且包括每一个梯段最高和最低一级踏步的前缘线的前方范围量至上方突出物下缘间的垂直高度，详见图《全国民用建筑工程设计技术方法/计划·建筑·景观（2020年版）》。
框架结构楼梯间的梯段宽度设计：1）框架梁、柱凸出在楼梯间内时，除框架柱在楼梯间四角外，梯段和休息平台的净宽应从凸出部份算起；2）框架梁底距休息平台地面高度小于时，应采取防碰撞的方法。
如设置与框架内侧面齐平的平台栏杆（板）等，休息平台的净宽从栏杆（板）内侧算起，详见图《全国民用建筑工程设计技术方法/计划·建筑·景观（2020年版）》。
楼梯坡度，不该大于30°。
楼层结构布置图(平法)课件(共21张PPT)《土木工程制图与识图》同步教学(西南交通大学出版社)
2.必注内容
具体工程的结构施工图的总说明一般应注明以下内容： ① 选用平法构造详图的标准图集代号，以免图集升版后在施
工中用错，应选用最新版本现行图集。例如：16G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图 （现浇混凝土框架、剪力墙、梁、板） ② 应注明抗震设防烈度和抗震等级，以明确选用相应抗震等 级的标准构造详图；当无抗震设防时也应注明，以明确选 用非抗震的标准构造详图。 ③ 选用砼的强度和钢筋级别、钢筋接头形式及有关要求。 ④ 不同部位的构件所处的环境条件。 ⑤ 当对标准构造详图做局部变更时，应注明变更具体内容。 ⑥ 当有特殊要求时应另加说明。
7.5 楼层结构布置图（平法）
7.5 楼层结构布置图（平法）
7.5.1平法制图规则
《平法》全称为“钢筋混凝土结构施工图平面整体表示方 法制图规则和构造详图”。 《平法》的要点是把结构构件的尺寸和配筋等，按平面整 体表示方法的制图规则，整体直接表示在各类构件的结构平 面布置图上，再与标准构造详图相配合，构成一套完整的结 构设计图。平法改变了传统画法中将构件从结构平面布置图 中索引出来，再逐个绘制配筋详图的繁琐方法。 《平法》主要内容反映在4册图集中。
2.截面注写方式 柱柱截截面面注注写写分方为式集是中在注柱写平和面原布位置注图写上。，从相同编号的柱 中选一个截面，按较大比例原位放大绘制柱截面配筋图。
2.截面注写方式
集中注写内容按顺序包括：柱编号、截面尺寸b×h（矩形） 或d（圆柱 ）、角筋或全部纵筋、箍筋具体数值、柱截面与 轴线的定位尺寸b1、b2、h1、h2。
4）注写纵筋 当柱纵筋直径 相同，各边根 数也相同时， 将纵筋注写在 “全部纵筋” 一栏中；除此 之外，柱纵筋 按角筋、截面b 边中部筋和截 面h边中部筋三 项分别注写。
建筑施工图制图顺序
建筑施工图制图顺序遵循平、立、剖的顺序绘制施工图。
一、平面1、标示清楚散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中包括便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（一般低于楼面高0.030m）；3、阳台的平面布置，包括地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（一般低于楼面高0.030m）；4、每个房间的功能标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清楚细部尺寸；7、楼梯间平面布置，标示清楚踏步尺寸；梯井一般120-200之间，超过200需加设防护措施。
8、屋面设计排水，分水线位于横跨中线，建筑找坡2%，建筑反坡1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案要求设计；12、平面大样索引清楚；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参照楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（一般100-300高）；2、立面门窗上表面尽量平齐，保证立面效果；3、立面门窗高宽差最好不要超过两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。
突出内、外层次；5、立面尺寸标注尽量标注最近的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清楚；6、外墙装饰索引说明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量保证两个梯梁之间的宽度不要超过4200m，踏步的高宽要求b+2h<620；3、表示清楚未剖到的梁、柱、门窗看线；4、纵向标注标注清楚窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清楚各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、表达清楚大样的所在位置，如楼层标高、与轴线关系；2、结构形式表达无误；3、阳台、走廊低于楼地面（一般0.030高）；。
结构施工图设计注意事项
结构施工图设计注意事项结构施工图设计注意事项一、施工图审查要点：(一)主体结构设计1、总说明：应加强总说明的设计把关，如砼添加剂的规格、掺量等均应表示清楚。
2、工程桩的承载力确定合理取值，避免后期补桩变更。
3、地下三层排水沟与集水井布置，应避开基坑支护增加的立柱桩。
（基坑支护施工图已出）。
4、核心筒筏板电梯基坑或集水坑周边放坡处，桩头遇斜坡处应给出大样。
5、地下室外墙防水及回填土做法根据地下室外墙与支护桩之间距离判断地下室外墙防水做法及地下室外墙回填做法。
6、地下室与地下环廊连通口或地铁交接位置，请注意前期设计考虑，并核对交接位置连接方式处理、板面标高核对等。
7、地下室顶板室外区域，注意补全局部结构做法：a、顶板开洞(风井、楼梯间等）洞口边应做混凝土翻边挡土；b、地下室入口坡道两侧挡土墙；c、景观构筑物结构做法。
8、后浇带：a、地下室后浇带应明确具体浇筑时间；b、注意沉降后浇带不要落在需提前使用的机房位置。
9、标注室外沉降观测点及绘制其做法。
10、设备基础：结构图中，冷却塔、锅炉、冷冻机组、发电机组、水泵等大型设备基础均需在平面图中标注位置，做法大样需齐全；小型设备基础给出通用大样；屋顶和避难层的设备基础也应给出做法和大样。
11、注意结构与非标准楼层幕墙的连接方式，特别是特殊部位如女儿墙等处与幕墙的连接部位。
12、注意擦窗机与幕墙、结构的连接处理。
13、建筑变形缝处大样：多塔建筑与裙楼交界面处，变形缝（包括屋面变形缝）、窗台、女儿墙、管井等，应仔细比对建筑、结构做法，完善变形缝处具体做法。
14、结构模板图中，需表示构造柱位置、大样做法等。
15、变配电房、开闭所(含柴油发电机房)等机电所需的构筑物及重要设备用房的土建必须在施工图设计时考虑预留位置的条件，预留荷载、净高等条件，避免后期变更设计。
16、商业物业外立面清洁考虑：屋面女儿墙应预留蜘蛛人固定锚锭，承重不小于300Kg。
17、如有重型吊灯设置要求的，前期结构设计需考虑预留荷载及预埋件。
楼梯平法施工图
七.楼梯平法施工图（以现浇钢筋混凝土板式楼梯为例）
平面注写方式
集中标注的内容： ① 梯板类型代号与序号:AT3； ② 梯板厚度:h=120； ③ 踏步段总高度和踏步级数之间以“/”分隔，
图中1800/12； ④ 梯板支座上、下部纵筋，之间用“；”分隔，
图中 10@200； 12@150； ⑤ 梯板分布筋，以F打头注写分布钢筋值，该项
图④中梯1板80支0/1座2；上、下部纵筋，之间用“； 梯楼板层的 结平构面标几高何，尺图寸中，3. 图中梯宽为1600、梯
七.楼梯平法施工图（以现浇钢筋混凝土板式楼梯为例）
剖面注写方式——剖面图
内容包括： ① 梯板集中标注，如DT1，h=100， 10@200； ② 12@200，Fφ8@250 ③ 梯梁梯柱编号TL1； ④ 梯板水平及竖向尺寸，如图中水平尺寸
长为3080=280×11、楼层平台宽1785、梯 井宽150； ⑥ 平台板配筋、梯梁及梯柱配筋等，图中PTB1、 TL1(1)、TL2（1）、TZ1配筋等应按照平法 施工图11G101-1标注。
图3.2.14 AT型楼梯平面注写方Байду номын сангаас与适用条件
七.楼梯平法施工图（以现浇钢筋混凝土板式楼梯为例）
剖面注写方式——平面图
也可在图中统一说明，图中Fφ8@250。
图3.2.14 AT型楼梯平面注写方式与适用条件
七.楼梯平法施工图（以现浇钢筋混凝土板式楼梯为例）
平面注写方式
外围标注的内容： ① 楼梯间的平面尺寸，图中3600、6900； ② 楼层结构标高，图中3.570； ③ 层间结构标高，图中5.370； ④ 楼梯上下方向，图中标注； ⑤ 梯板的平面几何尺寸，图中梯宽为1600、梯
楼梯电梯台阶设计建筑施工图设计学习教程二
1.3.3 楼梯的净空高度
包括楼梯段上的净空高度和平台上的净空高度。 (1)楼梯段上的净空高度: 踏步前缘到上部结构底面之间的垂直距离，应不 小于2.2m。 (2)楼梯平台净高度：
确定楼梯段上的净空高度时，楼梯段的计算范围 应从楼梯段最前和最后踏步前缘分别往外300mm算起。
当底层休息平台下做出入口时， 为使平台下净高满足净高要求， 可采用以下几种处理方法： 长短跑梯段:增加楼梯第一跑的 踏步数量，两个梯段形成长短 跑，以此抬高底层休息平台的 高度。
踏面宽和踢面高，
踏面是人脚踩的部分，宽度一般为250~320mm。
踢面高与踏面宽有关，根据人上一级踏步相当于在平
地上的平均步距的经验，踏步尺寸可按下面的经验公 式来确定：2h+b=600-620 式中 h—踢面高度；b—踏面宽度；600~620mm—人的 平均步距。
踢面高：一般为100~200mm
在建筑工程中，常见的民用建筑楼梯踏步尺寸b、h的取值 可按《民用建筑通则》表选定。
思考题：
住宅楼梯平台宽度有哪些规定? 住宅楼梯踏步最小宽度是多少? 最大高度是多 少？其他建筑的楼梯踏步最小宽度是多少？
楼梯设计的步骤
根据房屋的层数，耐火等级和使用人数计算楼 梯总宽度。 确定楼梯数量和每部楼梯的梯段宽度。
根据房屋类型，确定踏部的高(h)和踏步宽(b)，
即确定楼梯的坡度。
建筑施工图设计学习教程
（作者：磨石教育）
楼电梯台阶设计
本节主要内容
1 楼梯设计
2 台阶踏步
3 电梯与自动扶梯自动步道
上节内容回顾
1、概述：
建筑组成；设计三阶段；施工图； 建筑施工图主要内容 建筑平立剖面图 放大图；节点图； 墙身节点；女儿墙节点； 散水节点；其他节点
设计院新人绘制楼梯结构施工图方法及步骤心得
楼梯结构施工图绘图方法及步骤一、楼梯结构施工图需表达信息：梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸；结构构件（楼面梁、柱及楼梯结构构件）标高及位置（与轴线距离关系）；节点配筋详图及节点位置；说明。
二、楼梯画图步骤：1.准备事宜:先确定是否为装配式楼梯，确认楼梯在平面图中的具体位置。
○1商业楼梯：构思楼梯结构形式及搭建方式（是否需要设置梯梁、空间是否允许设置）。
○2主楼楼梯：构思楼梯结构形式及搭建方式，是否需要设置滑动支座；楼梯是否参与抗震；剪力墙结构墙体是否有开洞影响梯梁放置。
（建筑）楼梯能否实现；面层厚度（楼梯间内是否有水暖井,由于水暖走线原因，面层需和室内面层一致，和建筑核实）（平台板处及梯段处面层）；梯梁梯柱是否有空间安放；过梁是否需要梯梁下放（框架）；是否有部分入户楼梯使用砖砌踏步（砖砌踏步设置标准）；梁宽大于墙宽时，楼梯间两侧梁宽允许范围；如有三跑楼梯，确定中间平台梯梁梯柱是否有位置安放。
（结构）结构墙肢图确定挡土墙标高（剪力墙结构）；是否存在升降板、上反梁；一层是否有板；是否需要矮墙，特别注意住宅楼梯出屋面处，一般都设有矮墙。
2、画图（楼梯图绘图比例为1：50）：○1剖面图I.删除：建筑图中多余构件（栏杆、砌块墙）、部分标注、填充(若位置基本固定，也可以保留填充，直接刷图层)。
保留：梯段、平台板、标高、碰头线（非打印图层）、轴线、反槛。
（核对完梁高后再删除门窗等构件，可以利用天正中“分解对象”命令删除门窗）II.修改：标高（使用标高检查进行自检）；梯段板及平台板板厚（按跨度确定板厚）；图层修改（图名、轴线、梯段板等）、核对尺寸标注（尤其注意楼梯第一步台阶及最后一步；踏步数统一用*表示，和建筑一致）。
III.增加：梯梁梯柱（核对梯柱能否生根，梯梁能否搭上）；梯段板配筋（根据支座间距离计算梯段板跨度）；平台板标注及板厚标注；柱及梯柱轮廓线、与基础核对基础顶标高；核对顶层平台板位置与楼层平台标高（是否需要补充矮墙）。
混凝土结构施工图(楼梯)
楼梯施工图的重要性在于确保楼梯的结构稳定、安全可靠。本演示将分享一 套完整的施工图流程。
制定楼梯建造计划
在施工前，我们需要制定一个详细的楼梯建造计划。这包括确定施工时间表、工序和资源，以确保工作顺利进 行。
确认设计要求和规范
在开始绘制楼梯施工图之前，我们需要仔细检查设计要求和相关建筑规范。这确保了楼梯符合安全和建筑准则。
施工图检查和质量控制
在施工完成后，我们对楼梯施工图进行检查和质量控制。这确保了楼梯符合 设计要求和建筑规范。
确定所需材料和工具
为了顺利进行施工，我们需要清楚地确定所需的材料和工具清单。这包括混 凝土、钢筋、楼梯板等。
绘制楼梯施工图
绘制楼梯施工图是确保楼梯结构准确无误的关键步骤。图纸应包括尺寸、标 记、截面和定的建造计划，我们开始执行楼梯的施工工序。这包括模板安装、钢 筋绑扎、混凝土浇筑等。
施工图设计要点(土建)
施工图设计要点（土建）一、设计总则1．施工图设计应按现行国家相关规范、规定执行。
2．设计深度未特殊说明部分按<建筑工程设计文件编制深度规定>执行。
3．在设计工作开始前，制定出合理的设计进度计划，其中包括各专业各阶段工作内容及起止时间(如建筑专业转条件、各专业互提条件、出图、校对、审核、会签等)，并交由建设单位确认，设计工作应严格按照设计进度计划进行，建设单位对设计成果及设计过程记录定期进行检查、确认。
4．施工图设计须严格按照建设单位提出的特殊要求进行设计，特别是建筑各个细部，如节点、作法等,如果设计过程中，设计单位发现建设单位提供的资料有不合规范、不合理的地方，或设计单位有更好，更适合本工程的建议应及时通知建设单位确认。
二、图面要求1．总图、管网绘图比例为：1：500，平面、立面、剖面绘图制比例为1：100，大样图绘图比例为1：50，节点详图绘图比例为1：20（此比例为正常情况，特如遇殊可做调整）。
2．总平面图：包括道路平面图和管线综合图。
3．平面图：应绘制防火分区分隔位置图，并应标出各个分区的面积。
可自由分隔的大开间建筑平面应绘制出。
4．立面要求：立面材质做法应绘制详细图；立面不能体现凹凸部位，应绘制立面展开图。
建筑立面上有凹出变化的部位应绘制节点详图。
5．剖面要求：应把所有不同的断面都剖到。
6．详图要求：绘制单元大样，图面应尽可能详细。
节点处、悬挑处、凹凸部位、阴阳角等细部的保温结构应加注说明（或绘制详图）。
立管、地漏、开关插座等由各专业出图标明。
7．图纸深度按照国标中各个专业的民用建筑工程施工图设计深度绘制。
三、建筑设计要点设计中应着重注意以下几个要点：1．采暖建筑的外墙、屋顶,接触室外空气的楼板、不采暖地下室上部的楼板和不采暖楼梯间的隔墙等围护结构设计上要进行保温验算,其传热阻应大于或等于本地区要求的最小传热阻.外墙和屋顶的接缝,混凝土或金属嵌入体构成的冷桥部位要进行保温处理.2．控制窗墙比,门窗保温性、密闭性及隔音效果符合规范要求.采用中空玻璃、LOW-E中空玻璃等都有节能效果，K值控制在2～2.8。
房屋结构施工图及配筋图
预制构件 现浇构件 预应力构件
2021/10/23
土建-2004
40
钢筋混凝土构件图
钢筋混凝土构件图是表示钢筋混凝土构 件尺寸，钢筋在构件中的分布及种类、规格 的图样，包括: 模板图(外形图)
表明构件的形状和大小
配筋图(钢筋布置图)
表明构件中钢筋的布置情况
2021/10/23
2021/10/23
土建-2004
9
概述
决定各承重构件的材料、形状、大小， 以及相对位置和内部构造的图样，称为 结构施工图。
桥梁 桥墩 桥台
2021/10/23
土建-2004
10
概述
承重构件所用材料，有钢筋混凝土、钢、
木及砖石等。
承重材料为钢筋混凝土
三峡工程
八达岭隧道
日本姬路市中心体育馆
2021（/10/2混3 凝土拱形桁架 ） 土建-2004
土建-2004
QL3
2GL12.4
QL3
乙
乙
2GL10.4
2
37
结构布置图
QL1 QL1 QL2 QL4 QL3 QL4 QL3
QL1
QL1 QL1 QL1
L-2 QL4 QL4 QL1
QL4 QL3 QL4
QL4 QL3 QL4
QL4 QL4 QL4 QL4 QL4
QL1
QL4 QL4 QL4 QL4 QL4 QL3 QL3
基础平面图 基础详图
2021/10/23
土建-2004
28
基础图
基础平面图 基础详图
2021/10/23
土建-2004
29
基础的种类
独立基础
CAD结构施工图画图要领
概述1.1 目标和要求对结构施工图的基本要求是:图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范,能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写,容易出现错漏，图纸数量多.三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明"和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT—518 00G101）(以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法"则代表了一种发展方向.毕业设计时宜在掌握各种方法的基础上有所侧重.2 结构施工图绘制的具体内容2。
1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出,“图纸目录”的图号是“G-0"。
结构施工图的“图别”为“结施"。
“图号"排列的原则是：从整体到局部,按施工顺序从下到上。
例如,“结构总说明”的图号为“G-1”（G表示“结施"），以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
施工图绘制原则
结构专业标准制定大纲一、施工图绘制标准1、目录编排应按图纸内容的主次关系、结构部位施工先后关系，有系统有规律地排列，排在前面的应是结构设计（或施工）总说明及构件配筋构造通用图，继而是基础（平面及大样），竖向构件（定位及配筋图），楼层结构（模板、梁配筋、板配筋），最后才是楼梯、水池详图及其他详图。
如有地下室，地下室以下部分的图纸可独立编排，以应付分期施工或方便不同施工单位分别施工。
因故无法同时出图，迟出图或后出图的，均应在图纸目录中列出并在备注栏中加以说明，以示一项工程结构设计图纸的完整性。
图审修改变更单及因甲方要求修改量较大需出修改蓝图时亦需补入图纸目录中。
图名亦应统一，以含桩基础施工图（含地下室）为例如：结构设计总说明、桩基定位平面、桩基础设计说明、承台布置平面图、承台大样及配筋图、底板结构布置平面图、基础梁配筋平面图、墙柱定位平面及配筋图、顶板结构布置平面图、顶板梁配筋平面图、车道大样及配筋图、二层结构布置平面图、二层顶板梁配筋平面图、屋面层结构布置平面图、屋面层梁配筋平面图、楼梯结构布置平面及详图。
2、图幅的控制图纸目录的编排与图幅控制有关，图幅控制又与布图技巧有关，三者都必须具有逻辑性、科学性。
施工图最理想、最方便使用的图幅为1#（840×594）和2#（594×420），应尽量避免使用0#、3#图及加长图。
如1#图容纳不了，可通过缩小画图比例（由1：100改为1：150甚至1：200）或分块绘制（分块绘制时需在图纸右下角以小比例图示出分块在总平面上的位置），使图幅控制在理想图幅之内。
整项工程的图纸图幅应控制在3种之内。
布图技巧：一张图的内容应布置得疏密有序，布图不能过于饱满，也不能太空旷。
如建筑平面狭长，宜将同一楼层的“结构布置平面图”及“梁配筋图”在同一图幅的上、下或左、右位置画出；如建筑平面较小（如别墅之类），则可将若干楼层平面同处一张图中。
3、绘图比例结构施工图常用比例有：楼层结构平面：1：150、1：100结构详图1：20、1：30、1：50楼层结构平面的比例大小取决于楼层结构布置的复杂简单、稀疏密集，当结构布置较复杂、较密集时用1：100比例，否则可考虑用1：150甚至1：200比例。
